2.3 Поэтапное внедрение услуг Triple Play
Большая часть провайдеров для предоставления услуг Triple Play
используют два этапа: первый предусматривает развертывание IPTV-
сервисов, а на втором производится организация видео по запросу.
При выходе на новый рынок Triple Play провайдер реализует стратегию
проникновения, посредством увеличения конкурентных преимуществ для
услуг и программных продуктов. На следующем этапе реализуется стратегия
концентрированного роста, в процессе которой расширяется область
предоставления услуг абонентам, производится совершенствование сервисов.
При реализации какой-либо стратегии провайдером ведется постоянная
работа по повышению качества сервиса, углублению персонализации, в
рамках которой каждый абонент формирует свой собственный пакет услуг
для просмотра.
Внедрение услуг Triple Play создает возможность не только получения
различных контент-услуг с передачей видео и голоса, но и учитывать
индивидуальные потребности абонентов
32
.
Проект развития услуг Triple Play компании Открытые Технологии
включал два этапа. На первоначальном этапе была сформирована пилотная
зона, позволяющая тестировать комплекс IPTV для использования услуг на
всех этапах. Для оценки удовлетворенности спроса специалистами компании
был проведен конкурентный анализ. По результатам маркетинговых
исследований были разработаны рекомендации по тарификации и
пакетированию услуг, установлению ценообразования и стратегии
продвижения. На основании выполненных исследований был подготовлен
аналитический обзор по предоставлению IPTV услуг.
32
Сергеев А. Н. Основы локальных компьютерных сетей: учеб. пособие / А. Н. Сергеев. – Волгоград:
Волгоградский государственный социально-педагогический университет, 2017. – С.159
43
На втором этапе специалистами компании производилось рабочее
проектирование, разработка комплекса мероприятий по масштабированию и
расширению инфраструктуры.
Для построения комплекса IPTV-услуг применялись современные
программные и технические средства, таких известных производителей как
Orca Interactive, которым предоставляется промежуточное программное
обеспечение, Harmonic inc, предоставляющий программное обеспечение и
оборудование для цифрового телевидения, а также компания Bitband inc.,
контролирующая систему управления контентом.
В результате реализации проекта был образован комплекс, в рамках
которого было организовано предоставление высококачественных
интерактивных видео- и телеуслуг, имеющих превосходство перед
кабельным телевидением
33
.
В рамках проекта были реализованы виды контента приведенные на
рисунке 19.
33
Рудаков А. В. Операционные системы и среды: учебник / А.В. Рудаков. – М.: КУРС: ИНФРА-М, 2018. –
С.158
•Звуковые композиииАудиосодержание (аудио)
•Визуальные композиции, которые могут
объединяться со звуковыми
Видеосодержание (видео)
•Двух и трехмерные объекты, полученные
механическим способом (книги,
произведения искусства)
Синтеосодержвание
•Объединение звуковых, текстовых и
визуальных композиций для совместного
отображения
Медиасодержание (медиа)
44
Рисунок 19. Виды контента, внедренные в рамках
предоставления услуг Triple Play
Для передачи приведенных на рисунке 19 видов контента применялись
различные способы (телевидение, телефония), а также разные типы
адресации (групповая, индивидуальная, широковещательная).
С учетом перечисленных факторов, а также территориального
состояния абонента провайдер производил оценку различных
телекоммуникационных потоков, проводил маркетинговые исследования на
предмет востребования услуг и их получения
34
.
В настоящее время ведутся работы по развитию гетерогенной
мультисервисной сети, в рамках которой обеспечивается передача различных
видов медиатрафика, предоставляется неограниченный спектр
телекоммуникационных услуг с возможностью редактирования и
распределения тарификации. В сети малого офиса была организована
поддержка передачи разнородного трафика, отвечающего различным
требованиям качества.
Структура сети, включающей различные виды связи в рамках
реализуемого проекта, приведена на рисунке 20.
34
Таненбаум Э. Компьютерные сети: учеб. Пособие / Э. Таненбаум, Д. Уэзеролл. – СПб: Питер, 2016. –
С.182
45

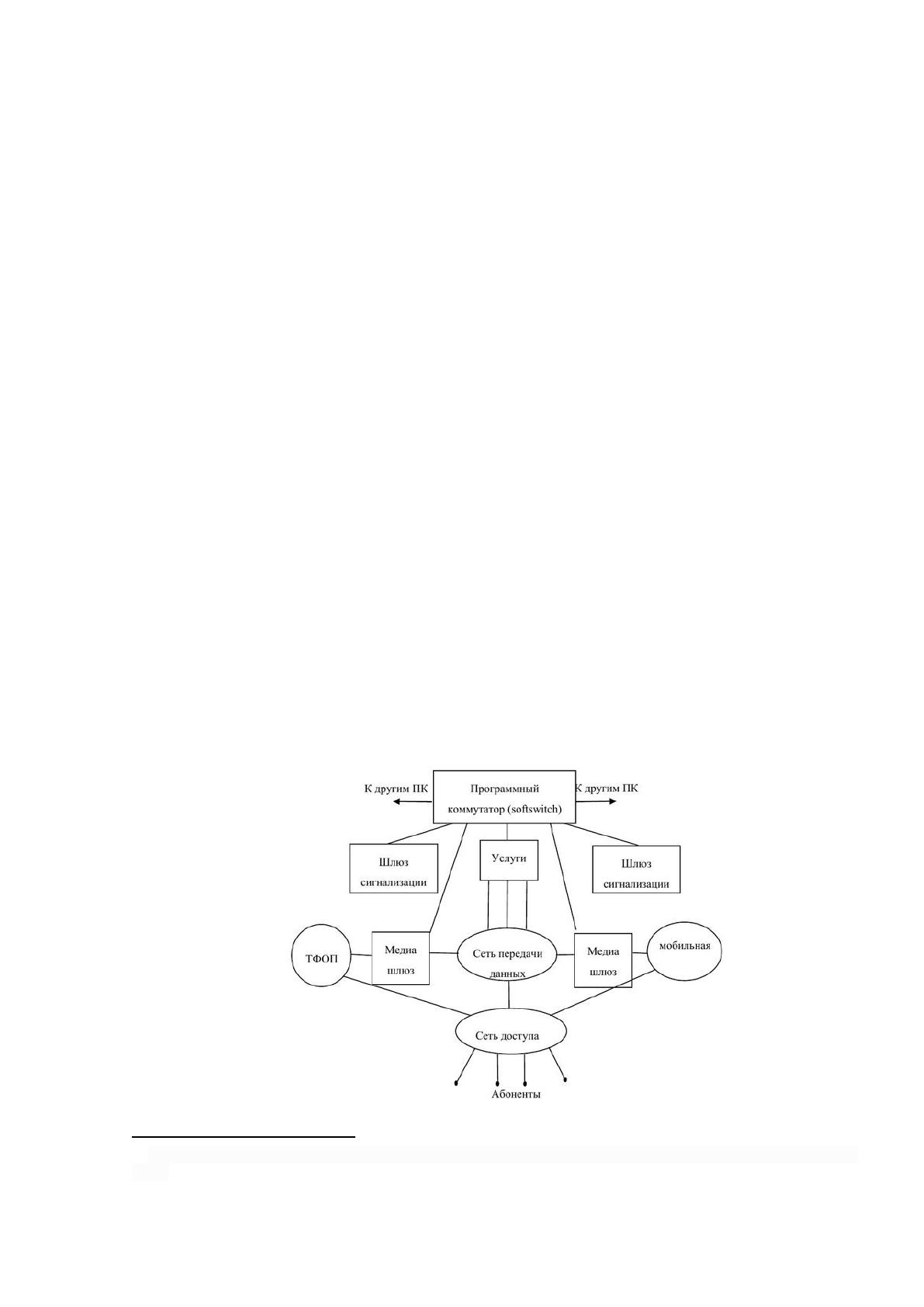

Рисунок 20. Структура сети, включающей различные виды связи
в рамках реализуемого проекта
В рамках сети была образована сеть передачи данных, в которой медиа-
шлюзы использовались для объединения мобильной сети и телефонной сети
общего пользования. К основным функциям медиа-шлюзов относится
преобразование информационных потоков в удобный для передачи вид.
Вместе с медиа-шлюзами в сети применяются шлюзы сигнализации,
позволяющие согласовать процедуры установления соединений между
абонентами с предоставлением им различных услуг. Для управления,
регулирования и установки соединений в сети установлен специальный
коммутатор.
Возможным переходом к услугам Triple Play нового поколения
является создание общего узла IP-телефонии, установленного на отдельном
специальном сервере.
Поэтапное развитие услуг Triple Play производилось и компанией
Alcatel, которой в рамках проекта развивались услуг, позволяющие
передавать голос, видео и данные абонентам. В рамках проекта была
реализована концепция Amigo TV, включающая индивидуальные
телепрограммы
35
.
Предоставление услуг Triple Play компанией Alcatel производилось с
использованием широковещательной передачи IP DSLAM. В этом случае для
подписчика была создана возможность выбора и оплаты только тех каналов,
которые представляют для него интерес.
При предоставлении услуг IPTV Alcatel абоненты получили
возможность использования ТВ-трансляции с учетом временных интервалов
NVoD. Абоненты получили возможность просмотра наиболее популярных
программ, новостей и спортивных матчей через 24 часа после их выхода. При
этом используя услугу «цифровой сетевой магнитофон» абонент может
35
Комаров И. С. Сравнение стандартов IEEE 802.11 // ИРНИТУ, 2016. - №2. – С.42-48
46
произвести запись желаемых программ на сервер оператора с последующим
их воспроизведением в любой промежуток времени.
Следует также отметить поэтапное внедрение услуг Triple Play
компаниями Alcatel и Telecom Austria, в рамках которого корпоративным и
индивидуальным заказчикам были предоставлены услуг по волоконно-
оптическим кабелям. После реализации проекта абоненты получили новую
услугу, поддерживающую интерактивные электронные приложения EPG
через сеть Интернет.
Реализованные возможности в рамках проекта развития услуг Triple
Play компаний Alcatel и Telecom Austria приведены на рисунке 21.
Рисунок 21. Реализованные возможности в рамках проекта
развития услуг Triple Play компаний Alcatel и Telecom Austria
Для учета текущих тенденций научно-технического прогресса
компании Alcatel и Telecom Austria объединили сети поколений 3G и 4G с
проводной инфраструктурой и мультисервисными сетями.
При предоставлении услуг широкополосного доступа учитывались
следующие требования:
- услуги Triple Play должны учитывать потребности
платежеспособности абонентов;
Использование единой технологии передачи
данных (IP-среды) для предоставления услуг
Triple Play
Использование новых технологий для постреония
широкополосных сетей ADSL2+/ETTH/WiMAX
Развитие интерактивных услуг, в том числе для
связи со службами поддержки оператора
Постоянное формирование большого перечная
новых услуг
47
- состав пакета услуг Triple Play должен быть направлен на охват
наибольшей целевой аудитории;
- входящие в пакет услуги Triple Play должны быть понятными для
абонентов различного возраста;
- абоненты не должны производить затраты на покупку оборудования.
Для учета перечисленных требований в рамках реализации проекта в
цифровом канале обеспечивалась скорость кратная 1,536 Мбит/с или 2,048
Мбит/с.
Среди платных услуг следует отметить:
- услугу «Near Video on Demand», которая позволяет транслировать
фильмы напрямую с видеосервера с жестким распределением сеансов. В
рамках услуги производится трансляция фильмов напрямую с видеосервера с
расписанием сеансов. Преимуществом технологии IP-multicast, которая
позволит выполнить экономию трафика;
- услуга Video on Demand (видео на заказ) предусматривает
трансляцию абоненту фильмов в любой момент времени. В сравнении с
услугой «виртуальный кинотеатр» в этом случае предоставляется большее
количество фильмов, недавно вышедших в прокат;
- услуга «Pay per View» (платный просмотр) для покупки и просмотра
абонентам выбранных программ. При этом трансляция происходит в режиме
реального времени;
- услуга «Time Shifted TV» (телевидение со сдвигом по времени),
позволяющая абоненту осуществлять покупку просмотра заранее записанных
программ на видеосервере;
- услуга «Services TV» для заказа товаров и услуг, различной
справочной информации, предоставления услуг гостиничного сервиса.
Каждая из этих услуг аналогична сервису в сети Интернет.
Перечисленные виды услуг пользуются популярностью среди
абонентов, а провайдеру получить доходы.
48
На основании выполненного анализа услуг Triple Play можно сделать
выводы:
- услуги связаны с передачей трех видов информации: речи, данных и
видео. Многими специалистами данная мультисервисная сеть связывается с
сетью NGN (Next Generation Network), которая выступает одним из решений
мультисервисной сети и основана на пакетных технологиях коммутации и
передачи. Необходимым условием использования услуг Triple Play является
наличие у пользователей широкополосного доступа к данным;
- в настоящее время не применяются технологии простого
развертывания многоадресного трафика. В тоже время возникают проблемы
связанные с тем, что оборудование провайдера не всегда поддерживает
технологии необходимые абонентам. Это приводит к увеличению затрат на
оказание услуги IPTV, к ограничению процессов обработки сетевого трафика
с помощью традиционного оборудования.
- главной особенностью современных услуг Triple Play является
возможность использования многоадресной и одноадресной маршрутизации.
Многоадресная маршрутизация применяется для передачи TV-трафика и
служебного трафика, а одноадресная выполняет функции обмена данными
между абонентскими устройствами, серверами, IPTV-узлами и другими
внутренними модулями.
- в услугах Triple Play высокий уровень интерактивности достигается за
счет предоставления абонентам услуг мобильного ТВ и IPTV. Для работы с
приложениями используется язык IML 2.0 (Interactivity Markup Language),
упрощающий разработку нового программного обеспечения и позволяющий
предоставлять новые дополнительные услуги пользователям.
- внедрение услуг Triple Play создает возможность не только получения
различных контент-услуг с передачей видео и голоса, но и учитывать
индивидуальные потребности абонентов.
49
ГЛАВА 3. РАЗРАБОТКА SOHO СЕТИ НА БАЗЕ МАРШРУТИЗАТОРА
ZXV10 H201 ДЛЯ ПОДКЛЮЧЕНИЯ К МУЛЬТИСЕРВИСНОЙ СЕТИ
3.1. Область применения маршрутизатора
Беспроводный маршрутизатор ZTE H201 Wi-Fi ADSL предназначен
для организации мультисервисной сети. В состав маршрутизатора входит
встроенный брандмауэр и функции для поддержки VPN.
К техническим характеристикам маршрутизатора ZTE H201 Wi-Fi
ADSL относятся
36
:
- скорость беспроводной передачи данных: 300 Mbps, проводной
передачи данных 10/100 Mbps;
- частота поддержки беспроводного канала связи 2,4 ГГц.
Схема подключения беспроводного маршрутизатора ZTE H201 Wi-Fi
ADSL приведена на рисунке 22.

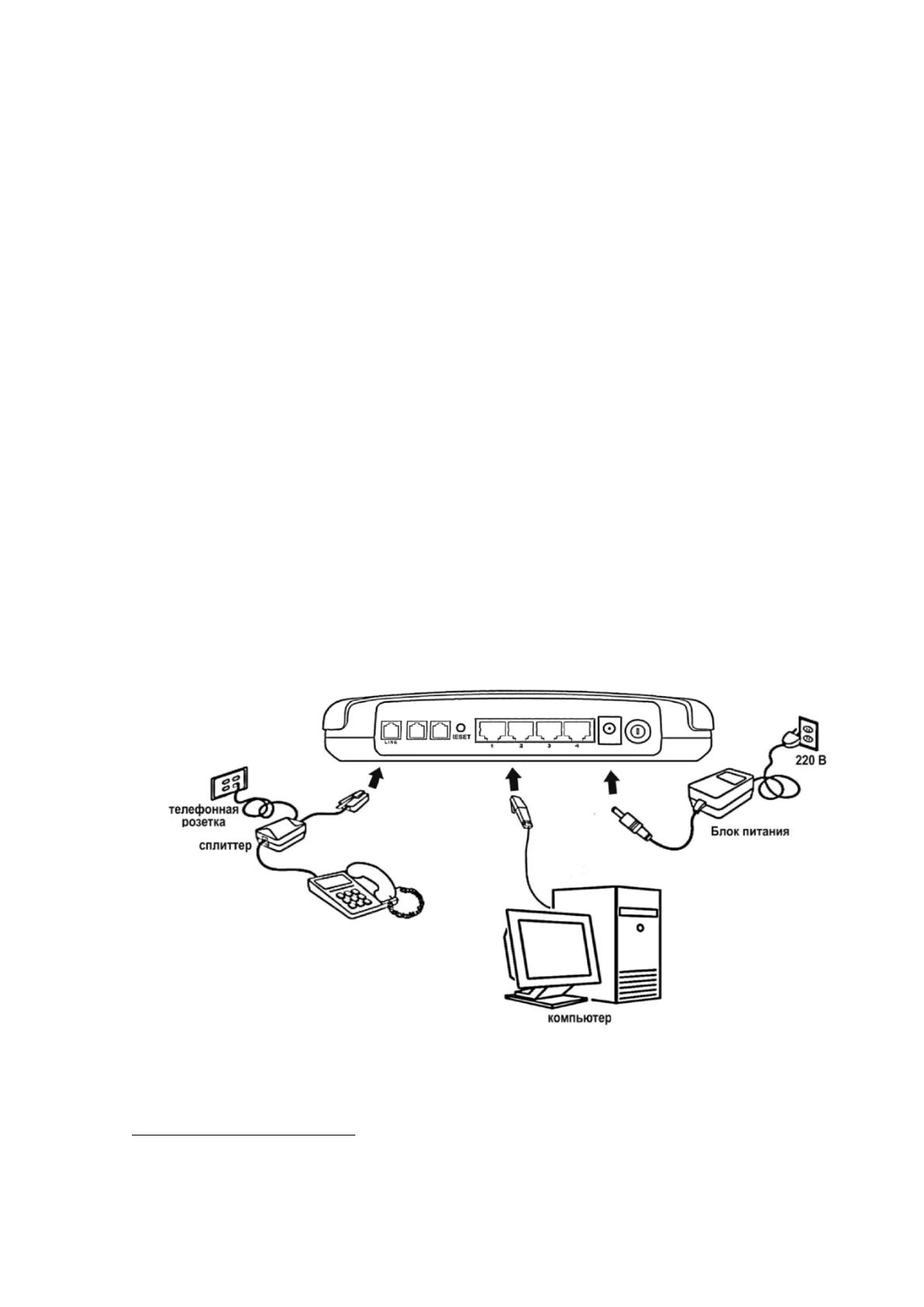

Рисунок 22. Схема подключения беспроводного маршрутизатора
ZTE H201 Wi-Fi ADSL
36
Беспроводный маршрутизатор ZTE H201 Wi-Fi ADSL. [Электронный ресурс]. URL:
https://nazya.com/product/besprovodnoj-marshrutizator-zte-h201-wifi-adsl_19828270668.html (дата обращения:
24.12.2018 г.).
50
Как видно из рисунка 22, беспроводный маршрутизатор ZTE H201 Wi-
Fi ADSL должен быть подключен к блоку питания. Для подключения
персонального компьютера необходимо использовать Ethernet-кабель,
который включается в разъем RJ-45, а для подключения телефонии
дополнительный телефонный кабель и разъем RJ-11.
Для разделения телефонного сигнала и сигнала, поступающего от
Интернет-провайдера, применяется сплиттер, внешний вид которого
приведен на рисунке 23.

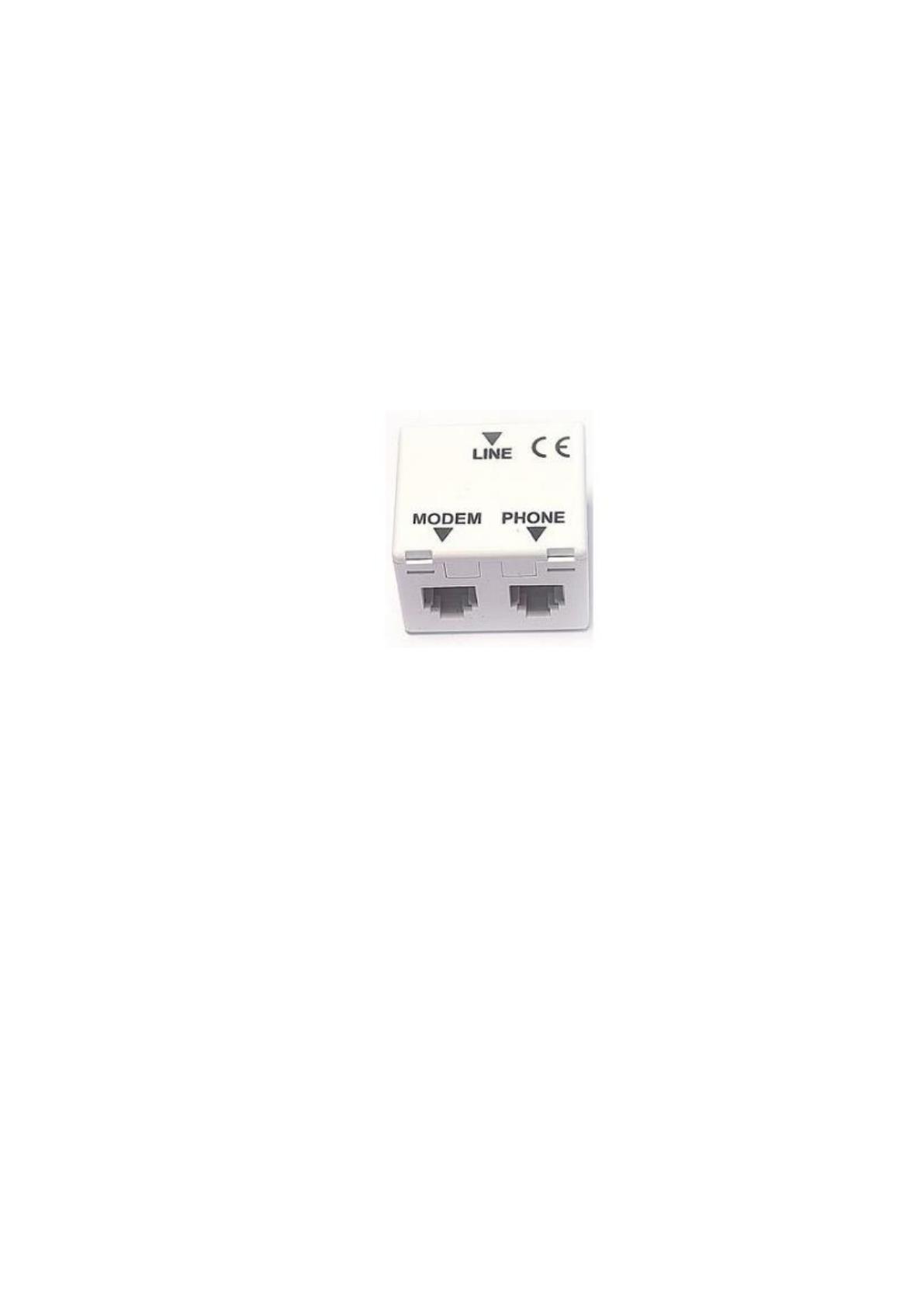

Рисунок 23. Внешний вид сплиттера для разделения телефонного
сигнала и сигнала от Интернет-провайдера
После подключения оборудования, необходимо выполнить
конфигурирование беспроводного маршрутизатора ZTE H201 Wi-Fi ADSL.
Для этого необходимо:
1. Зайти в меню Пуск и выбрать Панель управления.
2. В Центр управления сетями и общим доступом выбрать меню
«Управление сетевыми подключениями».
3. В меню «Подключение по локальной сети» установить флажок
«Протокол Интернет версии 4 (ТСР/IPv4)».
4. В свойства протокола TCP/IP установить переключатель с
назначением IP-адреса, маски подcети, основного шлюза, предпочитаемого и
альтернативного DNS-серверов.
51
Для конфигурирования работы беспроводного маршрутизатора ZTE
H201 Wi-Fi ADSL необходимо использовать веб-браузер. Для получения
доступа к настойкам маршрутизатора необходимо в строке браузера ввести
адрес: 192.168.1.1 и в появившемся окне авторизации ввести имя
пользователя и пароль admin.
Окно для настройки параметров маршрутизатора ZTE H201 Wi-Fi
ADSL приведено на рисунке 24.

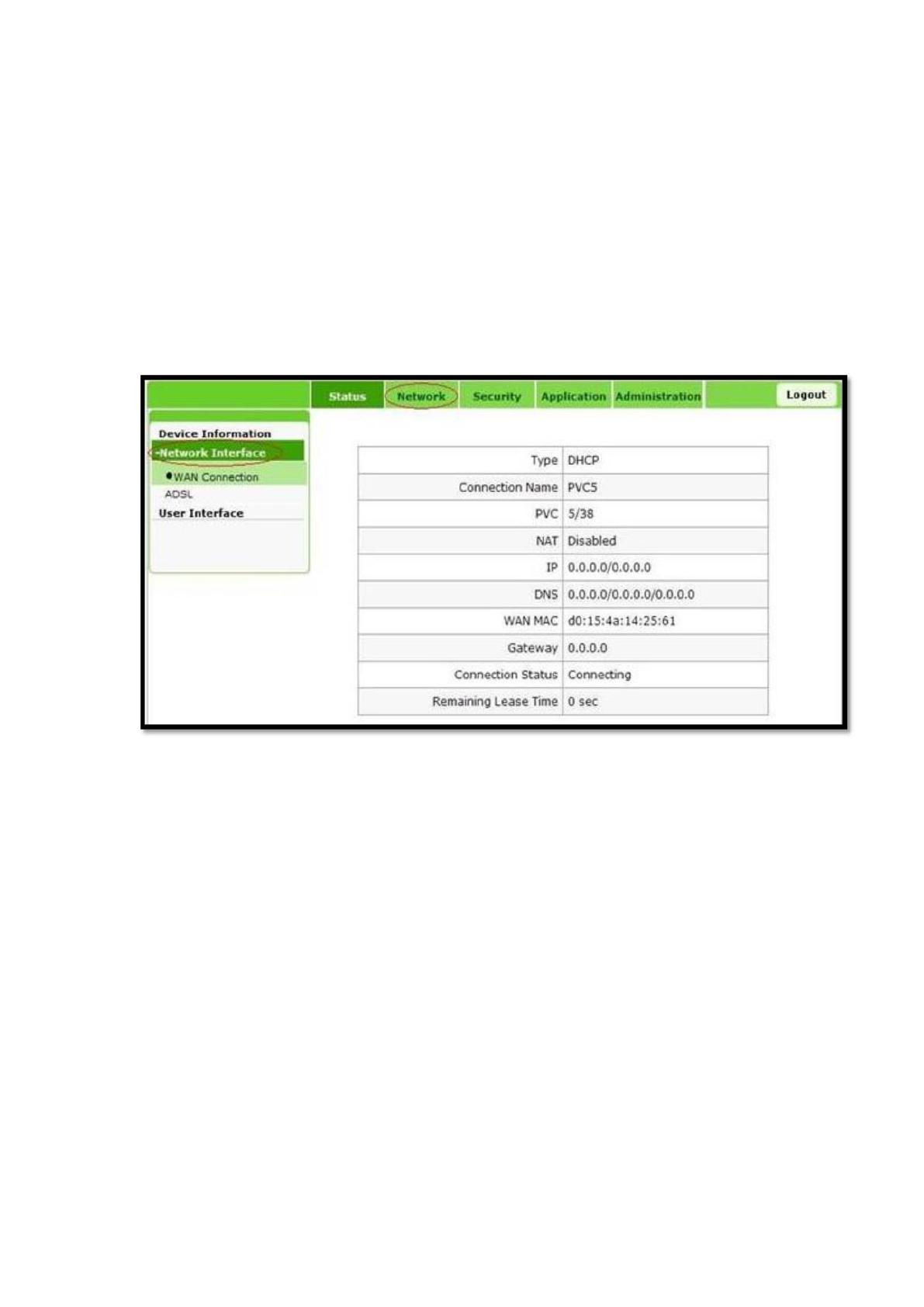

Рисунок 24. Окно для настройки параметров маршрутизатора ZTE
H201 Wi-Fi ADSL
Как видно из рисунка 24, в окне для настройки параметров
маршрутизатора ZTE H201 Wi-Fi ADSL существует возможность установки
параметров сети, безопасности данных при использовании беспроводного
доступа, а также выполнения функций по администрированию
маршрутизатора.
Последовательность настройки беспроводной сети для маршрутизатора
ZTE H201 Wi-Fi ADSL приведена в приложении А.
