66
Заметки по эксплуатации внедряемого щита:
- Для ручного отключения автоматических выключателей и УЗО
следует перевести рукоятку аппарата из положения "I" в положение "0", не
препятствуя ее движению.
- Для включения автоматических выключателей и УЗО необходимо
резко перевести рукоятку аппарата из положения "0" в положение "I".
- При первом включении УЗО, а также периодически, (рекомендуемая
периодичность не реже одного раза в месяц) необходимо проверять
работоспособность УЗО кратковременным (не более 2с) нажатием на кнопку
"Т". При этом электропитание должно отключиться, после чего для
подключения электропитания необходимо установить рукоятку УЗО в
положение "I".
- УЗО, не срабатывающее при нажатии на кнопку "Т",
эксплуатировать запрещено, и оно должно быть заменено.
- При автоматическом отключении электропитания выключателями
или УЗО следует выяснить причину этого и, если она связана с
неисправностью какого-либо бытового электроприбора, отключить этот
прибор, после чего произвести повторное включение автоматического
выключателя (УЗО).
- Не допускается соединение нулевых рабочих проводников
отходящих линий с нулевыми защитными проводниками сети и отходящих
линий или с заземленными проводящими частями здания.
- Не рекомендуется длительно нагружать устройства током,
превышающим 80 % номинального тока.
- Конструкция устройства обеспечивает возможность замены
счетчика, выключателей, УЗО и др. без демонтажа устройства.
Рекомендуемый объем профилактических испытаний:
- Проверка устройств защитного отключения (не реже одного раза в
квартал);
- Проверка сопротивления изоляции (не реже одного раза в год);
67
- Проверка сопротивления заземляющего устройства (не реже одного
раза в год).
Монтаж Щита учёта и его обслуживание производит персонал,
прошедший подготовку и имеющий разрешение в соответствии с
«Правилами технической эксплуатации электроустановок потребителей» и
«Правилами техники безопасности при эксплуатации электроустановок
потребителей» и имеющих квалификационную группу по технике
безопасности не ниже III.
Корпус Щита учёта должен быть заземлен.
Щит учёта с устройством ограничения потребляемой электрической
мощности предназначен для подключения к сети с системой заземления TN-
C, TN-S, TN-C-S,TT, IT.
Подключение Щита учёта к питающей сети и к отходящим линиям
необходимо производить в соответствии со схемой устройства.
Щит учёта и распределения с ограничителем мощности, при монтаже
на месте, должен устанавливаться с учетом расположения органов
управления аппаратов на высоте от 600 до 1800 от нижнего основания и шкал
счетчиков - на высоте 1000-1800 мм.
Шкаф учёта, предназначенный для установки вне электрощитового
помещения, должен быть обеспечено запорным устройством, исключающим
доступ лицам, не имеющим на это разрешения.
Ввод и вывод питающих и отходящих проводников в Шкафу учёта с
ограничителем мощности производится снизу или сверху.
Изолированные провода питающей сети и отходящих линий не
должны касаться острых кромок устройства.
Перед установкой Щита учёта необходимо проверить его
комплектность, ознакомиться с эксплуатационной документацией на
устройство, счетчик и УЗО, а также:
- Произвести проверку затяжки всех электрических соединений,
проверить целостность узлов, аппаратов, изоляции электрических цепей.
68
- Произвести осмотр устройства и убедиться в отсутствии
повреждений;
- Удалить, при необходимости, пыль и грязь с его частей;
- Проверить возможность открывания - закрывания дверцы
устройства;
- Проверить четкость фиксации рукояток коммутационных аппаратов
в положениях "0" и "I", отсутствие механических заеданий при включении -
отключении.
- Перед установкой оперативной панели (при наличии) проверить
затяжку контактных зажимов устройства. Поставив на место и закрепив
оперативную панель, опломбировать её при необходимости.
- Установить Щит учёта электроэнергии на месте эксплуатации и
закрепить.
- Произвести подключение внешних кабелей и проводов к зажимам
соответствующих аппаратов.
- Произвести заземление корпуса Устройства контроля мощности в
щите учёта, используя при этом заземляющие устройства.
2. Щит учёта с ограничителем мощности трёхфазный 380В.
Щит учётно-распределительный ЩУР с ПЗР предназначен для ввода,
учёта, распределения электрической энергии, контроля величины
максимальной потребляемой мощности, защиты линий от перегрузки и
коротких замыканий в трехфазных сетях напряжением 380 В частотой 50 Гц.
Выход значения одного из параметров, за границу установленной
заказчиком пороговой величины, вызывает отключение нагрузки.
По истечении установленного интервала времени (180 секунд - время
паузы отключения) и возврате контролируемых параметров в заданные
пределы подача электроэнергии включается автоматически. Изделие
устанавливается в промышленных, общественных и жилых зданиях.
Щит учёта с устройством ограничения мощности предназначены для
эксплуатации в следующих условиях:
69
- Воздействия климатических факторов внешней среды исполнение по
ГОСТ 15150-69 – УХЛ ГОСТ 155431-89 категория размещения - 4;
- Воздействия механических факторов - группа условий эксплуатации
М1 по ГОСТ 17516-72;
- Высота над уровнем моря - не более 2000м.
- Рабочее положение в пространстве - вертикальное, с допустимым
отклонением в любую сторону на 5%;
- Температура окружающего среды - в соответствии с климатическим
исполнением по ГОСТ 15150-69; ГОСТ 155431-89.
Технические характеристики Щита учёта с ограничителем мощности:
- Номинальное напряжение сети (Un): 380В.
- Частота питающей цепи: 50Гц.
- Номинальное напряжение цепи управления: 220B.
- Номинальный ток, А: до 1600.
- Диапазон задания порогов по току срабатывания, А: 5-1600.
- Выдержка при превышении максимального тока фазы, С: 10.
- Время паузы отключения, С: 180.
- Степень защиты по ГОСТ 14254-80: до IP-66.
- Габариты корпуса ДхШхГ мм: до 1600х800х400.
Щит учёта электроэнергии с устройством контроля величины
максимальной мощности представляет собой ящик бескаркасной
конструкции, в котором устанавливается прибор учёта электрической
энергии, устройство контроля величины максимальной мощности ПЗР,
комплект коммутационной аппаратуры, силовые зажимы, согласно
технических условий заказчика [36].
Конструктивное исполнение Щитов учёта по виду установки:
навесное или утапливаемое. Схема подключения внедряемого щита приведен
на рисунке 3.9.
70

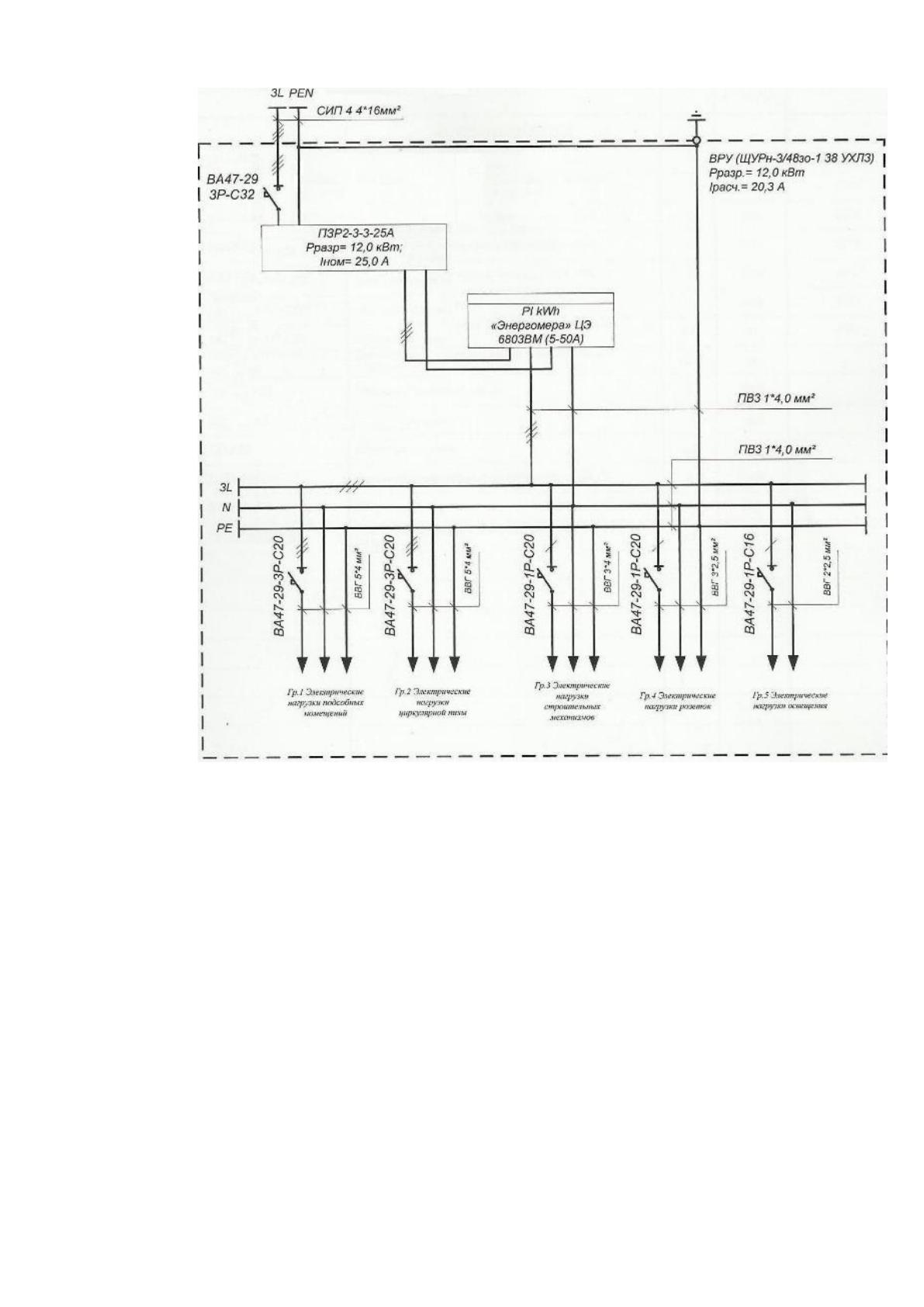

Рисунок 9 – Схема подключения щита учёта с
ограничителем мощности трёхфазным 380В
Щит учёта и распределения с ограничителем мощности, при монтаже
на месте, должен устанавливаться с учетом расположения органов
управления аппаратов на высоте от 600 до 1800 от нижнего основания и шкал
счетчиков - на высоте 1000-1800 мм.
Шкаф учёта, предназначенный для установки вне электрощитового
помещения, должен быть обеспечено запорным устройством, исключающим
доступ лицам, не имеющим на это разрешения.
71
Перед установкой ограничителя мощности в щите учёта необходимо
проверить соответствие технических данных, которые указаны на
установленной, на корпусе изделия заводской табличке, проектной
документации и паспорту на изделие.
Произвести проверку затяжки всех электрических соединений,
проверить целостность узлов, аппаратов, изоляции электрических цепей.
Установить Щит учёта электроэнергии на месте эксплуатации и
закрепить. Произвести подключение внешних кабелей и проводов к зажимам
соответствующих аппаратов. Произвести заземление корпуса Устройства
контроля мощности в щите учёта, используя при этом заземляющие
устройства.
Периодическое обслуживание производится в соответствии с
инструкциями эксплуатирующих организаций – 1 раз в год.
3.2 Экономическое обоснование энергосберегающих мероприятий
Определим капитальные затраты на приобретение и монтаж
оборудования, необходимого для реализации мероприятий, направленных на
рациональное использование электроэнергии в системе электроснабжения
предприятия ООО «Газпромнефть-Аэро Мурманск».
Произведем расчет затрат на приобретение и монтаж технических
средств системы компенсации реактивной мощности.
Капитальные затраты на приобретение и монтаж технических средств
системы компенсации реактивной мощности приведены в таблице 8.
72
Таблица 8
Капитальные затраты на приобретение и монтаж
технических средств системы компенсации реактивной мощности
№
п/п
Наименование и
тип
электрооборудова
ния
Ед.
изм.
Ко
л-
во
еди
-
ни
ц
Цена
единиц
ы
оборудо
ва-ния,
руб
Стоимост
ь
монтажа
и
транспор
тировки,
руб
Капитальн
ые затраты
на единицу
оборудован
ия, руб
Общие
капитальн
ые
затраты,
руб
1
Установка
конденсаторная
КРМ-0,4-75-7,5УЗ
шт
2
109000
11000
5500
120000
2
Контроллер АВВ
RVC
шт
1
32000
10000
10000
42000
3
Кабель силовой 10
кВ
ААШв 3х35
км
5,3
3
105528,8
36613,29
142142,1
757617,3
4
Кабель силовой 10
кВ
ААШв 3х120
км
0,5
9
133299,5
46248,37
179547,9
105933,2
5
Кабель силовой 10
кВ
ААШв 3х185
км
2,9
9
20550,5
71299,56
276803,1
82764
6
Батареи
конденсаторов
УКМ-10,5-450
шт.
4
135160
27032
162192
64876
ИТОГО:
1173190,5
В расчет капитальных затрат входят также стоимость доставки
оборудования и его монтажа.
Таблица 9
Капитальные затраты
Показатель
Значение показателя, руб.
Стоимость оборудования
1173190,5
Доставка оборудования (10% от Ст)
117319,05
Монтаж оборудования (20% от Ст)
234638,1
Итого
1525147,65
Теперь определим затраты на внедрение и наладку системы АСКУЭ и
учетных щитов.
73

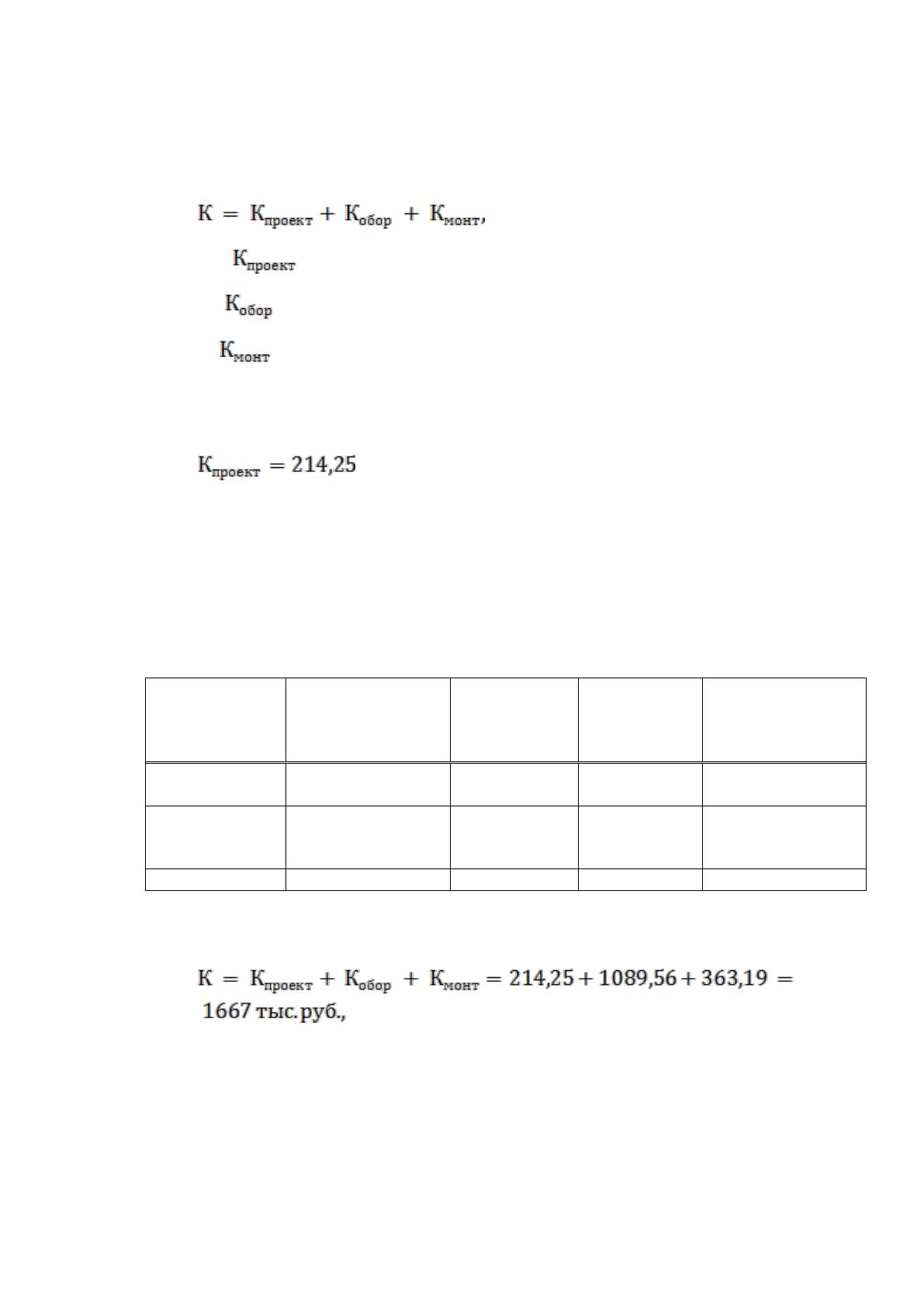

Капитальные вложения в проект системы АСКУЭ и учетных щитов
складываются из стоимости проектирования, из затрат на монтаж и отладку
оборудования и из стоимости самого оборудования:
где – затраты на выполнение проекта, руб.;
– стоимость комплектов защиты, руб.;
– затраты на монтаж и отладку оборудования, руб.
По данным экономического отдела предприятия затраты на
выполнение проекта составляют:
тыс. руб.
Ниже в таблице 10 приведены данные по установке и наладке системы
АСКУЭ и учетных щитов.
Таблица 10
Стоимость установки и наладки системы АСКУЭ и учетных
щитов
Система
Стоимость
оборудования,
тыс. руб.
Стоимость
монтажа
(40%),
тыс. руб.
НДС
(20%),
тыс. руб.
Общая
стоимость
оборудования,
тыс. руб.
Система
АСКУЭ
801,15
320,46
160,23
961,38
Система
учетных
щитов
106,82
42,73
21,36
128,18
Итого:
907,97
363,19
181,59
1089,56
Определим проектные капитальные затраты:
Оценим эффективность применения системы АСКЭУ.
Эффективность внедряемых систем определяется предотвращенным
ущербом за счет внедрения устройств учета и автоматики.
74

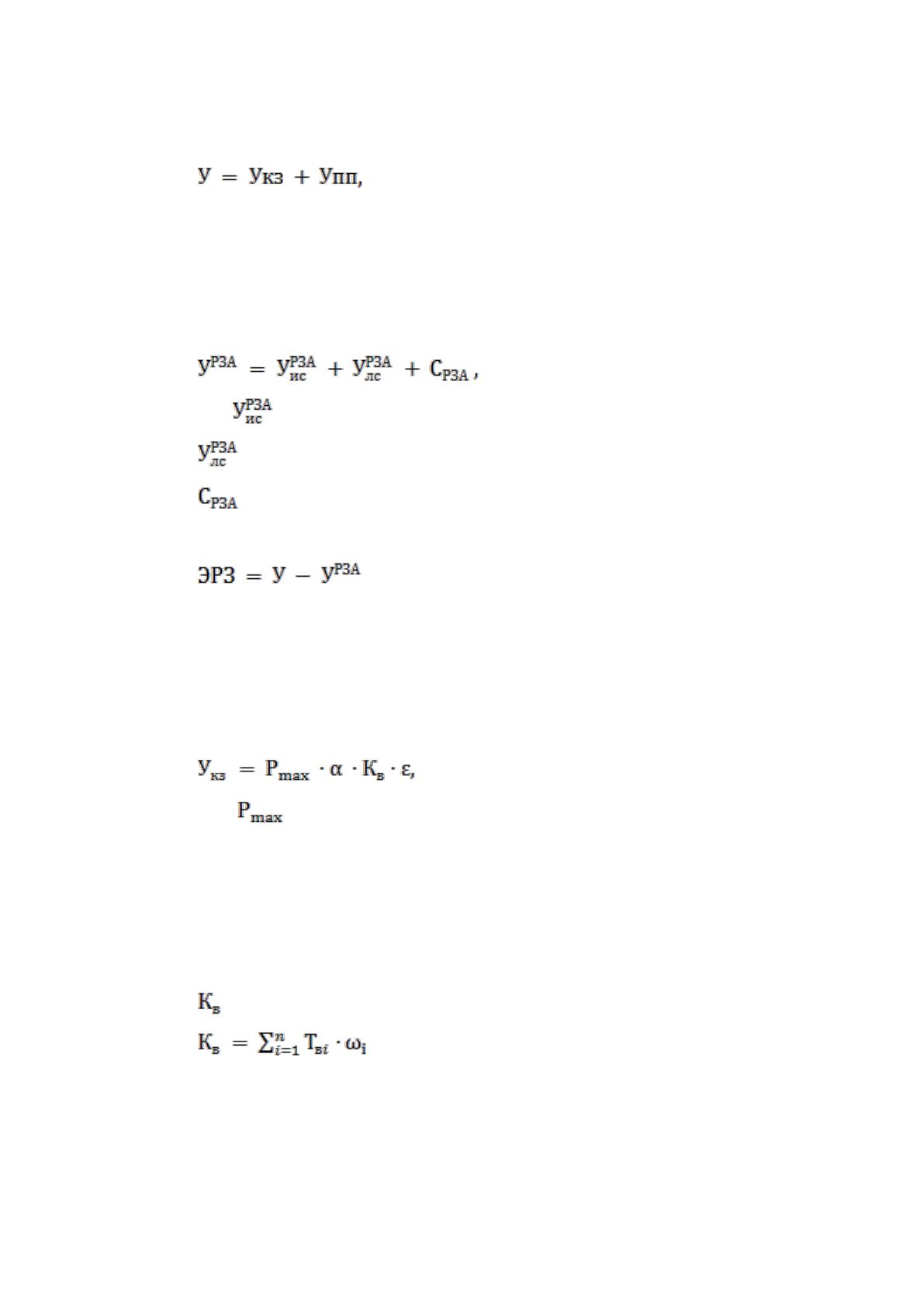

Ущерб при отсутствии на объекте автоматики складывается из ущерба
от действия аварий и ущерба планового простоя оборудования:
где У
кз
– ущерб от действия аварий, руб.;
У
пп
– ущерб от планового простоя оборудования, руб.
Ущерб от действия аварий при наличии на объекте автоматики
рассчитывается по формуле:
где – ущерб, вследствие излишних срабатываний, руб.;
– ущерб, вследствие ложных срабатываний, руб.;
– затраты на установку и содержание устройств автоматики, руб.
Эффективность системы АСКЭУ определяется по формуле:
,
Рассчитаем экономическую эффективность для защиты силовых
трансформаторов.
Определим ущерб, обусловленный разрушительным действием на
выводе трансформатора:
где =1000 кВт – суммарная наибольшая нагрузка нормального
режима;
α = 7,5 тыс. руб./кВт – расчетный годовой ущерб от аварийных
ограничений электроснабжения;
ε = 0,25 – коэффициент ограничений нагрузки потребителей;
– коэффициент вынужденного простоя в о.е.
;
Т
вi
– среднее время восстановления элементов электрических сетей;
Для трансформатора: Т
в
=10∙10
-3
лет/отказ, ω
i
= 0,01 отказ/год.
Для выключателя: 6 кВ Т
в
= 1,5∙10
-3
лет/отказ, ω
i
= 0,02 отказ/год.
75
Для шин: Т
в
= 0,25∙10
-3
лет/отказ, ω
i
= 0,01 отказ/год.

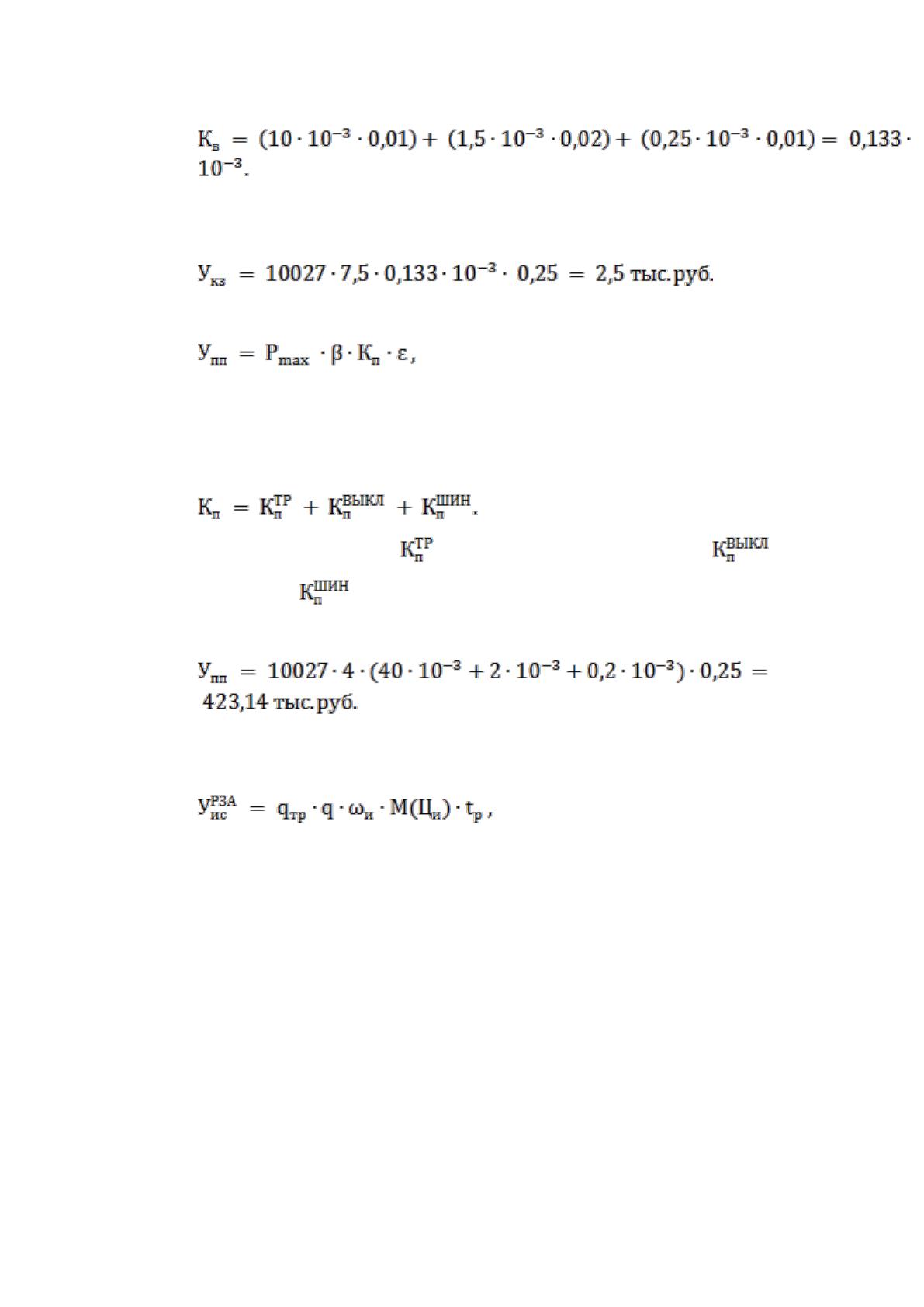

Подставим числовые значения в формулу:
Определим ущерб, обусловленный плановым простоем:
,
где β = 4 тыс. руб. – расчетный годовой ущерб от плановых
ограничений электроснабжения;
К
п
– коэффициент планового простоя в о.е.;
Для трансформатора = 40∙10
-3
, для выключателя = 2∙10
-3
,
для сборных шин = 0,2∙10
-3
.
Подставим числовые значения в формулу:
Определим ущерб, вследствие излишних срабатываний защиты:
где t
р
= 0,1 год;
q
тр
= 0,985 – вероятность отсутствия планового ремонта на
трансформаторе;
q = 0,999 – вероятность рабочего состояния;
ω
и
= 0,07∙10
-2
отказ/год – параметр потока излишних срабатываний
защиты;
М(Ц
и
) – средняя цена разового излишнего срабатывания;
а = 1,78 руб./кВт*ч – стоимость 1 кВт*часа недоотпущенной
электроэнергии;
М(Т”) = 1 час – продолжительность ликвидации общеузловых аварий;
