5
СОДЕРЖАНИЕ
ВВЕДЕНИЕ 7
ГЛАВА 1. ТЕОРЕТИЧЕСКИЕ АСПЕКТЫ ПРОЕКТИРОВАНИЯ СИСТЕМЫ
ВОДОСНАБЖЕНИЯ ЖИЛЫХ И ОБЩЕСТВЕННЫХ ЗДАНИЙ 9
1.1. Сущность и задачи проектирования систем водоснабжения жилых и
общественных зданий 9
1.2. Анализ исходных данных 11
1.2.1. Климатологическая характеристика района проектирования 11
1.2.2. Характеристика объекта проектирования 12
1.3. Выбор и обоснование системы водоснабжения и водоподготовки
рассматриваемого здания 14
ГЛАВА 2. ПРОЕКТ ВНУТРЕННИХ САНИТАРНО-ТЕХНИЧЕСКИХ
СИСТЕМ ВОДОСНАБЖЕНИЯ И ВОДООТВЕДЕНИЯ ДЕВЯТИЭТАЖНОГО
ЖИЛОГО ДОМА В МОСКОВСКОЙ ОБЛАСТИ 17
2.1. Проектирование объединенного хозяйственно-противопожарного
водопровода 17
2.1.1. Определение расчетных расходов воды в системе 17
2.1.2. Построение графиков водопотребления 22
2.1.3. Гидравлический расчет системы на пропуск хозяйственно –
питьевых расходов 24
2.1.4. Описание решений по водоподготовке 28
2.2. Проектирование системы горячего водоснабжения 29
2.3. Подбор водомера и насосов 35
2.4. Проектирование внутренней канализации 39
2.4.1. Устройство внутренней канализации 39
2.4.2. Определение расчетных расходов сточных вод 40
2.4.3. Гидравлический расчет 40
2.5. Технология строительного производства 47
6
ГЛАВА 3. ЭКОНОМИКА, ОХРАНА ТРУДА, ЗАЩИТА ОКРУЖАЮЩЕЙ
СРЕДЫ 55
3.1. Определение сметной стоимости строительства и технико-
экономических показателей 55
3.1. Охрана труда и пожарная безопасность 55
3.2. Защита окружающей среды, ограничения вредных воздействий 58
ЗАКЛЮЧЕНИЕ 65
СПИСОК ИСПОЛЬЗОВАННОЙ ЛИТЕРАТУРЫ 66
7
ВВЕДЕНИЕ
Система водоснабжения любого объекта состоит из источников
водоснабжения, питающих линий и систем водораспределения,
осуществляющих передачу воды к потребителю.
Структурно систему водоснабжения можно разделить на следующие
составляющие:
- источник водоснабжения;
- водопроводная сеть;
- перекачивающие станции;
- установки распределения воды.
Требования, предъявляемые к водоснабжению объектов, в основном
зависят от объема потребляемого ими теплоносителя, особенностей
технологии производства воды, климатических условий, загрязненности
окружающей среды и других факторов.
Практика эксплуатации систем водоснабжения объектов показывает,
что наиболее надежными являются системы водоснабженияя, содержащие
минимальное количество составных элементов, смонтированных с высоким
качеством, при своевременности выполнения профилактических ремонтов и
замены устаревшего оборудования.
Актуальность темы работы обусловлена необходимостью поиска
рациональной схемы водоснабжения, подбора технически обоснованного типа
оборудования и аппаратуры, снижения эксплуатационных затрат.
Большое значение имеет анализ работы схемы в различных режимах.
Необходимо гарантировать обеспечение потребителей водой при возможных
пиковых нагрузках и при любых отказах элементов системы.
Цель работы: разработка и обоснование решений проекта внутренних
санитарно-технических систем водоснабжения и водоотведения
девятиэтажного жилого дома в Московской области в соответствии с
8
нормативно-технической документацией в области систем водоснабжения и
водоотведения
В соответствии с поставленной целью определены следующие задачи:
- дать общую характеристику проектируемого объекта, определить
требования, предъявляемые к системам водоснабжения;
- рассмотреть теоретические аспекты проектирования системы
водоснабжения и водоотведения жилого многоквартирного дома;
- выполнить проектирование системы холодного и горячего
водоснабжения здания;
- выполнить проектирование системы внутридомовой канализации;
- описать и рассчитать принятые решения по водоподготовке в здании,
- рассмотреть вопросы технологического проектирования системы
водоснабжения, вопросы безопасности решений проекта;
- рассчитать технико-экономические показатели проекта.
9
ГЛАВА 1. ТЕОРЕТИЧЕСКИЕ АСПЕКТЫ ПРОЕКТИРОВАНИЯ
СИСТЕМЫ ВОДОСНАБЖЕНИЯ ЖИЛЫХ И ОБЩЕСТВЕННЫХ
ЗДАНИЙ
1.1. Сущность и задачи проектирования систем водоснабжения жилых и
общественных зданий
Основными физико-химическими показателями качества воды
являются:
- органолептическими (запах, вкус, мутность, окраска, температура);
- химическими (жесткость, щелочность, сухой остаток, окисляемость);
- бактериологическими, вирусологическими, паразитарными (общее
число бактерий);
- радиологическими (наличие радионуклидов).
Согласно требованиям, изложенным в СанПин «Питьевая вода», вода
должна соответствовать следующим требованиям:
- прозрачная, не иметь запаха;
- рН должен равняться 7-7,5, а жесткость должна быть ниже 7 м. моль/л;
- концентрация полезных минералов не должна превышать 1 г/л;
- содержание вредных химических примесей не должно превосходить
десятых долей от предельно допустимых концентраций, а в идеале такие
примеси должны отсутствовать;
- болезнетворные бактерии и вирусы должны полностью отсутствовать.
В соответствии с нормативными документами по внутреннему
водопроводу говорится, что водопроводная вода должна обладать всеми
качествами, которые присущи питьевой воде.
Колодцы водопроводной сети сети
На сети предусматривается устройство круглых в плане колодцев из
сборного железобетона.
Сущность и основные задачи водоподготовки для рассматриваемого
здания
10
Проводимые анализы воды показывают превышение предельно
допустимой концентрации содержащихся в ней различных химических
элементов и наличие веществ, которых не должно быть в составе питьевой
воды совсем.
Чистая вода нужна всегда, какими бы ни были цели ее использования.
Вода, прошедшая очистку, является гарантией отсутствия негативного
воздействия вредных веществ, ранее содержащихся в ней, как на организм
человека, так и на различные механизмы и приборы.
Учитывая это, владельцы квартир и домов, а также большинство
производственных предприятий устанавливают системы очистки воды для
приведения ее к установленным нормам. Правильно подобранные и
установленные системы водоподготовки должны обеспечивать защиту от
примесей и обеззараживание и при этом быть долговечными и надежными.
Водоподготовка – назначение:
- очистка воды от растворенного железа;
- снижение концентрации марганца;
- удаление растворенных в воде газов;
- удаление органических соединений;
- умягчение воды;
- удаление солей жесткости;
- осветление и улучшение вкусовых свойств;
- коррекция органолептических показателей;
- обеззараживание воды.
Методы водоподготовки
Учитывая многообразие всего ненужного в природной воде, при
водоподготовке применяются различные способы очистки.
Вот основные из них и их назначение:
- отстаивание (применяется при больших объемах, в основном, для
магистральных водопроводов);
11
- фильтрование (самый распространенный способ, назначение которого
– удалить суспензированные загрязнения);
- умягчение воды (устранение жесткости – примесей солей кальция и
магния - с помощью химических реактивов или магнитной водоподготовки);
- обессоливание воды и обескремнивание с помощью ионного обмена
или дисцилляции;
- удаление растворенных газов нагреванием или с помощью химических
реагентов.
1.2. Анализ исходных данных
1.2.1. Климатологическая характеристика района проектирования
Рассматриваемый жилой дом находится в Московской области.
Район строительства в соответствии со СП 131.13330.2012
«Строительная климатология» характеризуется следующими условиями,
представленными в таблице 1.1.
Таблица 1.1
Климатологическая характеристика места строительства
Наименование
Показатели
Источник
1
2
3
Климатический подрайон
I В
1
Расчетная температура для проектирования ограждающих
конструкций,
о
С:
1) абсолютная минимальная
2) средняя наиболее холодных суток
3) средняя наиболее холодной пятидневки
-42
-34
-27
То же
"
"
Зона влажности
сухая
"
Внутренняя расчетная температура,
о
С
20
-
Внутренняя относительная влажность воздуха, %
66
-
Продолжительность отопительного периода, сут.
205
[1]
12
Наименование
Показатели
Источник
Средняя температура наружного воздуха отопительного
периода,
о
С
-2,6
"
Количество осадков за холодный период
187
за теплый период
114
Преобладающее направление ветра за холодный период
ЮВ
за теплый период
ЮВ, В
1.2.2. Характеристика объекта проектирования
Здание многоэтажного жилого дома имеет одну секцию.
Этажность здания: 9 этажей.
- высота этажа – 3,0 м
- высота подвала – 2,4 м
Учитываем так же:
- планировка всех этажей жилого дома разноплановая;
- подвал неэксплуатируемый, расположен под всем зданием;
- толщина перекрытия 0,3 м;
- высота чердачного помещения 1,0 м.
Класс здания – II.
Степень огнестойкости – II.
Количество секций жилого дома – две.

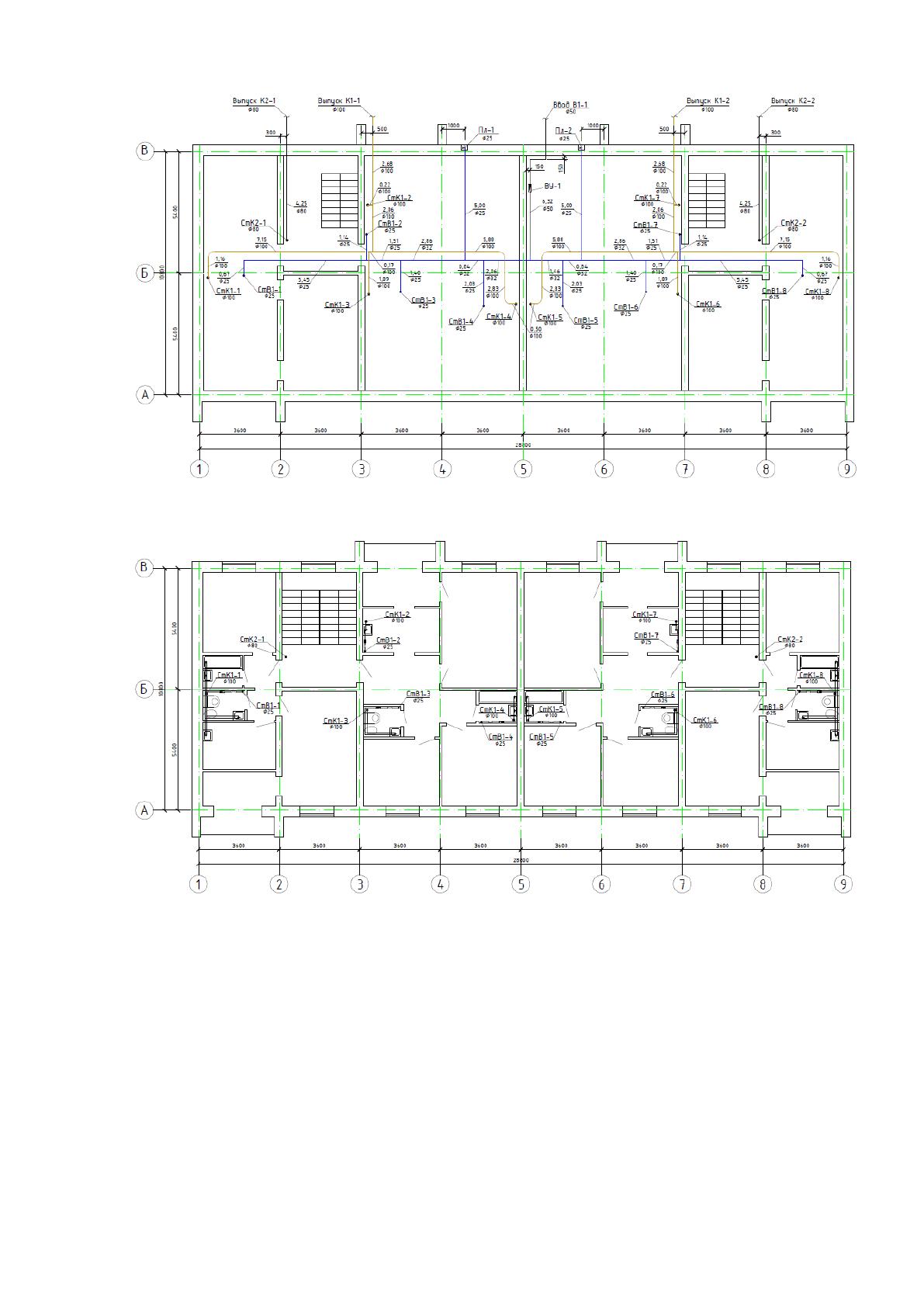

План типового этажа и подвала здания представлен на рис. 1.1, 1.2.
13
Рис. 1.1. План подвала
Рис. 1.2. План типового этажа девятиэтажного жилого дома
14
1.3. Выбор и обоснование системы водоснабжения и водоподготовки
рассматриваемого здания
Система водоснабжения здания назначается хозяйственно-питьевая на
основании указаний СП 30.13330.2016 «Внутренний водопровод и
канализация зданий».
Согласно СП 30.13330.2016 «Внутренний водопровод и канализация
зданий» принимаем тупиковую схему сети с одним входом и нижней
разводкой магистрали, т. к. жилое здание имеет менее 400 квартир.

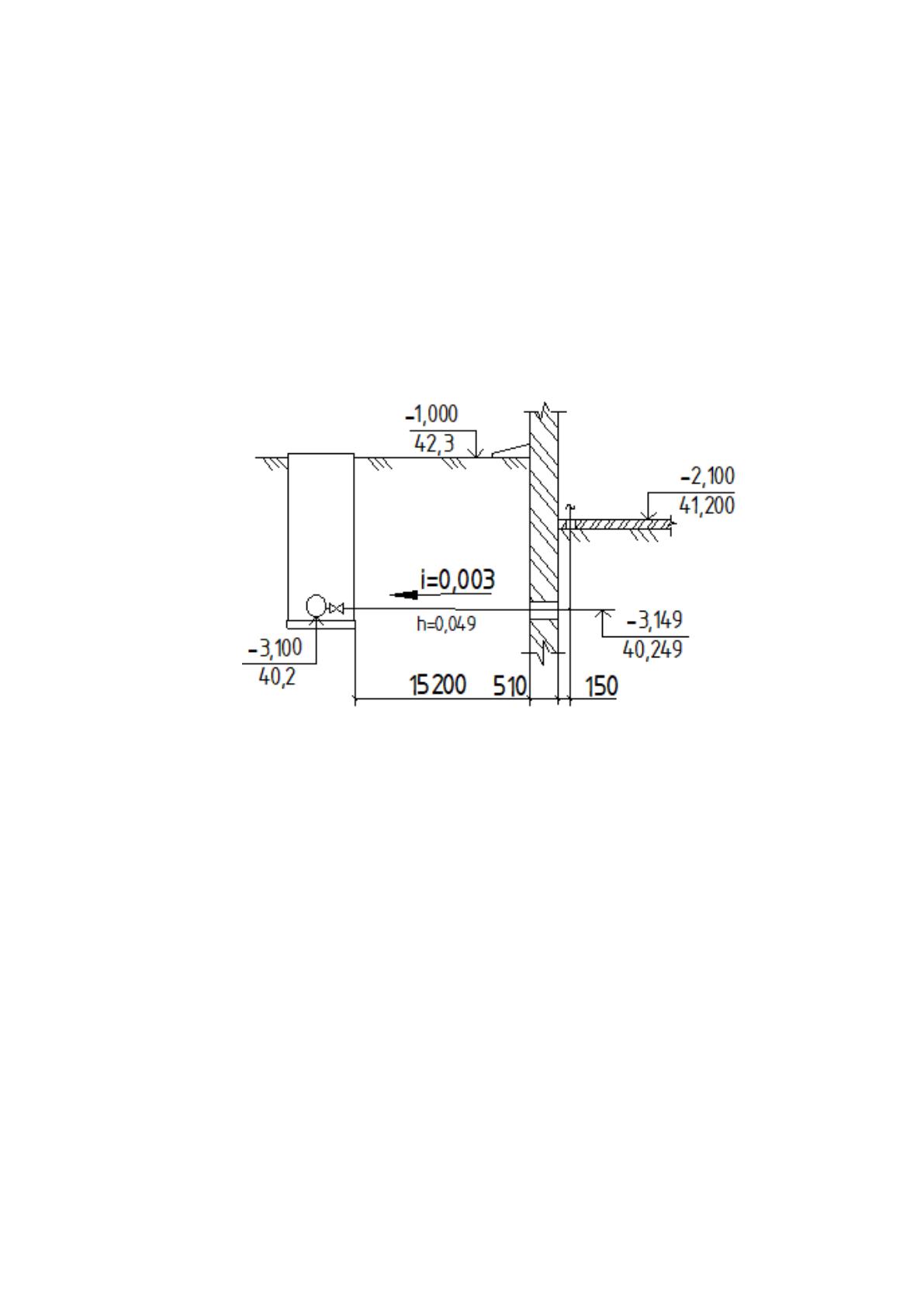

Рис. 1.3. Схема расположения ввода В1
Характеристики санитарно-технического оборудования:
- мойка стальная эмалированная, с одним отделением, изготовлена по
ГОСТ 23695-94 «Приборы санитарно-технические стальные эмалированные».
Оборудована смесителем диаметром 15 мм. Выпуск мойки
комплектуется решёткой и пробкой.
- умывальник – изготовлен из керамики по ГОСТ 23759-85
«Умывальники керамические». Оборудован выпуском диаметром 40 мм для
соединения с сифоном.
Холодная и горячая вода подается через смесительную арматуру типа
СМ-УМ-МКС.
