45
Марка
Обозначение
Наименование
Кол
Масса
Ед.
изм.
Водопровод
1
ГОСТ 3262-75
Трубы стальные
20
22,76
п.м.
25
274,44
п.м.
32
10,92
п.м.
50
101,42
п.м.
2
ГОСТ 25809-96
Смеситель См-МДЦБА
36
шт.
3
ГОСТ 25809-96
Смеситель См-УмДЦБА
72
шт.
4
ГОСТ 25809-96
Смеситель См-ВДРНШл
36
шт.
5
ГОСТ 25809-96
Смеситель См-УДЦБ
36
шт.
6
Задвижка МЗВ-50
1
шт.
7
ГОСТ 2405-88
Манометр
1
шт.
8
ГОСТ 2195-203
Поливочный кран 25
2
шт.
9
Счетчик квартирный 20
36
шт.
10
Счетчик воды 25
1
шт.
11
Вентиль запорный 20 15 БЗР
74
шт.
12
ГОСТ 12821-80
ФММ-20
36
шт.
13
ГОСТ 9086-74
Вентиль запорный муфтовый
15 Б1бк 25
18
шт.
14
ГОСТ 17376-
2001
Тройник стальной 25
72
шт.
15
ГОСТ 2822-78
Спускной кран 10Б9бк125
8
шт.
16
Насос 1,5К-6
1
шт.
17
ФММ-50
2
шт.
18
Задвижки 30с41нж
2
шт.
19
Пожарный кран 25
36
шт.
20
Отвод 25, 90°
2
шт.
21
Отвод 25, 135°
34
шт.
46
22
Отвод 32, 135°
6
шт.
23
Отвод 50, 135°
1
шт.
24
ГОСТ 2822-78
Спускной кран 10Б9бк150
1
шт.
25
Кран трехходовой 50
1
шт.
26
ГОСТ 25809-96
Смеситель См-БдДЦБ
36
шт.
Канализация
1
ГОСТ 6942-98
Труба чугунная
100
324,88
п.м.
50
114,3
п.м.
2
ГОСТ 9583-75
Труба чугунная напорная150
51,9
п.м.
3
ГОСТ 1839-80
Труба асбестоцементная
150
17,6
п.м.
4
Ревизия 100
32
шт.
5
Прочистка 100
121
шт.
6
ГОСТ 15167-93
Умывальник керамический
72
шт.
7
ГОСТ 15167-93
Унитаз керамический
36
шт.
8
ГОСТ 23695-94
Мойка стальная эмалированная
36
шт.
9
ГОСТ 18297-96
Ванна чугунная эмалированная
36
шт.
10
ГОСТ 15167-93
Бидэ
36
шт.
11
ГОСТ 17375-2001
Отвод 100, 135°
24
шт.
12
ГОСТ 17375-2001
Отвод 100, 90°
72
шт.
13
ГОСТ 17375-2001
Отвод 50, 90°
40
шт.
Внутренние водостоки
шт.
1
Водосточная воронка 80
2
шт.
2
Гидрозатвор
2
шт.
3
Ревизия 80
2
шт.
4
ГОСТ 6942-98
Труба чугунная 80
68,1
п.м.
5
Отвод 135°
2
шт.
47
2.5. Технология строительного производства
2.5.1. Технология производства работ
Предусматривает наличие коллекторов горячей и холодной воды и
лучевую разводку от коллектора до каждого отдельного сантехнического
прибора. Труба укладывается под настилы полов. Такая схема обеспечивает
использование труб минимального диаметра, минимальное количество
фитингов и стыков в заделке, особенно выгодна при небольших расстояниях
между приборами.
Кроме того возможна установка запорной арматуры на каждую из ветвей
непосредственно на коллекторе, что позволяет вести ремонт или замену
сантехнических приборов, не отключая весь водопровод.
Предусматривает параллельную прокладку магистралей холодной и
горячей воды и отвод через тройники до каждого отдельного сантехнического
прибора. Труба укладывается под настилы полов или штробы.
Такая разводка выгодна при значительных расстояниях между
сантехническими приборами.
Поэтажные разводки следует выполнять, как правило, из труб
диаметром 14 и 16 мм. Выбор диаметров труб может являться результатом
гидравлического расчета.
Удельные потери напора по длине приводятся в таблицах технических
характеристик на данный вид труб.
Коэффициенты местного сопротивления соединительных деталей
следует принимать также по таблицам, предоставленным изготовителем.
В общем случае прокладка металлопластиковых трубопроводов
рекомендуется скрытой: в конструкциях полов и стен, плинтусах, штробах,
шахтах и каналах. При этом следует оставлять доступ к разъемным
48
соединениям и арматуре путем устройства дверок и установки монтажных
шкафов.
Трубы с уже установленными на них фитингами не подлежат
изгибанию.
Если это условие не возможно соблюсти по техническим причинам, то
труба в процессе изгибания должна удерживаться рукой в месте
присоединения фитинга.
Необходимо избегать прямого воздействия на трубы ультрафиолетовых
лучей вне помещений, а также воздействия высокой (более 110°С)
температуры.
Для выполнения подводок ВС к большинству конечных водоразборных
точек можно использовать металлопластиковые трубы 014. При этом во
избежание дополнительных потеть напора, расстояние от стояка или
коллектора для этого диаметра не должно превышать 15м. Рекомендуется
предусматривать кольцевой распределительный трубопровод в душевых
общего пользования с числом душевых сеток более трех и аналогичных по
загруженности санитарных узлах.
2.5.2. Выбор метода монтажа
Всю систему водоснабжения в монтажном проекте – стояки и
магистрали – расчленяют на типовые узлы:
- элемент стояка от места врезки в магистральную линию до разводки на
местные нужды водоснабжения первого этажа;
- элемент стояка от места разводки на первом этаже до перекрытия
первого этажа;
- элемент стояка от перекрытия первого этажа до места разводки на
втором этаже (и последующих);
- концевой элемент стояка с разводкой на местные нужды.

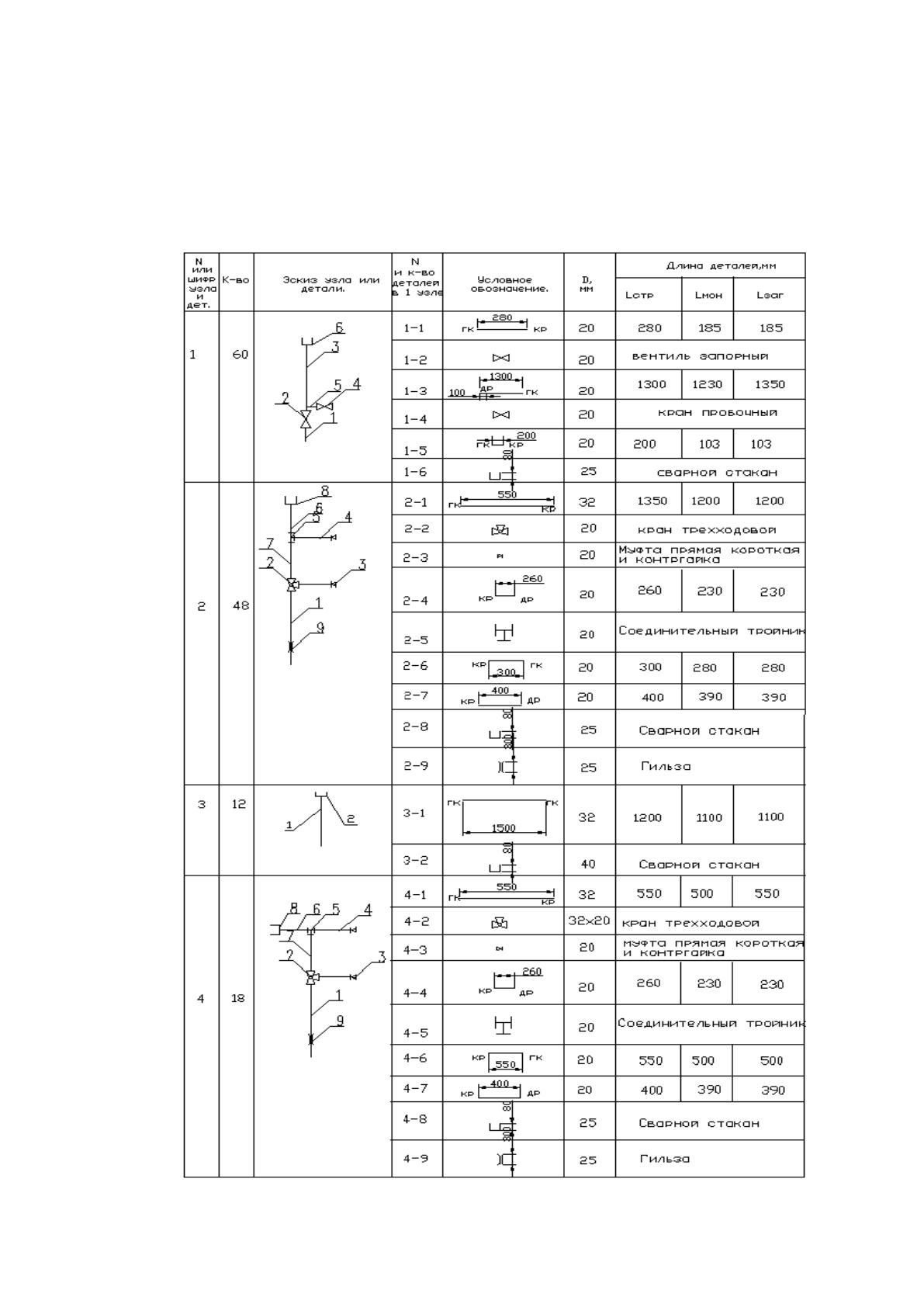

Комплектовочные ведомости узлов
49
Заготовительная длина - это полная длина отрезка трубы для
изготовления данной детали
l
заг
= l
1
+1
2
+3d (в гнутых деталях)
l
заг
= l – в прямых деталях.
Гнутые детали, применяемые при монтаже системы водоснабжения и
канализации – это отводы.
Расчет заготовительных длин деталей сведем в таблицу 2.13.
Таблица 2.13
Расчет заготовительных длин деталей
№
Наименование
Монтажная длина
Заготовительная
длина
Водопровод ХВС и ГВС
1
Трубы стальные
20
1
1
25
1
1
32
1
1
40
1
1
2
Отвод 25, 90°
0,3
0,37
3
Отвод 25, 135°
0,35
0,42
4
Отвод 32, 135°
0,3
0,37
Канализация
5
Труба чугунная
100
1
1
50
1
1
6
Труба чугунная напорная 150
1
1
7
Отвод 100, 135°
0,35
0,65
8
Отвод 100, 90°
0,35
0,65
9
Отвод 50, 90°
0,35
0,5
Внутренние водостоки
10
Отвод 135°
0,35
0,5
11
Труба чугунная 100
1
1
50
Комплектовочная ведомость некоторых узлов и деталей представлена в
таблице 2.14.
Таблица 2.14
Комплектовочная ведомость некоторых узлов и деталей
51
2.5.3. Технологическая последовательность монтажа
Монтаж внутренних водопроводов из полипропиленовых труб должны
выполнять специально подготовленные рабочие.

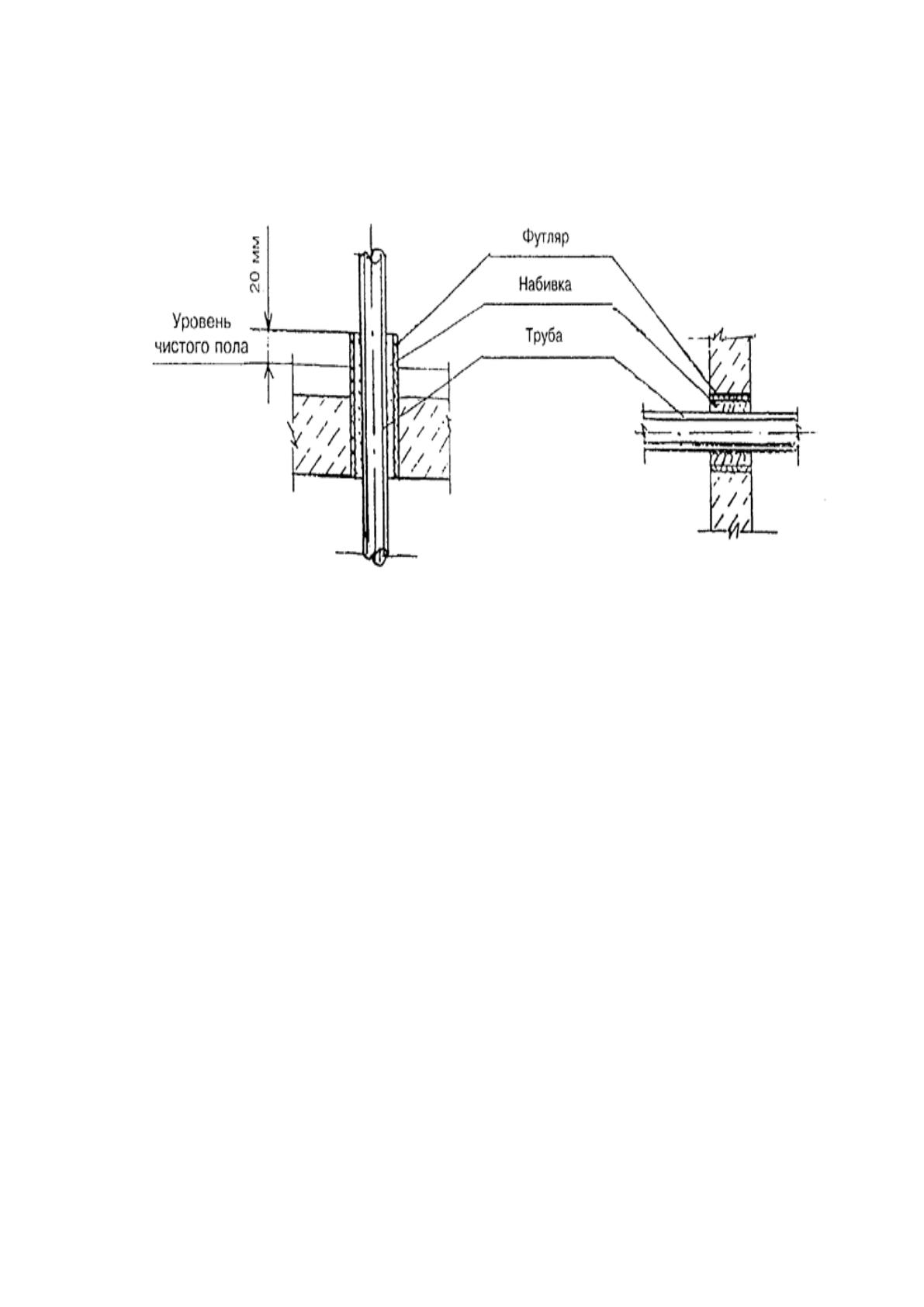

Рис. 2.4. Установка футляров для прохода труб через перекрытия, стены и
перегородки
Монтаж санитарных приборов
Приборы размещают горизонтально или по отвесу. Корпус ванны и
стальные трубы водопровода для выравнивания электрических потенциалов
необходимо соединять специальным металлическим проводником.
В системах водоснабжения должна устанавливаться запорная арматура
вентильного типа.
Счетчики воды размещают на высоте от 300 до 1000 мм от уровня
чистого пола. Ось водомерного узла должна находиться в горизонтальном
положении.
Водоразборные краны и смесители устанавливают выше бортов раковин
на 250 мм, моек и умывальников - на 200 мм, считая от бортов до
горизонтальных осей кранов или смесителей.
52
Смесители, общие для ванн и умывальников, должны быть установлены
на высоте 1100 мм, смесители для душевых поддонов - 800 мм от уровня пола
до горизонтальной оси смесителя.
2.5.4. Испытание систем
После окончания монтажа системы водоснабжения производится
испытание внутренним давлением на прочность и плотность
гидравлическим способом.
2.5.5. Ведомость основных и вспомогательных материалов
Объемы работ по монтажу трубопроводов систем водоснабжения и
водоотведения составлены на основе спецификации материалов и
оборудования и представлены в таблице 2.15.
Таблица 2.15
Объемы работ по монтажу трубопроводов
Наименование работ
Ед.
измерения
Количест
во
1
2
3
Демонтаж полипропиленовых труб для
питьевого водоснабжения
м
648,2
Прокладка полипропиленовых труб для
питьевого водоснабжения
м
648,2
Испытания трубопровода
м
648,2
Демонтаж канализационных
трубопроводов
из полиэтиленовых труб диаметром 100 мм
м
125,0
Монтаж канализационных трубопроводов
из полиэтиленовых труб диаметром 100 мм
м
125,0
Установка водомера
шт.
2
Установка смесителей
шт.
204
Установка умывальников
шт.
102
Установка моек
шт.
102
Установка унитазов с бачком
шт.
102
53
Наименование работ
Ед.
измерения
Количест
во
Установка душевых сеток
шт.
102
Установка полотенцесушителей
шт.
102
Установка ванн ножных
шт.
102
Установка счетчиков
шт.
204
2.5.6. Календарный план-график и график движения работ
Полную трудоемкость (трудозатраты) на весь объем
ТР
, чел-дн (чел-
см), определяем по формуле
tn
НV
ТР
ед
,
где
V
– объем работ одного вида;
ед
Н
– трудоемкость (трудозатраты) на единицу объема работ, чел-час,
n
– количество смен;
t
– длительность рабочей смены, час.
Продолжительность каждой работы
Т
, дней, определяем по формуле
N
ТР
T
,
где
N
– принятое число рабочих.
Об оптимальности принятых решений в календарном плане судят по
коэффициенту неравномерности движения рабочих:
max
ср
n
К
n
,
где n
max
– максимальная численность рабочих на объекте, n
max
= 8
человек;
n
ср
– средняя численность рабочих, n
ср
= 5 чел.
К =
8
5
= 1,6
Полученное значение входит в рекомендуемый предел 1,5..1,7.
54
Расчетная продолжительность монтажа внутренних систем
водоснабжения и водоотведения составит 27,8 дней.
Среднее количество рабочих N
ср
, чел., вычисляется по формуле
T
Q
N
ij
CP
,
Общая трудоемкость, Тр 85,2 чел.–дн.;
Общая продолжительность, Пр 36 дн.;
Количество рабочих: минимальное, N
min
4 чел;
максимальное, N
max
8 чел;
среднее, N
ср
5 чел.
