Введение
Основное предназначение систем отопления и вентиляции состоит в
обеспечение параметров микроклимата и воздушной среды в обслуживаемых
помещениях.
Система вентиляции служит для подачи свежего и чистого воздуха в
помещение и удаления вредных веществ, выделяющихся при работе людей и
оборудования. Перед подачей воздух обрабатывается в приточных установках
до необходимых параметров: температуры, влажности.
Для большинства помещений вентиляция воздуха просто необходима.
Вентиляция воздуха значительно улучшает климат в помещении,
способствует очищению воздуха, уменьшению содержания уровня
углекислого газа, понижению числа бактерий и других вредных
микроорганизмов в воздухе. Современные технологии позволяют превратить
вентиляцию воздуха в несложный, безопасный и практически бесшумный
процесс, который не доставит никакого дискомфорта находящимся в
помещении людям. Перед подачей воздух обрабатывается в приточных
установках до необходимых параметров: температуры, пыльности, влажности.
В настоящее время к системам вентиляции и кондиционирования
предъявляется множество требований, но основными являются:
1. Санитарно-гигиенические: температура внутреннего воздуха,
относительная влажность воздуха, подвижность воздуха в рабочей зоне,
чистота воздуха, снижение шума;
2. Строительно-монтажные и архитектурные: простота монтажа
оборудования; обеспечение систем дизайну помещения, возможность
строительства и ввода в эксплуатацию поэтапно и расширения при
реконструкции; наличие средств, предотвращающих распространение дыма и
огня по вентиляционным каналам.
3. Эксплуатационные: малая инерционность систем (возможность
8
быстрого переключения режимов работы); обеспечение индивидуального
регулирования температуры и влажности в помещениях; простота и удобство
обслуживания и ремонта; сосредоточение оборудования в минимальном
количестве помещений.
Система отопления служит для обогрева помещений и поддержания
температуры, отвечающей условиям теплового комфорта.
Только правильно рассчитанные системы отопления и вентиляции могут
создать комфортные условия для труда, и отдыха.
Тема данной ВКР «Отопление и вентиляция трехэтажного торгово-
офисного центра в районе Южное Медведково г. Москвы». Разработка ВКР
будет произведена на основе строения торгово-офисного центра «ЕГО МОЛ»,
г. Москва».
Целью данной ВКР является разработка и расчет систем вентиляции и
отопления на примере трехэтажного торгово-офисного здания в городе
Москве.
Первоочередными задачами - проектирование системы отопления,
системы вентиляции, а также соблюдение экологичности проекта и
соблюдение правил охраны труда.
Для достижения цели в ходе проектирования необходимо решить
следующие задачи:
- дать общую характеристику проектируемого объекта, определить
требования, предъявляемые к инженерным системам;
- выполнить расчет системы отопления и вентиляции здания с выбором
рабочего оборудования;
- дать описание выбранных способов производства работ, разработать
технологические и организационные решения по устройству инженерных
систем в здании;
- рассмотреть вопросы безопасности труда при проведении
строительно-монтажных работ;
9
- рассчитать сметную стоимость работ по устройству инженерных
систем здания.
Практическая значимость ВКР заключается в возможности реализации
проработанных в проекте вопросов по устройству инженерных систем для
типовых зданий.
ВКР состоит из: введения, трех глав, заключения библиографического
списка.
10
1. ТЕОРЕТИЧЕСКИЕ ОСНОВЫ РАСЧЕТА ПРОЕКТА ОТОПЛЕНИЯ И
ВЕНТИЛЯЦИИ
1.1 Отопление
1.1.1 ре Расчет теплопотерь ре здания
Расчетная ре температура наружного ре воздуха для города Москва в
холодный ре период года ре минус 25 С (t
ext
, температура ре холодной пятидневки
ре обеспеченностью 0,92) по [1].
Таблица 1
Конструктивные слои ограждающих конструкций
Наимен.
огр. кон.
№
п/
п
Материал слоя
δ, мм
λ
А
Вт/
м
о
С
λ
Б
Вт/
м
о
С
ТКП.45-
2.04-43-
2006
Наружная стена
(Нс)
1
Известково-песчаный раствор
15
-
0,81
41
2
Плиты минераловатные
90
-
0,054
106
3
Газосиликатные блоки
300
-
0,24
31
4
Цементно-перлитовый раствор
15
-
0,26
45
Σ
420
Наружная стена, несущая
(Нс.н)
1
Известково-песчаный раствор
15
-
0,81
41
2
Плиты минераловатные
90
-
0,054
106
3
Железобетон
300
-
2,04
1
4
Цементно-перлитовый раствор
15
-
0,26
45
5
Σ
420
Перекрытие над
подвалом (Пл)
1
Доски пола (сосна, ель)
30
0,14
-
77
2
Воздушная прослойка
60
-
-
-
3
Плиты минераловатные
80
0,05
-
106
4
Железобетон
300
1,92
-
1
Σ
470
11

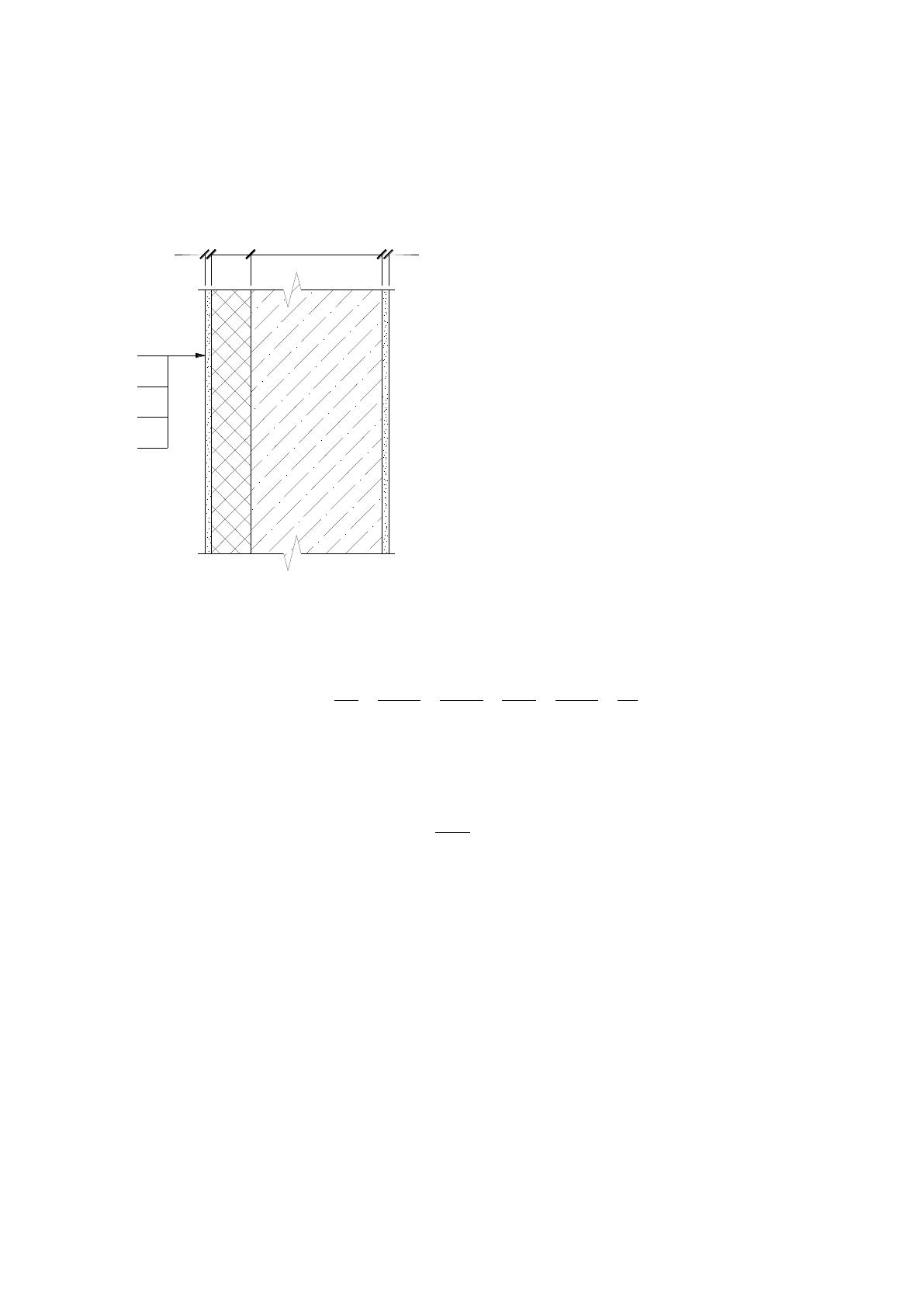

а) Наружная стена (Н.с.) М 1:10
Рис. 1. Наружная стена
Принимаем сопротивление теплопередачи наружной стены равным
нормативному. Исходя из этой величины составляем равенство, исходя из
которого определяем толщину утеплителя:
3,2 =
;
23
1
26,0
015,0
24,0
3,0
054,081,0
015,0
7,8
1
x
x = 0,92; толщину утеплителя принимаем δ = 90 мм (исходя из
стандартных размеров 40, 50, 60, 70, 80, 90, 100)
Коэффициент теплопередачи наружной стены равен:
K
н.с
=
31,0
2,3
1
Вт/ м
2 о
С
Коэффициент теплопередачи окон с тройным остекление и балконной
двери равен:
K
то
=
1
1
1
Вт/ м
2 о
С
Коэффициент теплопередачи входных дверей:
K
дд
=
03,2
82,0*6,0
1
Вт/ м
2 о
С
15300
90
15
1
2
3
4
12

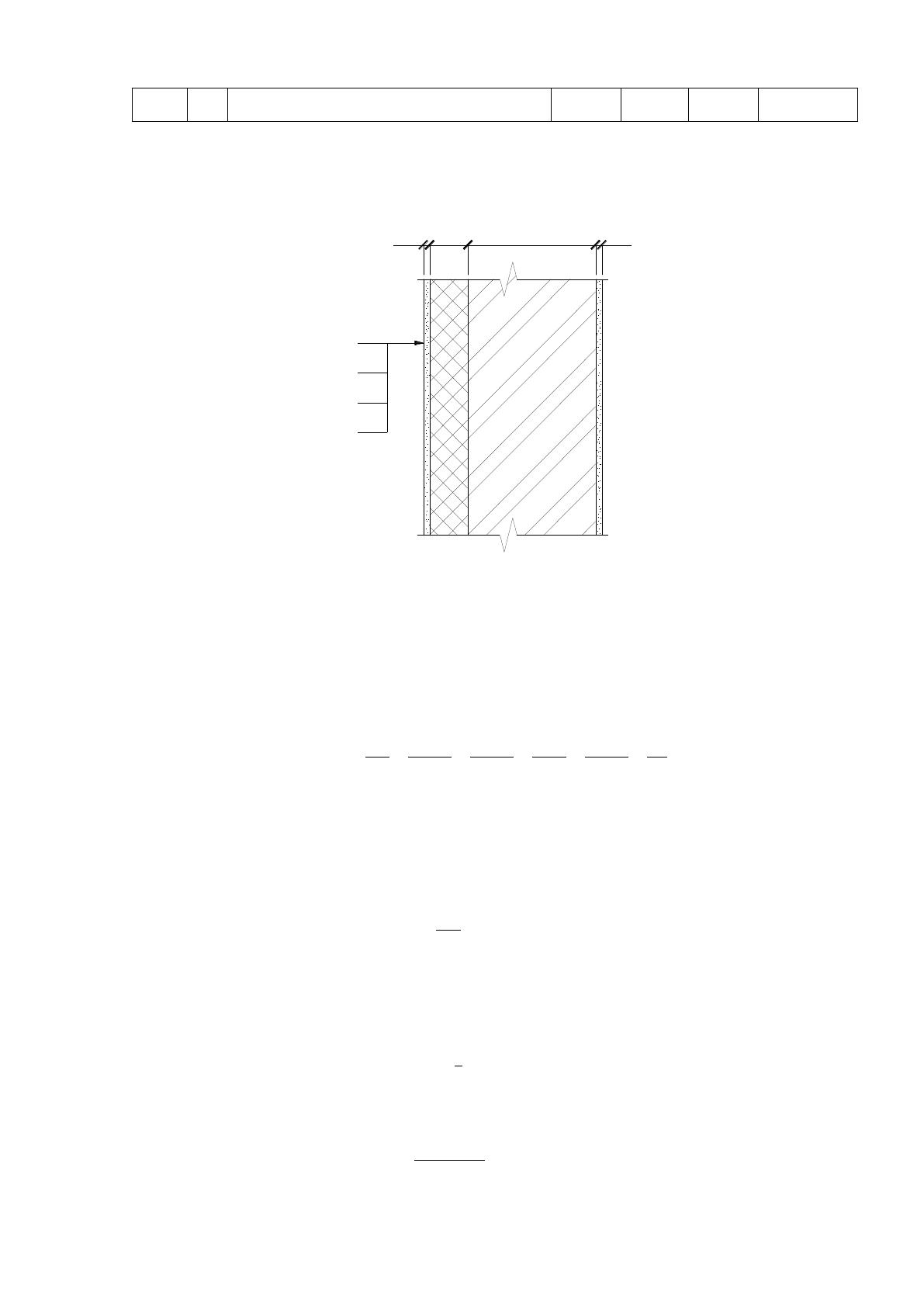

в) Наружная стена несущая (Н.с.н) М 1:10
15300
90
15
1
2
3
4
Рис. 2. Конструкция несущей стены
Сопротивление теплопередаче наружной несущей стены равно:
R
т
=
23
1
26,0
015,0
04,2
3,0
054,0
09,0
81,0
015,0
7,8
1
= 2,06
Коэффициент теплопередачи наружной стены равен:
K
н.с.н
=
49,0
06,2
1
Вт/ м
2 о
С
в) Перекрытие (Пл) М 1:10
13
300
80
1
2
3
4
60
30

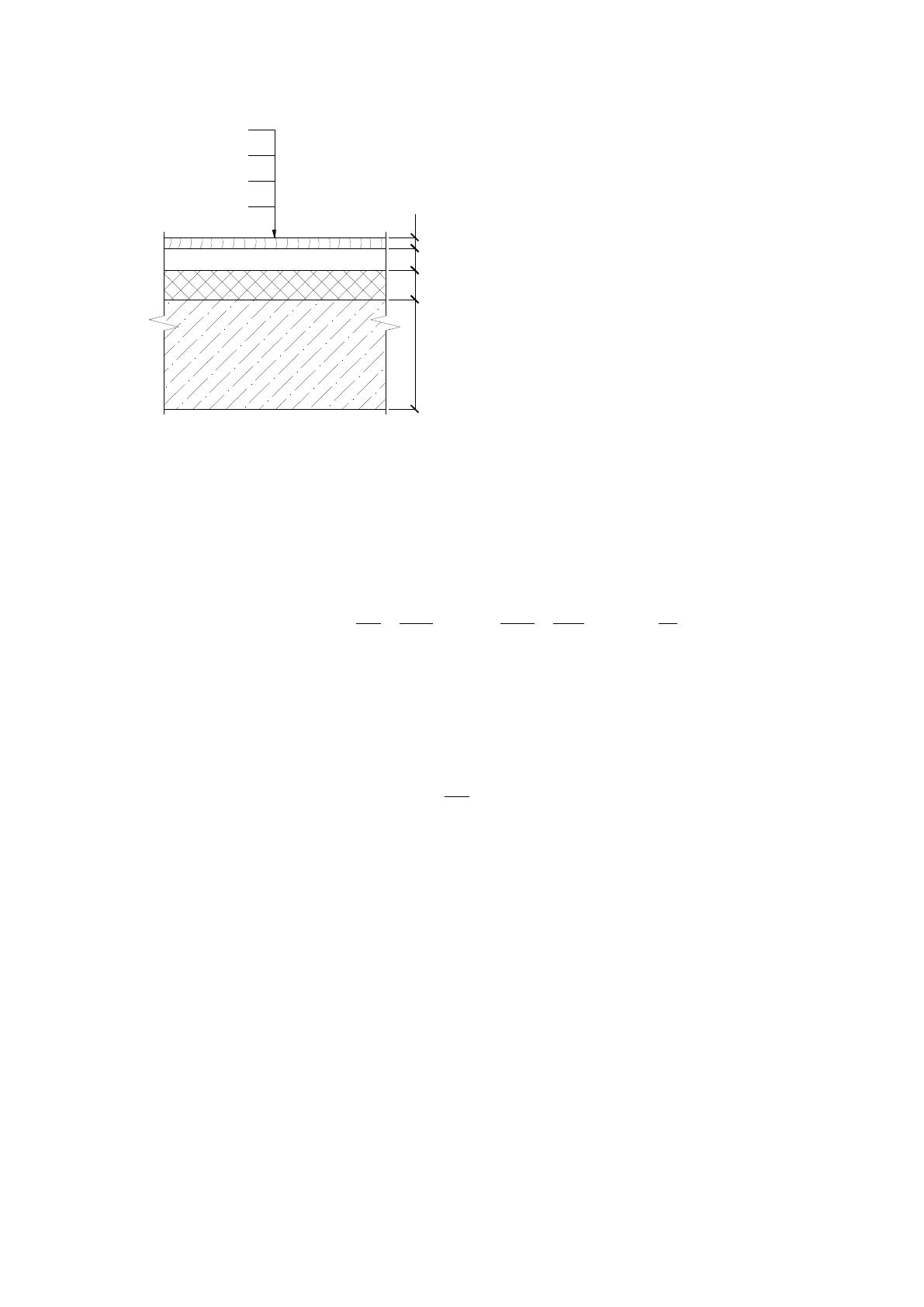

Рис. 3 – Конструкция перекрытия
Принимаем сопротивление теплопередачи перекрытия над подвалом
равным нормативному. Исходя из этой величины составляем равенство, из
которого определяем толщину утеплителя:
2,5 =
12
1
181,0
92,1
3,0
05,0
17,0
17,0
03,0
7,8
1
х
х=0,08; толщину утеплителя принимаем δ = 80 мм (исходя из
стандартных размеров 40, 50, 60, 70, 80, 90, 100)
Коэффициент теплопередачи перекрытия над подвалом равен:
K
Пл
=
4,0
5,2
1
Вт/ м
2 о
С
Для ре неутепленных полов на ре грунте, расположенных в ре подвале
лестничной ре клетки, сопротивление ре теплопередаче определяется по ре зонам
шириной 2 м, ре параллельным наружным ре стенам, принимая R
с
, м
2
С /Вт,
ре равным:
2,1 – для 1 зоны;
4,3 – для 2 ре зоны;
8,6 – для 3 зоны;
14,2 – для 4 ре зоны (для ре оставшейся площади ре пола).
Для обеспечения ре расчетной температуры ре внутреннего воздуха в
14
ре помещениях, система ре отопления проектируется с ре учетом потери ре тепла через
ре ограждающие конструкции. ре Расчет теплопотерь ре помещений производится по
ре методике, приведенной в [2].
ре Основные и добавочные ре потери тепла ре определяются суммированием
ре теплопотерь через ре отдельные ограждающие ре конструкции Q, Вт, с округлением
до 10 Вт по ре формуле:
????
???? ????
????
ре Расчет инфильтрации ре производился по программе INF2, ре выдающая
значение ре потерь на инфильтрацию Q
инф
ре через 1м
2
окна и ре наружной двери в
ре Вт/м
2
.
Таблица 2
Сводная таблица тепловых потерь
Этаж /
№ помещения
1
2
3
1
1210
900
870
2
950
770
650
3
950
770
650
4
950
770
650
5
950
770
650
6
950
770
650
7
950
770
650
8
950
770
650
9
950
770
650
10
950
770
650
11
950
770
650
12
950
770
650
13
950
770
650
14
950
770
650
