СОДЕРЖАНИЕ
ВВЕДЕНИЕ 4
ГЛАВА 1. ГЕНЕРАЛЬНЫЙ ПЛАН, РАЗРАБОТКА ПРОЕКТА
ПЛАНИРОВКИ ПРИЛЕГАЮЩЕЙ ТЕРРИТОРИИ 6
1.1. Общее описание объекта 6
1.1.1. Место расположения проектируемого объекта, описание участка
и окружающей застройки 6
1.1.2. Геология, топография и другие естественные условия по
участку 6
1.2. Функциональный процесс, осуществляемый в здании 9
1.3. Генеральный план участка и благоустройство территории 10
1.3.1. Описание решений генерального плана 10
1.3.2. Схема планировочной организации земельного участка 13
1.3.3. Благоустройство территории 14
1.3.4. Размещение и комплектность детских городков на территории
центра 16
ГЛАВА 2. АРХИТЕКТУРА, ТЕХНОЛОГИЯ И ОРГАНИЗАЦИЯ
СТРОИТЕЛЬСТВА 18
2.1. Архитектурно-планировочное и строительное решения 18
2.2. Конструктивное решение здания 20
2.3. Внутренняя и наружная отделка 22
2.4. Инженерное оборудование и сети 23
2.5.1. Подсчёты объёмов работ, определение трудоёмкости 27
2.5.2. Выбор методов и способов производства строительно-
монтажных работ 40
2.5.3. Потребность строительства в основных строительных машинах 47
2.5.4. Технологическая карта на устройство наружных стен здания 50
2.5.5. Определение потребности в административных и санитарно-
бытовых зданиях 57
6
2.5.6. Организация временного электро- и водоснабжения 60
ГЛАВА 3. ЭКОНОМИКА, ЭКОЛОГИЯ И БЕЗОПАСНОСТЬ РЕШЕНИЙ
ПРОЕКТА 62
3.1. Экономическая часть 62
3.1.1. Объектная смета 62
3.1.2. Сводный сметный расчет 64
3.2. Охрана труда и пожарная безопасность рассматриваемой
территории 65
3.3. Защита окружающей среды, ограничения вредных воздействий в
условиях застройки 74
ЗАКЛЮЧЕНИЕ 79
СПИСОК ИСПОЛЬЗОВАННОЙ ЛИТЕРАТУРЫ 80
7
ВВЕДЕНИЕ
В связи с масштабным строительством жилых комплексов и новостроек,
возникла необходимость в развитии инфраструктуры. Особенное внимание
сейчас уделяется организации детского досуга, поэтому стали создаваться
детские развивающие центры и площадки.
Строительство данных социальных объектов значительно отличается от
других сооружений, так как имеет ряд особенностей, требований и
нормативов.
Строительство детского центра осуществляется в соответствии с
определенными нормами и стандартами. Основными требованиями к
строительству данного вида досуговых центров являются:
- санитарные;
- гигиенические;
- пожарные.
Это значит, что материалы, которые используются для строительства,
должны соответствовать ГОСТ и другим техническим условиям.
Цель работы: разработка архитектурно-конструкторских и
организационно-технологических решений по строительству детского центра,
анализ и разработка мероприятий по освоению и благоустройству
прилегающей к центру территории.
В соответствии с поставленной целью определены следующие задачи:
- теоретическое обоснование вопросов благоустройства территорий,
градостроительная характеристика рассматриваемой территории;
- разработка архитектурно-компоновочных решений здания, описание
генерального плана, инженерно-геологическая характеристика участка;
- разработка методов и способов производства работ, выбор монтажного
механизма, календарное планирование строительства, разработка
технологической карты на один из ведущих строительных процессов;
8
- разработка решений стройгенплана, расчет потребности в инвентарных
зданиях, ресурсах;
- рассмотрение вопросов охраны труда на строительной площадке.
Структурно выпускная квалификационная работа включает в себя
введение, три главы, заключение, список использованной литературы:
- в первой главе изучаются характеристики района строительства,
проводится проектирование архитектурно-планировочных и конструктивных
решений здания, выполняется описание решений генплана;
- во второй главе выполняется разработка вопросов технологии и
организации строительства детского развлекательного центра, производится
выбор машин и механизмов для производства работ, разрабатывается
технологическая карта на устройство наружных стен из кирпича,
разрабатывается календарный план строительства объекта, проектируется
строительный генеральный план с расчётом временных зданий и сооружений
и сетей, рассчитываются технико-экономические показатели по стройгенпану;
- в третьей главе составляется объектный сметный расчет и сводный
сметный расчет, разрабатываются мероприятия по обеспечению безопасности
строительного процесса.
- в заключении обобщаются результаты теоретической и практической
разработки ВКР, формулируются выводы, предложения и рекомендации по
использованию результатов работы;
- в списке использованной литературы приводится перечень всех
литературных источников, в том числе электронных, которые использовались
при написании выпускной квалификационной работы.
9
ГЛАВА 1. ГЕНЕРАЛЬНЫЙ ПЛАН, РАЗРАБОТКА ПРОЕКТА
ПЛАНИРОВКИ ПРИЛЕГАЮЩЕЙ ТЕРРИТОРИИ
1.1. Общее описание объекта
1.1.1. Место расположения проектируемого объекта, описание участка и
окружающей застройки
Здание детского развлекательного центра располагается на участке,
свободном от застройки, спроектировано в соответствии с общей концепцией
окружающей территории, которая предусматривает гармоничное сочетание
современной городской застройки и природной среды.
Проезд и тротуары имеют асфальтобетонное покрытие.
На участке располагаются:
- проектируемое здание;
- стоянки для автомобилей;
- спортивная и детская зоны;
- площадки и проезды;
- элементы благоустройства.
1.1.2. Геология, топография и другие естественные условия
по участку
Климат района, где расположен участок, умеренно-континентальный.
Район расположен в умеренном тепловом и климатическом поясе. Осадков в
среднем выпадает 540—650 мм в год, хотя в отдельные годы выпадало 300, и
900 мм. Ветры возможны любых направлений, но в тёплое время года
преобладают юго-западные, а в холодное — северо-западные.
В геологическом разрезе площадки в период изысканий встречен
комплекс подземных вод, представленный грунтовыми водами и верховодкой.
Водоносные горизонты залегают в песчаных грунтах.
10
В южной части участка изысканий расположены дренажная сеть и
недействующая сеть теплоснабжения.
По улице проходят сети электро- и газоснабжения, а также дренажные.
Согласно инженерно-геологическим изысканиям территория, где
расположен проектируемый объект, отличается мягкой зимой с умеренными
ветрами, метелями, устойчивым снежным покровом и довольно жарким, и
длинным летом.
Район строительства - г. Щелково.
Район строительства в соответствии с СП 131.13330.2012 «Строительная
климатология» и СП 20.13330.2011 «Нагрузки и воздействия» характеризуется
следующими условиями, представленными в таблице 1.1.
Таблица 1.1
Климатологическая характеристика места строительства
Наименование
Показатели
Источник
1
2
3
Климатический подрайон
I В
1
Расчетная температура для проектирования ограждающих
конструкций,
о
С:
1) абсолютная минимальная
2) средняя наиболее холодных суток
3) средняя наиболее холодной пятидневки
-32
-28
-25
То же
"
"
Зона влажности
сухая
"
Внутренняя расчетная температура,
о
С
20
-
Внутренняя относительная влажность воздуха, %
66
-
Продолжительность отопительного периода, сут.
206
[1]
Средняя температура наружного воздуха отопительного
периода,
о
С
-2,2
"
Количество осадков за холодный период
187
за теплый период
114
Преобладающее направление ветра за холодный период
ЮВ
за теплый период
ЮВ, В
11
По результатам бурения и лабораторных исследований грунтов в
разведанном разрезе, согласно ГОСТ 20522-96 выделено 5 инженерно-
геологических элементов (ИГЭ).
ИГЭ-1 выделен в разрезе как техногенный перемещенный грунт.
Представлен суглинком твердым дресвяным (45%), в отдельных пробах
содержание дресвы и щебня достигает до 60-70%. Грунт плотный,
маловлажный.
ИГЭ 2. Элювиальный грунт: суглинок твердый, дресвяный. Вскрыт под
слоем насыпного грунта на глубине от 1,0 до 2,0 м по грунту. Мощность слоя
в верхней южной части площадки от 0,0до 3,0 м в пониженной части достигает
11,0 м. По данным определений грунт представляет собой суглинок (число
пластичности IP–11,3) твердый (IL<0), дресвяный (среднее содержание
крупнообломочных частиц - 26%).
ИГЭ-3. Элювиальный грунт: дресвяно-щебенистый грунт с
суглинистым заполнителем (25-30%). Выделен в разрезе условно как
промежуточный слой между прочноструктурированным элювием (суглинки)
и сильно выветрелыми гранитоидами. Вскрыт скважинами под слоем
элювиального суглинка на глубине от 3,0 до 12,0 м по грунту. Средняя
мощность слоя составляет 5,0-6,0 м. По данным определений грунт
представляет собой щебень с суглинком твердым, реже песок дресвяный.
ИГЭ-4. Коренные магматические породы верхнего палеозоя: гранит,
липарит пониженной прочности. Полускальный грунт, представляющий
собой нерасчлененные гранит, липарит, песчаник от очень низкой прочности
(Rs=0,95 МПа) до пониженной прочности (Rs=4,30 МПа) и выделены в
верхней части скального массива. Мощность слоя от 2,0 м до 8,0 м.
ИГЭ-5. Коренные магматические породы верхнего палеозоя: гранит,
липарит средней прочности и малопрочные. Скальный грунт вскрыт всеми
скважинами на глубине от 9,0 м до 17,0 м по грунту, что составляет по
абсолютным отметкам 32,7 и 13,9 м соответственно. Слой представляет собой
нерасчлененные гранит и липарит от малой прочности (Rs=5,50 МПа) до
12
средней прочности (Rs=28,50 МПа). Вскрытая мощность слоя составляет от
4,0 м до 1,0 м.
1.2. Функциональный процесс, осуществляемый в здании
Детский развлекательный центр является оздоровительным и
воспитательным учреждением для посетителей. Воспитание детей в данном
учреждении играет важную роль в подготовке к их дальнейшему обучению в
средних и высших учебных заведениях.
Детский развлекательный центр предназначается для осуществления
общего и производственного обучения, а также спортивных и культурно-
досуговых мероприятий детей.
Профиль учреждения – детский развлекательный центр, оказывающий
услуги в сфере дополнительного образования и досуга.
Вместимость центра – 200 человек.
Количество персонала – 36 человек, вспомогательный персонал – 7
человек.
Режим работы – односменный.
Технологии образовательных и досуговых программ приняты в
соответствии с усовершенствованными учебными программами.
Здание имеет функциональную схему зального типа.
Здание включает четыре основные группы помещений:
- входная зона (тамбур, вестибюль, гардероб);
- зона отдыха (читальный зал, зал универсального назначения на 550
мест, кафе, комната отдыха);
- административно-хозяйственная зона (административные помещения,
подсобные помещения);
- санитарная зона (туалеты, душевые, уборочные).
Помещения в здании запроектированы зального типа.
Здание двухэтажное.
13
Связь между помещениями и этажами обеспечивается за счет
вертикальных и горизонтальных коммуникаций (коридоров и лестниц). Связь
со вторым этажом осуществляется с помощью трех лестниц.

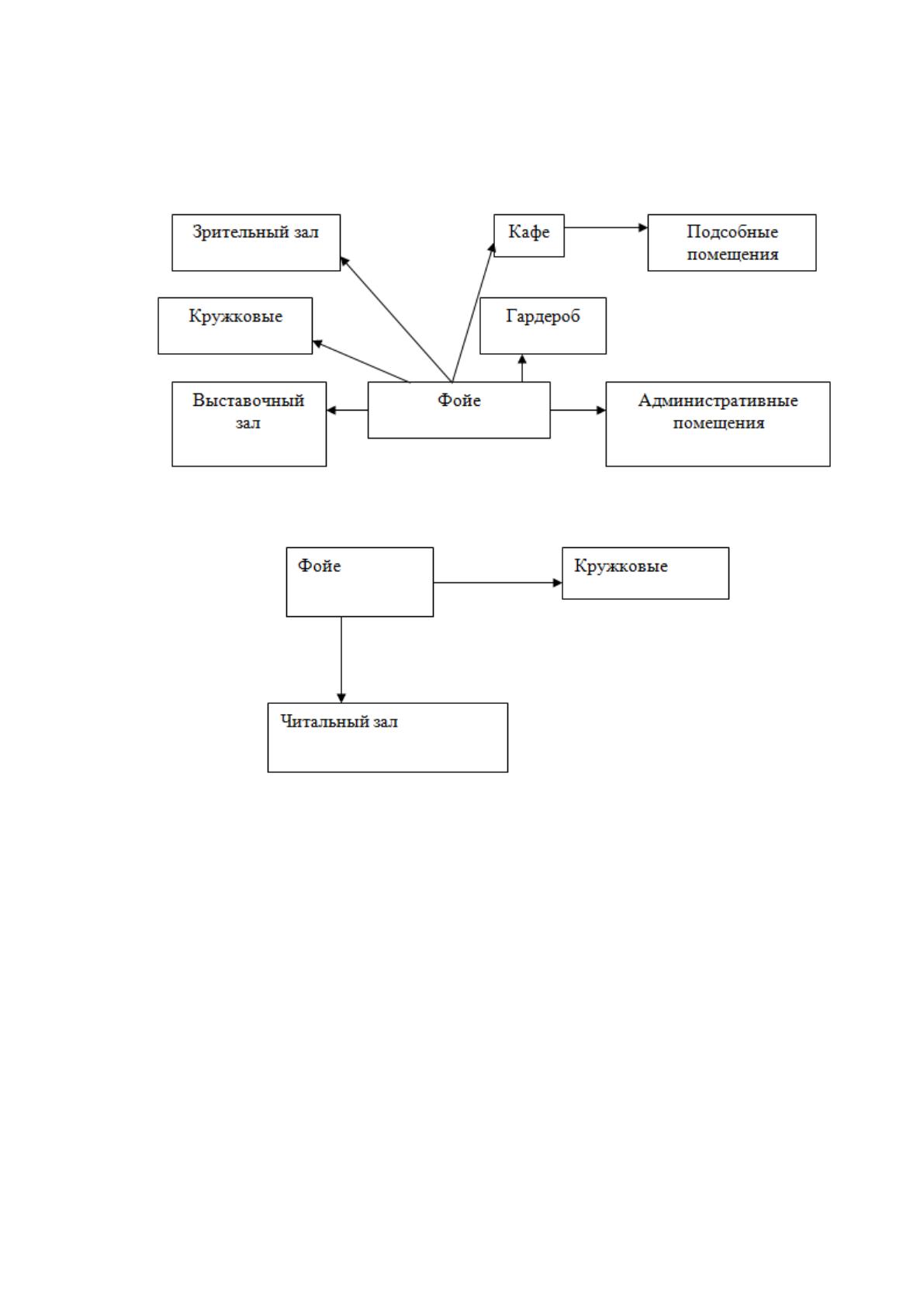

Рис. 1.1. Функциональная схема первого этажа
Рис. 1.2. Функциональная схема второго этажа
1.3. Генеральный план участка и благоустройство территории
1.3.1. Описание решений генерального плана
Для обеспечения необходимых санитарно-гигиенических условий на
площадке проектом предусмотрен комплекс мероприятий по благоустройству
и озеленению.
В соответствии с проектом на участке предусматриваются следующие
объекты:
14
- площадка для временной парковки автомобилей посетителей и
персонала, имеющая выезд на проезжую часть;
- хозяйственная площадка с площадкой для мусорных контейнеров;
Площадки и проезд имеют твердое покрытие.
Вокруг здания выполнена отмостка и тротуар для пешеходов с твердым
покрытием.
Генеральный план здания разработан с учетом окружающей застройки,
существующих инженерных коммуникаций и транспортных связей.
Рельеф участка спокойный, без резких перепадов высот.
Покрытие подъездов к зданию и тротуаров запроектировано из
асфальтобетона.
Водоотвод предусмотрен по асфальтобетонному покрытию
проектируемых проездов с последующим сбросом ливневых и талых вод в
канализационные септики с последующей очисткой воды и использовании ее
на хозяйственные нужды.
Границы санитарно-защитной зоны объектов капитального
строительства, в пределах проектируемого участка, отсутствуют. На
территории находится охранная зона кабеля связи и водовода. При
проектировании, была учтена СЗЗ водовода. Кабель связи подлежит выносу.
Проектом предусмотрено озеленение участка: цветники и газоны.
Строений и зеленых насаждений на участке нет. Спортивные объекты не
являются объектами для которых устанавливаются санитарно-защитные зоны.
Проектом предусмотрены подъезды для пожарных машин и возможен
объезд вокруг зданий. Въезды и входы на участок, проезды, дорожки
покрываются асфальтом.
Здание оборудовано инженерными сетями: водопровода, канализации,
электроснабжения, отопления.
Отходы, образующиеся в ходе строительства и эксплуатации объекта,
подлежат вывозу на полигон промышленных отходов или на
специализированные предприятия по переработке и утилизации отходов.
