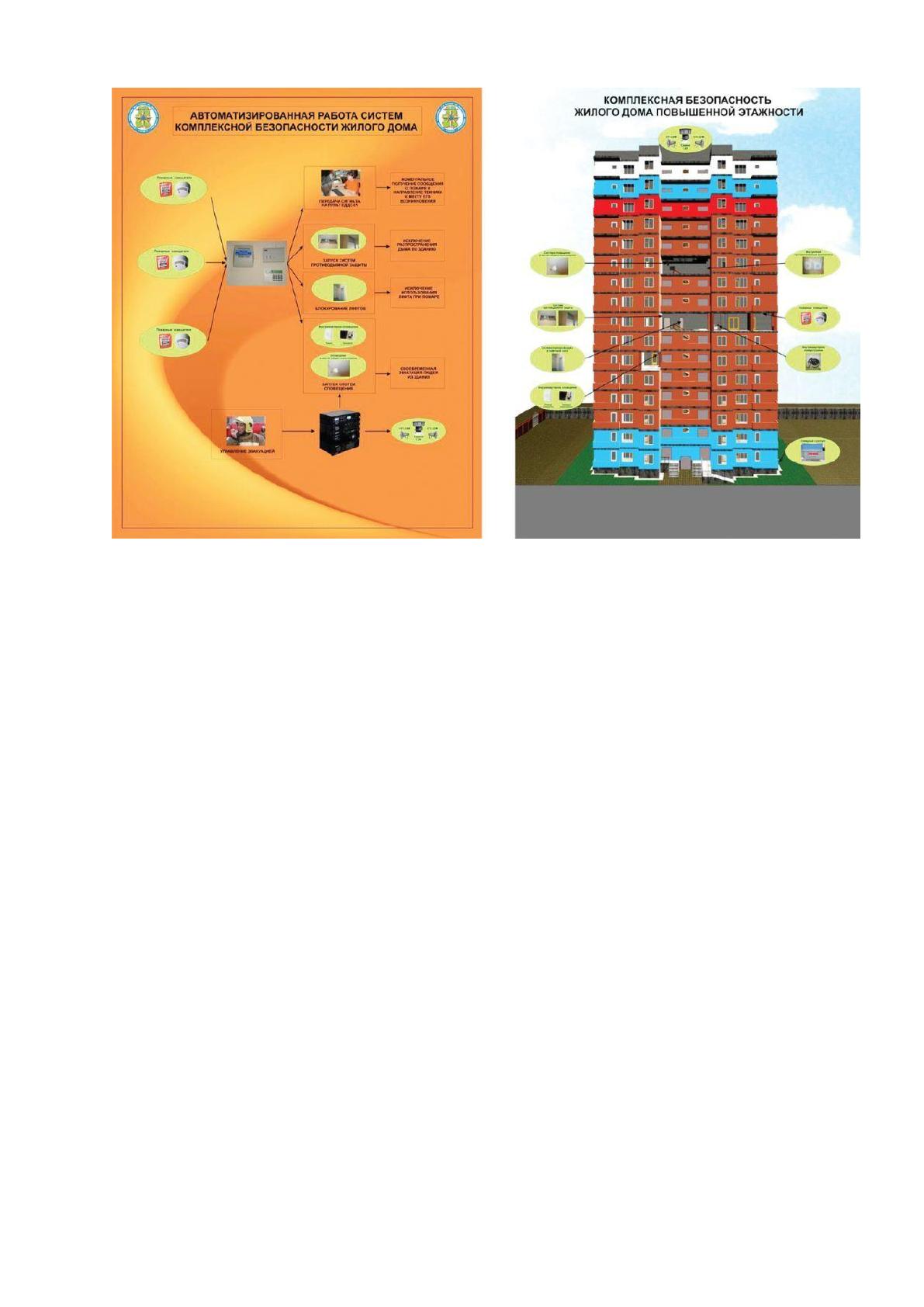

Рисунок 1 – Комплексная безопасность жилого дома
1.3. Показатели степени риска при возникновении аварийных ситуаций
Таким образом, законом установлено, что индивидуальный пожарный
риск отвечает требуемому, если отвечает следующему равенству:
Н
ВВ
QQ
(1)
Статистические данные о частоте возникновения пожара в здании берутся
для жилых зданий с помещениями общественного назначения.
То есть указанная частота принимается равной 9,72·10
-5
в расчете на
одного работника.
Таким образом, учитывая, что максимально возможное количество
человек в здании равно 950 человек и посетителей 80 (то есть всего 1030
человек), то частота возникновения пожара равна следующему равенству,
согласно формуле 1:
9,72·10
-5
∙1030 = 9,8·10
-2
26
Для обеспечения допустимого значения уровня пожарного риска (то есть
не более одной миллионной в год), необходимо выполнение целого комплекса
инженерно-технических и организационных мероприятий, которые
заключаются в следующем:
одновременное нахождение в здании не более расчетного числа
людей;
устройство системы оповещения и управления эвакуацией людей;
устройство автоматических установок пожаротушения и
сигнализации.
1.4 Характеристика основных технологических процессов, зданий и
сооружений с точки зрения пожарной опасности
Вся характеристика помещений и пожароопасных материалов, ввиду
своего очень большого объема, вынесена в приложение 4 к настоящей работе.
Согласно действующему ГОСТ Р 12.3.047-2012 «Система стандартов
безопасности труда (ССБТ). Пожарная безопасность технологических
процессов. Общие требования. Методы контроля», анализ пожарной опасности
технологических процессов предусматривает сопоставление показателей
пожарной опасности веществ и материалов, обращающихся в технологическом
процессе, с параметрами технологического процесса.
Определение пожароопасных ситуаций на производственном объекте
должно осуществляться на основе анализа пожарной опасности каждого из
технологических процессов и предусматривать выбор ситуаций, при реализации
которых возникает опасность для людей, находящихся в зоне поражения
опасными факторами пожара и сопутствующими проявлениями опасных
факторов пожара.
Более нагладно указанные данные представлены на рис. 2.
27

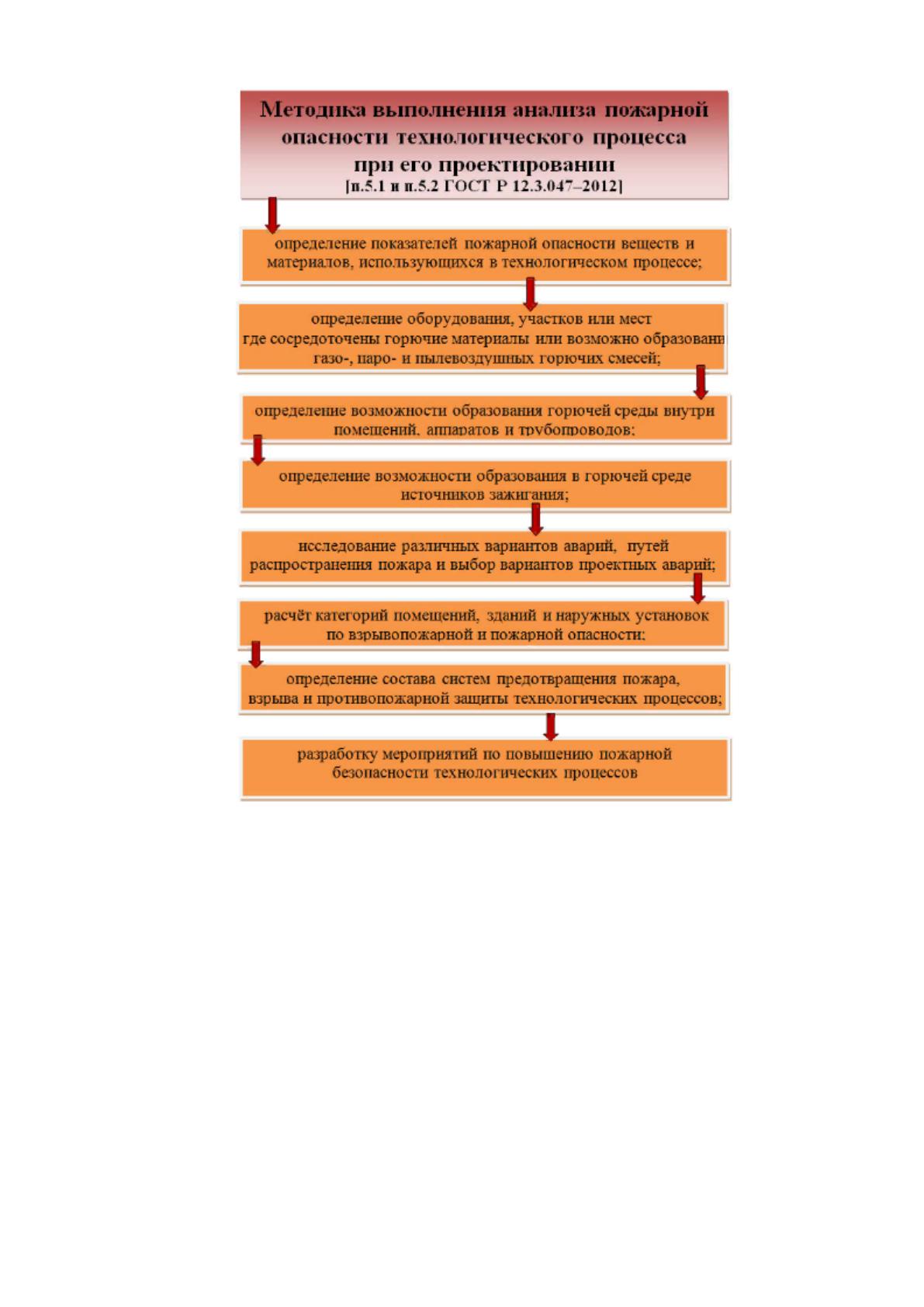

Рисунок 2 – Методика выполнения анализа пожарной опасности
технологического процесса при его провектировании
1.5 Общие решения по проектируемым системам пожаровзрывозащиты
Далее рассмотрим более детально виды помещений и проектируемые в них
системы пожаровзрывозащиты.
Подземная автостоянка.
На системе автоматического пожаротушения подземной автостоянки
устанавливаются спринклеры СВН-12, диаметром 12 мм с термозамком на
28
температуру срабатывания 68°С. Установка спринклеров предусматривается
розеткой вниз.
Торгово-офисные помещения.
На системе автоматического пожаротушения торгово-офисных
помещений устанавливаются спринклеры СВН-10, диаметром 10 ммс
термозамком на температуру срабатывания 68°С, скрытой установки с
декоративными крышками.
Подключение спринклеров торгово-офисных помещений к
распределительному трубопроводу производить при помощи стальной
гофрированной трубы с применением комплекта крепления спринклеров к
подвесному потолку, либо при помощи стального патрубка Вид присоединения
выбирать исходя из удобства монтажа.
Водоснабжение.
Источником водоснабжения системы пожаротушения являются сети
внутреннего водоснабжения проектируемого здания.
Вода к насосной установке автоматического пожаротушения подается
двумя трубопроводами диаметром Ду150.
Подача воды в систему автоматического пожаротушения осуществляется
с помощью автоматической насосной станции АНПУ 4 АЦМС 4046-3-2,
установленной в помещении насосной.
Насосная повысительная станция состоит из трех рабочих и одного
резервного насоса марки АЦМС 4046-3-2.
Для поддержания постоянного давления в системе предусмотрен жокей-
насос марки АЦМСН 4003-08 с мембранным баком V=80 л.
Система автоматического пожаротушения.
Расчет системы автоматического пожаротушения выполнен в
соответствии с СП 5.13130.2009
Проектом предусмотрена установка из трех секций, на каждый этаж
отдельная.
29
Узлы управления секциями спринклерной системы установлены в
помещении насосной.
Узлы управления устанавливаются вертикально.
На питающий трубопровод секции пожаротушения подземной
автостоянки устанавливается узел управления Ду100 УУ - C100/1.6В-ВФ.04
"прямоточный-100"-01.
На питающих трубопроводах к секциям пожаротушеня торгово-офисных
помещений утанавливаются узлы управления Ду65 УУ - С65/1,6В-ВФ.04
"прямоточный-65"-01
В узлах управления используется клапаны контрольно-сигнальные
"Класс".
Время срабатывания узлов управления 10 сек.
Магистральные и разводящие трубопроводы системы противопожарного
водопровода выполнены из труб стальных электросварных, согласно ГОСТ
10704-91*.
В помещении насосной для подключения автоматической установки
пожаротушения к передвижной пожарной технике предусмотрены
трубопроводы с выведенными наружу патрубками, оборудованными
соединительными головками ГМ-80(п. 6.7 СниП 21-02-99*, п.5.10.20 СП
5.13130.2009).
Жилая часть (надземная).
Система противопожарной защиты здания состоит из пяти
самостоятельных автоматических установок:
одна общая установка для жилой части здания, охватывающая все
секции;
четыре независимые установки в офисных помещениях,
расположенные каждая в отдельном пожарном отсеке.
Автоматическая установка жилой части здания состоит из следующих
подсистем:
30
автоматической установки пожарной сигнализации;
системы оповещения;
системы управления дымоудалением из внеквартирных коридоров и
подпора воздуха в шахты лифтов;
автоматической установки пожаротушения мусоросборных камер.
Автоматические установки в офисных помещениях состоят из следующих
подсистем:
автоматической установки пожарной сигнализации;
системы оповещения.
Автоматическая установка пожарной сигнализации предназначена,
главным образом:
для раннего обнаружения и определения места очага пожара в
защищаемых помещения;
выдачи сигналов «Внимание», «Пожар», «Неисправность»:
дежурному персоналу,
на системы оповещения,
управления эвакуацией,
управления дымоудалением и подпора воздуха в шахты лифтом
и другие инженерные системы.
Система оповещения и управления эвакуацией предназначена для
своевременного оповещения людей о пожаре с подачей световых и звуковых
сигналов.
31
2 РАЗРАБОТКА СИСТЕМЫ ПОЖАРОВЗРЫВОЗАЩИТЫ
ОБЪЕКТА
2.1 Состав и работа автоматических установок модульного
пожаротушения
2.1.1 Основные технические решения
Автоматическая установка пожарной сигнализации предназначена для
раннего обнаружения и определения места очага пожара в защищаемых
помещениях и выдачи сигналов «Внимание», «Пожар», «Неисправность»
дежурному персоналу и на системы оповещения и управления эвакуацией,
управления дымоудалением и подпора воздуха в шахты лифтом и другие
инженерные системы (рис. 3).

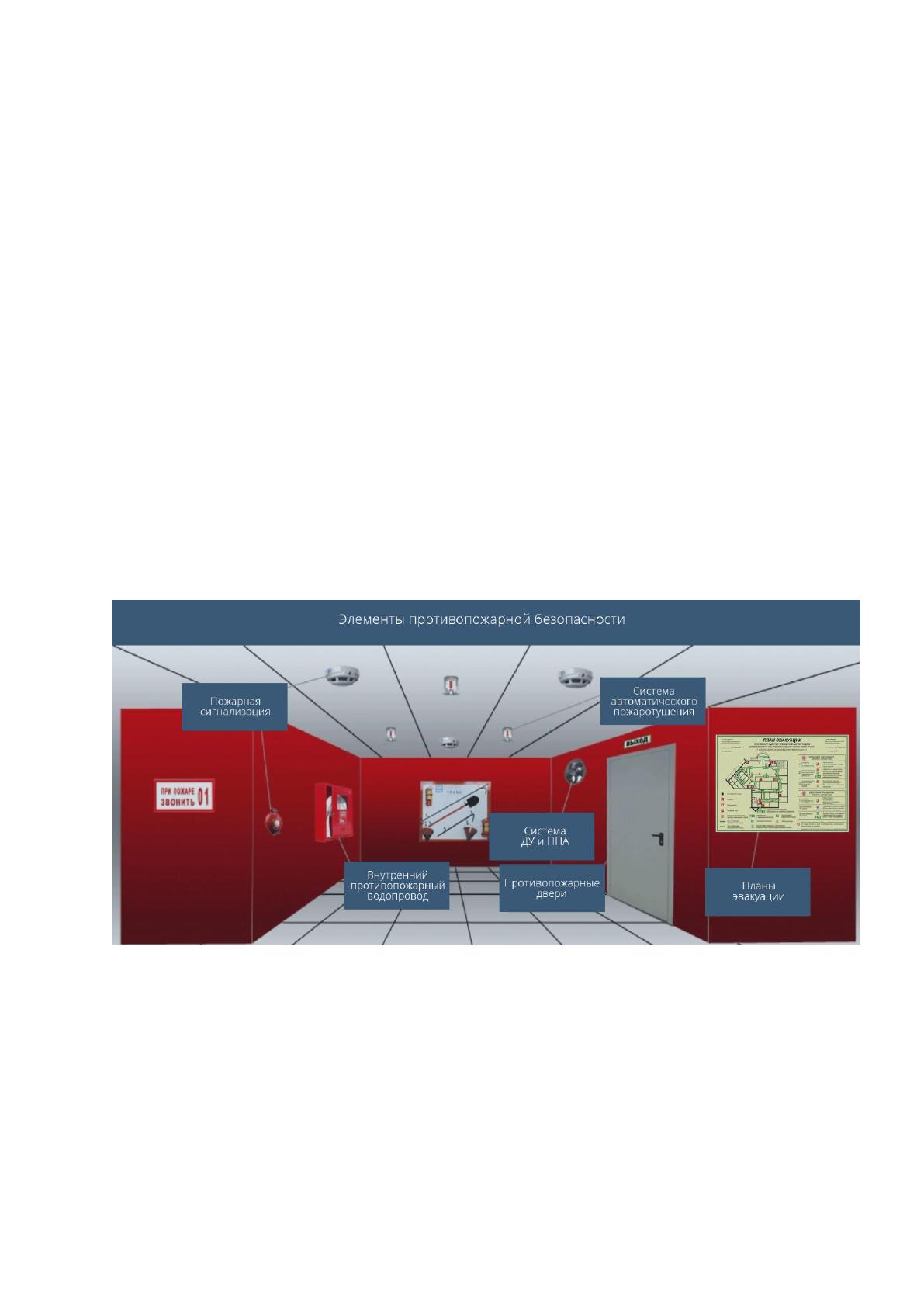

Рисунок 3 – Элементы противопожарной безопасности
Далее рассмотрим более подробно, за что и какая система отвечает в
общем комплексе пожаровзрывозащитной системе.
32
Система оповещения и управления эвакуацией предназначена для
своевременного оповещения людей о пожаре с подачей световых и звуковых
сигналов.
Система дымоудаления из вне квартирных коридоров жилой части здания
и система подпора воздуха в шахты лифтов предназначены для обеспечения
безопасной эвакуации людей из здания при пожаре.
Спринклерная система водяного пожаротушения предназначена для
обнаружения и автоматического тушения очага пожара в мусоросборных
камерах.
Система газового пожаротушения предназначена для автоматического
тушения очага пожара в технических помещениях без пребывания в них
персонала.
2.1.2 Размещение оборудования
Жилая часть здания.
Противопожарная защита жилой части здания построена на базе пульта
контроля и управления (ПКУ) пожарно-охранного «С2000».
ПКУ «С2000» устанавливается в помещении дежурного по подъезду на
первом этаже в третьей секции.
В остальных секциях в помещениях дежурного по подъезду
устанавливаются клавиатуры «С2000-К».
В каждой секции устанавливаются приборы приемно-контрольные
охранно-пожарные (ППКОП) «СИГНАЛ-20П SDM» и необходимое количество
блоков сигнально-пусковых «С2000-СП1». Все приборы объединены в единую
систему и подключены к ПКУ «С2000» по интерфейсу RS-485.
Согласно НПБ-110-03, СНиП 31-01-2003 жилая часть здания оборудуется
автоматической пожарной сигнализацией.
В прихожих квартир устанавливаются автоматические тепловые пожарные
извещатели ИП103 4/1 А2 «МАК-1» исп. 011*.
33
Во внеквартирных коридорах, лифтовых холлах, вестибюлях на первых
этажах, помещениях дежурного по подъезду, в машинных помещениях лифтов,
в помещениях кондоминиума и мусоросборных камерах устанавливаются
автоматические дымовые пожарные извещатели ИП 212-45.
Отдельными ШС защищаются помещения на первом этаже, машинные
помещения лифтов, мусоропровод и мусоросборная камера, помещения
кондоминиума.
ШС программируются по типу 2 – без определения двойного
срабатывания.
Согласно НПБ 104-03 жилая часть здания оборудуется СОУЭ первого типа
со звуковым способом оповещения.
В каждой квартире в прихожей, а также в вестибюлях на первых этажах
устанавливаются звуковые пожарные оповещатели МАЯК-12-3М.
Включение СОУЭ происходит по сигналу от ПКУ «С2000» через релейный
выход ППКОП «СИГНАЛ-20П SDM».
Офисные помещения.
Согласно НПБ-110-03 офисная часть здания оборудуется автоматической
пожарной сигнализацией.
Противопожарная защита административной части здания построена на
базе ППКОП «СИГНАЛ-20П SDM».
Офисная часть здания разделена на пожарные отсеки:
первый отсек – первая секция (отм. -3.000, отм. 0,000);
второй отсек – вторая и третья секции (отм. -3.000, отм. 0,000);
третий отсек – четвертая и пятая секции (отм. 0,000);
четвертый отсек – шестая секция (отм. 0,000).
В каждом отсеке устанавливается по одному ППКОП «СИГНАЛ-20П
SDM».
34
ППКОП «СИГНАЛ-20П SDM» анализируют состояние своих ШС,
управляют своими релейными выходами по заранее определенной программе.
Резервные шлейфы ППКОП «СИГНАЛ-20П SDM» можно использовать
для организации охранной сигнализации, при этом необходимо обеспечить
резерв по шлейфам не менее 10 %, т.е. может использоваться не более 18
шлейфов из 20.
Согласно НПБ 104-03 офисная часть здания оборудуется СОУЭ второго
типа со звуковым и световым способами оповещения.
В коридорах устанавливаются звуковые пожарные оповещатели МАЯК-
12-3М, обеспечивающие во всех помещениях необходимый уровень звука.
2.1.3 Автоматизация системы пожаротушения
Система противопожарной защиты здания построена на оборудовании
фирмы НВП «БОЛИД»:
пульта контроля и управления пожарно-охранного «С2000» в жилой
части здания;
приборов приемно-контрольных охранно-пожарных «СИГНАЛ-20П
SDM»;
клавиатур «С2000-К»;
блоков сигнально-пусковых «С2000-СП1».
В проекте также предусмотрено применение другого оборудования фирмы
НВП «БОЛИД»:
устройств коммутационных УК-ВК/01;
резервированных источников питания РИП-12 исп. 01 и РИП-12 исп.
05;
боксов для аккумуляторных батарей 2х17 А∙ч-12В.
