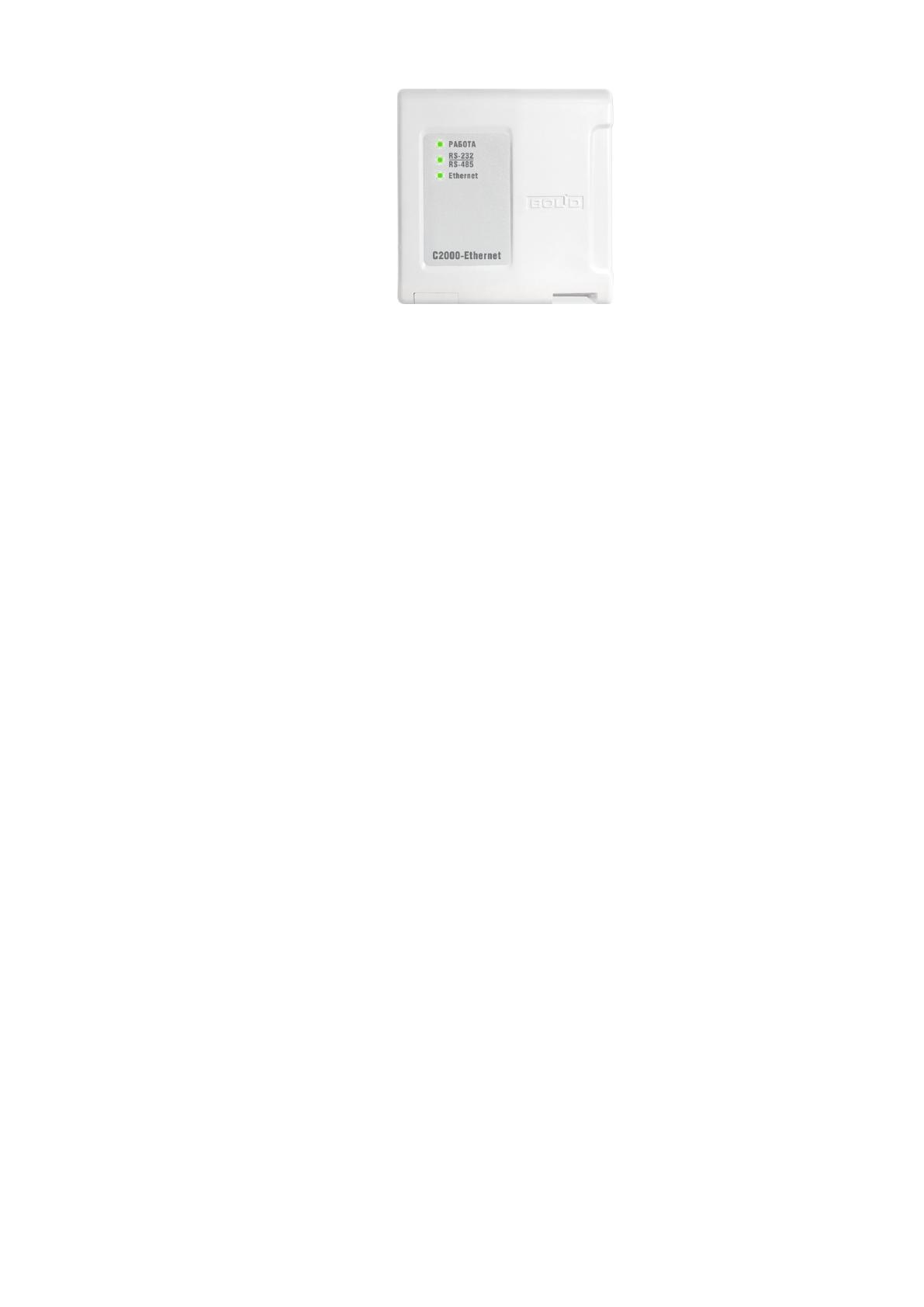

Рисунок 10 Внешний вид конвертера интерфейсов C2000-Ethernet
Параллельно каждому контроллеру подключен так называемый датчик
присутствия в нормально разомкнутом состоянии. Это необходимо для того,
чтобы сигнализировать о выходе из строя конкретного контроллера.
При прикладывании карточки с идентификатором контроллер опраши-
вает сервер (см. ниже) о правах доступа и регистрирует это событие. Контрол-
лер также способен работать в автономном режиме в случае отсутствия доступа
к серверу.
За сбор и накопление данных с удалѐнных контроллеров отвечает сервер
СКУД, работающий под управлением Windows Server 2016 R2 с установленной
СУБД MS SQL Server 2012.
Обмен данными по ЛВС от контроллеров к серверу происходит по внут-
реннему протоколу Орион, в котором используется шифрование данных. На
стороне сервера работает установленное серверное ПО, которое, получая из се-
ти данные, расшифровывает его и складывает в хранилище данных.
На рабочем компьютере сотрудника службы безопасности установлено
программное обеспечение АРМ Орион, с помощью которого происходит
управление каждым контроллером. С помощью специализированного ПО воз-
можно не только проверить связь с контроллером, но и получать список собы-
тий с каждого подключенного к контроллеру модуля: будь то регистрация со-
бытия от считывателя или срабатывание сигнализации.
Обобщѐнная схема решения представлена на Рисунке 11.
66
С2000-4
С2000-2 С2000-2
АРМ Орион
С2000-
Ethernet
RS-485
Сеть бизнес-центра
Сервер СКУД Орион
Сеть предприятия
Ethernet
Внутренний протокол
Орион-Про
Ethernet
Ethernet
АРМ Охраны БЦ
Ethernet
TCP/IP
TCP/IP
Ethernet
Внутренний протокол
Орион-Про

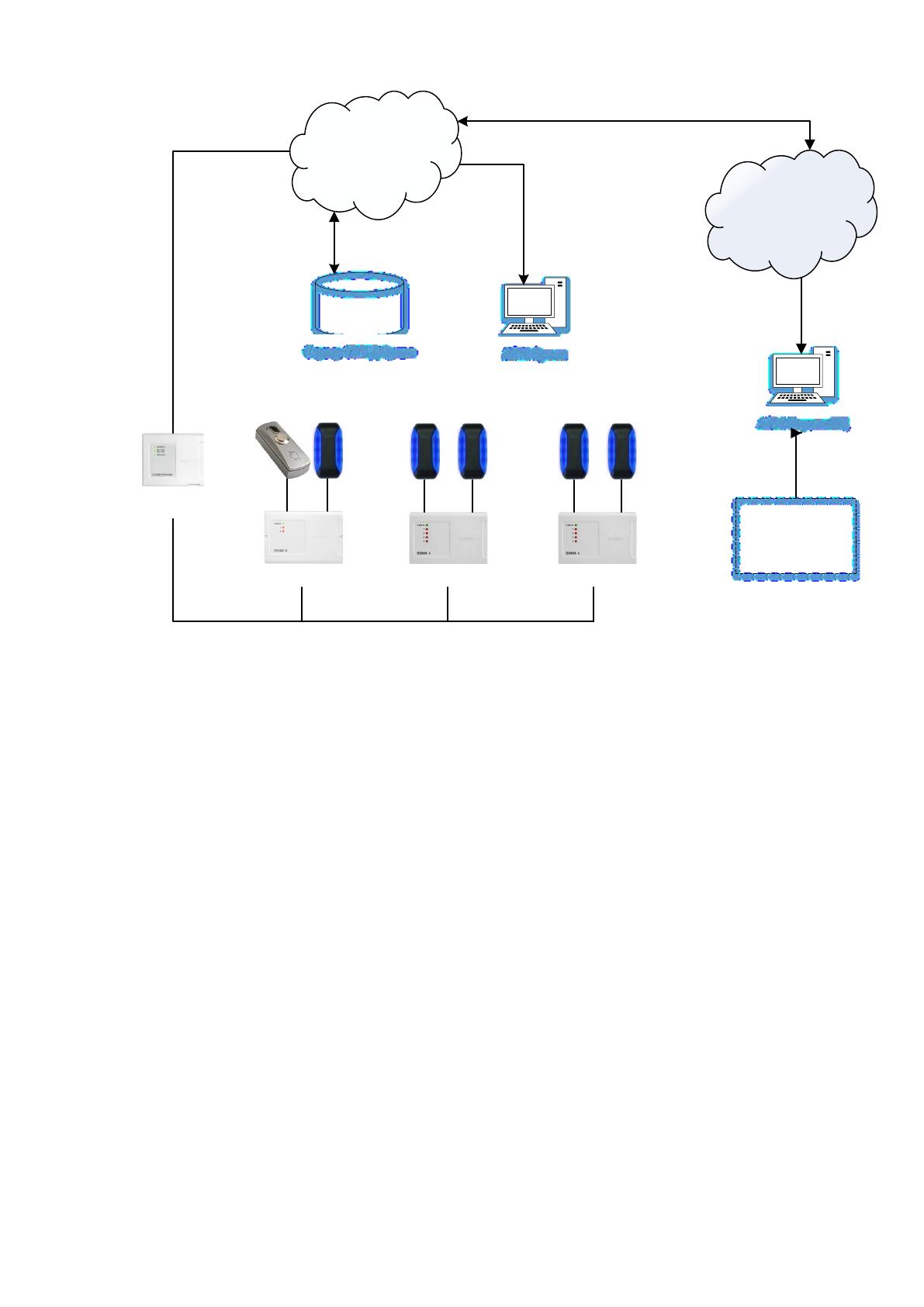

Рисунок 11 Обобщённая схема решения
Обмен данными между АРМ сотрудника службы безопасности и серве-
ром СКУД происходит по протоколу TCP/IP.
Последние несколько слов об ограничениях прокладки СКС. Для интер-
фейса RS-485 максимальная длина кабеля составляет 1200 метров, однако с
увеличением длины кабеля снижается и скорость передачи данных (от 9,6 до
115,2 Кбот). При проектировании ЛВС стоит использовать кабель стандарта 5e
длиной не более 100 метров.
Важно, что регистрация прихода на рабочее место производится посред-
ством прикладывания идентификатора к считывателю на проходной. Поэтому
из внутренней корпоративной сети настроено соединение с сетью бизнес-
центра для доступа к внешнему серверу СКУД, с которым происходит обмен.
Система охранного телевидения не подключена напрямую к СКУД, но
вынесена в отдельный контур. Видеокамеры соединяются через ЛВС с видео-
сервером.
67
Модули ОПС подключается к контроллеру посредством специальным
образом выведенных зажимных клемм.
Программирование приборов производится с АРМ сотрудника службы
безопасности, при этом достаточно указать сетевой адрес конвертера, на кото-
ром нужно произвести настройку, а он уже сам опросит контроллеры. Про-
граммировать нужно контроллеры. находящиеся на каждом конвертере отдель-
но.
Внешний вид окна программирования указан на Рисунке 12. Результат
опроса приборов указан на Рисунке 13.

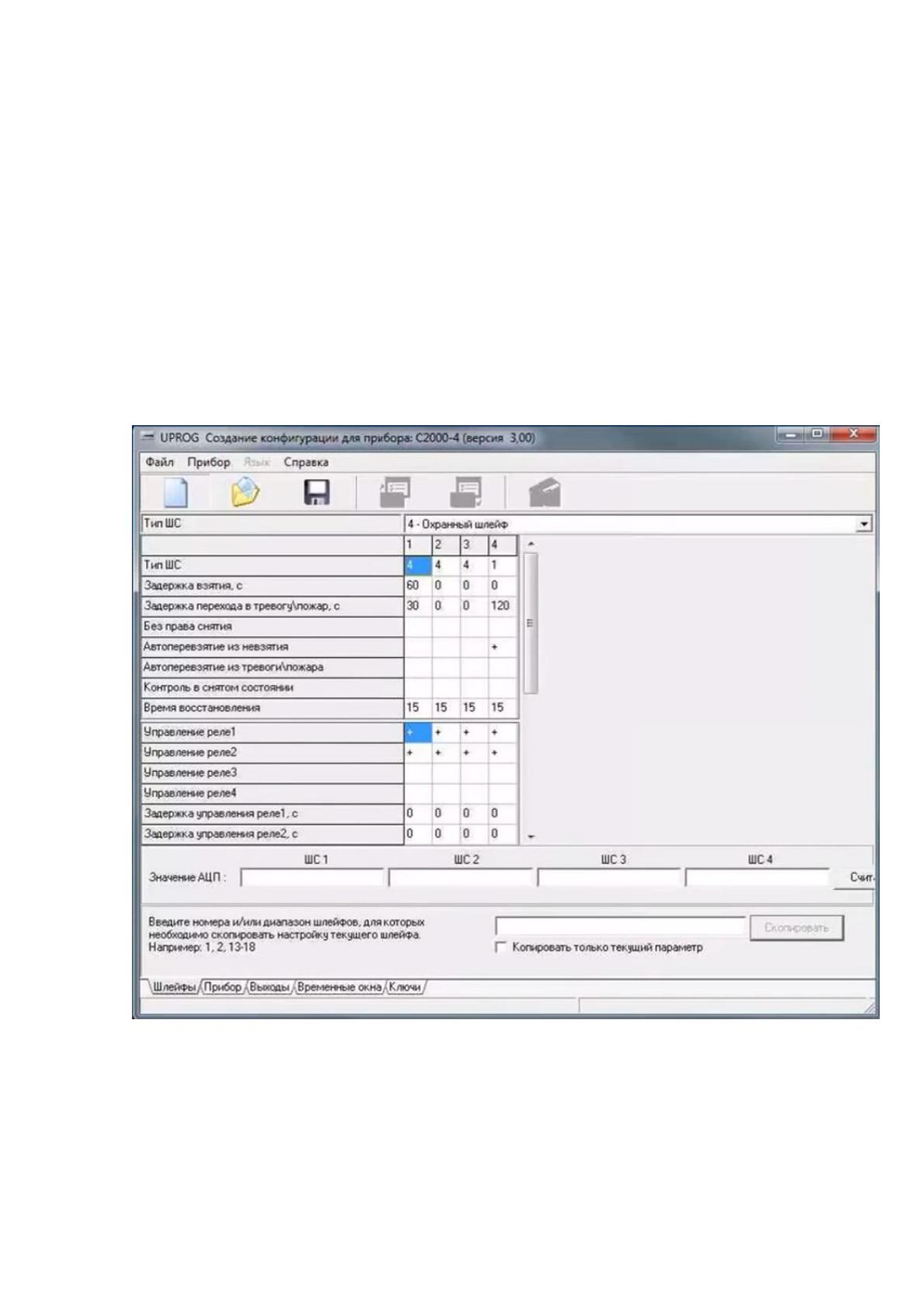

Рисунок 12 Внешний вид окна программирования контроллера
С2000-4.
68

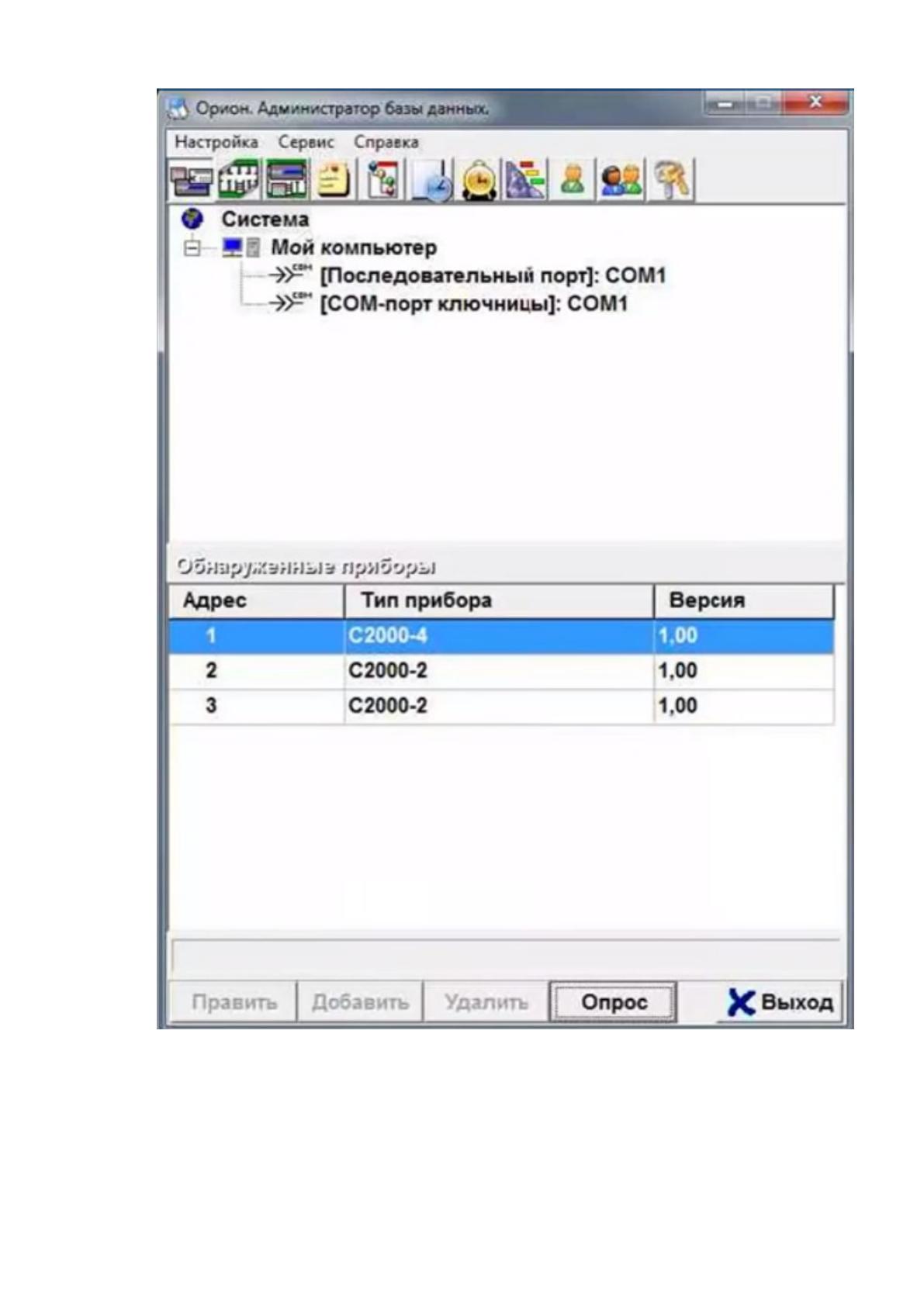

Рисунок 13 Внешний вид окна АРМ с привилегиями администратора
Заключение к Главе 3
Заключительная глава основана на практическом применении описан-
ных в предыдущих главах понятиях. Описана организационная структура ком-
69
пании, приведена еѐ история. Также приведено общее состояние СКУД на
предприятии. Описана методика внедрения применяемого решения, показана
архитектура, описаны трудности, с которыми пришлось столкнуться во время
проектирования.
70
Заключение
В рамках данной работы были решены следующие задачи:
1. выполнено изучение элементов СКУД, описано их назначение; под-
робно описаны принципы действия каждого элемента, рассмотрены
их свойства, описан принцип действия системы в целом;
2. приведена классификация возможных конфигураций систем контроля
и управления доступом; описаны дополнительные возможности, та-
кие как интеграция с охранно-пожарной сигнализацией, системой ох-
ранного телевидения и информационной средой предприятия. Совме-
стно с предыдущим пунктом это помогло углубить знания в области
автоматизированного управления доступом. Также стали понятны
потенциальные возможности для расширения внедряемого решения;
3. произведѐн анализ деятельности компании, приведена еѐ структура;
проведѐн анализ финансово-экономической деятельности из откры-
тых источников. Это позволило оценить масштаб деятельности ком-
пании, оценить необходимость и целесообразность проделываемой
работы;
4. проведено исследования текущего состояния СКУД на предприятии,
где проходила преддипломная практика; показаны недостатки суще-
ствующего решения и указаны способы их устранения. Был описан
процесс организации контрольно-пропускного режима внедряемого
решения. Построение ландшафтной карты позволило спроектировать
необходимые элементы для внедрения, также учесть расположение
отдельных компонентов.
В качестве решения был выбран охранный комплекс производства Бо-
лид, обеспечивающая контроль и управление доступом. Контроллеры выбран-
ной СКУД позволяют не только управлять доступом, но и отслеживать состоя-
ние подключенных к ним элементов. Обмен информацией между элементами
СКУД производится по защищѐнному протоколу Орион.
71
Для успешного внедрения решения была произведена настройка допол-
нительных компонентов, такие как сервер хранения данных и автоматизиро-
ванное рабочее место сотрудника службы безопасности.
Выполнена установка и конфигурирование программного обеспечения
Орион ПРО. Также было произведено наполнение базы данных СКУД пред-
приятия идентификационными метками сотрудников, назначены им права дос-
тупа.
Перспективы развития внедрѐнного решения предусматривают установ-
ку дополнительных модулей охранного телевидения, интеграция их со СКУД.
Также интеграция с охранно-пожарной сигнализацией. В силу того, что АРМ
Орион Про позволяет исполнять отчѐтность о соблюдении трудового режима,
возможна дальнейшая интеграция с информационной системой предприятия.
72
Список использованных источников
1
.
ГОСТ Р 51241-2008 Средства и системы контроля и управления
доступом. Классификация. Общие технические требования. Методы
испытаний. 2008.
2
.
Ворона В.А., Тихонов В.А. Системы контроля и управления
доступом. Москва: Горячая линия – Телеком, 2015.
3
.
ГОСТ Р 53704-2009 Системы безопасности комплексные и
интегрированные. Общие технические требования.
4
.
Зуйков И.Е., Владимирова Т.Л. Системы контроля доступа
(устройства преграждающие управляемые). Минск. 2009.
5
.
Бугаков В.П., Тельный А.В. Технические средства охраны. Системы
контроля и управления доступом. Учебное пособие. Владимир:
Владимирский государственный университет, 2007.
6
.
ГОСТ Р 54831-2011 Системы контроля и управления доступом.
Устройства преграждающие управ-ляемые. Общие технические требования.
Методы испытаний.
7
.
Рекомендации Р 78.36.005-2011 Выбор и применение систем
контроля и управления доступом.
8
.
Раков И. Системы контроля и управления доступом: куда идѐм? //
Алгоритмы безопасности. Apr 2011.
9
.
Волхонский В.В. Системы контроля и управления доступом.
Учебное пособие. Санкт-Петербург: Ууниверситет ИТМО, 2015.
1
0.
Алѐшин А. Техническое обеспечение безопасности бизнеса. Санкт-
Петербург: Альфа-Пресс, 2006.
1
1.
Лихоносов А.Г. Интернет-курс по дисциплине Безопасность баз
данных. Москва: Московский финансово-промышленный университет
Синергия, 2011.
1
Руководящий документ РД 78.36.003-2002 Инженерно-техническая
73
2.
укреплѐнность. Технические средства охраны. Требования и нормы
проектирования по защите объектов от преступных посягательств. 2002.
1
3.
Интеграция систем: видеонаблюдение, ОПС, СКУД, домофония
[Электронный ресурс] // Techportal.ru: медийный портал отрасли
безопасности: [сайт]. [2019]. URL: http://www.techportal.ru/security/access-
control/integratsiya-sistem-videonablyudenie-ops-skud-domofoniya/ (дата
обращения: 14.12.2019).
1
4.
Аитов В.Г., Благовещенская М.М. Система контроля доступа как
часть единого информационного пространства высшего учебного заведения
пищевого профиля // Экономика и управление. Dec 2015.
1
5.
История развития компании Серконс [Электронный ресурс] // Орган
по сертификации Серконс. Центр сертификации продукции и услуг: [сайт].
[2019]. URL: https://www.serconsrus.ru/about/history/ (дата обращения:
24.09.2019).
1
6.
ПромМашТест [Электронный ресурс] // ПромМашТест: [сайт].
[2019]. URL: https://prommash-test.ru/ (дата обращения: 24.09.2019).
1
7.
Отчѐтность организации ООО ПРОММАШ ТЕСТ [Электронный
ресурс] // Каталог организаций России: [сайт]. [2019]. URL: https://www.list-
org.com/company/5759368/report (дата обращения: 24.09.2019).
