С помощью «Оболочки системы» можно запустить «Центральный Сервер
системы» только на рабочем месте, где и установлен «Центральный Сервер
системы».
После соединения «Оболочки системы» с сервером и загрузки базы
данных происходит:
запуск «Ядра опроса» в случае, если в «Базе данных» для данного
рабочего места отмечен запуск только «Ядра опроса» (без запуска
«Монитора системы»);
запуск «Ядра опроса», а затем монитора системы в случае, если в базе
данных для данного рабочего места отмечен запуск и «Ядра опроса», и
«Монитора системы»;
запуск «Монитора системы» в случае, если в базе данных для данного
рабочего места отмечен запуск только монитора системы (без запуска
«Ядра опроса»);
запуск видеодрайвера в случае, если в базе данных для данного
рабочего места отмечен его запуск;
запуск модуля речевого оповещения.
Сетевой модуль «Администратор Базы данных» АРМ «Орион
Про» предназначен для настройки системы и контроллеров.
В «Администраторе Базы данных»:
описывается физическая структура системы: рабочие места и
подключённые к ним приборы, и камеры;
определяются логические составляющие системы: разделы, группы
разделов, точки и зоны доступа;
производится размещение объектов системы в дереве планов
помещений;
программируются сценарии управления;
настраиваются автоматические реакции системы на любые события;
заносятся данные о сотрудниках;
настраиваются полномочия сотрудников;
заносятся пароли, пин-коды и коды ключей Touch Memory или
Proximity карт;
71
при помощи «Ядер опроса» производится прописывание в приборы
полномочий (окон времени и уровней доступа), пин-кодов и кодов
ключей Touch Memory или Proximity карт.
Запуск модуля «Администратор Базы Данных» так же производится из
«Оболочки системы». После запуска модуля в открывшемся окне необходимо
ввести пароль.
Каждый вводимый пароль должен принадлежать сотруднику со статусом
«Владелец», «Администратор» или «Оператор Бюро пропусков», и у данного
пароля должны быть права на доступ к «Администратору Базы данных», а также
права на доступ хотя бы к одной вкладке программы.
В системе АРМ «Орион Про» может одновременно работать несколько
программных модулей «Администратор Базы данных» на разных рабочих
местах.
Если происходит удалённое изменение базы данных, то в
«Администраторе базы данных» в логе событий на вкладке «Удалённо-
изменённые таблицы» отображается сообщение об изменении какой-либо
таблицы (или нескольких таблиц).
После запуска «Администратора Базы данных» открывается первая
страница — «Адреса приборов», указанная на рисунке 28, где можно видеть
дерево объектов системы и список найденных приборов.
72

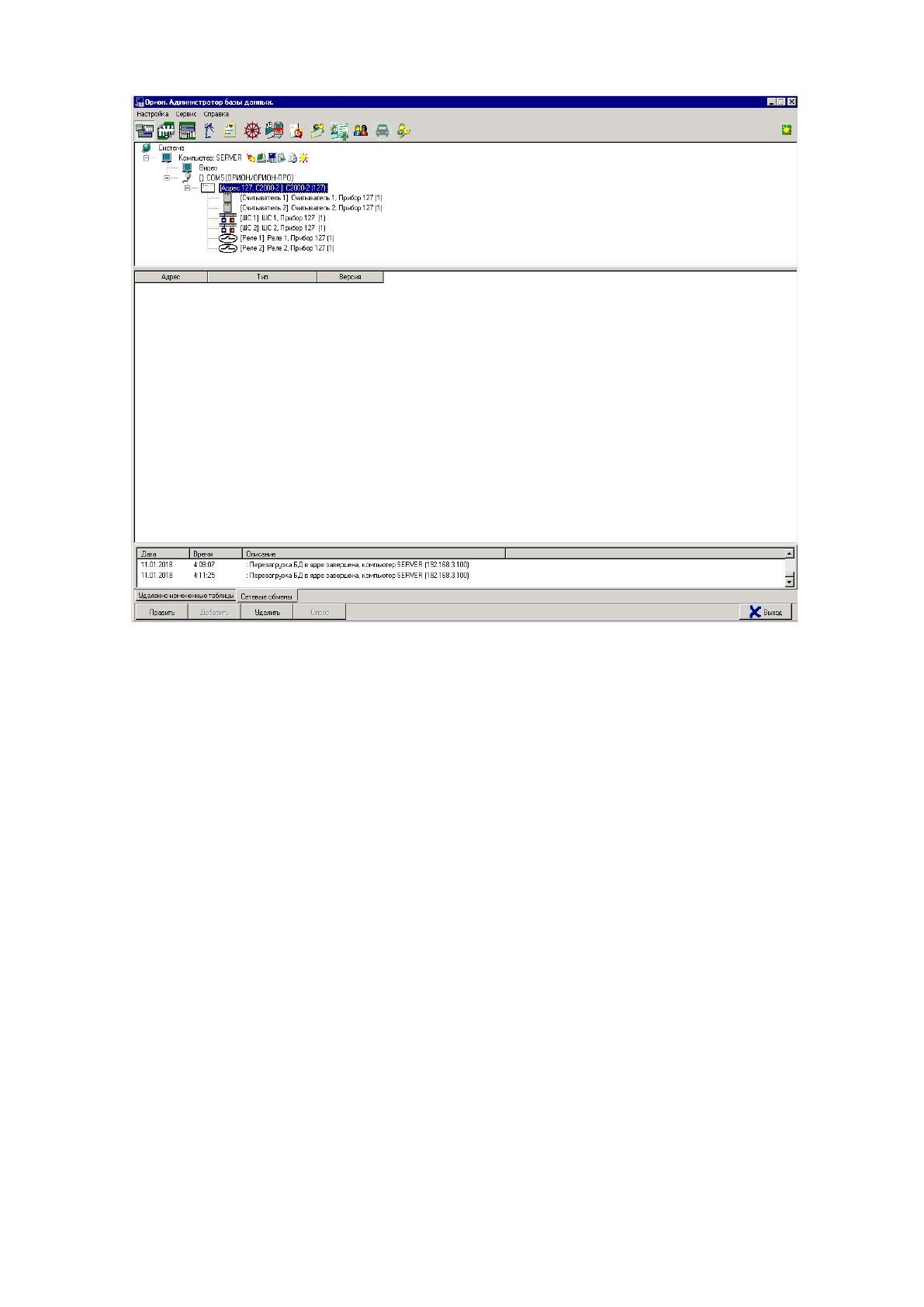

Рис. 28 – Страница «Адреса приборов» в модуле «Администратор базы банных»
При начальном конфигурировании работа в «Администраторе базы
данных» всегда начинается с определения физической структуры системы и
создания на основе этой структуры логической модели объектов в базе данных.
Физическая структура системы – это все компьютеры системы с ПО АРМ
«Орион Про», сетевые контроллеры, подключаемые к компьютерам,
видеосистемы, биометрические контроллеры, ключницы.
Объекты и устройства в АРМ «Орион Про» представлены в виде дерева.
Главный узел дерева –«Система». К этому узлу производится добавление
рабочих мест – компьютеров, с указанием списка сетевых модулей АРМ «Орион
Про», которые на них запускаются. К узлам рабочих мест привязываются COM-
порты, Ethernet-платы и видеоподсистемы, к которым, в свою очередь,
привязываются приборы и камеры. Для приборов, в зависимости от их типов,
«Администратором базы данных» автоматически добавляется соответствующее
73
количество считывателей, шлейфов сигнализации, выходов, контролируемых
выходов.
После того как были определены рабочие места, которые будут входить в
состав системы, следует создать список подключаемых к ядрам опроса системы
приборов.
Первый шаг — определить, какие COM-порты и Ethernet-платы будут
задействованы на рабочих местах с установленными ядрами опроса.
В дереве объектов системы COM-порты привязаны к объектам «Рабочие
места».
Если к рабочему месту привязывается COM-порт (а соответственно и
приборы), то для данного рабочего места в свойстве «Настройки» в «Списке
программ» должен быть отмечен пункт «Ядро опроса», который отвечает за
запуск программного модуля «Ядро опроса».
Чтобы добавить новый объект «COM-порт», необходимо выбрать в дереве
объектов требуемое рабочее место и нажать кнопку «Добавить». Затем
необходимо в появившемся окне выбрать тип «COM-порт» и нажать кнопку
«Ок». После добавления устройства ему необходимо задать свойства: порт; тип
протокола связи; приоритет опроса и др. Каждое подключенное устройство
должно иметь свой уникальный адрес.
«Администратор базы данных» позволяет формировать список
подключённых к рабочим местам приборов ручную (при помощи кнопки
«Добавить») или проводить опрос приборов, подключённых к рабочим местам с
установленными программными модулями «Ядра опроса», и формировать
список подключённых приборов на основе данных, полученных
непосредственно с COM-портов ПК.
Администратор базы данных АРМ «Орион Про» не может работать
непосредственно с COM-портами ПК. Все действия по поиску и
конфигурированию приборов выполняют «Ядро опроса» в соответствии с
командами «Администратора Базы данных». Таким образом, чтобы получить
список подключённых приборов, необходимо на соответствующем рабочем
месте запустить программный модуль «Ядро опроса», изображенный на рисунке
28.
74
Запуск «Ядра опроса» производится автоматически «Оболочкой системы».
Следует запустить на рабочем месте, к которому подключены приборы,
Оболочку системы. «Оболочка системы» установит соединение с «Центральным
Сервером» системы и получит из базы данных параметры рабочего места. Если в
списке модулей, запускаемых на рассматриваемом ПК, указано «Ядро опроса»,
оно будет автоматически запущено.

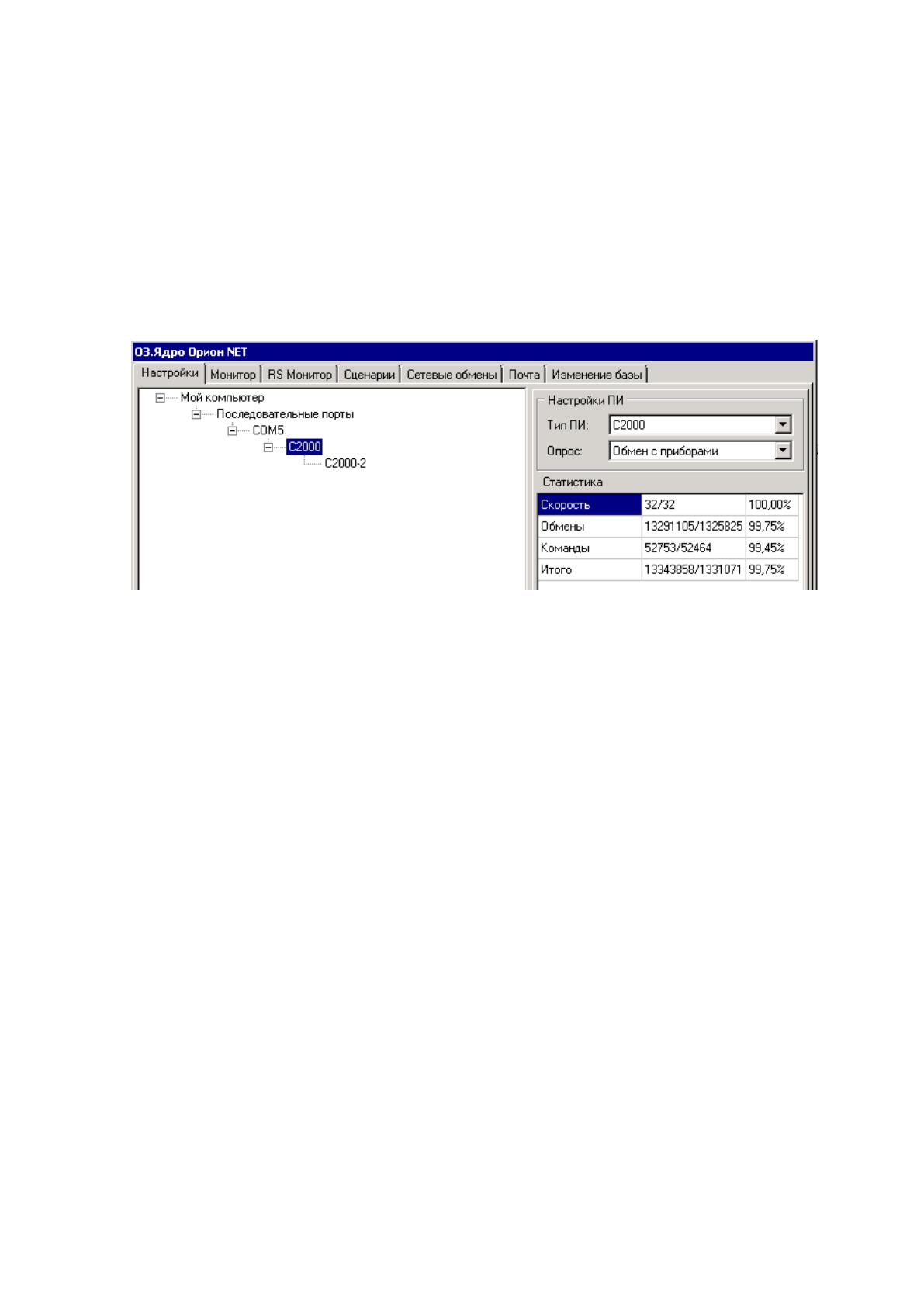

Рис. 28 - Ядро опроса ПО «Bolid»
Для добавления найденных приборов в базу данных необходимо выбрать в
списке найденных приборов требуемый прибор и, кликнув на нём правой
кнопкой мыши, выбрать в контекстном меню пункт «Добавить в базу данных», а
затем в подменю указать объект, к которому будет привязан прибор:
«COM-порт» — для пультов «С2000» при любом протоколе, а также для
остальных типов приборов, если используется протокол «Орион».
пульт «С2000» — для приборов всех типов, кроме пультов «С2000», если
используется протокол «Орион Про»:
В этом случае пульт «С2000» должен быть предварительно привязан к
«COM-порту» рабочего места.
Как уже указывалось ранее, в дереве объектов к объекту «Прибор» в
зависимости от его типа автоматически привязывается необходимое количество
считывателей, шлейфов сигнализации и релейных выходов соответствующих
типов:
75

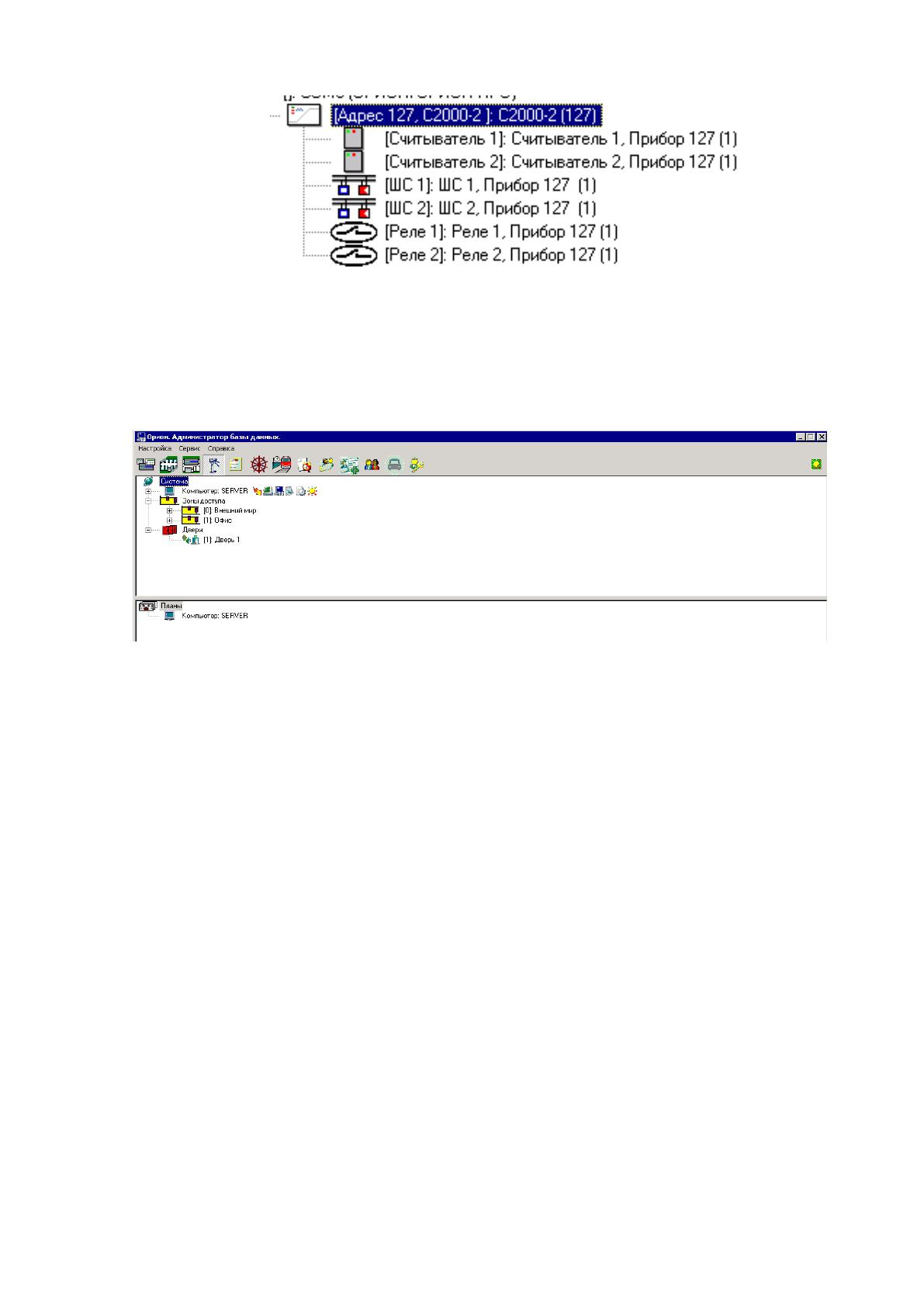

Рис. 29 – Подключенные к контроллеру устройства.
На вкладке «Доступ» (рис. 29) создадим две зоны «Внешний мир», «Офис»
и точку доступа «Дверь 1»:
Рис. 29 – Вкладка «Доступ» в модуле «Администратор базы данных».
Наша точка доступа будет иметь вид: двунаправленной («Дверь на
вход/выход») и работать с контролем направления прохода (то есть с
использованием зон доступа).
Вся территория, контролируемая системой, может быть разбита на
пространственные зоны — зоны доступа.
Максимальное число зон доступа в системе — 65535 (от 0 до 65534).
Вся территория, не находящаяся под контролем системы (территория вне
предприятия), считается зоной «Внешний мир» с индексом «0». Данная зона
доступа автоматически добавляется в систему при создании базы данных,
удалить её нельзя.
На уровне рассматриваемых зон доступа будет реализованы:
контроль местонахождения сотрудника;
запрет повторного прохода в одну зону доступа (antipassback);
учёт рабочего времени.
76
После внедрения СКУД в эксплуатацию, первое время система antipassback,
будет работать в режиме «Мягкий» для того что бы сотрудники привыкли к
новому порядку трудовой дисциплины. Примерно после недели работы режим
antipassback будет изменен на «Строгий».
«Строгий» antipassback предполагает запрет повторного входа в зону
доступа вплоть до выхода из зоны. При попытке нарушения доступ не
предоставляется, формируется сообщение «Запрет доступа» с признаком
«Нарушение правила antipassback».
«Мягкий» antipassback не запрещает повторный доступ, но в случае
нарушения, сообщения «Доступ предоставлен» и «Проход» формируются с
признаком «Нарушение правила antipassback».
Этот поможет избежать использования сотрудниками карточек своих своих
коллег, и позволит более точно генерировать отчеты УРВ.
Так же, точка доступа будет иметь режим простого доступа, позволяющий
получать доступ в помещение предъявлением одного идентификатора.
На вкладке «Уровни доступа» (рис.30) создадим один уровень доступа с
указанием доступа на дверь позволяющий сотрудникам получить доступ в
помещение в указанный временной интервал. Добавим еще уровни доступа для
УРВ с указанием доступа на зоны доступа для двух подразделений отдела
предприятия.

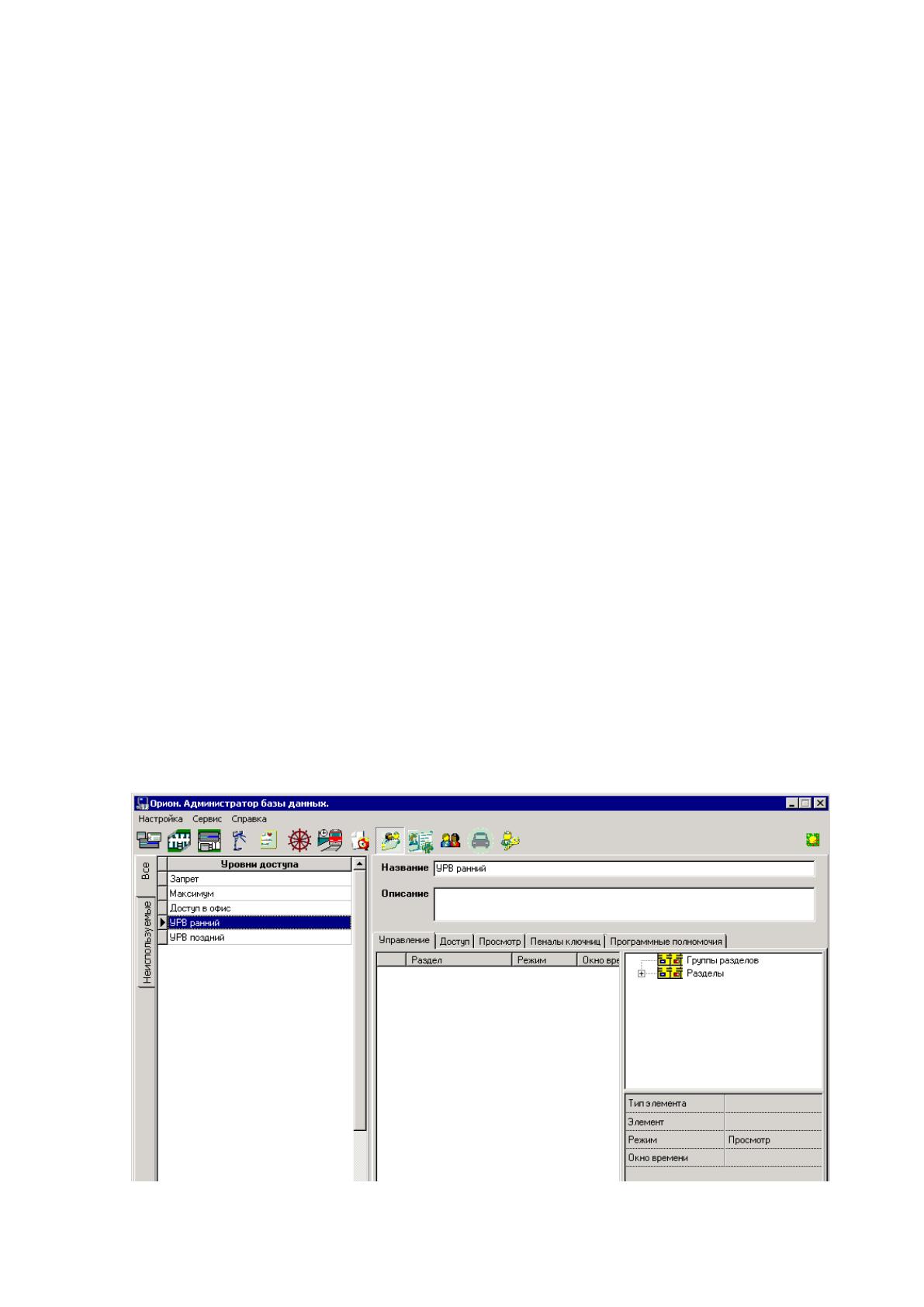

Рис. 30 – Вкладка «Уровни доступа» модуля «Администратор баз данных».
77
В рассматриваемой организации не предусматривается жесткого
ограничения СКД, так как многие сотрудники остаются в помещении после
окончания рабочего время с целью решения поставленных задач руководства
(переработок).
Монитор системы АРМ «Орион Про», изображенный на рисунке 31,
обеспечивает:
интерактивное отображение информации как с одного, так и с нескольких
рабочих мест;
интерактивное графическое отображение состояния объектов системы на планах
помещений и вкладках управления;
интерактивное отображение событий системы;
отображение изображений с камер, видеосерверов и регистраторов, просмотр
архива видеозаписей;
интерактивное отображение местонахождения сотрудников с точностью до зоны
доступа;
интерактивное управление оператором зонами, разделами, группами разделов,
точками доступа и другими объектами системы с планов помещений и вкладок
управления;
интерактивное управление оператором пожаротушением с планов помещений;
запуск сценариев управления оператором;
разграничение прав оператора по управлению системой;
интерактивную обработку и сохранение истории тревожных событий,
происходящих в системе.
78

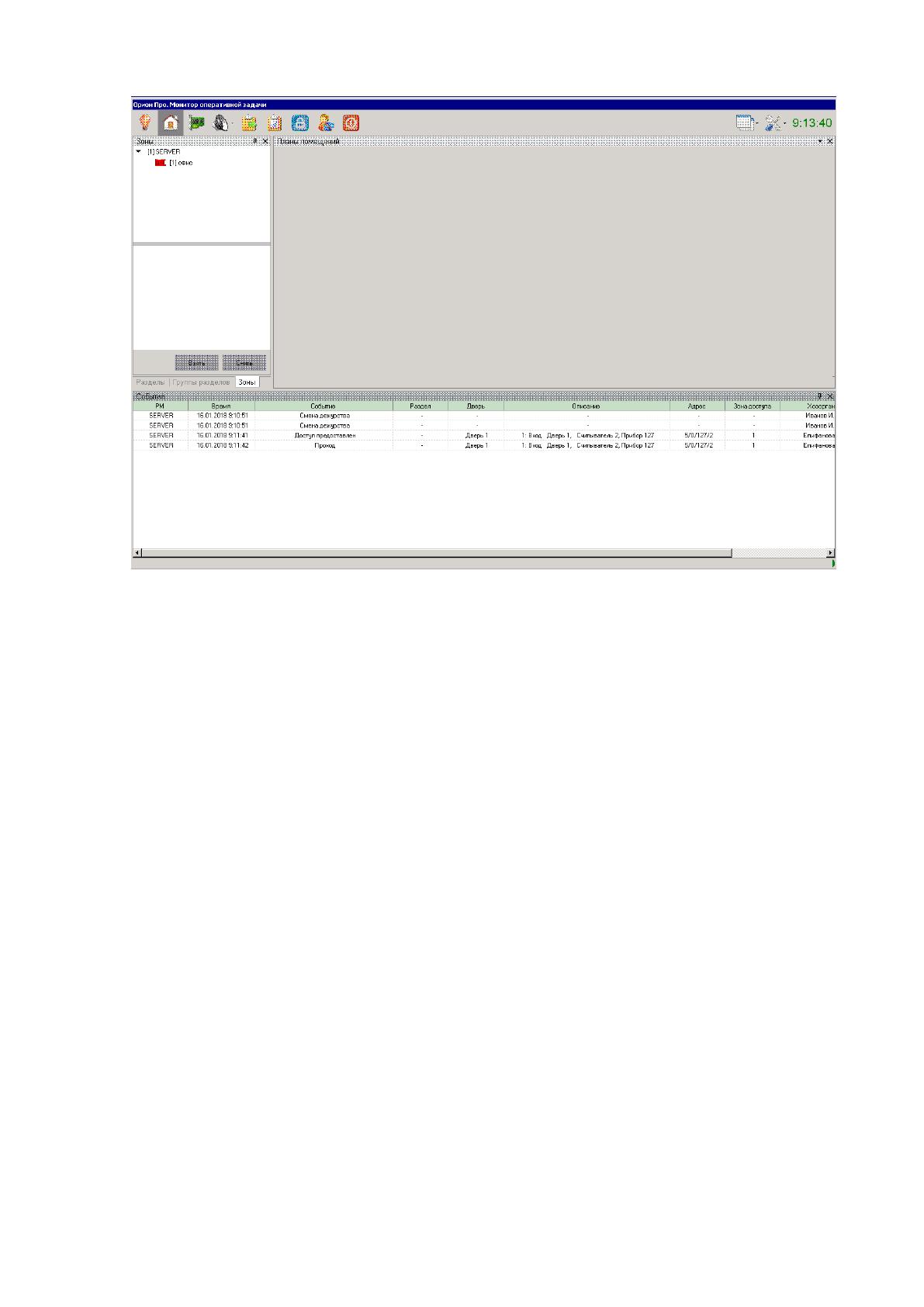

Рис. 31 – Окно «Монитор системы»
Программный модуль «Интерфейс монитора АРМ «Орион Про»
предназначен для изменения цветов отображения и внешнего вида элементов
графического интерфейса «Монитора системы».
Под элементами графического интерфейса «Монитора системы»
подразумеваются объекты системы:
Приборы;
Считыватели;
Двери;
Камеры;
Шлейфы;
Разделы,
Группы разделов;
События.
Интерфейс программного модуля «Интерфейс монитора» приведён на
рисунке 32:
79

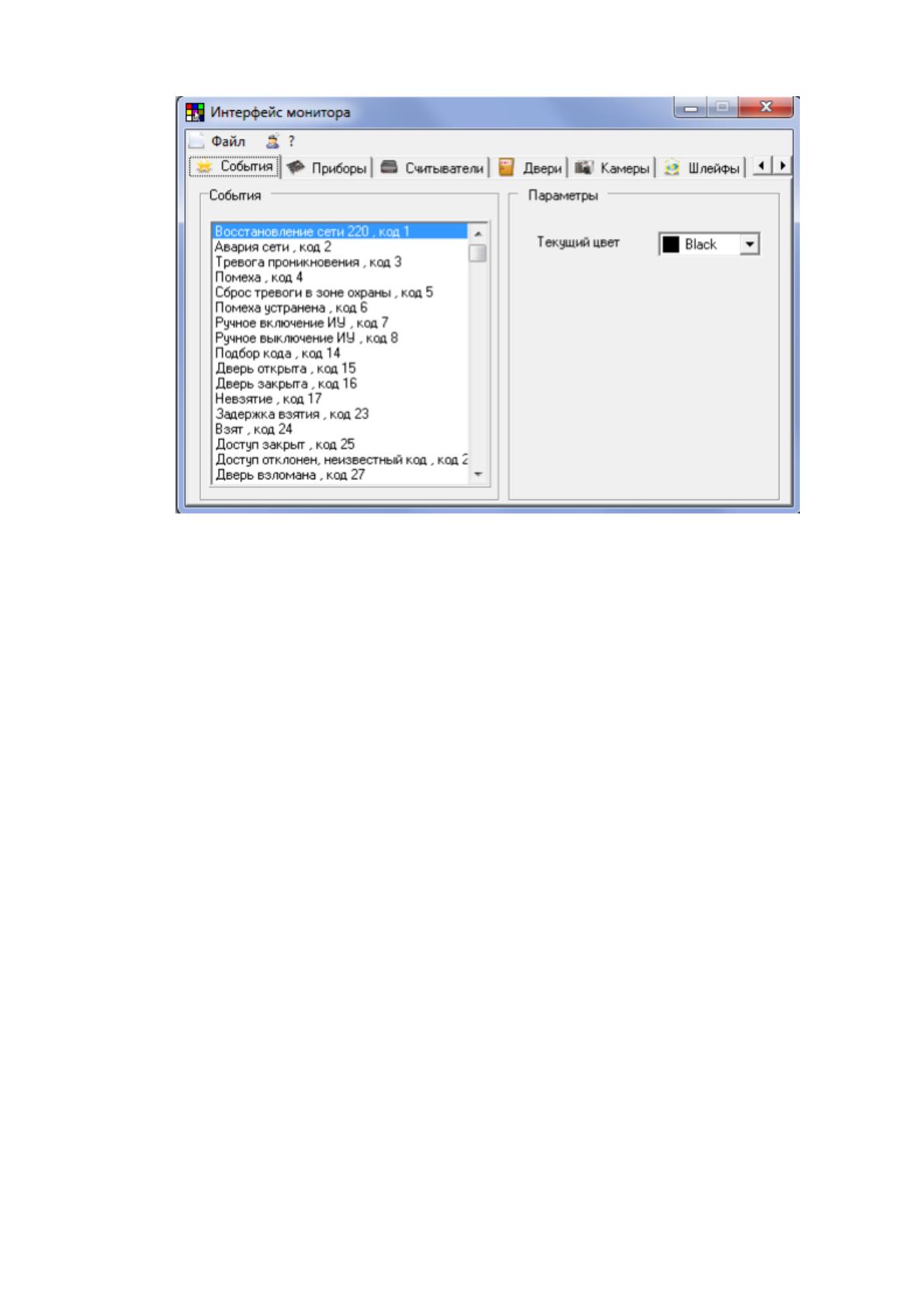

Рис. 32 – «Интерфейс монитора»
Как видно из рисунка в этом программном модуле исполнена возможность
для настройки отображения событий, происходящих в реальном времени.
После запуска «Ядро опроса» производит:
получение местонахождения сотрудников (при помощи программного модуля
«Находящиеся на объекте»);
установление контакта со всеми приборами, подключёнными к данному
рабочему месту;
синхронизацию текущих даты и времени приборов и компьютера; • опрос
состояний приборов;
получение прошедших событий из приборов;
автоматизированное управление системой.
Затем запускается «Монитор системы», и происходит загрузка базы данных.
По окончании загрузки базы данных необходимо ввести персональный пароль
оператора «Монитора системы».
После загрузки базы данных «Монитор системы», помимо получения
состояния всех объектов системы, также производит расчёт местонахождения
всех сотрудников, содержащихся в базе данных, в соответствии с последними
событиями. По результатам расчёта «Монитор системы» располагает всех
