С DFD- диаграммой совместно применяется диаграмма «сущность-связь»,
для описания потоков информации. Она помогает отобразить связь между
сущностями системы в контексте выполняемой задачи. Существует две
нотации: Черна и Баркера. Отличительным качеством которых выражается в
отсутствии диаграмм атрибутов и декомпозиций сущностей в нотации Баркера.
Смоделированная в Microsoft Visio 2016 ER-диаграмма в нотации Баркера для
проектируемой системы изображена на рисунке 15.
Идентификатор события
Идентификатор сотрудника
Вид события
Дата события
Время события
Событие
Идентификатор отчета
Идентификатор сотрудника
Формат отчета
Критерий поиска
Отчет
Идентификатор сотрудника
Фамилия
Имя
Отчество
Должность
Служба
Наименование предприятия
Права доступа
Сотрудник

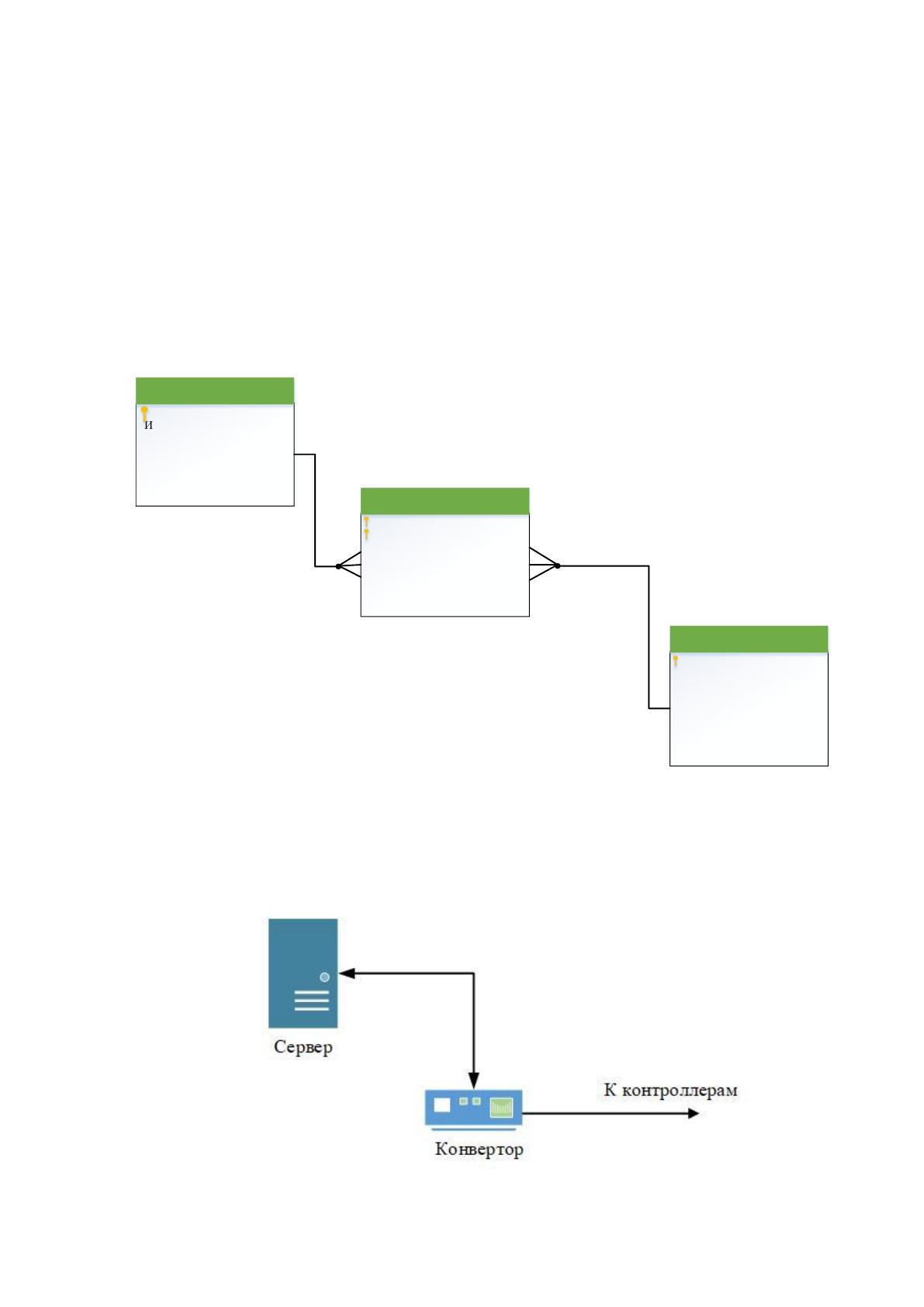

Рис. 15 – ER-диаграмма
Есть три вариации построения системы «Bolid»:
1. Локальный вариант. Предназначен для управления непосредственно с
одного компьютера. Рисунок 16.
Рис. 16 – Схема локальной системы
61
2. Распределенная система. Система позволяет распределить функции
системы по рабочим местам с возможностью управления из единой консоли.
Схема представлена на рисунке 17.

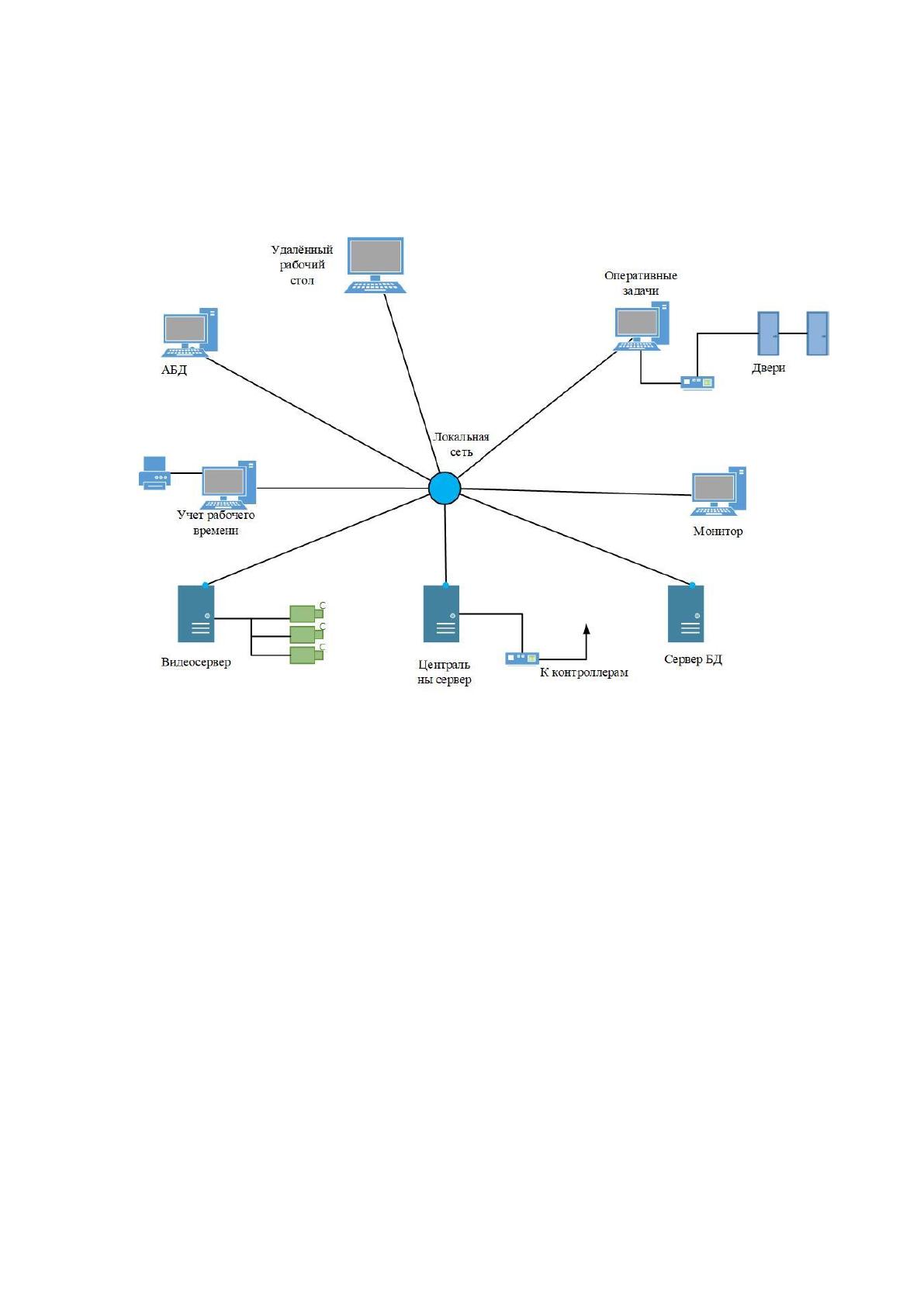

Рис. 17 - Структурная схема распределенной системы с единым сервером
базы данных
3. Систем на основе многозвенной иерархии с несколькими экземплярами
Bolid. Управление персоналом из единой консоли и использование модулей для
62
управления устройствами.

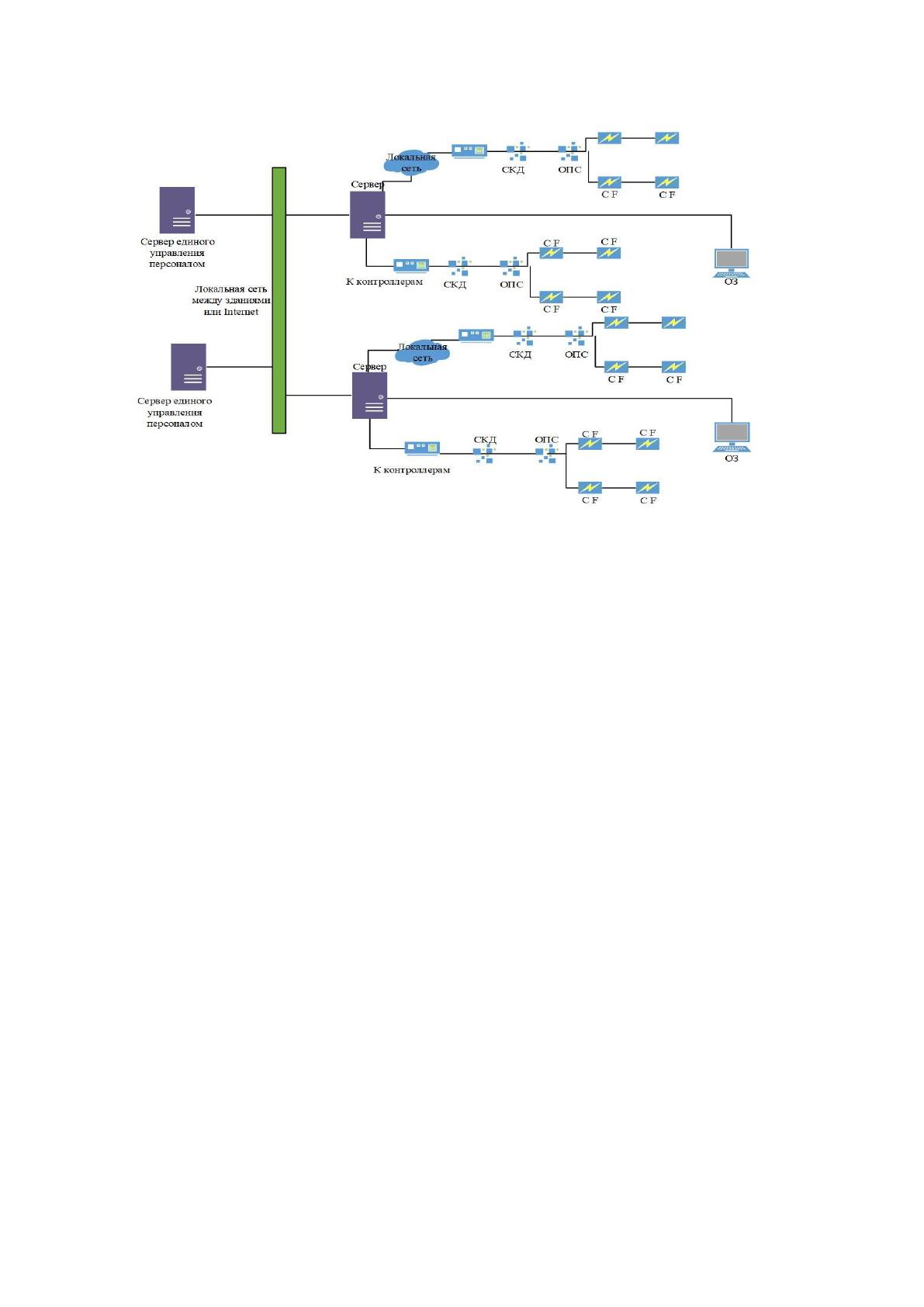

Рис. 18 - Схема многозвенной иерархической системы
Из представленных вариантов, наиболее подходящим для поставленной
задачи будет являться второй тип архитектуры. Так как первый тип ограничен в
своей функциональности, отсутствием масштабируемости, а третий тип
окажется более походящим для создания единой сети удаленных друг от друга
охраняемых объектов. Поэтому в рассматриваемой организации будет
оптимальна распределенная архитектура.
В роли центрального сервера СКУД «Bolid», а также сервера БД будет
выступать физический сервер с операционной системой Windows server 2012 R2.
Не посредственно к этому серверу будут подключен контроллер СКУД. Так же
на данный сервер будет установлен модуль, позволяющий подключать до десяти
всевозможных устройств. Ядро опроса для нахождения и передачи данных на
контроллер.
На клиентскую рабочую станцию будут установлены дополнительные
модули монитор и учет рабочего времени, что будет давать возможность
отслеживания происходящих событий (приход, уход, отказ), тревожных
событий, а так же отображения находящихся на объекте сотрудниках и создания
гибких отчетов о всех опоздавших, не явившихся и др. Непосредственно рядом с
рабочей станцией будет установлен функциональный монитор, имеющий
функцию открытия двери и видео и аудио связь с вызывной панелью
63
установленной на входе помещения, которая в свою очередь подключена к
контроллеру системы.
2.2.2. Контрольный пример реализации проекта и его описание
Для удержания и закрытия двери нам не обходимы электрозащелка и
дверной доводчик. Выбор пал на защелку O&C 20.0.00.B и доводчик TS-68.
Технические характеристики:
Материал двери: Металл
Тип защелки: Нормально-закрытая
Тип установки: Накладной
Напряжение питания: 8/12/24, В
Ток потребления: 0,5-1, А
Рабочая температура: -25...+65, °С
Габаритные размеры: 28х20.7х90, мм
Технические характеристики:
Максимальная масса двери: 90, кг
Рабочая температура: -40...+40, °С
Габаритные размеры: 220х55х45, мм
Для ручного открытия двери будет использоваться кнопка, выполняющая
эту функцию на беспроводной панели видеофона [12]. Видеофон изображен на
рисунке 21.
64

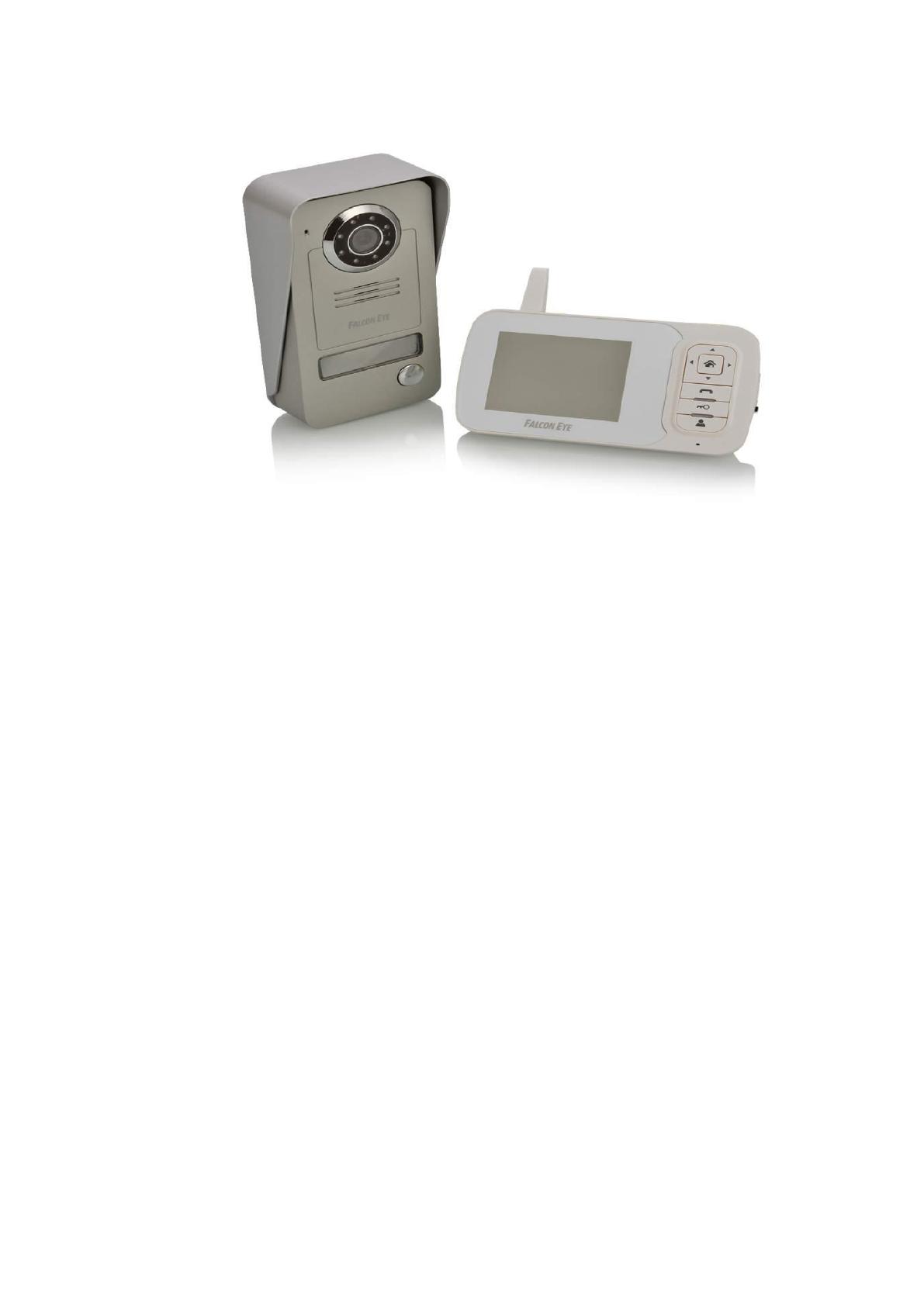

Рис. 21 - Видеодомофон Falcon Eye FE-35WI
Технические характеристики видеофона:
Диагональ экрана: 3.5"
Цветность изображения: Цветное
Вид домофона: Без трубки
Управление: Кнопочное
Способ подключения: Беспроводная 2.4ГГц
Число подключаемых камер: 3
Число подключаемых вызывных панелей: 1
Поддержка карт памяти: SD
Радиус действия, м: 150
Материал корпуса: Пластик
Особенности: Запись видео, Запись фото
Размеры, мм: 300 х 150 х 80
Размер упаковки (ДхШхВ), см: 10 x 25 x 12.5
Гарантия: 12 мес
Вес в упаковке, г: 815
65
Сервер и сетевое оборудование уже находиться в помещении находящиеся
на территории объекта и оборудован кондиционером. Все сетевое оборудование
и сервер запитаны от источника бесперебойного питания. ИБП контроллера
будет оборудован в этом же помещении Рабочая станция так же запитана от
ИБП.
В качестве кабеля для цепи сервер контроллер будет использоваться ПВС
2х1.5 с двумя жилами и сечением 1.5 кв. мм.

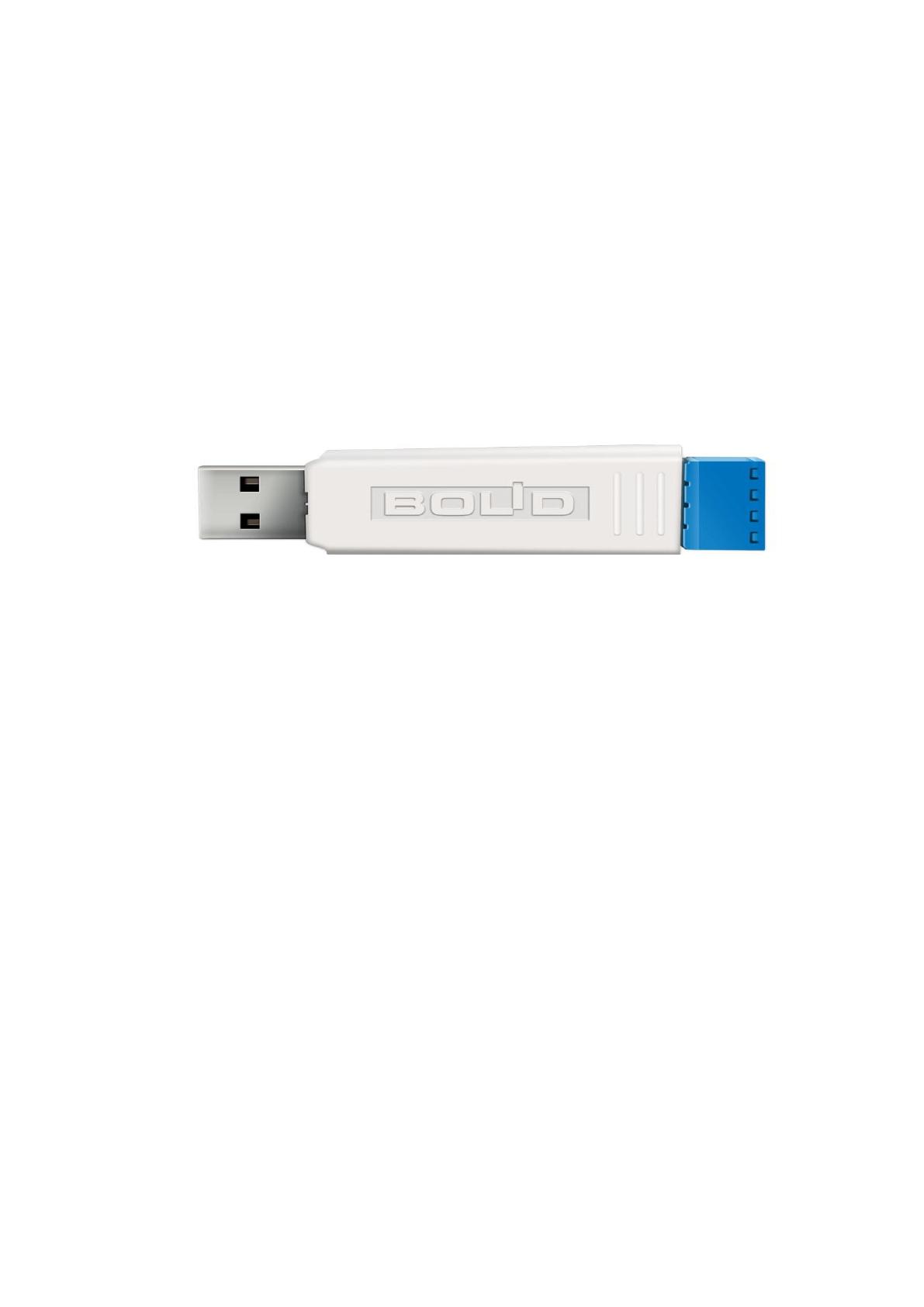

Преобразователь интерфейсов USB-RS485 изображенный на рисунке 22,
будет обеспечивать подключение контроллера к серверу.
Рис. 22 - Преобразователь интерфейсов USB-RS485

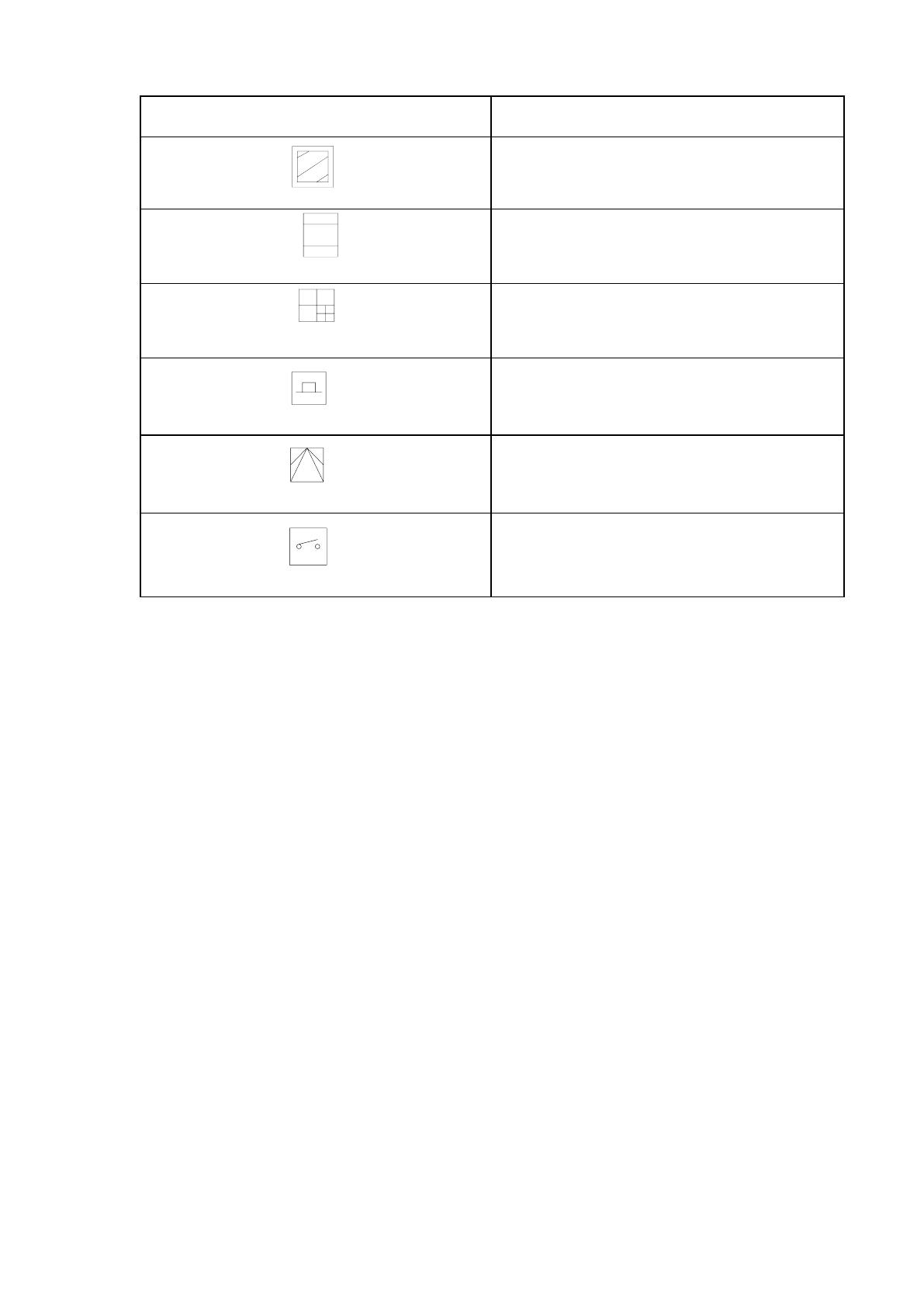

В таблице 19 указаны условные обозначения оборудования системы для
плана помещения изображенному в приложении В. Все устанавливаемое
оборудование должно соответствовать ГОСТ Р 52931-2008 [9].
Таблица 19
Условные графические обозначения
66
Перед установкой ПО следует распределить лицензионные ключи между
сервером и клиентской рабочей станцией с назначенными лицензиями для ПО
«Bolid».
Установка распределенной версии ПО «Bolid» состоит из
следующих этапов:
1. Инсталляция серверной части ПО
2. Настройка аутентификации сервера баз данных
3. Импорт базы данных предыдущей версии (при необходимости)
4. Инсталляция клиентских частей ПО
Инсталлятор АРМ «Орион Про» — программа установки необходимых
программных модулей АРМ «Орион Про» для конкретного рабочего места.
Инсталляция АРМ «Орион Про» возможна с установочного DVD-диска или
запуском установочного файла с локального диска.
Следуя указаниям мастера установки, ПО «Bolid» успешно установится на
компьютер, с добавлением нужных ярлыков программы в меню
Пуск/Программы и на рабочий стол Windows. В ходе установки будет
Графическое обозначение
Наименование
C
V
Монитор
M
Контроллер
Вызывная панель
C
P
Кнопка открытия двери
C
M
Считыватель
C
E
Электрозащелка
67
предложено создание новой базы данных и выбор нужным модулей программы
(рис. 23). Далее следует настройка подключения к базе данных.

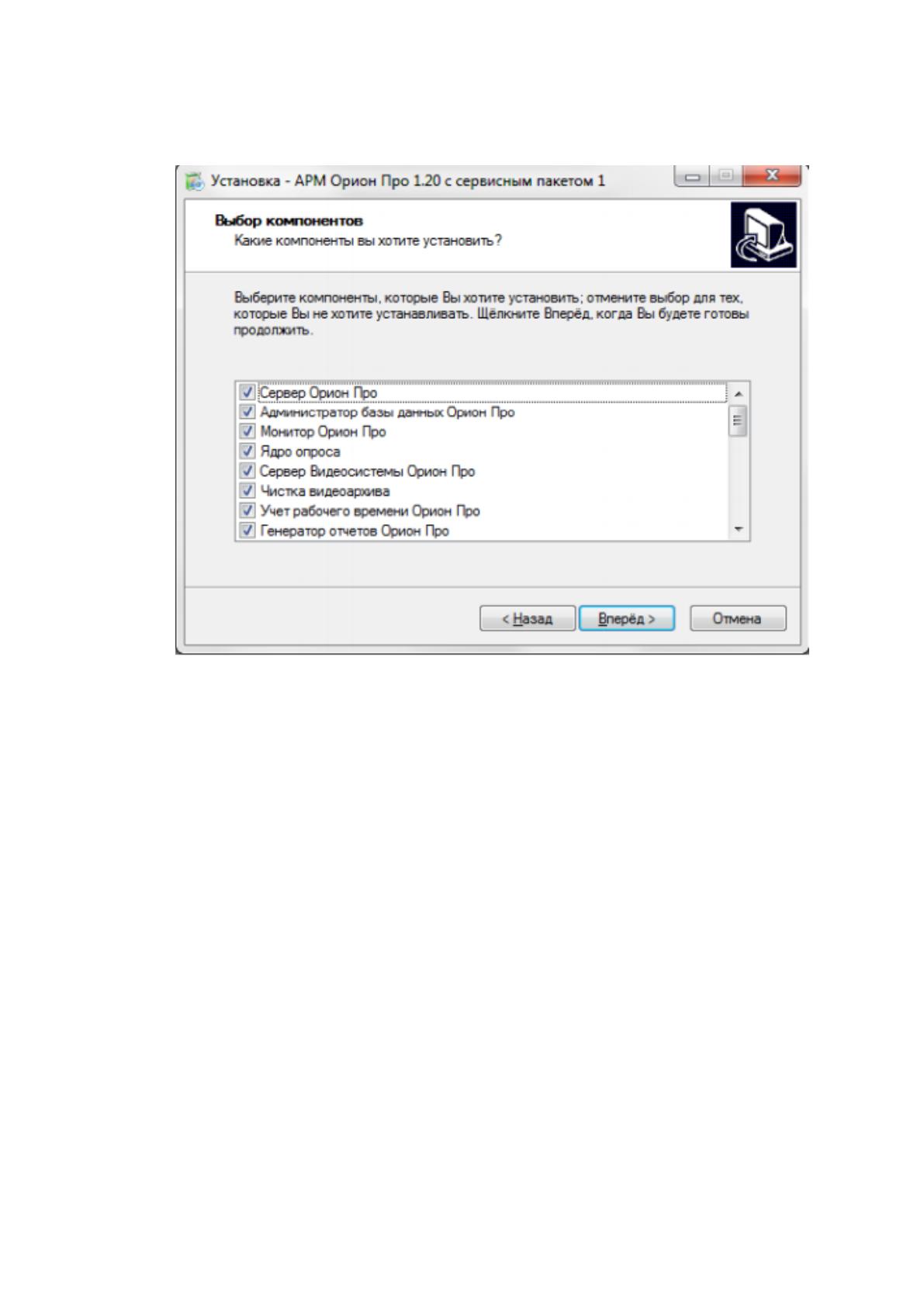

Рис. 23 – Выбор компонентов при установке ПО «Bolid»
После инсталляции ПО «Bolid» создаются параметры доступа к БД и
другим функциям «по умолчанию», которые можно изменить.
Работа системы начинается с запуска «Центрального Сервера системы»
АРМ «Орион Про». Этот программный модуль должен быть запущен постоянно.
Только «Центральный Сервер системы» работает непосредственно с базой
данных АРМ «Орион Про», передаёт всем прочим модулям информацию из БД
и заносит в БД изменения настроек системы, новые события и т.д.
Для изменения настроек части параметров СУБД, а также для
обслуживания рабочей базы данных в АРМ «Орион Про» используется
служебный сетевой программный модуль «Менеджер Центрального Сервера».
Запуск программного модуля «Менеджер Центрального Сервера»
производится из «Оболочки системы». Запустите «Оболочку системы», и, если с
данного рабочего места разрешён запуск «Менеджера Центрального Сервера»,
68
кликните левой кнопкой мыши на соответствующей иконке в левой части
панели «Оболочки системы»:

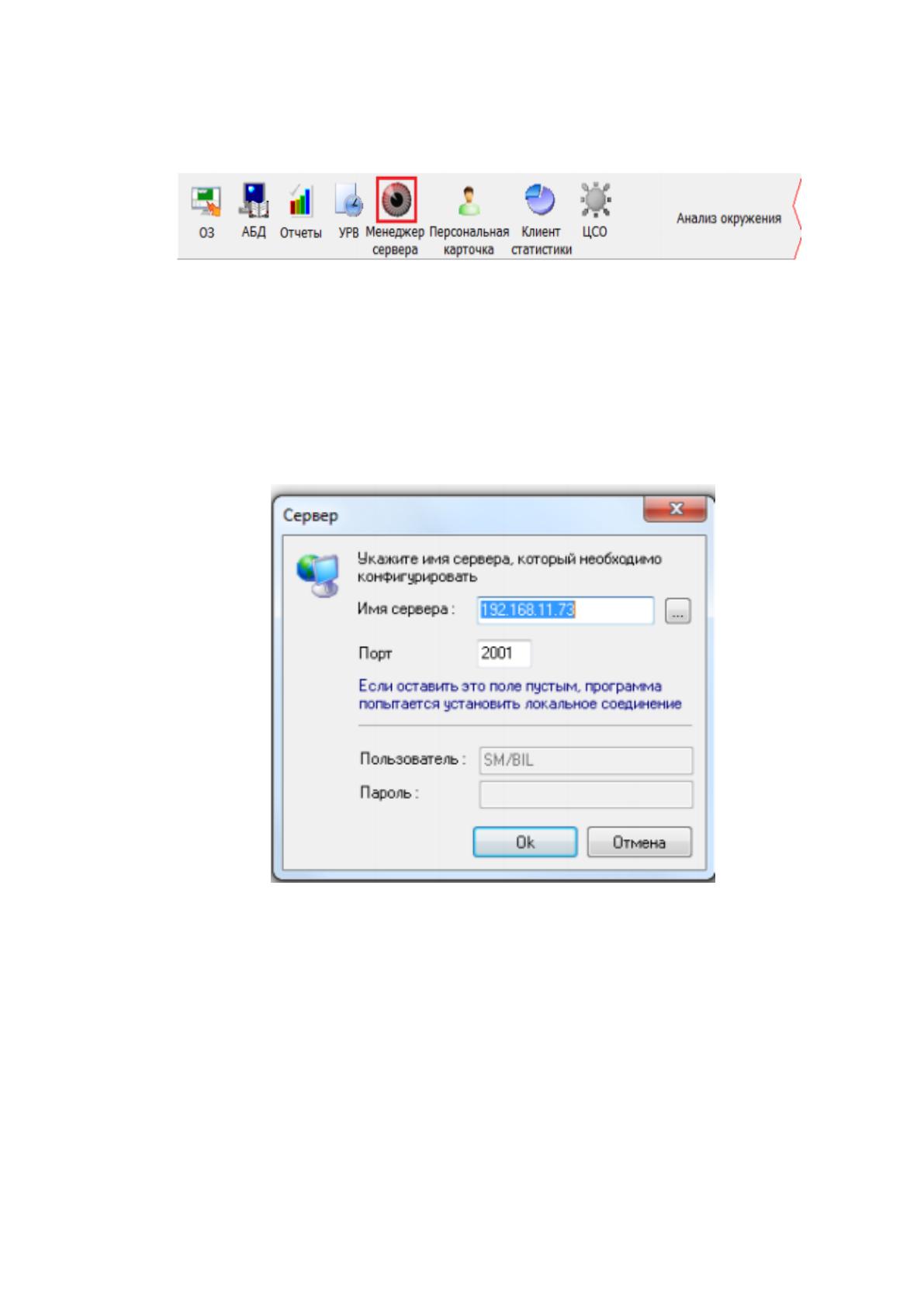

Рис. 24 – Оболочка системы «Bolid»
Если требуется установить связь «Менеджера Центрального Сервера» с
рабочим местом, отличным от установленного по умолчанию, то следует указать
в настройках программы сетевое имя рабочего места с запущенным
«Центральным Сервером системы». Для этого необходимо вызвать диалог
«Сервер» (рис. 25) через меню «Файл»/«Сервер…»:
Рис. 25 – Окно назначения адреса сервера.
В этом же окне указывается порт, который использует «Менеджер
Центрального Сервера».
Оболочка системы — является один из основных программных модулей
АРМ «Орион Про» на всех рабочих местах. Работа с системой, на любом
рабочем месте, начинается непосредственно с запуска Оболочки системы. Для
этого требуется выбрать ярлык «Оболочка системы» в группе АРМ «Орион
Про» (рис. 26) в меню «Пуск» Windows:
69

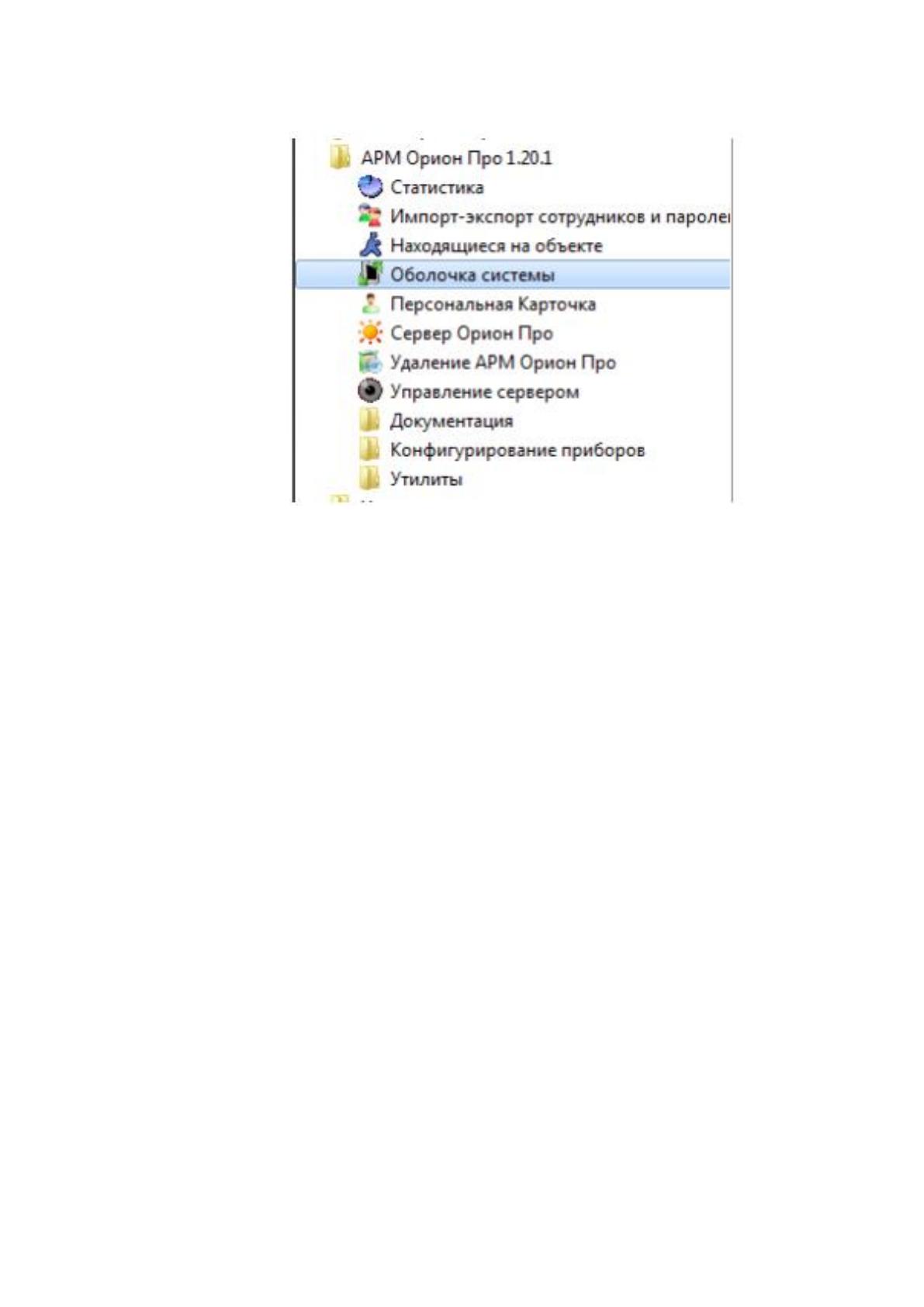

Рис. 26 – Вызов программного модуля «Оболочка системы»
Программный модуль «Оболочка системы» отвечает за запуск всех
основных программных модулей АРМ «Орион Про»: «Оперативной задачи»
(«Ядра опроса» и/или «Монитора системы» и/или «Видеосервера»),
«Администратора Базы данных», «Генератора отчётов», «Учёта рабочего
времени», «Менеджера Центрального Сервера», «Персональной карточки» и
«Центрального Сервера системы».
Так как программные модули «Ядро опроса» и «Монитор системы» не
работают напрямую с центральным сервером системы, а исключительно через
оболочку системы, то оболочка системы также отвечает за:
связь с центральным сервером системы;
загрузку событий журналов событий и тревог;
кэширование базы данных и догрузку событий при разрыве связи с
«Центральным Сервером системы» (для рабочих мест, использующих
локальный кэш);
переключение на резервный центральный сервер системы при разрыве
связи с основным центральным сервером системы (для систем с
резервированием).
