58
радиобрелок, специальная бесконтактная карта, электронный ключ). Порой в
качестве идентификатора выступает один из биометрических показателей
пользователя (радужная оболочка глаза, отпечаток ладони или пальца, и пр.).
Данные всех идентификаторов, с которыми предстоит работать Болид,
предварительно заносят в память. Как правило, их вносят в схемы уровней доступа;
- Панели, выполняющие функцию приема сигнала и его немедленной
обработки;
- Источники электропитания в системе Болид;
- Программное обеспечение блоков и систем.
Наряду с реализацией контроля доступа, современное ПО предоставляет
возможность выполнения различных дополнительных задач.
Так, СКУД осуществляет мониторинг в режиме реального времени
перемещения посетителей и сотрудников, накапливает базу и отслеживает данные
по всей системе.
Как правило, охранник управляет устройствами, преграждающими путь
(шлагбаумами, электромеханическими дверями, турникетами, шлюзами и пр.). На
предприятиях за это часто отвечает контроллер [13].
Данные контроллеры доступа имеют возможность передавать тревожные
извещения по факту несанкционированного открытия (без предварительного
предоставления доступа) и блокировки дверей (открытия на время, превышающего
настроенный таймаут).
Считыватели СКД возможно применить как для управления точками
доступа, так и для централизованного, либо локального взятия/снятия шлейфов
сигнализации. Наряду с этим один и тот же идентификатор можно использовать не
только для управления доступом, а также для управления системой ОПС.
Кроме «С2000-2», для построения СКД может быть применен прибор
«С2000-4». «С2000-4» - приемно-контрольный охранно-пожарный прибор,
позволяет подключить к себе до четырех шлейфов сигнализации, а также один
считыватель. Прибор обладает четырьмя релейными выхода, что позволяет
управлять внешним оборудованием (2 выхода с контролем исправности линий
управления).
59
Для управления и интегрированной системы охраны «Орион» разработано
программное обеспечение автоматизированное рабочее место «Орион Про». В
основе задач, решаемых данным программным обеспечением, лежит контроль и
управление доступом, а также хранение и обработка историй использования
системы и работы контролера, с занесением информации в базу данных, а также
ведение БД пользователей с возможностью оперативного добавления и изменения
списка и полномочий ключей в памяти контроллеров доступа. Кроме того,
предоставление оператору функционала по управлению считывателями системы.
В данный момент, автоматизированное рабочее место «Орион Про» дает
возможность создавать глобальные распределенные системы. Один комплекс
позволяет подключать до 63 ПК, с возможностью контроля каждым из них до 1024
приборов и мониторинг системы в режиме реального времени; до 15 персональных
компьютеров, занимающихся конфигурированием системы контроля доступа; до
63 персональных компьютеров с различными модулями для вывода отчетов.
Автоматизированное рабочее место «Орион Про» - является открытой
системой. ПО предоставляет целый набор возможностей для интеграции СКУД с
системами управления ресурсами предприятия (ERP-решения). Что позволяет
обеспечить принципиально новый функционал и решает ряд задач автоматизации и
организации биллинговых систем. Возможно интеграция СКУД с различными
системами (например, с 1С), что позволяет реализовать обмен данными с
различными системами.
60

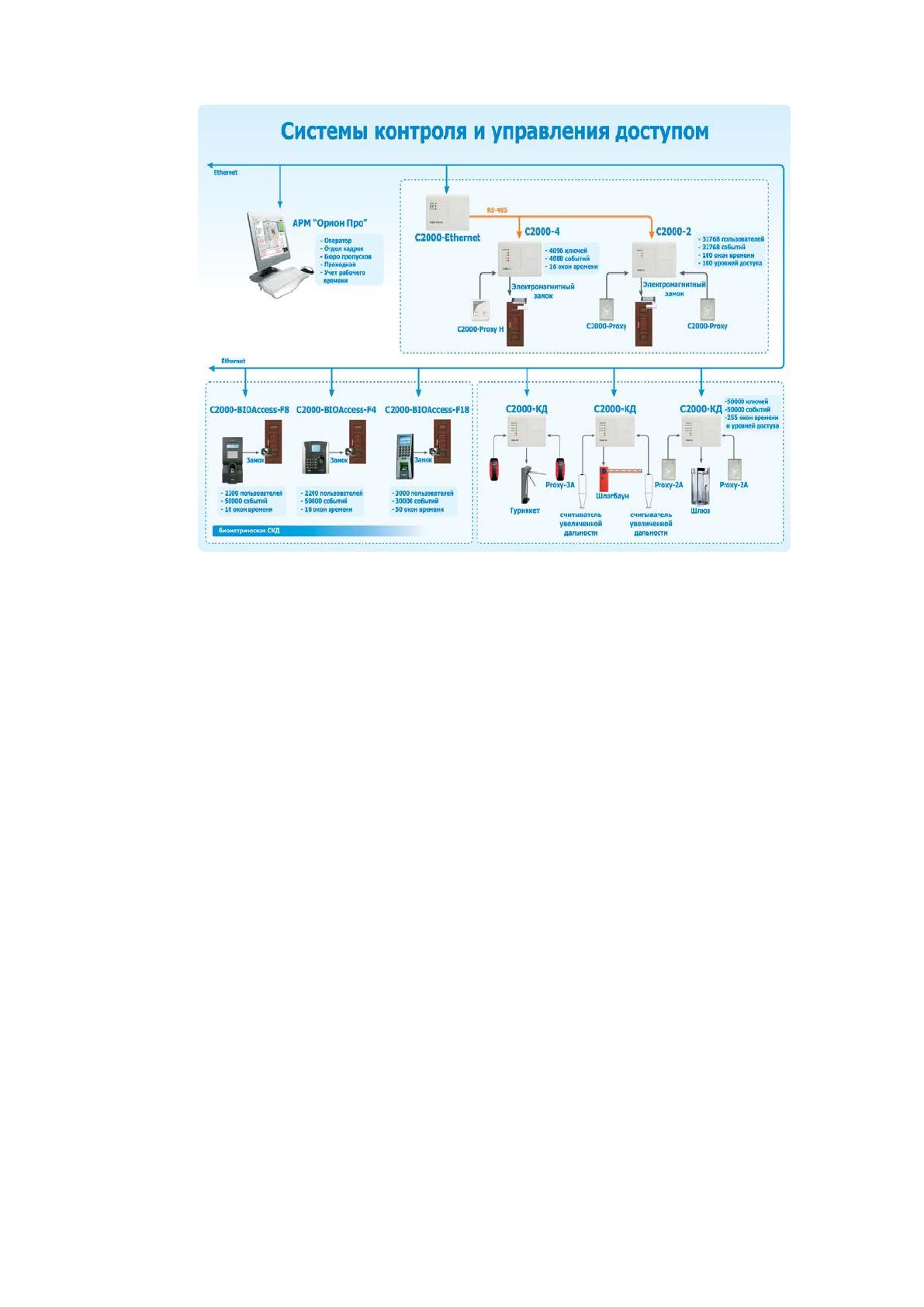

Рис.11. СКУД ИСО «Орион»
У оборудования СКУД присутствуют следующие возможные режимы
работы:
- стандартный режим пропуска с применением одного из видов
идентификаторов;
- режим с запретом повторного входа. В данном случае идентификатор
СКУД будет невозможно использовать для входа в иную зону предприятия без
регистрации выхода из зафиксированного ранее места нахождения;
- усложненный доступ, при котором для идентификации СКУД требуется
дополнительное согласование со специальными сотрудниками;
- режим двойной идентификации, при котором наряду со стандартным
идентификатором для допуска устанавливается еще один (например, по отпечатку
пальца);
- закрытый режим прохода для всех категорий сотрудников;
- свободный режим прохода с открытым доступом, при котором
отсутствует необходимость предъявления идентификатора для перемещения через
контроллер.
61
СКУД - Система Контроля Управлением Доступа – программно-
аппаратный комплекс, разработанный компанией «Тэндо», служит для обеспечения
управления доступом, идентификации, контроля за перемещениями объектов учета
на территориях предприятия, а также за контролем и управлением параметров
действия предприятия.
Для идентификации объектов учета могут быть использованы
биометрические данные человека, радиочастотные метки самых разных типов
(высоко и низкочастотные), визуальные (определение госномера машины),
штриховое кодирование, аналоговые и цифровые параметры различных систем.
Для информационных сообщений используются SMS оповещения,
электронные письма, электронные табло, различные мессенджеры.
Структура программного обеспечение позволяет объединить RFID
контроллеры различных производителей, что делает наше решение уникальным
для рынка.
По основным решаем задачам наше программно-аппаратное решение
может следующие задачи:
Доступ постоянно работающим сотрудник на объект учета (классический
СКУД)
Доступ на территорию сотрудникам по заявкам
Организация въезда выезда автотранспорта (как по заявкам, так и
организация собственного транспорта) по RFID меткам, так и по Госномерам
Учет рабочего времени с использованием RFID карт, меток,
биометрических данных
Учет за перемещением объектов учета (сотрудники, оборудование,
материалы и т.д.)
Организация хранения и контроль за сохранностью
Контроль периметра и функции “умного дома”
Функционал Тэндо: СКУД
Структура системы
Биометрический контроль
СКУД по RFID картам
62
Единая система управления сотрудниками и транспортом
Гибридные системы доступа
Контроль, учет
Внешний персонал
Сотрудники
Автотранспорт
Посетители
По объему хранимых данных
Ведение и поддержание баз данных пользователей и идентификаторов/карт
Хранение в базе данных фотографий пользователей
База данных автотранспорта
База данных транспорта по заявкам
Безопасность
Протоколирование действий (аудит действий операторов)
Регистрация и протоколирование тревожных событий СКУД (ошибка
уровня доступа, удержание двери открытой, вскрытие двери силой и пр.)
Фиксация в базе данных времени и даты прохода
Задание уровней доступа
Защита от повторного входа (anti-pass-back)
Регистрация информации о событиях и ее хранение в энергонезависимой
памяти контроллеров СКУД
Установка режима свободного доступа командой оператора в случае аварии
Аппаратно-техническая защита от несанкционированного доступа к
элементам управления, информации, установке режимов
Привязка к событиям в системе видео
Идентификация
Вход и выход по считывателю (RFID карты, RFID метки)
Вход по считывателю, выход по кнопке
Удаленная идентификация по UHF RFID (856 Мгц)
По биометрическим данным (вены руки)
По государственным номерам (автотранспорт)
63
Проход "с подтверждением" со стороны охранника (оператора)
Режим "спецконтроль" – подтверждение оператором разрешения прохода
по завершению дополнительной идентификации клиента в соответствии с
фотографией в базе данных
Доступ по правилу "двух (и более) лиц"
Двухфакторная идентификация (PIN-код + карта и пр.)
Активация/деактивация карт по времени
Вход под принуждением
Логика
Вход в режиме "шлюз"
Возможность установки времени открывания УПУ
Ограничение числа лиц в зоне (помещении)
Оповещение
Тревога при несанкционированном проникновении
Информационное табло
SMS оповещения
Световое и (или) звуковое оповещение о попытках несанкционированного
доступа
Устройства
Контроль состояния УПУ (закрыто, открыто, разблокировано,
заблокировано)
Подключение УВИП разных типов (считывателей)
Высокочастотные RFID
Низкочастотные RFID
Биометрические (вены руки)
Оптические (определение автомобильных номеров)
Световая индикация о состоянии доступа (запрещен, разрешен, и пр. на
УПУ и считывателях)
Автономная работа контроллеров системы с сохранением ключевых
функций управления в случае нарушения связи с компьютером
Сервис
64
Приоритетное отображение на плане объекта тревожных событий
Интерактивное управление средствами СКУД по изображению на плане
объекта
Контроль времени нахождения посетителей на объекте
Учет рабочего времени
Поиск сотрудников на объекте
Возможность интеграции с системой безопасности, противопожарной
сигнализации, а также видеоконтроля на аппаратном уровне
Защита периметра
Программная автоматизация – задание определенных реакций на сложные
комбинации событий
Доступ в режиме "эскорт" (проход посетителей с сопровождающим)
Аппаратная автоматизация реакций на события в системе
Сервисные функции умного дома
Территориальное распределение
Управление объектами, имеющими распределенную филиальную
структуру
Интеграция
Возможность программной интеграции, регистрация и протоколирование
событий в подсистемах ОПС и CCTV
Наличие SDK (Software Development Kit) для самостоятельной доработки
функционала
Комплект СКУД Аккорд СБ-03 - комплект оборудования для организации
системы контроля доступа на одну дверь с доводчиком и резервным
питанием: замок электромагнитный ML-100K, доводчик DC-080, контроллер Z-
5R, считыватель карт CP-Z2L антивандальный, кнопка вызывная
вандалозащищенная, карты/брелоки - 5 шт., блок бесперебойного питания ББП-20,
аккумулятор свинцово-кислотный АКБ, 12В.
Состав комплекта:
электромагнитный замок ML-100K,
доводчик DC-080,
65
контроллер Z-5R,
считыватель карт CP-Z2L антивандальный,
брелок MiniTag Proximity или карта толстая или карта тонкая - 5 шт,
кнопка вызывная вандалозащищенная Олевс "Циклоп",
блок бесперебойного питания ББП-20 ts,
аккумулятор свинцово-кислотный АКБ, 12В.
Интерфейсы программы управления модулями ПО Sphinx (Сфинкс):
Бесплатное ПО (карточка сотрудника, фотоидентификация, права
операторов)
Базовый модуль ПО Sphinx (интерфейс)
Модуль "Учет рабочего времени" (интерфейс)
Модуль "Создание и печать пропусков" (интерфейс)
Модуль "Наблюдение и фотоидентификация" (интерфейс)
Модуль "Расширенная поддержка пропусков посетителей"
(интерфейс)
Модуль "Автопарк" (интерфейс)
Модуль "Реакция на события" (интерфейс)
Модуль "Платежная система" (интерфейс)
Отчеты программного обеспечения Sphinx (Сфинкс):
Бесплатное ПО Sphinx (Сфинкс)
журнал событий системы (настройки, пример отчета)
список персонала (пример отчета)
список режимов прохода (пример отчета)
все проходы персонала (настройки, пример отчета)
проходы, совершенные по карточке, по кнопке (т.е. санкционированные с
пульта), факты запрета доступа (скачать пример отчета, еще пример)
журнал действий операторов (настройки, пример отчета)
кто где был на момент времени (настройки, пример отчета)
журнал событий охраны (настройки)
продолжительность нахождения в зонах доступа (настройки, пример
отчета)
66
Модуль ПО Sphinx (Сфинкс) "Учет рабочего времени"
табель Т-13 (настройки, скачать пример отчета)
отчет о нарушениях графика (скачать пример отчета)
журнал нарушений графика (скачать пример отчета)
отчет "Факты отсутствия в течение полного дня" (настройки, пример
отчета)
журнал входов-выходов на территорию (настройки, пример отчета)
унифицированный отчет о рабочем времени (настройки, параметры
данных, данные за день, данные за период, данные о сотрудниках)
Модуль ПО Sphinx (Сфинкс) "Платежная система"
журнал движений по счетам (настройки)
журнал движений по счетам по дням (настройки)
отчет по кассе (настройки, пример отчета)
Модуль ПО Sphinx (Сфинкс) "Автопарк"
отчет "Автопарк (список выездов)" (настройки, пример отчета)
Объединим в таблицу 8 технические характеристики трех рассмотренных
СКУД.
Таблица 8
Технические характеристики СКУД
Характеристики
RusGuard
ИСО
«Орион»
Тэндо
Динамическая память
контроллеров (количество
событий)
32000
30000
135000
Максимальное количество
карт (сотрудников) на один
контроллер
4000
5000
5000
Тип контроллеров
Комбинирова
нный
Комбинирова
нный
Комбинирова
нный
Поддерживаемые считыватели
Считыватель EM-Marine карт
+
+
+
Считыватель Mifare карт
+
+
+
Считыватель HID карт
+
+
+
Интерфейсы
RS-232/485
-
RS-485
RS-485
Ethernet 10/100 Mb
-
-
+
LBus
+
-
-
Touch Memory / Wiegand-26
+
+
-
67
По результатам анализа технических характеристик рассмотренных СКУД,
наиболее оптимальное решение получено не было. Необходимые задачи могут
быть решены с использованием различного оборудования. Соответственно, в ходе
сравнения СКУД следует применять дополнительную содержательную
характеристику - стоимость системы конкретного производителя, а также анализ
программного обеспечения этих СКУД.
Современное программное обеспечение предоставляет возможность
решения множества сложных специфических задач систем контроля и управления
доступом, предоставляя возможность избежать возникновения серьезных
технологических проблем. При помощи ПО можно реализовать те функции СКУД,
не поддерживаемые контроллерами доступа вследствие множества
технологических и экономических причин. Все функции можно условно
подразделить на следующие категории:
1. Работа с пропусками: выдача пропусков и их удаление; ведение базы
данных пропусков; печать пропусков; отчеты по пропускам; работа с несколькими
контроллерами.
2. Конфигурирование СКУД: конфигурирование контроллеров;
восстановление после сбоев; многопользовательская работа.
3. Мониторинг и управление: мониторинг; фотоидентификация; слежение
за перемещением; отчеты по событиям; учет рабочего времени; интеграция с
системами пожарной и охранной сигнализации, видеонаблюдения.
4. Расширение технических возможностей контроллеров: изъятие разовых
пропусков; глобальный контроль повторного прохода; автоматическое задержание
пропуска; контроль времени первого предъявления пропуска.
Особое внимание в процессе выбора ПО необходимо уделять количеству
пользователей и контроллеров, поддерживаемым операционным системам,
возможности интеграции с системами видеонаблюдения, пожарными и охранными
системами сигнализации, модульности и числу удаленных рабочих мест.
Характеристики упомянутых систем представлены в таблице 9.
