Таблица 9
Характеристики программного обеспечения СКУД
Характеристики
RusGuard
ИСО
«Орион»
Тэндо
Количество пользователей
Не более 3 тыс.
Не более 4
тыс.
Не более 3
тыс.
Количество контроллеров
Не более 8
Не более 64
Не более 64
Интеграция пожарной и
охранной сигнализации
+
+
+
Интеграция систем
цифрового
видеонаблюдения
+
+
+
Наличие Web-интерфейса
+
-
+
Число удаленных рабочих
мест
1
2
1
Возможность применения
дополнительных удаленных
рабочих мест
+
+
+
Модульность
+
+
+
Наличие в пакете ПО всех
основных модулей
+
+
-
Пользовательский
интерфейс
Граф., оконн.
Граф., оконн.
Граф., оконн.
Для предприятия выбираем СКУД ИСО «Орион» на базе устройств Болид.
В пользу этой системы говорит то, что есть возможность ее интеграции с ОС
Windows Server 2012 и программой 1 С, что может быть полезно для учета
рабочего времени. Необходимое ПО будет установлено на сервере и компьютере
охраны.
План здания после установки СКУД (рис. 12.)
69

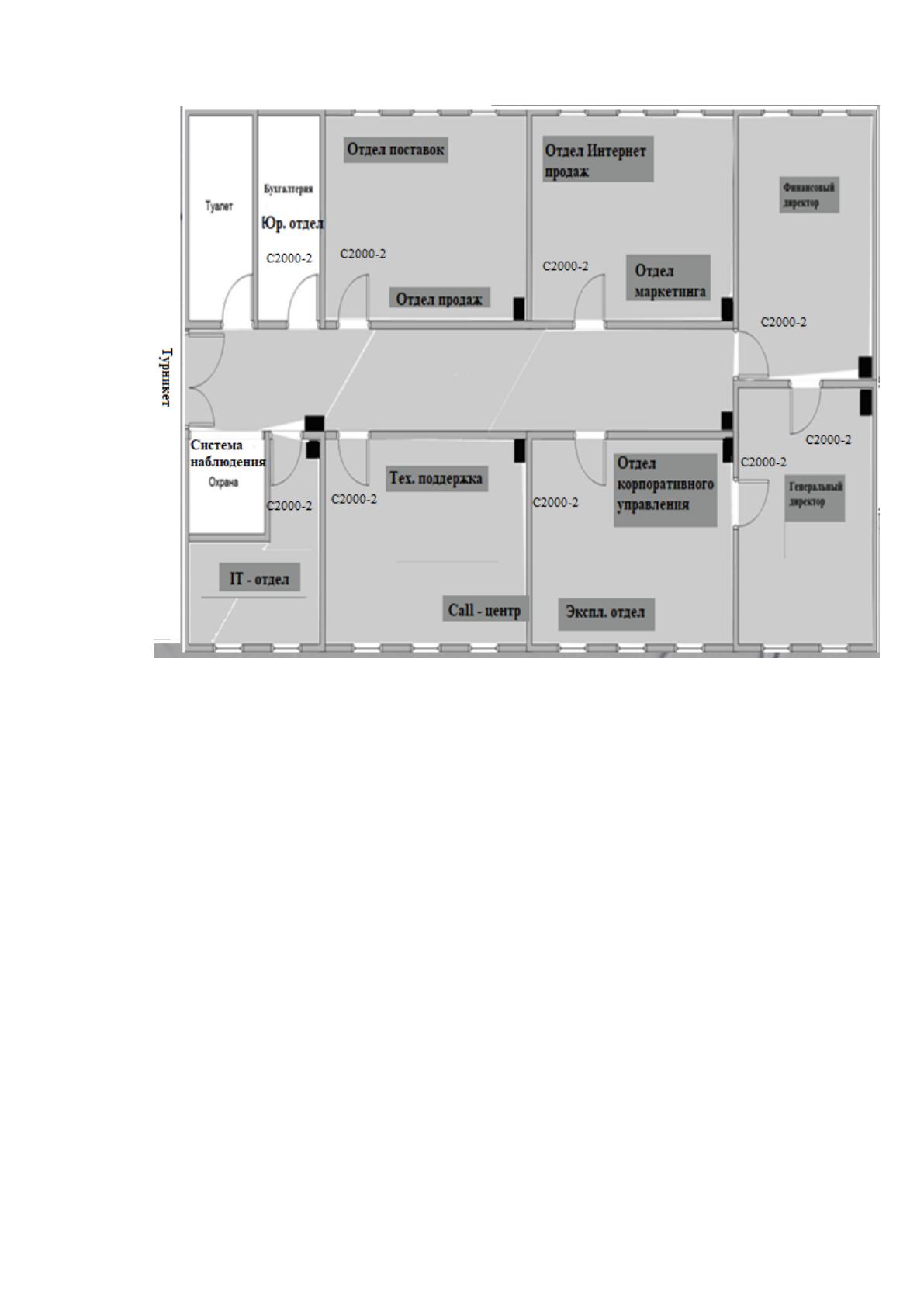

Рис. 12. План здания с добавлением систем контроля и
управления доступом
Подключение оборудования Bolid непосредственно в платформу VideoNet
позволяет создавать единое решение с полным функционалом администрирования
единой системы, управления в едином интерфейсе и комплексную систему реакций
и взаимодействий на наступление тревожных событий. Такой способ построения
системы безопасности дает глубокое взаимодействие различного оборудования
между собой. Особенность такой интеграции в том, расширяется возможности
оборудования с помощью VideoNet.
В версии VideoNet 9.1 SP1 реализовано полнофункциональное прямое
взаимодействие с контроллерами СКУД компании. В VideoNet оператор может
управлять подключенными устройствами СКУД (предоставление разового
прохода, аварийное открытие и т. д.), или настроить расписание для работы
70
устройств в автоматическом режиме. При этом все результаты работы устройств и
действия оператора протоколируются в журнале событий системы.
Подключение и управление оборудованием осуществляется
непосредственно в платформе VideoNet, так же доступна вся отчетность, учет
рабочего времени и модуль фотоверификации.
Для подключения оборудования Bolid в платформу VideoNet необходим
"Программный модуль управления аппаратными средствами ИСБ "Орион**".
Программное обеспечение предоставляет интерфейс для интеграторов
систем безопасности, с помощью которого можно управлять приборами ИСО
«Орион». Программный интерфейс основан на стандарте удаленных вызовов XML-
RPC, позволяет работать по сети Ethernet одновременно с несколькими
клиентскими модулями. Модуль управления имеет 5 исполнений — на управление
4, 10, 20, 127, 512 приборами ИСО "Орион" и работает только совместно с
электронным ключом защиты USB key ЗАО НВП "Болид", подключаемым в USB-
порт компьютера.

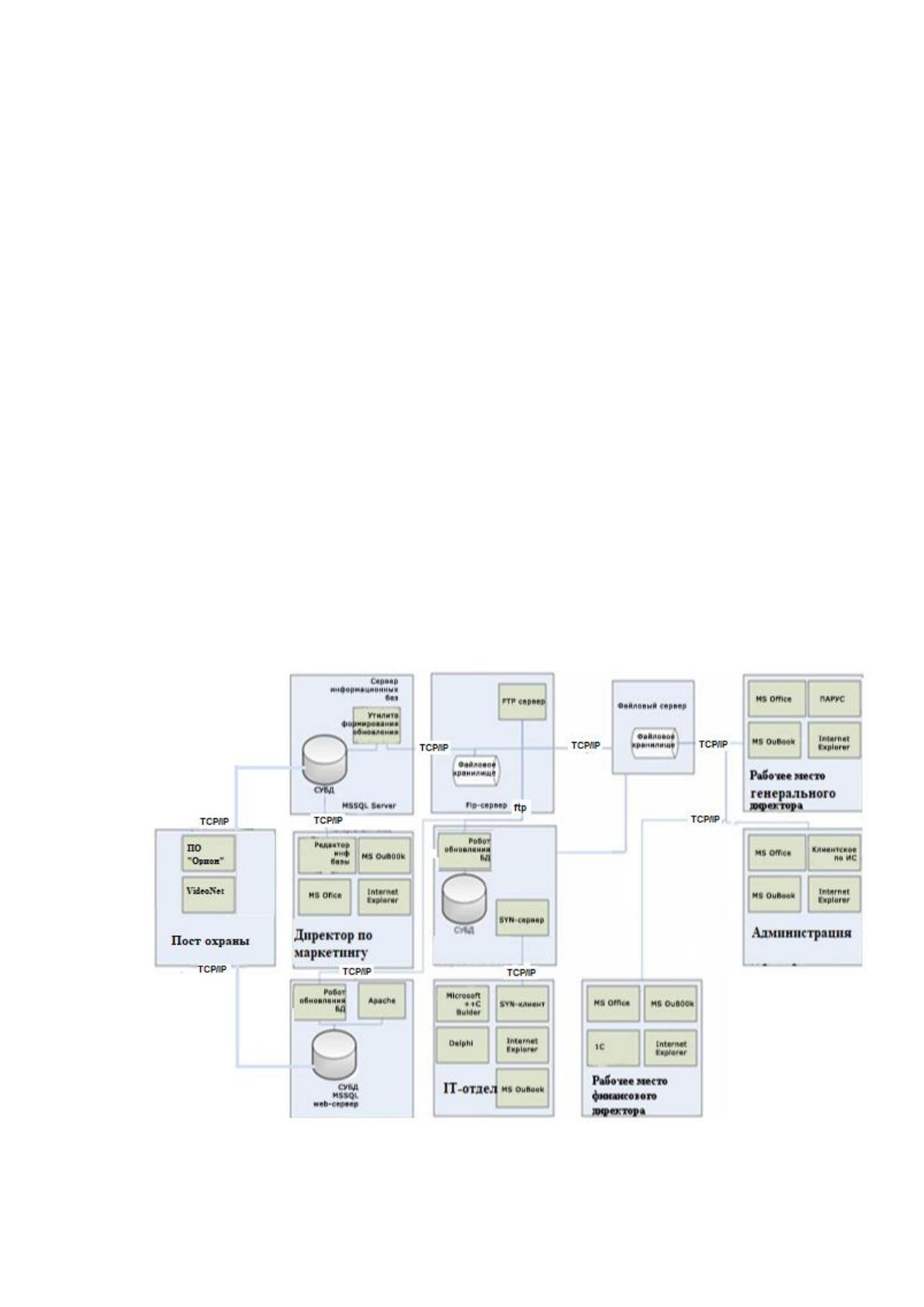

Рис. 13. Программная архитектура с использованием
специального ПО
71
У системы «Octagram» присутствует три варианта построения:
1. Локальный вариант, который предназначен для работы на одном
компьютере (рисунок 14).

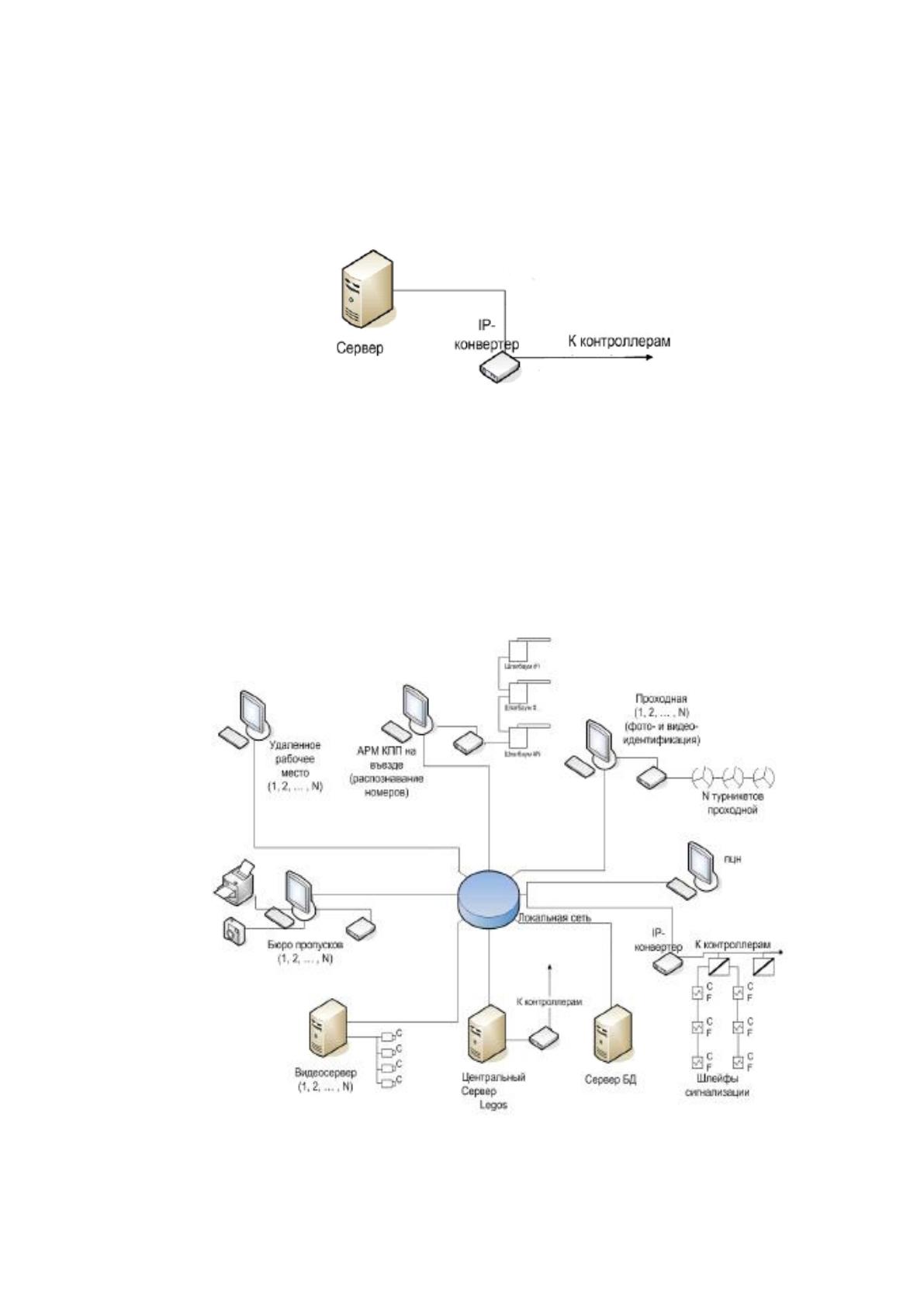

Рис. 14. Структурная схема локальной системы
2. Распределенная система с единым сервером базы данных и
возможностью управления из единой консоли («одного окна») всеми подсистемами
(рисунок 15).
Рис. 15. Структурная схема распределенной системы с
единым сервером базы данных
72
3. Многозвенная иерархическая система на базе нескольких экземпляров
Legos с возможностью управления персоналом из единой консоли и управления
при необходимости устройствами из отдельных подключаемых консолей
(«дополнительных окон»). Схема многозвенной системы структурно представлена
на рисунке 16.

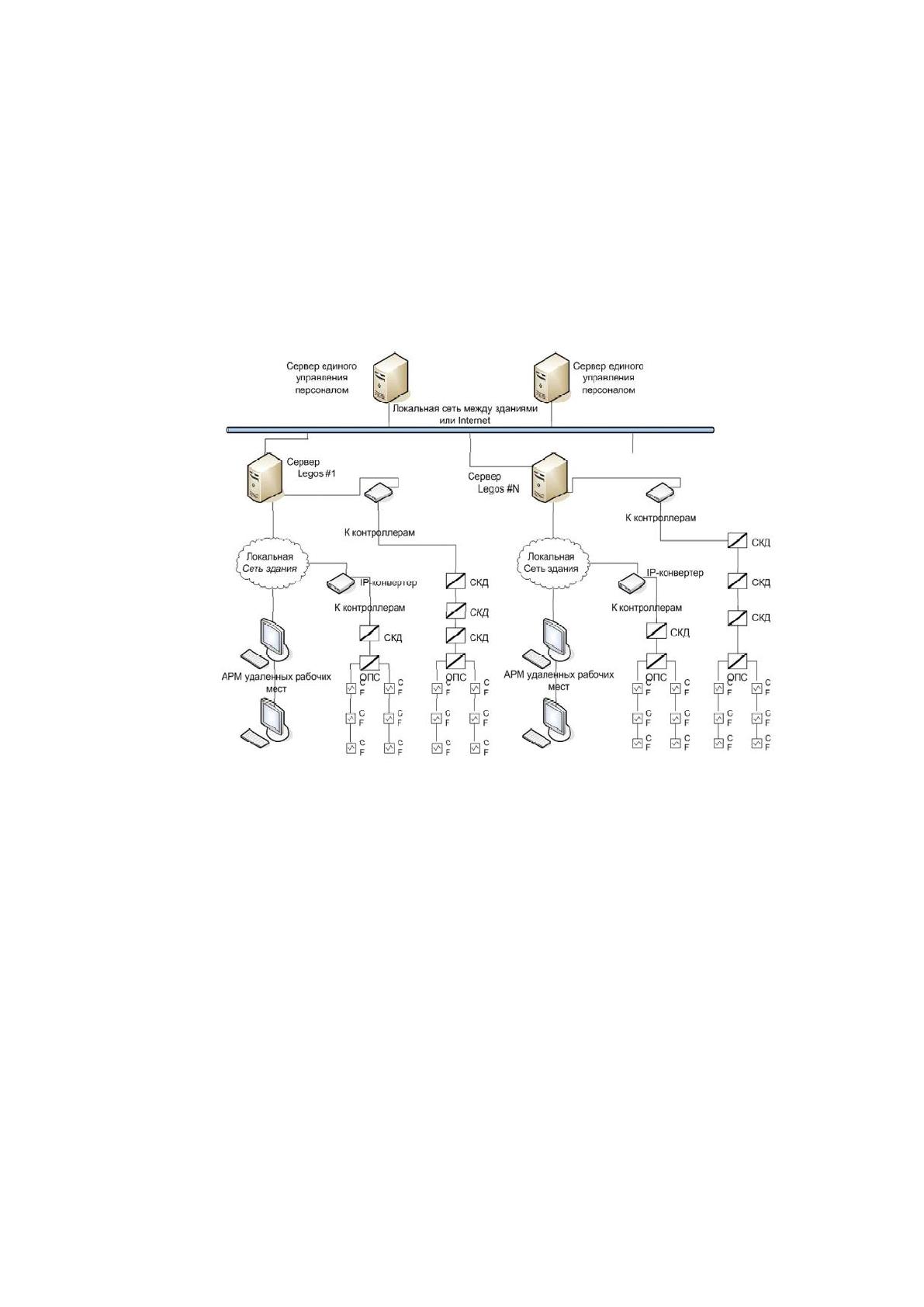

Рис. 16. Структурная схема многозвенной иерархической
системы
При выборе из трех представленных вариантов, остановимся на втором.
Указанное обуславливается тем, что первый (локальный) вариант отпадает
вследствие своей простоты, ограниченного функционала и отсутствия возможности
добавления дополнительных рабочих мест; тогда как третий вариант (многозвенная
иерархическая система) предназначен по большей мере для объединения в единое
целое нескольких систем в разных зданиях. Соответственно для рассматриваемого
предприятия наиболее оптимальной является распределенная система.
73
Сервером БД осуществляются функции хранения всей информации о
пользователях и группах, проходах, автомобилях, служебных и тревожных
сообщениях системы.
Центральным сервером производится опрос всех подключенных к нему (в
т. ч. по протоколу TCP/IP) устройств и обеспечивается передачу информации
серверу БД. Все клиентские консоли подключаются к центральному серверу.
Кроме того, на нем развернуты обеспечивающие работу Web-сервера компоненты.
Видеосервером обеспечивается сбор и передача видеоизображений от
камеры внутреннего или наружного видеонаблюдения в глобальную и локальную
сети, распределение сигнала по местам.
2.2.2 Контрольный пример реализации проекта и его описание
СКУД строится на базе оборудования интегрированной системы "Орион"
фирмы НВП "Болид". В качестве технических средств системы приняты:
- контроллеры доступа "С2000-2" Болид;
- пульт контроля и управления "С2000М";
- персональный компьютер с программным обеспечением Uprog, АРМ
"Орион Про"(учтен в томе СС8);
- электромагнитные замки AL-250uz;
- считыватели карт "С2000-Proxy";
- доводчик двери DORMA TS-68
Считыватели карт "С2000-Proxy", электромагнитные замки AL-250uz
устанавливаются на входах и выходах контролируемых точек доступа и на высоте
1500мм от уровня пола [19].
Построение системы начинается с рабочей станции- персональный
компьютер.
К компьютеру подключается преобразователь интерфейса RS-232 на RS-
485 (С2000-ПИ). По интерфейсу RS-485( кабелем КСПВВнг-LS 1х2х0,5)
подключаются устройства "С2000-М", "С2000-2". От контроллеров "С2000-2" до
электромагнитных замков и считывателей прокладывается кабель КПСВЭВ
2х2х0,5 в кабель-канале.
74
Управление СКУД осуществляется от контроллеров "С2000-2" и пульта
"С2000-М". Контролируемый вход и выход в помещение происходит с
применением бесконтактных пластиковых карт. Каждый сотрудник данного здании
обеспечивается ей, бесконтактной картой доступа, индивидуально, при
применении которой контроллер замка в автоматическом режиме производит
идентификацию пользователя, сопоставляет ее со карт обладающим допуском, а
также временем разрешенного прохода [20].
В случае, если карта удовлетворяет условиям, то электромагнитный замок
открывается, и вся информация фиксируется в протокол событий.
Создание и настройка считывателей Объекты Считыватель создаются на
базе объектов С2000-2, С2000-4, С2000-К, С2000-КДЛ на вкладке Оборудование
диалогового окна Настройка системы
Настройка считывателя происходит по следующему алгоритму:
1. Перейти на панель настроек объекта Считыватель
2. Указать текущий адрес считывателя в соответствующем поле Адрес
считывателя не должен совпадать с адресами реле, шлейфов и других
считывателей, созданных на базе того же объекта, что и настраиваемый.
3. Нажать кнопку Применить для сохранения изменений (Рис.15).
Настройка считывателя завершена.
Запись карт доступа осуществляется следующим образом:
1. Настроить пользователей (см. раздел Настройка пользователей). \
2. . Перейти на панель настроек объекта С2000-2 или С2000-4
Панель настроек объектов С2000-2, С2000-4
3. Нажать кнопку Вычитать конфигурацию. Дождаться поступления
сообщения об окончании вычитки конфигурации в Протокол событий.
4. Нажать кнопку Вычитать ключи
Дождаться поступления сообщения об окончании вычитки ключей в
Протокол событий.
5. Повторить пункты 2-3 для всех объектов С2000-2, С2000-4.
6. Перейти на панель настроек объекта Болид (SDK Орион)
75
Рис. 17. Панель настроек объекта Болид (SDK Орион)
Из раскрывающихся списков Реле на вход и Реле на выход выбрать объекты
Реле, управляющие исполнительным механизмом точки доступа на вход и на
выход соответственно.
Выполнить настройку параметров
Нажать кнопку Применить для сохранения изменений
Настройка пользователей в ИСО «Орион» Настройка пользователей
проходит следующим образом:
1. Перейти на панель настроек объекта Болид (Рис. 18).

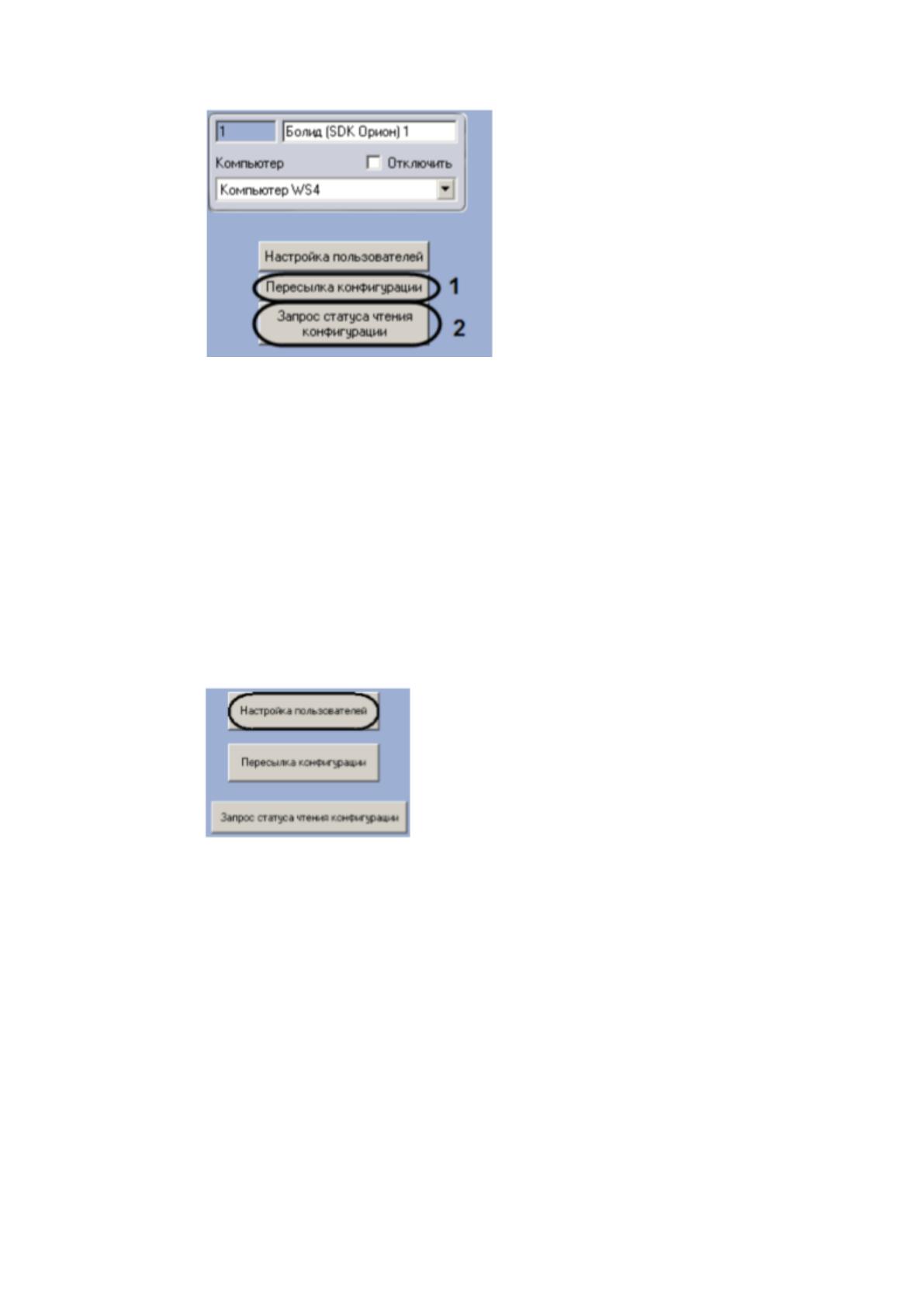

Рис. 18. Панель настроек объекта Болид
2. Нажать кнопку Настройка пользователей (см. Рис. 18).
Откроется окно Настройка пользователей .
76

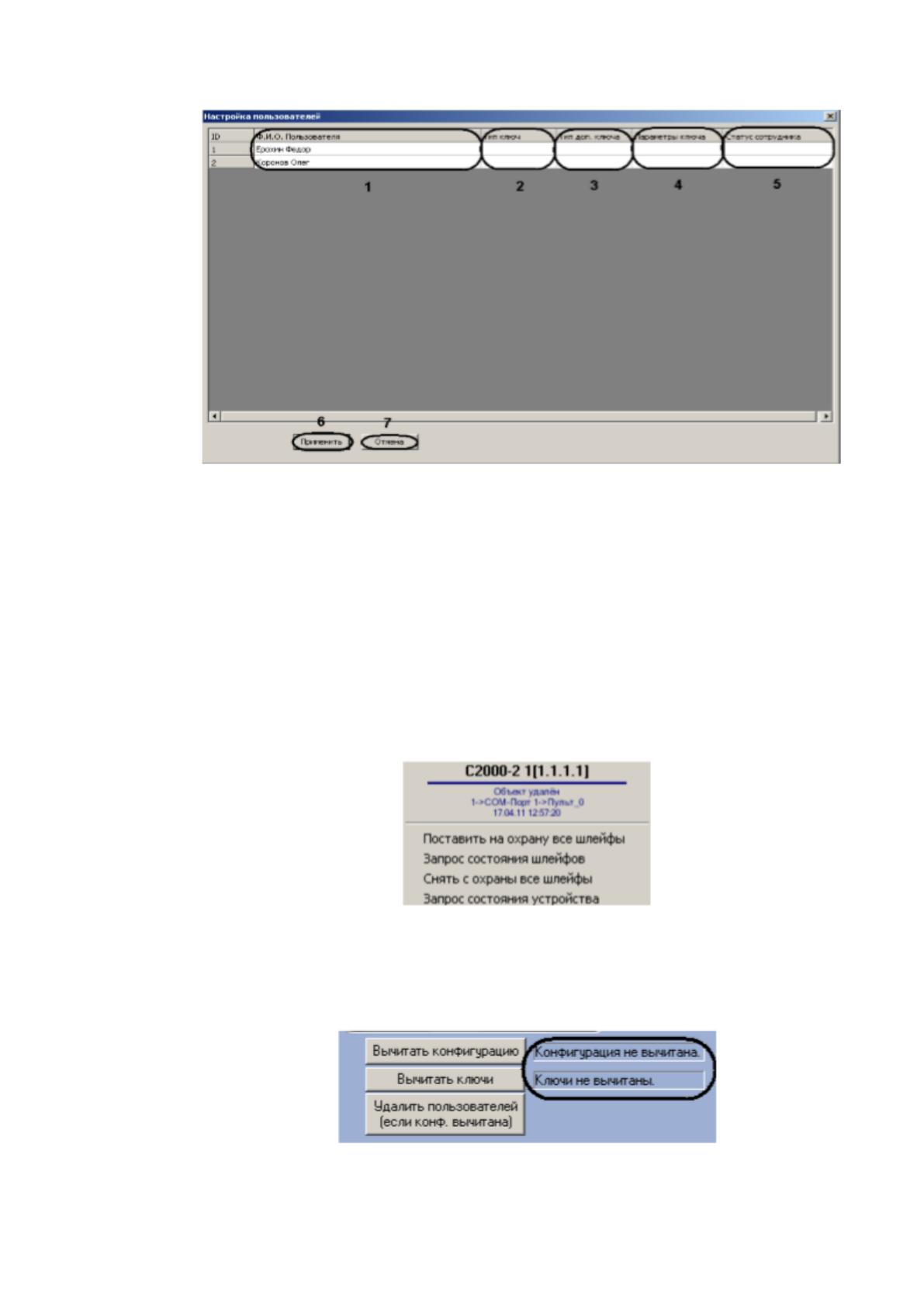

Рис. 19. Настройка пользователей
Выполнить настройку параметров
Для сохранения изменений нажать кнопку Применить в окне Настройка
пользователей и на панели настроек объекта.
Настройка пользователей завершена.
Управление контроллером доступа С2000-2 Управление контроллером
доступа С2000-2 осуществляется в интерактивном окне Карта с использованием
функционального меню соответствующего объекта (Рис. 20.
Рис. 20. Функциональное меню объекта С2000-2
В результате выполнения данных действий произойдет запись карт доступа
в устройства С2000-2, С2000-4 (рис.21)
Рис. 21 Статусы вычитки конфигурации
77

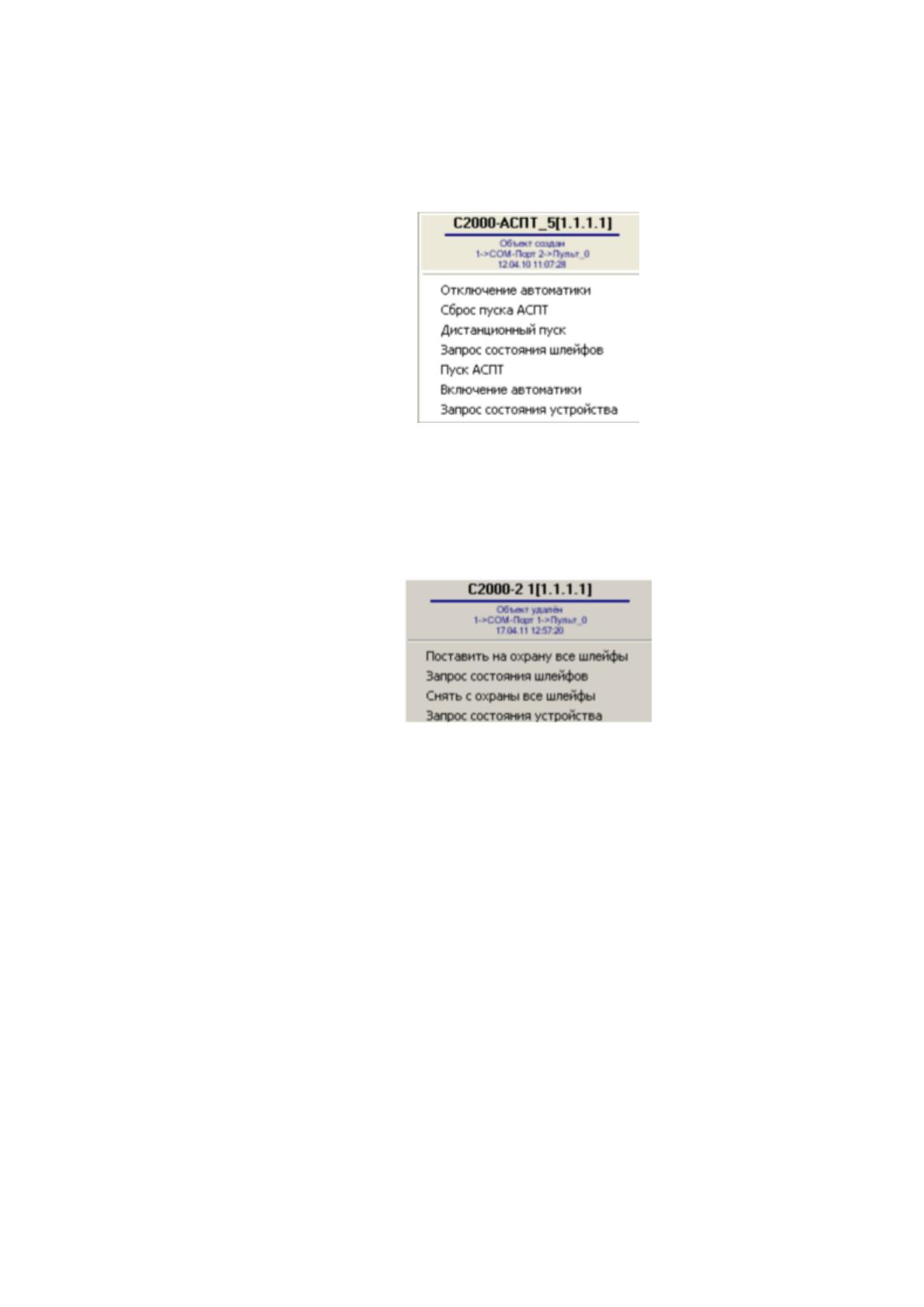

Управление автоматической системой пожаротушения С2000-АСПТ
осуществляется в интерактивном окне Карта с использованием функционального
меню соответствующего объекта (Рис. 22)
Рис. 22 Функциональное меню объекта С2000-АСПТ
Управление контроллером доступа С2000-2 осуществляется в
интерактивном окне Карта с использованием функционального меню
соответствующего объекта (Рис. 23).
Рис. 23 Функциональное меню объекта С2000-2
