18
Учителя
Уборщики
Работники
кухни
Технический
отдел
Охрана
Уборщики
Работники
кухни
Технический
отдел
Охрана
Генеральный
директор
Директор
школы
Заведующий
детского сада
Завуч по учебно-
воспитательной
работе
Завуч по
административно-
хозяйственной
работе
Завуч по ИКТ
Заведующий
хозяйственной
части
Заведующий
техническим
отделом
Бухгалтерия
Бухгалтерия
Воспитатели
Финансово -
организационный
отдел
Главный
бухгалтер
Рисунок 1. Организационная структура предприятия
19
Завуч по учебно-воспитательной работе является организатором
занятий, ответственным за соблюдение дисциплины работниками и
учениками, занимается разработкой уставов, планов, учебных программ.
Организует выездные мероприятия. Тесно взаимодействует с финансово –
организационным отделом по вопросам составления расписания. Находится
в прямом подчинении у директора школы. Управляет штатом школьных
преподавателей.
Завуч по административно-хозяйственной работе – отвечает за
хозяйственные функции школы. Основными направлениями деятельности
завуча по административно-хозяйственной работе являются: хозяйственная
деятельность школы, материально-техническое обеспечение учебного
процесса, обеспечение режима здоровых и безопасных условий труда и
учебы. Несет ответственность за сохранность имущества и хозяйственного
инвентаря школы, их своевременное восстановление и пополнение,
соблюдение правил техники безопасности, производственной санитарии и
пожарной безопасности в установленном законом порядке. Руководит
финансово – организационным отделом, бухгалтерией, а также штатом
работников кухни, охранников и уборщиков. Находится в прямом
подчинении у директора школы.
Завуч по ИКТ – возглавляет технический отдел, отвечает за обучение
сотрудников в сфере информационно – коммуникационных технологий.
Осуществляет сопровождение информационной системы школы и
отслеживает ее состояние. Также, в его обязанности входит ведение и
обновление сайта образовательного центра. Подчиняется директору школы.
Возглавляет технический отдел школы.
Заведующий детского сада (Он же директор детского сада) курирует
работу и принимает решения по управлению и развитию детского сада
образовательного центра. Прямым начальником является генеральный
директор образовательного центра. Напрямую заведующему детского сада
подчиняются воспитатели, главный бухгалтер, заведующий хозяйственной
20
части и заведующий техническим отделом детского сада. Входит в
управляющий совет компании.
Заведующий хозяйственной части детского сада курирует системы
сада, не относящиеся к основной деятельности, исключая ИКТ в его
обязанности входит организация любой хозяйственной деятельности
детского сада, включая уборку территории и помещений. Ему подчиняются
работники кухни, охранники и уборщики. Прямым начальником является
заведующий детского сада.
Заведующий техническим отделом является создателем
информационной системы детского сада и осуществляет её сопровождение.
Отвечает за обучение сотрудников в сфере информационно –
коммуникационных технологий и возглавляет технический отдел детского
сада.
Главный бухгалтер Главный бухгалтер выполняет следующие
должностные обязанности: организует работу по постановке и ведению
бухгалтерского учета, формирует в соответствии с законодательством о
бухгалтерском учете учетную политику, позволяющую своевременно
получать информацию для планирования, анализа, контроля, оценки
финансового положения и результатов деятельности компании, руководит
формированием информационной системы бухгалтерского учета и
отчетности в соответствии с требованиями бухгалтерского, налогового,
статистического и управленческого учета, обеспечивает предоставление
необходимой бухгалтерской информации внутренним и внешним
пользователям, обеспечивает своевременное и точное отражение на счетах
бухгалтерского учета хозяйственных операций, движения активов,
формирования доходов и расходов, выполнения обязательств, обеспечивает
контроль за соблюдением порядка оформления первичных учетных
документов. Возглавляет бухгалтерию детского сада. Прямым начальником
является заведующий детским садом.
21
1.1.3 Программная и техническая архитектура ИС предприятия
В связи с тем, что выбранный для автоматизации бизнес-процесс
происходит в школе образовательного центра, на рисунке 2 представлена
техническая архитектура школы, без детального рассмотрения архитектуры
детского сада.
В таблицах 5-12 перечислена техническая комплектация школы,
разбитая по участкам.
Таблица 5
Техническое оснащение учительской
Устройство
Кол - во
Технические характеристики
Компьютер IRU Home 111
9
Процессор: IntelCeleronJ1800
Объем оперативной памяти: 4 ГбDDR3
Ж.Д.: 512 ГбNAND-Flash
Компьютер IRU Office 312
1
Процессор: IntelPentiumGoldG5400
Объем оперативной памяти: 4 Гб DDR4
Ж.Д.: 1 Тб NAND-Flash
Коммутатор CiscoCatalyst
2950-12
1
Количество портов коммутатора: 12
Ethernet
Внутренняя пропускная способность:
4.4 Гбит/сек
Размер таблицы MAC адресов: 8192
Тип: управляемый 2 уровень
МФУ Brother DCP-
L3550CDW
1
Технология печати: светодиодный
Тип печати: цветной
Формат печати: A4
Камера видеонаблюдения
Dahua DH-HAC-
HFW1220SP-0280B
1
Матрица: 2 МП
Макс. Разрешение: 1920x1080
Доп. функции: ИК-фильтр,
компенсация задней засветки,
шумоподавление
22
Школа
IRU Home 111
Бухгалтерия
МФУ
Brother
DCP-L3550CDW
IRU Home 111
IRU Office 312
Технический отдел
МФУ
Brother DCP-L3550CDW
КПП
МФУ
Brother DCP-L3550CDW
IRU Home 111
IRU Office 312
Учительская
МФУ
Brother DCP-L3550CDW
IRU Home 111
Финансово-организационный отдел
МФУ
Brother DCP-L3550CDW
IRU Home 111
IRU Office 312
Компьютерные классы
Серверная
Сервер Б.Д.
ASUS RS700D-E6/PS8 1U
Сервер
резервного
копирования
ASUS RS700D-E6/PS8 1U
Сервер
приложений
(Бухгалтерия)
ASUS RS700D-E6/PS8 1U
Сервер
приложений
(Финансово-
организационный отдел)
ASUS RS700D-E6/PS8 1U
Internet
Межсетевой экран Cisco
Firepower FPR1010-NGFW-
K9
Коммутатор
TP-LINK
TL-SG108E
Локальная сеть детского сада
Коммутатор
Cisco
C9200L-24P
-4X-E
Коммутатор
Cisco Catalyst
2950-12
Коммутатор
Cisco
C9200L-24P
-4X-E
Коммутатор
Cisco Catalyst
2950-12
Коммутатор
Cisco Catalyst
2950-12
Коммутатор
Cisco
C9200L-24P
-4X-E
CompYou Office PC
Сервера
приложений
(Компьтерные классы)
ASUS RS700D-E6/PS8 1U
Учебные классы
IRU Office 312
Коммутатор
Cisco
C9200L-24P
-4X-E
Камера
видеонаблюдения
Dahua DH-HAC-
HFW1220SP-
0280B
Камера
видеонаблюдения
Dahua DH-HAC-
HFW1220SP-
0280B
Камера
видеонаблюдения
Dahua DH-HAC-
HFW1220SP-
0280B
Камера
видеонаблюдения
Dahua DH-HAC-
HFW1220SP-
0280B
Камера
видеонаблюдения
Dahua DH-HAC-
HFW1220SP-
0280B
Камера
видеонаблюдения
Dahua DH-HAC-
HFW1220SP-
0280B
Камера
видеонаблюдения
Dahua DH-HAC-
HFW1220SP-
0280B
Коммутатор
Cisco
C9200L-24P
-4X-E
Камера
видеонаблюдения
Dahua DH-HAC-
HFW1220SP-
0280B

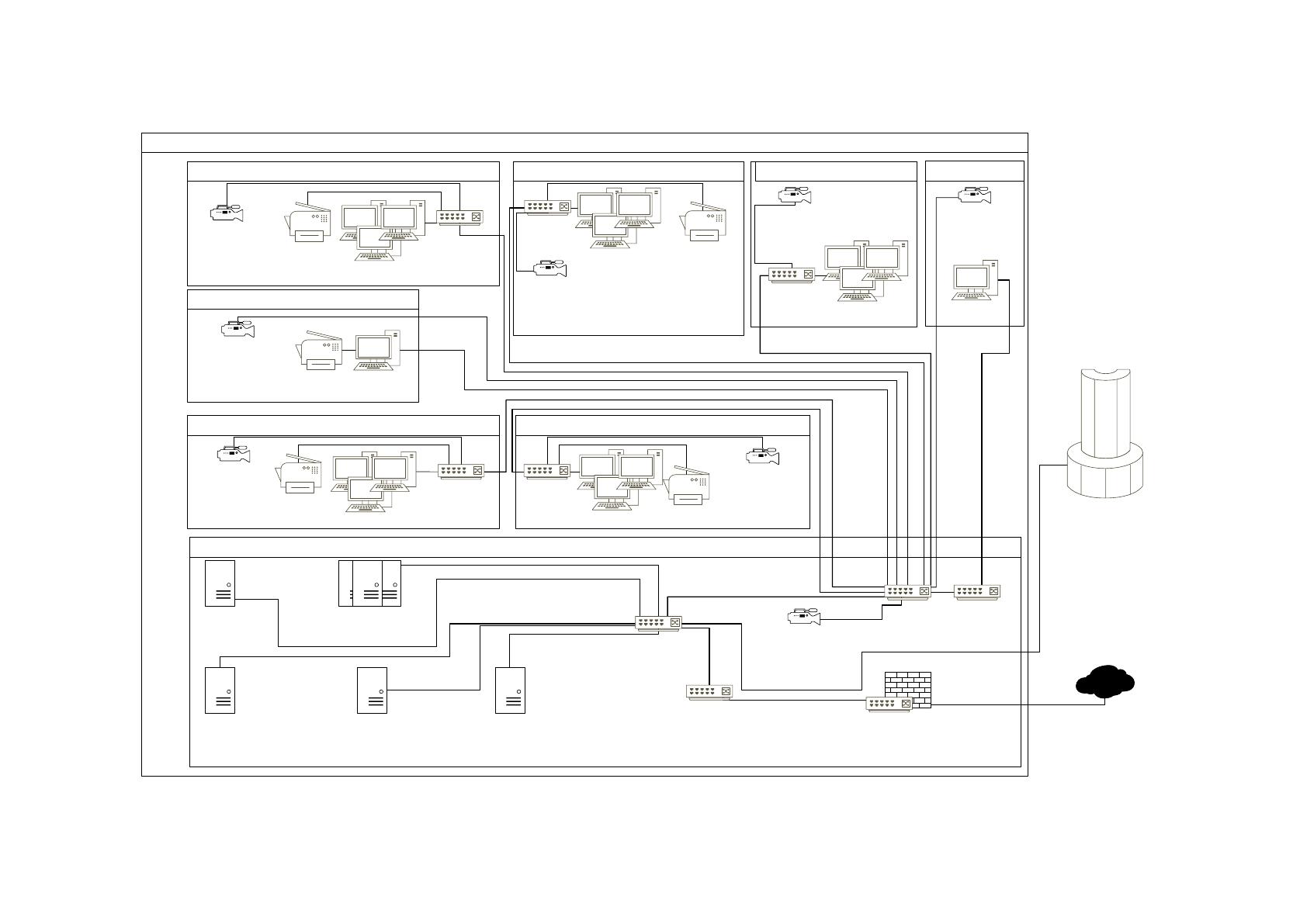

Рисунок 2. Техническая архитектура предприятия
23
Таблица 6
Техническое оснащение компьютерного класса
Устройство
Кол - во
Технические характеристики
Компьютер IRU Home 111
20
Процессор: IntelCeleronJ1800
Объем оперативной памяти: 4 ГбDDR3
Ж.Д.: 512 Гбsatahdd
Компьютер IRU Office 312
1
Процессор: IntelPentiumGoldG5400
Объем оперативной памяти: 4 Гб DDR4
Ж.Д.: 1 Тбsatahdd
КоммутаторCisco C9200L-
24P-4X-E
1
Количество портов маршрутизатора:
24 x Ethernet
Внутренняя пропускная способность:
4.4 Гбит/сек
Размер таблицы MAC адресов: 8192
Тип: управляемый 3 уровень
Камера видеонаблюдения
Dahua DH-HAC-
HFW1220SP-0280B
1
Матрица: 2 МП
Макс. Разрешение: 1920x1080
Доп. функции: ИК-фильтр,
компенсация задней засветки,
шумоподавление
Таблица 7
Техническое оснащение технического отдела
Устройство
Кол - во
Технические характеристики
Компьютер IRU Home 111
4
Процессор: IntelCeleronJ1800
Объем оперативной памяти: 4 ГбDDR3
Ж.Д.: 512 Гбsatahdd
Компьютер IRU Office 312
5
Процессор: IntelPentiumGoldG5400
Объем оперативной памяти: 4 Гб DDR4
Ж.Д.: 1 Тбsatahdd
Коммутатор CiscoCatalyst
2950-12
1
Количество портов коммутатора: 12
Ethernet
Внутренняя пропускная способность:
4.4 Гбит/сек
Размер таблицы MAC адресов: 8192
Тип: управляемый 2 уровень
МФУ Brother DCP-
L3550CDW
1
Технология печати: светодиодный
Тип печати: цветной
Формат печати: A4
Камера видеонаблюдения
Dahua DH-HAC-
HFW1220SP-0280B
1
Матрица: 2 МП
Макс. Разрешение: 1920x1080
Доп. функции: ИК-фильтр,
компенсация задней засветки,
шумоподавление
24
Таблица 8
Техническое оснащение КПП
Устройство
Кол - во
Технические характеристики
Компьютер CompYouOffice
PC
1
Процессор: IntelCeleronJ1800
Объем оперативной памяти: 2ГбDDR3
Ж.Д.: 256Гбsatahdd
МФУ Brother DCP-
L3550CDW
1
Технология печати: светодиодный
Тип печати: цветной
Формат печати: A4
Камера видеонаблюдения
Dahua DH-HAC-
HFW1220SP-0280B
1
Матрица: 2 МП
Макс. Разрешение: 1920x1080
Доп. функции: ИК-фильтр,
компенсация задней засветки,
шумоподавление
Таблица 9
Техническое оснащение бухгалтерии
Устройство
Кол - во
Технические характеристики
Компьютер IRU Home 111
16
Процессор: IntelCeleronJ1800
Объем оперативной памяти: 4 ГбDDR3
Ж.Д.: 512 Гбsatahdd
КоммутаторCisco C9200L-
24P-4X-E
1
Количество портов маршрутизатора:
24 x Ethernet
Внутренняя пропускная способность:
4.4 Гбит/сек
Размер таблицы MAC адресов: 8192
Тип: управляемый 3 уровень
МФУ Brother DCP-
L3550CDW
2
Технология печати: светодиодный
Тип печати: цветной
Формат печати: A4
Камера видеонаблюдения
Dahua DH-HAC-
HFW1220SP-0280B
1
Матрица: 2 МП
Макс. Разрешение: 1920x1080
Доп. функции: ИК-фильтр,
компенсация задней засветки,
шумоподавление
Таблица 10
Техническое оснащение финансово-организационного отдела
Устройство
Кол - во
Технические характеристики
Компьютер IRU Home 111
8
Процессор: IntelCeleronJ1800
Объем оперативной памяти: 4 ГбDDR3
Ж.Д.: 512 Гбsatahdd
Коммутатор CiscoCatalyst
2950-12
1
Количество портов коммутатора: 12
Ethernet
Внутренняя пропускная способность:
4.4 Гбит/сек
25
Устройство
Кол - во
Технические характеристики
Размер таблицы MAC адресов: 8192
Тип: управляемый 2 уровень
МФУ Brother DCP-
L3550CDW
2
Технология печати: светодиодный
Тип печати: цветной
Формат печати: A4
Камера видеонаблюдения
Dahua DH-HAC-
HFW1220SP-0280B
1
Матрица: 2 МП
Макс. Разрешение: 1920x1080
Доп. функции: ИК-фильтр,
компенсация задней засветки,
шумоподавление
Таблица 11
Техническое оснащение серверной
Устройство
Кол - во
Технические характеристики
ASUS RS700D-E6/PS8 1U
2
Процессор: IntelPentiumGoldG5500
Объемоперативнойпамяти: 8ГбDDR3
Ж.Д.: 20Тбsatahdd
ASUS RS700D-E6/PS8 1U
5
Процессор: IntelPentiumGoldG5500
Объемоперативнойпамяти: 32ГбDDR3
Ж.Д.: 2Тбsatahdd
КоммутаторCisco C9200L-
24P-4X-E
3
Количество портов маршрутизатора:
24 x Ethernet
Внутренняя пропускная способность:
4.4 Гбит/сек
Размер таблицы MAC адресов: 8192
Тип: управляемый 3 уровень
Межсетевой экран
CiscoFirepower FPR1010-
NGFW-K9
1
Количество портов: 8 Ethernet 1
Гбит/с
Протоколы маршрутизации:
поддержка OSPF
Камера видеонаблюдения
Dahua DH-HAC-
HFW1220SP-0280B
2
Матрица: 2 МП
Макс. Разрешение: 1920x1080
Доп. функции: ИК-фильтр,
компенсация задней засветки,
шумоподавление
Таблица 12
Техническое оснащение учебной аудитории
Устройство
Кол - во
Технические характеристики
Компьютер IRU Office 312
1
Процессор: IntelPentiumGoldG5400
Объем оперативной памяти: 4 Гб DDR4
Ж.Д.: 1 Тбsatahdd
Коммутатор CiscoCatalyst
2950-12
1
Количество портов коммутатора: 12
Ethernet
Внутренняя пропускная способность:
4.4 Гбит/сек
Продолжение таблицы10
26
Устройство
Кол - во
Технические характеристики
Размер таблицы MAC адресов: 8192
Тип: управляемый 2 уровень
Камера видеонаблюдения
Dahua DH-HAC-
HFW1220SP-0280B
1
Матрица: 2 МП
Макс. Разрешение: 1920x1080
Доп. функции: ИК-фильтр,
компенсация задней засветки,
шумоподавление
Кратко опишем функционал программных средств, присутствующих в
образовательном учреждении и схематично представленных в программной
архитектуре предприятия на рисунке 3.
Продолжение таблицы12
27
Internet
Windows
Server 2019
Standard
WinRAR 5.71
Kaspersky
Endpoint
Security
Сервер приложений бухгалтерии
Microsoft Office
2016
Google chrome
Консультант
Плюс
1C
Бухгалтерия
Windows
Server 2019
Standard
WinRAR 5.71
Kaspersky
Endpoint
Security
Сервер приложений Финансово-
организационного отдела
Microsoft Office
2016
Google chrome
Консультант
Плюс
1C
Бухгалтерия
Windows
Server 2019
Standard
MS Visual
studio 2019
Kaspersky
Endpoint
Security
Сервер приложений компьютерного класса
Microsoft Office
2016
Google chrome
PascalABC
1C
Бухгалтерия
Windows 10
pro
WinRAR 5.71
Kaspersky
Endpoint
Security
Рабочие станции технического отдела
Microsoft Office
2016
Google chrome
Amanda
Network
Backup
EGroupware –
teamwork tool
ActiveMQ
GoAccess
Рабочие станции технического отдела
(Завуч по ИКТ)
Windows 10 pro 1C Бухгалтерия
Microsoft Office
2016
Google chrome
Amanda Network
Backup
EGroupware –
teamwork tool
mitmproxy
Windows
Server 2019
Standard
Kaspersky
Endpoint
Security
Сервер Б.Д.
СУБД
PostgreSQL
Amanda
Network
Backup
Windows
Server 2019
Standard
Kaspersky
Endpoint
Security
Сервер резервного копирования
СУБД
PostgreSQL
Amanda
Network
Backup
Windows 10
pro
WinRAR 5.71
Kaspersky
Endpoint
Security
Рабочие станции учителей в учительской и
кабинетах
Microsoft Office
2016
Google chrome
Windows 10
pro
Рабочие станции учебных компьютеров в
компьютерном классе, бухгалтерии и
финансово-организационного отдела (тонкий
клиент)
Remote
Desktop
Connection
Remote
Desktop
Connection
Remote Desktop
Connection
Kaspersky Endpoint
Security
MS Visual
studio 2019
MS Visual studio
2019

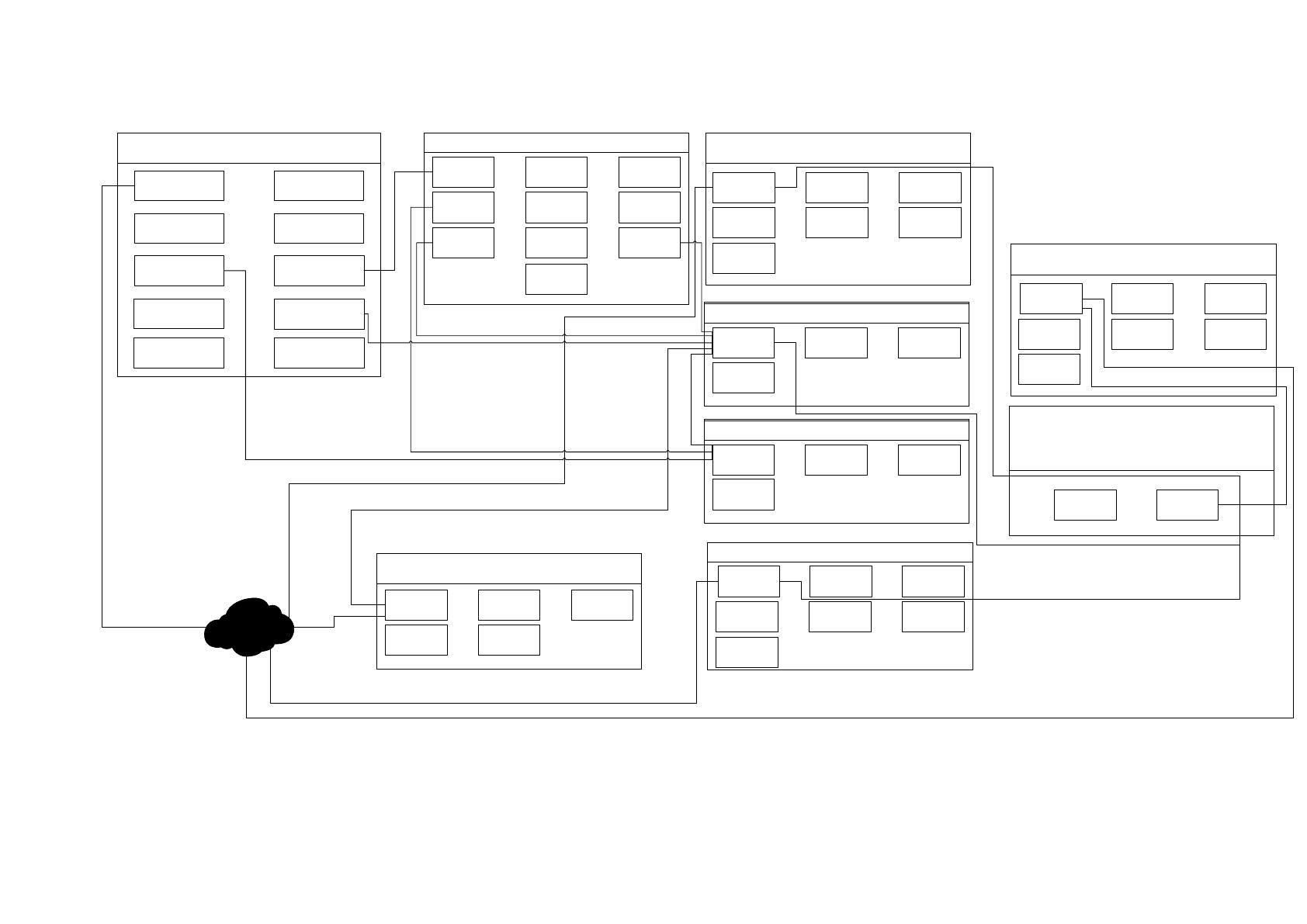

Рисунок 3. Программная архитектура предприятия
