71
- контроль целостности структур SMBIOS, содержащих информацию о
компонентах системной платы (сведения о производителе, системной плате,
процессоре, системных слотах, памяти, BIOS и др.);
- контроль неизменности содержимого таблиц ACPI. В таблицах
содержатся данные об аппаратном и программном интерфейсах,
обеспечивающих учет и конфигурирование компонентов системной платы
ПК;
- контроль целостности оперативной памяти компьютера, который
заключается в контроле неизменности распределения адресного
пространства памяти;
- контроль целостности проверки сведений о незавершенных операциях
в журнале транзакций EXT4, EXT3, NTFS для версии 1.0.180, NTFS, EXT3
для версий 1.0.99, 1.0.991. Предшествует процедуре контроля целостности
секторов и файлов.
Только администратор комплекса "Соболь" имеет возможность расчета
контрольных сумм. В процессе расчета значения контрольных сумм
объектов, подлежащих контролю, заносятся в файлы-шаблоны. Далее
рассчитываются контрольные суммы этих файлов-шаблонов, и их значения
сохраняются в защищенной памяти платы данного комплекса.
Рассчитываются значения контрольных сумм в соответствии с алгоритмом
ГОСТа 28147–89 в режиме формирования имитовставки.
Контрольные суммы контролируемых объектов проверяются при входе
пользователей и администратора в систему. Процесс контроля целостности
вначале производит расчет контрольных сумм файлов-шаблонов и
сопоставляет их со значениями, которые сохранены в защищенной памяти
платы ПАК. Далее производится расчет и проверка контрольных сумм
абсолютно всех контролируемых объектов. В случае обнаружения
нарушений целостности файлов-шаблонов либо контролируемых объектов в
журнале событий фиксируется событие "Ошибка при контроле целостности".
72
Механизмом контроля целостности реализуются два режима: мягкий и
жесткий. Администратор устанавливает режим работы индивидуально для
каждого из пользователей ПК.
В жестком режиме, в случае обнаружения нарушений целостности
файлов-шаблонов либо контролируемых объектов, пользователю
запрещается вход в систему, ПК блокируется, в мягком же режиме —
разрешается вход пользователя.
Механизмом сторожевого таймера обеспечивается блокировка доступа
к ПК если, после включения ПК и по окончании заданного промежутка
времени, который называется временем ожидания сторожевого таймера, не
передано управление расширению BIOS продукта "Соболь".
Блокировку доступа к ПК осуществляют двумя способами:
- посредством принудительной автоматической перезагрузки ПК,
используя стандартную процедуру Reset. Чтобы блокировать питание,
применяется соединительный кабель для механизма сторожевого таймера,
который входит в комплект поставки;
- или посредством принудительного автоматического выключения
питания (если в защищаемом ПК отсутствует разъем Reset). Чтобы

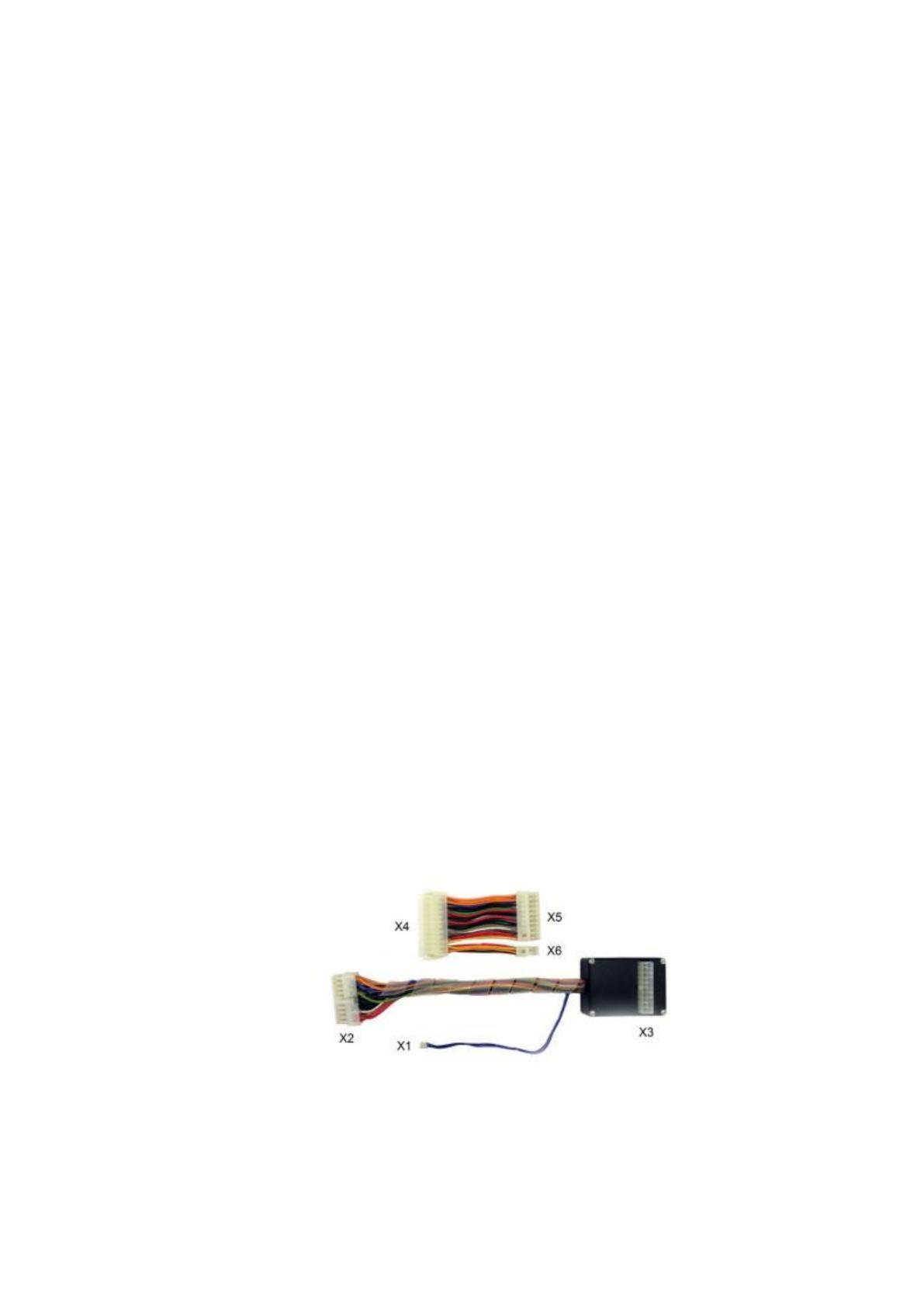

блокировать питание ПК применяется специальное устройство (рис. 19),
которое может поставляться по желанию заказчика. Такое устройство
предназначается для применения в компьютерах форм-фактора ATX.
Рисунок 19 Устройство блокировки питания
Чтобы использовать сторожевой таймер необходимо правильное
подключение к плате "Соболя" соединительного кабеля или устройства
73
блокировки питания. Без подключения кабеля или устройства сторожевой
таймер не функционирует.
Рекомендуемая продолжительность ожидания сторожевого таймера в
автоматическом режиме определяется на стадии инициализации комплекса.
Администратор может корректировать значение времени ожидания в режиме
инициализации и эксплуатации комплекса. Максимальное значение
параметра для платы PCI/PCI-E составляет 512 секунд, для платы Mini PCI-E
— до 65534 секунд.
2.2. Информационное обеспечение задачи
2.2.1 Информационная модель и её описание
Программу экономиста компании условно можно разделить на три блока
(рисунок 20):
1) Заполнение справочников;
2) Заполнение документов и движение регистров;
3) Формирование отчетов.
ИС
Спр.Организ
ация
Спр.ТипЯчейк
и
Спр.Ячейки
Регистр.Догов
ор
Спр. Компания
Регистр.Оплат
а
Пользователь
Спр.*Организ
ация
Спр.*ТипЯчейк
и
Спр.*Ячейки
Регистр.*Догов
ор
Спр.*Компани
я
Регистр.*Опла
та
Ввод
Экранная
форма
Договор Оплата
Экранная форма Документ

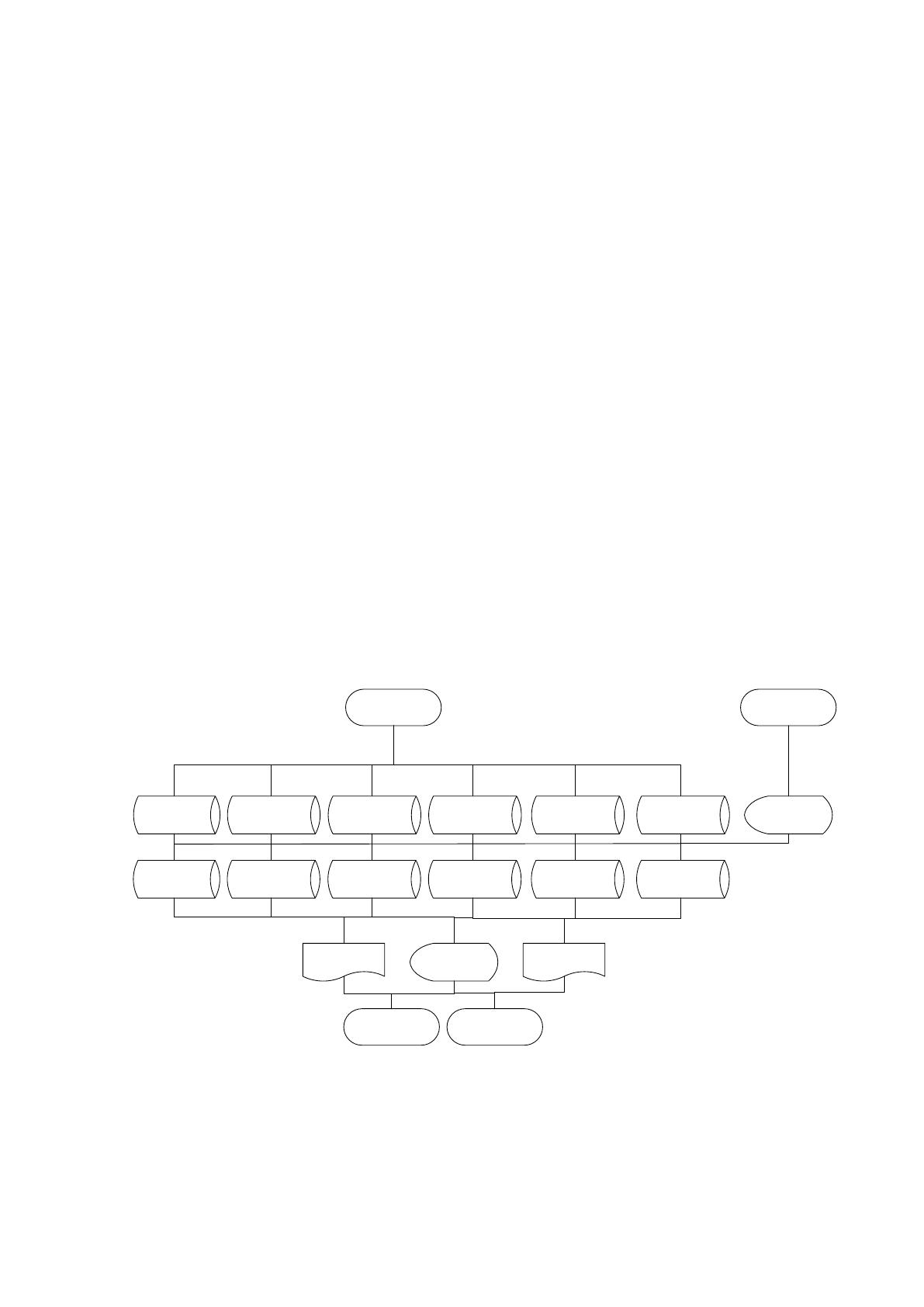

Рисунок 20 Информационная модель
74
2.2.2. Характеристика нормативно-справочной, входной и оперативной
информации
Рассмотрим основные классификаторы и системы кодирования,
используемые при проектировании информационной системы (таблица 8).
Таблица 8
Основные используемые классификаторы и системы
кодирования
Наименование
кодируемого
множества
объектов
Значност
ь кода
Система
кодирования
Система
классификаци
и
Вид
классификатор
а
КоРсчет
20
комбиниро-
ванная
многоаспект-
ная
общероссийский
БИК
9
комбиниро-
ванная
многоаспект-
ная
общероссийский
ИНН
12
комбиниро-
ванная
многоаспект-
ная
общероссийский
РасСчет
20
комбиниро-
ванная
многоаспект-
ная
общероссийский
Исходная и промежуточная оперативно-справочная информация
хранится в приведенных ниже справочниках.
Справочник «Типы сейфовых ячеек» хранит сведения о типах
сейфовых ячеек в компании. Справочник необходим для оформления
договоров и учета услуг. Экранная форма для работы с данным
справочником называется «Виды сейфовых ячеек». Информационная панель
навигации, находящаяся в нижней части оконной формы, содержит
следующие команды: изменение, сохранение, удаление и добавление типа.
Описание структуры записей справочника «Виды сейфовых ячеек»
приведено в Таблице 9.
Таблица 9
Структура записей справочника «Виды сейфовых ячеек»
Название поля
Тип
Длина
Код типа
Счетчик
Длинное целое
Наименование
Текстовый
25
Справочник «Банк сейфовых ячеек» хранит сведения о всех сейфовых
ячейках в компании, которые арендуются. Справочник связан со
75
справочником «Типы сейфовых ячеек». Справочник необходим для
оформления договоров, учета сейфовых ячеек и учета по оплате сейфовых
ячеек. Экранная форма для работы с данным справочником называется «Банк
сейфовых ячеек». Информационная панель навигации, находящаяся в
нижней части оконной формы, содержит следующие команды: изменение,
сохранение, удаление и добавление услуг. Также можно просмотреть в
справочнике типы сейфовых ячеек, распечатать его и имеет отбор: все
ячейки, ячейки в аренде, свободные ячейки, по типу сейфовых ячеек.
Описание структуры записей справочника «Банк сейфовых ячеек» приведено
в Таблице 10.
Таблица 10
Структура записей справочника «Банк сейфовых ячеек»
Название поля
Тип
Длина
Код сейфовой ячейки
Счетчик
Длинное целое
Тип
Текстовый
25
Нахождение
Текстовый
200
Площадь
Числовой
Длинное целое
Цена аренды
Денежный
Денежный
В аренде
Логический
-
Примечание
Текстовый
250
Справочник «Организация» хранит сведения о клиентах компании по
аренде сейфовых ячеек. Справочник необходим для оформления договоров,
учета сейфовых ячеек, учета по оплате аренды сейфовых ячеек. Экранная
форма для работы с данным справочником называется «Организации-
клиенты». Информационная панель навигации, находящаяся в нижней части
оконной формы, содержит следующие команды: изменение, сохранение,
удаление и добавление организации. Описание структуры записей
справочника «Организация» приведено в Таблице 11.
Справочник «Компания» хранит сведения о компании, что заключает
договор аренды сейфовой ячейки, в нашем случае это компания ПАО
«Сбербанк». Справочник необходим для оформления договоров. Экранная
форма для работы с данным справочником называется «Данные о банке».
Информационная панель навигации, находящаяся в нижней части оконной
76
формы, содержит следующие команды: изменение, сохранение. Описание
структуры записей справочника «Компания» аналогична справочнику
«Организация».
Таблица 11
Структура записей справочника «Организация»
Название поля
Тип
Длина
Код организации
Счетчик
Длинное целое
Наименование
Текстовый
50
Индекс
Числовой
6
Город
Текстовый
15
Область
Текстовый
20
Улица
Текстовый
30
Дом
Текстовый
5
Примечание
Текстовый
15
Телефон
Числовой
13
Факс
Числовой
13
ФИО руководителя
Текстовый
100
Основание, по которому действует
организация
Текстовый
100
Контактное лицо
Текстовый
100
Банк
Текстовый
11
БИК
Числовой
9
ИНН
Числовой
12
к/с
Числовой
20
р/с
Числовой
20
2.2.3. Характеристика результатной информации
Результатная информация формируется в информационной системе в
качестве итоговых отчетов и диаграмм.
В информационной системе автоматически формируются следующие
отчеты и диаграммы:
Отчет «Сейфовые ячейки»;
Отчет «Отчет по организациям»;
Отчет «Типовой договор»;
Отчет «Доходность от аренды сейфовых ячеек»;
Диаграмма «Сданная площадь ячеек по договорам»
Диаграмма «Топ 5 организаций по договорам»;
Диаграмма «Топ 5 договоров».
Диаграммы формируются в самой программе, отчеты экспортируются
77
в программу Microsoft Office Excel.
2.3. Программное обеспечение задачи
2.3.1. Общие положения (дерево функций и сценарий диалога)
Программное обеспечение задачи предполагает в первую очередь
построение дерева функций (рис. 21) и сценария диалога (рис. 22) между
пользователем информационной системы и программным приложением. В
качестве способа описания диалога выбран язык типа «меню».
Запуск системы
1. Справочники
1. Банк сейфовых ячеек
2. Типы ячеек
3. Организации-клиенты
4. Договора
5. Данные об
арендодателе
1.1. Операции
1. Просмотр
2. Печать
3. Добавление
3. Редактирование
4. Удаление
5. Сохранение изменений
6. Отбор
7. Статистика
8. Поиск
9. Выход
3. Анализ
1. Сданная площадь по
договорам
2. Топ 5 организаций
по договорам
3. Топ 5 договоров
4. Доходность аренды
ячеек
3.1. Операции
1. Выбор диапазона
2. Предварительный
просмотр
3. Вывод на печать
4. Возврат
Окно «Аренда
сейфовых ячеек в
ПАО «Сбербанк»
2. Операции
1. Новый договор
2. Окончание действия
договора
3. Оплата по договору
2.1. Операции
1. Просмотр
2. Печать
3. Добавление
3. Редактирование
4. Удаление
5. Сохранение
изменений
6. Отбор
7. Статистика
8. Поиск
9. Выход
4. Файл
1. Выход
4.1. Операции
1. Выход из
приложения

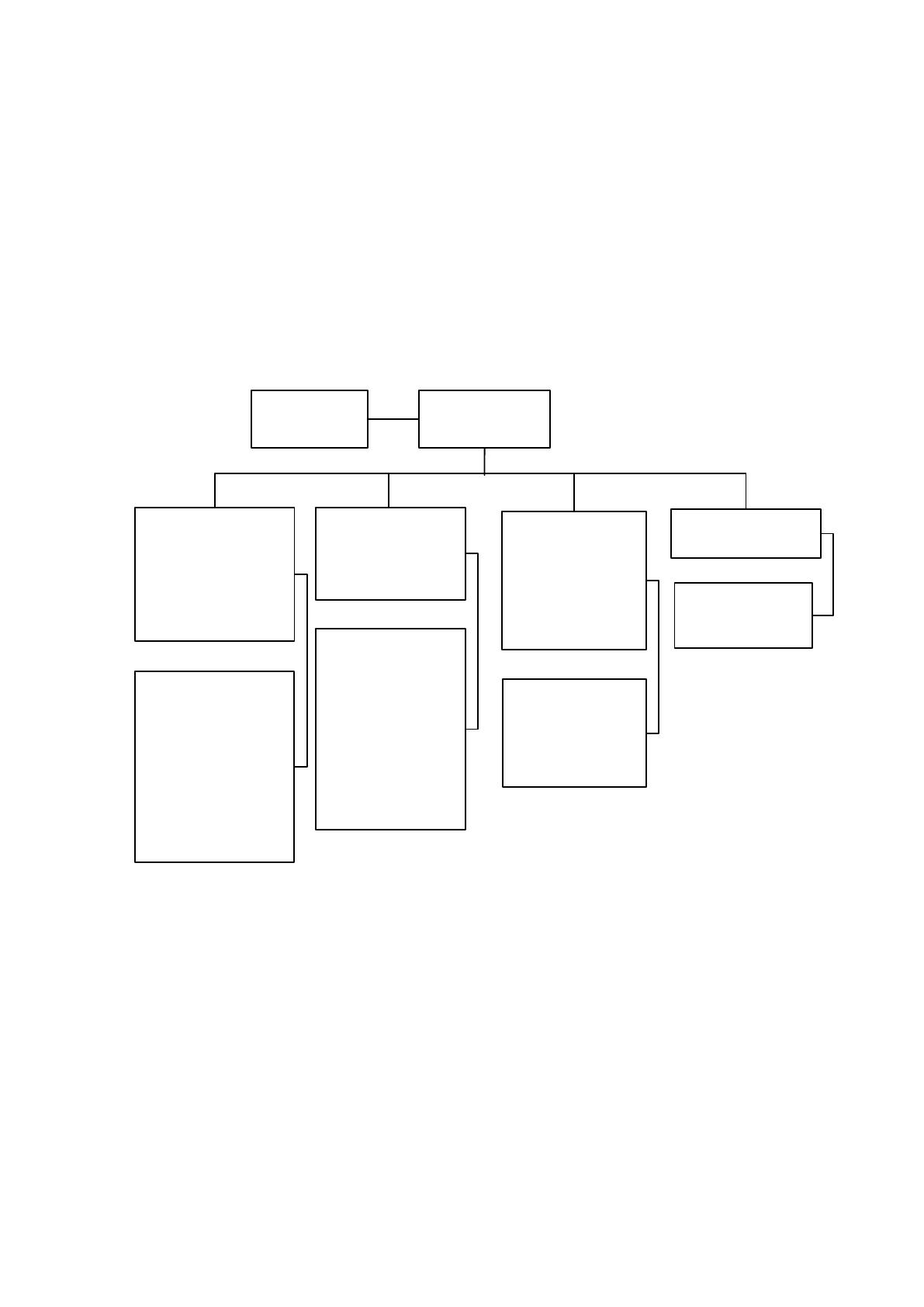

Рисунок 21 Сценарий диалога
78
Информационная система
учета аренды сейфовых ячеек
Основные
функции
Ввод исходных
данных
Формирование
и учет
Формирование
отчетов
Договоров
Регистрация
сейфовых ячеек
Действия
Добавление
Действия
Вывод на экран
монитора
Вывод на печать
Действия
Ввод
Просмотр
Обработка
Сейфовые ячейки
Соханение
Регистрация
клиентов
Оплата
Оплаты
Отчет по
организациям
Типовой договор
Доходность по
аренде ячеек
Предварительный
просмотр

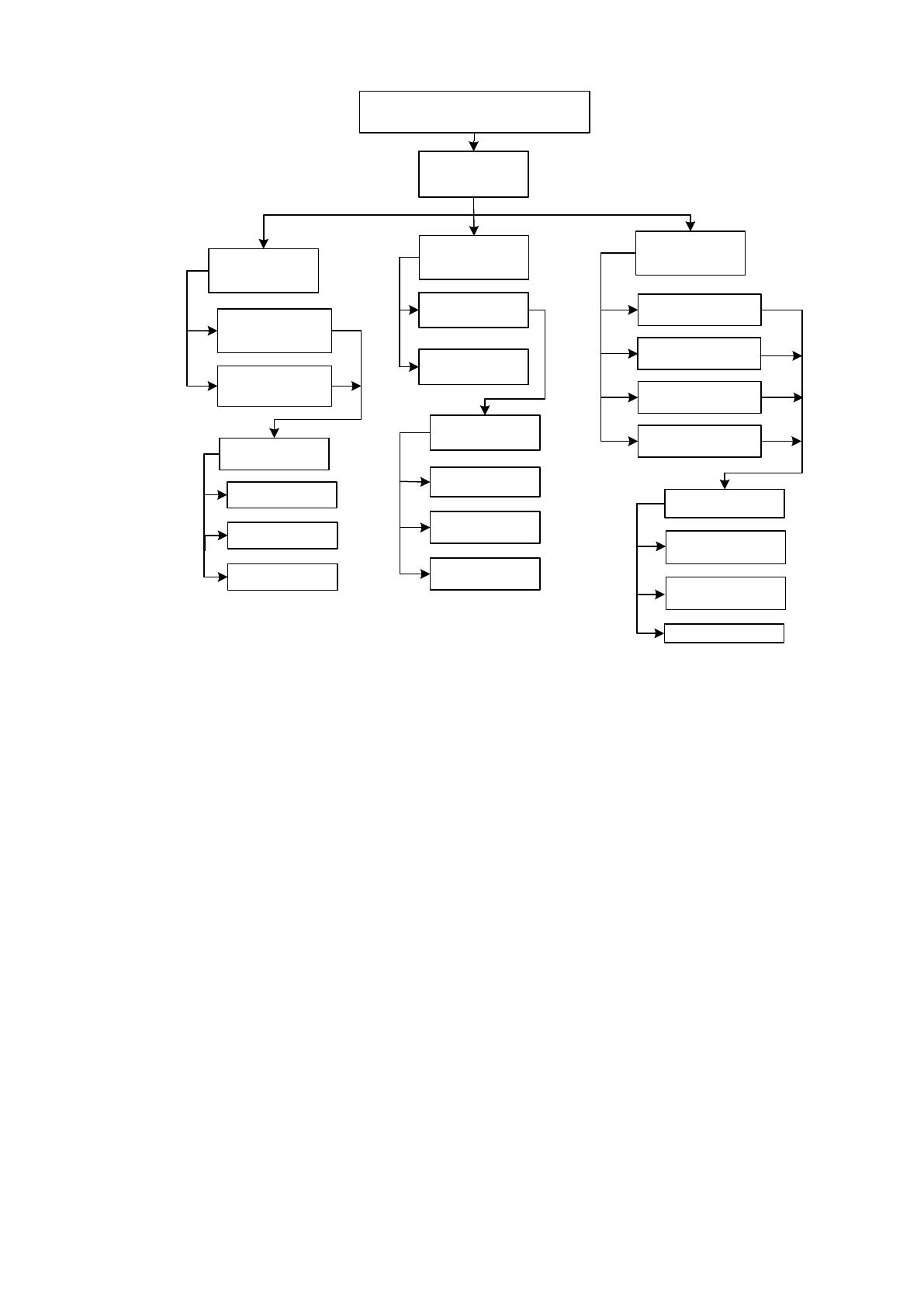

Рисунок 22 Дерево функций
2.3.2. Характеристика базы данных

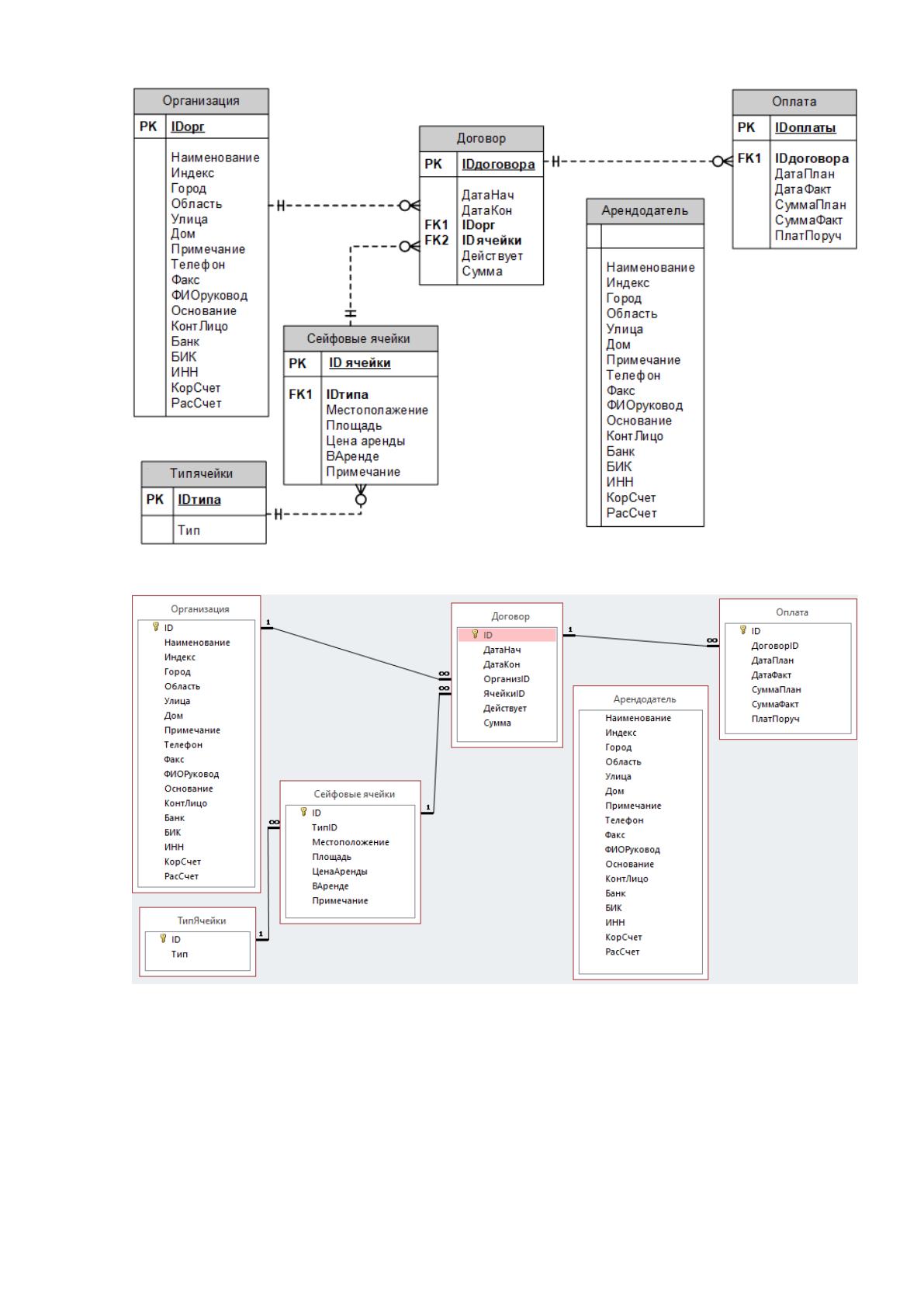

После анализа накопителей, выявленных в процессе разработки
диаграммы потоков данных, построим ER модель данных (рис. 23). После
нормализации схема данных выглядит следующим образом (рис. 24).
79
Рисунок 23 ER-модель
Рисунок 24 Схема данных
2.3.3. Структурная схема пакета (дерево вызова программных модулей)
Второй этап рассмотрения и анализа программного обеспечения
задачи включает разработку структурной схема пакета – построения дерева
вызова процедур и программ (рисунок 25).
80
uContract
.dfm
uDM
.dfm
uDiagram
.dfm
uDiapason
.dfm
uMain
.dfm
uNewContr
act.dfm
uNewPay
.dfm
uOrg
.dfm
uOurOrg
.dfm
uPay
.dfm
uRealty
.dfm
uRealtyTyp
es.dfm
uContract
.pas
uDM
.pas
uDiagram
.pas
uDiapason
.pas
uMain
.pas
uNewContr
act.pas
uNewPay
.pas
uOrg
.pas
uOurOrg
.pas
uPay
.pas
uRealty
.pas
uRealtyTyp
es.pas
Lease.dpr
Lease.res
Lease.exe
Lease.cfg
Аренда
.sql
Lease.dsk
Lease.dof

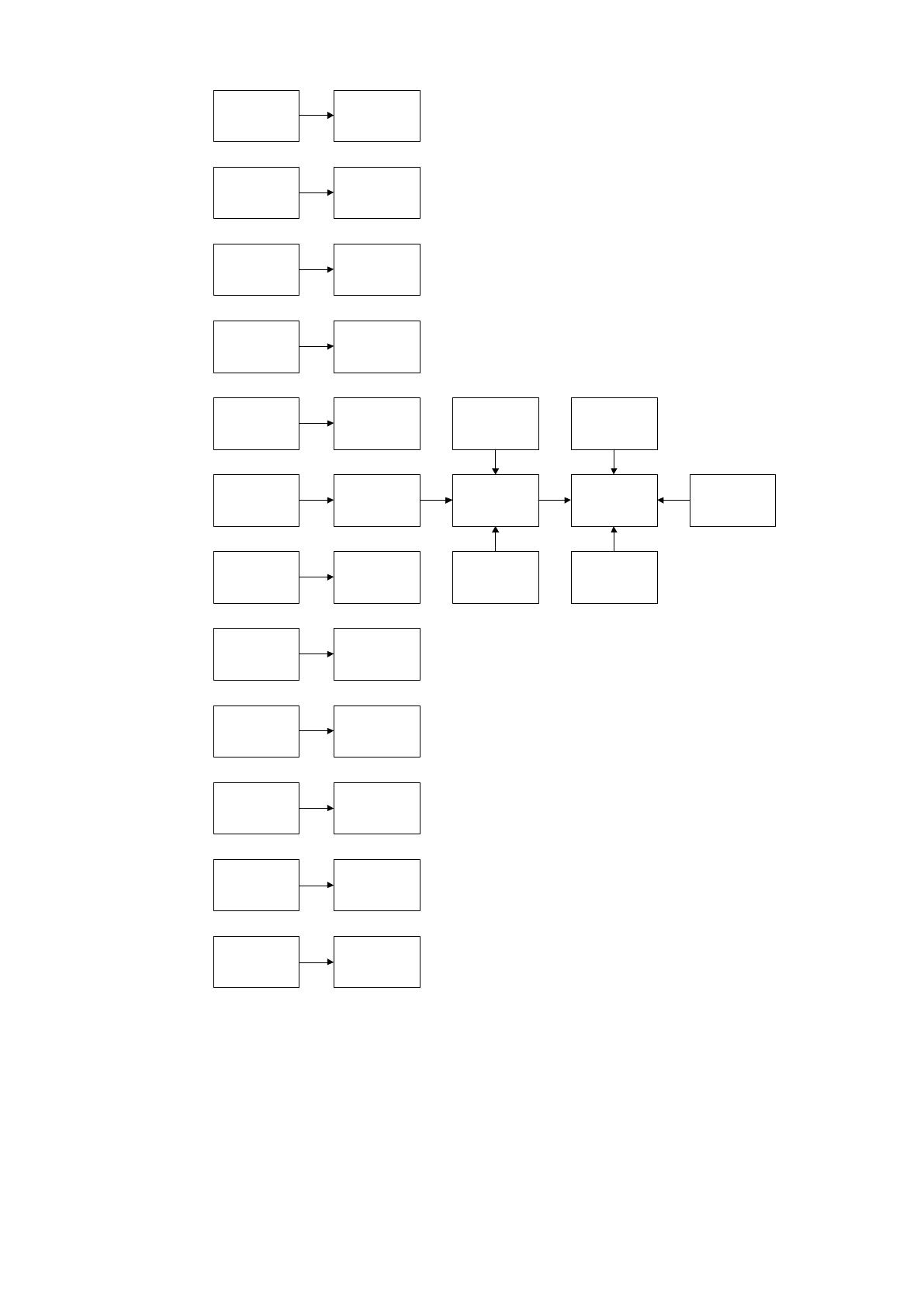

Рисунок 25 Структурная схема пакета (дерево вызова процедур)
2.3.4. Описание программных модулей
Описание структурной схемы пакета представлено в таблице 12.
