Частота
50 Гц / 60 Гц ± 0.05 Гц
Диапазон регулирования
напряжения
±2%
Форма напряжения
Синусоидальный сигнал
Переходная
характеристика
± 8 % (10% - 90 %
линейная нагрузка)
КНИ
<= 3 % (линейная
нагрузка); <= 6 %
(компьютерная
нагрузка)
Перегрузка
105 % - 125 % 3 минуты;
125 % - 150 % 30 секунд;
> 150 % 1 секунда
Коэффициент пика
нагрузки
3: 1
КПД (АС-АС)
=> 87 %
В пользовательской части технической архитектуры размещены АРМ
сотрудников ООО «Партнер-плюс», которые имеют следующие характеристики:
Процессор Intel Pentium® Dual-Core #E5300, 2.6
HDD 320 Гб
Сеть 10/100 Мбит/с
Оптический накопитель DVD±RW
Корпус ATX Miditower 350 Вт чер./серебристый
Монитор Acer A221HQbd [21.5'' Wide, 16:9 FHD, 5ms, 50000:1, DVI
w/HDCP, Black glossyl]
Также в бухгалтерии, отделе кадров и в учебной части установлены МФУ
Canon I-Sensys MF4340D, технические характеристики которых приведены ниже:
Тип МФУ
лазерный
Цветность печати
черно-белая
Технология печати
лазерная
Количество страниц в месяц
макс. 10 000 страниц в месяц
Страниц в месяц
от 9001 до 15000
Макс. формат принтера
A4
Макс. разрешение для ч/б печати
до 1200 x 600 точек
Разрешение сканера
до 600 x 1200 точек
Разрешение сканера (улучшенное)
до 9600 x 9600 точек
Автоподача оригиналов
односторонняя
Емкость устройства автоподачи
на 1 лист
19
В качестве сетевого оборудования используются маршрутизатор Planet
XRT-501, характеристики которого приведены в таблице 1.3.
Таблица 1.3
Технические характеристики маршрутизатора Planet XRT-501
Наименование характеристики
Значение
Количество портов коммутатора
4 x Ethernet 10/100/1000 Мбит/сек
Поддержка VPN pass through
есть
Размеры (ШxВxГ)
141 x 27 x 100 мм
WAN протоколы
PPPoE, PPTP, IP Routing, RIP1/2, PAT,
PAP, CHAP, MS CHAP, UDP, TCP,
IPCP, SNTP.
Поддержка NAT
Да.
Дополнительная информация
WAN порт - 10/100/1000Base
Доступ в сеть Интернет осуществляется с помощью технологии ADSL при
использовании модема Acorp Sprinter LAN420i (таблица 1.3).
Таблица 1.4
Технические характеристики модема Acorp Sprinter LAN420i
ADSL
ADSL2+
Протоколы
PPPoA, PPPoE
Поддержка IGMP (Multicast)
Есть
DMZ
Поддерживается
NAT
Поддерживается
DHCP-сервер
Есть
Скорость передачи данных
24 Мбит/сек для входящего трафика,
1 Мбит/сек для исходящего трафика
Порты Fast Ethernet
4 порта 10/100 Мбит/сек
Порты WAN
1 порт RJ-11
Преподаватели оснащены также ноутбуками Lenovo IdeaPad Y560A1,
которые имеют следующие характеристики:
Операционная система Microsoft® Windows 7 Home Basic
Процессор Intel® Core™ i5 Mobile Processor 460M, 2.53GHz (3Mb
Cache)
Оперативная память 4096Mb, DDR3 1066MHz (Максимум 8Gb)
Экран 15,6" WXGA
20
Разрешение экрана 1366x768
Жесткий диск 500Gb (5400rpm) SATA
Видеокарта ATI™ Mobility Radeon HD5730 1024Mb
Оптический привод DVD-Super Multi Double Layer
Связь Сеть 10/100/1000 Мбит/с (RJ45)
Беспроводная связь WiFi, WiMax, Bluetooth 2.1
Кроме того, в каждом классе есть проектор EPSON MultiMedia Projector EB-
X72 со следующими основными характеристиками:
Таблица 1.5
Технические характеристики проектора EPSON MultiMedia Projector EB-
X72
Наименование характеристики
Значение
Типы проекции
Фронтальная, крепление к потолку
Яркость светового потока
2000 ANSI люмен в стандартном
режиме, 1960 ANSI люмен в Eco-
режиме
Лампа
175 Ватт UHE - E-TORL; ресурс -
4000 часов в стандартном режиме или
5000 часов в Eco-режиме
Контрастность
2000:1
Lens Shift
Поддерживается; 8:1
Разрешение матрицы
1024 x 768
Фокусное расстояние объектива
16.9 - 20.28 мм
Светосила объектива
1/1.58 на коротком фокусе, 1/1.72 на
длинном фокусе
Технология
LCD
Размер изображения по диагонали
0.76 - 7.62 метра (30" - 300")
Расстояние до экрана
1.80 - 2.17 метра
ZOOM
1.2x
Throw Ratio
1.48 - 1.77 : 1
Фокусировка
Ручная
Схема используемой программной архитектуры представлена на рисунке
1.3.
21
Сервер БД
СУБД
MS SQL
Server 2005
Linux 2.6.25
Linux 2.6.25
Файловый
сервер
MS Windows
Storage Server
2003
HTTP
Chrome
MS Office 2003
MS Outlook 2003
ESET NOD32
Business Edition
Smart Security
MS Windows 7
АРМ пользователя бухгалтерии
1С:Бухгалтерия
8.0
Chrome
MS Office 2003
MS Outlook 2003
ESET NOD32
Business Edition
Smart Security
MS Windows 7
АРМ сотрудников других отделов
Маршрутизатор
(файерволл)
Маршрутизатор
(файерволл)
Рисунок 1.3 Схема программной архитектуры
В соответствии с представленной схемой, в качестве операционной
системы на АРМ пользователей используется Windows 7, в качестве серверной –
Linux 2.6.25.
В качестве пакета офисных приложений установлен MS Office 2003 Prof,
включающий в себя MS Word 2003, MS Excel 2003., MS Outlook 2003.
Для защиты от вирусных атак используется (как на АРМ сотрудников, так
и на серверах) ESET NOD32 Smart Security Business Edition.
Данное ПО обеспечивает комплексную защиту серверов и рабочих
станций, включающая в себя антивирус, антишпион, антиспам, персональный
файервол, а также приложение ESET Remote Administrator, которое обеспечивает
централизованное администрирование антивирусного решения в корпоративных
сетевых средах предприятия или глобальных сетях.
Деятельность бухгалтерии автоматизирована при помощи программного
комплекса «1С:Бухгалтерия 8.0».
1.2 Характеристика комплекса задач, задачи и обоснование
необходимости автоматизации
22
1.2.1 Выбор комплекса задач автоматизации и характеристика
существующих бизнес процессов
ООО «Партнер-плюс» является типичной производственной компанией.
Характеристика основной деятельности компании с использованием
правил построения схем методологии IDEF в виде схемы приведена на рисунке
1.4.

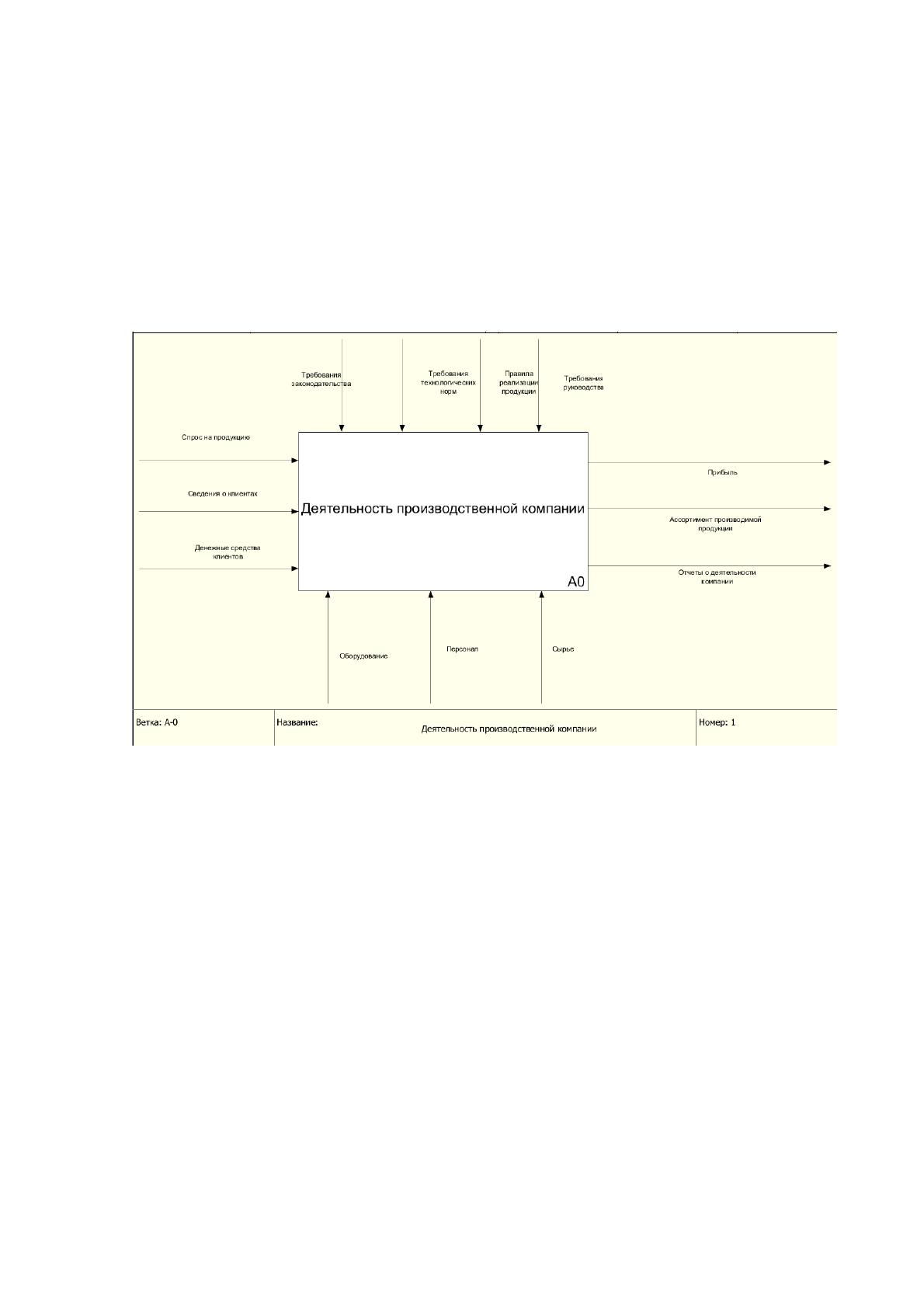

Рисунок 1.4 - Характеристика деятельности предприятия
Входными потоками в рассматриваемой деятельности являются спрос
покупателей производимую продукцию, поставщики и денежные средства для
организации деятельности ООО «Партнер-плюс».
Деятельность ООО «Партнер-плюс» регулируется законами и
подзаконными актами России, требованиями руководства компании, а также
технологическими нормами производства и правилами реализации товаров и
услуг населению.
Выходными потоками являются ассортимент продукции, коммерческая
прибыль и отчетность для предоставления в налоговые органы, а также
бухгалтерская отчетность.
Декомпозиция данного процесса приведена на рисунке 1.5.
23

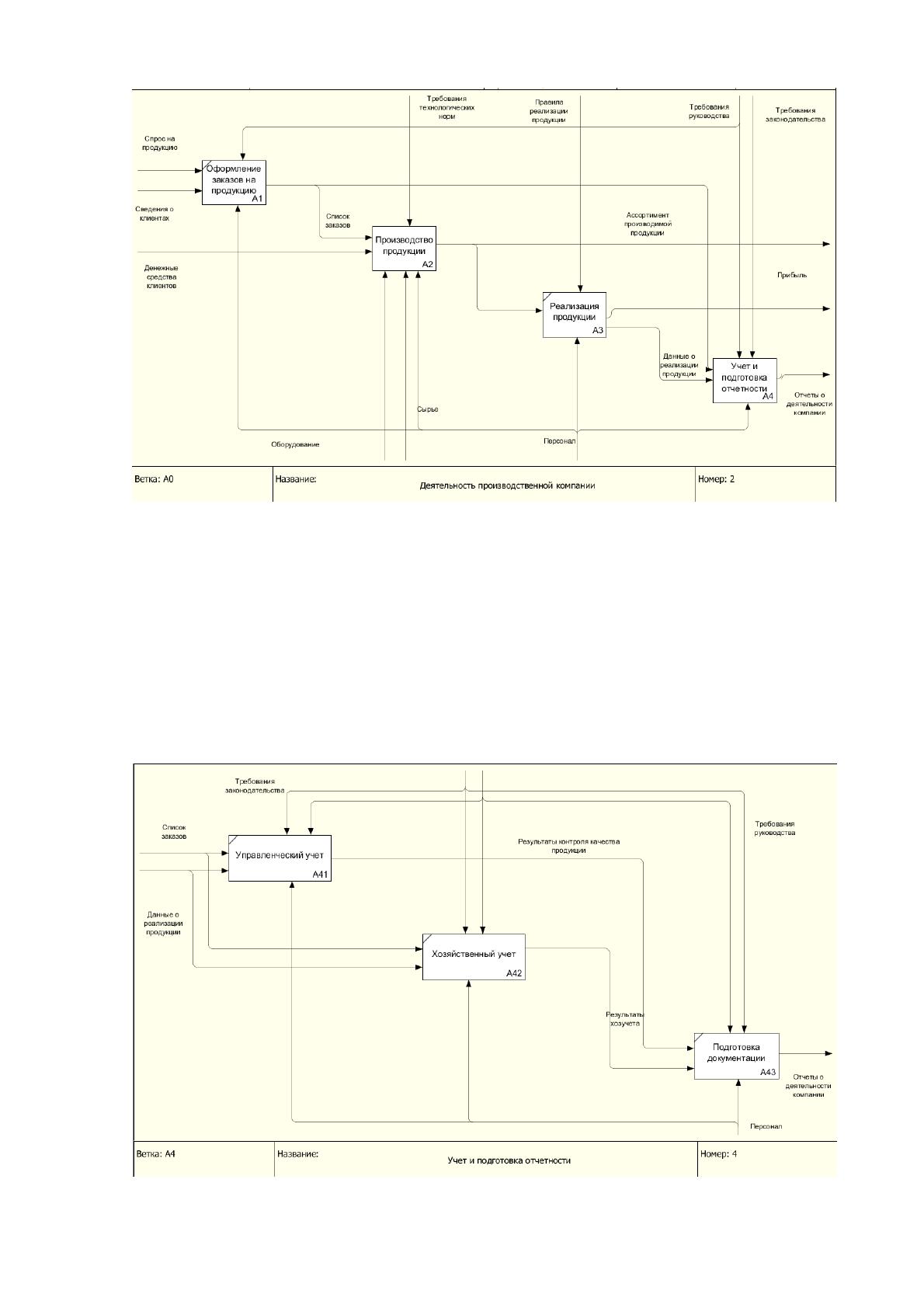

Рисунок 1.5 - Декомпозиция основного процесса
Таким образом, деятельность предприятия заключается в оформлении
заказов на продукцию, производстве продукции, ее реализации, а также учете и
подготовке отчетности. Понятие учета включает в себя различные виды
хозяйственного учета, в том числе бухгалтерский учет, налоговый, финансовый и
статистический, а также управленческий учет (рисунок 1.6.)
Рисунок 1.6 - Учет и подготовка отчетности
24
Характеристика процесса производства продукции представлена на
рисунке 1.7.

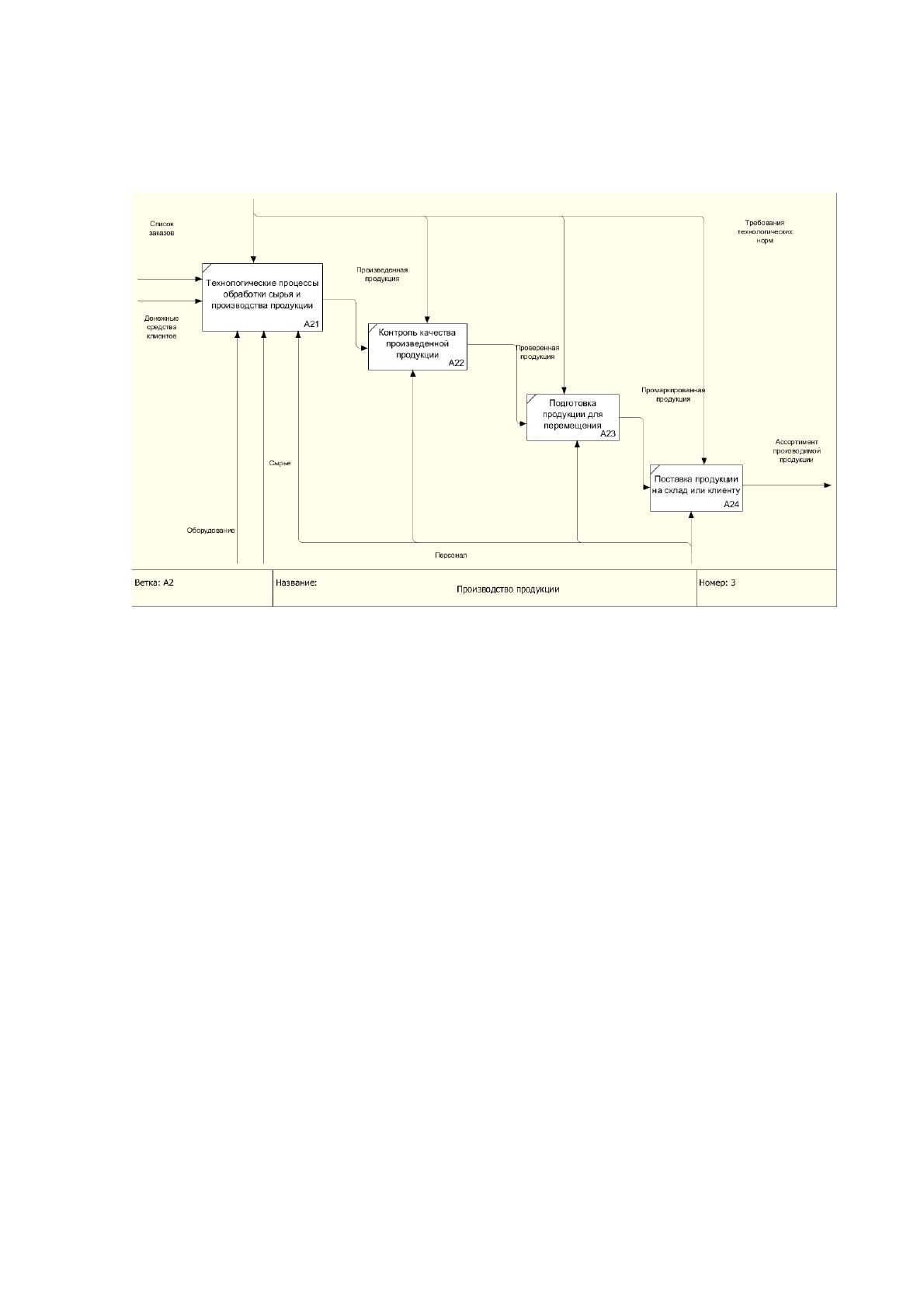

Рисунок 1.7 - Характеристика процесса производства продукции
Этапами производства являются проведение технологических операций по
обработке сырья и производству продукции, контроль качества продукции,
упаковка и маркировка продукции и перемещение ее на склад для хранения или
напрямую клиентам.
Контроль качества представляет собой проверку соответствия показателей
качества конкретного товара требованиям, установленным стандартами,
техническими условиями, а также требованиям, определенным в договоре
поставки. Целью контроля качества является проверка ограниченного числа
показателей и установление сорта изделия.
Контроль качества является одним из основных в ходе производственных
процессов, особенно с учетом производимой компанией продукции, которая
должна соответствовать ряду достаточно серьезных требований.
Непосредственно контроль качества производит отдел контроля качества в
составе его начальника и контролеров ОТК. Рассмотрим деятельность контролера
ОТК более подробно в следующем пункте.
25
1.2.2 Определение места проектируемой задачи в комплексе задач
Контролёр ОТК выполняет функции по проверке продукции предприятия
на соответствие заданным нормам. Характеристика его деятельности
представлена на рисунке 1.8.

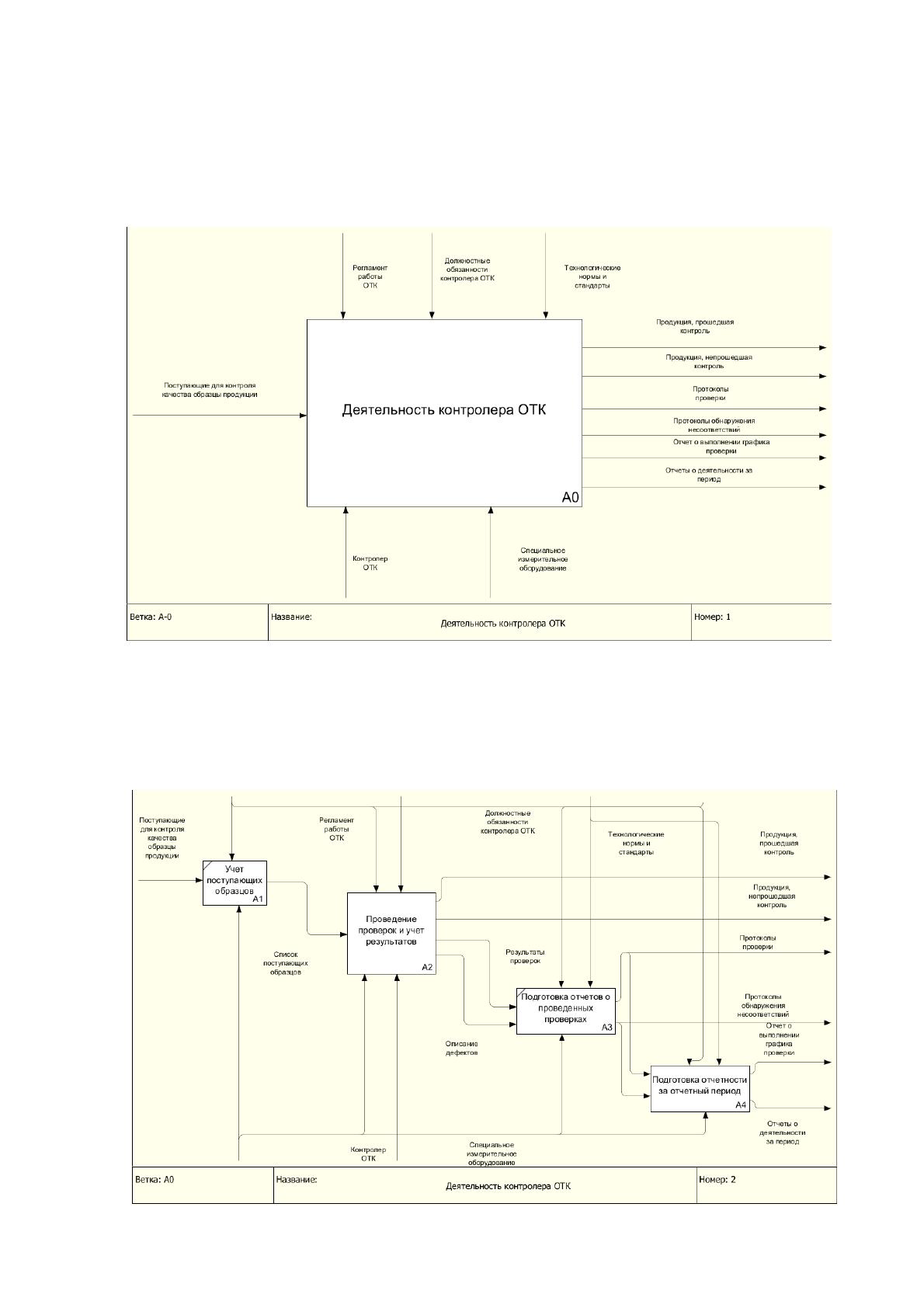

Рисунок 1.8 - Характеристика бизнес-процесса деятельности контролера
ОТК
Декомпозиция процесса приведена на рисунке 1.9.
26
Рисунок 1.9 - Декомпозиция деятельности контролера ОТК
Контролер ОТК в ходе свой деятельности выполняет следующие действия:
1. Учет поступающих на проверку изделий (в среднем 50 раз в день по 3
минуты). Контролер ОТК учитывает поступающие изделия по их типам, моделям,
серийным номерам, номерам партий. .
Входные данные: информация об изделиях, выпускаемых предприятием.
Выходные данные: список поступивших на проверку изделий.
Исполнитель: Контролер ОТК.
2. Осуществление учета результатов проверки контролером ОКТ (в
среднем 50 раз в день в течение 3 мин).
Контролер ОТК, осуществляя проверку изделия на соответствие
нормам и стандартам, учитывает результаты проверки в специальном журнале,
куда заносятся следующие данные:
Наименование изделия;
Категория изделия;
Номер партии или серии;
Наименование проверенного параметра;
Используемое для проверки оборудование;
Способ проверки;
Значение проверенного параметра;
Значение проверенного параметра в соответствии с нормами и
стандартами;
Процент отклонения;
Описание обнаруженного дефекта;
Соответствует ли параметр нормам и стандартам (да или нет).
Входные данные: сведения об изделиях, об измерительном оборудовании,
о нормах и стандартах.
Выходные данные: информация о результат проверки.
Исполнитель: контролер ОТК.
3. Подготовка отчета о работе за рабочий день (1 раз в рабочий день).
Расчёт общего количество проверенных изделий за рабочий день;.
27
Расчёт количество проверенных изделий, непрошедших проверку за
рабочий день;.
Расчёт количество проверенных изделий, прошедших проверку за
рабочий день;
Расчёт количество проверенных изделий, непрошедших проверку, с
разбивкой по параметрам за рабочий день.
Входные данные: информация о результатах проверки за рабочий день.
Выходные данные: отчет о работе за рабочий день с указанием количества
и типов прошедших и непрошедших проверку изделий.
Исполнитель: контролер ОТК.
4. Подготовка отчета о работе за произвольный период (1 раз в неделю).
Расчёт общего количество проверенных изделий за период;.
Расчёт количество проверенных изделий, непрошедших проверку за
период;.
Расчёт количество проверенных изделий, прошедших проверку за
период;
Расчёт количество проверенных изделий, непрошедших проверку, с
разбивкой по параметрам за период.
Входные данные: отчеты о результатах проверки за каждый рабочий день
рассматриваемого периода.
Выходные данные: отчет о работе за период с указанием количества и типов
прошедших и непрошедших проверку изделий.
Исполнитель: контролер ОТК.
Характеристика данного процесса представлена на рисунках 1.10 и 1.11.
