Таблица 7
Описание выходных документов
№
пп
Номенклатура
Реквизиты
Таблицы, на
основе
которых
формируется
Частота
формирован
ия
1
По технике
Номер
Дата
Вид техники
Техника
Проблема
Вид техники
Техника
Проблема
Ежемесячно
2
По проблеме
Номер
Дата
Вид техники
Техника
Проблема
Вид техники
Техника
Запчасть
Проблема
Ежемесячно
49
.
;
.
.
-
),
.
,
9.
50
Рисунок 9. Дерево функций информационной системы
:
"
"
"
"
"
"
:
Функции
Основные
Ведение
справочников
Ведение
документов
Получение
отчетов
Служебные
Управление
окнами
Настройки
Помощь
51
[14]. 10.

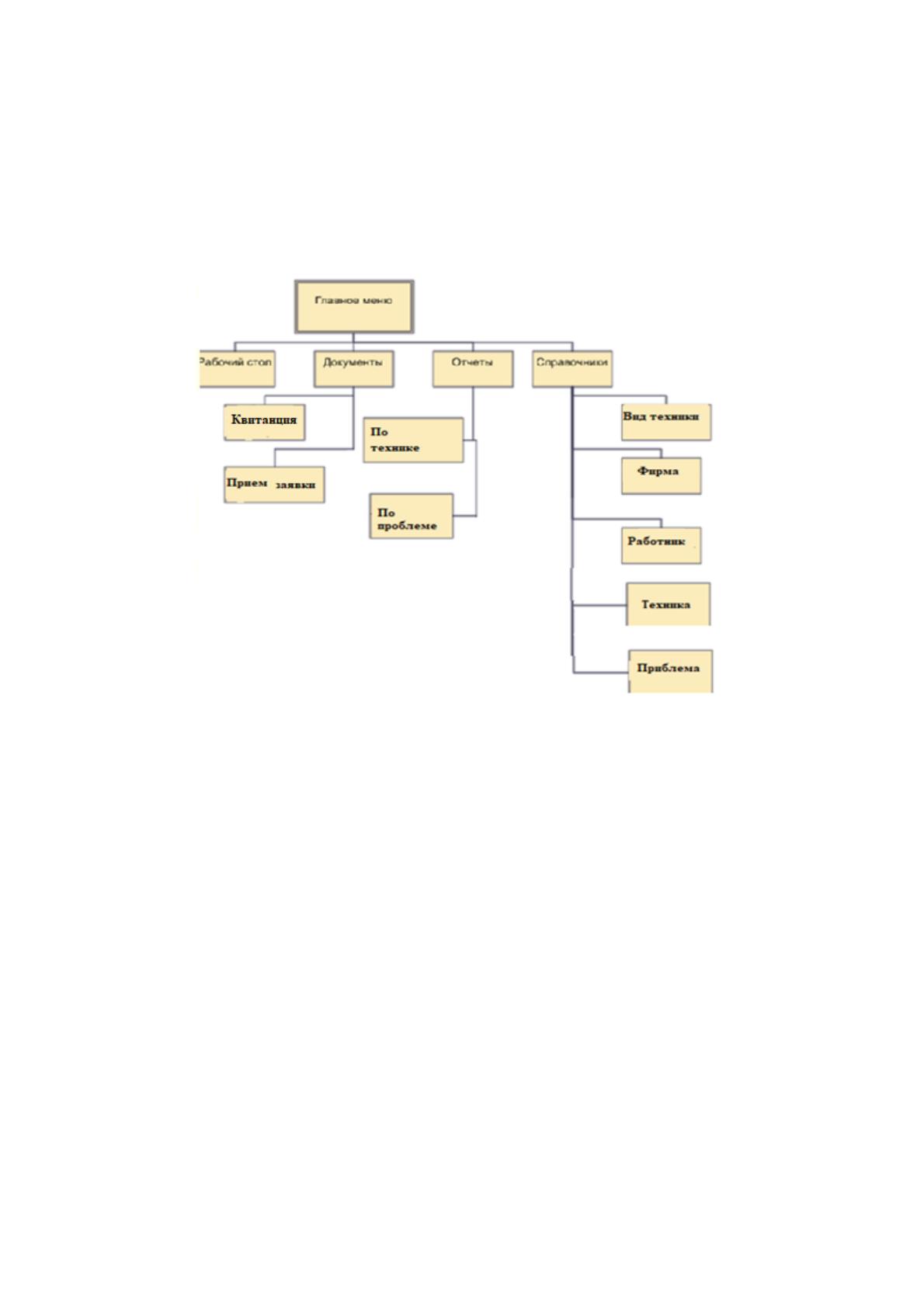

Рисунок 10. Дерево диалога
.
)
52
ER- .
ER-
- CASE-
[12]:
,
;
ER-
ERWin 11.

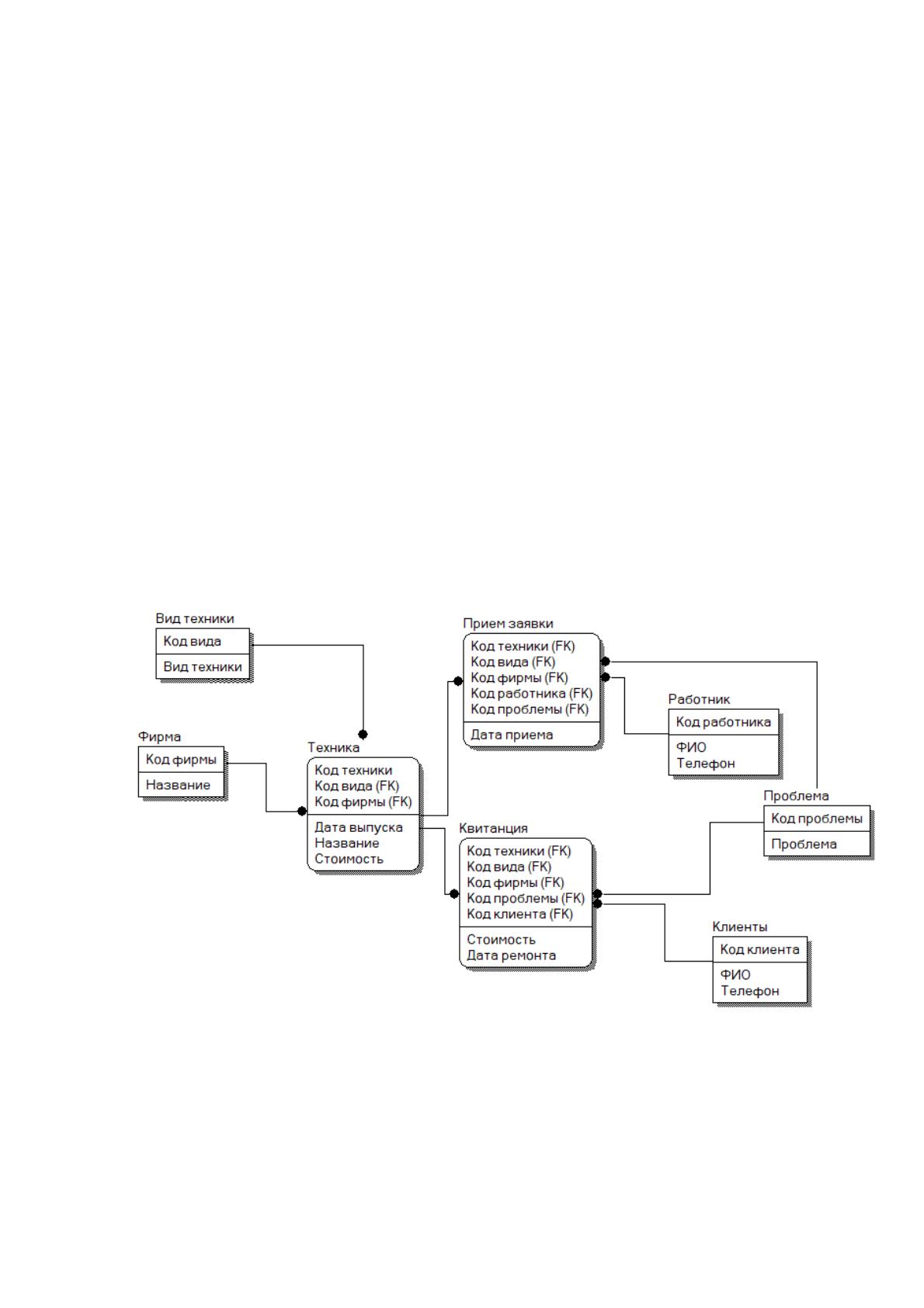

Рисунок 11. ER-диаграмма в среде ERwin
ERwin
.
53
8.
Таблица 8
Описание таблиц базы данных
Наименование
Хранимые данные
Фирма
Список фирм-производителей
Вид техники
Описание видов техники
Техника
Описание техники
Работник
Сведения о сотрудниках
Клиенты
Сведения о клиентах
Проблема
Сведения о проблемах с техникой
Прием заявки
Сведения о принятых заявках на ремонт
Квитанция
Квитанции клиенту о приеме техники на ремонт
916.
Таблица 9
Вид техники
Номенклатура
поля
Идентифи
катор
поля
Тип
поля
Длина
поля
Примеча
ние
Вид техники
Вид техники
Текстовый
Ключевое
поле
Код вида
Код вида
Числовой
20
Таблица 10
Фирма
Номенклатура
поля
Идентифик
атор поля
Тип поля
Длина
поля
Код фирмы
Код фирмы
Числовой
Ключевое
поле
Название
Название
Текстовый
30
Таблица 11
Проблема
Номенклатура
поля
Идентификат
ор поля
Тип поля
Длина
поля
Код проблемы
Код проблемы
Числовой
Ключевое
поле
Название
Название
Текстовый
20
54
Таблица 12
Техника
Номенклатура
поля
Идентификатор
поля
Тип поля
Длина
поля
Код техники
Код техники
Числовой
Ключевое
поле
Код вида
Код вида
Числовой
20
Код фирмы
Код фирмы
Числовой
Дата выпуска
Дата выпуска
Дата
Название
Название
Текстовый
Стоимость
Стоимость
Числовой
Таблица 13
Работник
Номенклату
ра поля
Идентифика
тор поля
Тип
поля
Длина
поля
Приме
чание
Код работника
Код работника
Числовой
10
Ключево
е поле
ФИО
ФИО
Строка
200
Телефон
Телефон
Строка
10
Таблица 14
Клиенты
Номенклату
ра поля
Идентифика
тор поля
Тип
поля
Длина
поля
Приме
чание
Код работника
Код работника
Числовой
10
Ключево
е поле
ФИО
ФИО
Строка
200
Телефон
Телефон
Строка
10
Таблица 15
Заявка
Номенклатура
поля
Идентификатор
поля
Тип поля
Длина
поля
Код техники
Код техники
Числовой
Код проблемы
Код проблемы
Числовой
Дата заявки
Дата заявки
Дата
Код работника
Код работника
Числовой
55
Таблица 16
Квитанция
Номенклатура
поля
Идентификатор
поля
Тип поля
Длина
поля
Код техники
Код техники
Числовой
Код проблемы
Код проблемы
Числовой
Дата
Дата
Дата
Код клиента
Код клиента
Числовой
Стоимость
Стоимость
Числовой
12.

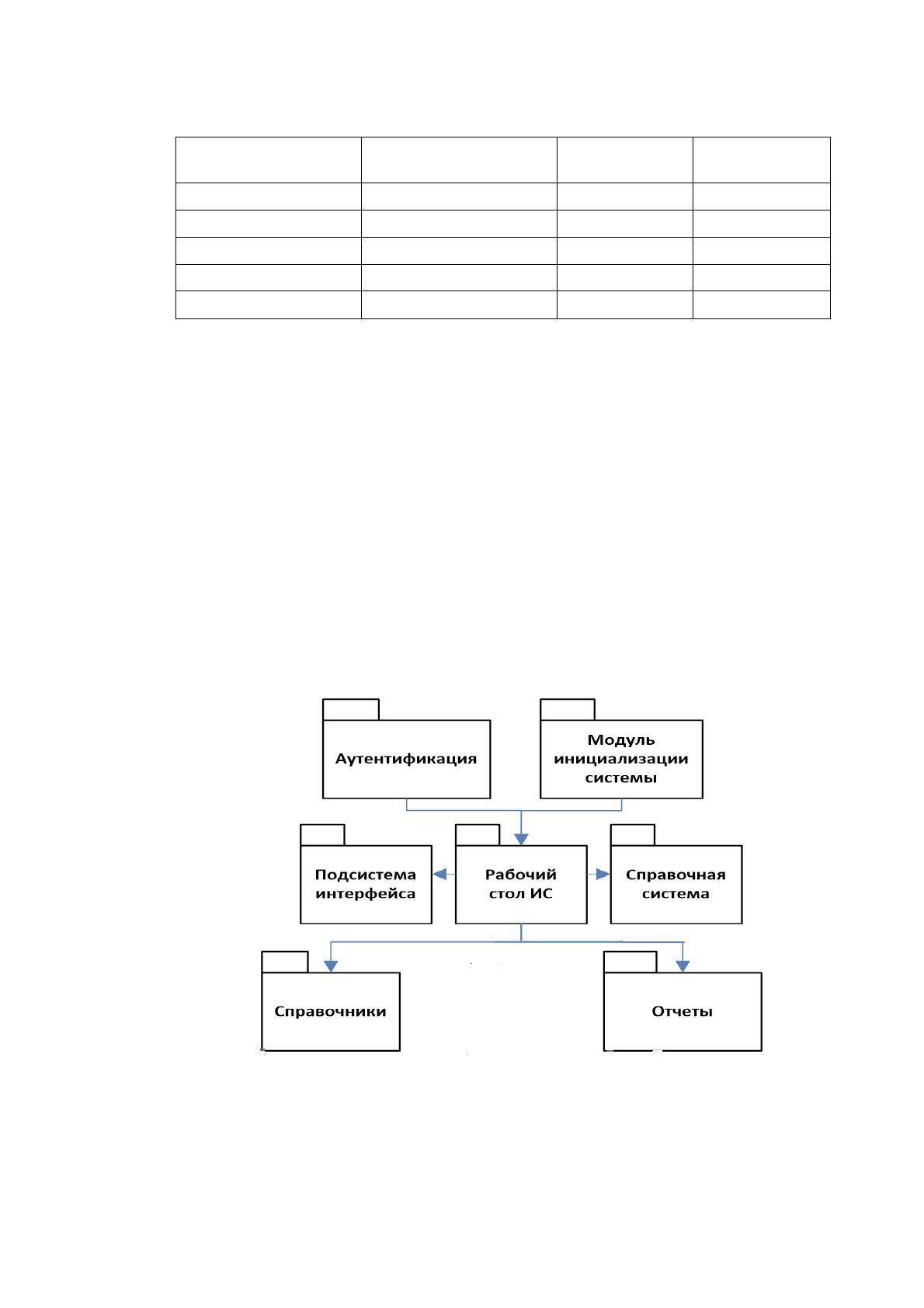

Рисунок 12. Связь модулей конфигурации
56
-
-
-
57
Таблица 17
Программные модули в 1С Предприятие
Общие модули
Общие модули принадлежат всей конфигурации в
целом, но, в отличие от модуля приложения (см.
ниже), их может быть несколько, например,
модули Расчет Налогов, Обработка Документов.
Общие модули состоят только из процедур и
функций .
Модуль приложения
Это модуль, который относится ко всей
конфигурации в целом и может быть только один. Он
отвечает за пользовательскую сессию (сеанс) работы
с "1С: Предприятием 8"
Модуль внешнего
соединения
Служит для работы конфигурации через COM-
соединение, может быть только один.
Модули объектов
Могут служить для отдельных объектов
конфигурации .
Модули форм
Определяют поведение формы и действия,
выполняемые из нее, например, открытие других
форм
