На схеме приведено отображение следующих условных зон информационной
модели:
1. область заполнения справочников на основании входных
документов и с помощью экранных форм;
2. область учета изделий, норм, приборов, пользователей;
3. область формирования отчетных документов;
4. область справочников и таблиц системы.
2.2.2 Характеристика нормативно-справочной, входной и
оперативной информации
Входной информацией для разрабатываемой информационной системы
являются данные о пользователях, нормах и допусках, а также категориях и
типах изделий и измерительных инструментах.. Эти данные поступают как в
цифровом, так и в печатном виде.
Входная информация содержит следующие данные:
1. Категория изделия
o Наименование категории изделия
2. Нормы
o Категория изделия
o Наименование нормы
o Значение
o Нижний допуск
o Верхний допуск
3. Пользователь
o Имя пользователя
o Тип пользователя
4. Приборы
o Название прибора
72
5. Типы изделия
o Название типа изделия
6. Изделия
o Категория изделия;
o Дата ввода;
o Наименование изделия.
Экранная форма для ввода данных в данные справочники приведены на
рисунках 2.3-2.8.

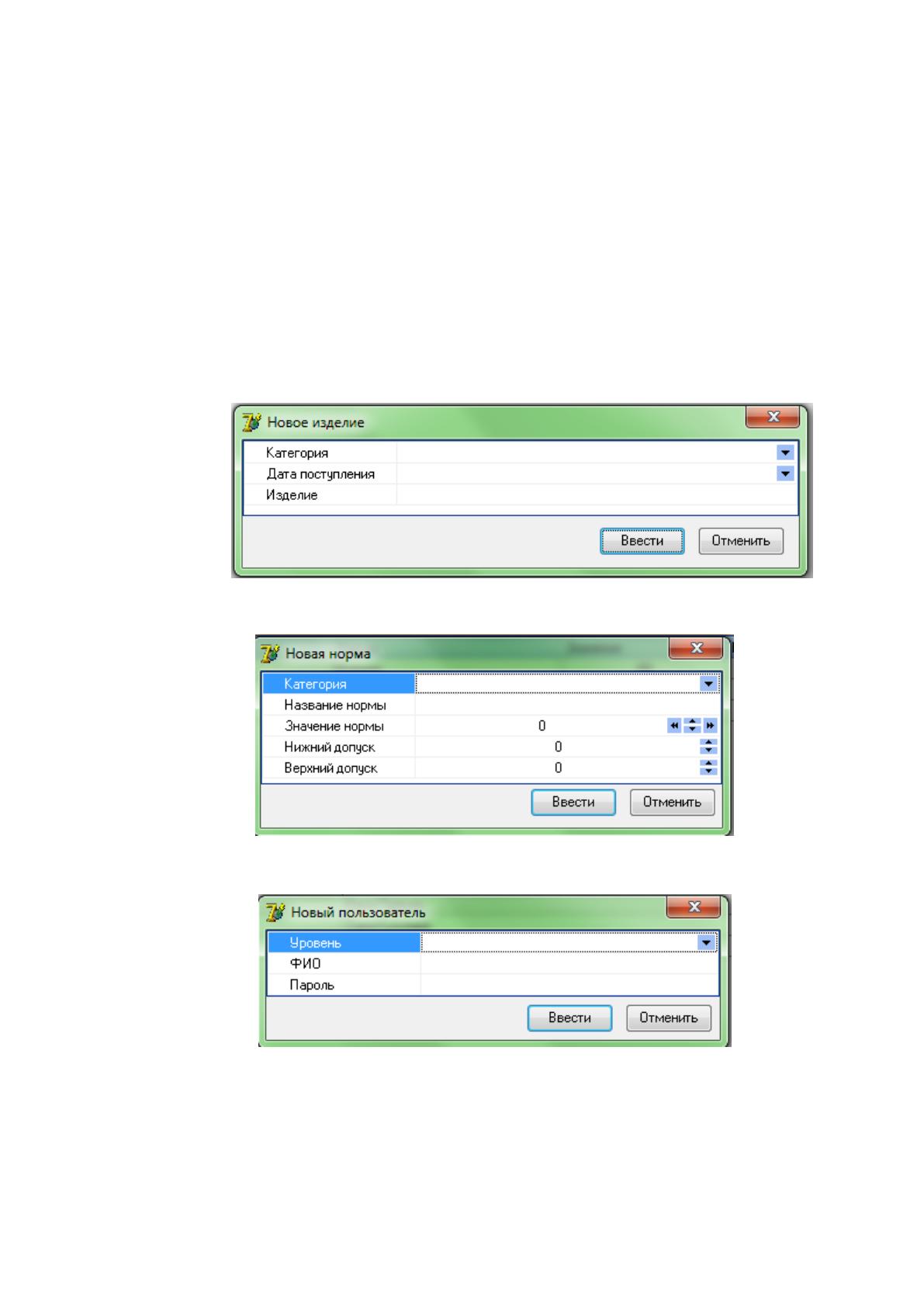

Рисунок 2.3 - Экранная форма ввода данных в справочник Изделия
Рисунок 2.4 - Экранная форма ввода данных в справочник Нормы и допуски
Рисунок 2.5 - Экранная форма ввода данных в справочник Пользователи
73

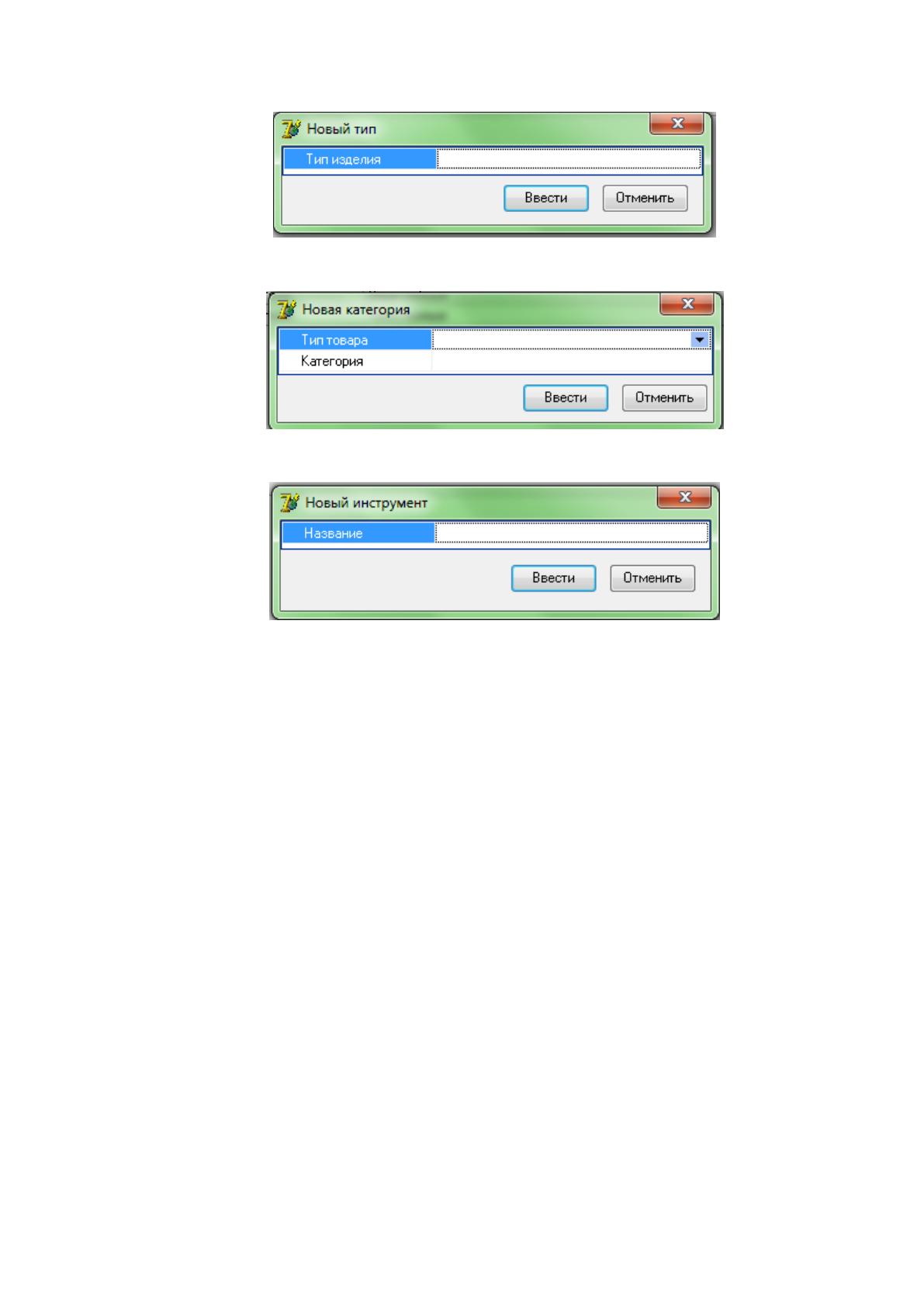

Рисунок 2.6 - Экранная форма ввода данных в справочник Тип изделия
Рисунок 2.7 - Экранная форма ввода данных в справочник Категории изделия
Рисунок 2.8 - Экранная форма ввода данных в справочник Измерительные
инструменты
2.2.3 Характеристика результатной информации
В качестве выходных данных в разработанной ИС формируются следующие
отчеты:
Список пользователей;
Список изделий;
Список проверок и их результатов.
В списке пользователей приводятся фамилии, имена и отчества
пользователей, а также их роли в системе и пароли для доступа. Такой отчет
доступе только администратору.
Список изделий содержит перечень изделий с указанием их типа, категории,
даты учета , даты проверки и результата проверки.
74
Список проверок содержит данные по каждому измеренному параметру и
перечень соответствия нормам и допускам для каждого изделия.
Отчет может быть получен из главной формы программы путем экспорта в
файлы *.xls и *.txt.
2.3 Программное обеспечение задачи
2.3.1 Общие положения (дерево функций и сценарий диалога)
Разрабатываемая информационная система призвана автоматизировать
функции контролера ОТК. На основании данных функции построено дерево
функций системы, которое представляет декомпозицию функций системы и
формируется с целью детального исследования функциональных
возможностей системы и анализа совокупности функций, реализуемых на
различных уровнях иерархии системы.
Работу с системой осуществляет контролер. Дерево функций системы
представлено на рисунке 2.9
75
Функции
Служебные
Основные
Ведение
справочников
Ввод данных о
поверках
Отчеты
Настройки
Регистрация
пользователей
Анализ
действий
Категории
Инструменты
Нормы и
допуски
Список норм
Список
инструментов
Список
пользователей
Список изделий
Список
проверок и их
результатов
Изделия
Параметры
Типы изделий
Пользователи
Рисунок 2.9 Дерево функций системы для пользователя системы учета
контроля качества
Сценарии диалога, формирующийся на основе дерева функций, приведен на
рисунке 2.10.
76
Главное меню
Авторизация
Выход
Ведение
справочников
Ввод данных о
поверках
Отчеты
Категории
Инструменты
Нормы и
допуски
Список норм
Список
инструментов
Список
пользователей
Список изделий
Список
проверок и их
результатов
Изделия
Параметры
Типы изделий
Пользователи
Рисунок 2.10 Сценарий диалога для контролера ОТК
2.3.2 Характеристика базы данных
Физическая модель базы данных на этапе проектирования приведена на
рисунке 2.11.
77

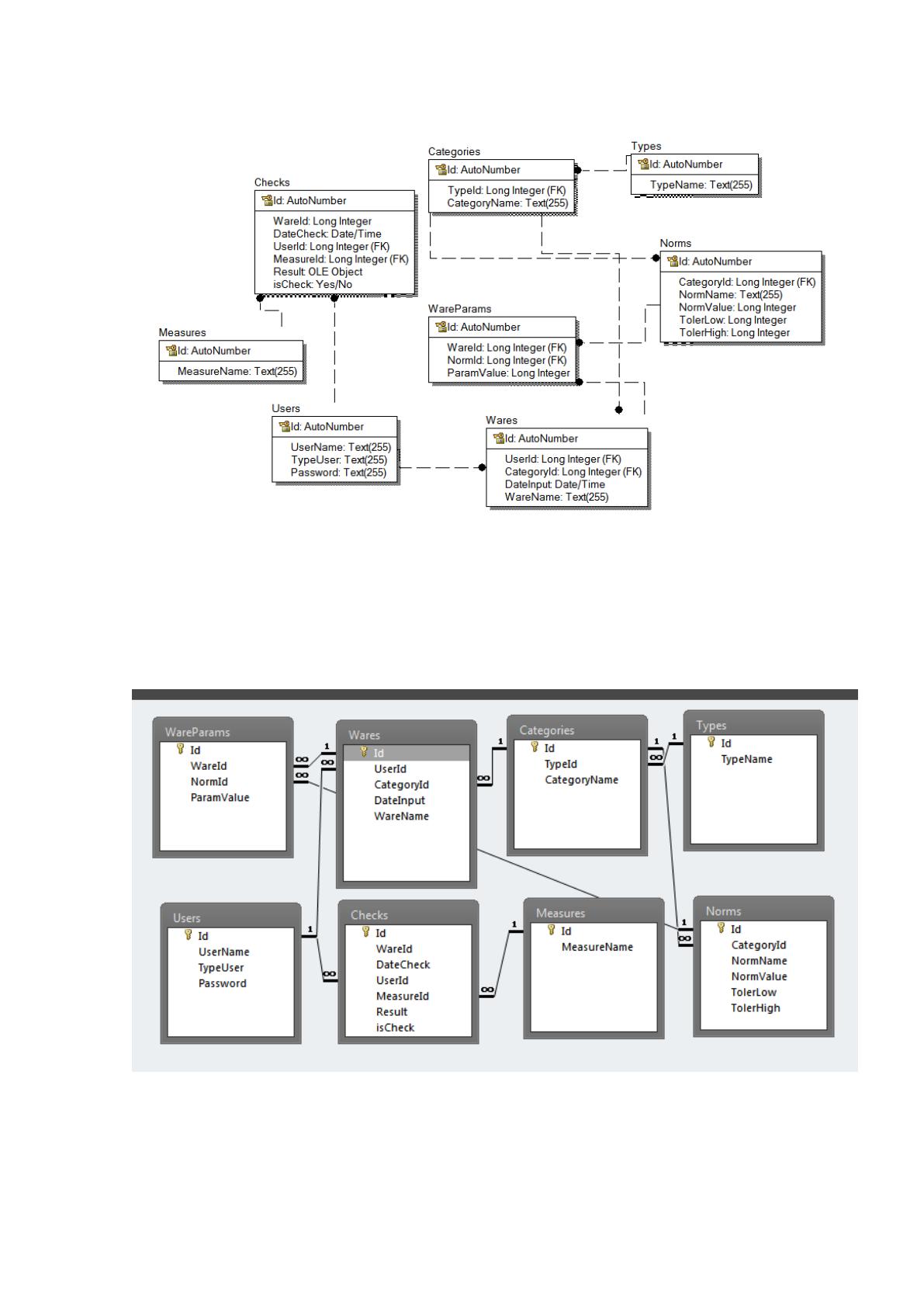

Рисунок 2.11 - Физическая модель базы данных на этапе проектирования
В соответствии с выбранной для проектирования СУБД MS Access
спроектирована физическая модель базы данных, приведенная на рисунке
2.12.
Рисунок 2.12 - Физическая модель базы данных на этапе реализации
78
Состав полей таблиц приведен на рисунках 2.13 – 2.20.

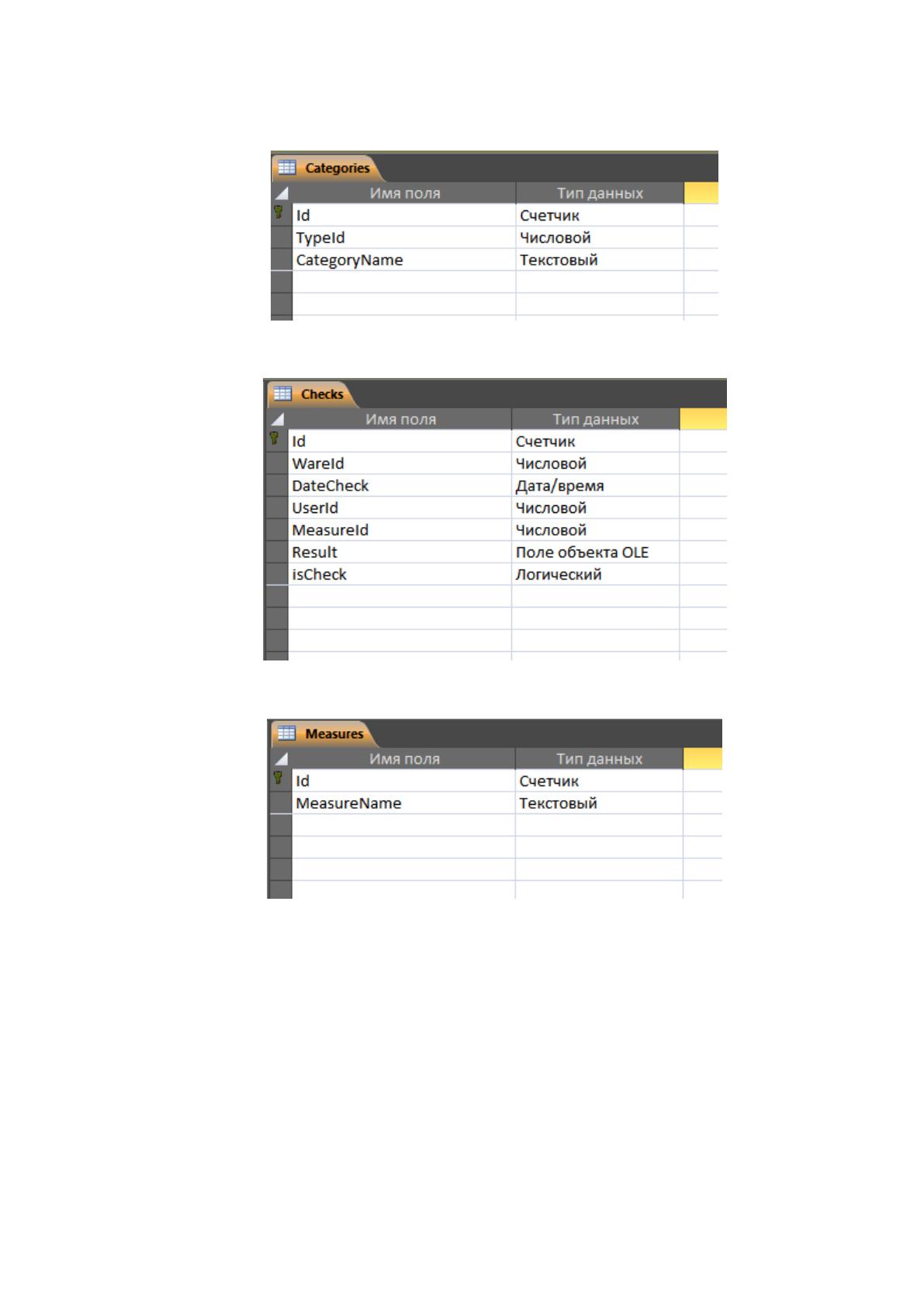

Рисунок 2.13 - Структура таблицы Категории
Рисунок 2.14 - Структура таблицы Проверки
Рисунок 2.15 - Структура таблицы Инструменты
79

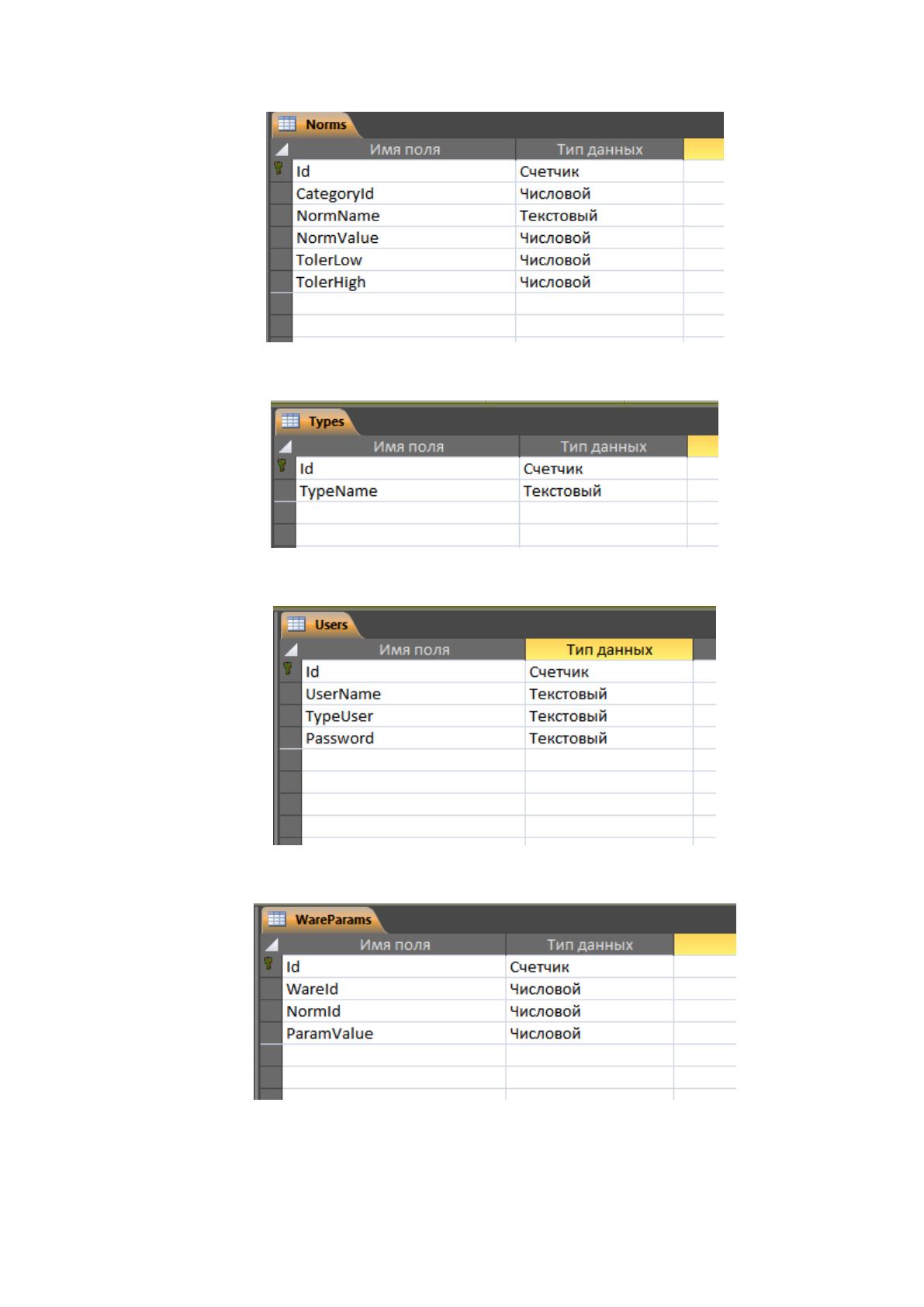

Рисунок 2.16 - Структура таблицы Нормы и допуски
Рисунок 2.17 - Структура таблицы Типы изделий
Рисунок 2.18 - Структура таблицы Пользователи
Рисунок 2.19 - Структура таблицы Параметры
80

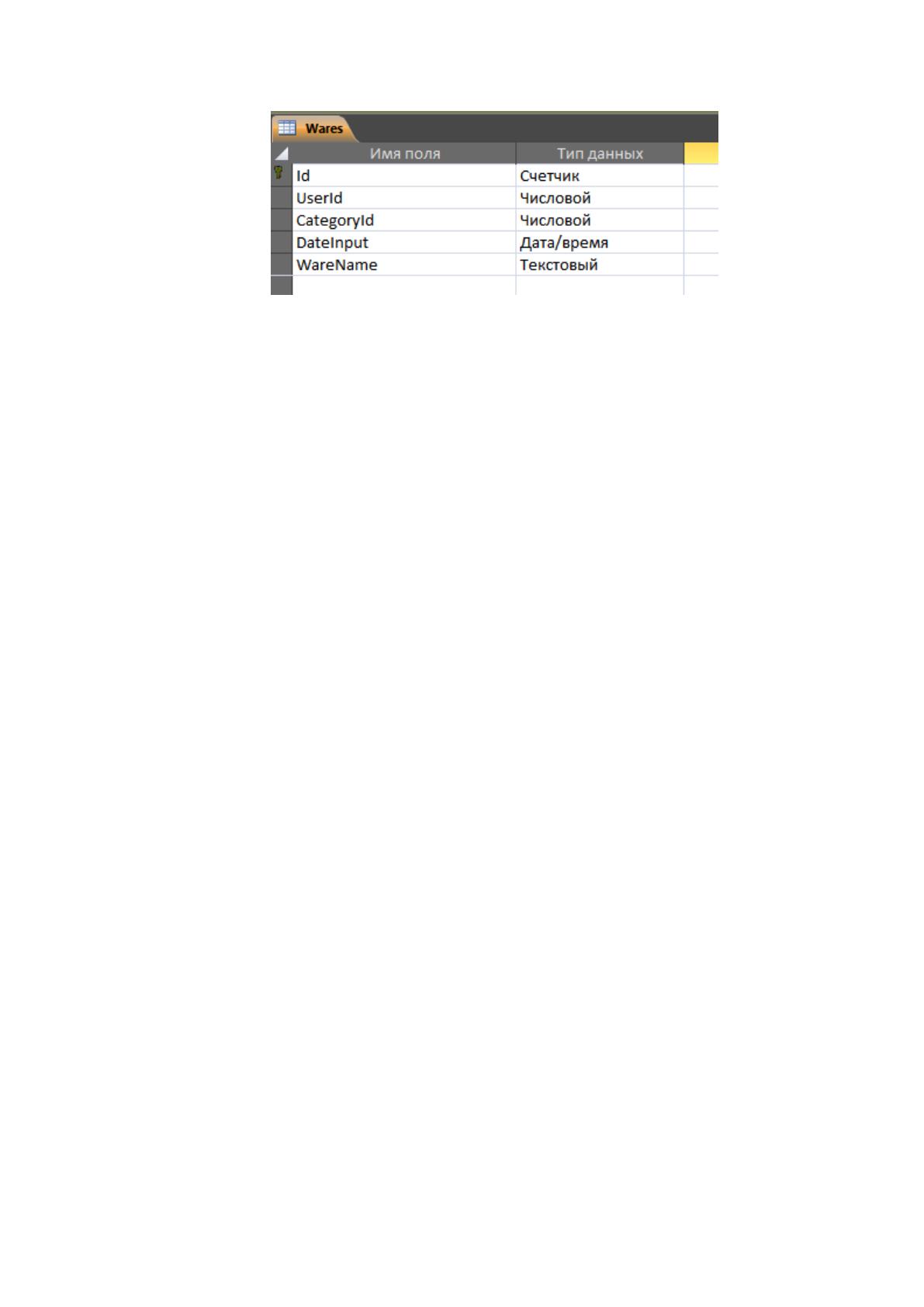

Рисунок 2.20 - Структура таблицы Изделия
2.3.3 Структурная схема пакета (дерево вызова программных
модулей)
Структурная схема информационной системы включает подсистему
визуального взаимодействия с пользователем.
Подсистема визуального взаимодействия с пользователем делится на
интерфейс конфигурирования серверного модуля и интерфейс
взаимодействия с ИС.
Вызов модулей интерфейса конфигурирования серверного модуля имеет вид
:
Экранная форма серверного модуля – служит первоначальным
интерфейсом взаимдействия администратора для авторизации. В данной
форма требуется ввести данные авторизации (имя пользователя и пароль
доступа).
Модуль авторизации пользователя - предоставляет процесс
сопоставления данных с экранной формы серверного модуля и данных в
справочнике пользователей. Результатом данного сопоставления является
ответ с разрешением или отказом в доступе к интерфейсам редактирования и
просмотра данных ИС.
Редактирование параметров серверного доступа – позволяет
изменять параметры серверного модуля и производить остановку, запуск и
перезапуск внутренних процессов ИС.
Вызов модулей интерфейса взаимодействия пользователя с ИС имеет вид :
