81
Экранная форма пользовательского модуля – служит
первоначальным интерфейсом взаимодействия пользователя для авторизации.
В данной форма требуется ввести данные авторизации (имя пользователя и
пароль доступа).
Модуль авторизации пользователя - предоставляет процесс
сопоставления данных с экранной формы серверного модуля и данных в
справочнике пользователей. Результатом данного сопоставления является
ответ с разрешением или отказом в доступе к интерфейсам редактирования и
просмотра данных ИС.
Редактирование справочников – интерфейс заполнения и
редактирования внутренних справочников ИС
Просмотр отчетов – интерфейс просмотра отчетов,
предусмотренных в системе.

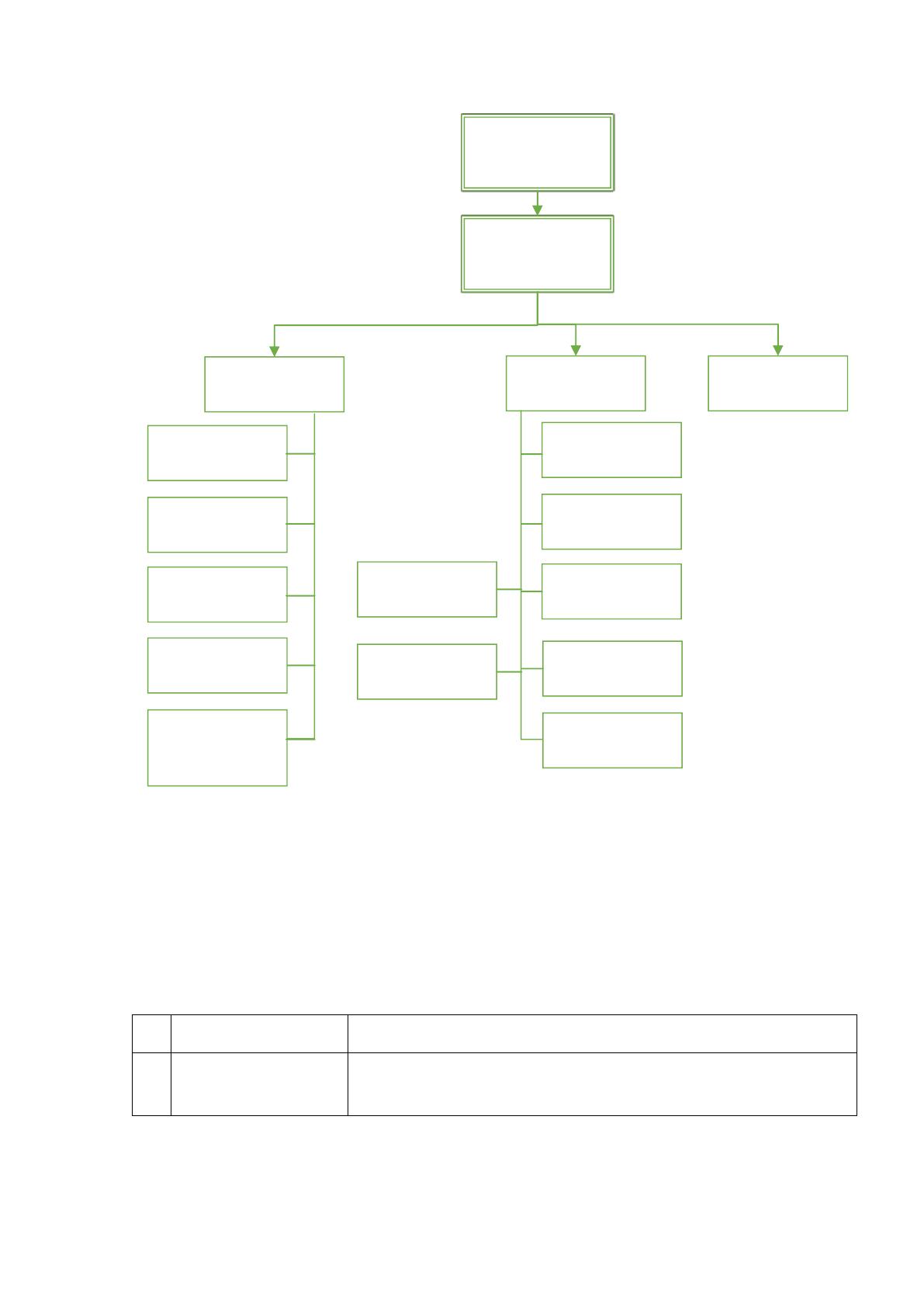

На рисунке 2.21 представлена структурная схема программного продукта.
82
ПМ Главное меню
ПМ Авторизация
ПМ работы со
справочниками
ПМ учета
данных
ПМ Отчеты
Категории
Инструменты
Нормы и
допуски
Список норм
Список
инструментов
Список
пользователей
Список изделий
Список
проверок и их
результатов
Изделия
Параметры
Типы изделий
Пользователи
Рисунок 2.21 Структурная схема вызова программных модулей
Вызов всех модулей осуществляется с помощью главного меню
программного продукта.
Описание всех модулей программного продукта представлено в таблице 2.4.
Таблица 2.4
Описание модулей программного продукта
№
Наименование
Функция
1
Главная форма
Содержит главное меню, а также отображаются
сведения о хранимом товаре
83
2
ПМ учета
проверок
Позволяет учитывать проверки изделий
3
Отчеты
Позволяет работать с отчетами и формировать их.
7
Пользователи
Позволяет учитывать пользователей, формирует их
список, позволяет редактировать данные о
пользователях
При запуске программного продукта должна открываться главная форма с
помощью, которой возможно осуществление всех функций информационной
системы. Для того чтобы пространство главной формы не было не
задействованным в процессе работы программы, на ней необходимо
осуществлять функции связанные с учетом операций проверки и контроля
качества изделий.
Из главной формы необходимо предусмотреть переход на все остальные
формы программного продукта, обеспечивая тем возможность заполнения
всех таблиц программного продукта. Тем самым, обеспечивая полную
функциональность реализованного программного продукта.
В программном продукте реализовано несколько таблиц, в которых
осуществляется хранение информации необходимой для работы
программного продукта.
2.3.4 Описание программных модулей
Под технологическим процессом обработки экономической информации
понимается определённый комплекс операций, выполняемых в строго
регламентированной последовательности, с использованием определённых
методов обработки и инструментальных средств, охватывающих все этапы
обработки данных, начиная с регистрации первичных данных и заканчивая
передачей результатной информации пользователю для выполнения функций
управления.
В качестве схемы технологического процесса сбора, передачи, обработки и
выдачи информации будем использовать в соответствии с ГОСТ 19.701-90
(ИСО 5807-85) схему работы системы. Данная схема отображает процессы
управления операциями и потоки данных в системе. Схема представляет
собой блок-схему и состоит из:
84
символов данных, указывающих на наличие данных (символы данных
могут также указывать вид носителя данных);
символов процесса, указывающих операции, которые следует
выполнить над данными, а также определяющих логический путь, которого
следует придерживаться;
линейных символов, указывающих потоки данных между процессами;
специальных символов, используемых для облегчения написания и
чтения блок-схемы.

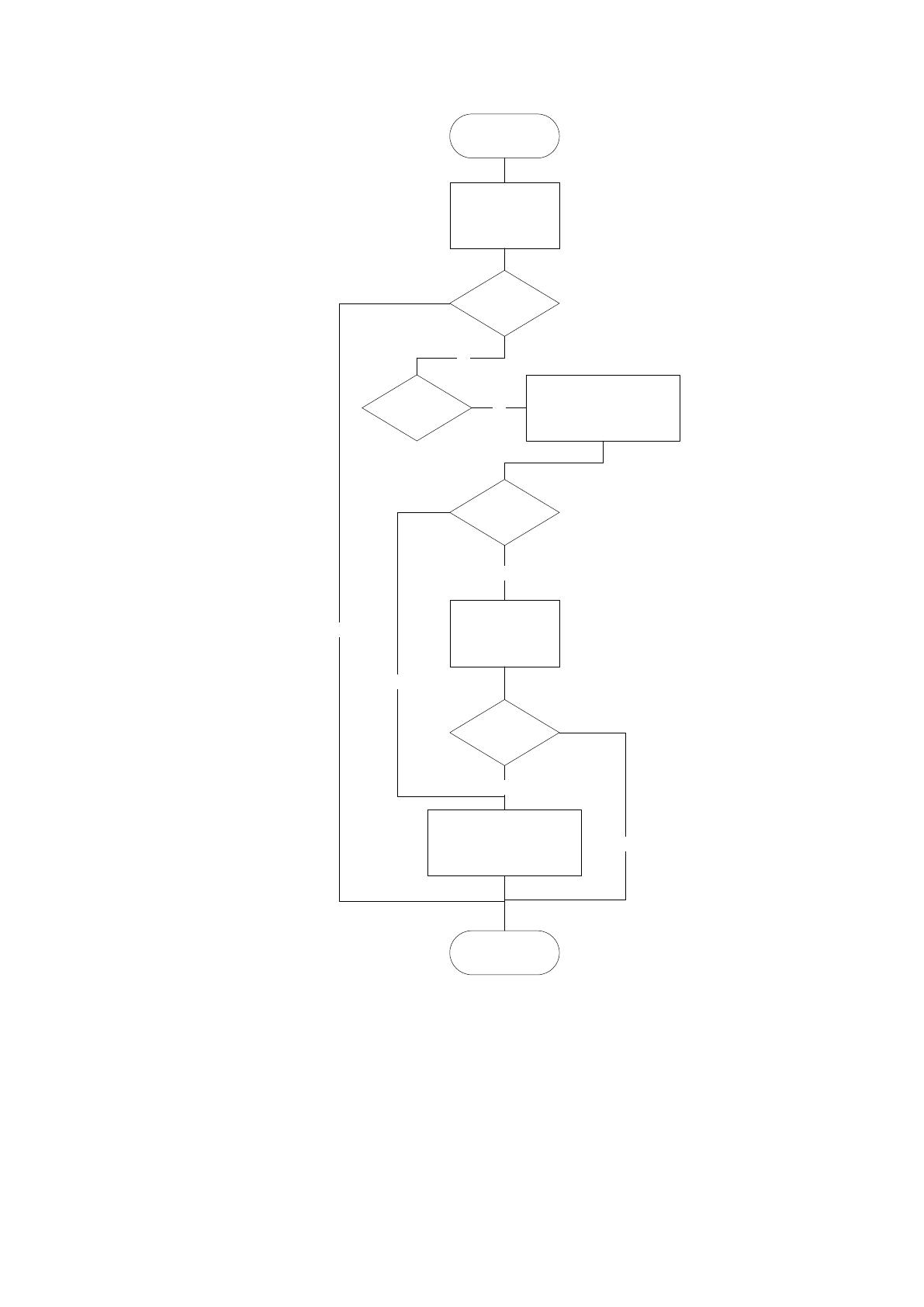

Общий алгоритм работы программы представлен на рисунке 3.20. Как
показывает схема, разрабатываемая информационная система должна
обеспечивать выполнение следующих задач:
1 Авторизация пользователя;
2 Создание (обновление) списка изделий и инструментов;
3 Учет проверок;
4 Формирование сводных отчетов.
85
Начало
Авторизация
пользователя
Авторизован?
Создание/Обновление
списка изделий и
инструментов
Учет проверок
Формирование отчета
нет
Конец
Обновить
данные?
да
да
Завершить
работу?
нет
да
Работа с...
проверками
отчетами
Рисунок 2.22 - Технология работы АРМ ОТК контроллера
Рассмотрим подробнее каждый из них.

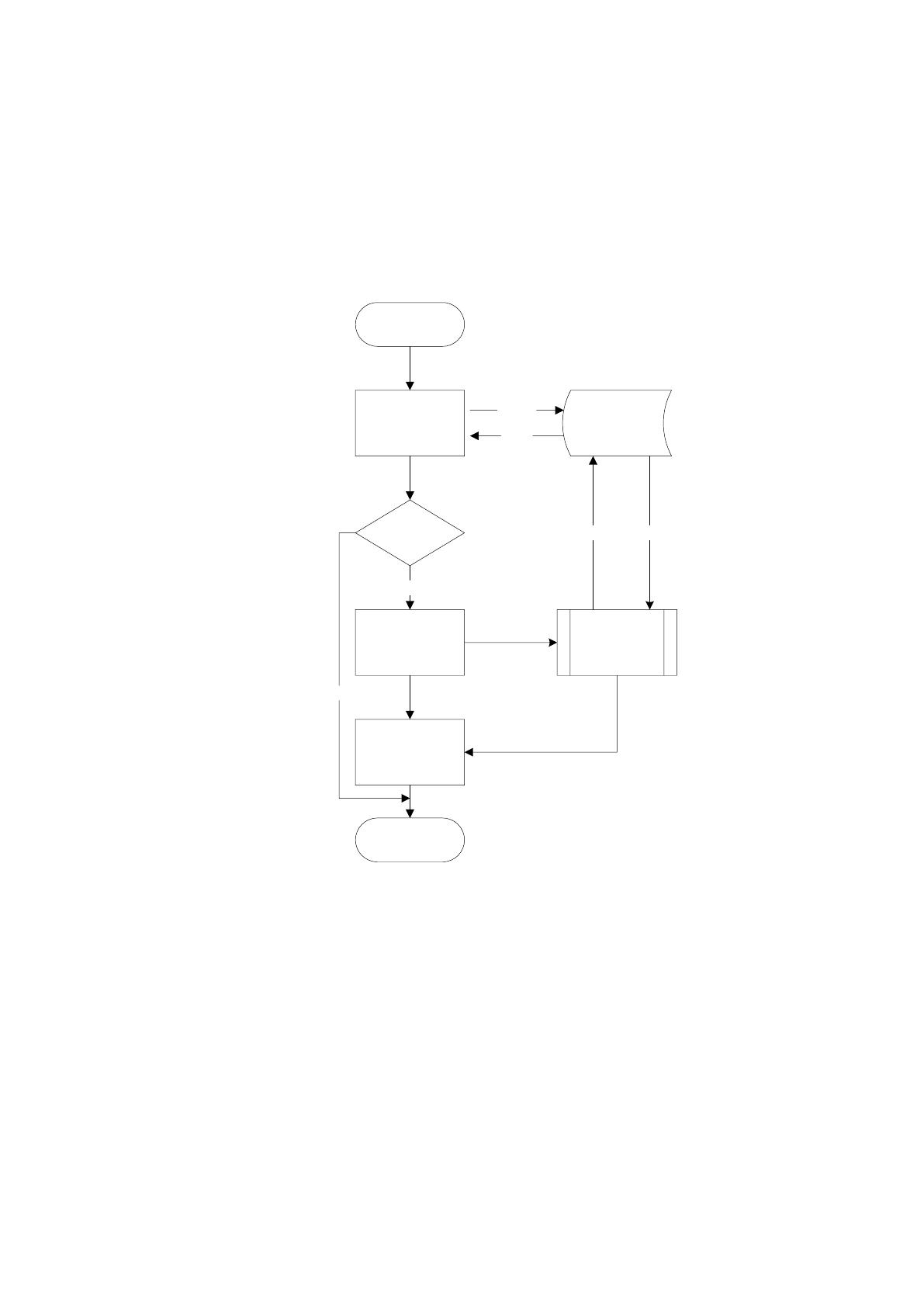

1 Авторизация пользователя (рисунок 2.23).
Каждый пользователь в системе имеет имя– Фамилия и инициалы
пользователя.. Таким образом, при каждом входе пользователя в систему
запускается процедура авторизации пользователя. Система отправляет запрос
86
базе данных на наличие данной записи о пользователе, и если она
существует, то запускается процесс формирования рабочей области
пользователя. Рабочей областью называется набор данных, к которым
разрешен доступ пользователя. Доступ определен двух видов – на чтение и
редактирование информации. Данные о правилах доступа пользователя к
информации также должны содержаться в базе данных и предварительно
заносятся администратором системы.
Начало
Проверка имени/
домена учетной
записи
пользователя
БД
Существует в
списке имен?
Определение
прав доступа к
информации
Проверка прав
доступа
пользователя
данные
Формирование
области
доступных
данных
да
Конец
нет
ответ
запрос
запрос
Рисунок 2.23 - Технология авторизации пользователя

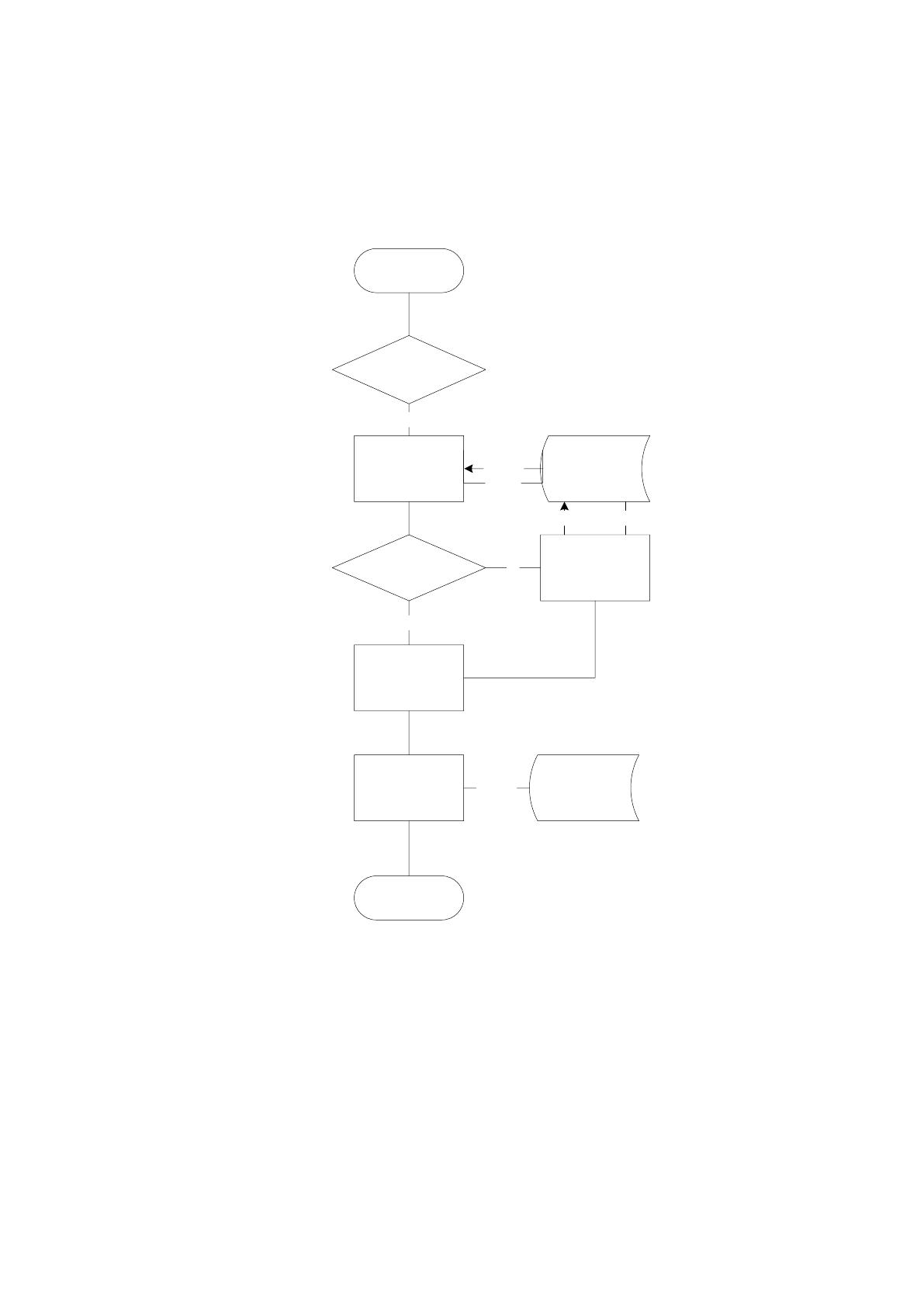

2 Создание (обновление) списка изделий и инструментов (рисунок
2.24).
Процедура создания списка изделий и инструментов необходима при первом
входе пользователя в систему. Данная процедура необходима для создания
рабочей области данных. Эта операция проводится пользователем
самостоятельно, но в этот момент он может оперировать только теми
данными, на которые администратор системы присвоил право доступа. Такая
схема необходима для большей защиты от неадекватных действий
пользователя. После первичной операции создания рабочей области,
87
информация о ней сохраняется в базе данных. При последующих входах в
систему, список автоматически привязан к имени и домену пользователя в
системе, загружается в память. При появлении в компетенции пользователя
новых позиций он может запускать этот алгоритм для обновления списка.
Операция обновления аналогична операции создания.
Начало
Выбор изделий из
списка доступных
для работы
Выбрать изделия? Выбор изделий
Добавление
данных в рабочую
область
Обновить список
изделий?
да
нет
Сохранение
настроек
Конец
да
БДданные
БД
запрос
данные
данныезапрос
Рисунок 2.24 - Технология создания/обновления списка изделий для работы

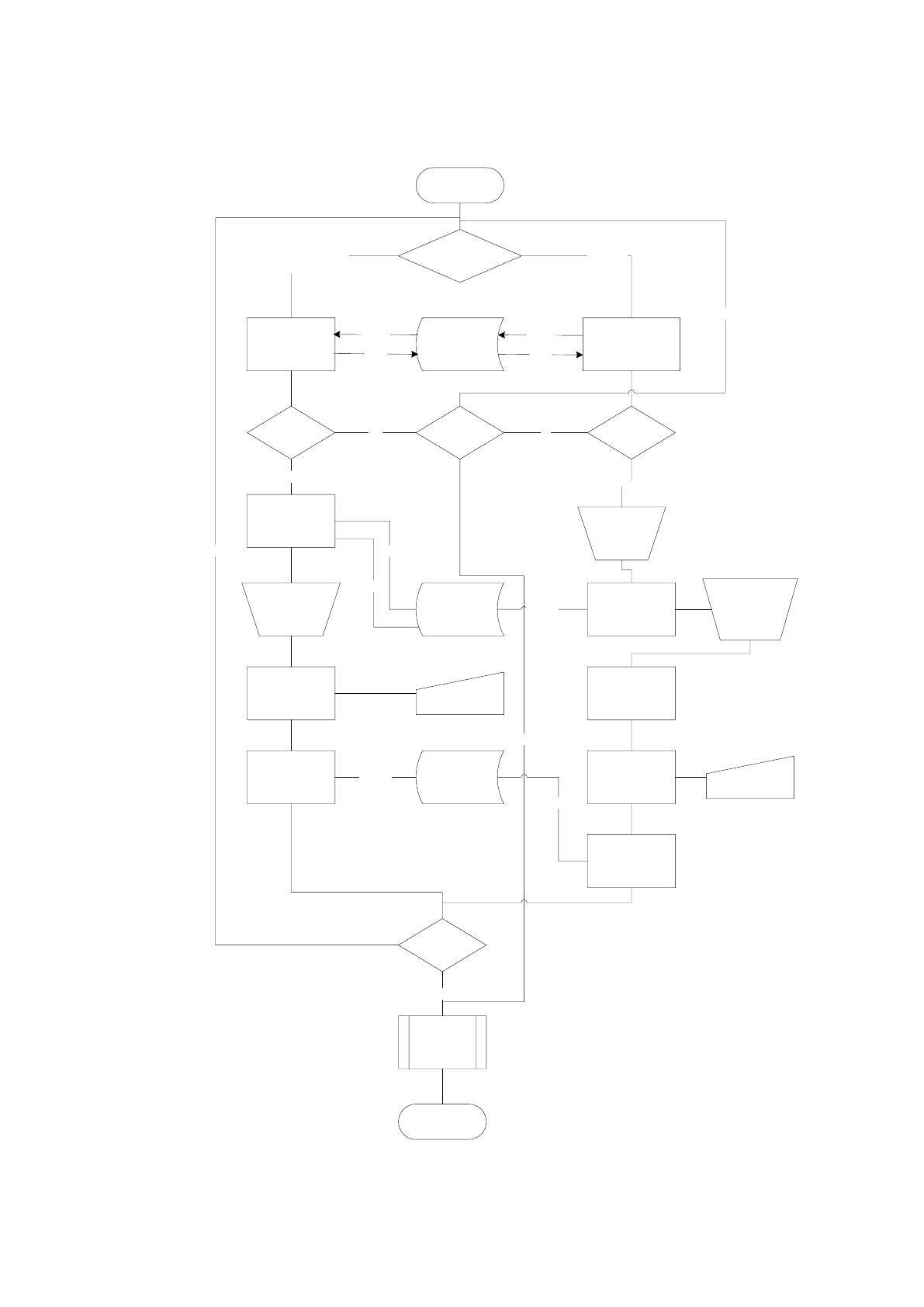

3 Учет проверок изделий (рисунок 2.25).
Учет проверок изделий – основная задача, стоящая перед проектируемой
информационной системой. От правильной организации процесса
формирования и редактирования данной задачи зависит качество исходной
информации. Данную задачу было решено сделать как можно более
88
аналогичной той, которая решалась без использования специализированных
средств.
Начало
Создать/
Редактировать?
Создание
новой
проверки
Редактирование
существующей
проверки
Назначение типа
изделия
Отображение
доступных
инструментов
Доступ
разрешен?
Есть/Нет
БД
Проверка прав
пользователя на
редактирование
Выбор
инструменто
в из списка
доступных
Да
нет
запрос
ответ
даПродолжить?
Определен
ие норм и
допусков
нет
Добавление
записи в БД
БД данные
Выбор
изделий в
проверку
да
данные
запрос
Добавление
выбранных
позиций в рабочую
область
Ввод значений
Учет измерений
Редактирование
Конец
нет
Внесение
изменений
Сохранение БДданные
Сохранение в
провреках
Завершить
работу?
да
нет
данные
Выгрузка
памяти
запрос
ответ
Рисунок 2.25 - Алгоритм формирования/редактирования учета проверок
89
Пользователь может создавать факты и редактировать существующие факты
проверок. При учете проверок определяется тип изделий, для которого
проводится проверка.
2.4 Контрольный пример реализации проекта и его описание

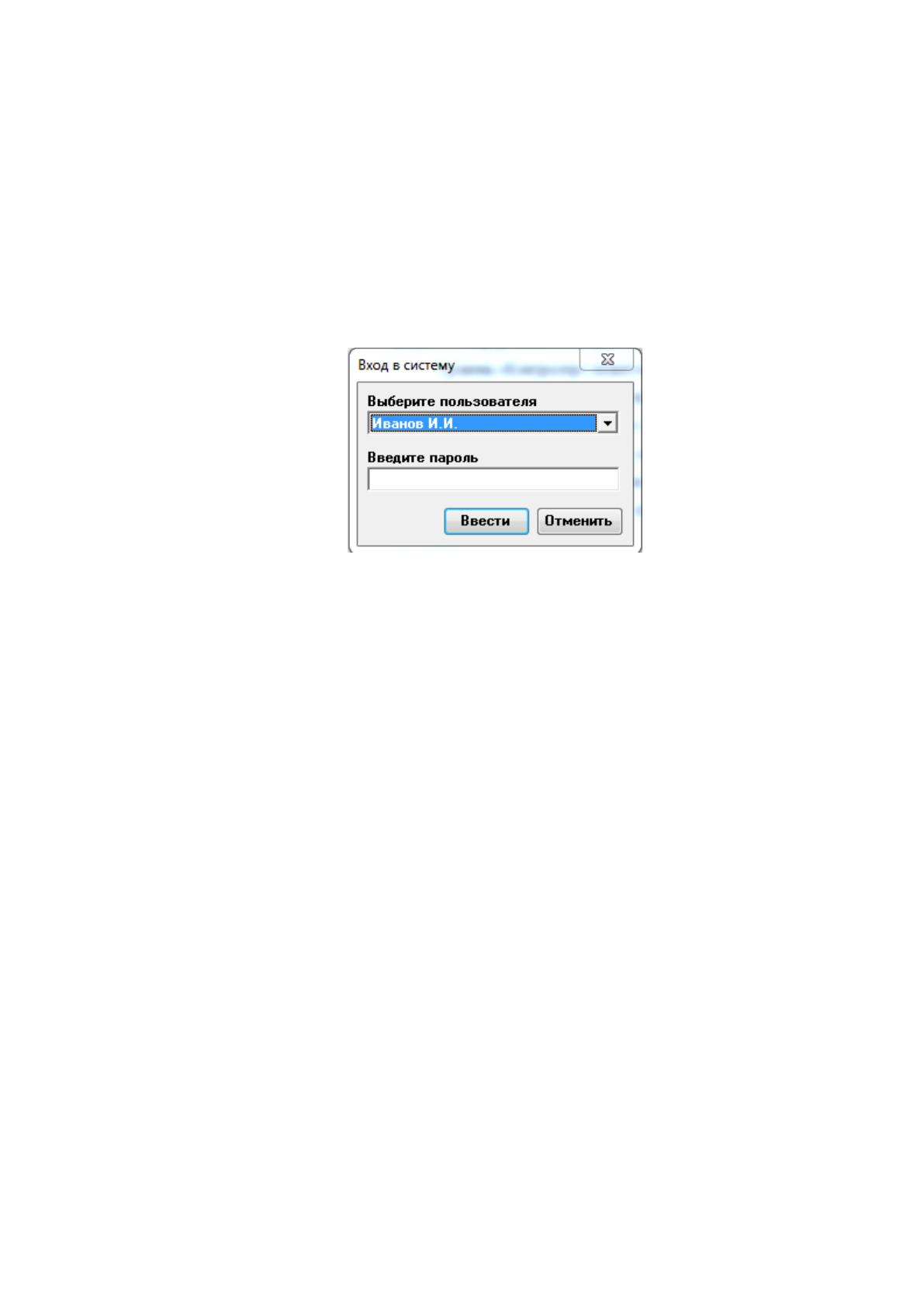

Вход в программу осуществляется с помощью окна выбора пользователя и
ввода пароля.
Рисунок 2.26 - Окно авторизации
В данной программе реализован модуль разграничения доступа до вводимой
информации и совершения действий.
Уровень «Контролер» может вводить информацию об изделии и совершать
проверки Но он видит только действия, которые совершал он сам.
Уровень «Начальник» имеет все права уровня «Контролер», но он видит ВСЕ
операции всех контролеров, которые работают в системе.
Уровень «Администратор» имеет все права уровня «Начальник», но кроме
этого он имеет право заполнения справочников и ввода новых пользователей
в систему.
Для начала работы в программе нужно заполнить справочники. Переход в
справочники осуществляется через закладку «Основное», кнопка
«Справочники».
Справочники поделены на разделы

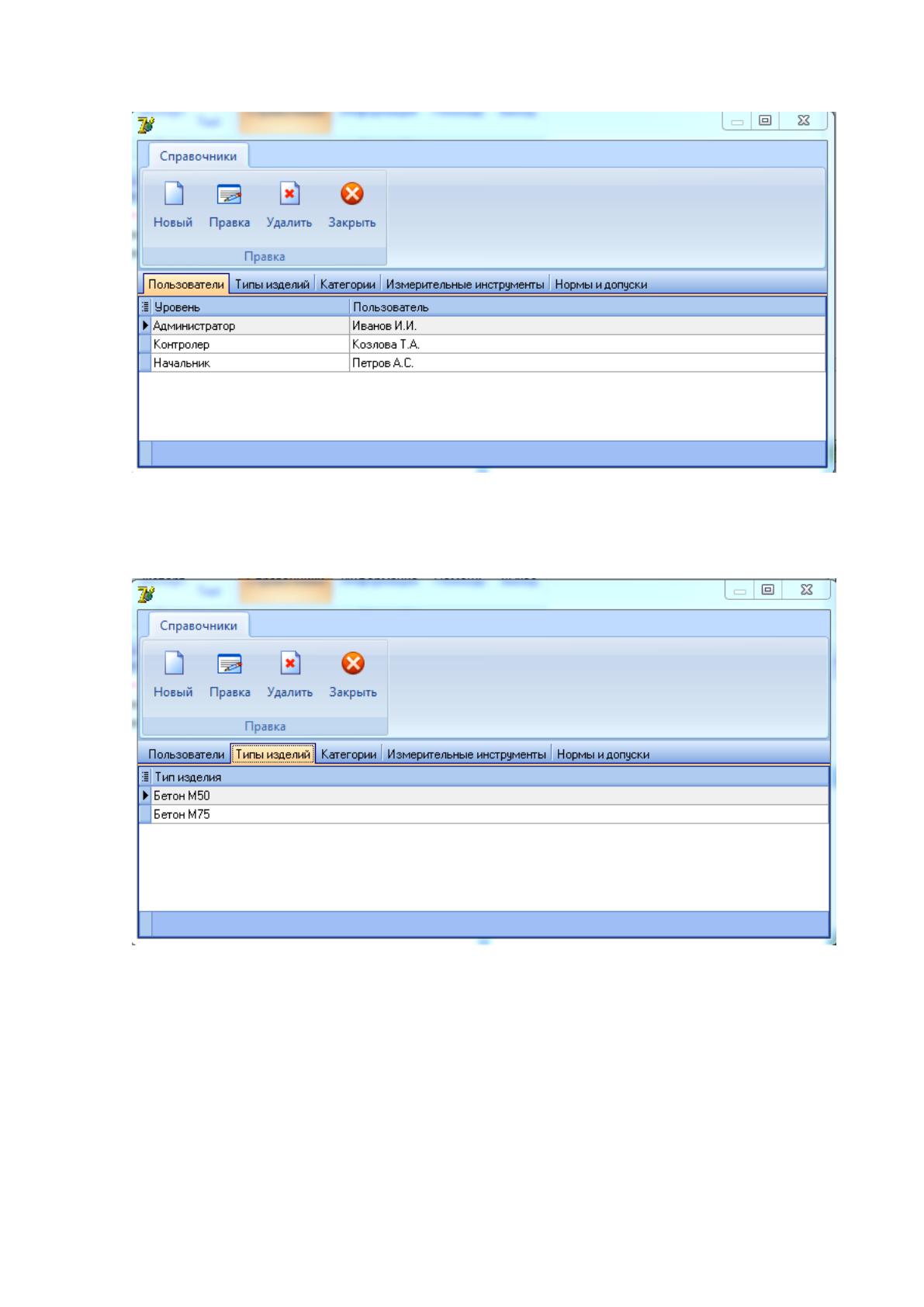

Пользователи (рисунок 2.26)
90
Рисунок 2.27 - Справочник Пользователи
Типы изделий (рисунок 2.28).
Рисунок 2.28 - Справочник Изделия
Категории (рисунок 2.29).
