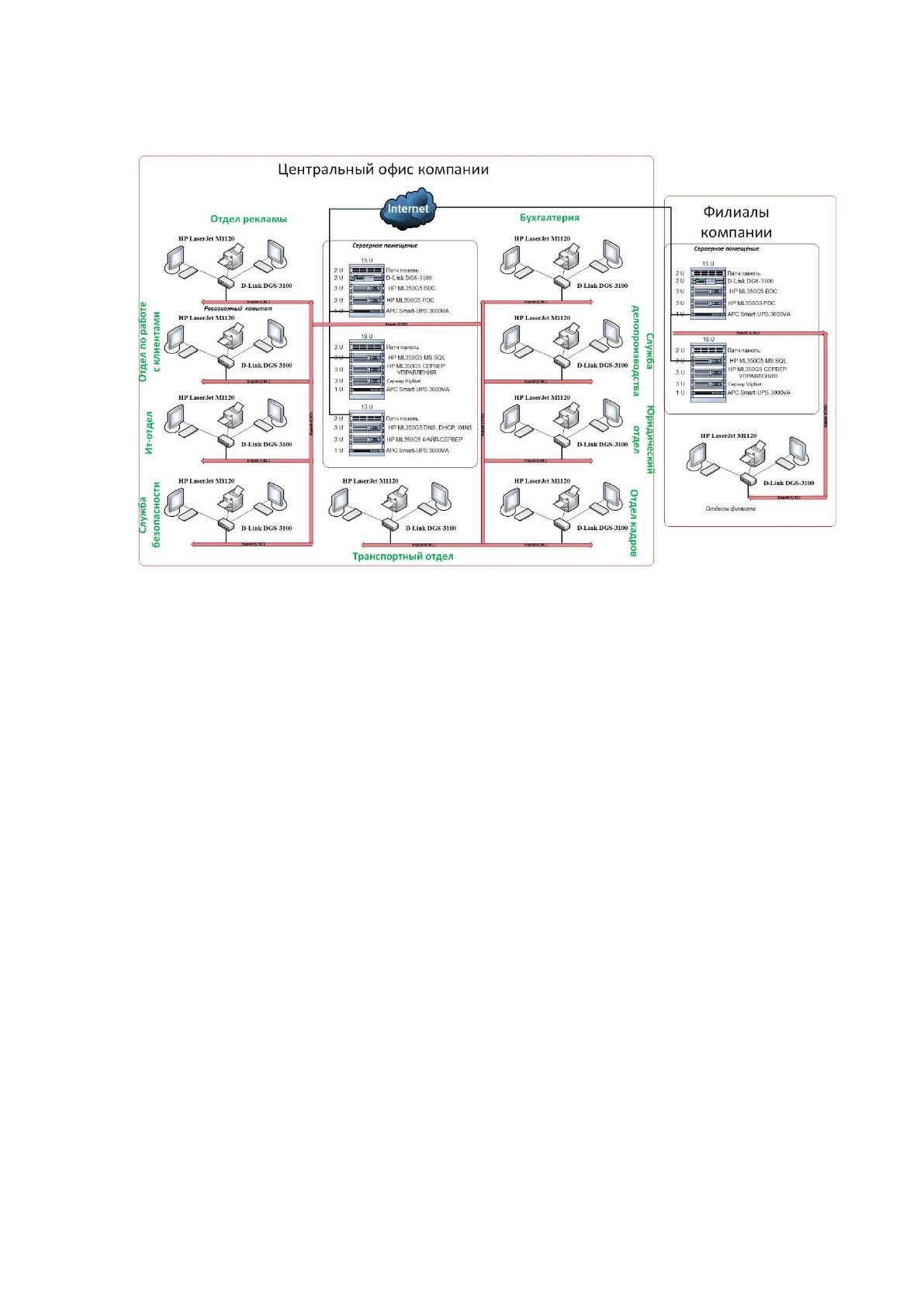

Рис. 1.2 Схема технической архитектуры компании –
Локально-вычислительная сеть компании состоит из пользовательского и
серверного сегментов. В состав серверного сегмента, размещенного на 4-м этаже
офисного здания, входит следующее оборудование:
Один коммутатор на 50 портов Cisco SG200-50 50-Port Gigabit Smart
Switch управляемый стекируемый 50xGigabit UTP, 2xSFP;
Один ИБП APC Smart-UPS 5000VA RM
Сервера HP DL160 G6 (сервер приложений, альтернативный DNS-
сервер, сервер-шлюз, основной и резервный контроллеры домена, другие).
Пользовательский сегмент состоит из рабочих станций, размещенных на 1-
м и 4-м этажах офисного здания. На 1-м этаже размещается коммутационный
шкаф, в котором располагаются:
патч-панель;
один коммутатор (D-Link DGS-3100-48 L2);
один ИБП APC Smart-UPS 250VA.
Рабочие станции HP dx2400 обладают следующей конфигурацией
Материнская плата: Intel G33 Express LGA775 Socket, Intel Graphics
Media Accelerator 3100 - integrated, DDR2-800, PCI-E, SATA, Realtek ALC888S
15
High Definition audio codec, Integrated Realtek 8111C-GR GbE Ethernet Controller,
USB 2.0, mATX
Процессор: Intel Core 2 Duo E6850 Processor (3.00-GHz, 4-MB L2
cache, 1333-MHz FSB)
Память: 2-GB DDR2 Synch DRAM PC2-6400 (800-MHz) Non-ECC (2
x 1GB)
Жесткий диск: 250-GB Serial ATA 3.0-Gb/s NCQ, Smart IV (7200 rpm)
Системный блок: HP Compaq dx2400 Business Desktop PC
Кроме того, в пользовательском сегменте размещены сетевые МФУ Konica-
Minolta bizhub250, сетевые принтеры Kyocera FS-4300DN.
В качестве среды передачи данных используется кабель витая пара
категории 5E (1000BASE-ТX) со скоростью передачи до 1000 мбит/сек.
Схема используемой программной архитектуры представлена на рисунке
1.3.
16
TCP/IP
TCP/IP
Сервера
Windows 7 Professional Edition 32 bit
MS Office 2013
Prof
Kaspersky
Enterprise Space
Security
WinRar 5.4 1С Предприятие
Стандартный
пакет ПО
Hardware
Inspector
Radmin
Pidgin,
VoipDiscount
Windows 7 Professional Edition 32 bit
Короб
(СКС)
Windows 7 Professional Edition 32 bit
MS Office 2013
Prof
Kaspersky
Enterprise Space
Security
WinRar 5.4 1С Предприятие
Windows 7 Professional Edition 32 bit
MS Office 2013
Prof
Kaspersky
Enterprise Space
Security
WinRar 5.4 1С Предприятие
Windows 7 Professional Edition 32 bit
MS Office 2013
Prof
Kaspersky
Enterprise Space
Security
WinRar 5.4 1С Предприятие
Windows 7 Professional Edition 32 bit
MS Office 2013
Prof
Kaspersky
Enterprise Space
Security
WinRar 5.4 1С Предприятие
TCP/IP
TCP/IP
FTP
ViPNet
Administrator
ViPNet
Coordinator
ViPNet Client
ViPNet Client
ViPNet Client ViPNet Client
ViPNet Client ViPNet Client
СЭД
Docsvision
TrendMicrоDLP
MS Windows Server 2013
1С Предприятие
Отдел по работе с
клиентами
Бухгалтерия
Ит-отдел
Отдел рекламы
Отдел кадров
Юридический отдел
Транспортный отдел
Windows 7 Professional Edition 32 bit
MS Office 2013
Prof
Kaspersky
Enterprise Space
Security
WinRar 5.4 1С Предприятие
ViPNet Client
Windows 7 Professional Edition 32 bit
MS Office 2013
Prof
Kaspersky
Enterprise Space
Security
WinRar 5.4 1С Предприятие
ViPNet Client
Служба безопасности
Windows 7 Professional Edition 32 bit
MS Office 2013
Prof
Kaspersky
Enterprise Space
Security
WinRar 5.4 1С Предприятие
ViPNet Client
Служба делопроизводства

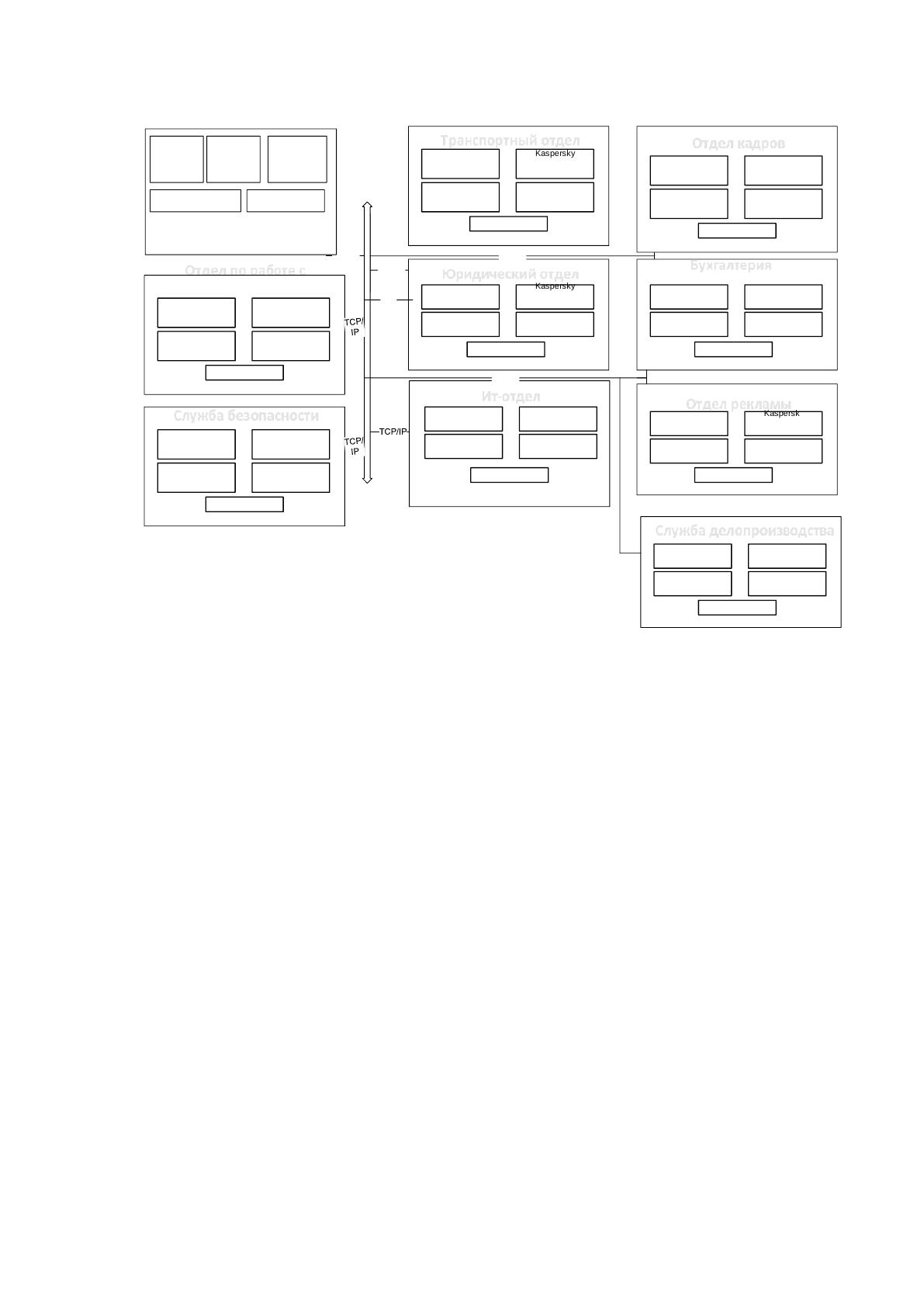

Рис. 1.3 Схема используемой программной архитектуры
В качестве операционной системы на АРМ пользователей используется
Windows 7 Professional Edition 32 bit, в качестве серверной - Windows Server 2008
R2.
В качестве пакета офисных приложений установлен MS Office 2013 Prof,
включающий в себя MS Word 2013, MS Excel 2013.
Кроме того, на рабочих станциях сотрудников установлено такое
дополнительное ПО, как архиватор WinRar 5.4, антивирус Kaspersky Enterprise
Space Security (Endpoint Security версия 10 (10.2.4.674)).
1.2 Характеристика комплекса задач, задачи и обоснование
необходимости автоматизации
1.2.1 Выбор комплекса задач автоматизации и характеристика
существующих бизнес процессов
17
В деятельности рассматриваемой компании можно выделить несколько
уровней бизнес-процессов (Рис. 1.4):
основные;
обеспечивающие;
бизнес-процессы управления.

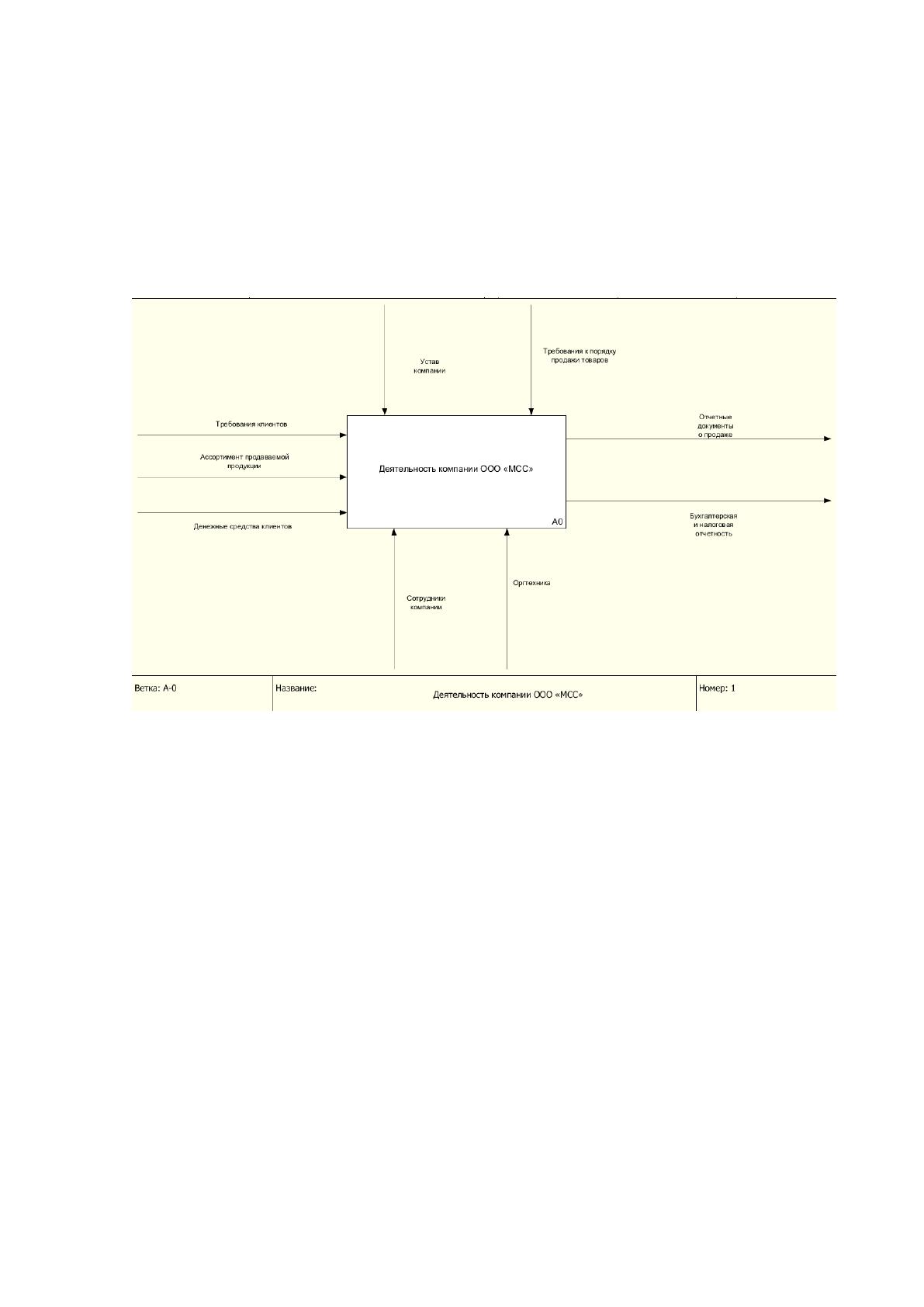

Рисунок 1.4 Деятельность компании
Основные бизнес-процессы — это те, которые приносят компании прибыль
(Рис. 1.5):
Оказание услуг.
Учет результатов оказания услуг.
Подготовка отчетности (налоговой и внутренней).
18

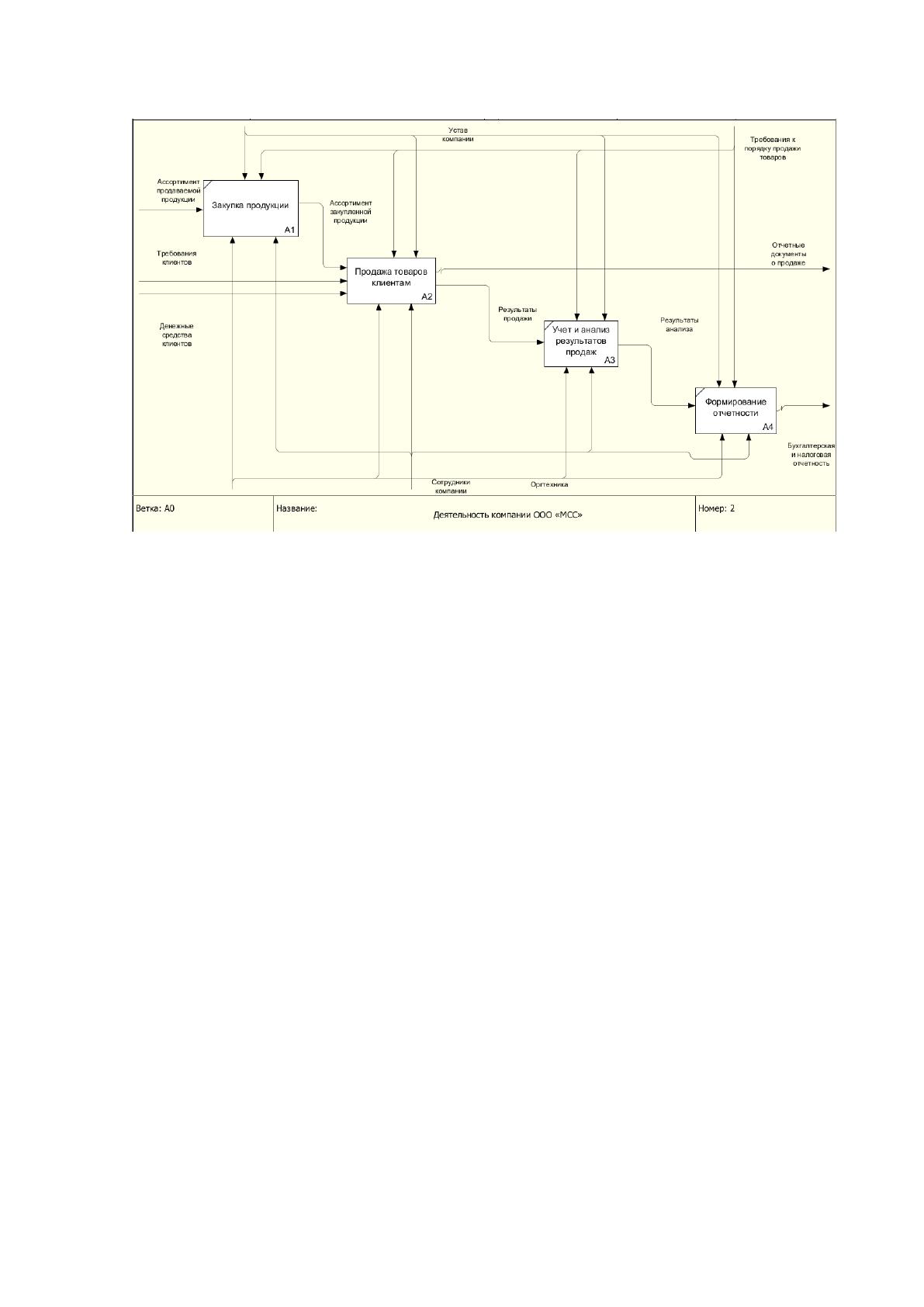

Рис. 1.5 Характеристика основных бизнес-процессов компании
Обеспечивающие бизнес-процессы — это вспомогательные процессы,
которые обеспечивают стабильную деятельность компании, но не приносят
прибыль.
Административно-хозяйственное обеспечение.
Обеспечение безопасности.
Юридическое обеспечение.
ИТ-обеспечение и связь.
Внутренний контроль.
Бухгалтерский учет и отчетность.
Другие (более 10).
Бизнес-процессы управления — вспомогательные процессы, с помощью
которых осуществляется управление деятельностью компании и основными
объектами:
Стратегическое управление.
Управление маркетингом.
Управление рисками.
Управление персоналом.
19
Управление бизнес-процессами и развитием.
Региональное управление.
Другие (более 10).
Среди всего разнообразия процессов, происходящих в компании, выбираем
для автоматизации процесс взаимоотношений с клиентами как наиболее
ответственный и в то же время неавтоматизированный.
1.2.2 Определение места проектируемой задачи в комплексе задач
Темой дипломной работы является автоматизация учета заявок от клиентов
в компании. Необходимость такой разработки вызвана тем, что в настоящее время
при выполнении своих функциональных обязанностей менеджер по работе с
клиентами сталкивается с некоторыми сложностями, которые вызваны
несовершенством бизнес-процессов компании.
Основной функциональной обязанностью менеджера по работе с
клиентами является осуществление продаж товаров и их учет.
Учет продаж – задача, от эффективности решения которой зависит
эффективность работы торговой компании в целом и основанное содержание
работы с клиентами.
Управление продажами заключает в себе функции подбора торгового
персонала, организации торгового персонала, прогнозирования и планирования
продаж, идентификации потенциальных клиентов, поддержания информации о
клиентах, а также создания и управления графиками продаж.
Как выяснено руководством предприятия, в последнее время часто
возникает ситуация, когда объемы выполняемых услуг в компании не совпадают,
несовпадение также может происходить как по наименованию, так и по
количеству. В связи с этим фирма несет убытки.
На рисунке 1.6 представлен бизнес процесс учета деятельности по работе с
клиентами в рассматриваемой компании.
20

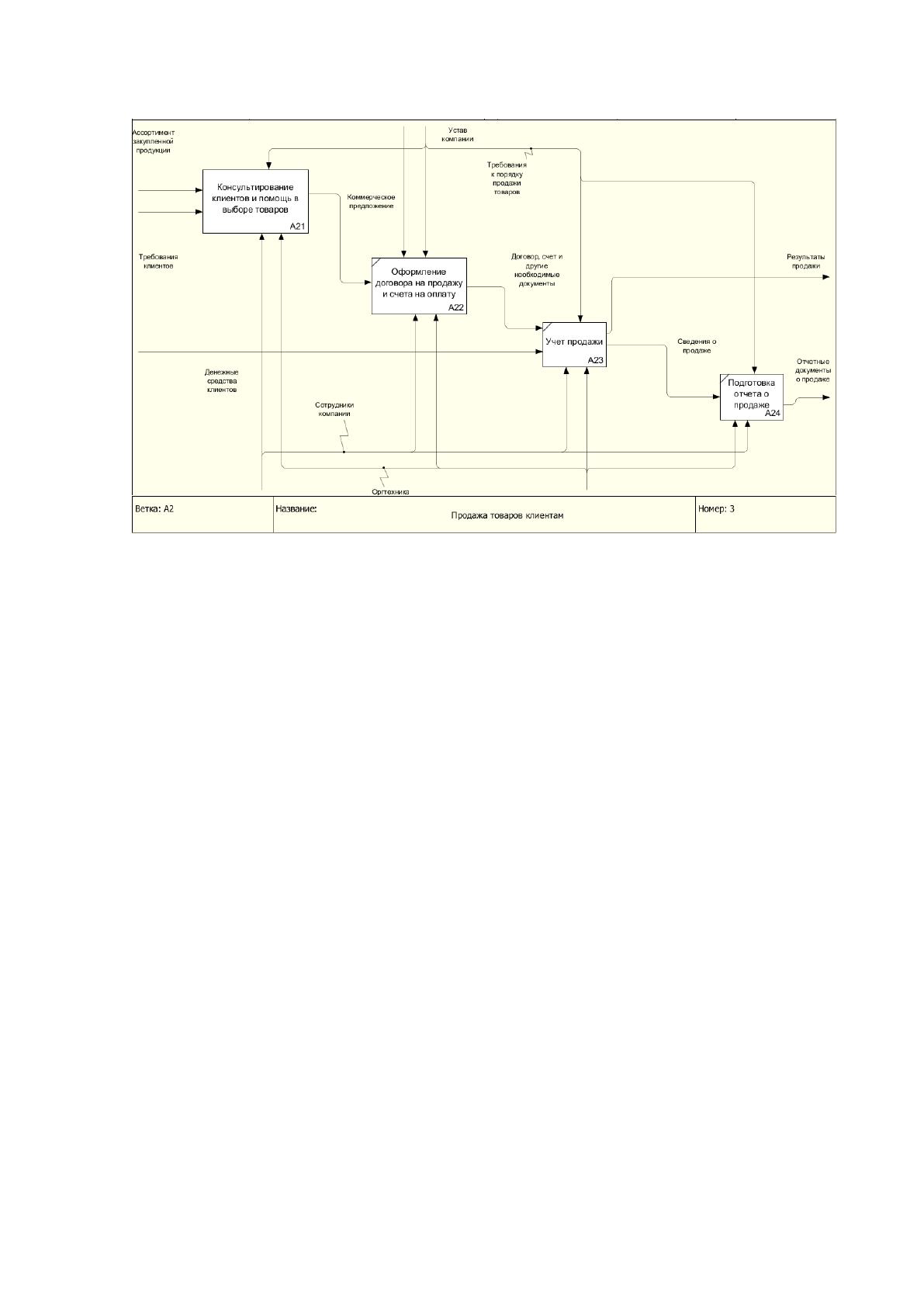

Рисунок 1.6 Работа с клиентами по продаже товаров
Деятельность менеджера по работе с клиентами заключается в
консультировании клиента, оказании ему помощи в выборе аксессуаров, услуг или
товаров. При этом для подбора нужного товара клиент должен обязательно
сообщить свои требования, если же такой возможности нет, то менеджер по работе
с клиентами использует справочники для определения совместимости услуги.
Если клиент решил заказать услугу, то менеджер по работе с клиентами
выписывает ему квитанцию для оплаты, с которой клиент может оплатить заказ.
Далее менеджер по работе с клиентами учитывает продажу в книге продаж
путем записи даты, времени продажи, услуг, общей суммы.
На основании оплаченных квитанций и записей в книге продаж ежедневно
менеджер по работе с клиентами формирует отчеты по продажам за день (или
другой период), по категориям товаров, а также общий отчет по продажам.
Данный порядок отражен на схеме декомпозиции процессов менеджера по
работе с клиентами, приведенной на рисунке 1.7.
21

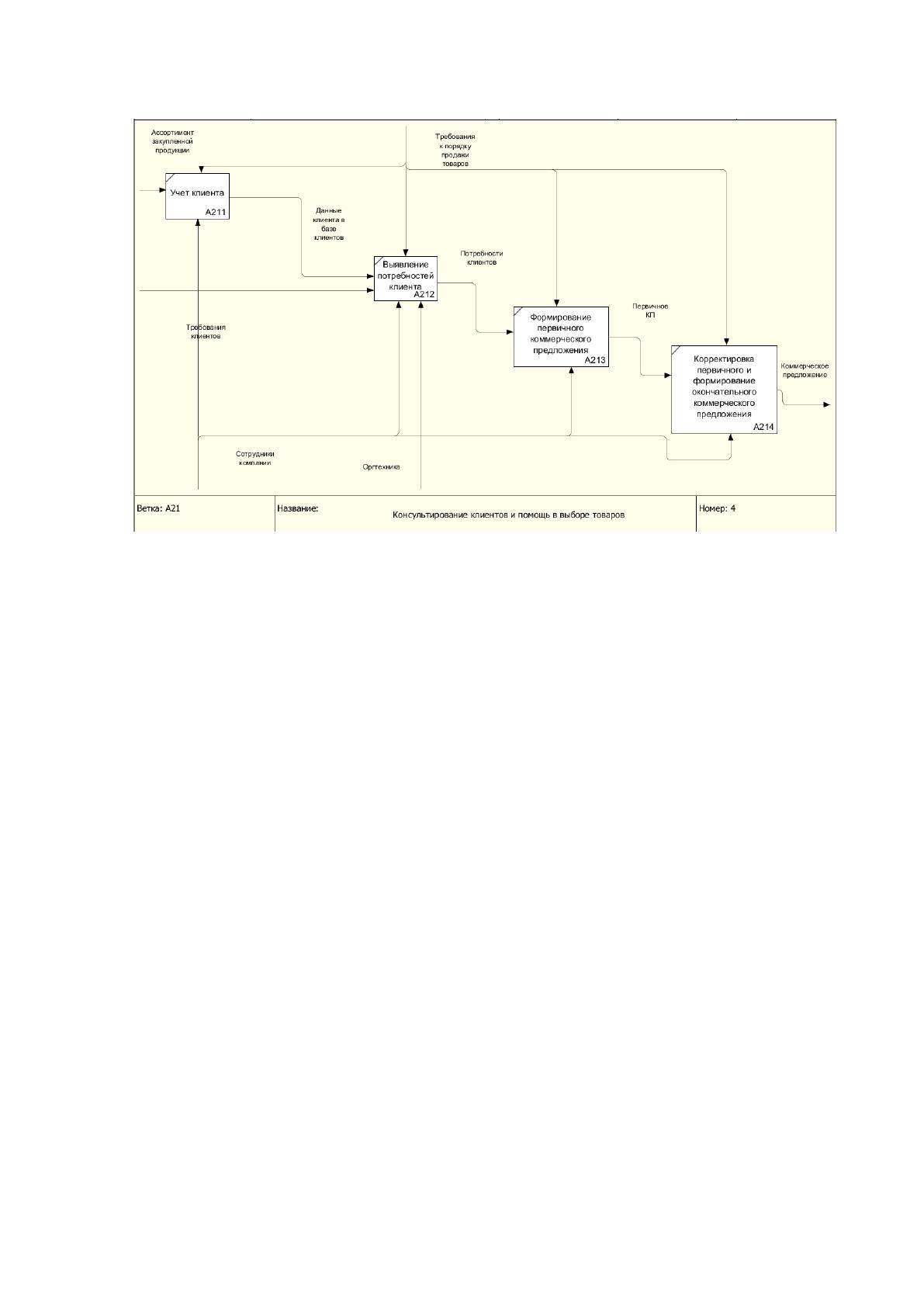

Рисунок 1.7 Декомпозиция бизнес-процессов менеджера по работе с
клиентами
Существующий порядок работы менеджера по работе с клиентами имеет
недостатки, которые заключаются в использовании бумажных форм документов,
что влечет за собой повышенную вероятность допущения ошибок и значительную
трудоемкость.
Ошибки при анализе продаж влекут за собой неверное толкование
направления развития компании, что, в свою очередь, влечет за собой снижение
прибыли.
Таким образом, уменьшается эффективность деятельности всего
предприятия. Поэтому анализ продаж должен производиться с максимальной
скоростью и достоверностью для обеспечения наиболее верных результатов
анализа, так как результаты анализа в конечном итоге влияют на принятие
стратегических решений всей компании.
Контроль продаж - задача, эффективность которой сказывается на итоговой
работе всей торговой компании.
Контроль продажами состоит из функций выбора торгового персонала, его
организации, планирования и прогнозирования продаж, определения явных
22
клиентов, информационной поддержки по клиентам, а также внедрение и
контроль графиков продаж.
Менеджер по работе с клиентами перегружен рутинной работой, которая
состоит в необходимости ручного заполнения бумажных документов и
последующем построении отчетов на основании этих записей.
Поэтому необходимо:
– автоматизировать процесс учет продаж;
– создать информационно-справочную систему, позволяющую быстро
находить нужную информацию по учету оказания услуг и работ;
– обеспечить достоверность данных;
– обеспечить актуальность данных по состоянию на предыдущий к
моменту подготовки отчета день;
– реализовать наборы сводок и аналитических отчетов, необходимых
руководству компании.
Разрабатываемая ИС должна выполнять следующие функции:
– учет продаж по категориям услуг и клиентов;
– хранение данных по продажам в единой базе данных;
– анализ продаж за период по услугам, категориям услуг, менеджерам;
– возможность отслеживания периодичности и последовательности
работы пользователей в системе;
– возможность администрирования разработанной системы;
– возможность формирования отчетов.
В формируемые отчеты должны входить следующие:
– общий отчет по работе с клиентами;
Содержит основные показатели по продажам компании за выбранный
период.
– отчет по работе менеджеров;
Содержит показатели по продажам относительно каждого менеджера.
– аналитика продаж по категориям услуг за период;
Подробный отчет по категориям и анализ объема продаж для возможности
корректировки ассортимента услуги политики ценообразования.
23
– Договор на оказание услуг.
1.2.3 Обоснования необходимости использования вычислительной
техники для решения задачи
Оценим временные затраты на выполнение повседневных операций
менеджером по продажам при учете продаж (таблица 1.4).
Таблица 1.2
Временные характеристики процессов менеджера по работе с клиентами
Действие
Среднее
количество
за рабочий день
Время, необходимое
для выполнения
одного действия,
минут
Общее
время, минут
Учет данных
клиента
Подготовка
коммерческого
предложения
Формирование
договора
Формирование
счета и других
документов
Подготовка
обобщенных
отчетов
Подсчет
экономических
показателей
Получение
статистической
отчетности за
период (раз в
неделю)
ИТОГО, минут:
В таблице 1.5 приведены планируемые характеристики после
использования разрабатываемой ИС учета взаимоотношений с клиентами.
Таблица 1.3
Расчет эффекта использования
