82
Режим «Предприятие»
Режим «Конфигуратор»
Пользователи Роли
«Администратор»
«Сотрудник»
Авторизация платформы
Справочник
«Сотрудники»
Авторизованный
системный пользователь
Системные
настройки
пользователя
Права доступа
Настройки форм
Настройки отборов
Текущий пользователь -
Сотрудник
Поиск системного
пользователя в справочнике
«Сотрудники»
Однозначная связь
Настройки
текущего
пользователя-
сотрудника
Параметры
авторизации
Код (логин)
Наименование
Пароль
Имя Полное имя Пароль
Местоположение текущего
пользователя в иерархии
сотрудников
Автор-сотрудник
Начальник автора-
сотрудника (или
куратора)
Подчиненный автора-
сотрудника (или
куратора)
Полные права на
редактирование
Проставление отметки
об исполнении своей
части «Задачи»
Документ «Задача»
Автор задачи
Исполнители
Исполнители
Автор-пользователь
Ввод новой задачи, в
дальнейшем только
просмотр и участие в
перписке
Куратор
Куратор-сотрудник
Админис
тратор
Назначает куратора
Рисунок 2.28. Настройка прав пользователей
Список пользователей системы может формироваться двумя способами:
администратором Службы в «ручном» режиме (Рисунок 2.29) и самостоятельно
пользователем КИС в автоматическом режиме при регистрации нового пользователя
(Рисунок 2.30). В последнем случае предполагается что пользователь зашел в
систему в том числе и через web.
83
Режим «Конфигуратор»
Режим «Предприятие»
Ввод нового системного
пользователя в список
пользователей модуля
«Конфигуратор»
Задание настроек
пользователя
Роли
«Администратор»
«Пользователь»
«Гость»
Имя
Полное имя
Пароль
Ввод нового сотрудника в
справочник «Сотрудники»
Задание настроек
сотрудника
Системный пользователь
Сотрудник
Параметры
авторизации
Контакты
Код (логин)
Наименование
Пароль
Администратор
Однозначная связь
«Сотрудник»
Рисунок 2.29. Ввод нового пользователя администратором
Ввод нового пользователя в автоматическом режиме производится через
обработку «Вход и регистрация», доступную в интерфейсе любого
авторизовавшегося пользователя. При помощи нее можно как сменить текущего
пользователя, так и зарегистрировать нового пользователя, при этом он
автоматически будет добавлен в справочник «Сотрудник» конфигурации и в список
системных пользователей программного модуля «Конфигуратор»; будет задана
однозначная связь сотрудника и системного пользователя через параметры
авторизации; новому сотруднику будут назначены параметры.
84
Авторизация платформы
Ввод логина и пароля
сотрудника
Автоматический
перезапуск системы под
новым системным
пользователем
Поиск логина и
проверка пароля в
справочнике
«Сотрудники»
Системный пользователь
Поиск системного
пользоввателя
Авторизация платформы (без ввода логина и
пароля)
Обработка «Вход и
регистрация»
Вход
Ввод логина, пароля и
имени нового
пользователя
Проверка отсутствия
пользователя с такими
параметрами
Ввод нового сотрудника
в справочник
«Сотрудники»
Параметры
авторизации
Ввод нового
пользователя в список
системных
пользователей
Новый системный пользователь
Регистрация
Любой авторизованный пользователь
Константы
(значения по
умолчанию)
Рисунок 2.30. Ввод нового пользователя через обработку «Вход и
регистрация»
Система не предполагает возможность входа неавторизованного
пользователя. Новый пользователь, который хочет самостоятельно
зарегистрироваться в системе (обычно это пользователь, зашедший через web)
должен авторизоваться под системным пользователем «Гость», который
обязательно должен быть создан администратором в списке системных
пользователей с правами «Гость» в момент ввода системы в эксплуатацию.
Пользователь «Гость» обладает правами аналогичными правам «Пользователь»,
кроме оформления заявки. Кроме всего прочего ему доступна и обработка «Вход и
85
регистрация», запустив которую он может зарегистрировать нового
персонифицированного пользователя (себя) и далее авторизовываться уже под ним.
Пользователю, зарегистрировавшемуся самостоятельно (равно как и
зарегистрированному администратором в «ручном» режиме) доступна только
функция ввода новой задачи - оставить заявку администратору Службы на
выполнение каких-то работ, задать вопрос или написать претензию, а также
просмотр «своих» ранее введенных заявок. При просмотре новой или ранее
созданной заявки пользователь может просматривать все ее параметры и ход
выполнения.
Так как система устанавливает однозначную связь между системными
пользователями, созданными в модуле «Конфигуратор» и сотрудниками (записями
справочника «Сотрудники»), то получается что при регистрации нового
пользователя он автоматически становится сотрудником Службы. Для штатных
сотрудников это верно, а пользователи КИС становятся псевдо-сотрудниками и
заносятся в специальную папку «Пользователи» справочника «Сотрудники».
Создаваемое приложение будет работать в режиме «тонкого клиента» и в
режиме веб-клиента, но разработчику нет надобности ориентироваться на какой-то
конкретный вариант. Это еще один плюс платформы «1С:Предприятие 8.3»: не
нужно задумываться о том в каком варианте будет запускаться разрабатываемое
приложение – платформа обо всем позаботится сама. Но это произойдет только в
том случае если приложение разрабатывается по технологии «Управляемое
приложение».
Эта технология разработки отличается от обычного приложения. В первую
очередь, это кардинально новый подход к созданию интерфейса пользователя. В
основном это относится к командному интерфейсу, имеющего декларативный
принцип построения. Также полностью изменился процесс разработки форм,
интерфейс которых лишь декларируется, а создается платформой «на лету» в момент
вызова формы [17].
Пользователи КИС и сотрудники Службы могут работают с приложением в
режиме веб-клиента через сеть Интернет. В отличие от "обычных" приложений веб-
клиент не нужно устанавливать на компьютер и у него нет исполняемого файла.
86
Веб-клиент исполняется не в среде операционной системы компьютера, а в
среде интернет-браузера (Mozilla Firefox, Windows Internet Explorer, Google Chrome
или Safari). Достаточно всего лишь запустить браузер, ввести адрес веб-сервера, на
котором опубликовано разработанное приложение, – и веб-клиент сам "придет" к
нему на компьютер и начнет работать.

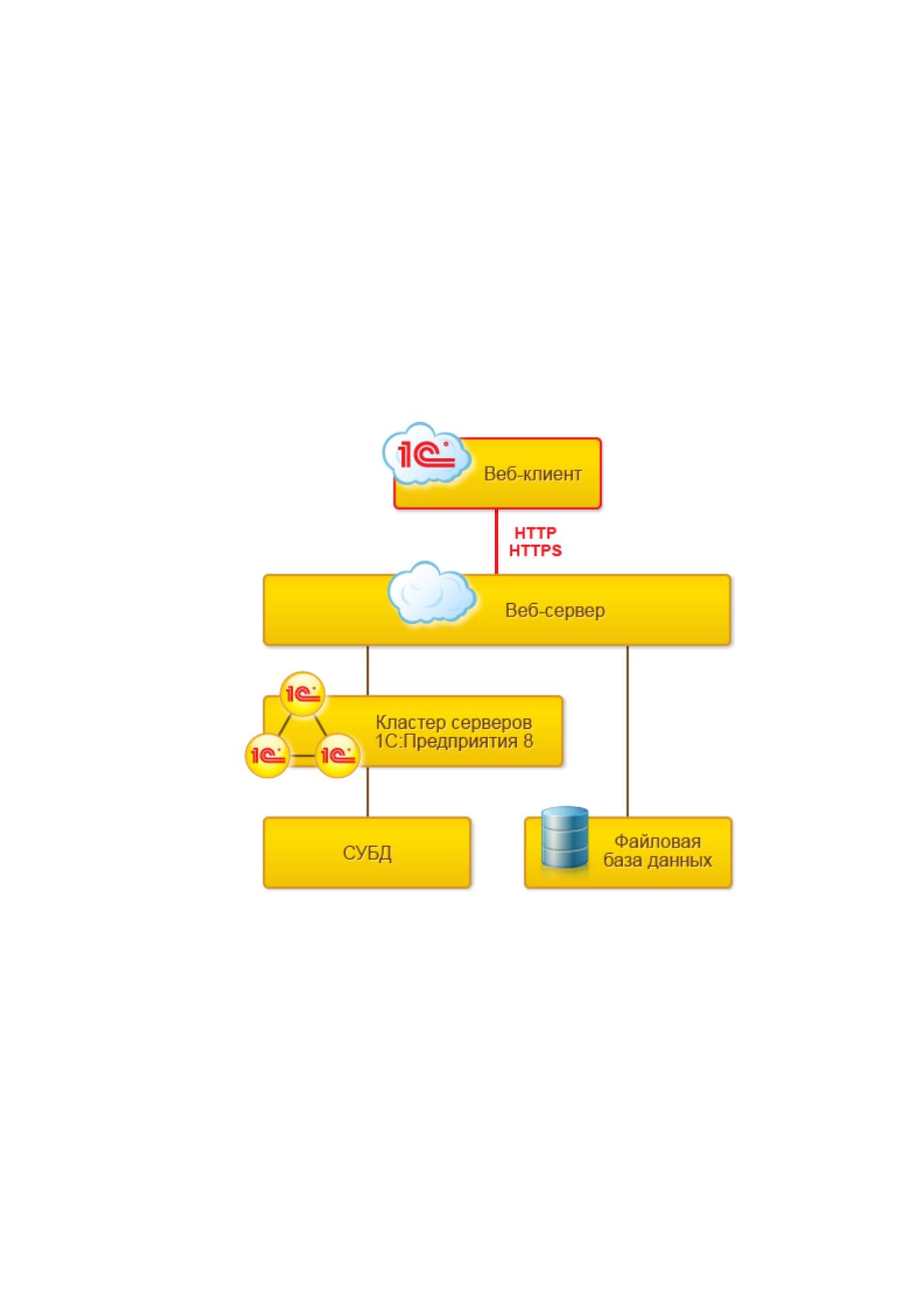

Веб-клиент применяет технологии HTTPRequest и DHTML. Программные
модули, разработанные в решении, автоматически компилируются из языка
платформы «1С:Предприятия 8» и непосредственно исполняются на стороне веб-
клиента (Рисунок 2.31).
Рисунок 2.31. Схема работы веб-клиента
Прикладные решения не требуют какой-либо доработки для того, чтобы
работать с ними через Интернет. И тонкий, и веб-клиент самостоятельно
обеспечивают функционирование интерфейса 1С:Предприятия 8 на компьютере
пользователя. Подключение клиентских приложений может выполняться как по
протоколу http, так и по протоколу https, поддерживающему шифрование
передаваемых данных.
87
2.3.4 Описание программных модулей
Для хранения условно-постоянных данных разрабатываемой системы
целесообразно использовать прикладной объект «Справочники» платформы. Для
каждой категории информации необходимо создать отдельный справочник,
определить и задать для него параметры, представленные закладками формы
настройки прикладного объекта «Справочник».

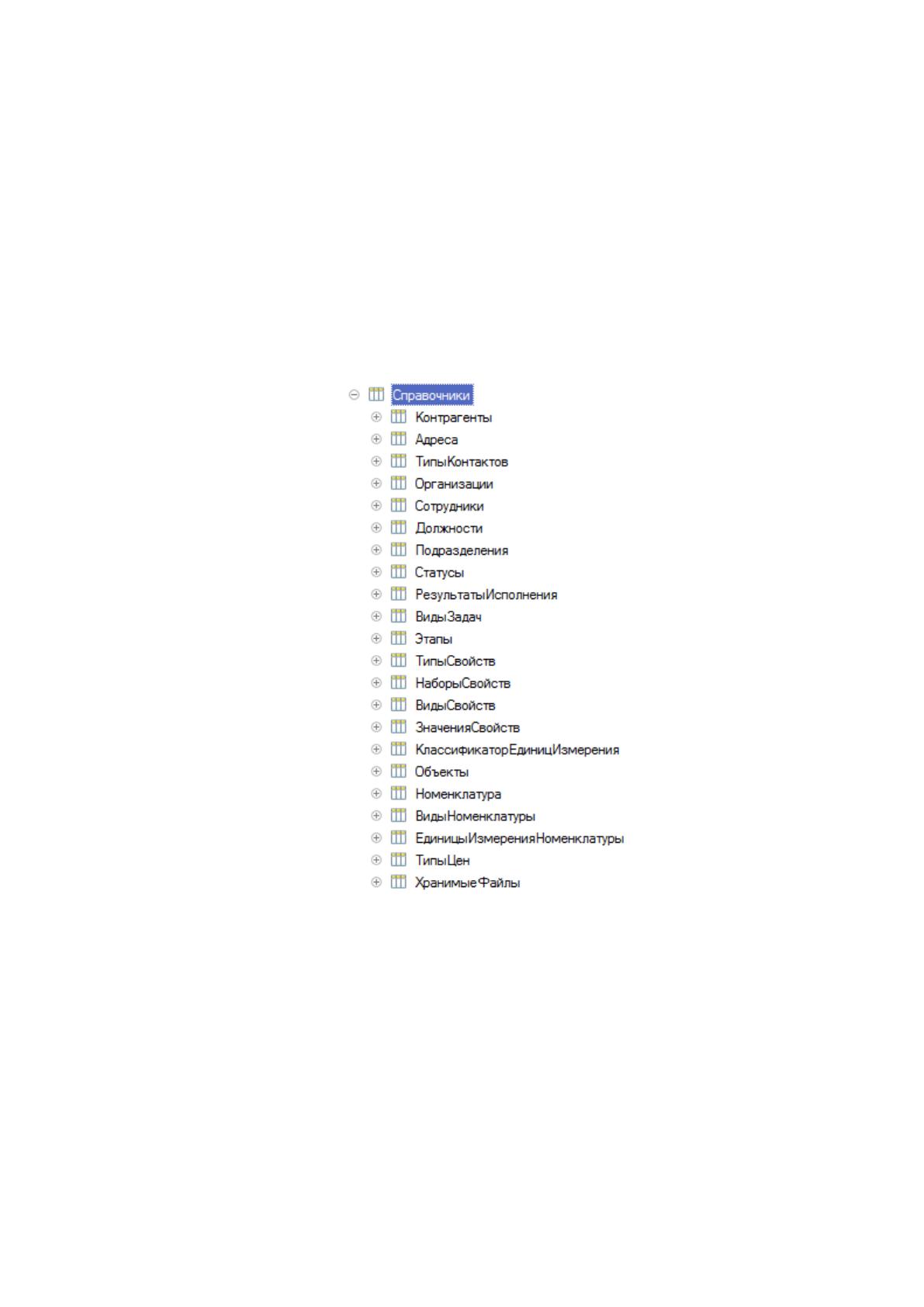

Состав справочников разрабатываемой системы, как он выглядит в модуле
«Конфигуратор», приведен на Рисунке 2.32.
Рисунок 2.32. Список справочников системы
Для каждого справочника необходимо задать структуру – т.е. состав
реквизитов справочника и состав его табличных частей, для каждой из которых
необходимо создать свою структуру реквизитов. В реквизитах целесообразно

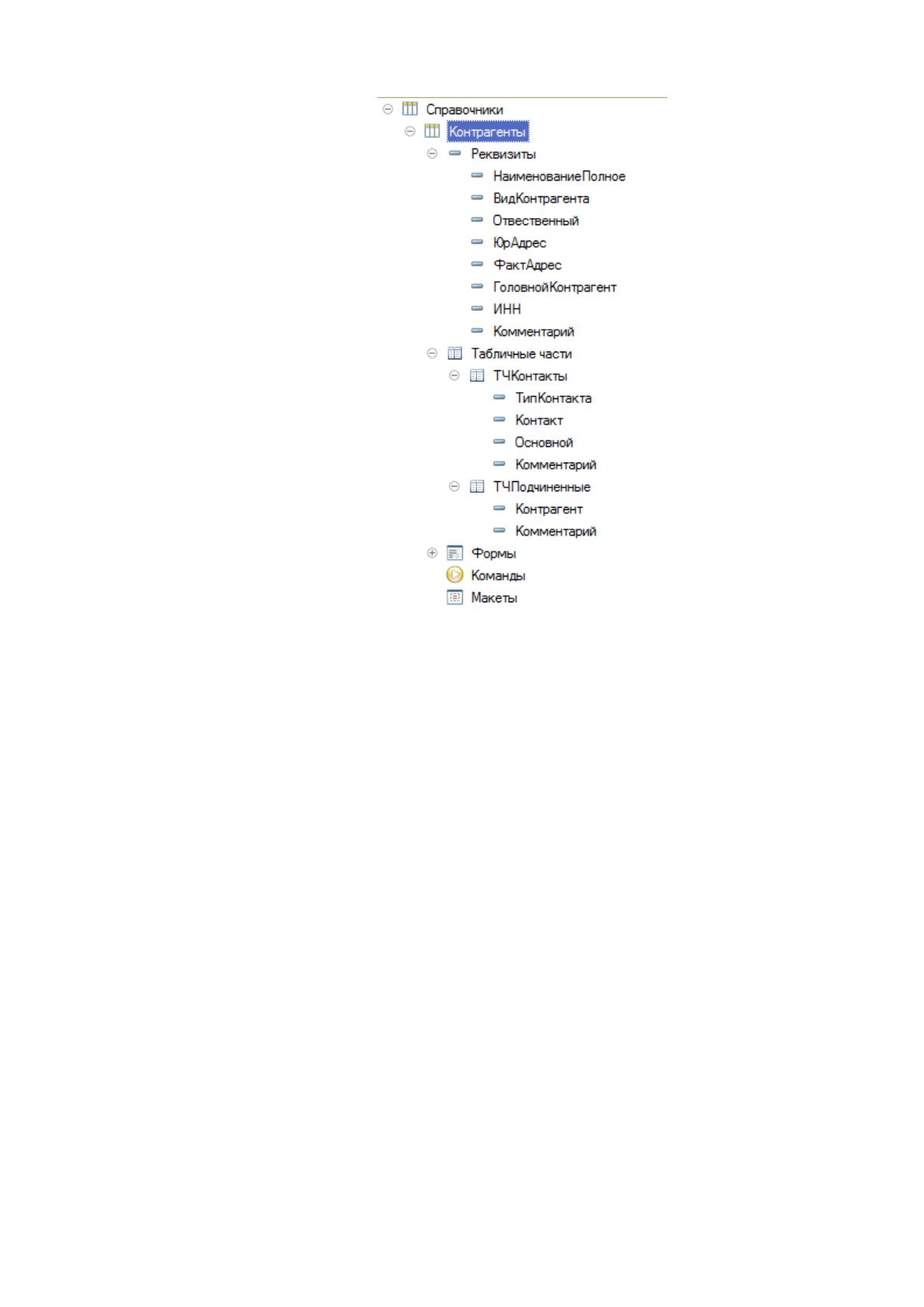

хранить свойства объектов информации. На Рисунке 2.33 представлены структура
реквизитов и табличных частей справочника «Контрагенты».
88
Рисунок 2.33. Структура справочника «Контрагенты»
Центральным объектом разрабатываемой конфигурации должен стать
документ «Задача». Документ «Задача» — это формальное представление реальной
заявки, поступившей в Службу или задачи по одному из этапов ее сопровождения.
Реквизиты шапки и табличных частей документа полностью отображают параметры
заявки, состав экранных форм позволяет создать интерфейс пользователя, в
программных модулях экранных форм задается логика поведения документа и
взаимодействия с пользователем, факт проведения документа отражает факт
фиксации полного выполнения задачи [18]. Структура документа «Задача»
приведена на Рисунке 2.34.
89

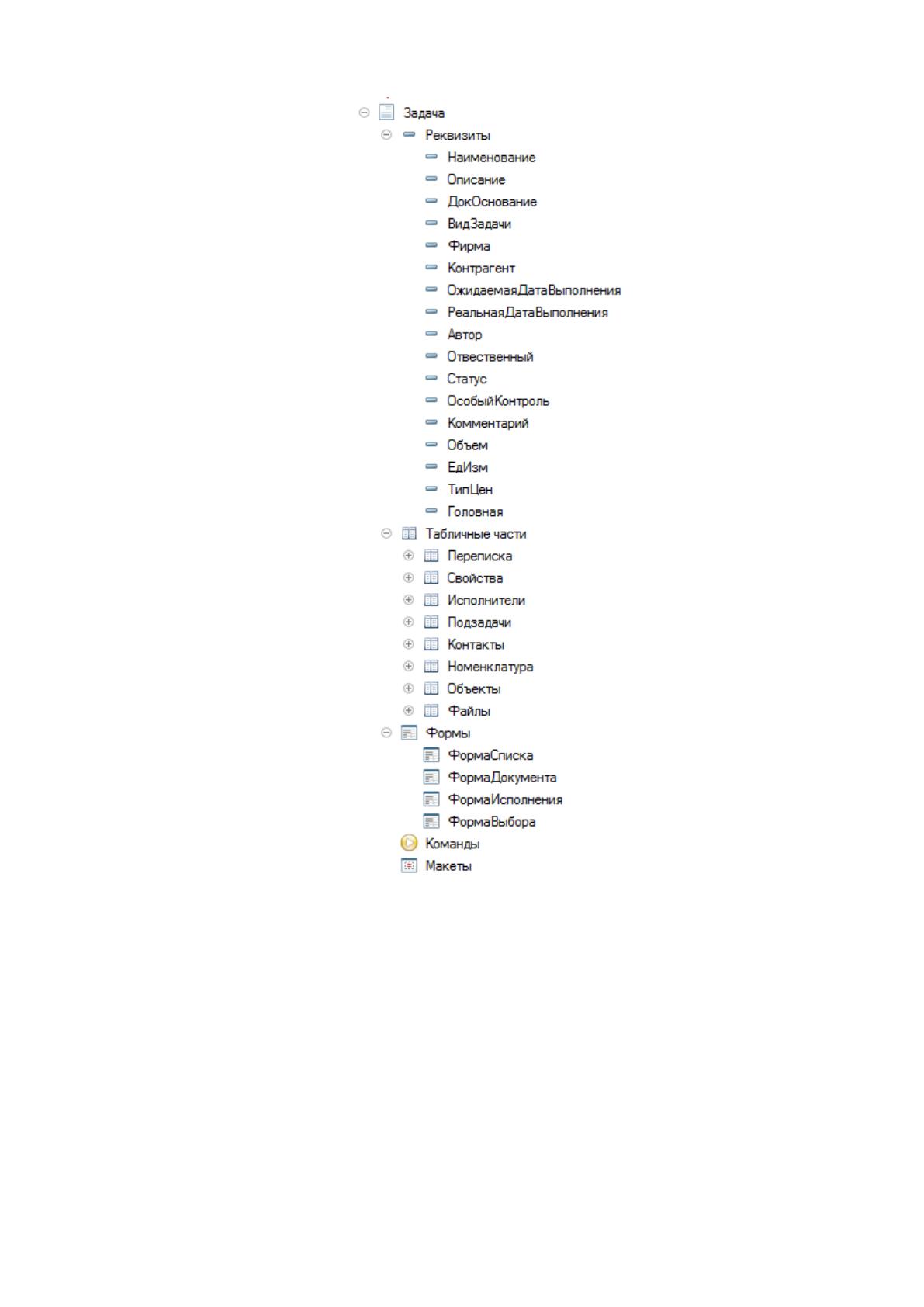

Рисунок 2.34. Структура документа «Задача»
При такой сложной структуре на первое место выходит организация
грамотного и удобного интерфейса этого документа, который, во-первых,
предоставит полноценный интерфейс работы с этим документом, во-вторых,
обеспечит логику работы: оградит от недопустимых действий, автоматически
заполнит необходимые поля и сделает нужные действия, представит данные в
удобном виде.
90
2.4 Контрольный пример реализации проекта и его описание
При запуске программы пользователь видит перед собой основное окно и
панель разделов. Все функции программы сгруппированы по разделам,

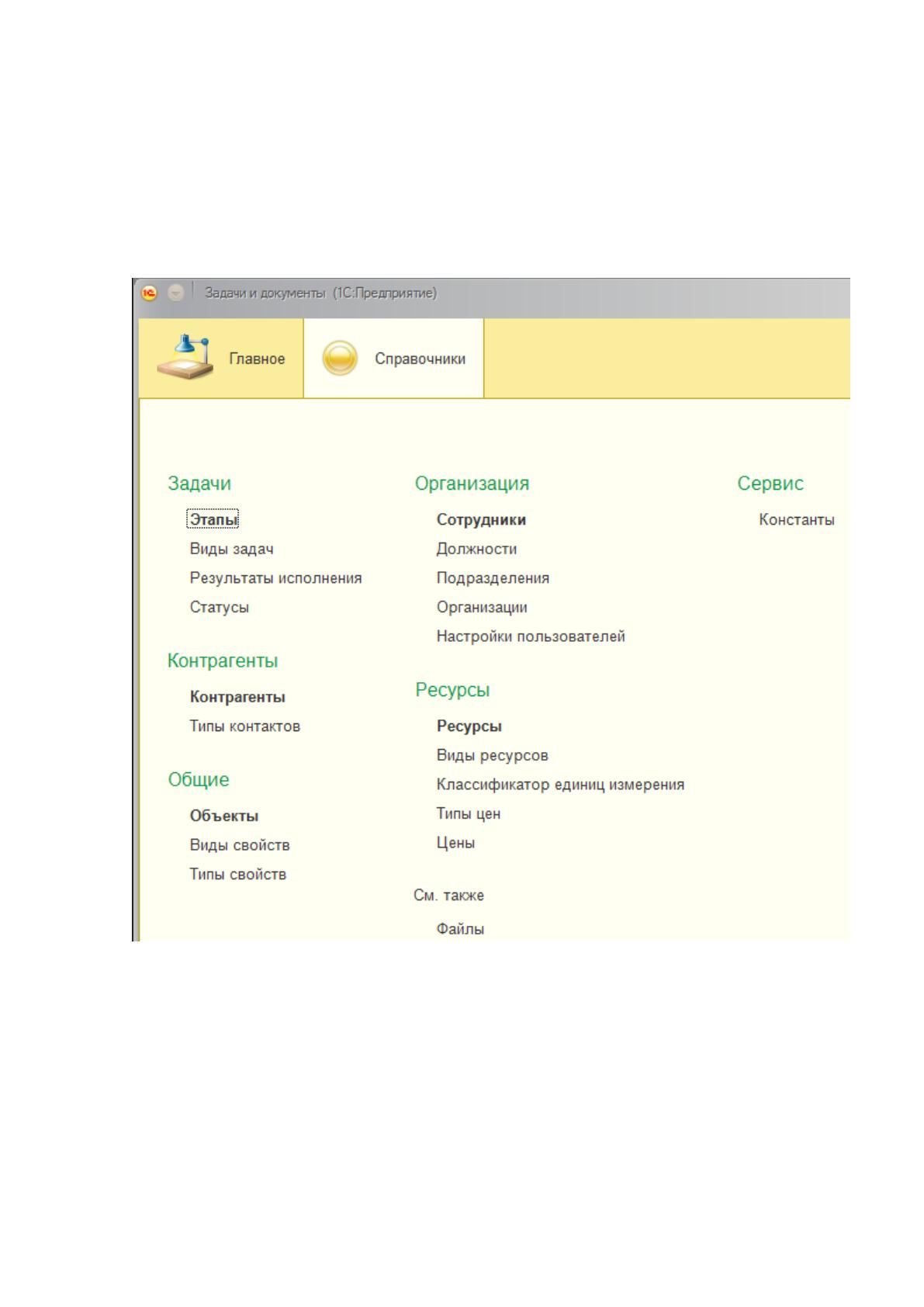

соответствующим подсистемам конфигурации. На Рисунке 2.35 представлена
панель разделов и меню функций текущего раздела «Справочники».
Рисунок 2.35. Панель разделов и меню функций раздела «Справочники»
Работу с системой целесообразно начать с заполнения справочников,
заполненные значения которых удобно будет подставлять в качестве параметров
документов. Среди справочников наибольшее значение имеют справочник
«Контрагенты», в котором хранятся сведения о клиентах предприятия компании
Справочник открывается при вызове команды «Контрагенты» меню функций
раздела «Справочники». Справочник имеет иерархическую структуру. Для
91

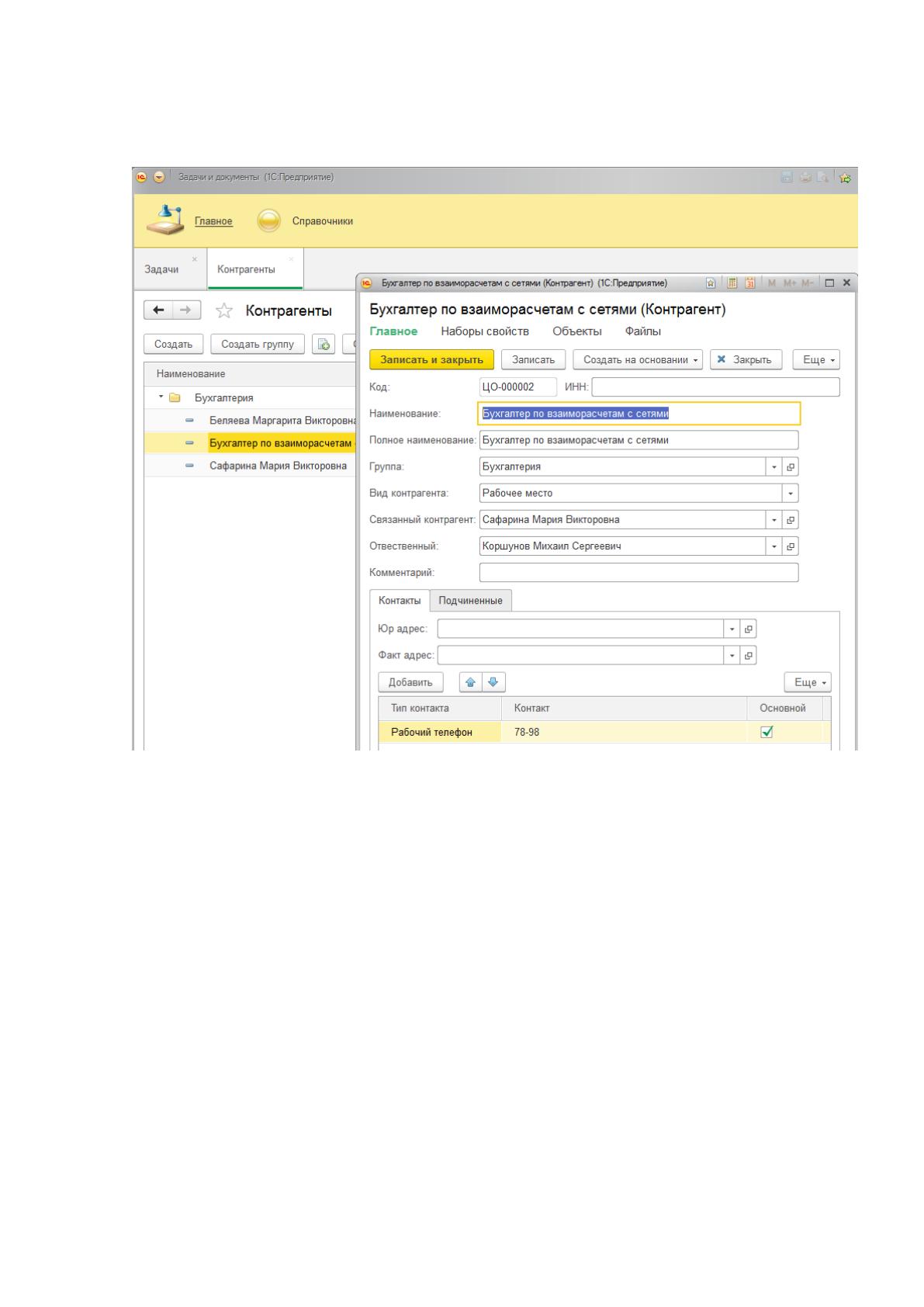

просмотра и редактирования данных конкретного контрагента необходимо двойным
щелчком открыть окно этого контрагента (Рисунок 2.36).
Рисунок 2.36. Справочник «Контрагенты»
При помощи командного интерфейса можно перейти к просмотру и
редактированию связанных данных контрагента.
Остальные справочники редактируются аналогично, и мы не будем на них
подробно останавливаться.
Наибольший интерес при работе с программой представляет из себя режим
работы со списком задач по сопровождению заявок клиентов. Как правило,
контрагент звонит в Службу и описывает проблему, возникшую у него в ходе
эксплуатации ресурсов. Сотрудником Службы оформляется задача со слов
пользователя, назначается на нее ответственный исполнитель.
Задачу в системе может сгенерировать и сам пользователь, если он
самостоятельно зарегистрировался в системе или администратором Службы ему дан
доступ, и он авторизовался в ней. В этом случае автором задачи является
