62
Команды
Команды
Команды
Настройка формы
Режим просмотра
Список
Иерархический
список
Дерево
Вывод списка
В табличный
документ
В текстовый
документ
Экспорт в любой
формат
Печать
Сохранение в файл
С выбором
выводимых полей
Настройка
параметров формы
Выбор выводимых
элементов
Командная панель
Группа
пользовательских
настроек
Список
Команды
Отдельные поля
Поля
Задание
пользовательских
наименований
Задание параметров
вывода
Задание порядка
вывода
Создание
пользовательских
группировок
С учетом заданного отбора,
сортировки и условного
оформления
Xls, html,...
Рисунок 2.9. Функции настройки формы
2.3 Программное обеспечение задачи
2.3.1 Общие положения (дерево функций и сценарий диалога)
Общая функциональная структура системы представлена на Рисунке 2.10.
63
Система автоматизации
процесса приема заявок и их
сопровождения
Ведение справочников
Фиксация заявок
Сопровождение задач
Автоматическая
генерация подзадач
Выполнение задач
Разграничение прав
пользователей
Рисунок 2.10. Функциональная структура системы
Подсистема ведения справочников предназначена для ввода в систему
условно-постоянной информации, которая понадобится на следующих этапах
работы с системой.
Подсистема фиксации заявок должна предоставлять возможность ввода в
формализованном виде заявок пользователей, назначения им реквизитов, в том
числе списочного характера, максимально полно описывающих заявки.
Подсистема автоматической генерации подзадач по сопровождению
заявки должна позволять на основании шаблонов, задающих различные сценарии
прохождения этапов решения типовой проблемы сгенерировать документы
«Задача», адресовав их конкретным сотрудникам (или подразделениям) Службы
(назначив их исполнителями).
64
Подсистема сопровождения задач должна предоставлять возможность
сопровождения задачи по всему ее жизненному циклу.
Подсистема выполнения задач позволяет разделить задачи на полностью
выполненные (закрытые) и находящиеся в работе, на каком-либо из этапов.
Подсистема разграничения прав пользователей должна предоставлять
гибкую возможность настройки прав пользователей на ввод и редактирование задач
и их параметров в зависимости от положения пользователя в иерархии Службы.
Работа в режиме «Управляемое приложение» изменяет прежде всего всю
концепцию построения пользовательского интерфейса. Интерфейс «Управляемого
приложения» кардинально отличается от интерфейса «обычного» приложения,
созданного даже в той же версии платформы «1С:Предприятие 8.3». Новая
концепция пользовательского интерфейса ориентирована на максимально
комфортную и особенно эффективную работу и соответствует современным
тенденциям [5].
Опишем основные возможности новой концепции интерфейса, которые мы
использовали при разработке нашей конфигурации:
- Основное окно и панели;
- Командный интерфейс;
- Управляемые формы.
Основное окно представляет доступ ко всем элементам программы.
Функции, необходимые для удобной навигации по прикладному решению,
реализованы в нескольких вспомогательных панелях: разделов, функций текущего
раздела, инструментов, избранного, истории и др. Разработчик прикладного
решения может задать некоторый стандартный состав и расположение этих панелей
в соответствии с назначением и особенностями приложения, но пользователь может
по своему усмотрению менять расположение панелей, скрывать и раскрывать
панели и настраивать свое рабочее пространство максимально комфортно и
эффективно. На Рисунке 2.11. представлен один из вариантов настройки и
расположения панелей, сконструированный пользователем по своему вкусу.
65
Панель разделов
Панель открытых
Панель
функций
текущего
раздела
Панель
избранного
Панель истории
Панель
инструментов
Главное меню Область системных команд
Текущее окно
Вспомогательное
окно
Рисунок 2.11. Панели основного окна
Командный интерфейс – это основное средство декларативного построения
интерфейса пользователя и основное средство навигации пользователя по
функциональности конфигурации. Командный интерфейс пронизывает все уровни
построения интерфейса приложения: от подсистем до конкретных форм. Командный
интерфейс строится платформой автоматически на основе декларативных
включений разработчиком команд в тот или иной элемент командного интерфейса
[6].
Командный интерфейс основного окна и разделов строится на основе
подсистем, заданных в конфигураторе. Разработчик должен создать в конфигурации
иерархию подсистем, отражающую для пользователя структуру функциональности
прикладного решения. На основе этой информации при помощи редактора
командного интерфейса конфигурации строится панель разделов основного окна
(Рисунок 2.12). Все прикладные объекты конфигурации (справочники, документы,
отчеты и т. д.) привязываются разработчиком к той или иной подсистеме или
66
одновременно к нескольким подсистемам [17]. На основе этой привязки платформа
автоматически строит командный интерфейс разделов (Рисунок 2.13).

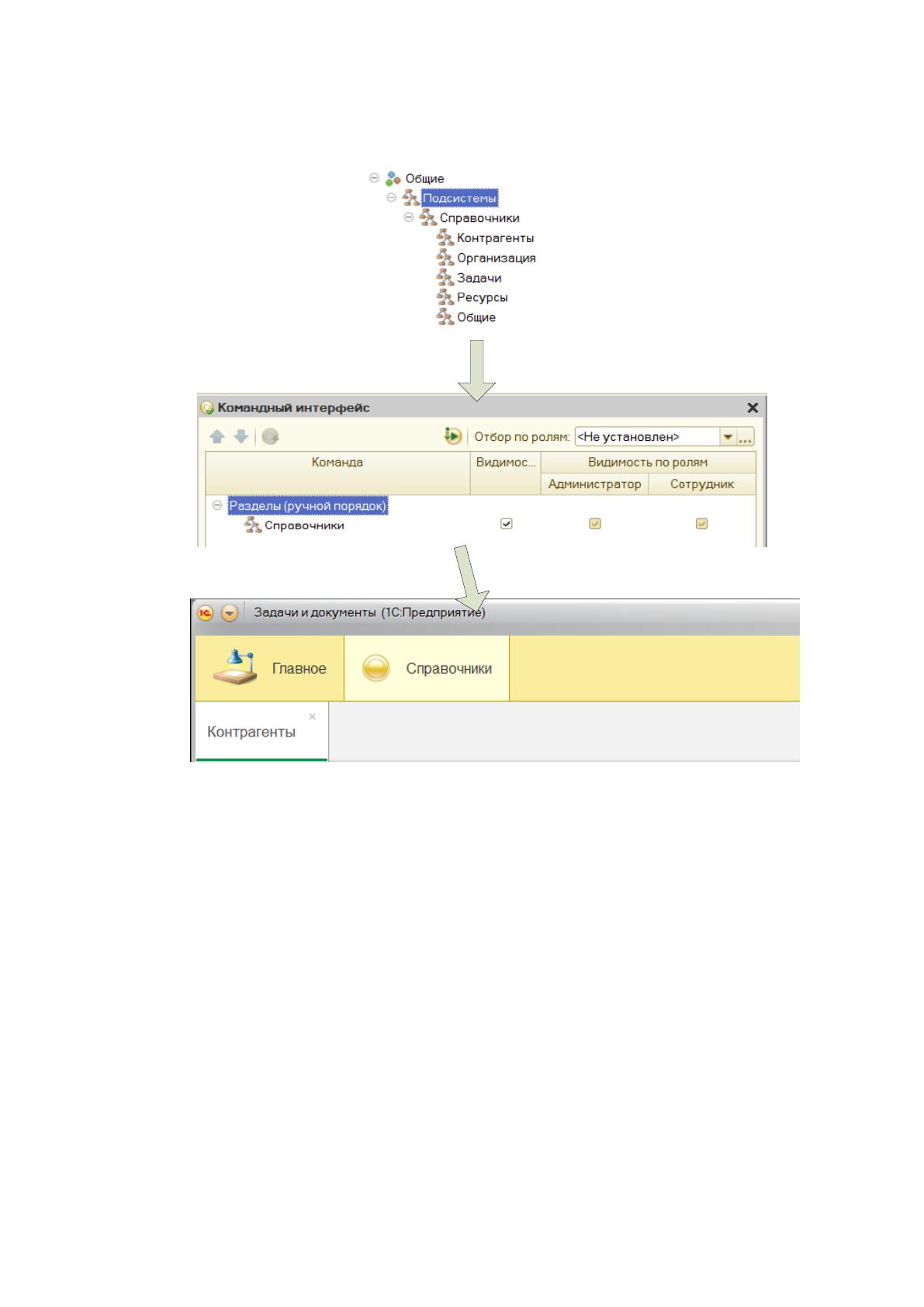

Рисунок 2.12. Создание разделов на основе подсистем
67
68

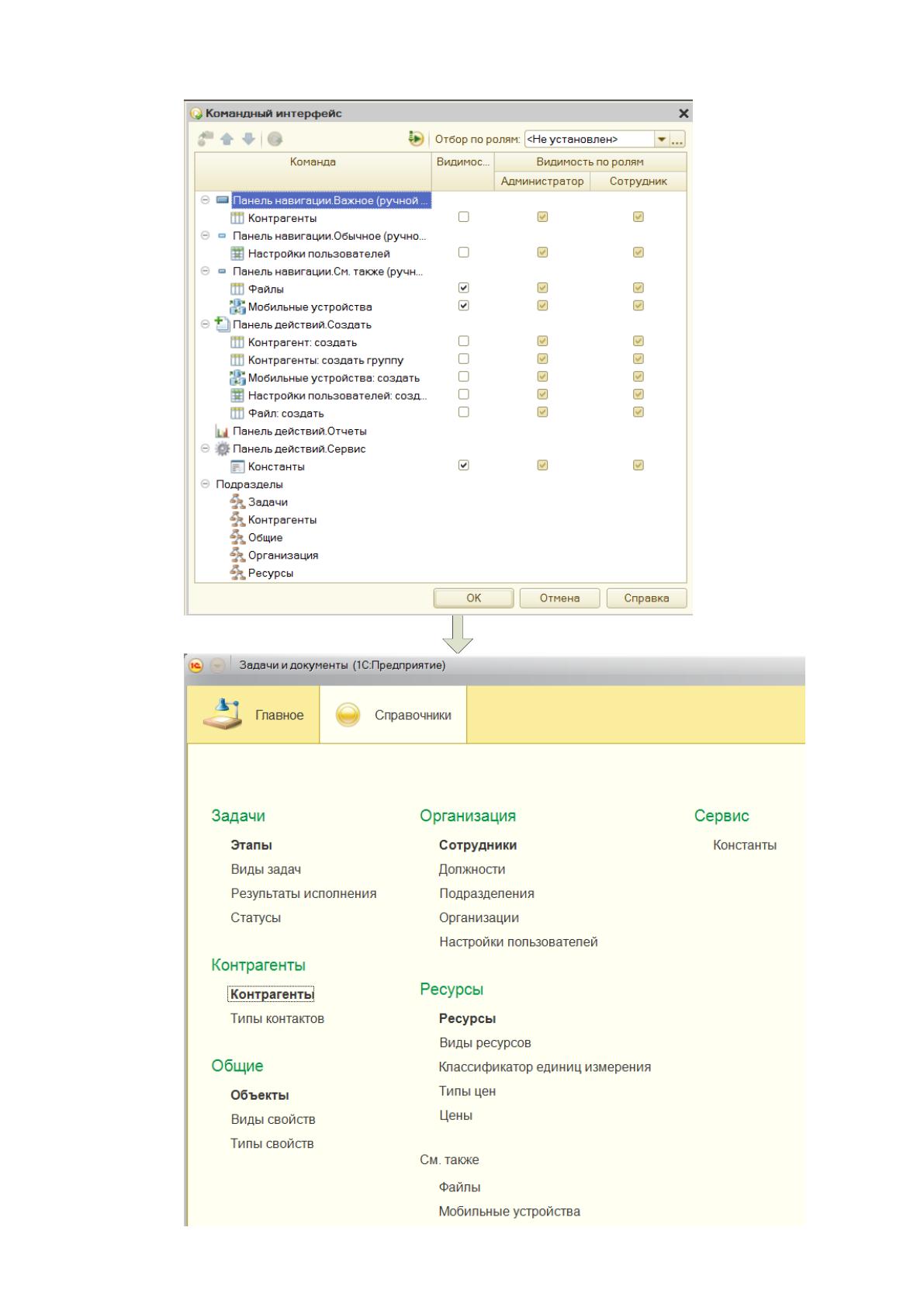

Рисунок 2.13. Создание командного интерфейса раздела (подсистемы)
Командный интерфейс форм задается также декларативно. Платформа
автоматически включает в командный интерфейс формы прикладного объекта все
связанные объекты (подчиненные справочники, регистры, по которым проводится
движение и т.д.). Разработчик при помощи редактора командного интерфейса
формы выбирает – какие команды включить в командный интерфейс.
В управляемом приложении используются формы, построенные на новой
технологии. Они называются Управляемые формы. Основные отличия
управляемых форм для разработчика:
- Декларативное, а не «по пикселям» описание структуры. Конкретное
размещение элементов выполняется системой автоматически при
отображении формы.
- Вся функциональность формы описывается в виде реквизитов и команд.
Реквизиты – это данные, с которыми работает форма, а команды –
выполняемые действия.
- Форма выполняется и на сервере, и на клиенте.
- В контексте клиента, недоступны практически все прикладные типы, и
соответственно невозможно изменить данные в информационной базе.
- Для каждого метода или переменной формы обязательно должна быть
указана директива компиляции, определяющая, место выполнения (клиент
или сервер) и доступ к контексту формы.
Форма документа «Задача» предназначена для работы с одним выбранным
документом. На форме содержится большое количество интерфейсных элементов,
отображающих реквизиты шапки и табличных частей документа. Так как документ
имеет много табличных частей, то отобразить их на одной форме будет
проблематично. Для решения этой проблемы используются закладки: реквизиты
шапки документа отображаются на общем поле документа, а каждая табличная часть
– на отдельной закладке. Это позволяет разгрузить большой объем информации,
содержащийся в табличных частях документа по визуально разным закладкам и
создать пользователю комфортный режим работы с документом, при этом основные
параметры документа остаются видны на всех закладках. Закладки формы
документа «Задача» представлены на Рисунке 2.14.
69

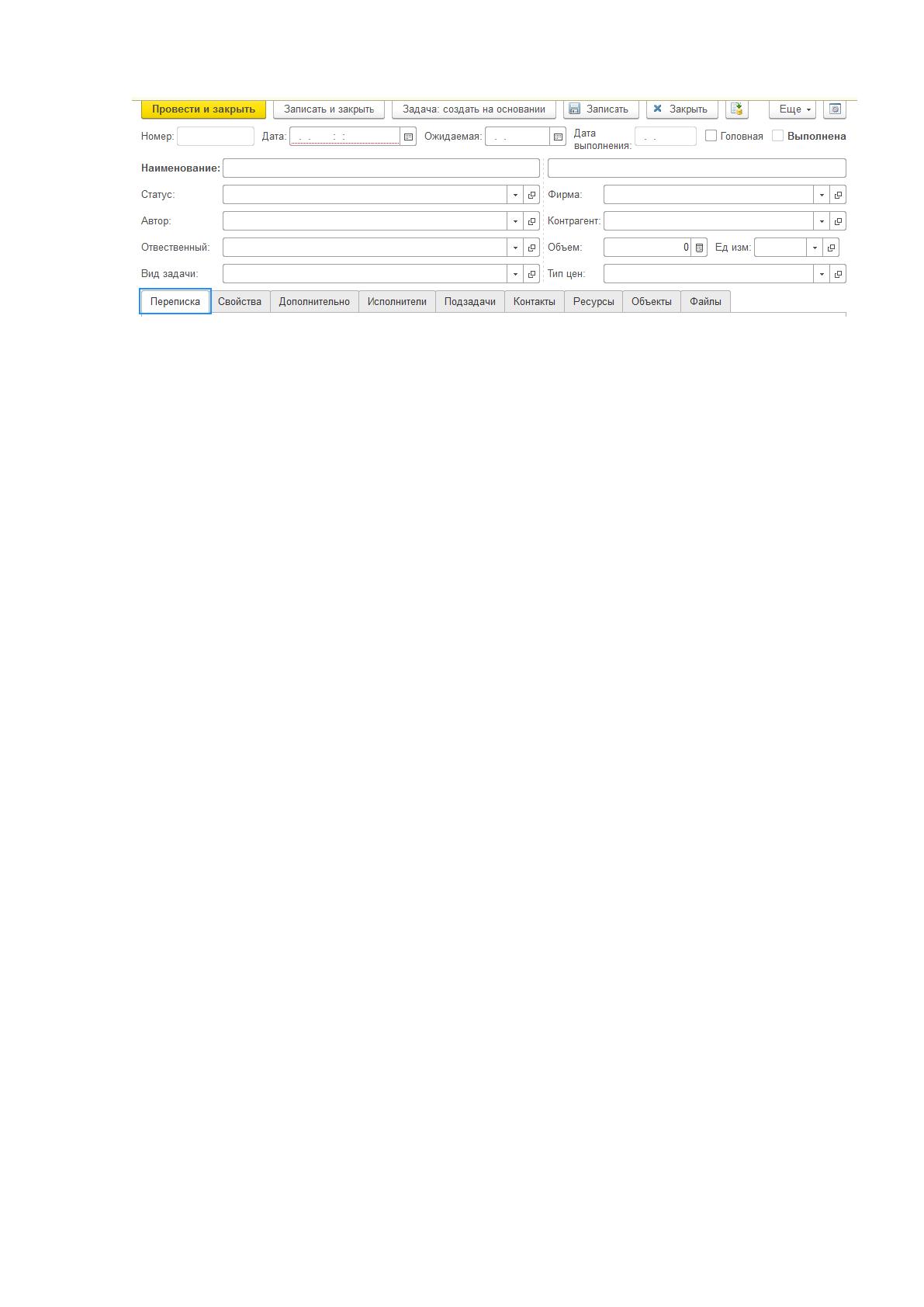

Рисунок 2.14. Закладки формы документа «Задача»
Каждая закладка предназначена для работы со своей категорией данных,
каждая из которых представляет из себя данные табличного вида. Все интерфейсные
элементы, отражающие эти табличные данные имеют примерно одинаковый вид и
функционал: табличное поле, в котором отображаются строки соответствующей
табличной части и командная панель, позволяющая работать с этой табличной часть.
Однако ввиду специфичности каждого набора данных, на каждой закладке
предусмотрены свои интерфейсные элементы, а в программном модуле формы –
свои процедуры и функции, обеспечивающие специфику отображения и
редактирования данных именно этой табличной части.
Вся функциональность формы реализуется ее командами. Это могут быть
стандартные команды формы, команды, созданные разработчиком, а также
глобальные команды из командного интерфейса всей конфигурации. Кроме того,
реализована возможность создания параметризуемых команд, которые будут
открывать другие формы с учетом конкретных данных текущей формы [19]. На
Рисунке 2.15 представлен процесс размещения в командной панели дополнительной
команды в дополнение к стандартным.
70

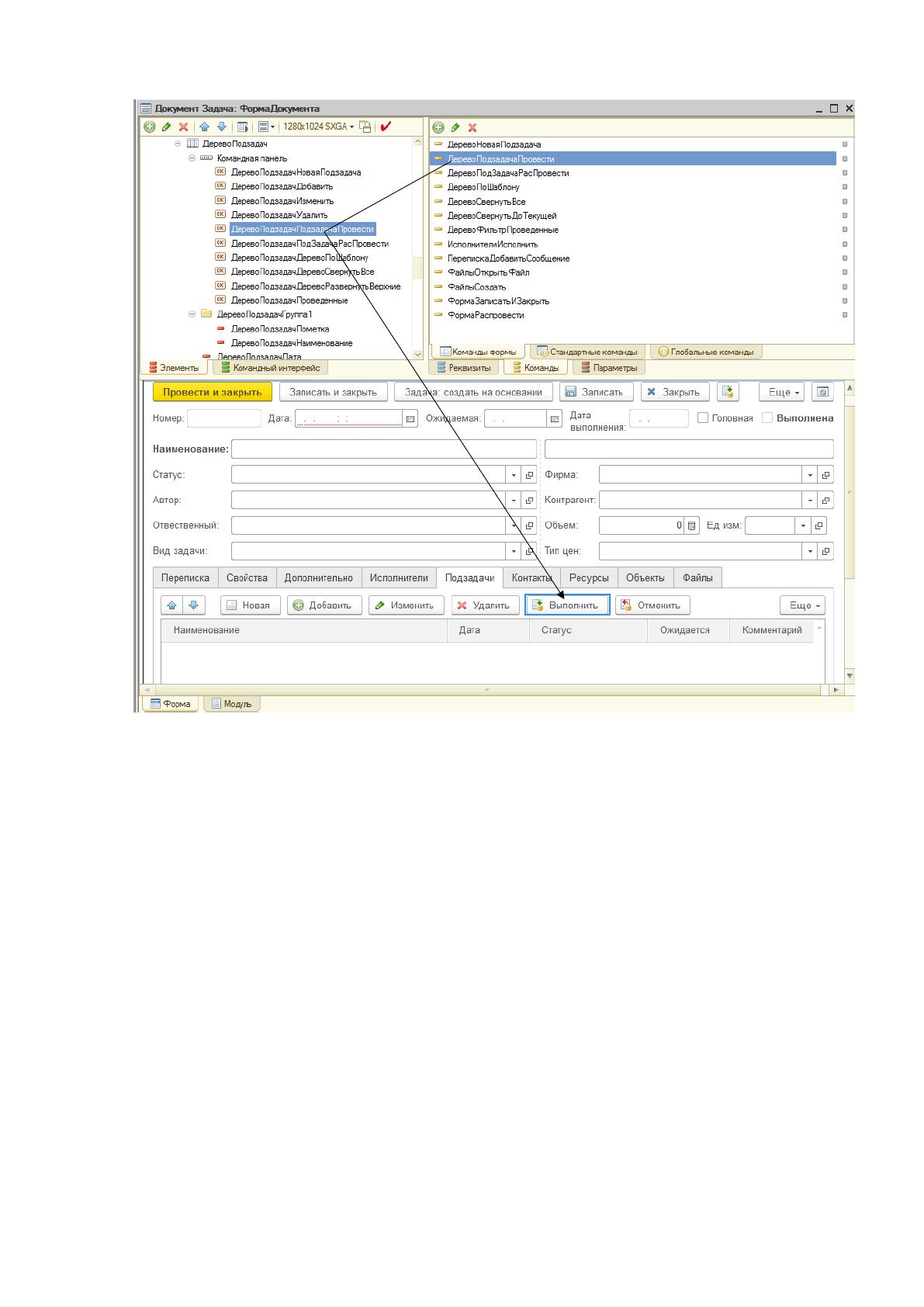

Рисунок 2.15. Размещение команд на форме
В результате мы получили форму документа «Задача», представленную на
Рисунке 2.16.
71

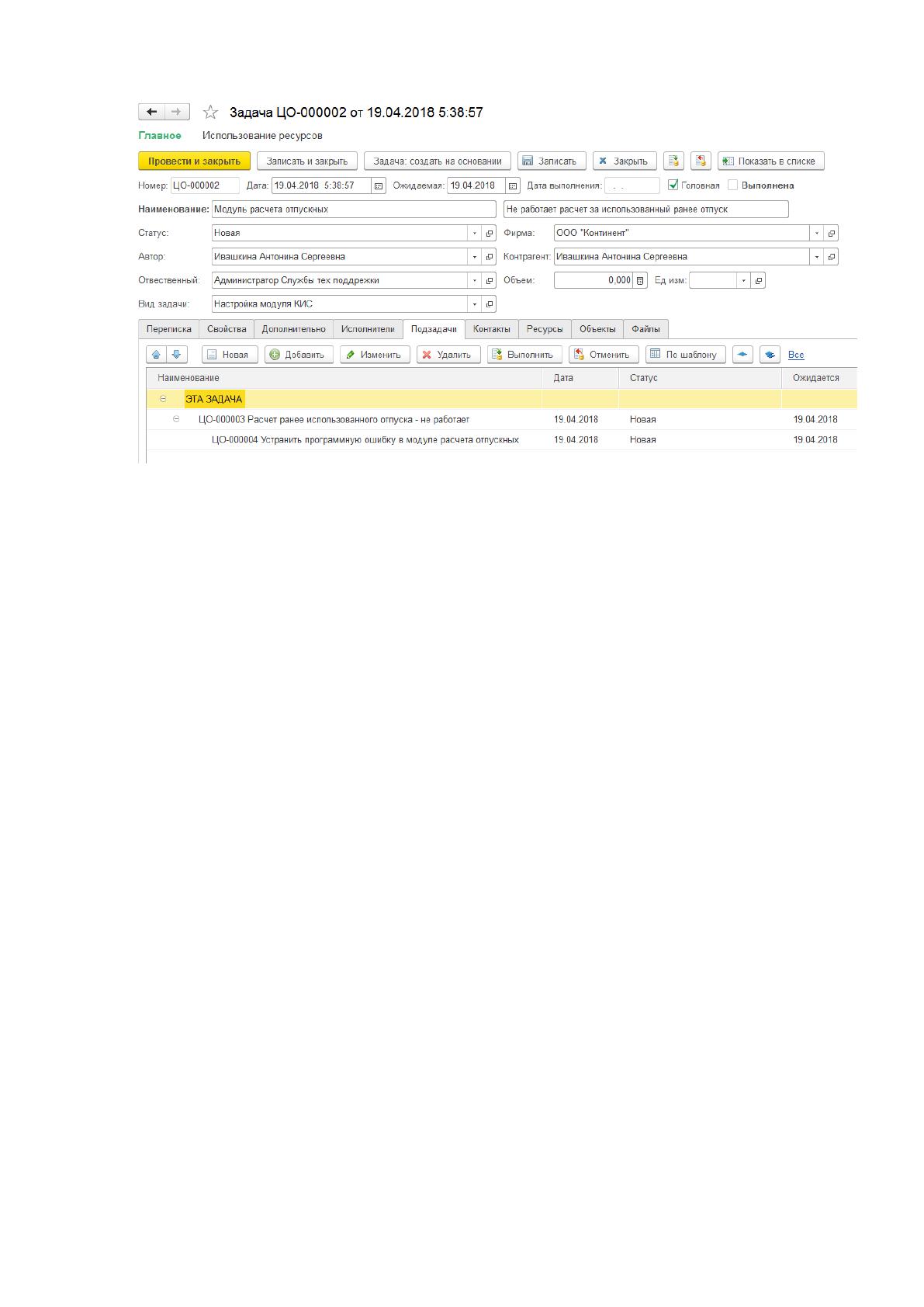

Рисунок 2.16. Результирующая форма документа «Задача»
2.3.2 Характеристика базы данных
Опишем структуру прикладных объектов конфигурации разрабатываемой
системы в виде схем данных [19]. Из названия реквизитов объектов понятно
назначение этих реквизитов. Типы данных реквизитов указаны в таблице для
каждого объекта. Связи между объектами указаны на рисунках стрелками. Для
каждого объекта приводится взаимосвязь с другими объектами. Структура
справочников приведена на Рисунке 2.17.
