17
–
Подрядные организации
Все руководящие и стратегические решения принимает генеральный
директор организации. Глобальные решения принимаются на уровне директора
с учетом возможностей и перспектив развития организации.
Передача информации происходит в прямом направлении (передача
управленческих решений): директор – заместители – начальники отделов –
руководители проектных групп – работники подразделений; так и в обратном
(контроль исполнения): работники – начальники отделов – директор.
Таким образом, каждый работник организации имеет должностную
инструкцию.
Рассмотрим структуру организации отдела ИТС на Пермской ТЭЦ-9.

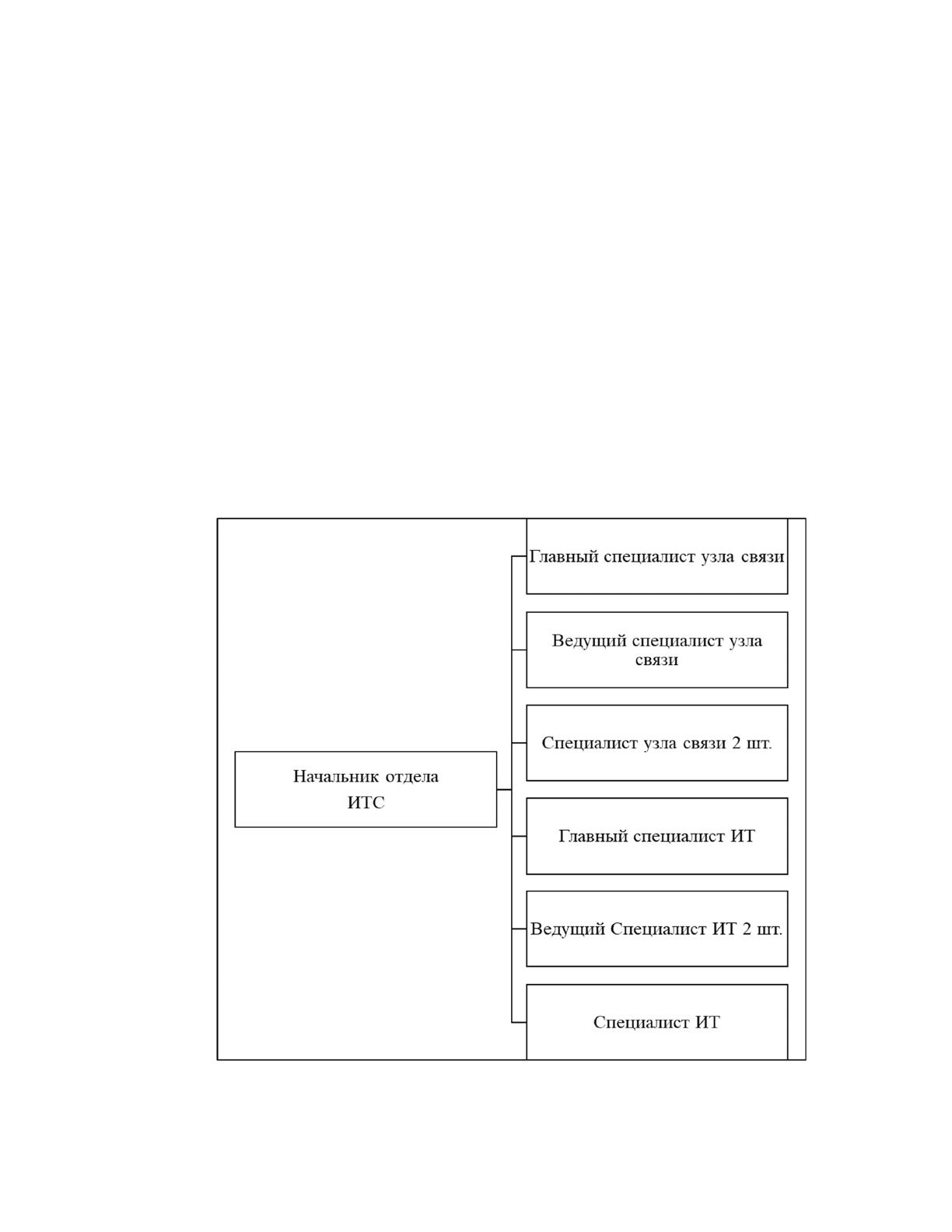

Организационная структура представлена на рисунке 1.1
Рис. 1.1 Организационная структура ОИТС Пермской ТЭЦ-9
18
Целью деятельности отдела «Информационно-технического
сопровождения» являются обеспечение эффективного функционирования
развития, бизнес приложений Пермской ТЭЦ-9, других подразделений и иных
юридических лиц.
Основные задачи ОИТС Пермской ТЭЦ-9:
–
Поддержка настольных систем и оргтехники
–
Файловые сервисы
–
Поддержка офисной связи
–
Поддержка диспетчерских и технологических систем связи
–
Поддержка систем громкоговорящей связи и часофикации
–
Поддержка охранно-пожарных систем
–
Поддержка бизнес-приложений
–
Поддержка пользователей
–
Обеспечение функционирования серверного оборудования
локального уровня
Для учета всех материальных ценностей и движения товаров, а также
контроль их реализации используется система 1С: Предприятие [1, 17].
1.1.3. Программная и техническая архитектура ИС предприятия
Программно-техническое обеспечение состоит из следующих основных
устройств:
Коммутаторы Cisco 2960, 3750 предназначены для средних предприятий
и отделений крупных компаний. Они отличаются простотой использования и
самой высокой отказоустойчивостью среди стекируемых коммутаторов.
Характеристики:
–
Стэкируемые коммутаторы с поддержкой многоуровневой
коммутации;
–
Технология Cisco StackWise и внутренняя шина со скоростью 32
Гбит/с, включающей до девяти коммутаторов со временем
переключения на резерв менее секунды;
19
–
Защита подачи электропитания за счет внешнего резервного
источника питания;
–
Дополнительная возможность использования блока питания от
сети постоянного тока;
–
Работа на скорости проводных линий с поддержкой коммутации
со 2-4 уровень, многоадресной динамической адресации и IPv6-
маршрутизации;
–
Средства сетевой безопасности включают списки контроля
доступа (ACL), аутентификацию, защиту на уровне портов и с
контролем идентификационных данных;
–
Возможность подключения к каналам Fast Ethernet и Gigabit
Ethernet;
–
Поддержка PoE и обеспечение мощности 15,4 Вт на порт;
–
До 48 портов 10/100/1000 Мбит/с и 4 порта SFP.
Для организации доступа к сети интернет имеется прокси- сервер, через
который производится связь с каналом связи. Канал связи представляет собой
кабель оптической пары провайдера.
На Пермской ТЭЦ-9, ежедневно проходит большой поток бумажной
документации, для этого необходима различная печатная и сканирующая
техника, такая как принтеры, МФУ, плоттеры и сканеры.
Основные устройства печати:
Многофункциональное печатающее устройство Xerox VersaLink B7030,
устройство предназначено для больших объемов печати, копирования и
сканирования, работает с форматом печати A3/A4. Тип устройства лазерный,
тип сканера реверсивный. Скорость печати 30 л/м.
Многофункциональное печатающее устройство Brother DCP-L5500DN,
устройство предназначено для средних объемов печати, сканирования и
копирования документов, работает с форматом печати A4, тип лазерный,
скорость печати 20 л/м.
20
Плоттер Xerox Wide Format 6204, устройство промышленного класса
печати, предназначенное для копирования, печати и сканирования документов
и чертежей не стандартных форматов. Максимальная область печати 914мм x
15 м. Максимальная толщина оригинала 3,2 мм. Встроенный резак. Скорость
печати 3,6 м/мин. Тип устройства лазерный, печать черно-белая.
Принтер HP Color LaserJet 5550, устройство для цветной печати, работает
с форматом печати A3/A4, скорость печати 28 л/м, тип лазерный.
По мимо основных перечисленных средств печати на Пермской ТЭЦ-9
так же имеются более простые устройства настольного типа, расположенные
непосредственно на рабочих местах сотрудников.
Предприятие имеет собственные корпоративные и локальные сети, для
реализации их работы используются сервера. Сервером называется компьютер,
выделенный из группы персональных компьютеров (или рабочих станций) для
выполнения какой-либо сервисной задачи без непосредственного участия
человека. Сервер и рабочая станция могут иметь одинаковую аппаратную
конфигурацию, так как различаются лишь по участию в своей работе человека
за консолью. Основные характеристики сервера HP ProLiant DL360e Gen8
представлены в таблице 1.1.
Таблица 1.1
Основные характеристики сервера HP ProLiant DL360e Gen8
Наименование Описание
Количество процессоров 2 или 1
Количество ядер процессора 8 или 6 или 4
Слоты для памяти 12 слота DIMM
Тип памяти DDR3 RDIMM, LRDIMM или UDIMM
Слоты расширения 1 слот PCIe Gen
3 для карт с полной и
половинной высотой профиля и 1 слот
PCIe Gen
2 для карт с низким профилем
Сетевой контроллер (1) 4-портовый адаптер 1 Гб 366i
21
Ethernet
Описание накопителя (8) SFF SAS/SATA/SSD или; (4) LFF
SAS/SATA/SSD
Контроллер хранилища (1) Smart Array B320i; (1) RAID-
контроллер Smart Array B120i SATA
Форм-фактор 1U
Управление инфраструктурой Механизм управления iLO, Insight
Control
Максимальный объем памяти 384 ГБ
Рабочая станция для пользователей представляет собой персональный
компьютер. Для простоты обслуживания и ремонта на Пермской ТЭЦ-9 было
выбрано типовое решение ПК DELL Optiplex 3060, его основные
характеристики представлены в таблице 1.2.
Таблица 1.2
Основные характеристики рабочей станции.
Наименование Описание
Операционная система Microsoft Windows 10 pro
Процессор
Intel Core i5-8500 x64 3.0 GHz
RAM DDR 4 8.0 ГБ
SSD 180 ГБ
HDD 500 ГБ
Video Intel UHD Graphics 630
Lan 1Гбит
Программное и техническое обеспечение постоянно обновляется, что
позволяет обеспечивать актуальность и соответствие современным

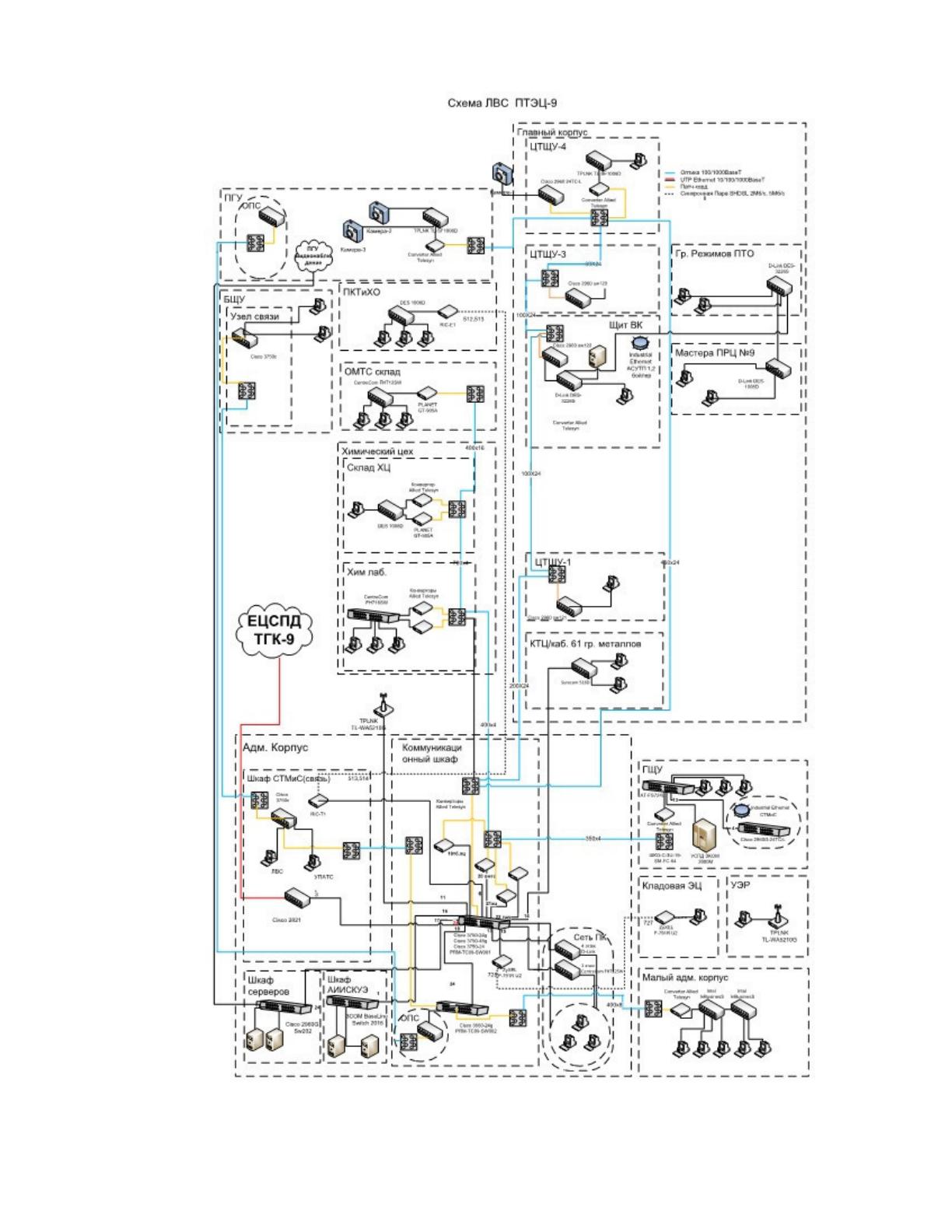

требованиям. Все устройства сети подключены по технологии Ethernet. Сетевая
архитектура представлена на рисунке 1.2.
22
Рис. 1.2 Сетевая архитектура Пермской ТЭЦ-9
23
На Пермской ТЭЦ-9 основной производство выделено в отдельный
управляющий контур, который никак не связан с внутренней локальной сетью
организации, использует только специализированное оборудование и
поверенное в специальных организациях оборудование, не имеет доступа к
глобальной вычислительной сети.
В программную архитектуру ИС входят операционные системы и
программное обеспечение, которое установлено на компьютерах, входящих в
техническую архитектуру. Сервера работают под управлением Windows
Server 2008, а рабочие станции под управлением Windows 10 pro.
Помимо базового ПО так же установлен пакет прикладных программ
Microsoft Office 2016 для работы с документами и программа доступа к базе
данных 1С Предприятие.
«1С: Предприятие 8.3» предназначена для автоматизации ведения:
бухгалтерского, налогового, управленческого учета и учета заработной платы
сотрудников. Данные в конфигурации хранятся в СУБД MS SQL Server,
которая должна быть защищена от несанкционированного проникновения.
Информационная система организации задействована при выполнении
следующих задач:
–
Обеспечение своевременной, полной и актуальной
информации о результатах деятельности за определенный
промежуток времени;
–
обмен информацией между персональными компьютерами сотрудников
организации через локальную сеть;
–
получение информации через электронную почту;
–
ведение документооборота и делопроизводства организации;
–
хранение данных деятельности организации в электронном виде;
24
Внедрение «1С:Предприятие 8.3» на Пермской ТЭЦ-9 позволило создать
единую информационную базу учета кадров компании, обеспечить
бесперебойный и безошибочный расчет зарплаты, существенно сократить
сроки формирования отчетности.
В настоящее время используются следующие программные продукты:
–
«1С: Бухгалтерия;
–
«1С: Управление кадрами»
–
«1C Управление торговлей»;
–
«Клиент-Банк».
На всех компьютерах установлен стандартный пакет программного
обеспечения:
–
Операционная система Windows 10 pro;
–
Пакет прикладного ПО MS Office 2016;
–
Антивирус Symantec Endpoint Protection;
–
Браузер Google Chrome;
–
Adobe Acrobat 10.0 Professional;
–
Citrix Workspace;
–
Архиватор 7zip;
–
Skype для бизнеса;
–
Справочная система Консультант Плюс;
–
1С:Предприятие 8;
Такой набор программного обеспечения позволяет сотрудникам
выполнять должностные обязанности и осуществлять деятельность по
бухгалтерскому учету, складским операциям, взаимодействию между
подразделениями, подготовке отчетности для передачи государственным

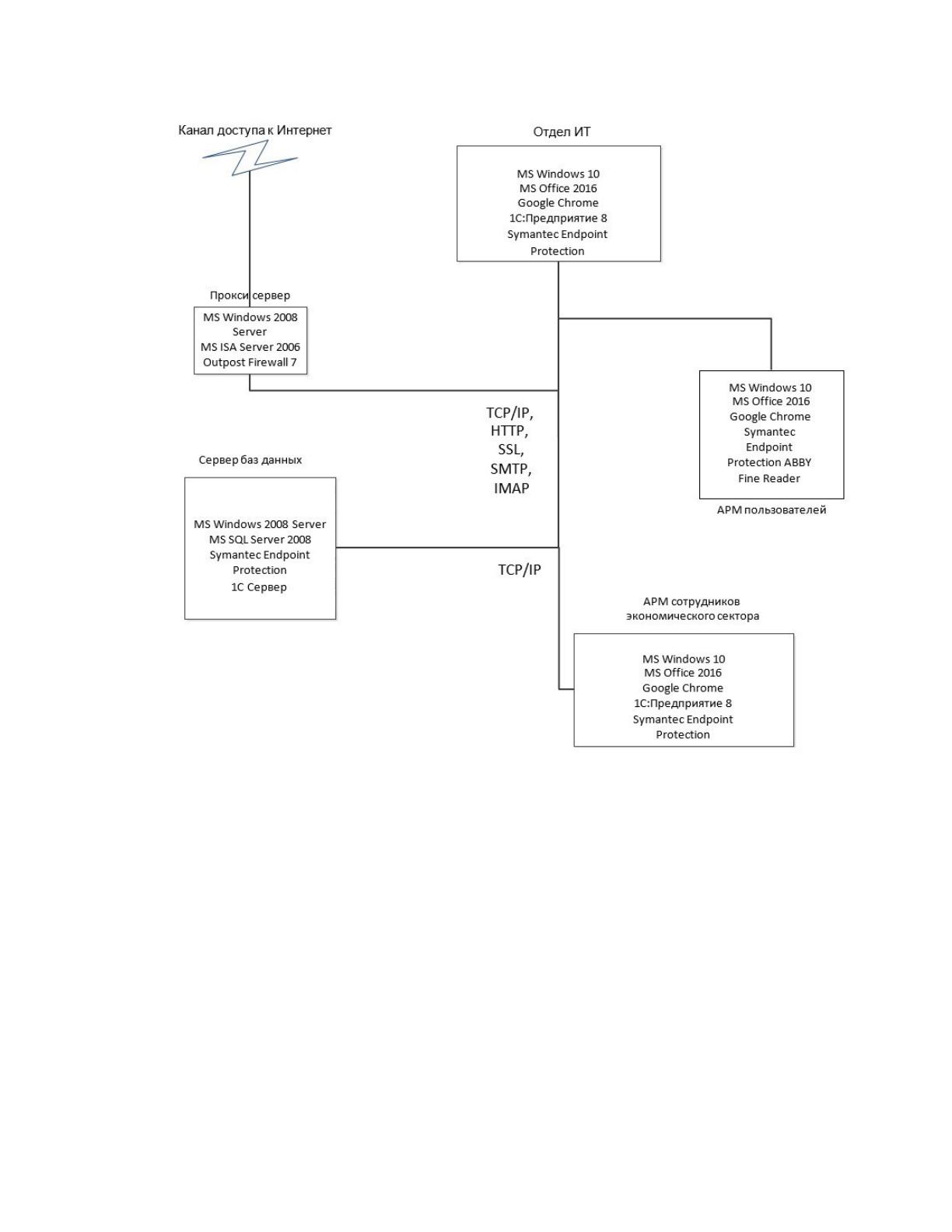

структурам. Программная архитектура ИС, используемая на предприятии,
показана на рисунке 1.3.
25
Рис.1.3 Программная архитектура предприятия
26
1.2. Характеристика комплекса задач, задачи и обоснование
необходимости автоматизации
1.2.1. Выбор комплекса задач автоматизации и характеристика
существующих бизнес процессов
Процессный подход позволяет рассматривать деятельность организации
как связанную систему бизнес-процессов, каждый из которых протекает во
взаимосвязи с другими бизнес-процессами или внешней средой. Дальнейшее
рассмотрение объекта и предмета исследования направлено на анализ
выполняемых функций, процессов, работ и процедур их реализующих.
В рамках данного исследования можно сформулировать следующий
перечень процессов и работ, реализуемых в компании:
1.
Производство и поставка электроэнергии, тепловой энергии
потребителям:
–
выработка электроэнергии;
–
производство тепловой энергии;
–
заключение договоров на поставку электроэнергии, тепловой
энергии;
–
контроль за исполнением договоров;
–
контроль за качеством.
2.
Обеспечение деятельности производства:
–
организация работоспособности оборудования;
–
закупка нового оборудования;
–
обеспечение сохранности товарно-материальных ценностей;
–
контроль состояния склада.
3.
Обеспечение безопасности функционирования электростанции.
4.
Установка, настройка, закупка оборудования и программного
обеспечения ПК:
–
поиск поставщиков;
–
установка и настройка оборудования.
