данных Access и приложения для взаимодействия с базой данных, реализованного
на языке программирования C#.

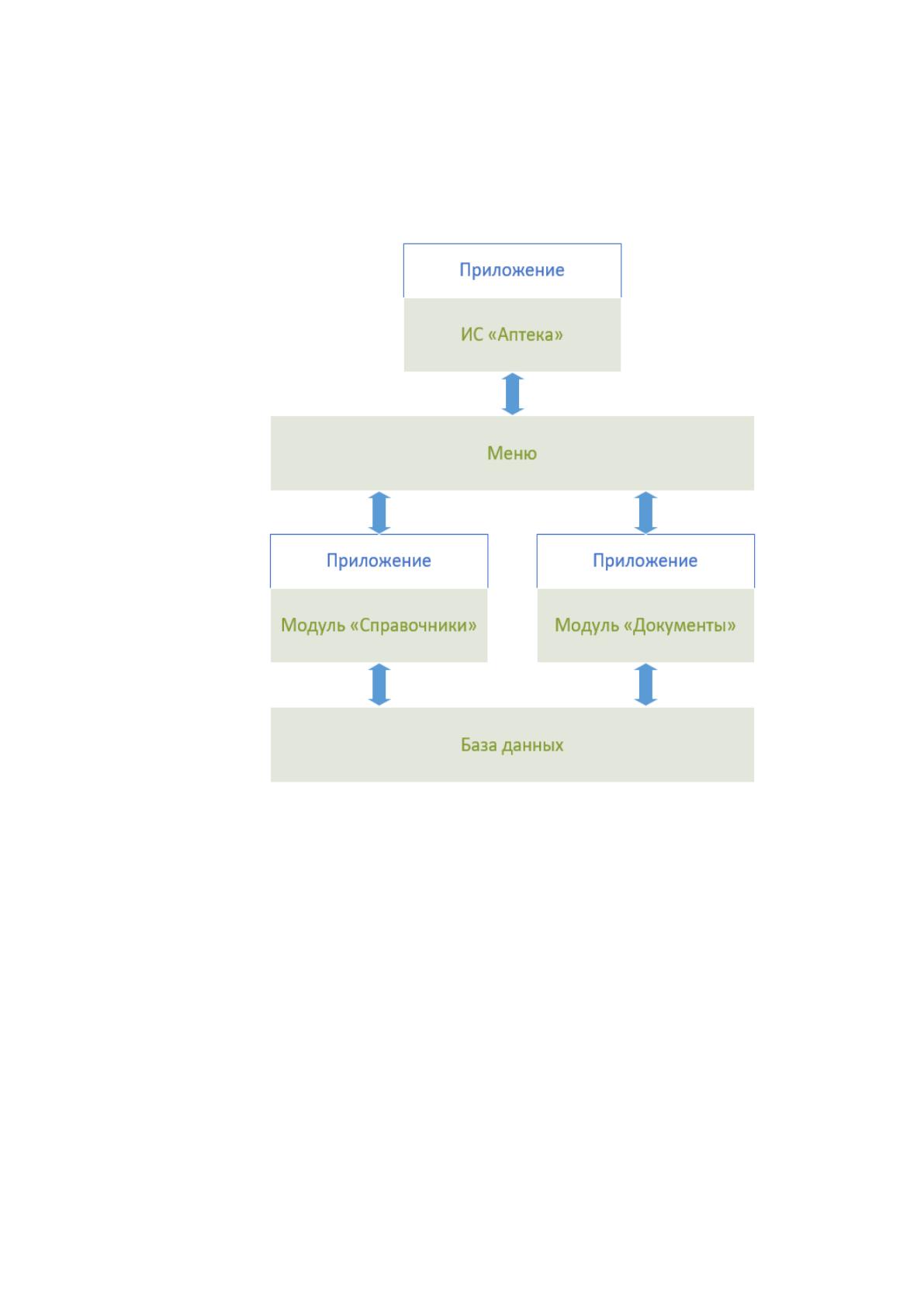

Схема пакета представлена на рисунке 2.5.
Рис. 2.5 Схема пакета
Согласно рисунку 2.5 структурно пакет состоит из следующих модулей:
‒ модуль «Справочники»;
‒ модуль «Документы».
Листинг основных программных модулей приведен в Приложении А.
2.3.4 Описание программных модулей

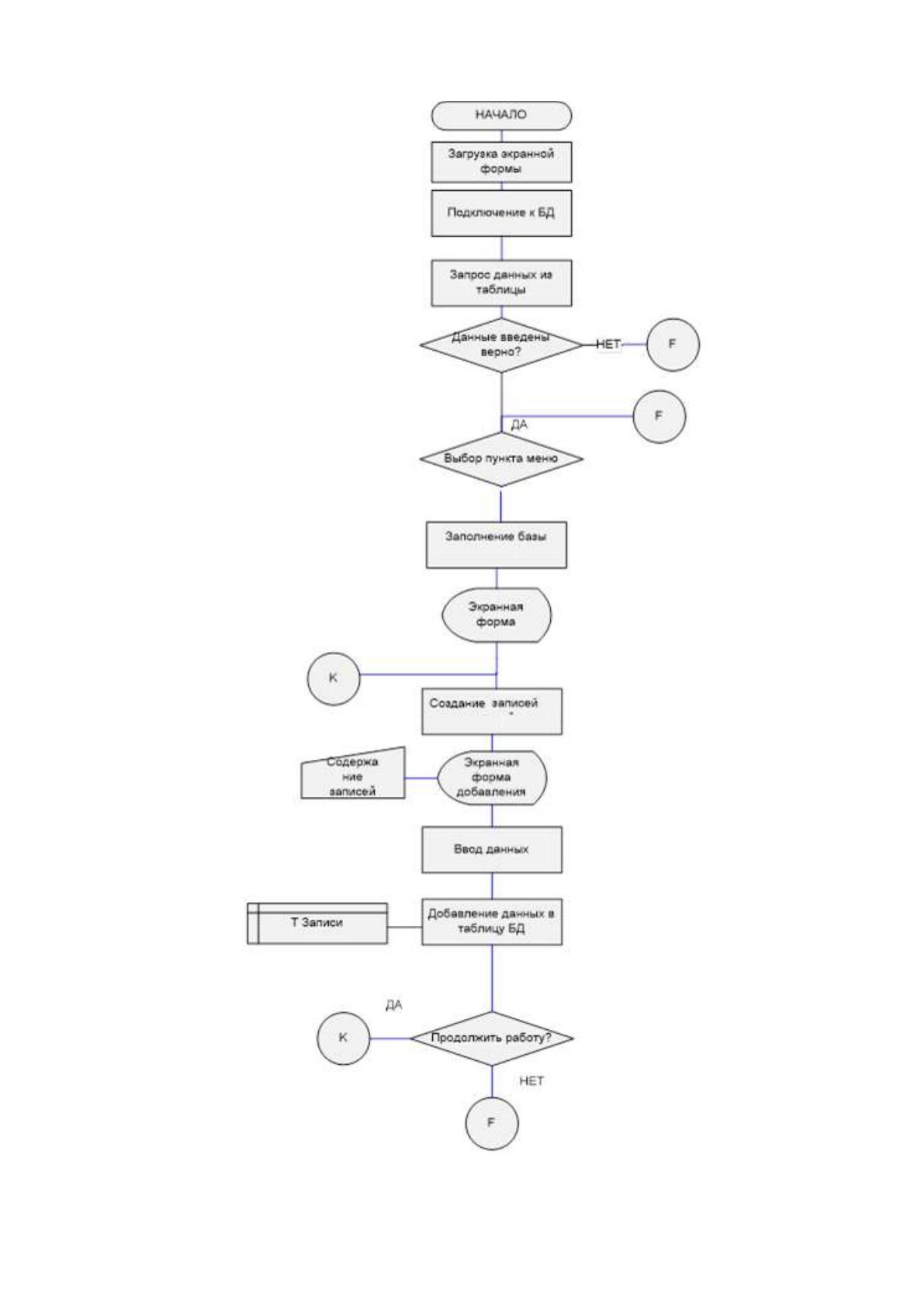

Технологическая схема добавления записей в базу приведена на рисунке
2.6.
67
Рис. 2.6 Характеристика программного модуля
68
2.4 Контрольный пример реализации проекта и его описание
Работа с информационной системой «Аптека» начинается с запуска

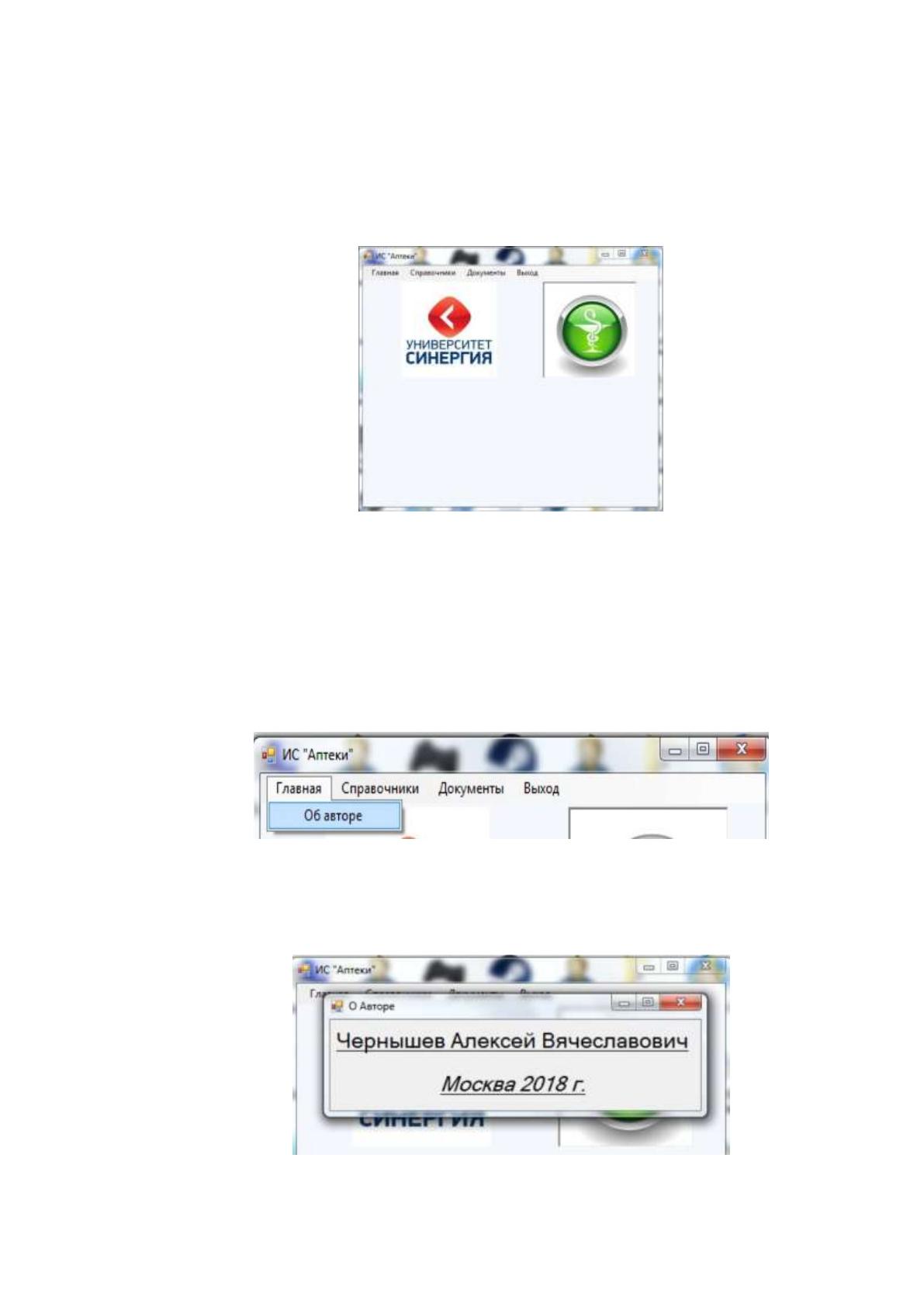

программы. Главное окно программы представлено на рисунке 2.7.
Рис. 2.7 Главное окно программы «Аптека»
В программе располагается главное меню, которое состоит из пункта меню
«Главная», «Справочники», «Документы», «Выход».
В пункте меню «Главная» содержится подпункт меню «Об авторе»
(рисунок 2.8).
Рис. 2.8 Пункт меню «Об авторе»
Диалоговое окно «Об авторе» представлено на рисунке 2.9.
Рис. 2.9 Диалоговое окно «Об авторе»
69

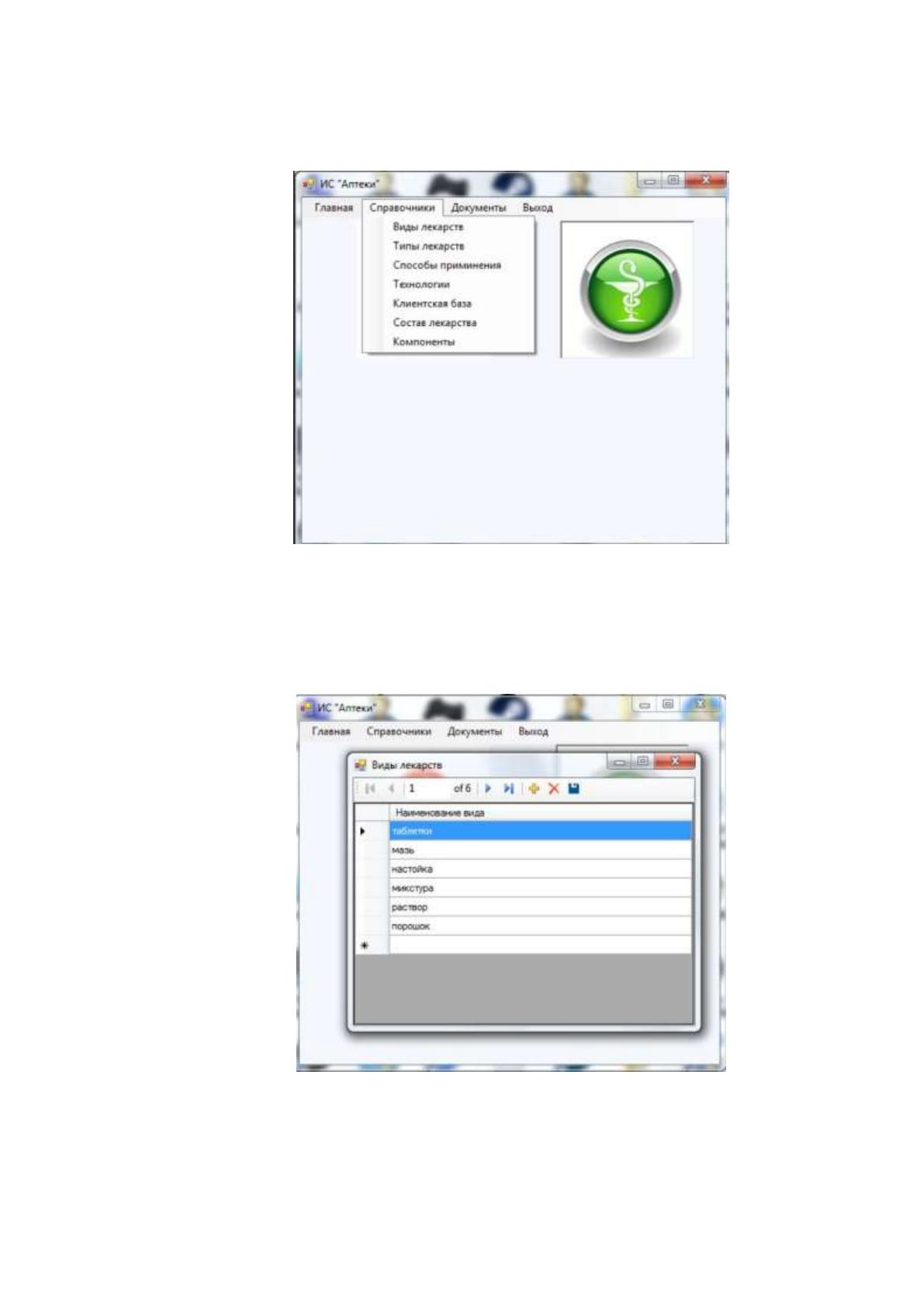

В пункте меню «Справочники» содержатся подпункты, представленные на
рисунке 2.10.
Рис. 2.10 Подпункты меню «Справочники»
В диалоговом окне «Виды лекарств», представленной на рисунке 2.11,
дается информация о наименованиях видов лекарств.
Рис. 2.11 Диалоговое окно «Виды лекарств»

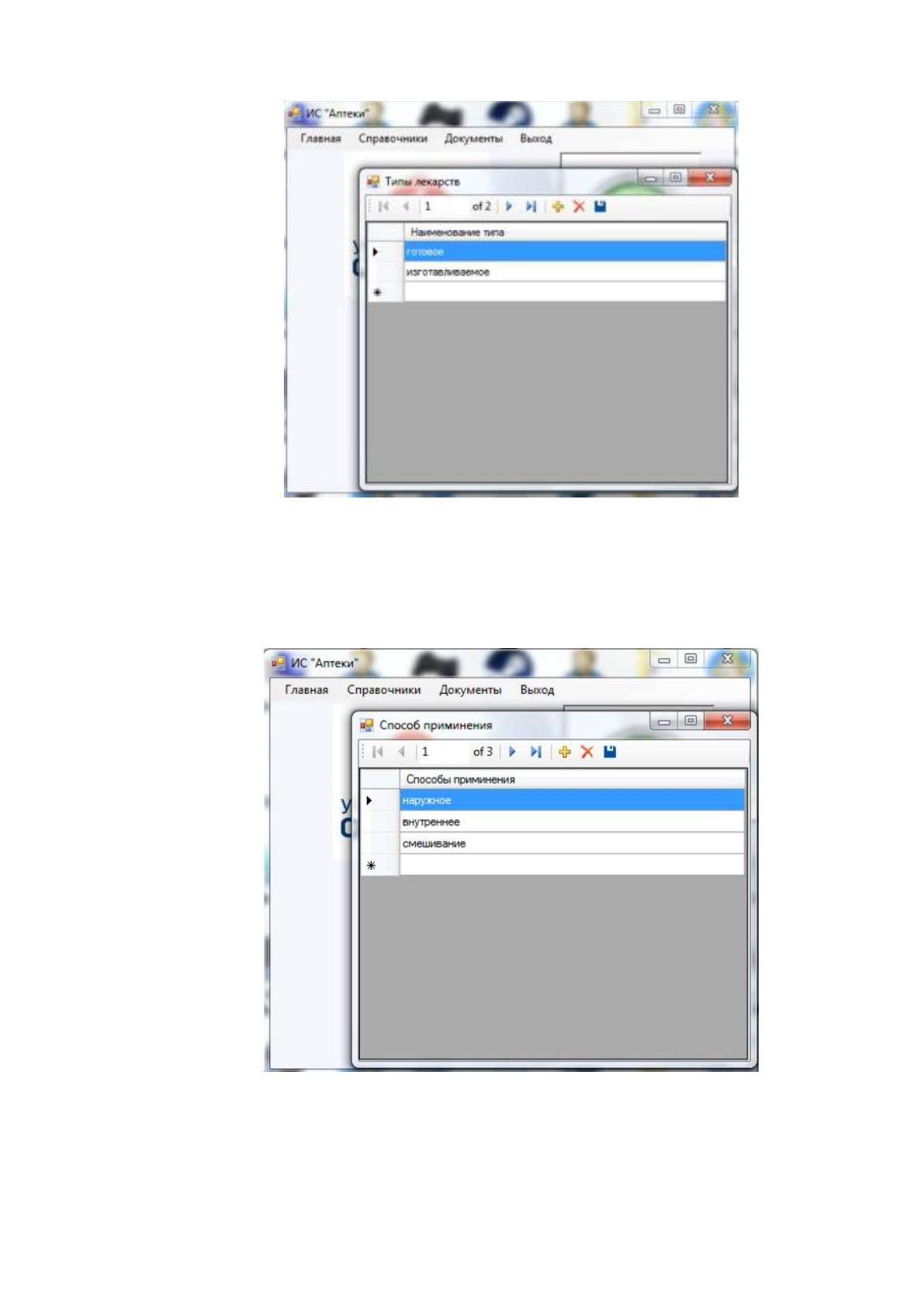

В диалоговом окне «Типы лекарств», представленной на рисунке 2.12,
дается информация о наименованиях типов лекарств.
70
Рис. 2.12 Диалоговое окно «Типы лекарств»
В диалоговом окне «Способы применения», представленной на рисунке
2.13, дается информация о способах применения лекарств.
Рис. 2.13 Диалоговое окно «Способы применения»

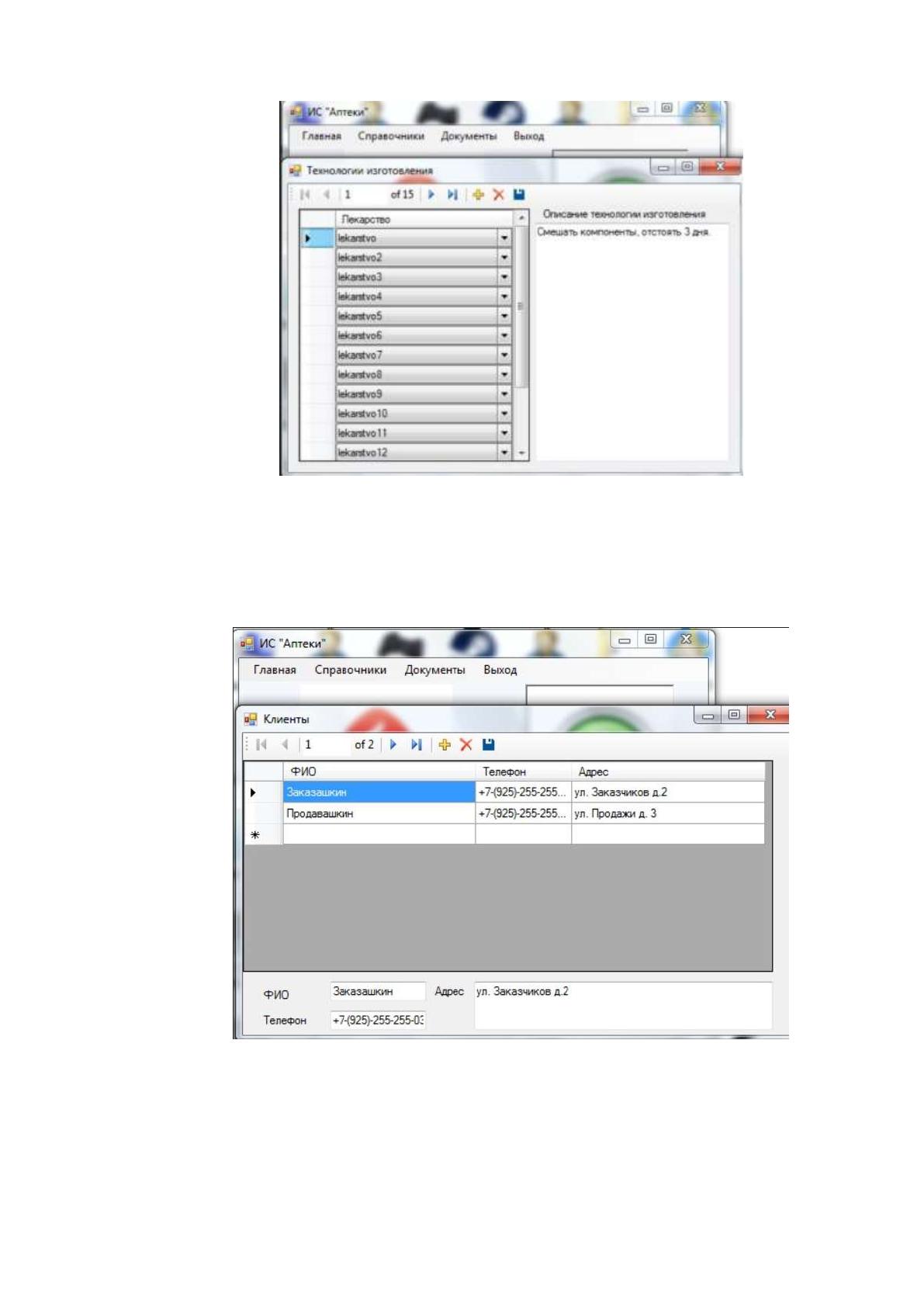

В диалоговом окне «Технологии изготовления», представленной на
рисунке 2.14, дается информация о технологиях изготовления лекарств.
71
Рис. 2.14 Диалоговое окно «Технологии изготовления»
В диалоговом окне «Клиенты», представленной на рисунке 2.15, дается
информация о клиентах.
Рис. 2.15 Диалоговое окно «Клиенты»

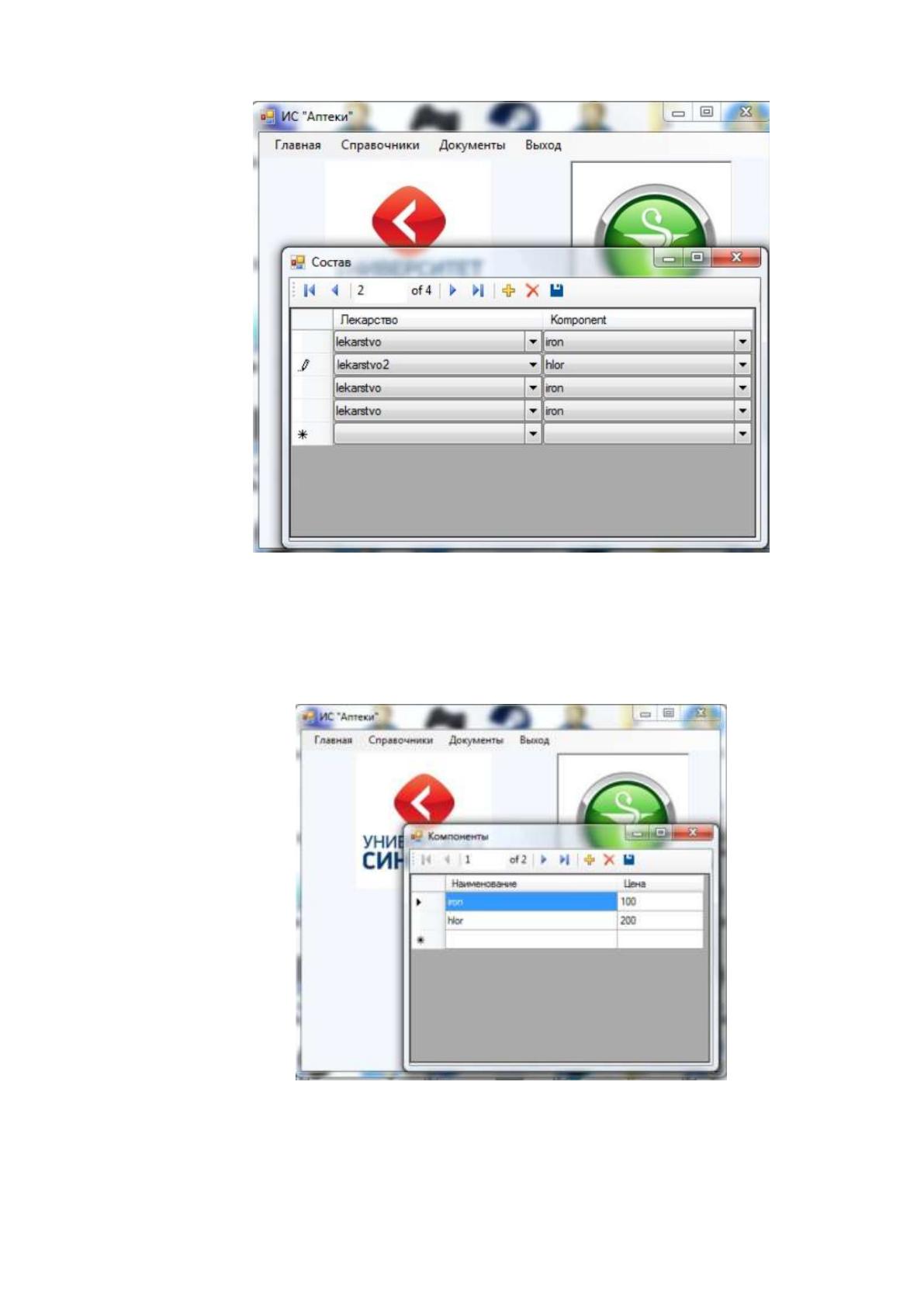

В диалоговом окне «Состав», представленной на рисунке 2.16, дается
информация о составах лекарств.
72
Рис. 2.16 Диалоговое окно «Состав»
В диалоговом окне «Компоненты», представленной на рисунке 2.17, дается
информация о компонентах лекарств.
Рис. 2.17 Диалоговое окно «Компоненты»
73

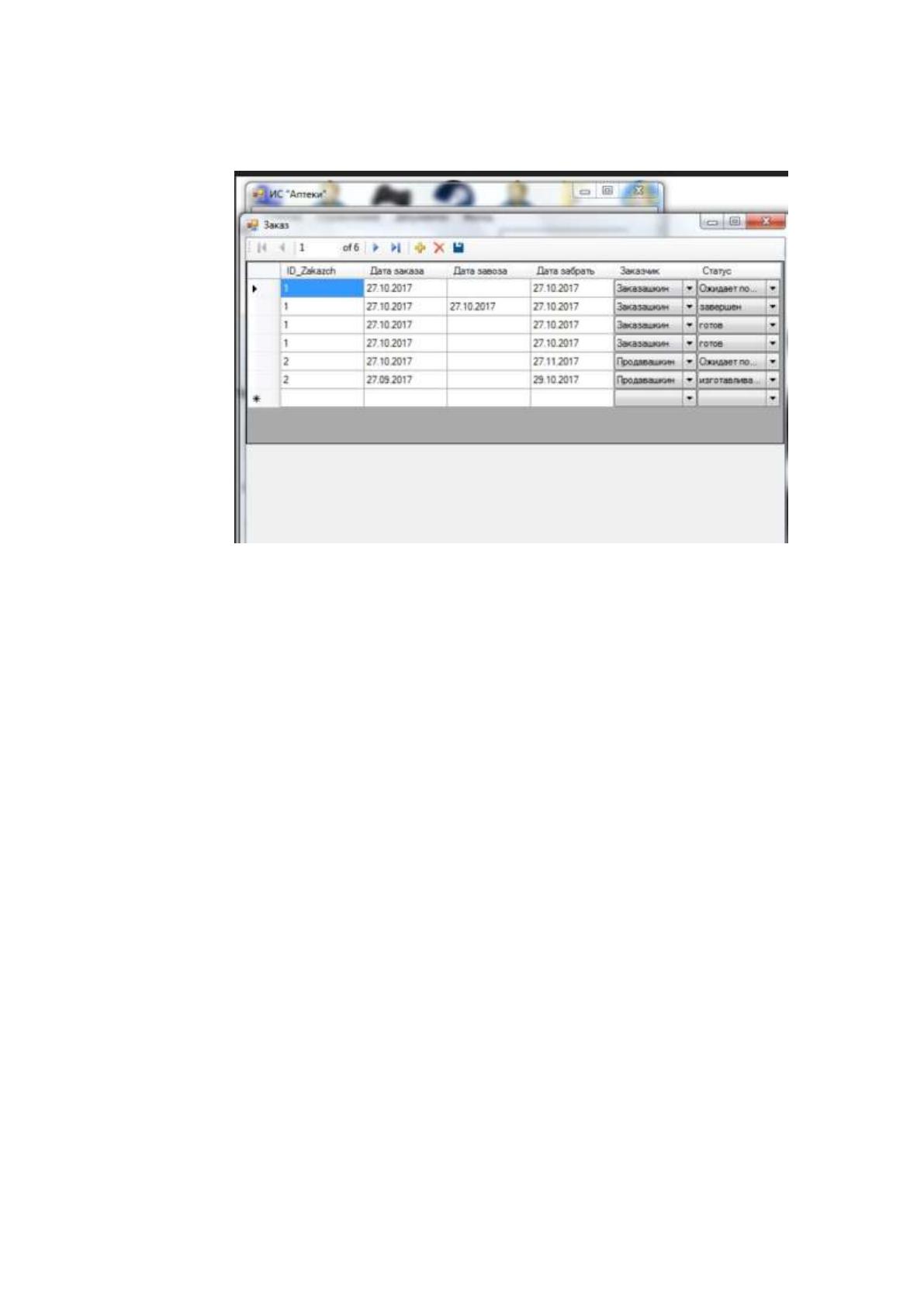

В диалоговом окне «Заказ», представленной на рисунке 2.18, дается
информация о заказах лекарств.
Рис. 2.18 Диалоговое окно «Заказ»
74
3 Обоснование экономической эффективности проекта
3.1 Выбор и обоснование методики расчета экономической
эффективности
Технико-экономическое обоснование разработки проекта предполагает
выполнение следующих этапов:
1. Составление плана по разработке программного продукта;
2. Расчет трудоемкости и длительности работ;
3. Расчет себестоимости программного продукта;
4. Расчет цены программного продукта.
План разработки программного продукта может быть представлен в виде
таблицы (таблица 3.1).
Таблица 3.1
План разработки программного продукта
№
п/п
Наименование
этапов и видов
работ
Исполнитель
(должность,
квалифика-
ция)
Количество
исполнителей
Трудоемкость,
человеко-дни,
ож
t
1
Подготовительный
техник-
программист
1
2
2
Выбор методов и
средств
техник-
программист
1
3
3
Разработка
алгоритмов и
программ
техник-
программист
1
20
4
Отладка
программы и
анализ результатов
техник-
программист
1
5
5
Оформление
документации
техник-
программист
1
5
Основными методами определения трудоемкости являются система
аналогов, метод прямого счета и метод экспертных оценок. При прямом счете
трудоемкость обосновывается руководителем совместно с дипломником.
75
Поскольку трудоемкость этапов и видов работ носит вероятный характер, то более
предпочтительным является метод экспертных оценок.
Формула расчета оптимального времени (
ож
t
) выполнения работы:
.
6
max..
4
min
t
вн
tt
oж
t
(3.1)
Ожидаемое время (
ож
t
) определяется по двум оценкам трудоемкости по
формуле:
,
5
23
maxmin
tt
t
ож
(3.2)
Процесс разработки программного продукта разбит на несколько этапов:
1. Анализ поставленной задачи.
2. Проектирование.
3. Проработка деталей интерфейса.
4. Разработка модулей программы.
5. Разработка интерфейса.
6. Тестирование.
Первый этап включает в себя анализ поставленной задачи и требований,
предъявляемых к программе, поиск необходимой информации в интернете и в
других источниках.
Второй этап – проектирование архитектуры системы.
Третий этап – проработка деталей интерфейса
Четвертый этап – разработка модулей программы.
Пятый этап – разработка интерфейса.
Процесс отладки необходим для нахождения ошибок, не найденных на
предыдущих этапах разработки, а процесс тестирования – позволяет, с
достаточной вероятностью, удостоверится в том, что программный продукт
удовлетворяет требованиям, выработанным для него на этапе проектирования.
Последний этап – внедрение, включающий в себя монтаж системы на
входную дверь офиса, внесение сотрудников в базу данных и обучение
сотрудников пользованию системой.
