57
;
;
.
ER-
9).

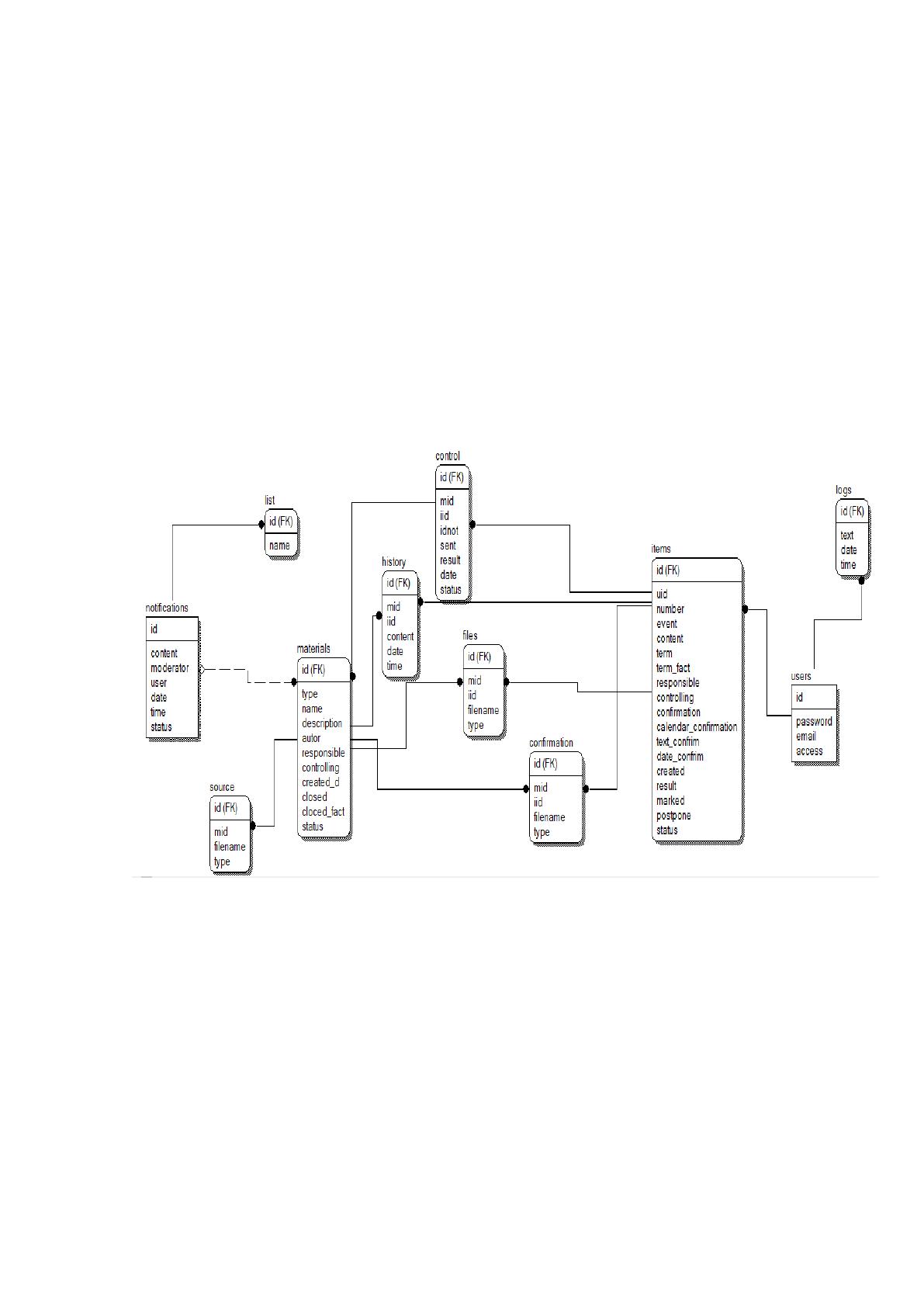

Рисунок 10- ER-диаграмма в среде ERwin
ERwin
CA ERwin Data Modeler SE -
[11].
58
[13].
[12].
Таблица 10
Описание таблиц базы данных
Наименование
Хранимые данные
list
Данные списка
sourse
Данные об источникай
notification
Данные об уведомлениях
materials
Данные о материале поручений
items
Данные по пунктам поручений
logs
Данные системного журнала
users
Данные о пользователях
history
История сообщений
control
Контроль поручений
files
Данные о файлах
confirmation
Данные по подтверждениям
117.
Таблица 11
59
confirmation
Номенклатура
поля
Идентификатор
поля
Тип поля
Длина
поля
id
id
int
11
mid
mid
int
11
iid
iid
int
11
filename
filename
varchar
150
type
type
varchar
150
Таблица 12
control
Номенклатура
поля
Идентификатор
поля
Тип поля
Длина
поля
id
id
int
11
mid
mid
int
11
iid
iid
int
11
idnot
idnot
int
11
sent
sent
varchar
100
result
result
text
date
date
varchar
1000
status
status
int
11
Таблица 13
files
Наименова
ние поля
Идентифика
тор поля
Тип поля
Длина поля
id
id
int
11
mid
mid
varchar
50
iid
iid
varchar
50
filename
filename
varchar
100
type
type
varchar
100
Таблица 14
history
Номенклатура
поля
Идентификат
ор поля
Тип поля
Длина
поля
id
id
int
11
mid
mid
int
11
iid
iid
int
11
content
content
varchar
150
date
date
date
time
time
time
Таблица 15
items
60
Номенклатура
поля
Идентификат
ор поля
Тип поля
Длина
поля
id
id
int
11
uid
uid
int
11
number
number
int
11
event
event
text
content
content
text
term
term
date
term_fact
term_fact
date
responsible
responsible
text
controlling
controlling
varchar
100
confirmation
confirmation
int
11
calendar_
confirmation
calendar_
confirmation
date
text_confrim
text_confrim
varchar
150
date_confrim
date_confrim
date
created
created
date
result
result
text
marked
marked
int
11
postpone
postpone
int
11
status
status
int
11
Таблица 16
list
Название поля
Идентификатор
поля
Тип поля
Длина
поля
id
id
int
11
name
name
varchar
200
Таблица 17
logs
Название поля
Идентификатор
поля
Тип поля
Длина
поля
id
id
int
11
text
text
varchar
100
date
date
date
time
time
time
Таблица 18
materials
Название поля
Идентификатор
поля
Тип поля
Длина
поля
id
id
int
10
type
type
int
10
name
name
varchar
200
description
description
varchar
200
autor
autor
varchar
70
responsible
responsible
varchar
150
controlling
controlling
varchar
150
created_d
created_d
date
closed
closed
date
closed_fact
closed_fact
date
status
status
int
11
61
Таблица 19
notification
Название поля
Идентификатор
поля
Тип
поля
Длина
поля
id
id
int
11
content
content
varchar
100
moderator
moderator
varchar
100
user
user
varchar
100
date
date
date
time
time
time
status
status
int
11
Таблица 20
source
Название поля
Идентификатор
поля
Тип поля
Длина
поля
id
id
int
11
mid
mid
int
11
filename
filename
varchar
150
type
type
varchar
150
Таблица 21
users
Название поля
Идентификатор
поля
Тип поля
Длина
поля
id
id
int
11
password
password
varchar
70
email
email
varchar
70
access
access
int
11
2.3.3. Структурная схема пакета (дерево вызова программных
модулей)
;
.
11.
62

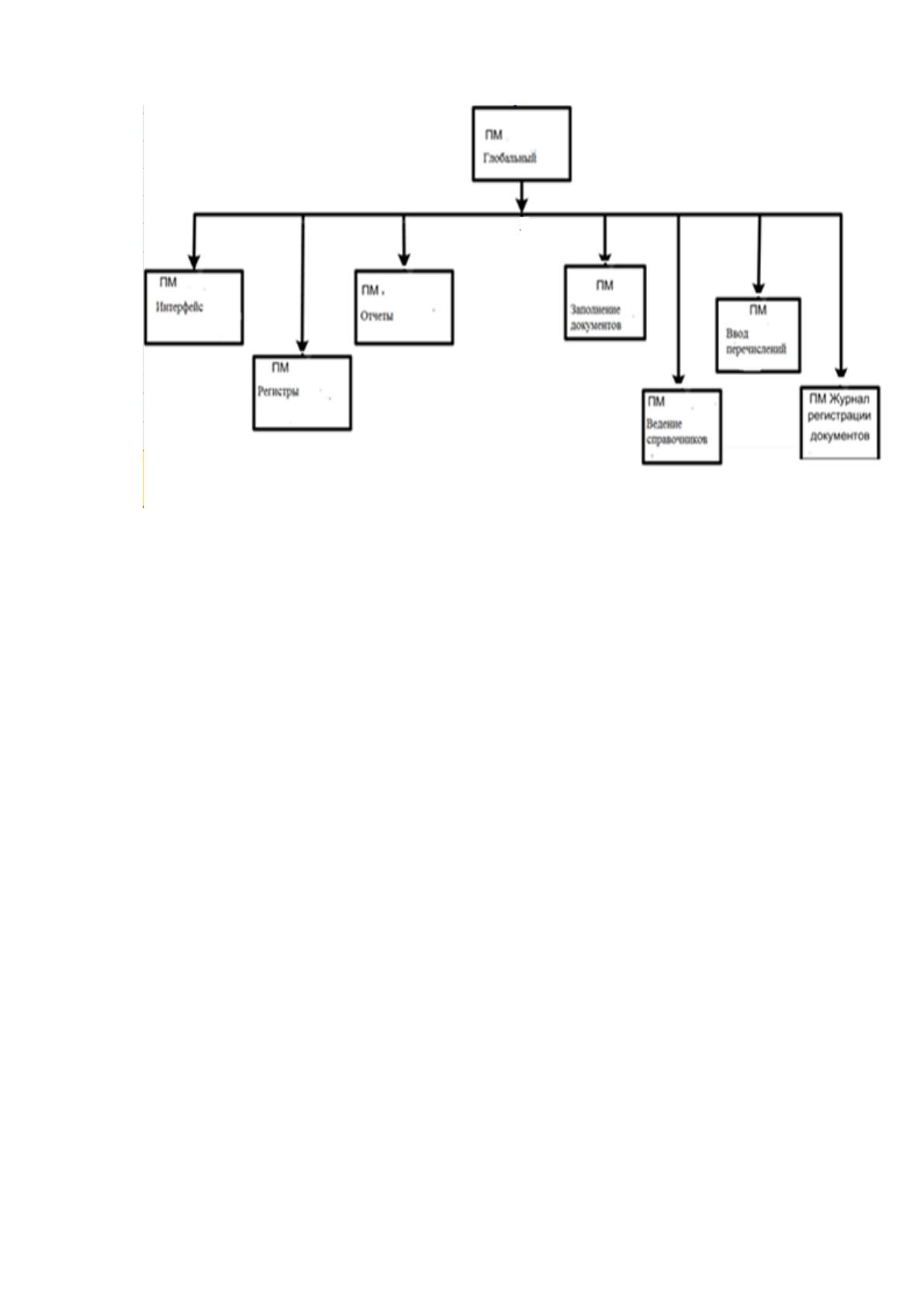

Рисунок 11-Дерево программных модулей.
2.3.4. Описание программных модулей
12
63

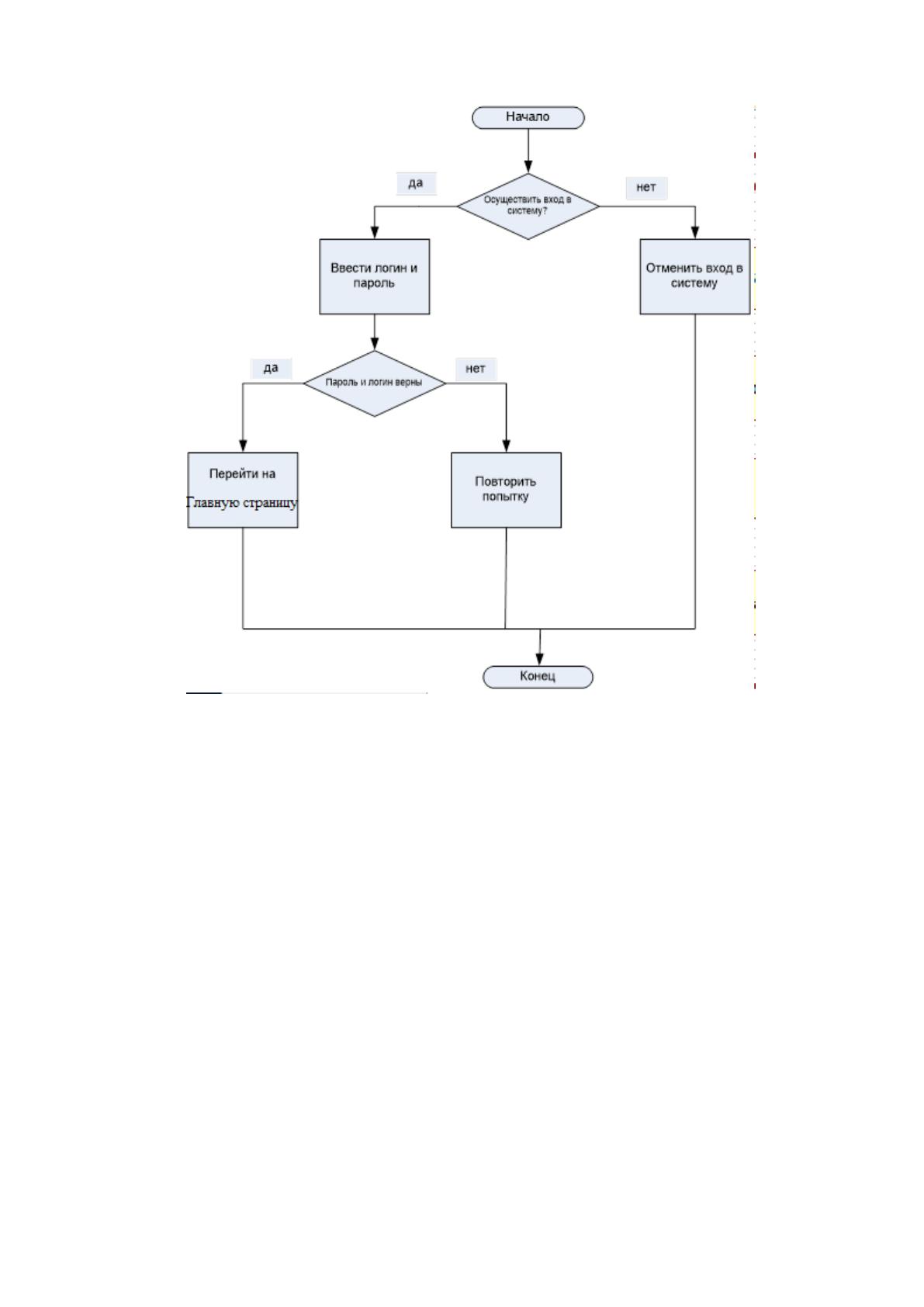

Рис. 12-Схема модуля «Авторизация»
2.4. Контрольный пример реализации проекта и его описание
64

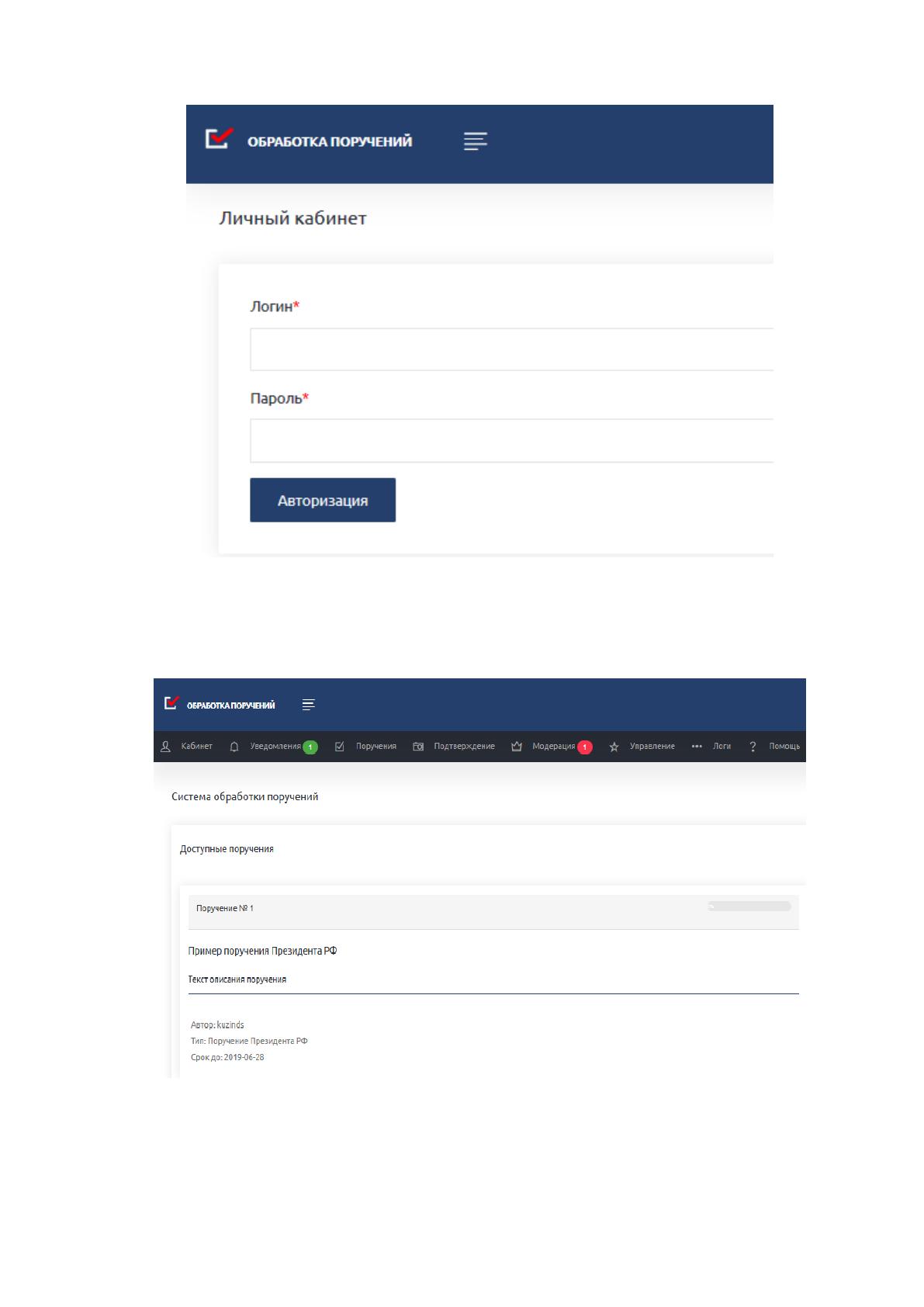

Рисунок 13-Авторизация
Рисунок 14-Главное окно программы
65
Рисунок 15-Окно администратора

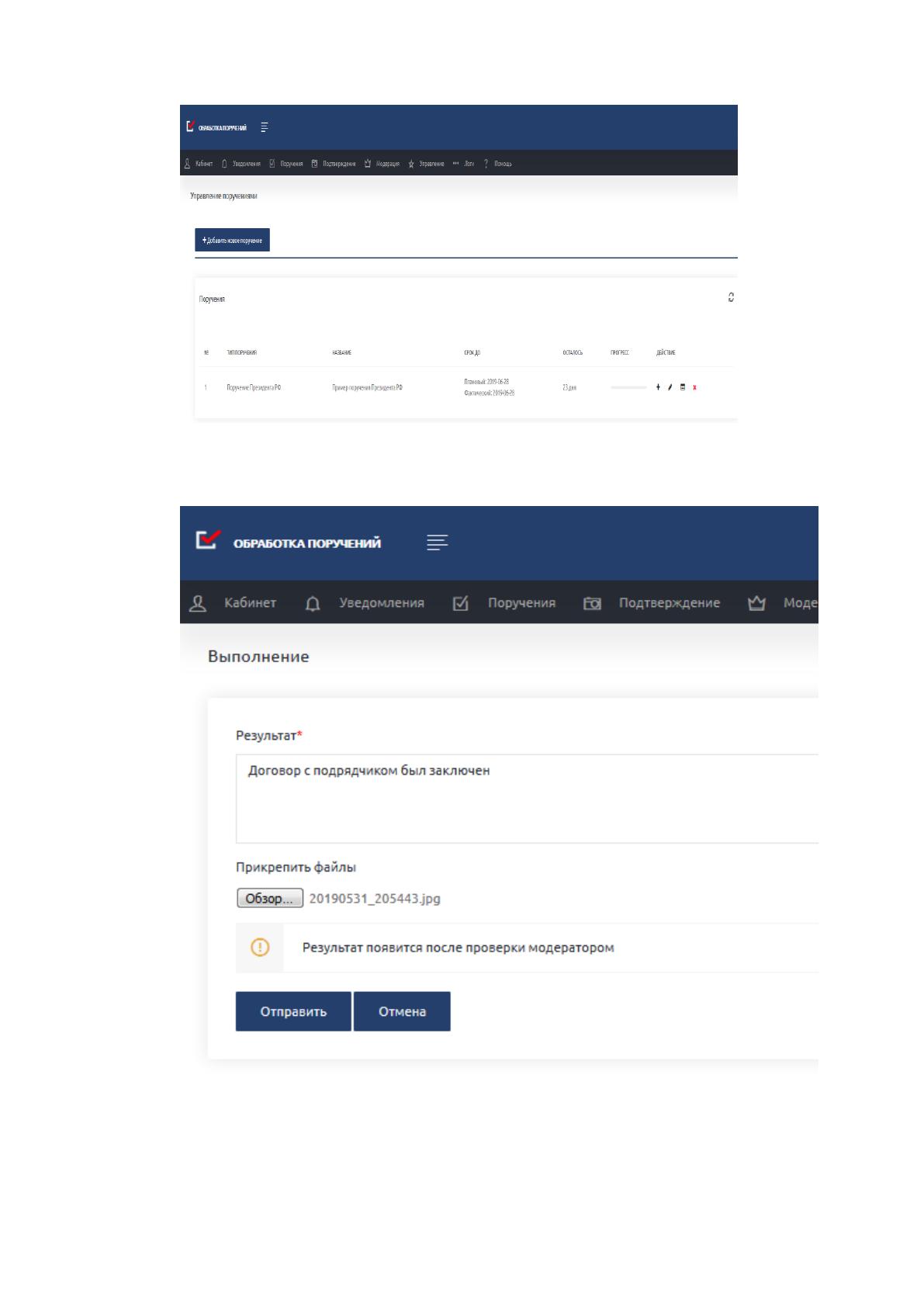

Рисунок 16-Выполнение пункта

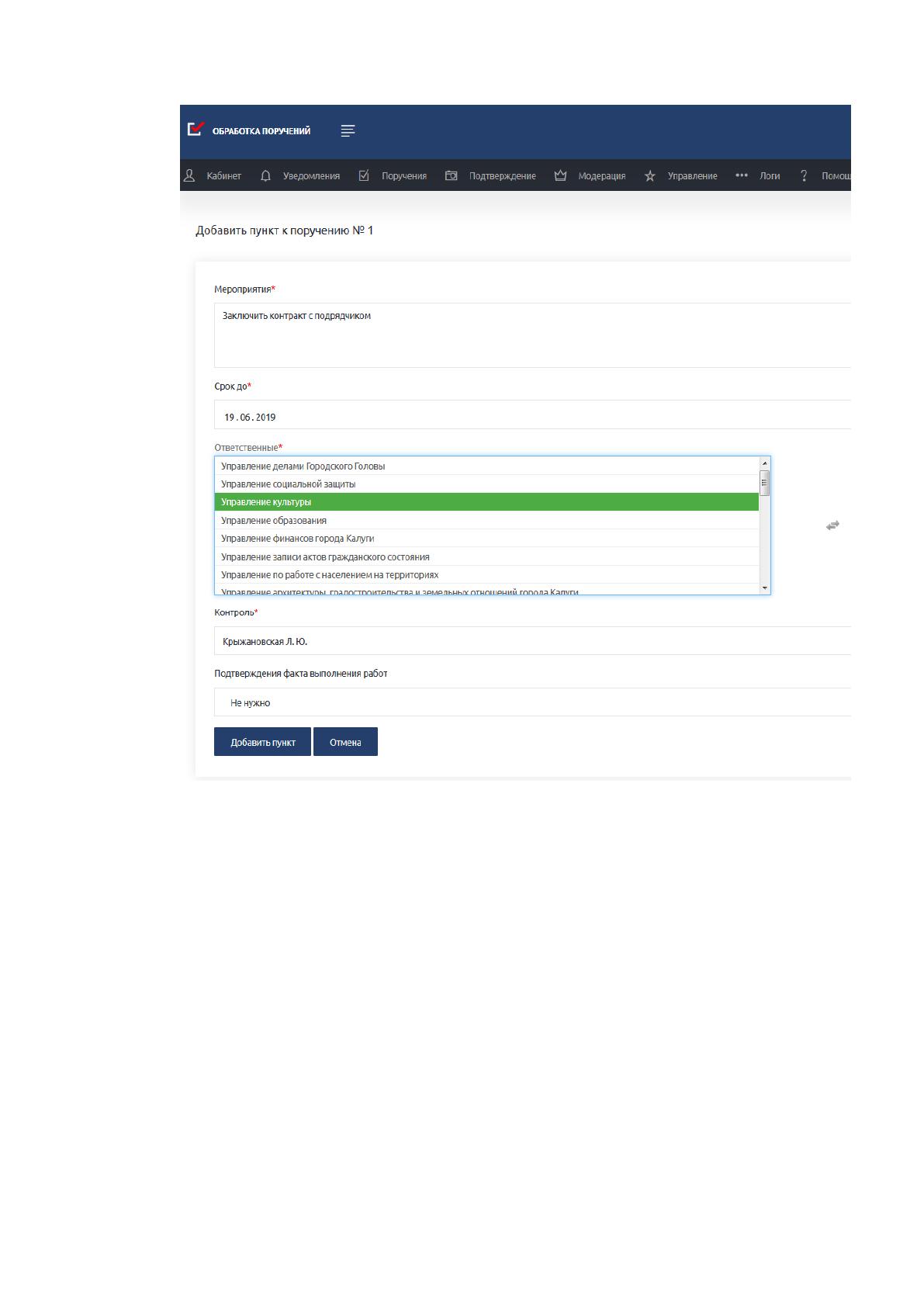

66
Рисунок 17-Добавление пункта
