12
оформляет трудовые книги;
ведет личные дела сотрудников;
консультирует сотрудников организации;
составляет и корректирует график отпусков;
оформляет документы, связанные с различными выплатами,
пособиями и льготами.
1.1.3 Программная и техническая архитектура ИС предприятия
Локальная вычислительная сеть ООО «Sib river» состоит из 522 рабочих
станций и пяти физических серверов. Сеть представляет собой комплекс
вычислительных, технических, программных средств и каналов связи,
обеспечивающий в рамках предприятия возможность оперативного обмена
информацией между удалёнными друг от друга рабочими местами,
оборудованными разнотипной вычислительной техникой.
Серверные ресурсы, системы хранения и резервного копирования данных
централизованы и размещены в серверном сегменте. Серверные ресурсы
реализуются на базе операционных систем Microsoft Windows 2008 Server R2,
Linux. Так же в сети реализована IP телефонаия, которая базируется на сервере под
управлением системы Asterisk.
Для доступа к ресурсам платформенной инфраструктуры и бизнес-
приложения используется парк автоматизированных рабочих мест. Спектр
применяемого оборудования достаточно широк и включает в себя ПК, обладающие
различной вычислительной мощностью и работающие под управлением ОС
Windows 7.
В локальной вычислительной сетициркулирует только открытая
информация. Хранение, обработка и передача информации, составляющей
служебную и коммерческую тайны, а также персональные данные, на серверах и
автоматизированных рабочих местах в локальной вычислительной сети ООО
запрещены.
13
Доступ ЛВС к корпоративной сети осуществлен отказоустойчивым способом
через двух провайдеров связи, не зависящих друг от друга с точки зрения
организации последней мили и опорного оборудования доступа.
Также очень важным вопросом остается защита данных, хранящихся на
персональном компьютере, от несанкционированного доступа и вирусного
программного обеспечения. Эту задачу с успехом способно решать программное
обеспечение Microsoft Endpoint Protection.
Структурная схема технической архитектуры информационной системы
изображена на рисунке 4.
14
2 U Патч панель
2 U Патч панель
2 U Патч панель
2 U
Патч панель
2 U
Коммутатор Catalyst 2960G
2 U Коммутатор Catalyst 2960G
2 U
Маршрутизатор
Netgear JGS524F
14 U
3 U
Файловый сервер
Терминал сервер
DELL PowerEdge R420
3 U
DNS сервер
TMG Сервер
DELL PowerEdge R420
2 U
APC RT 3000VA
2 U APC RT 3000VA
3 U
Дисковый массив
Dell Compellent SC220
3 U
Дисковый массив
Dell Compellent SC220
3 U
Почтовый сервер
Сервер печати
DELL PowerEdge R420
2 U
Ленточный накопитель
PowerVault 124T
31 U
3 U
Сервер базы данных
DELL PowerEdge R420
3 U
WEB сервер
Сервер телефонии
DELL PowerEdge R420
INTERNET
Серверный сегмент
Департамент ИТ
20 ПК
Отдел администрирования
6 ПК
Генеральный директор Финансовый департамент
100 ПК
Департамент развития
250 ПК
Департамент АХО
45 ПК
Департамент по маркетенгу
100 ПК
DEPO Neos 240
DEPO Neos 260
Dell Optiplex 3010
Dell Optiplex 3010
Dell Optiplex 390
DEPO Neos 240
DEPO Neos 240
HP Laserjet
m1536dnf MFP
HP Laserjet
m1536dnf MFP
HP Laserjet
m1536dnf MFP
HP Laserjet
m1536dnf MFP
HP Laserjet
m1536dnf MFP
HP Laserjet
m1536dnf MFP
HP Laserjet
m1536dnf MFP
LINKSYS
SPA922
LINKSYS
SPA922
LINKSYS
SPA922
LINKSYS
SPA922
LINKSYS
SPA922
LINKSYS
SPA922
LINKSYS
SPA922

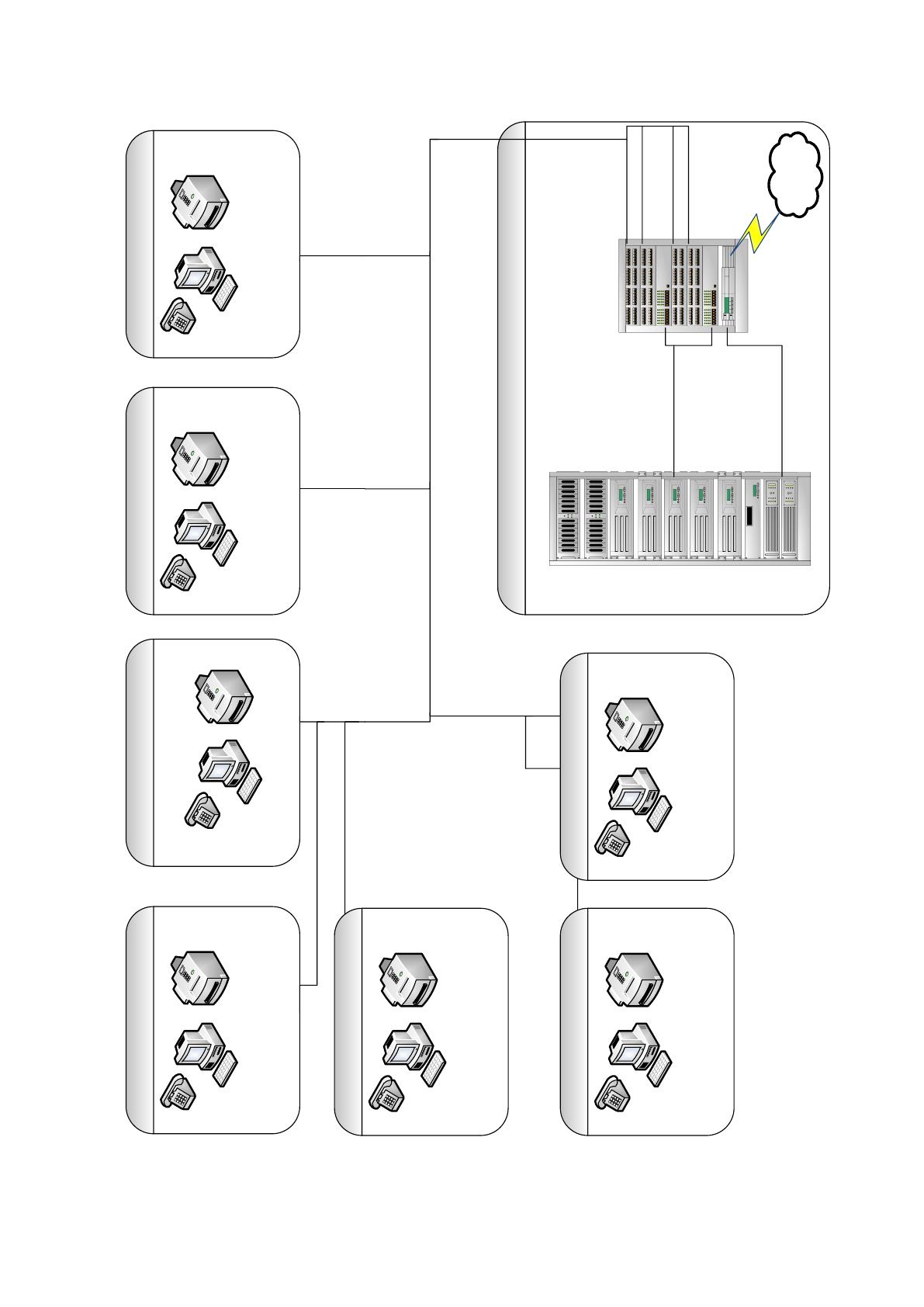

Рисунок 2
- Структурная схема технической архитектуры информационной
15
Локальная вычислительная сеть базируется на рабочих станциях фирмы
DEPO и DELL. Характиристики рабочих станций представлены в таблице 2.
Таблица 2
Характеристики рабочих станций
№
Модель
Характеристики
1.
DEPO Neos 240
Материнская плата: MSI G41M-P28
Процессор: Intel® Pentium® Processor G620 (3M
Cache, 2.60 GHz)
ОЗУ: 2 Гб, 1333 МГц DDR3 SDRAM
Жесткий диск: SATA (5400 об./мин) 250 Гб
2.
DEPO Neos 260
Материнская плата: ECS H61H2-M6
Процессор: Intel® Pentium® Processor G620 (3M
Cache, 2.60 GHz)
ОЗУ: 4 Гб, 1333 МГц DDR3 SDRAM
Жесткий диск: SATA (5400 об./мин) 500 Гб
3.
Dell Optiplex 390
Материнская плата: DELL MIH61R MB
Процессор: Intel Core i3 2130 (3M Cache, 3.4 GHz)
ОЗУ: 4 Гб, 1333 МГц DDR3 SDRAM
Жесткий диск: SATA (5400 об./мин) 500 Гб
4.
Dell Optiplex 3010
Материнская плата: DELL MIH61R MB
Процессор: Intel Core i5 3610ME (3M Cache, 3.3 GHz)
ОЗУ: 4 Гб, 1333 МГц DDR3 SDRAM
Жесткий диск: SATA (5400 об./мин) 500 Гб
Серверный сегмент локальной вычислительной сети состоит из следующих
компонентов перечисленных в таблице 3.
Таблица 3
Характеристики серверного сегмента
№
Модель
Характеристики
1.
Сервер Dell
PowerEdge R420
Процессор: 2 x Intel Xeon Processor E5-2430 2.20 GHz
cache 15MB 7.2 GT/s QPI
ОЗУ: 4x16384MB RDIMM 1600Mhz;
Жесткийдиск: HDD 2x600Gb 15K rpm 3.5" SAS Hot-
Swap
16
Продолжение таблицы 3
№
Модель
Характеристики
Дисковыйконтроллер: PERC H710 Integrated RAID
Controller 512MB Cache
Оптический привод: DVD+RW
Сетевойадаптер: Integrated Broadcom 5720 Dual Port
GbE
2.
Полка
расширенияDell
Compellent SC220
Скорость интерфейса: SAS 6 Гбит/с
Поддержка дисков: SAS
Поддержка установки дисков разных типов
Максимальное число дисков в корпусе: 24
Максимальное число дисков в массиве: 960
Масштабируемость: каждый корпус для 2,5-
дюймовых дисков SAS вмещает до 24 дисков SAS.
Емкость: 38,4 Тбайт в корпусе с форм-фактором 2U
3.
Ленточный
накопитель
PowerVault 124t
Технология резервного копирования данных: LTO3,
LTO4, LTO5 и LTO-6
Вмещает до 16 картриджей данных (два магазина с
поддержкой 8 картриджей каждый)
4.
Источник
бесперебойного
питания APC APC
Smart-UPS X
2200VA
Тип: line-interactive
Мощность: 1980 Вт
Интерфейсы: USB, RS-232
Информационный LCD-дисплей
Время батарейной поддержки:15 минут
5.
Маршрутизатор
Cisco Catalyst 2960G
Скорость передачи данных (макс) : 0.1 Гбит/с
Полнодуплексный режим
Стандарты сети: IEEE 802.3, IEEE 802.3u, IEEE
802.3z, IEEE 802.1D, IEEE 802.1Q, IEEE 802.3ab, IEEE
802.1p, IEEE 802.3x, IEEE 802.1x, IEEE 802.1s
Тип: управляемый
Количество портов: 24
Оперативная память: 64 МБ
6.
Коммутатора
NetGear JGS524F
Количество слотов для дополнительных интерфейсов:
2
Количество портов коммутатора: 24
Базовая скорость передачи данных: 10/100/1000
Мбит/сек. Внутренняя пропускная способность: 48
Гбит/сек
17
В качестве устройств печати используются в основном лазерные принтеры
производства компании Hewlett-Packard (HP Laserjet m1536dnf MFP)
Характеристики HP Laserjet m1536dnf MFP приведены в таблице 4.
Таблица 4
Характеристики HP Laserjet m1536dnf MFP
№
Модель
Характеристики
1.
HP Laserjet
m1536dnf MFP
Функции: Печать, копирование, сканирование, факс
Поддержка многозадачных устройств "все в одном"
Скорость черно-белой печати: (обычный режим, A4)
До 25 стр./мин
Нагрузка: (А4, в месяц) До 8000 страниц
Качество черно-белой печати: (режим наилучшего
качества) До 600 x 600 т/д (эффективное разрешение
1200 т/д с технологией HP FastRes 1200)
Число картриджей: 1 (черный)
Стандартное управление бумагой/ подача Входной
лоток на 250 листов, лоток приоритетной подачи на 1
лист, устройство АПД на 35 листов
Поддержка двусторонней печати
ОЗУ: 128 МБ
Телефонная связь базируется на аппаратах фирмы LINKSYS.
Характеристики IP телефона LINKSYS приведены в таблице 5.
Таблица 5
Характеристики LINKSYS SPA922
№
Модель
Характеристики
1.
IP телефон
LINKSYS SPA922
Протокол VOIP: SIP (v.2)
Кодеки VOIP: G.711, G.726 (16, 24, 32, 40 кб/с),
G.729a, G.723.1 (6,3 или 5,3 кб/с)
Количество голосовых линий: 2 (расширение до 4)
Конфигурирование и управление: HTTPS, клавиатура
телефона. Локальное питание: 5 В, 2.0 А
Порты LAN: 2 x FastEthernet RJ-45
Подключение гарнитуры: 3.5
18
На рабочих станциях пользователей установлен стандартный пакет
программного обеспечения:
- Операционная система Windows 7;
- Пакет MS Office 2010;
- MS Internet Explorer 10;
- MS Lync 2013;
- SilverLite
- Adobe Acrobat X;
- Adobe Flash Player;
- Google Chrome;
- WinRAR;
- Total Commander;
- doPDF;
- IrfanView;
- K-Lite Codec Pack;
- Клиент ForefrontTMG.
Состав пользовательского программного обеспечения регламентирован, но
возможно дополнительное ПО по согласованию c руководителем отдела
информационных технологий.
Кроме описанного программного обеспеченияиспользуется следующее
прикладное ПО:
- Система Alef - представляет собой современный конструктор,
предназначенный для построения сложных корпоративных аналитических
информационных систем.
- IMS – собственная система управления базами данных разработанная на
основе системы Alef;
- «1С:Бухгалтерия» - это многофункциональная программа, которая
предназначена для автоматизации налогового и бухгалтерского учета и
подготовки обязательной отчетности. Для современного бухгалтера —
бухгалтерия это 1С, все бухгалтерские проводки и отчеты.
Схема используемой программной архитектуры представлена на рисунке 3.
19
INTERNET
Серверный сегмент
MS Windows
Server 2008 R2
СУБД
MS SQL Server 2008
ALEF, IMS, 1С
MS Windows
Server 2008 R2
Apache, PHP, MYSQL,
Asterisk
OC Linux
MS Windows
Server 2008 R2
Microsoft Exchange Server
MS Windows
Server 2008 R2
DeviceLock
Vmware vSphere ESXi
Microsoft Forefront Threat
Management Gateway
Файловый сервер
Терминал сервер
Почтовый сервер
Сервер печати
WEB Сервер
Сервер телефонии
Сервер БД
Сервер шлюза
DNS Сервер
TCP/IP
Департамент развития
TCP/IPTCP/IP
Windows 7
IrfanView
AdobeReader
Total Commander
MS Outlook 2010
Endpoint Protection
MS Office 2010
MS IE 9
Финансовый департамент
Windows 7
IrfanView
AdobeReader
Total Commander
MS Outlook 2010
Endpoint Protection
MS Office 2010
MS IE 9
Генеральный директор
Windows 7
IrfanView
AdobeReader
Total Commander
MS Outlook 2010
Endpoint Protection
MS Office 2010
MS IE 9
MS IE 9 BRAdmin professional
System Center
Configuration Manager
DameWare NT Utilities
Total Commander
MS Office 2010
Windows 7
Microsoft Visual Studio
2008
Департамент ИТ
Отдел администрирования
Windows 7
IrfanView
AdobeReader
Total Commander
MS Outlook 2010
Endpoint Protection
MS Office 2010
MS IE 9
Департамент по маркетингу
Windows 7
IrfanView
AdobeReader
Total Commander
MS Outlook 2010
Endpoint Protection
MS Office 2010
MS IE 9
Департамент АХО
Windows 7
IrfanView
AdobeReader
Total Commander
MS Outlook 2010
Endpoint Protection
MS Office 2010
MS IE 9
TCP/IP TCP/IP

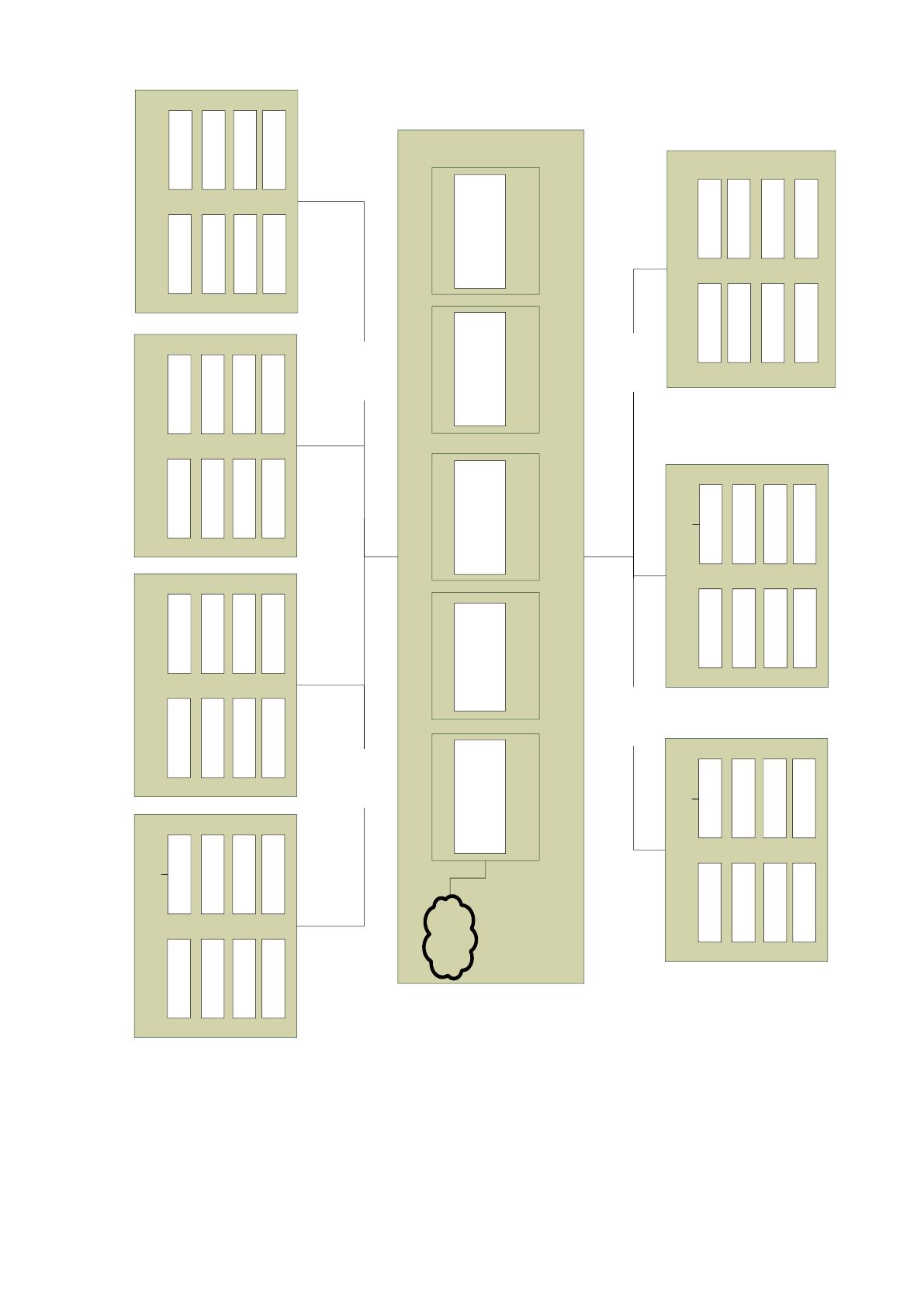

Рисунок
3 - Схема программной архитектуры
20
1.2 Характеристика комплекса задач, задачи и обоснование
необходимости автоматизации
1.2.1. Выбор комплекса задач автоматизации и характеристика
существующих бизнес процессов
Рассмотрим модель бизнес-процессов по учетупроцесса обучения и
переподготовки персонала.

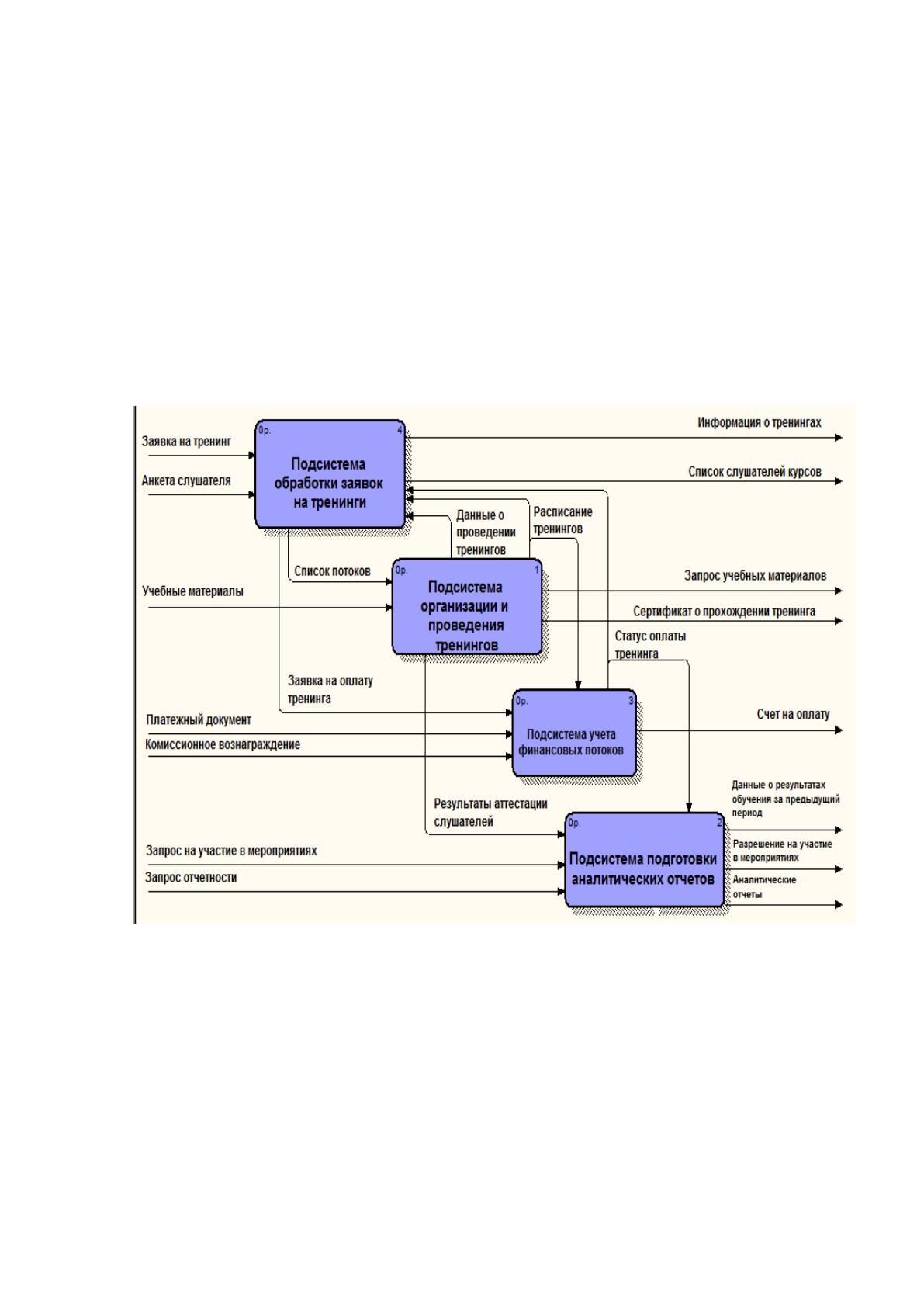

Контекстная (корневая) диаграмма имеет номер А-0 и представлена на
рис. 4.
Рисунок 4 - Контекстная диаграмма.
Подсистема «Деятельность компании по учету результатов обучения
клиентов», который представляет систему в качестве единого модуля,
детализируется на дочерней диаграмме с помощью нескольких подсистем:
Подсистема обработки заявок на тренинги;
Подсистема организации и проведения тренингов;
Подсистема учета финансовых потоков;
21
Подсистема подготовки аналитических отчетов.

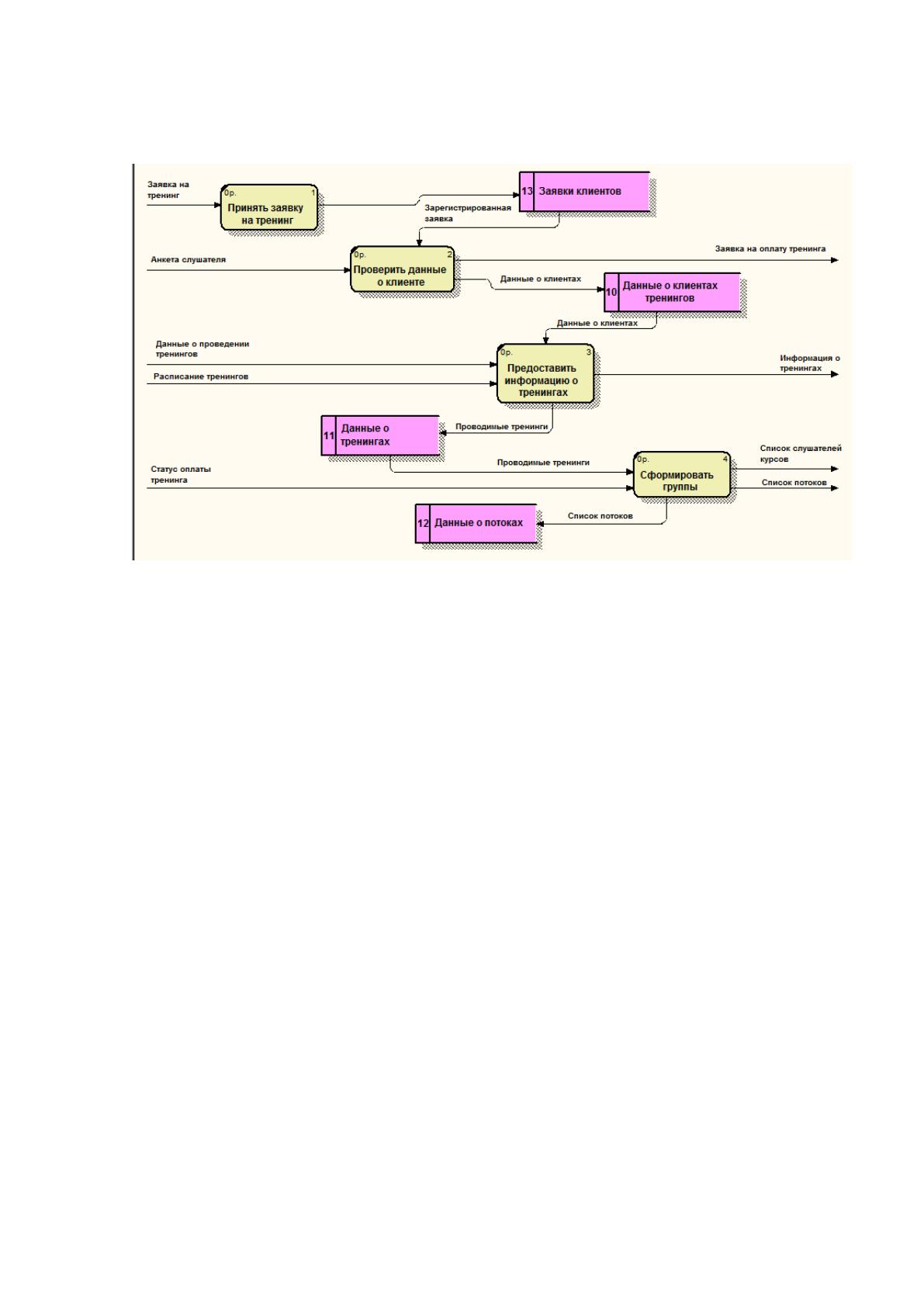

Рисунок 5–Диаграмма декомпозиции
После описания системы в целом проводится разбиение ее на крупные
фрагменты. Этот процесс называется функциональной декомпозицией, а
диаграммы, которые описывают каждый фрагмент и взаимодействие
фрагментов, называются диаграммами декомпозиции. Диаграммы
декомпозиции содержат родственные работы, т.е. работы, имеющие общую
родительскую работу. После декомпозиции контекстной диаграммы
проводится декомпозиция каждого большого фрагмента системы на более
мелкие и т.д. до достижения нужного уровня подробности описания системы.
1.2.2. Определение места проектируемой задачи в комплексе задач и ее
описание
Прежде всего, необходимо проанализировать какие функции необходимо
разработать в ЭИС (базе данных и приложении) в соответствии с теми конкретными
задачами, которые нужно решать компании ООО «SibRiver».
