1.1.3 Программная и техническая архитектура ИС предприятия
Программные продукты на предприятии.
На предприятии используется большое количество программных
продуктов, с помощью которых автоматизированы процессы деятельности
предприятия, такие как: проектирование и управление данными об изделии на
всех этапах жизненного цикла, выполнение инженерного анализа, управление
производством, финансово-экономическая деятельность предприятия,
управление персоналом, электронный документооборот, и другие.
Для проектирования изделий используется программное решение NX от
компании Siemens, представляющее собой интегрированное решение для
конструкторско-технологической подготовки производства, обеспечивающее
быстрое и эффективное создание высококачественных изделий.
В NX объединены ключевые функции для быстрой, эффективной и
гибкой разработки изделий:
1. современные решения в области эскизного проектирования, 3D-
моделирования и создания документации;
2. средства численного моделирования: расчетов прочности,
кинематики, теплопередачи, газогидродинамики и междисциплинарного
анализа физических явлений;
3. полнофункциональные решения для технологической подготовки
производства деталей оснастки, проектирования процессов механической
обработки и контроля качества.
Для управления данными об изделии используется пакет программных
решений Teamcenter. С помощью средств данного пакета создана единая база
данных, процессов и изделий. Уполномоченные сотрудники получают
возможность использовать этот ресурс для оперативного доступа к
информации, необходимой для выполнения поставленных конструкторских
задач. Система обеспечивает совместную работу в распределенной среде: с её
помощью удаленные группы специалистов компании устанавливают
контакты, общаются и обмениваются информацией в режиме реального
13
времени. Teamcenter основан на гибкой, четырёхуровневой сервис-
ориентированной архитектуре (SOA).
В системе Teamcenter реализованы следующие функции:
1. управление требованиями;
2. управление проектами;
3. управление процессами проектирования;
4. управление составом изделия;
5. управление соответствием;
6. управление контентом и документами;
7. управление рецептурой, упаковкой и брендами;
8. управление поставщиками;
9. управление электромеханическими данными;
10. управление процессами технологической подготовки
производства;
11. управление расчетными данными;
12. эксплуатация, сервисное обслуживание и ремонт;
13. отчеты и аналитика;
14. средства совместной работы;
15. встроенная визуализация;
16. сервисы расширения платформы;
17. платформа управления знаниями предприятия.
Для выполнения инженерного анализа используется следующее
программное обеспечение собственной разработки:
1. LEEAxi (Расчет распространения акустических возмущений в
осесимметричной постановке);
2. GHOST CFD (Расчет нестационарных течений на видеокартах);
3. расчет пограничного слоя на лопатках в стационарной и
нестационарной постановках;
4. расчет статор-ротор взаимодействия в квази-трехмерной и
трехмерной постановках.
14
Для организации электронного документооборота используются
следующие программные средства:
1. система Directum, которая поддерживает полный жизненный цикл
управления документами, при этом традиционное «бумажное»
делопроизводство органично вписывается в электронный документооборот.
Directum обеспечивает организацию и контроль деловых процессов на основе
технологии Workflow: согласование документов, обработка сложных заказов,
подготовка и проведение совещаний, поддержка цикла продаж и других
процессов взаимодействия;
2. информационный портал, организованный на коллекции
программных продуктов и компонентов Microsoft Sharepoint.
Информационный портал предоставляет доступ к электронной доске,
содержащей: приказы, распоряжения, планы, протоколы, решения,
производственные планы, производственные сообщения. Каждое
подразделение предприятия имеет собственный сайт для размещения
информации связанной с его деятельностью.
Для предоставления возможности общения между сотрудниками
предприятия используются следующие средства коммуникации:
1. Microsoft Lync, который позволяет общаться в режиме реального
времени, используя различные средства, такие как: мгновенные сообщения,
видео и голосовую связь, общий доступ к рабочему столу, конференции и
передачу файлов;
2. наряду со средством описанном выше, используется электронная
почта.
Для автоматизации финансово-экономической, производственной и
сферы управления персоналом разработана и успешно функционирует
интегрированная система «Навигатор», предоставляющая следующие
возможности в перечисленных предметных областях:
1. автоматизация процессов в сфере управления персоналом
(штатное расписание, учет персонала, учет рабочего времени);
15
2. автоматизация процессов управления в финансово-экономической
сфере (управление финансами, управление продажами, бухгалтерский учёт,
учет движения наличных денежных средств, учет ценных бумаг, бюджет
предприятия);
3. автоматизация процессов управления в сфере производственной
деятельности (технологические нормативы, оперативное управление
производством, управление материальными запасами, управление
подготовкой производства, учет деталей на складах).
«Навигатор» имеет модульную структуру, которая представлена на
рисунке 5.
Для управления всей информационной инфраструктурой используется
System Center Configuration Manager 2012, который предоставляет такие
возможности, как - управление обновлениями, развёртывание ПО и
операционных систем, инвентаризация аппаратного и программного
обеспечения, удалённое управление, управление виртуализированными и
мобильными системами на базе Windows.

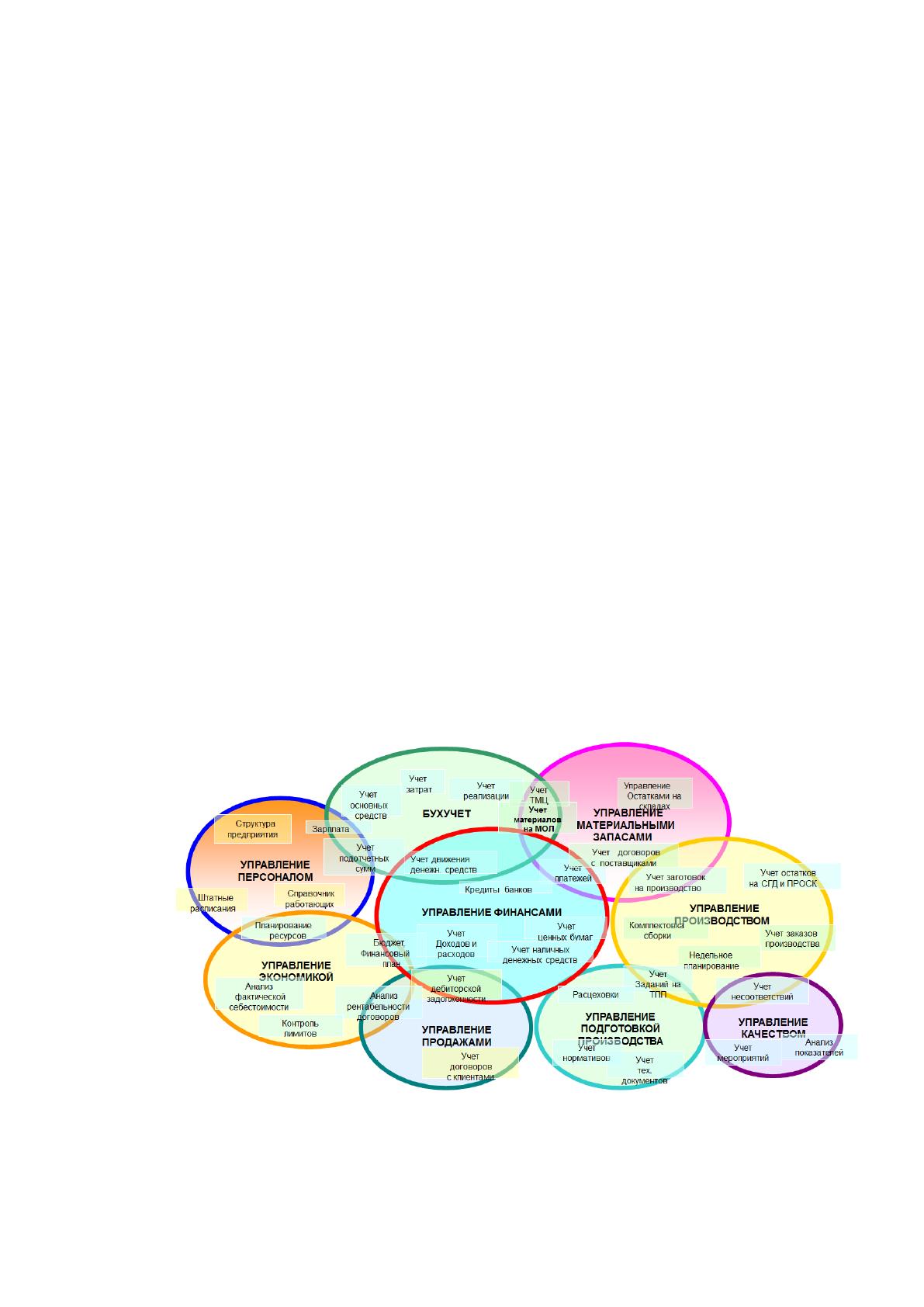

Рисунок 5 – Модульная схема «Навигатор»
Для поддержания в рабочем состоянии информационных систем
предприятия используется система мониторинга Nagios, которая отслеживает
16
работу более 400 узлов:
1. сетевое оборудование;
2. вычислительный кластер;
3. Teamcenter;
4. система табельного учета;
5. интернет соединение;
6. системы Lync, электронная почта, Directum;
7. система хранения данных;
8. и другие.
Мониторинг ведется более чем по 1000 параметров.
Оповещение об инцидентах ведется круглосуточно посредством смс
сообщений и электронной почты. Сообщения получают все, в зависимости от
уровня критичности, от технического специалиста до директора по
информационным технологиям.
При получении сообщения от системы мониторинга в нерабочее время
технические специалисты имеют возможность удаленно подключиться к
необходимому оборудованию и выполнить необходимые действия по
устранению проблемы, используя средства удаленного управления, такие как:
1. Microsoft System Center 2012;
2. Radmin;
3. Dameware.
Анализ локально-вычислительной сети
Описанные программные продукты не могли бы нормально
функционировать, если бы отсутствовала локально-вычислительная сеть. На
предприятии развёрнута технология пакетной передачи данных – Ethernet,
представленная на рисунке 6. Технология базируется на топологии звезда, в
центре которой находится коммутатор [1]. В данной сети использовано 198
управляемых коммутаторов и стеков коммутаторов компании Cisco. Скорость
передачи данных достигает 1 Гбит/с.
17

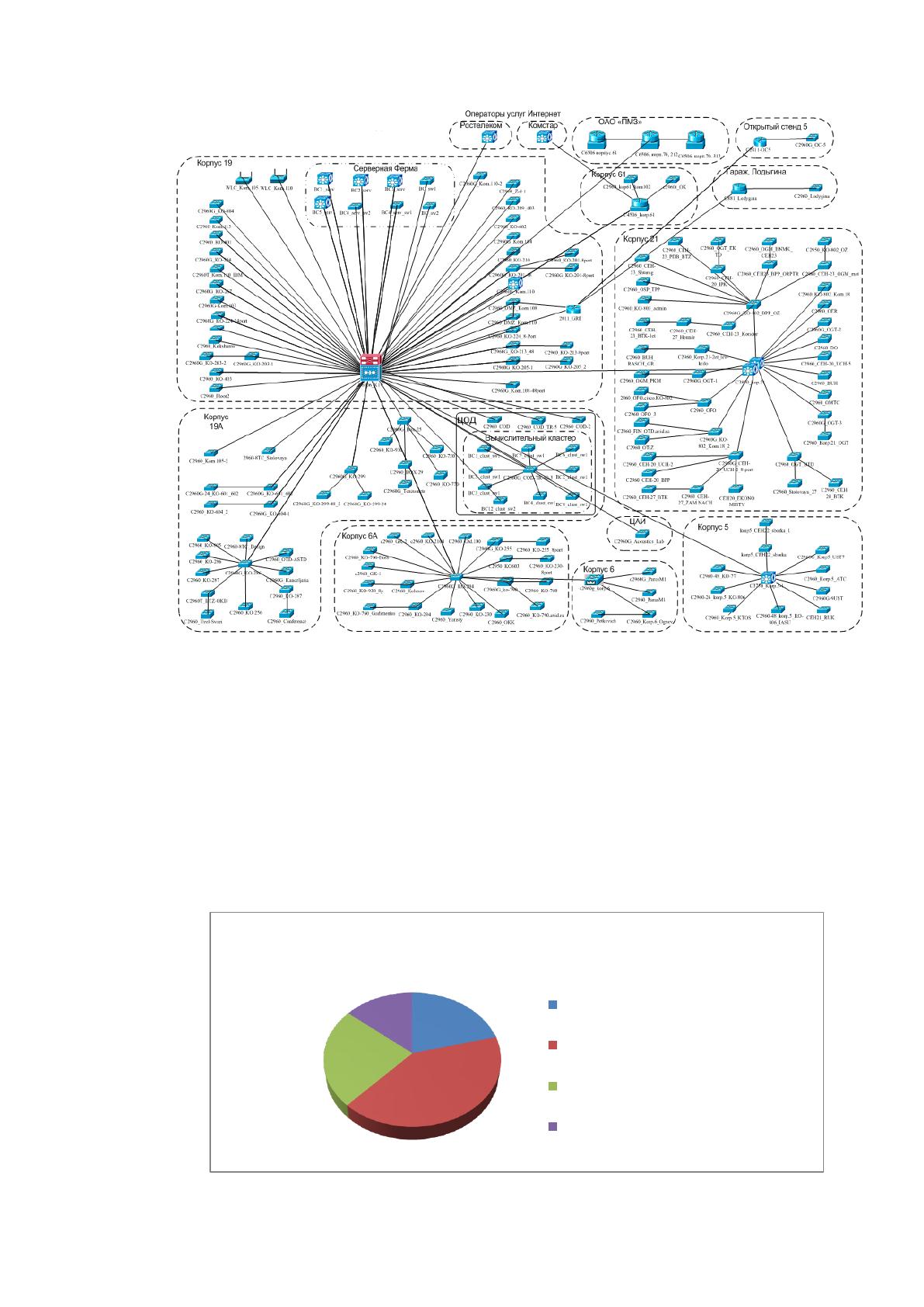

Рисунок 6 – Локально-вычислительная сеть ОАО «Авиадвигатель»
Характеристика парка электронно-вычислительной техники.
Парк электронно-вычислительной техники по состоянию на 10.11.2017
состоит из 2085 устройств, в которые входят: персональные компьютеры,
ноутбуки, планшеты, смартфоны. Соотношение персональных компьютеров
представлено на рисунке 7, а также в тексте работы приведены характеристики
персональных компьютеров, и вычислительных кластеров.
Рисунок 7 – Соотношение рабочих мест персонала
21%
41%
24%
14%
Соотношение рабочих мест персонала
Рабочее место расчётчика
Рабочее место 3-D проектировщика
Рабочее место инженера
Рабочее место офисного сотрудника
18
1. Рабочее место расчётчика:
Процессор: Intel Core i7;
Оперативная память: 8-64 Гб;
Объем видеопамяти: 1 Гб.
2. Рабочее место 3-D проектировщика:
Процессор: Intel Core i5, Intel Core i7;
Оперативная память: 4-32 Гб;
Объем видеопамяти: 1 Гб.
3. Рабочее место инженера:
Процессор: Intel Core 2 Duo;
Оперативная память: 4-8 Гб;
Используется интегрированный видеоадаптер.
4. Рабочее место офисного сотрудника:
Процессор: Intel Core 2 Duo;
Оперативная память: 2-8 Гб;
Используется интегрированный видеоадаптер.
5. Характеристика вычислительных кластеров:
Количество узлов: 244;
Количество процессоров: 488;
Количество ядер: 3596;
Общий объём дискового хранилища: 152 Тб.
Вычислительные кластеры предприятия занимают 30 место в рейтинге
ТОП-50 СНГ по состоянию на 24.09.2013. Пиковая мощность составила 39,35
TFlops (без учёта GPU), 50TFlops (с учётом GPU).
Широко используется виртуализация, которая позволяет снизить
затраты на аппаратное обеспечение, обеспечить высокую доступность
приложений, повысить управляемость серверной группы. Система
виртуализации построена на базе Microsoft Windows 2012.
19

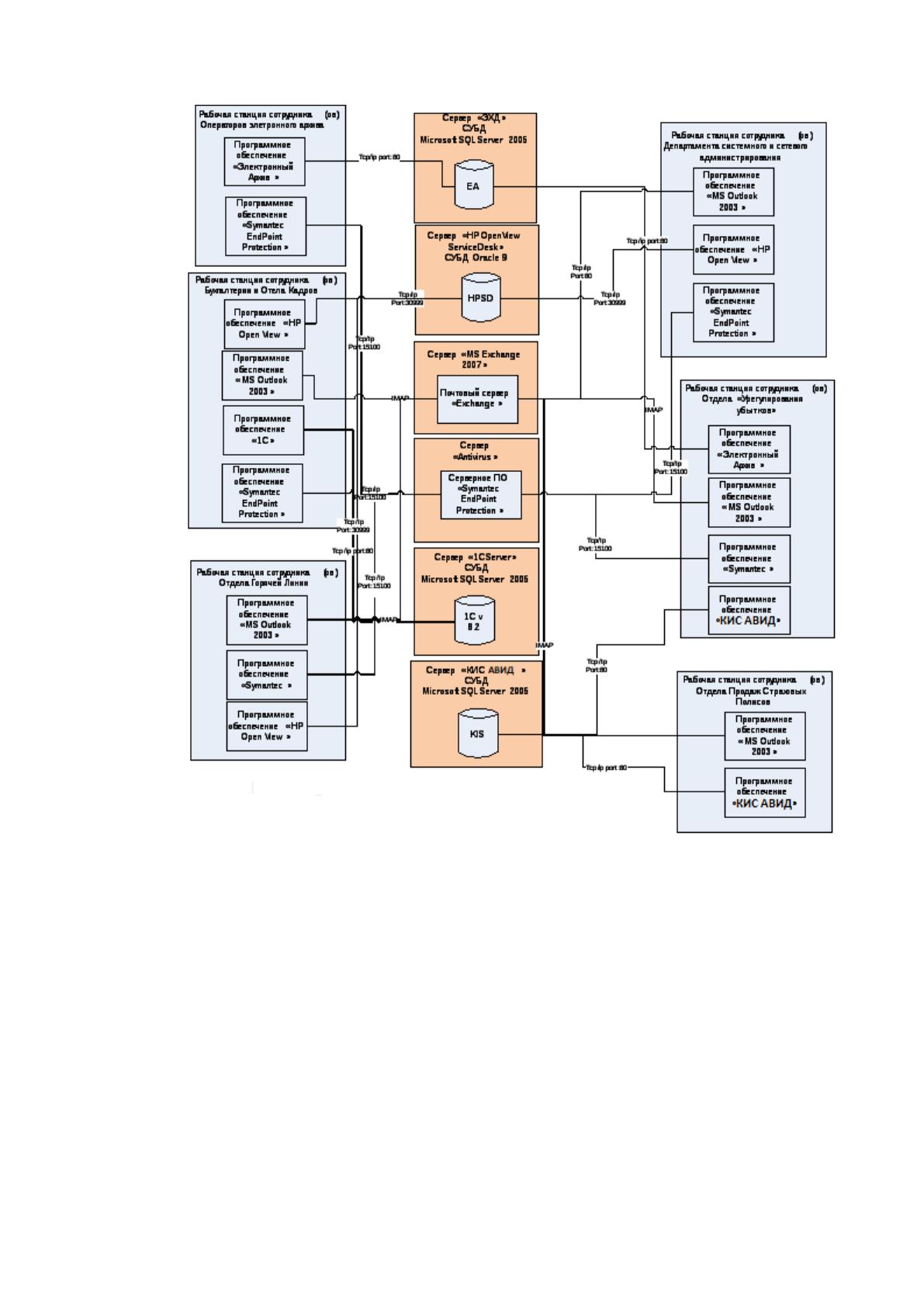

Рисунок 6.2 – Программная архитектура ОАО «Авиадвигатель»
20
1.2Характеристика комплекса задач, задачи и обоснование
необходимости автоматизации
1.2.1.Выбор комплекса задач автоматизации и характеристика
существующих бизнес процессов
Контекстная диаграмма учёта отпусков представлена на рисунке 8.
Диаграмма движения документов представлена на рисунке 9.

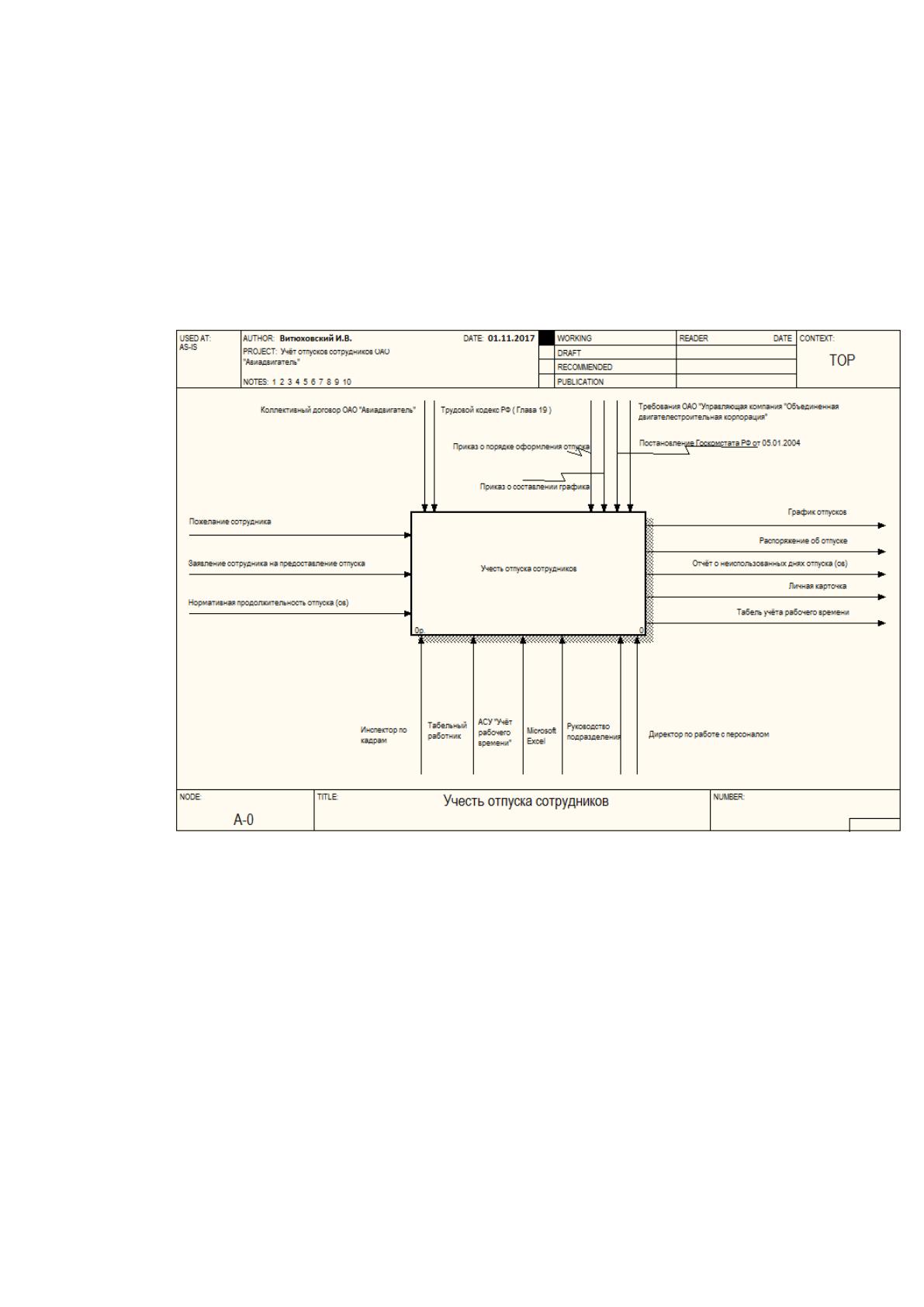

Рисунок 8 – Контекстная диаграмма модели «как есть» процесса «Учёт отпусков»
Для отражения сведений о времени распределения ежегодных
оплачиваемых отпусков работников всех структурных подразделений
предприятия на календарный год по месяцам используется график отпусков.
21

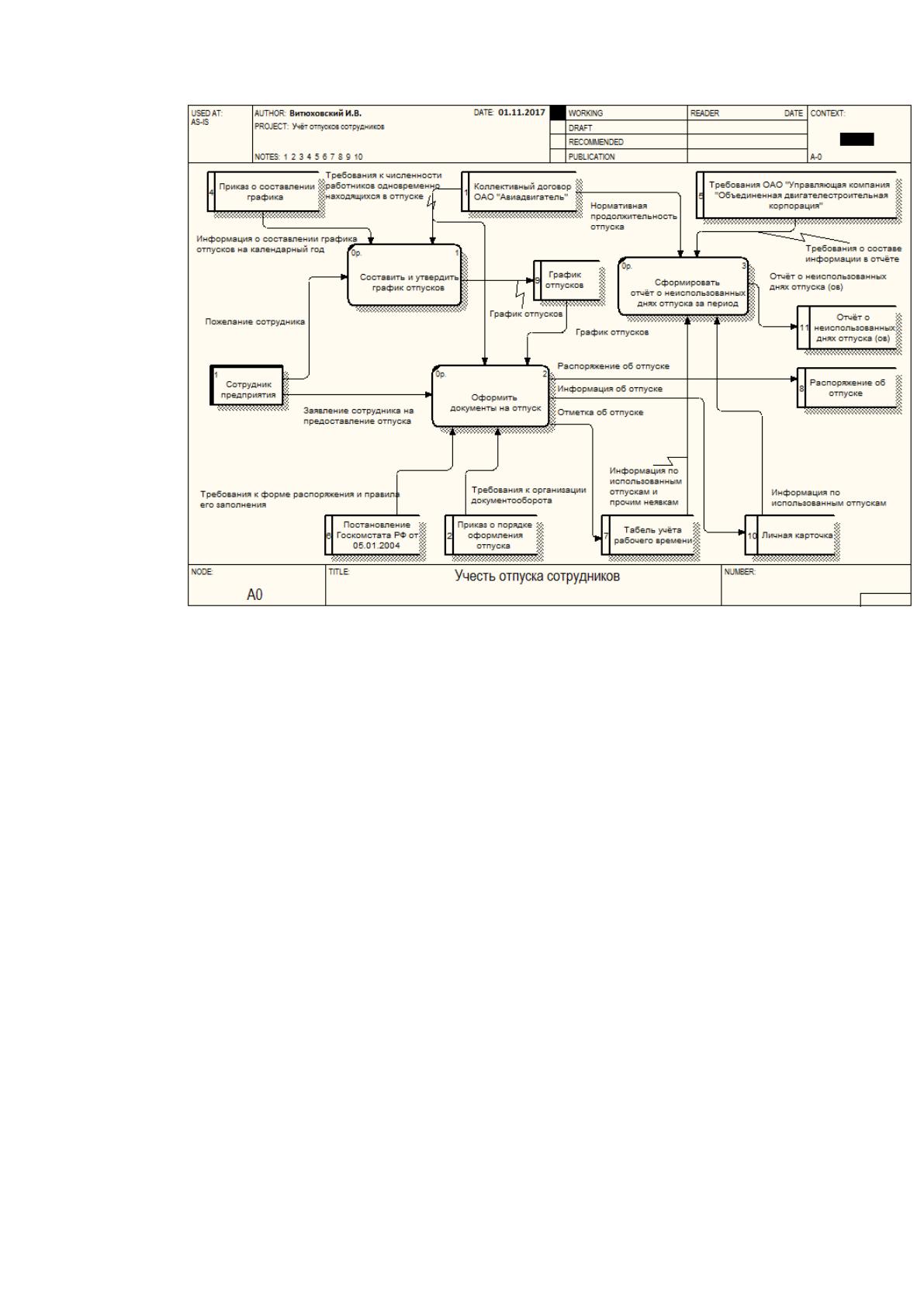

Рисунок 9 – Диаграмма потоков данных
При его составлении учитываются положения трудового кодекса РФ,
коллективного договора ОАО «Авиадвигатель» и пожелания сотрудников.
Бланк графика отпусков, соответствующий унифицированной форме N
T-7 заполняется табельным работником и подписывается руководителем
структурного подразделения, руководителем кадровой службы и
утверждается директором по работе с персоналом. Процесс работы с графиком
отпусков представлен на рисунке 10.
В соответствии с утверждённым графиком отпусков сотруднику может
быть предоставлен отпуск при подаче им соответствующего заявления на имя
руководителя структурного подразделения (рисунок 10).
Если на период отпуска, указанного в заявлении сотрудника, имеет
место быть производственная необходимость, руководство подразделения
совместно с сотрудником согласует новые даты отпуска. После достижения
согласованного решения, руководитель подразделения выносит резолюцию -
оформить, дающую право табельному работнику начать процедуру
