повышенной
ㅤ
точности
ㅤ
отличаются
ㅤ
от
ㅤ
станков
ㅤ
нормальной
ㅤ
точностью
ㅤ
тем,
ㅤ
что
ㅤ
у
ㅤ
них
ㅤ
в
ㅤ
основе
ㅤ
лежит
ㅤ
более
241
ㅤ
точное
ㅤ
выполнение
ㅤ
и
ㅤ
подборка
ㅤ
деталей,
ㅤ
а
ㅤ
так
ㅤ
же
ㅤ
у
ㅤ
них
ㅤ
имеются
ㅤ
свои
ㅤ
особые
ㅤ
способы
ㅤ
242
эксплуатации.
ㅤ
Точность
ㅤ
обработки
ㅤ
на
ㅤ
станках
ㅤ
с
ㅤ
нормальной
ㅤ
точностью
ㅤ
варьируется
ㅤ
в
ㅤ
пределах
ㅤ
отклонения
ㅤ
0.6мм
ㅤ
от
ㅤ
номинальных
243
ㅤ
размеров.
ㅤ
На
ㅤ
станках
ㅤ
с
ㅤ
высокой
ㅤ
точностью
ㅤ
в
ㅤ
пределах
ㅤ
0.4мм.
ㅤ
А
ㅤ
станки
ㅤ
класса
ㅤ
особо
ㅤ
высокой
ㅤ
244
точность
ㅤ
и
ㅤ
вовсе
ㅤ
с
ㅤ
отклонением
ㅤ
в
ㅤ
0.25мм. [11]
Что
ㅤ
же
ㅤ
подразумевается
ㅤ
под
ㅤ
точностью
ㅤ
обработки
ㅤ
станков:
ㅤ
это
245
ㅤ
точность
ㅤ
геометрических
ㅤ
форм
ㅤ
конструктивных
ㅤ
элементов,
ㅤ
относительность
ㅤ
положения
ㅤ
опорных
ㅤ
поверхностей
ㅤ
инструмента
ㅤ
и
ㅤ
заготовки,
ㅤ
точность
ㅤ
движения
246
ㅤ
по
ㅤ
направляющим
ㅤ
станка,
ㅤ
точность
ㅤ
расположения
ㅤ
осей
ㅤ
станка
ㅤ
и
ㅤ
так
ㅤ
далее.
247
ГЛАВА 2. РАСЧЁТНО-АНАЛИТИЧЕСКАЯ
2.1. Виды и характеристики станков с ЧПУ на предприятии
АО «КНИРТИ»
На предприятии АО «КНИРТИ» находится большое разнообразие
станков с ЧПУ, и с каждым годом их становится всё больше, от чего
производительность на предприятии только увеличивается, хотелось бы
рассказать о некоторых из них:
1. станок DMG (DMC V 1035 ecoline):

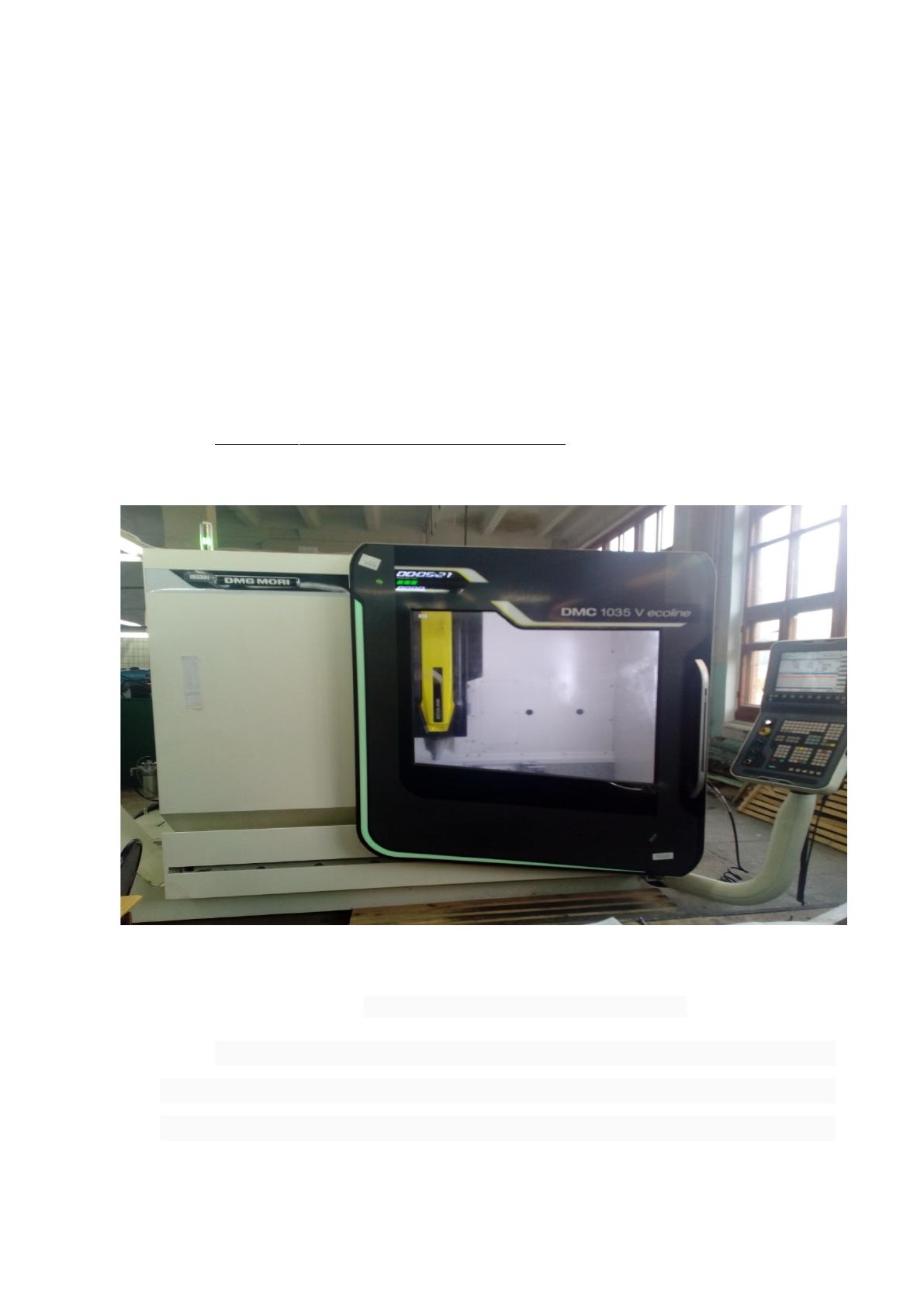

Картинка 6 – станок DMG 1035V ecoline
Вертикально-фрезерный центр DMC 1035 V предназначается для
3-х осевой обработки небольших деталей сложного профиля из стали,
чугуна, труднообрабатываемых цветных металлов, главным образом
248
торцовыми и концевыми фрезами, сверлами в среднесерийном и
мелкосерийном производстве.
Станок DMC 1035 V ecoline выполнен в виде С-образной станины в
форме стабильной литой конструкции. Данная самостоятельная концепция
четко отличается от наиболее распространенных конструкций с
использованием крестового стола от других производителей станков.
Качество основания станка позволяет на протяжении всего срока
эксплуатации выполнять обработку металла с высокой точностью и
большой производительностью. Широкая опора на 3х точках устойчивого
к вибрациям литого основания, все литые детали, дополнительно
укрепленные ребрами и элементами жесткости, а также
термосимметрическое конструктивное исполнение обеспечивают высокую
жесткость на изгиб и скручивание, высокую температурную устойчивость
и точность направляющих.
Также отличительной особенностью является большое расстояние
между направляющими. Особенно по оси X этот показатель является
выдающимся среди производителей станков с угловой конструкцией
стола. Тем самым стол станка оснащен жесткой направляющей, которая
целиком закреплена в станине станка и обеспечивает высокую нагрузку
стола. [12]
Создание компактного станка с просторной рабочей зоной, который
отличается жесткостью, точностью и большим ресурсом стало возможным
благодаря тщательно разработанным принципам проектирования и
конструирования. Как результат, пусконаладочные работы не займут
много времени, а широкий перечень пакетных и отдельно предлагаемых
опций дает возможность составить комплектацию станка в точном
соответствии с требованиями заказчика.
249
Так же в данном станке имеется, возможно, обработки детали с
применением большого количества СОЖ. Большой герметичный бак для
СОЖ, эффективный насос, короткие трубы подачи жидкости и удобное
расположение нескольких дюз подачи СОЖ гарантируют интенсивную
подачу СОЖ. В баке имеются отверстия для грубой фильтрации,
поступающей из рабочей зоны СОЖ от стружки, которые легко
очищаются.[12]
Опции станка:
1. Максимальная скорость вращения шпинделя: 12000
об/мин
2. Максимальное количество позиций для инструмента: 30.
Короткое время смены инструмента
3. Высокая жесткость и точность в сочетании с небольшой
установочной площадью обеспечивается конструктивным
применением C-образной станины
4. Система прямого измерения перемещений и
направляющие качения с централизованной смазкой постоянно
обеспечивают высокую точность.
5. Технология управления 3D: 15-дюймовый дисплей DMG
MORI на основе SIEMENS 840D .
6. Ход по осям X/Y/Z: 1035/560/510. [17]
