Макет отчета «Остатки лимитов использования материалов» за
выбранный период представлен на рисунке 2.5.
Рисунок 2.5 - Макет отчета «Отчет о производстве продукции»
Кроме того, информационная система позволяет автоматически
формировать документы:
1. Лимитно-заборная карта (рисунок 2.6).
2. Накладная на передачу готовой продукции на хранение (рисунок 2.7).
5

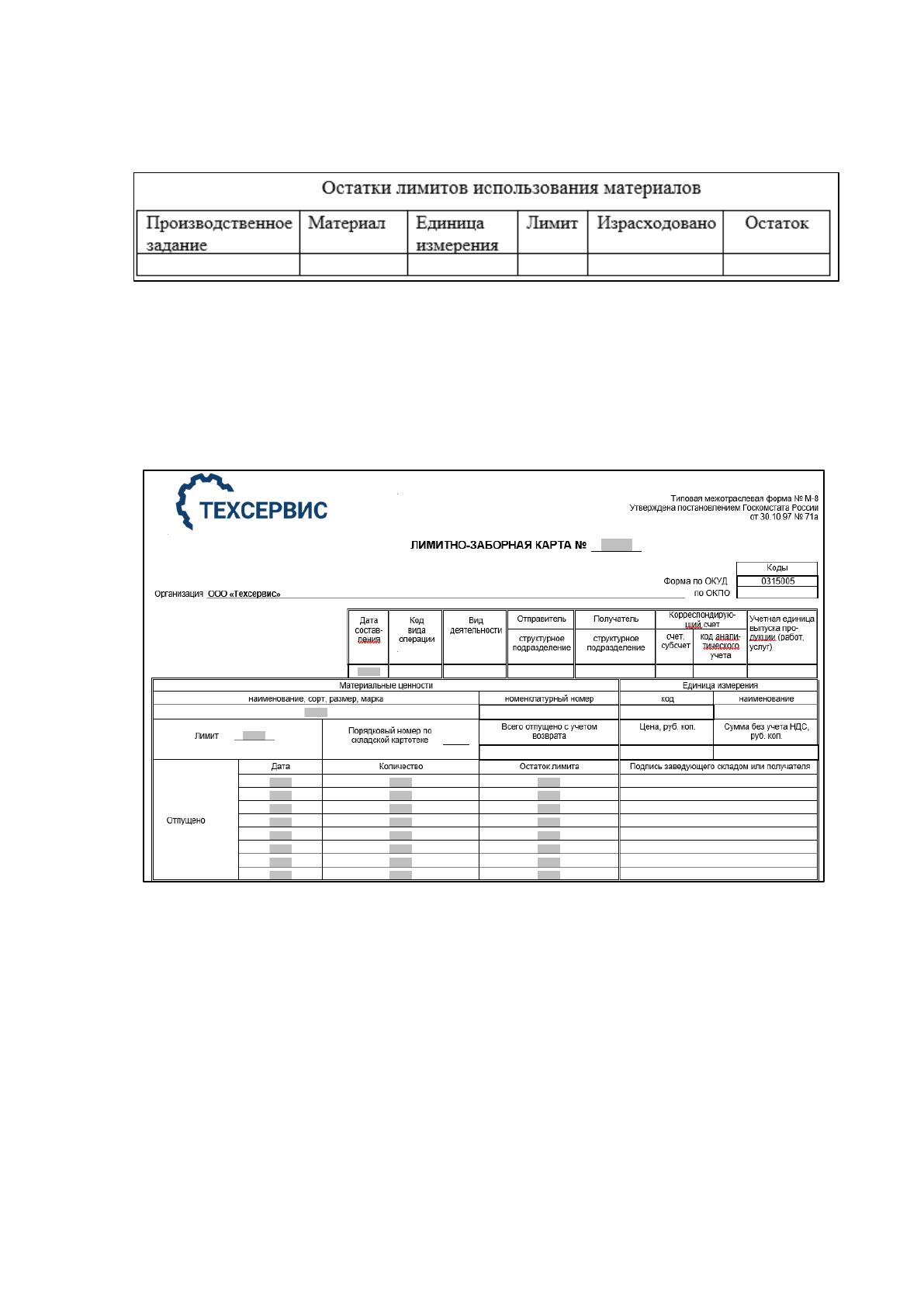

Рисунок 2.6 - Шаблон лимитно-заборной карты
57

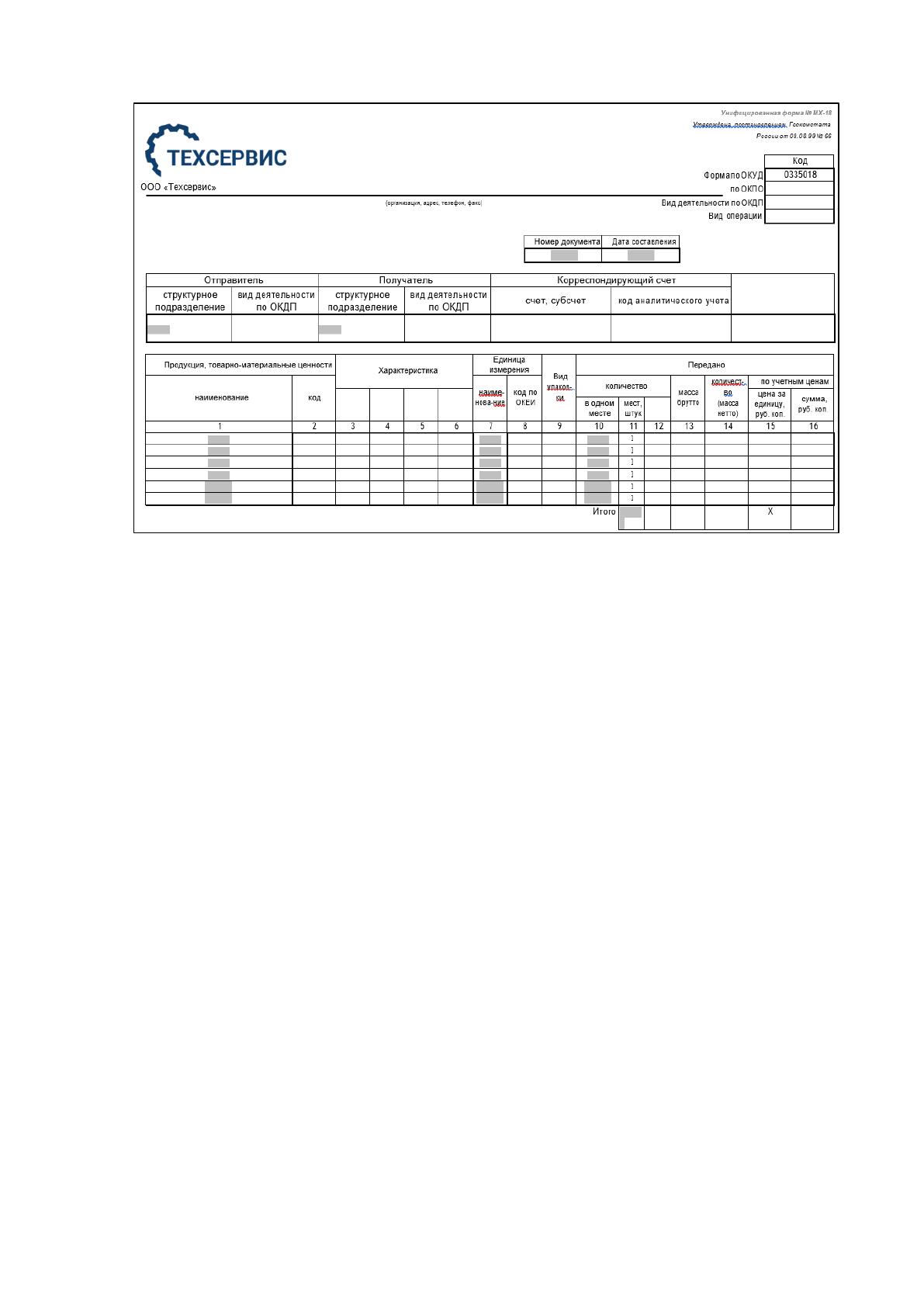

Рисунок 2.7 - Шаблон накладной на передачу готовой продукции в места
хранения
2.3. Программное обеспечение задачи
2.3.1. Общие положения (дерево функций и сценарий диалога)
На рисунке 2.8 представлено дерево функций, которое отражает основные
и служебные функции информационной системы проверки наличия и учета
отгрузки товарно-материальных ценностей в ООО «Техсервис».
Основные функции информационной системы:
ведение учета плана производства продукции
ведение учета производственных заданий
ведение учета лимитов на отпуск материалов для выпуска
продукции
ведение учета расхода материалов на выпуск продукции;
ведение учета выпуска продукции;
формирование печатной формы лимитно-заборной карты и
накладной на отпуск продукции в места хранения;
58
формирование отчетности
Служебные функции:
1. Идентификация пользователя.
2. Смена пароля пользователя.
Рисунок 2.8 - Дерево функций
Работа пользователя с информационной системой осуществляется при
помощи диалогового режима, в основе которого лежит взаимодействие человека
и ЭВМ во время решения задачи посредством передачи и приема сообщений
через терминальные устройства.
Сценарий диалога взаимодействия пользователя и информационной
системы представлен на рисунке 2.9.
Вызов форм редактирования данных выполняется с помощью главного
меню приложения.
Функции ИС
Основные
Работа со
справочниками
Категории, разделы
и группы
Товары
Отделы
Должности
Сотрудники
Цеха
Материалы
Категории
материалов
Пользователи
Работа с
документами
Лимитно-
заборная карта
Накладная на
отпуск готовой
продукции в
места хранения
Учет производства
Производство
товаров
План производства
Расходы на
производство
продукции
Лимиты на отпуск
материалов
Выпуск продукции
Анализ данных
Обработка запросов
Формирование
отчетов
Служебные
Идентификация
пользователя
Смена пароля
59
Рисунок 2.9 - Сценарий диалога
2.3.2. Характеристика базы данных
В результате исследования предметной области и разработанных
требований к информационной системе выделены следующие сущности [12, 14]:
сотрудник;
должность;
отдел;
цех;
склад;
категория продукции;
группа продукции;
раздел продукции;
материал;
Главное меню приложения
Справочники
Категории, разделы и группы
продукции
Отделы
Должности
Сотрудники
Производственные цеха
Материалы
Категории материалов
Пользователи
Продукция
Производство
продукции
План
производства
Производстве-
нные задания
Расходы на
производство
продукции
Лимиты на отпуск
материалов
Выпуск
продукции
Шаблоны
документов
Производствен-
ное задание
Лимитно-
заборная карта
Накладная на
отпуск продукции
в места хранения
Отчеты
Отчет о
производстве
План
производства
Расчет
себестоимости
производства
продукции
Остатки лимитов
на использование
материалов
60
категория материалов;
использование материалов;
расходы на производство продукции;
товар;
производственное задание;
спецификация производственного задания;
план производства;
спецификация плана производства;
лимит на отпуск материалов;
выпуск продукции;
пользователь.
Атрибуты выделенных сущностей и их описание представлены в
таблицах 2.5-2.22.
Таблица 2.5
Сущность «Сотрудник»
Атрибут
Ключевое
поле
Внешний
ключ
Описание
Код сотрудника
Да
Нет
Идентификатор сотрудника
Фамилия
сотрудника
Нет
Нет
Фамилия сотрудника
Имя сотрудника
Нет
Нет
Имя сотрудника
Отчество
сотрудника
Нет
Нет
Отчество сотрудника
Отдел
Нет
Да
Наименование отдела
Должность
Нет
Да
Наименование должности
Дата рождения
Нет
Нет
Дата рождения сотрудника
Адрес
Нет
Нет
Полный адрес
Паспортные данные
Нет
Нет
Паспортные данные
Таблица 2.6
Сущность «Цех»
Атрибут
Ключевое
поле
Внешний
ключ
Описание
Код цеха
Да
Нет
Идентификатор цеха
Название
Нет
Нет
Наименование цеха
61
Таблица 2.7
Сущность «Должность»
Атрибут
Ключевое
поле
Внешний
ключ
Описание
Код должности
Да
Нет
Идентификатор должности
Наименование
Нет
Нет
Наименование должности
Таблица 2.8
Сущность «Отдел»
Атрибут
Ключевое
поле
Внешний
ключ
Описание
Код отдела
Да
Нет
Идентификатор отдела
Наименование
Нет
Нет
Наименование отдела
Таблица 2.9
Сущность «Категория товаров»
Атрибут
Ключевое
поле
Внешний
ключ
Описание
Код категории
Да
Нет
Идентификатор категории
Наименование
Нет
Нет
Наименование категории
Таблица 2.10
Сущность «Группа товаров»
Атрибут
Ключевое
поле
Внешний
ключ
Описание
Код группы
Да
Нет
Идентификатор категории
Наименование
Нет
Нет
Наименование категории
Код категории
Нет
Да
Идентификатор категории
Таблица 2.11
Сущность «Раздел товаров»
Атрибут
Ключевое
поле
Внешний
ключ
Описание
Код раздела
Да
Нет
Идентификатор категории
Наименование
Нет
Нет
Наименование категории
Код группы
Нет
Да
Идентификатор группы
62
Таблица 2.12
Сущность «Склад»
Атрибут
Ключевое поле
Внешний
ключ
Описание
Код склада
Да
Нет
Идентификатор склада
Наименование
Нет
Нет
Наименование склада
Таблица 2.13
Сущность «Выпуск продукции»
Атрибут
Ключевое
поле
Внешний
ключ
Описание
Код выпуска
Да
Нет
Идентификатор выпуска
Номер накладной
Нет
Нет
Номер накладной
Дата накладной
Нет
Нет
Дата накладной
Код задания
Нет
Да
Идентификатор задания
Код цеха
Нет
Да
Идентификатор цеха
Код склада
Нет
Да
Идентификатор склада
Код товара
Нет
Да
Идентификатор товара
Количество
Нет
Нет
Количество товара
Таблица 2.14
Сущность «Производственное задание»
Атрибут
Ключевое
поле
Внешний
ключ
Описание
Код задания
Да
Нет
Идентификатор задания
Дата задания
Нет
Нет
Дата продажи
Код плана
производства
Нет
Да
Идентификатор плана
Код сотрудника
Нет
Да
Идентификатор
сотрудника,
оформившего задание
Таблица 2.15
Сущность «Спецификация производственного задания»
Атрибут
Ключевое
поле
Внешний
ключ
Описание
Код спецификации
Да
Нет
Идентификатор спецификации
Код задания
Нет
Да
Идентификатор продажи
Код товара
Нет
Да
Идентификатор товара
Количество
Нет
Нет
Количество
Единица измерения
Нет
Нет
Единица измерения
63
Таблица 2.16
Сущность «Использование материалов»
Атрибут
Ключевое
поле
Внешний
ключ
Описание
Код использования
Да
Нет
Идентификатор
использования
Дата
Нет
Нет
Дата использования
Код задания
Нет
Да
Идентификатор задания
Код материала
Нет
Да
Идентификатор
материала
Количество
Нет
Нет
Количество материала
Единица измерения
Нет
Нет
Единица измерения
Таблица 2.17
Сущность «Материал»
Атрибут
Ключевое
поле
Внешний ключ
Описание
Код материала
Да
Нет
Идентификатор
спецификации
Наименование
Нет
Нет
Идентификатор
производства
Код категории
Нет
Да
Идентификатор товара
Таблица 2.18
Сущность «Категория материала»
Атрибут
Ключевое
поле
Внешний ключ
Описание
Код категории
Да
Нет
Идентификатор
спецификации
Наименование
Нет
Нет
Наименование категории
Таблица 2.19
Сущность «План производства»
Атрибут
Ключевое
поле
Внешний ключ
Описание
Код плана
Да
Нет
Идентификатор
пользователя
Дата создания
Нет
Нет
Логин пользователя
Наименование
Нет
Нет
Пароль пользователя
Дата начала
Нет
Да
Дата начала выпуска
Дата окончания
Нет
Нет
Дата окончания выпуска
64
Таблица 2.20
Сущность «Спецификация плана»
Атрибут
Ключевое
поле
Внешний
ключ
Описание
Код
спецификации
Да
Нет
Идентификатор
спецификации
Код плана
Нет
Нет
Идентификатор плана
Код товара
Нет
Нет
Идентификатор товара
Количество
Нет
Да
Количество товара к
выпуску
Единица
измерения
Нет
Нет
Единица измерения
товара
Таблица 2.21
Сущность «Лимит на отпуск материалов»
Атрибут
Ключевое
поле
Внешний
ключ
Описание
Код лимита
Да
Нет
Идентификатор пользователя
Код задания
Нет
Да
Идентификатор
производственного задания
Код материала
Нет
Да
Идентификатор материала
Количество
Нет
Нет
Количество материалов
(лимит)
Единица измерения
Нет
Нет
Наименование единицы
измерения
Таблица 2.22
Сущность «Пользователи»
Атрибут
Ключевое
поле
Внешний
ключ
Описание
Код
пользователя
Да
Нет
Идентификатор
пользователя
Логин
Нет
Нет
Логин пользователя
Пароль
Нет
Нет
Пароль пользователя
Код сотрудника
Нет
Да
Идентификатор
сотрудника
Концептуальная модель — это отражение предметной области, для
которой разрабатывается база данных.

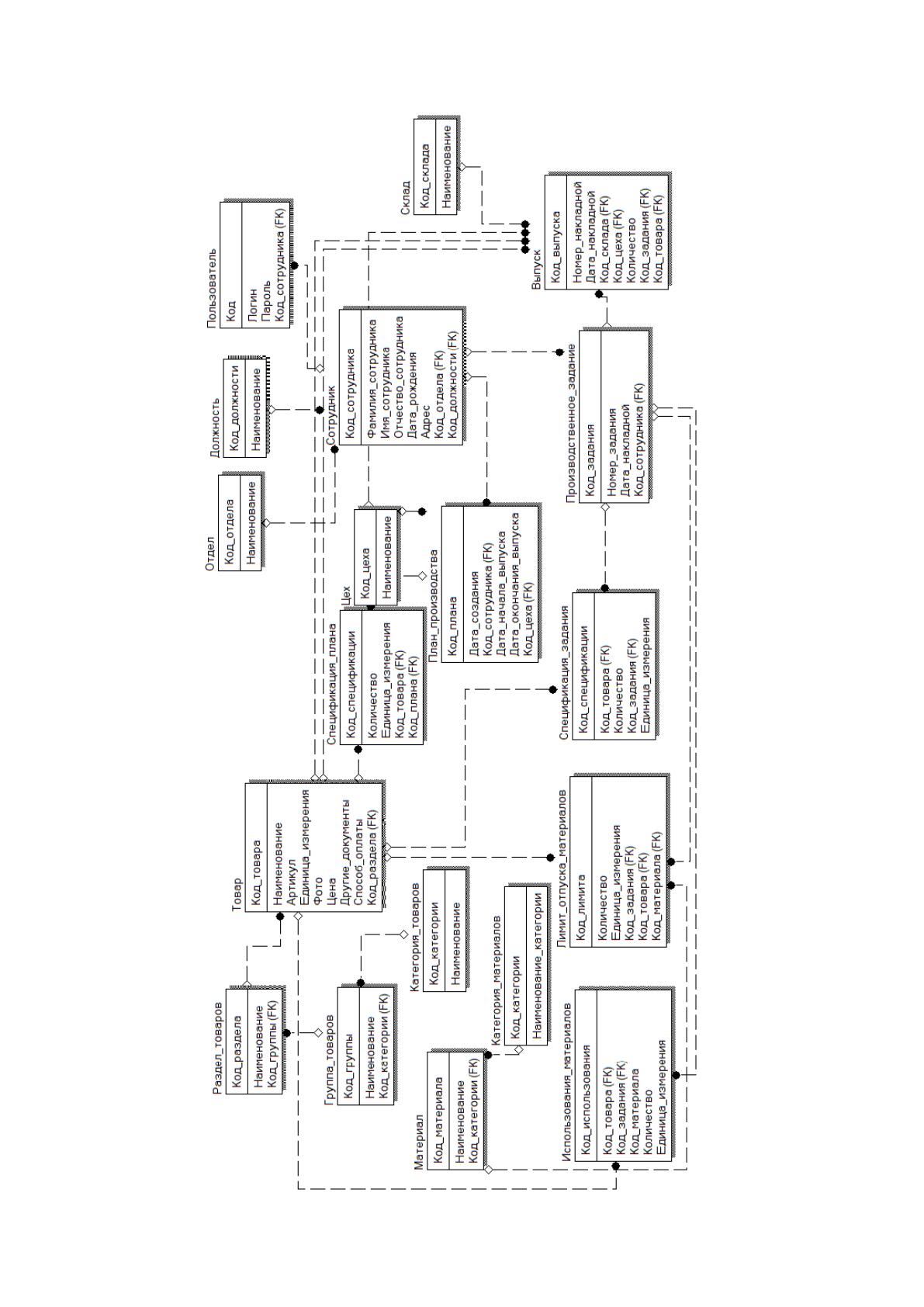

На рисунке 2.10 представлена ER-модель базы данных [5].
65
Рисунок
2.10
- ER
-модель базы данных
