Таблица 2.11
Атрибуты справочника «Скидка»
Наименование
Описание
Тип
Наименование
Наименование скидки
Строка
Значение
Процент скидки
Число
Информацию справочника «Скидки» можно редактировать,
используя форму информационной системы. Макет формы редактирования

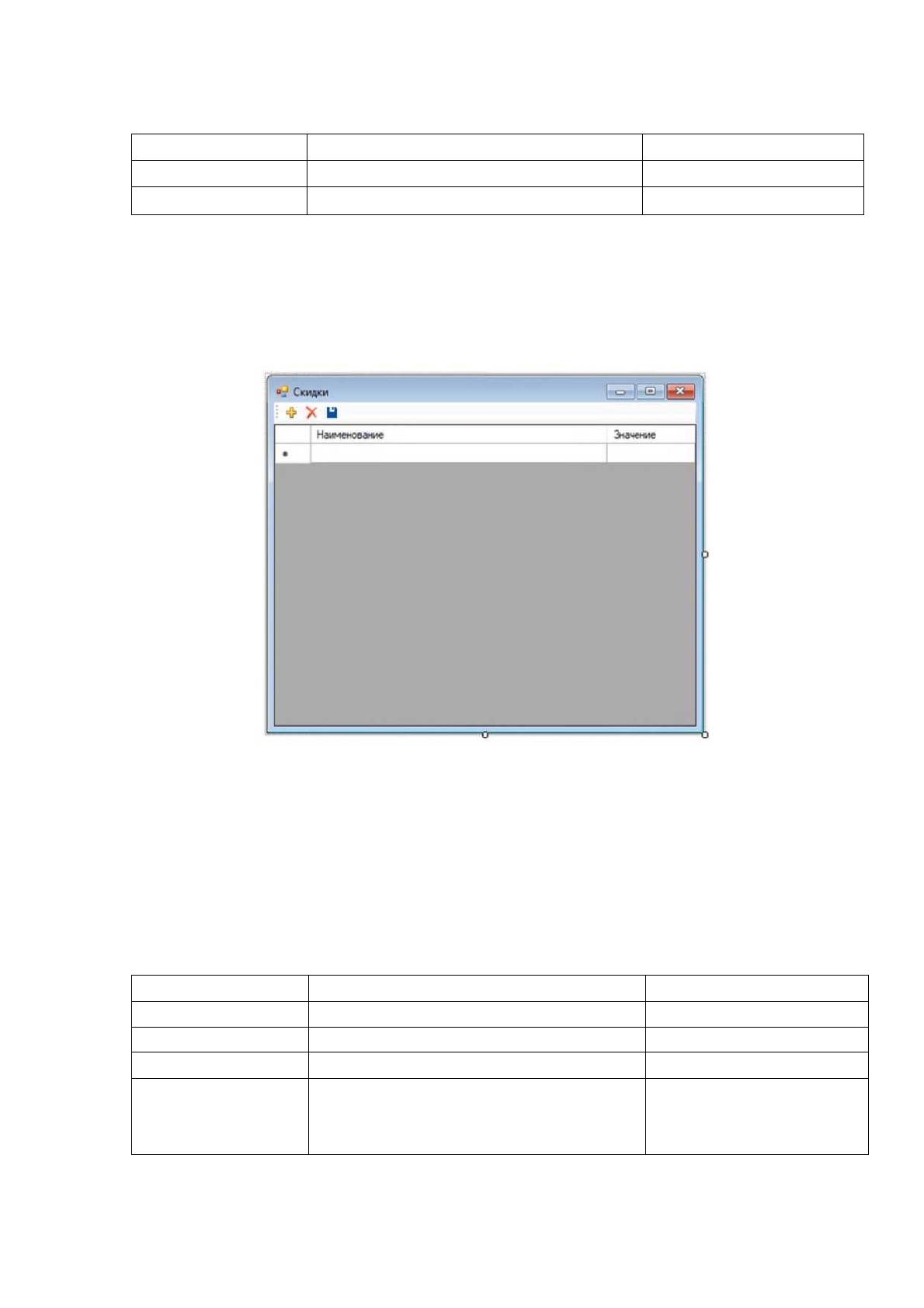

справочника представлен на рисунке 2.7.
Рис. 2.7 Макет формы для редактирования справочника скидок
Справочник «Пользователь» содержит информацию о пользователях
информационной системы. Структура данного справочника представлена в
таблице 2.11.
Таблица 2.11
Атрибуты справочника «Пользователь»
Наименование
Описание
Тип
Логин
Имя пользователя
Строка
Пароль
Пароль пользователя
Строка
Тип пользователя
Тип пользователя
Строка
Сотрудник
ФИО сотрудника, которому
принадлежат учетные данные
пользователя
Строка
47
Для редактирования информации справочника разработана форма

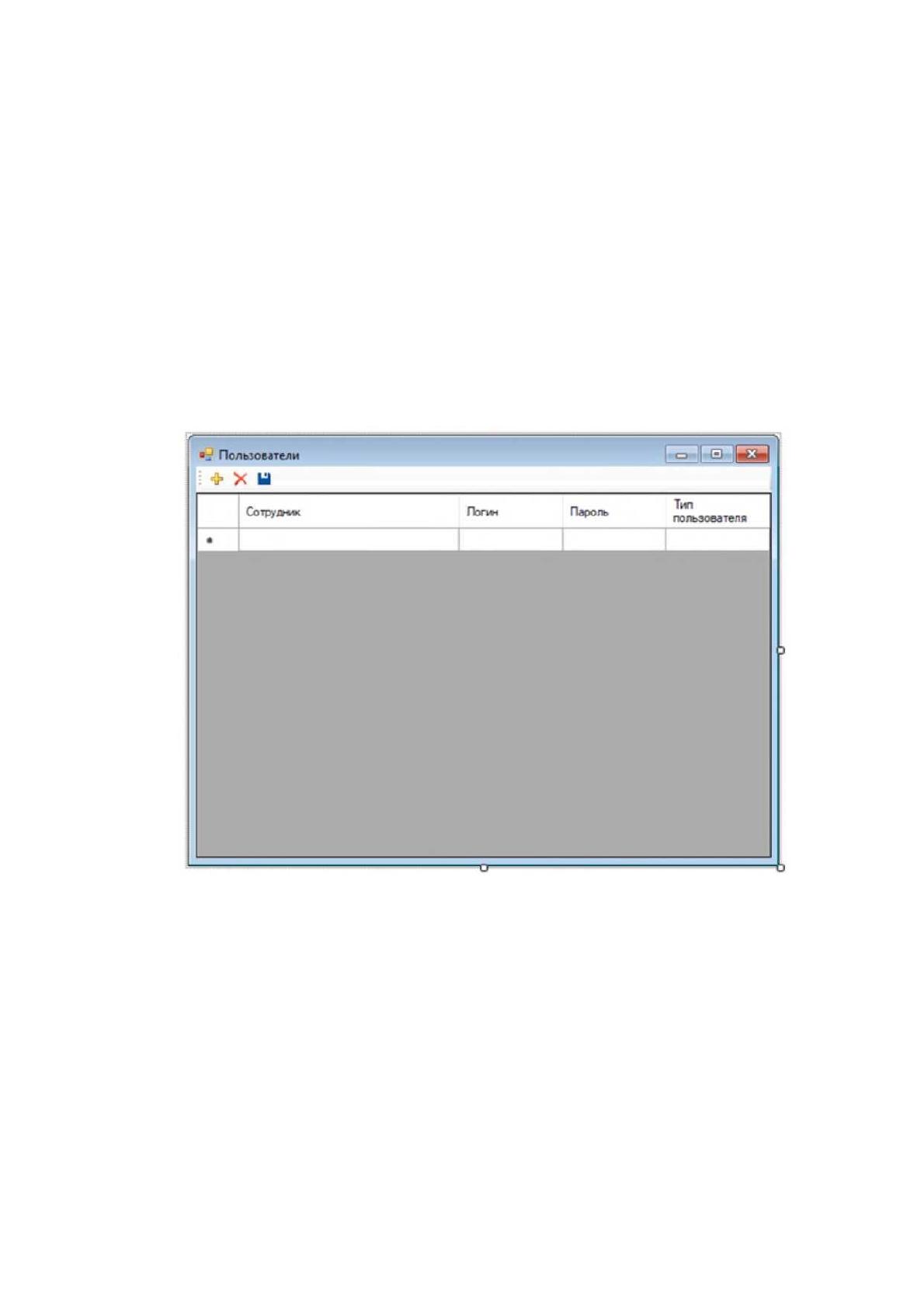

ввода, показанная на рисунке 2.8.
Данная форма позволяет просматривать элементы справочника в
табличном виде. Для работы со справочником доступны следующие
функции:
- добавление информации о пользователе;
- редактирование информации о пользователе;
- удаление информации о пользователе.
Рис. 2.8 Макет формы для редактирования справочника скидок
Входными документами для информационной системы являются:
- договор аренды;
- платежный документ.
Информация, содержащаяся в этих документах сохраняется в
таблицы базы данных. Структура входной информации договора аренды
описана в таблице 2.12.
48
Таблица 2.12
Атрибуты входного документа «Договор аренды»
Наименовани
е
Описание
Тип
Номер договора
Номер договора
Строка
Дата начала
Дата начала аренды
Дата окончания
Дата окончания аренды
Общая
стоимость
Общая стоимость аренды
Арендатор
Наименование арендатора
Помещение
Шифр помещения
Сотрудник
Сотрудник, заключивший
договор
Оплата
Статус оплаты
Строка
Для ввода информации по договору разработаны две формы:
- форма общего списка договоров;
- форма информации по выбранному договору.

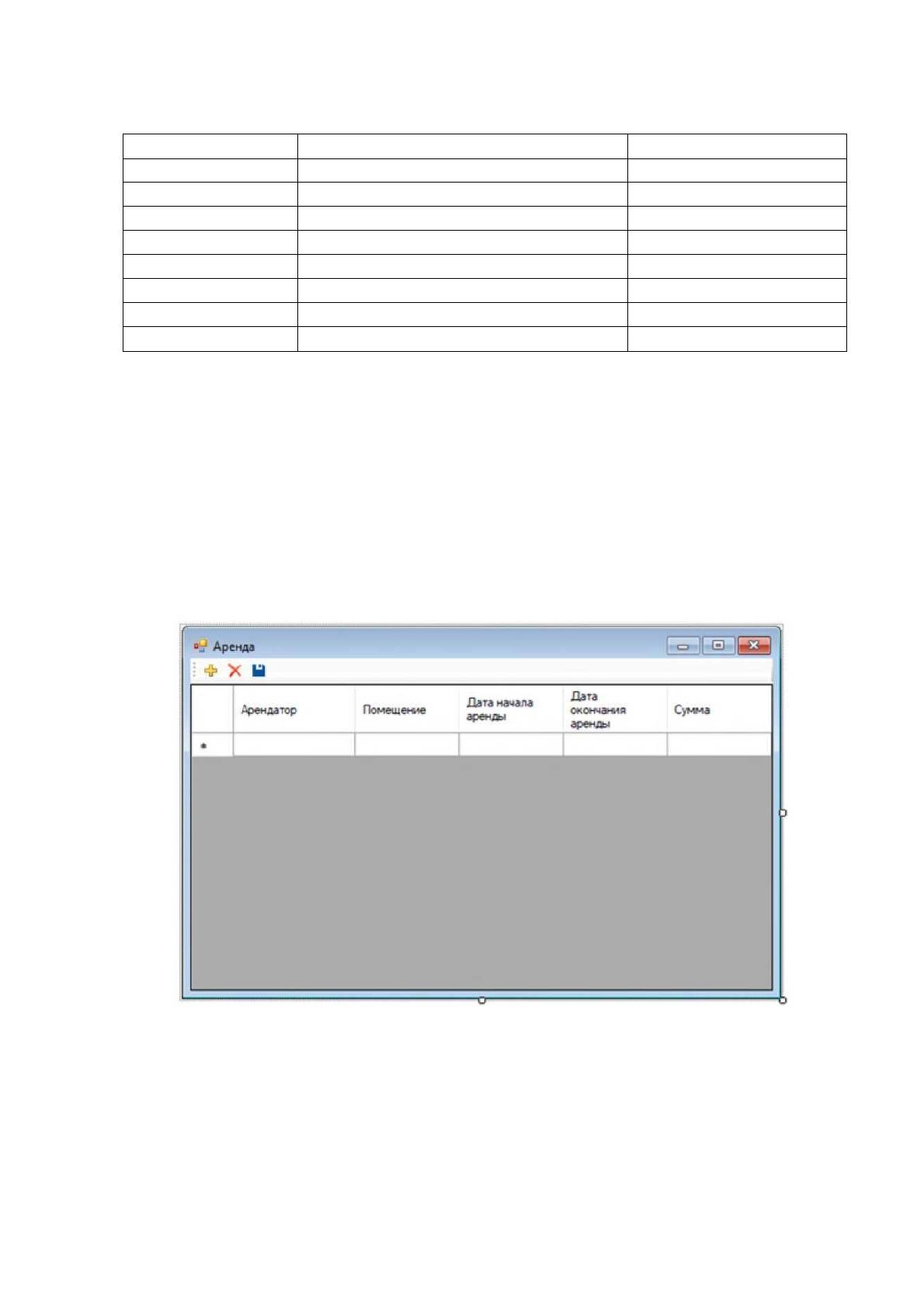

Макет формы общего списка договоров представлен на рисунке 2.9.
Эта форма позволяет просматривать все введенные в информационную
систему факты оплаты.
Рис. 2.9 Макет формы общего списка договоров
Форма информации по выбранному договору позволяет внести или
откорректировать данные договора. Макет этой формы представлен на

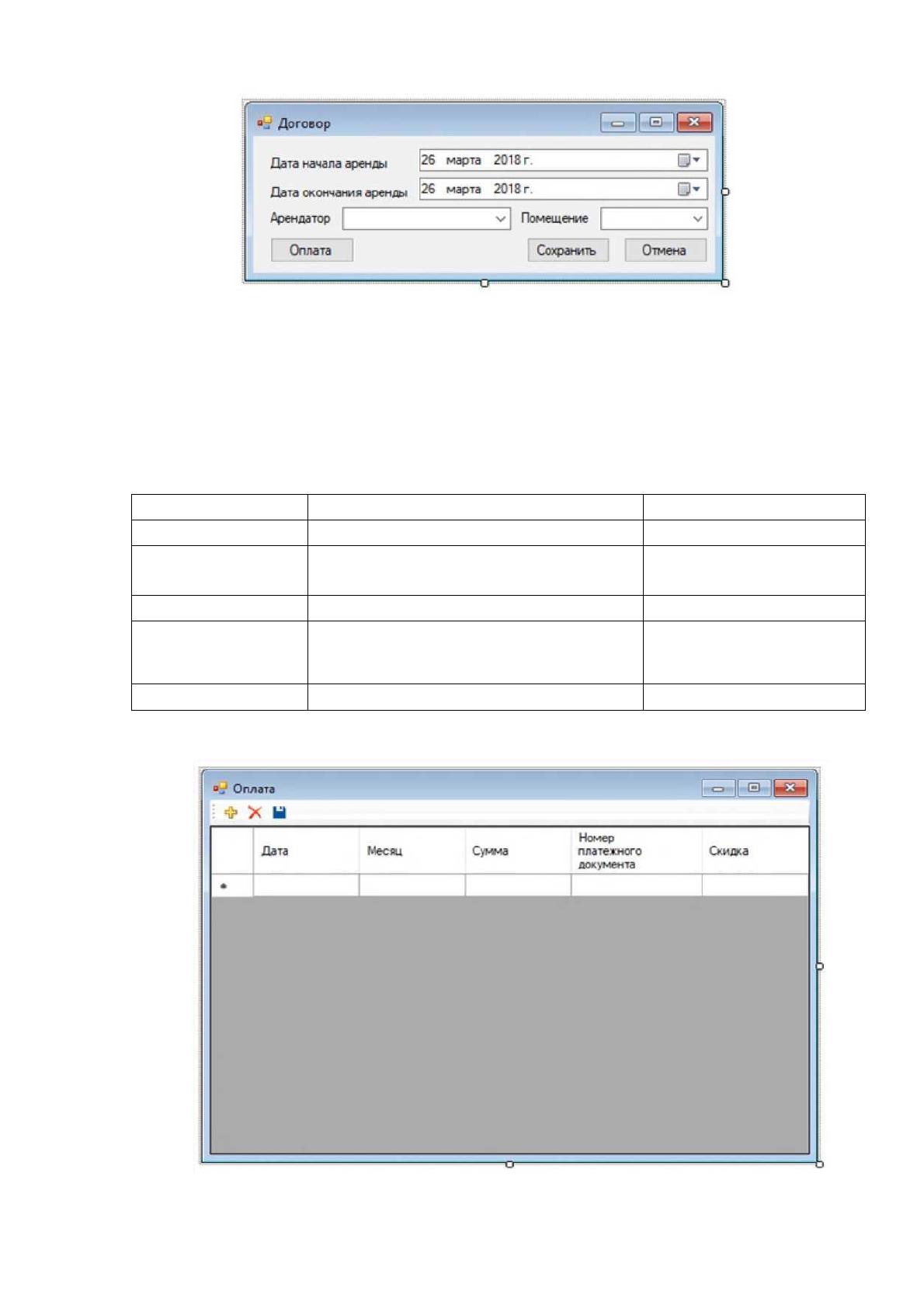

рисунке 2.10.
49
Рис. 2.10 Макет формы для редактирования информации по
договору
Структура входной информации по оплате аренды представлена в
таблице 2.13.
Таблица 2.13
Атрибуты входного документа «Оплата»
Наименование
Описание
Тип
Дата оплаты
Дата оплаты
Дата
Месяц
Месяц оплаты, если оплачивается
частями
Число
Сумма
Сумма оплаты
Число
Номер
платежного
документа
Номер платежного документа
Число
Скидка
Скидка
Число
Для ввода оплаты предусмотрена форма, показанная на рисунке 2.11.
Рис. 2.11 Макет формы списка оплат
50
Разработанные структуры справочников и входных документов
позволяют хранить в информационной системе всю необходимую
информацию и оперировать ею.
2.2.3 Характеристика результатной информации
В информационной системе предусмотрены четыре отчетные
формы:
- истекающие договора;
- свободные помещения;
- неоплаченная аренда;
- напомнить об оплате.
Для каждого из отчетов разработана оконная и печатная форма.
Отчет «Истекающие договора» содержит выборку из базы данных, в
которую входят договора, срок которых истекает менее чем через две

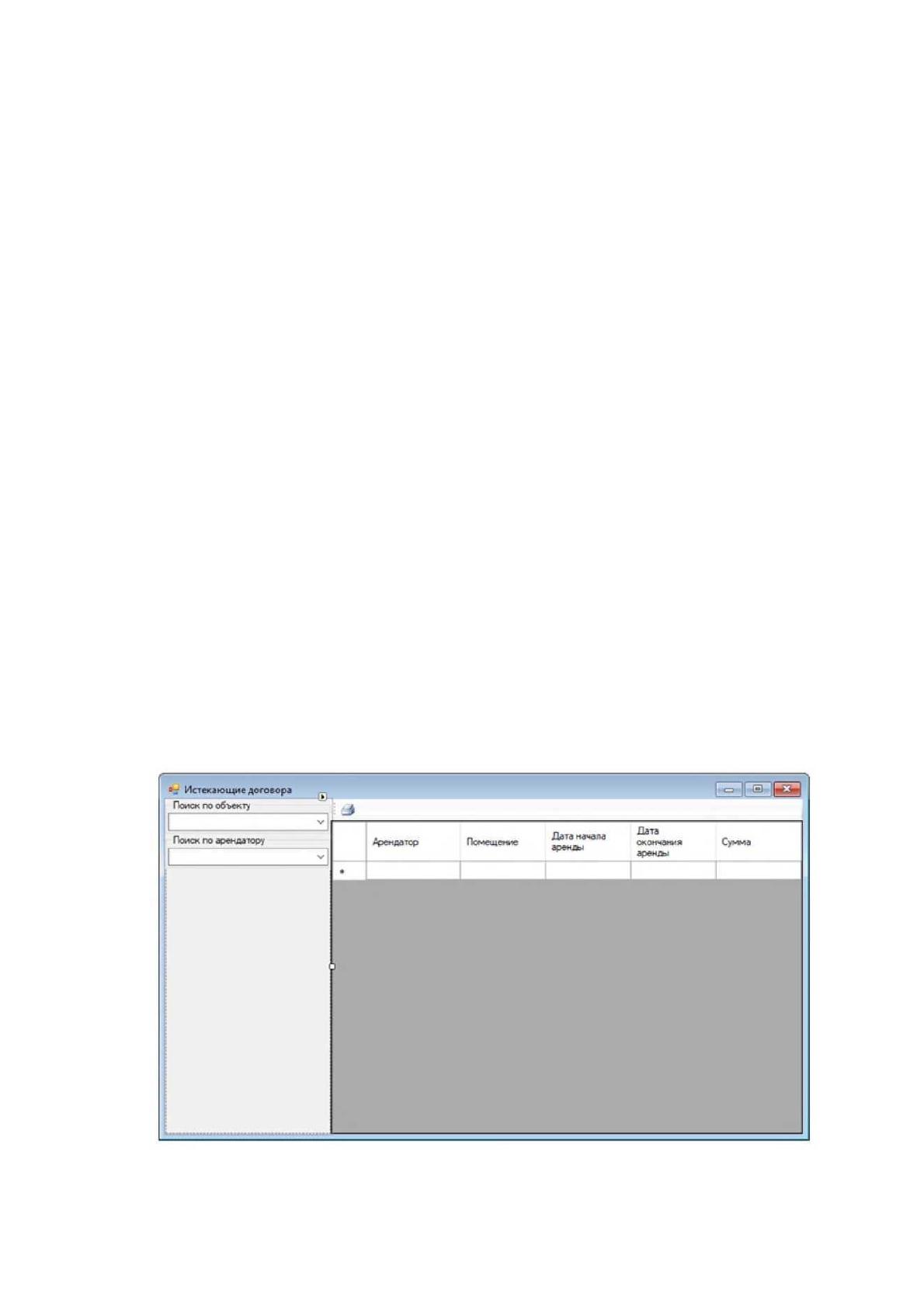

недели. На рисунке 2.12 представлена оконная форма отчета.
Рис. 2.12 Макет формы отчета «Истекающие договора»
51
Отразившиеся в выборки договора можно фильтровать по зданию, в
котором располагаются помещения, а также по наименованию арендатора.
Информация для этого отчета выбирается из таблицы «Lease» базы
данных.
Отчет «Свободные помещения» отражает список помещений, в
настоящее время не имеющих арендаторов. Оконная форма этого отчета

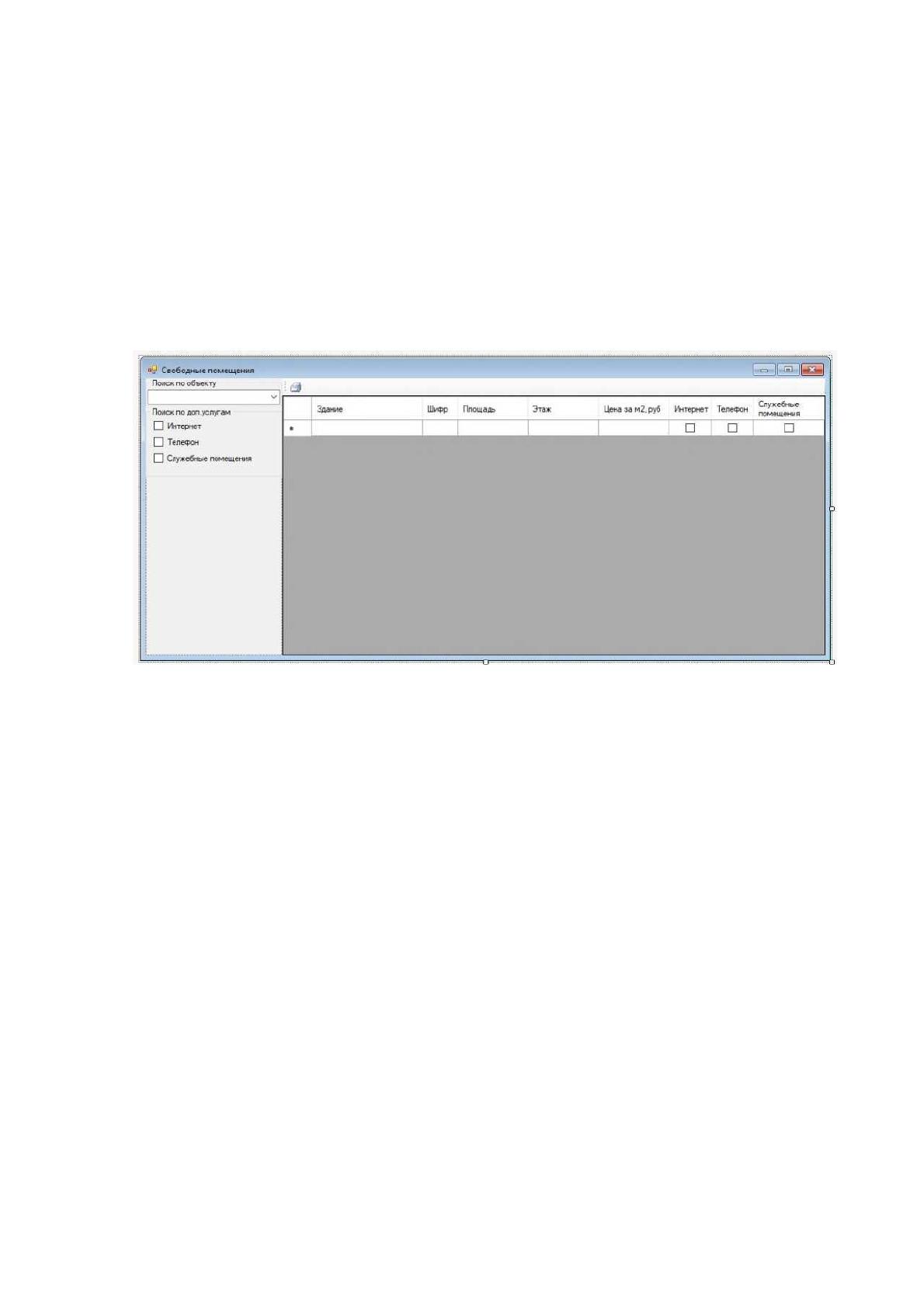

показана на рисунке 2.13.
Рис. 2.13 Макет формы отчета «Свободные помещения»
Для попавших в отчет помещений можно применить фильтры:
- выбрать помещения определенного объекта;
- выбрать помещения с определенной дополнительной услугой.
Информация для данного отчета выбирается из таблицы «Room».
Отчет «Неоплаченная аренда» выбирает из базы данных договора по
которым не была получена оплата по истечении пяти дней с момента
начала действия периода аренды. Макет оконной формы отчета

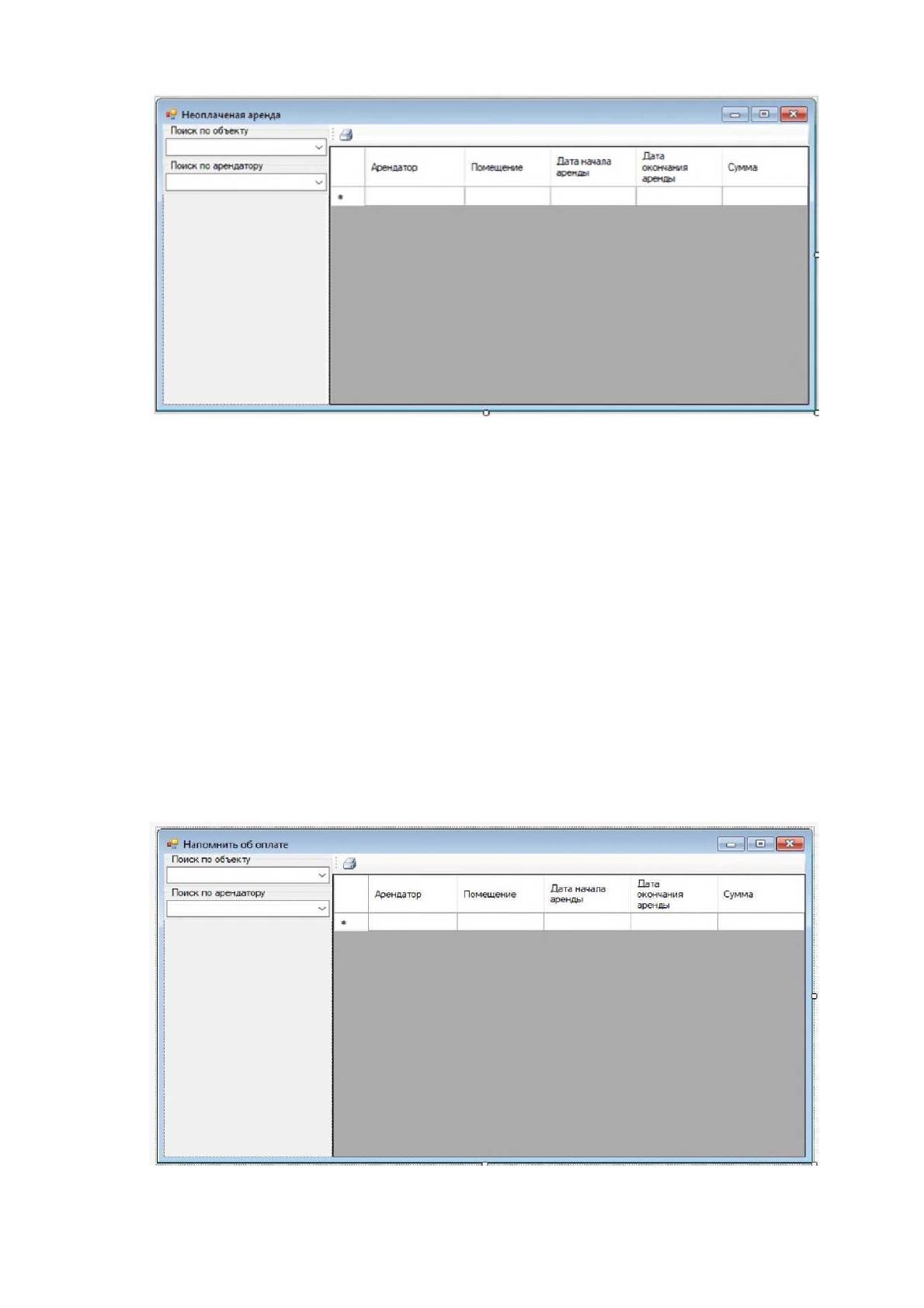

представлен на рисунке 2.14.
52
Рис. 2.14 Макет формы отчета «Свободные помещения»
Отразившиеся в выборки договора можно фильтровать по зданию, в
котором располагаются помещения, а также по наименованию арендатора.
Информация для этого отчета выбирается из таблиц «Lease» и
«Payment» базы данных.
Отчет «Напомнить об оплате» выбирает из базы данных
действующие договора, по которым оплата происходит помесячно.
Выбираются договора, оплата по которым истекает через неделю или
менее. Макет формы отчета представлена на рисунке 2.15.
Рис. 2.15 Макет формы отчета «Напомнить об оплате»
53
Отразившиеся в выборки договора можно фильтровать по зданию, в
котором располагаются помещения, а также по наименованию арендатора.
Информация для этого отчета выбирается из таблиц «Lease» и
«Payment» базы данных.
Каждый из представленных отчетов можно экспортировать в файл
формата Word и распечатать.
2.3 Программное обеспечение задачи
2.3.1 Общие положения (дерево функций и сценарий диалога)
Рассматриваемая в выпускной квалификационной работе
информационная система обладает функциями, которые можно разделить
на два больших подмножества:
- основные функции, к которым относятся функции заполнения
справочников, учет договоров аренды, учет оплаты аренды, напоминание о
предстоящих событиях, построение отчетов;
- служебные функции, к ним относятся авторизация пользователя,
помощь, настройка подключения к базе данных.
Все функции информационной системы представлены в дереве

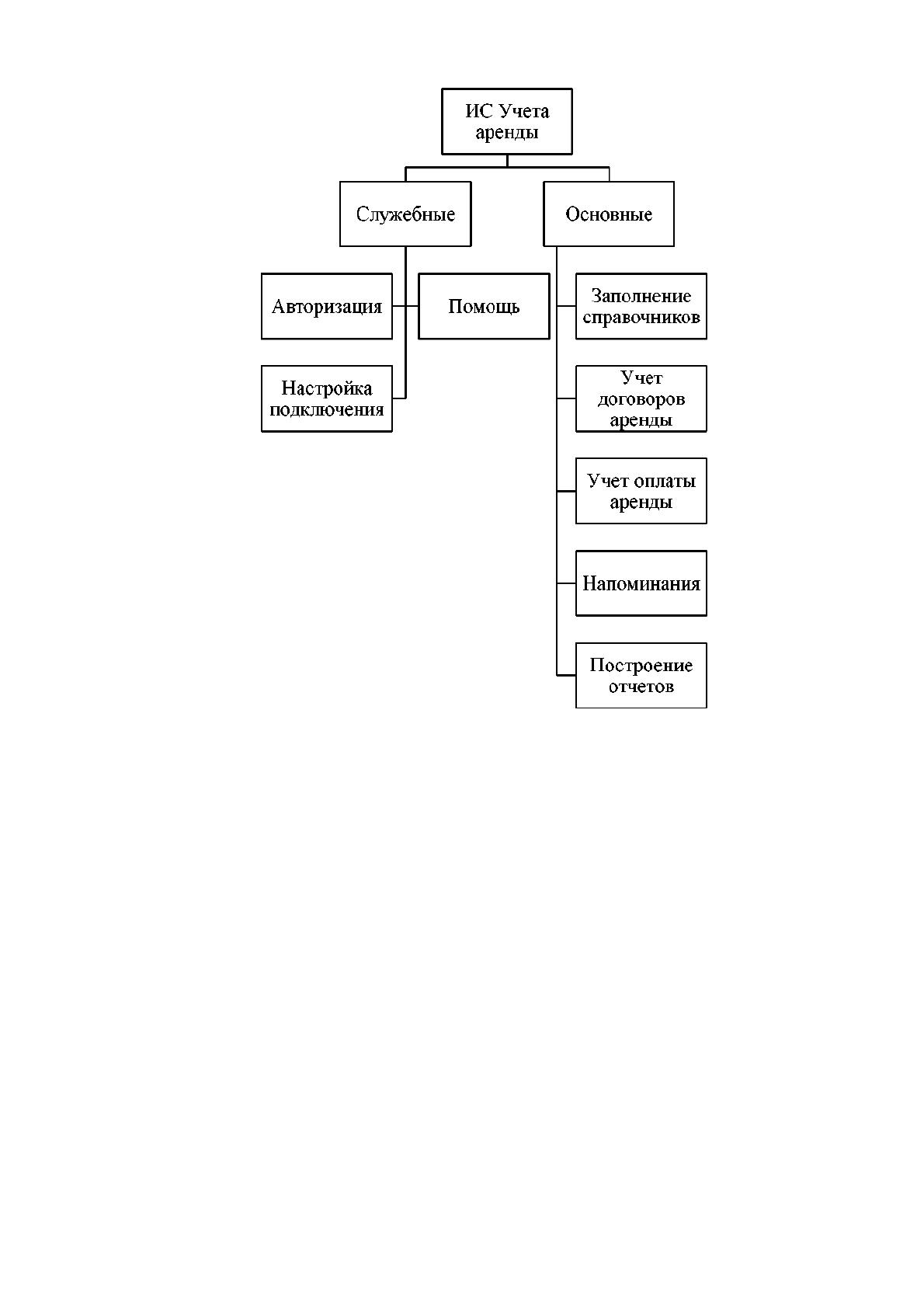

функций, представленном на рисунке 2.16.
54
Рис. 2.16 Дерево функций
55
Для доступа к функциям информационной системы разработан
сценарий диалога, он представлен на рисунке 2.17.
Главное меню программы содержит семь пунктов верхнего уровня:
- файл - содержит функцию для выхода из информационной
системы;
- аренда - содержит пункты меню для управления договорами
аренды;
- объекты - содержит доступ к функциям управления объектами и
помещениями;
- прайс - содержит функции для управления ценами;
- сервис - этот пункт меню доступен только для пользователей с
уровнем доступа «Администратор», в этом пункте собраны функции
работы со справочником сотрудников и пользователей, а также настройки
подключения к базе данных;
- отчеты - содержит функции для формирования отчетов;
- помощь - содержит функцию для предоставления информации о
программе.
Каждый из пунктов меню содержит подпункты, соответствующие
определенным функциям информационной системы.
