В случае возникновения ошибки связанной с подключением к базе данных,
необходимо проверить строку подключения и при необходимости
подкорректировать её в зависимости от конфигурации вашего компьютера (в
частности, при необходимости, заменить «SQLEXPRESS2005» на имя вашего
экземпляра Microsoft SQL Server). После корректировки строки подключения под
ваши текущие параметры необходимо проверить подключение, нажав кнопку
«Тест подключения». В случае успешного подключения приложение выведет
сообщение «Подключение успешно установлено». В случае ошибки – будет
выведено описание ошибки.
Также в настройках можно выполнить очистку базы данных (все
накопленные статистические сведения о сетевом трафике будут удалены).
Адрес «0.0.0.0» - означает, что пакеты будут приниматься со всех IP
адресов.

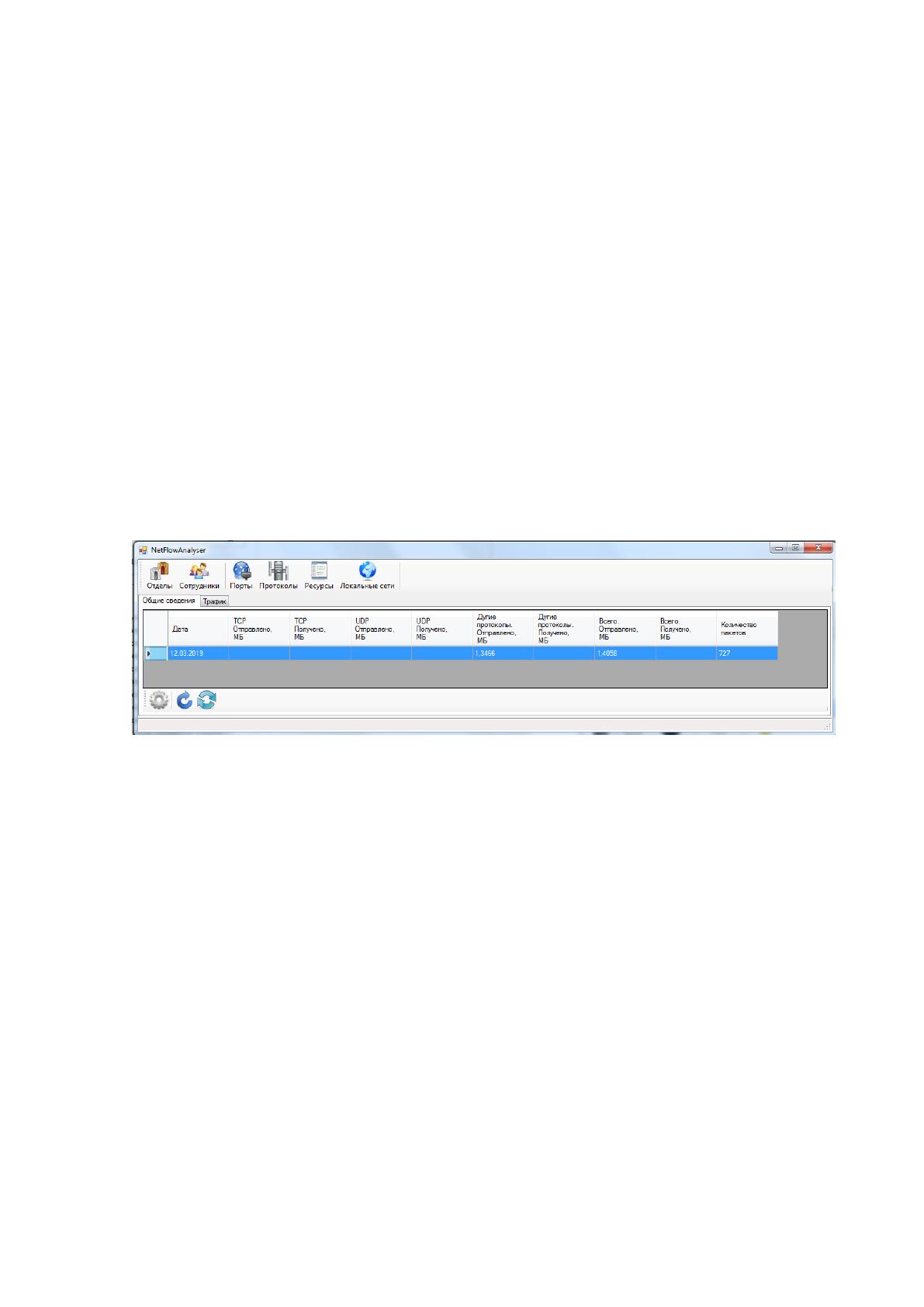

Рисунок 2.27 Главное окно анализатора
Анализатор группирует накопленные коллектором сведения по трем
категориям:
Общие сведения (общий трафик);
Сотрудники (компьютеры в локальной сети);
Порты (перечень портов);
Протоколы (перечень протоколов);
Ресурсы (перечень ресурсов);
Отделы (перечень отделов);
Локальные сети (список локальных сетей).
Анализатор позволяет фильтровать сведения, отображаемые в таблицах и
на диаграммах. Для категории «Общие сведения» мы можем указать
интересующий диапазон дат, в результате формируется список используемого
трафика за каждую дату выбранного диапазона, содержащий следующие графы:
Объем принятого трафика в МБ по протоколу TCP;
Объем отправленного трафика в МБ по протоколу TCP;
Объем принятого трафика в МБ по протоколу UPD;
Объем отправленного трафика в МБ по протоколу UPD;
Объем принятого трафика в МБ по другим протоколам;
Объем отправленного трафика в МБ по другим протоколам;
Объем принятого трафика в МБ всего;
Объем отправленного трафика в МБ всего;
Общее количество пакетов.
Для категорий «Источники» и «Приемники» мы можем выбрать
интересующую нас дату и указать фильтр IP адресов, что позволит выделять
адреса «Источников» и «Приемников» и отображать диаграммы только для них.

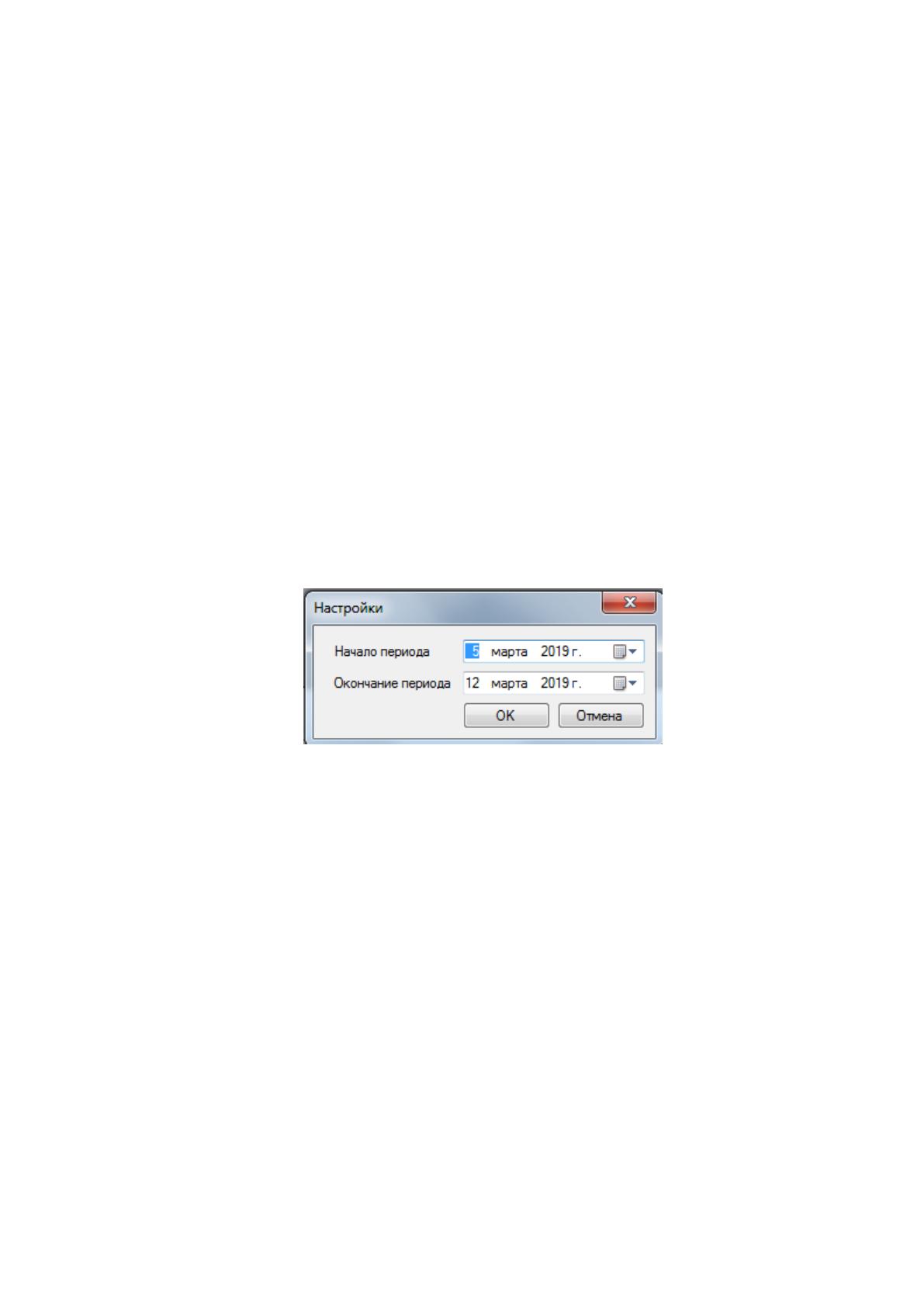

Рисунок 2.28 Фильтр для категории «Общие сведения»
Список IP адресов можно копировать из таблицы (рисунок 2.12).

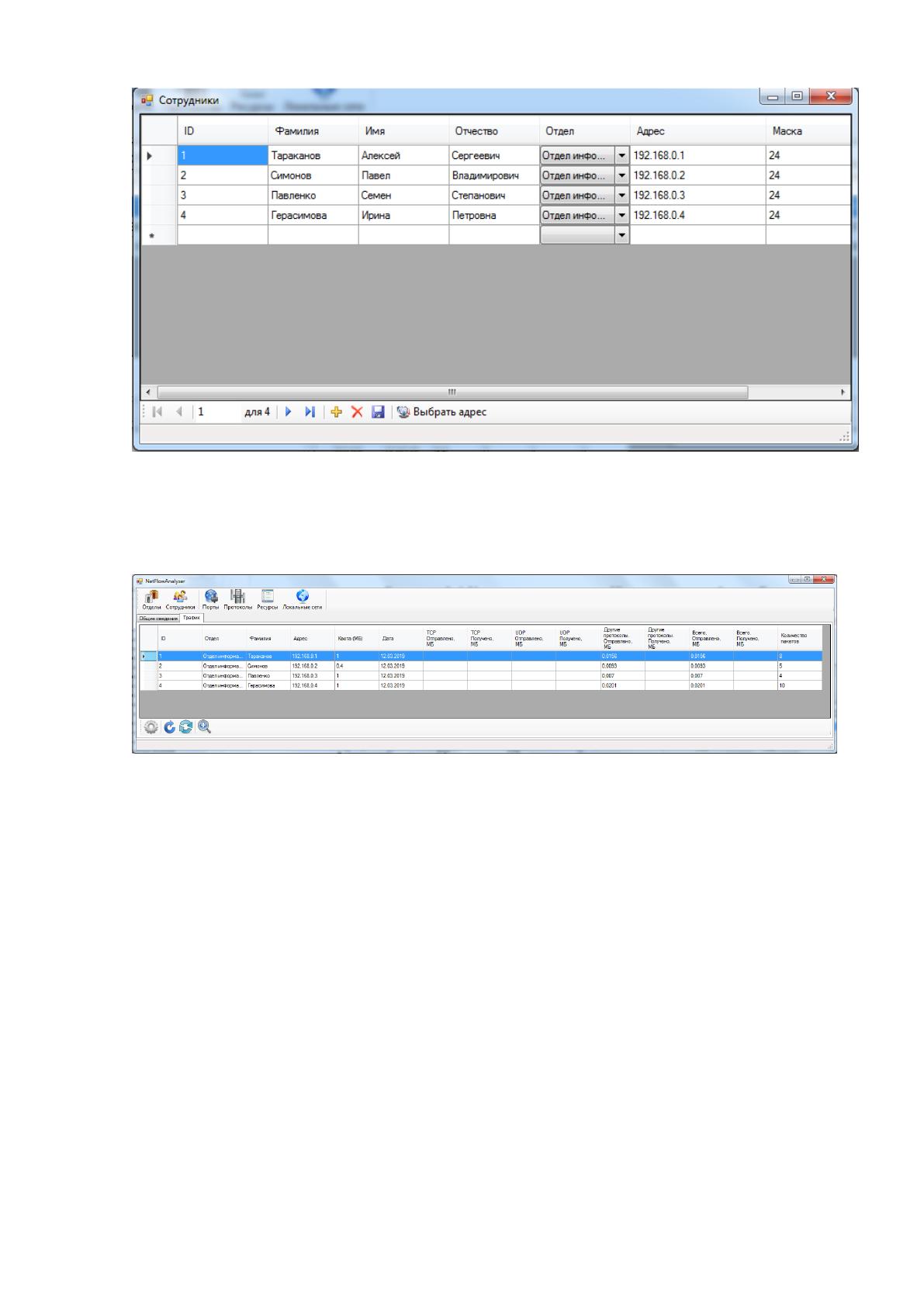

Рисунок 2.29 Копирование списка IP адресов из таблицы
Во вкладке «Трафик» приведена статистика использования трафика для
каждого пользователя (рисунок 2.30).
Рисунок 2.30 Вкладка «Трафик»
В данной таблице приведена статистика использования трафика каждым
пользователем ЛВС с разбивкой по тем же графам, что и в общей статистике. При
этом строка, в которой приведены данные пользователя, превысившего
установленную квоту, выделяются синим цветом.
При нажатии кнопки с изображением лупы приводится подробная
статистика использования трафика (Рисунок 2.31).

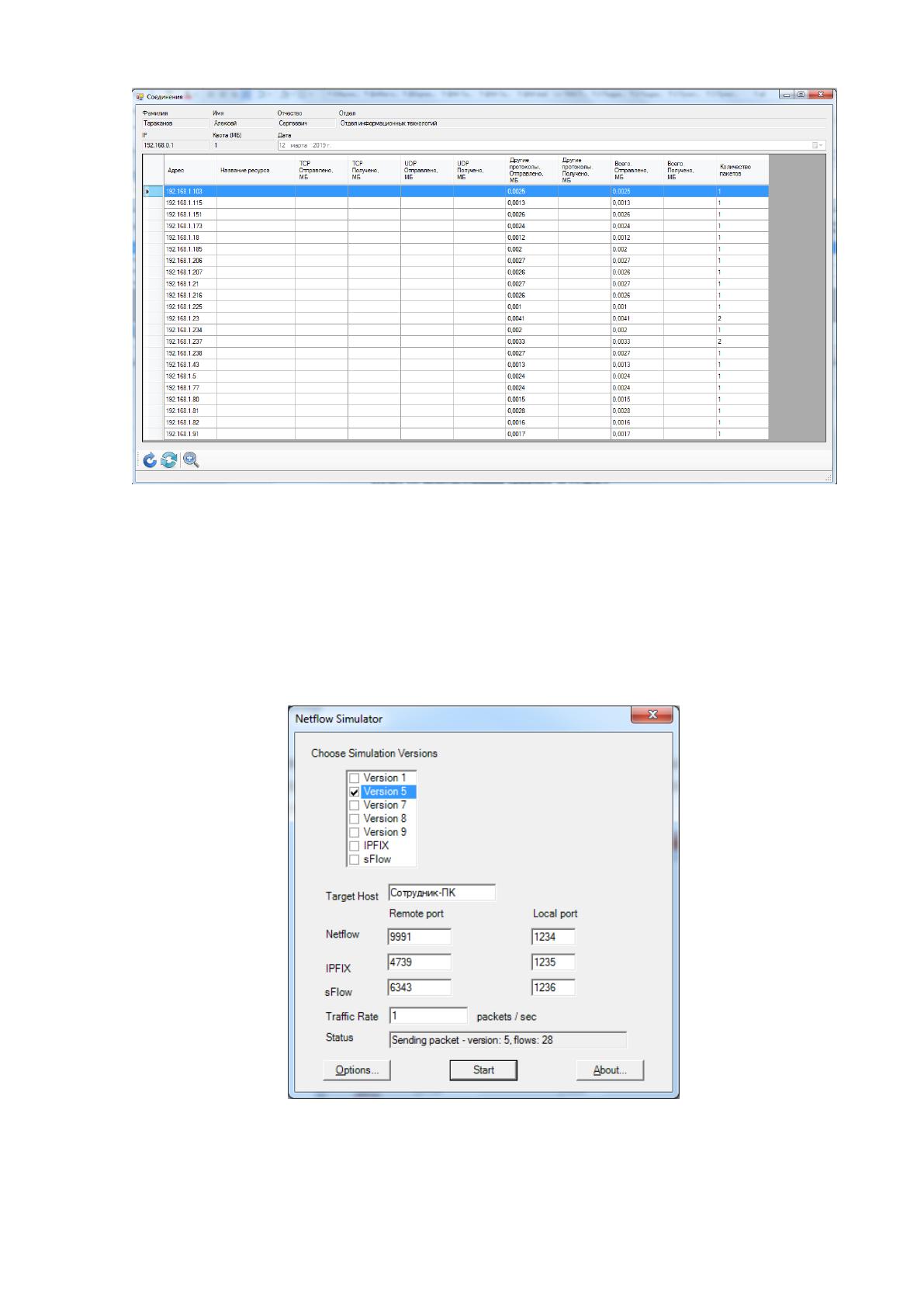

Рисунок 2.31 Подробная статистика использования трафика
Симулятор
Для генерации тестового потока NetFlow пакетов был использован
следующий симулятор (рисунок 2.32). Для тестирования системы необходимо
выбрать «Version 5» и нажать «Start». После этих действий запускается
генерация.
Рисунок 2.32 Главное окно симулятора
Файлы конфигурации
Файл конфигурации коллектора
<?xml version="1.0" encoding="utf-8" ?>
<configuration>
<appSettings>
<add key="ShowReceiveInfo" value="True" />
<add key="CollectorPort" value="9991" />
<add key="SensorAddress" value="0.0.0.0" />
<add key="NetFlowCollectorBase" value="Data
Source=.\SQLEXPRESS2005;AttachDbFilename=|DataDirectory|\base.mdf;Initial
Catalog=NetFlowDB;Integrated Security=True" />
</appSettings>
<connectionStrings>
</connectionStrings>
</configuration>
Строка подключения к базе данных:
Data
Source=.\SQLEXPRESS2005;AttachDbFilename=|DataDirectory|\base.mdf;Initial
Catalog=NetFlowDB;Integrated Security=True"
Файл конфигурации анализатора
<?xml version="1.0" encoding="utf-8" ?>
<configuration>
<configSections>
</configSections>
<connectionStrings>
<add name="NetFlowAnalyser.Properties.Settings.baseConnectionString"
connectionString="Data Source=.\sqlexpress2005;Initial
Catalog=NetFlowDB;Integrated Security=True"
providerName="System.Data.SqlClient" />
</connectionStrings>
<startup>
<supportedRuntime version="v4.0" sku=".NETFramework,Version=v4.5"
/>
</startup>
</configuration>
Строка подключения к базе данных:
connectionString="Data Source=.\sqlexpress2005;Initial
Catalog=NetFlowDB;Integrated Security=True
Таблица 2.20
Описание основных параметров в строке подключения
Параметр
Значение
Data Source
Источник данных. Имя экземпляра
Microsoft SQL Server. Значение
выглядит так «.\SQLEXPRESS2005».
«.\» говорит приложению, что сервер
располагается на текущей машине.
Вместо точки может быть IP адрес из
локальной сети.
Значением свойства «Data Source»
также может быть как имя сервера, так
и IP адрес.
Initial Catalog
Имя, под которым база данных
зарегистрирована на сервере Microsoft
SQL.
AttachDbFilename
Путь к файлу базы данных.
Integrated Security
Встроенная проверка прав доступа
(Проверка прав доступа Windows).
Строка подключения коллектора отличаются от строки подключения
анализатора наличием параметра «AttachDbFilename». Это связано с тем, что
коллектор регистрирует базу данных на сервере Microsoft SQL Express (для этого
и необходим запуск коллектора от имени администратора).
3 Обоснование экономической эффективности проекта
3.1 Выбор и обоснование методики расчёта экономической
эффективности
За все время функционирования и создания различных информационных
систем принято выделять несколько общих принципов их экономического
обоснования и организации этих процессов. В любом случае оценка
экономической эффективности такой информационной системы должна быть
комплексной и обязательно учитывать все социальные, экономические,
экологические и другие особенности принимаемых решений.
Основной целью экономического обоснования рассматриваемой
информационной системы будет количественное и качественное обоснование
экономической целесообразности разработки или модернизации
информационной системы, а также определение главных экономических и
организационных условий для ее успешного функционирования.
При разработке отдельных компонентов или элементов информационной
системы, то результаты экономического анализа составляются непосредственно
по ним. Важно помнить, что в любом процессе проектирования ИС обязательно
содержится несколько аспектов экономического обоснования.
Программное обеспечение занимает особое место в составе комплексного
средства автоматизации. Оно также включает в себя программные модули или
отдельные пакеты программ, разработанные для использования другой
информационной системой (заимствованные), или созданные для широкого
использования в разных информационных системах (другими словам –
универсальные), или абсолютно стандартные для различных сфер применения
компьютеров. Помимо такого типа программного обеспечения почти в каждой
информационной системе имеются оригинальные, специально созданные
программы и алгоритмы, которые необходимы для нормальной работы данной
информационной системы. Важно всегда выделять процесс создания ПО из
общего процесса разработки автоматизированной системы и определять его с двух
позиций:
Прикладной, поскольку создаваемые программные продукты можно
использовать независимо от основной системы;
Системной, т.к. создается программное обеспечение.
Для правильного планирования процесса создания ПО и расчета его
стоимости важно определить трудоемкость разработки программных средств.
Распределение труда в процессе разработки ПО всегда вызывает огромные
трудности, как и любое другое нормирование творческой деятельности, элементы
которой могут определяться только на основе экспертных оценок опытных
программистов, либо жесткими и неизменными сроками реализации всего
проекта, что IT-специалиста находить решение. Творческая часть труда
программистов нормированию поддается, но точность этих норм имеет большой
разброс и зависит от ряда факторов. Только на основе опытно-статистических
данных от разных фирм, занимающихся программированием, были разработаны
несколько методов расчета трудоемкости разработки ПО.
В основе расчета экономической эффективности данного диплома лежит
обычное сравнение двух вариантов решения одной задачи: нового и
существующего. Базовый вариант позволяет автоматизировать лишь часть
процессов учета, предлагаемая же модель предоставляет полную автоматизацию
процесса.
Суммарная экономическая эффективность обычно складывается из пары
составляющих:
Косвенного эффекта, характеризующегося повышением точности и
правдивости данных, увеличением максимальных объемов обрабатываемых
данных;
Прямого эффекта, который позволяет сократить время на обработку
и получение информации, уменьшением трудоёмкости процесса работы и затрат
на обработку производимых операций.
Чтобы рассчитать прямой эффект, рассмотрим показатели трудовых и
стоимостных затрат.
К трудовым показателям можно отнести следующие:
Абсолютное уменьшение трудовых затрат (T) (час), которое
рассчитывается по формуле:
T = T
0
– T
1,
(3.1)
где T
0
– базовый вариант трудозатрат на обработку данных (час),
T
1
– расчет трудозатрат на обработку данных по предлагаемому варианту
(час);
Параметр относительного уменьшения трудозатрат (К
т
) (%), для
подсчета которого используется формула:
К
T
= T / T
0
* 100%;
(3.2)
Индекс повышения производительности или уменьшения
трудозатрат (Y
T
), который можно высчитать по формуле:
I
T
= T
0
/ T
(3.3)
К стоимостным параметрам обычно относят:
Абсолютное уменьшение стоимости затрат (С) (руб.), выводимое
по формуле:
С = С
0
– С
1
,
(3.4)
где С
0
равно стоимостным затратам (в рублях) по базовому варианту
обработку данных,
С
1
выражает стоимостные затраты (в рублях) на реализацию обработки
данных по предлагаемому варианту;
Коэффициент относительного уменьшения стоимостных расходов
(К
С
) (%), выражающийся формулой:
К
С
= С / С
0
* 100%;
(3.5)
Индекс повышения производительности или уменьшения
трудозатрат (Yс), который можно высчитать по формуле:
I
С
= С
0
/ С
(3.6)
Подсчет вышеперечисленных показателей позволяет предположить
вычисление частных показателей, например:
Трудоемкость отдельно взятой i-ой операции (Т
i
):
T
i
= V
i
/ N
i
,
(3.7)
где V
i
выражает объем выполняемых на i-ой операции работ (действий или
символов),
N
i
равняется норме выполнения объема работ на каждой i-ой операции в
один час;
Стоимостные затраты на реализацию каждой i-ой операции (С
i
):
С
i
= C
з/п
+ С
нр
= T
i
* Р
i
* (1+ К
нр
),
(3.8)
где C
з/п
является стоимостными расходами на заработную плату сотруднику,
выполнившему каждую i-ую операцию (руб.);
С
нр
выражает сумму накладных расходов (руб.);
Р
i
рассчитывает часовую тарифную ставку сотрудника, реализующего i-ую
операцию (руб.);
К
нр
выражает коэффициент финансовых потерь, возникающих при
выполнении i-ой операции;
Суммарная стоимость машинной работы по времени:
С
машвр
=
M
m
машраб
m
врмаш
m
tC
1
..
)*(
,
(3.9)
где
врмаш
m
C
.
является стоимостью работы за каждую единицу времени на m-
ом компьютере;
машраб
m
t
.
выражает общую продолжительность работы m-того компьютера.
Для расчета трудозатрат на обработку данных по базовому варианту (T
0
)
(час) используют следующую формулу:
i
ТТ
0
0
,
(3.10)
где Т
0i
определяет трудоемкость реализации i-ой операции при базовом
варианте решения задачи.
Для подсчета трудозатрат на обработку данных по предлагаемому варианту
(T
1
) (час) нужно пользоваться следующим алгоритмом:
j
ТТ
1
1
,
(3.12)
где Т
1j
является трудоемкостью исполнения j-ой операции для
предлагаемого варианта решения.
Чтобы просчитать стоимостные затраты на обработку данных по
проектному варианту (С
1
) (руб.), используется формула:
j
СС
11
+ С
1 машвр
, + К
экпс
,
(3.13)
где С
1j
отражает стоимостные затраты на реализацию j-ой операции для
предлагаемого варианта решения.
