1.1.3 Программная и техническая архитектура ИС предприятия
На предприятии находится две ИС, которые в процессе своего
функционирования не пересекаются. Первая это система ИТСО (инженерно-
технические средства охраны), вторая это рабочая сеть для сотрудников
компании.
Система ИТСО-это комплекс программно-аппаратных средств
безопасности. Система безопасности предприятия установлена на всей
территории предприятия, общей протяжённостью порядка 2 км. Схему
расположения оборудования можно рассмотреть в приложении 1.
Основное оборудование и программное обеспечение(ПО) используемое в
системе ИТСО указано в таблице 1.3.
Таблица 1.3
Оборудование ИТСО
Наименование
Характеристики
Коммутатор D-link
DES-1210-28P/C
24 порта Ethernet 100 Мбит/с
2 uplink/стек/SFP (до 1 Гбит/с)
поддержка PoE/PoE+
установка в стойку
IEEE 802.1q (VLAN), IEEE 802.1p (Priority tags), IEEE 802.1d (Spanning Tree), Jumbo
Frame, автоопределение MDI/MDIX
16 МБ встроенная память, 128 МБ RAM
размеры 440 x 44 x 250 мм
два комбо-порта RJ45\SFP; два дополнительных порта RJ45 10/100/1000Base-T;
бюджет PoE 193 Вт
Программное
обеспечение:
комплекс рабочего
места оператора
Модуль, обеспечивающий верификацию сотрудников для контроля соответствия
сотрудника его личным данным (Установлен на сервер АРМ «Орион Про»)
Программно-
аппаратный комплекс
систем безопасности-
регистратор системы
интеграции.
Аппаратная часть в стойку 19”:
1.Платформа Supermicro Server SYS-5017A-EF(X9SAA-F, 504-203B)(Intel Atom
S1260;2C/4T, Up to 8GB ECC DDR3 1066/1333MHz on 1xSO-DIMM, SVGA, 1xPCI32,
SATA HDD 3/5” RAID, 2xGbLAN, IPMI,1U Rack mount, 200W
2.Память DDR-III SO-DIMM 4096 Mb Kingston KVR16LSE11/4 CL11 1/35V
3. Жесткий диск HDD 500Gb Toshiba SATA III 7200 32 Mb cashe
ПО общее:
13
1.Windows Svr Str 2012 R2x64 Russian p73-06283
2. Комплект Dr.Web ES
3. MS SQL Server Standart 2014
5.ПО АРМ «Орион Про»:
-модуль «Центральный сервер»
-модуль «Администратор базы данных»
-модуль «Оперативная задача» АРМ «Орион Про» (модуль «Ядро опроса)+ модуль
«Монитор Системы») с ключом защиты-[17].
Программно-
аппаратный комплекс
систем безопасности
клиент системы
управления доступом
Аппаратная часть в стойку 19”:
1.Платформа Supermicro Server SYS-5017A-EF(X9BAA-F, 504-203B)(Intel Atom
S1260;2C/4T, Up to 8GB ECC DDR3 1066/1333MHz on 1xSO-DIMM, SVGA, 1xPCI32,
SATA HDD 3/5” RAID, 2xGbLAN, IPMI,1U Rack mount, 200W
2.Память DDR-III SO-DIMM 4096 Mb Kingston KVR16LSE11/4 CL11 1/35V
3. Жесткий диск HDD 500Gb Toshiba SATA III 7200 32 Mb cashe
ПО общее:
1.Windows 7 Pro 64-bit Russian DSP 1 License OEI C
2.ПО АРМ «Орион Про»:
-модуль «Оперативная задача» АРМ «Орион Про» (модуль «Ядро опроса)+ модуль
«Монитор Системы») с ключом защиты.
ПО Учет рабочего
времени АРМ «Орион
Про»
Отчет по рабочему времени сотрудников конвертация в 1С.
ПО Генератор
отчетов
Модуль предназначен для формирования отчетов по тревогам и событиям за
определённый промежуток времени.
ПО Учет рабочего
времени АРМ «Орион
Про» для 1С
основной комплект.
УРВ для 1С:Предприятия 8
Видеокамера
BD3730M
Сенсор: 2 Мп, КМОП 1/1.9" SONY Exmor R, День/Ночь
Чувствительность: 0.002 лк (день) / 0.0002 лк (ночь) / 0.0001 лк (DSS @ 2fps)
Датчик освещенности: Аппаратный
Объектив: Сменный С/CS
Управление диафрагмой: АРД, DC-drive
Фокусировка: Моторизованная регулировка заднего фокуса (ABF), вручную
WDR: Аппаратный 2-кратный (до 120 дБ)
Шумоподавление: 2D/3DNR
Скорость затвора: От 1/1.5 до 1/10000 сек.
Считыватель
IronLogic Matrix-II
мод. Е (7745)
Рабочая частота: 125 кГц
Чтение идентификаторов: EM-Marine
Дальность чтения: 6-8 см
Напряжение питания: 8 - 18В постоянного тока
14
Потребление тока: 35мA
Световая и звуковая индикация: есть
Выходной интерфейс: Dallas Touch Memory (эмуляция DS1990A)
Максимальная длина линии от считывателя до контроллера:15 м
Турникет Т283 М1 IP
Напряжение питания: DC, В12
Ширина зоны прохода: мм550
Потребление тока: А1.5
Количество считывателей: шт. 2
Габаритные размеры: мм745х780х990
Контролируемые направления прохода: 2
Пропускная способность в режиме однократного прохода, чел/мин: 30
Интерфейс связи: Ethernet
Пропускная способность в режиме свободного прохода, чел/мин: 60
Диапазон рабочих температур:°С+1…+50
Источник вторичного
электропитания
SCAT-12-3.0
Тип источника питания: Импульсный
Производитель: Бастион
Выходное напряжение: 12В DC
Емкость каждого внешнего АКБ: 7
Емкость каждого встроенного АКБ: Нет
Информационные выходы: Нет
Кол-во внешних АКБ: 1
Кол-во встроенных АКБ: 0
Кол-во выходов для камер: 1
Кол-во мест под АКБ: 0
Материал корпуса: Пластик
Место под АКБ (А/ч): Нет
Место установки: В помещении
Номинальный ток 12В DC(А): 3

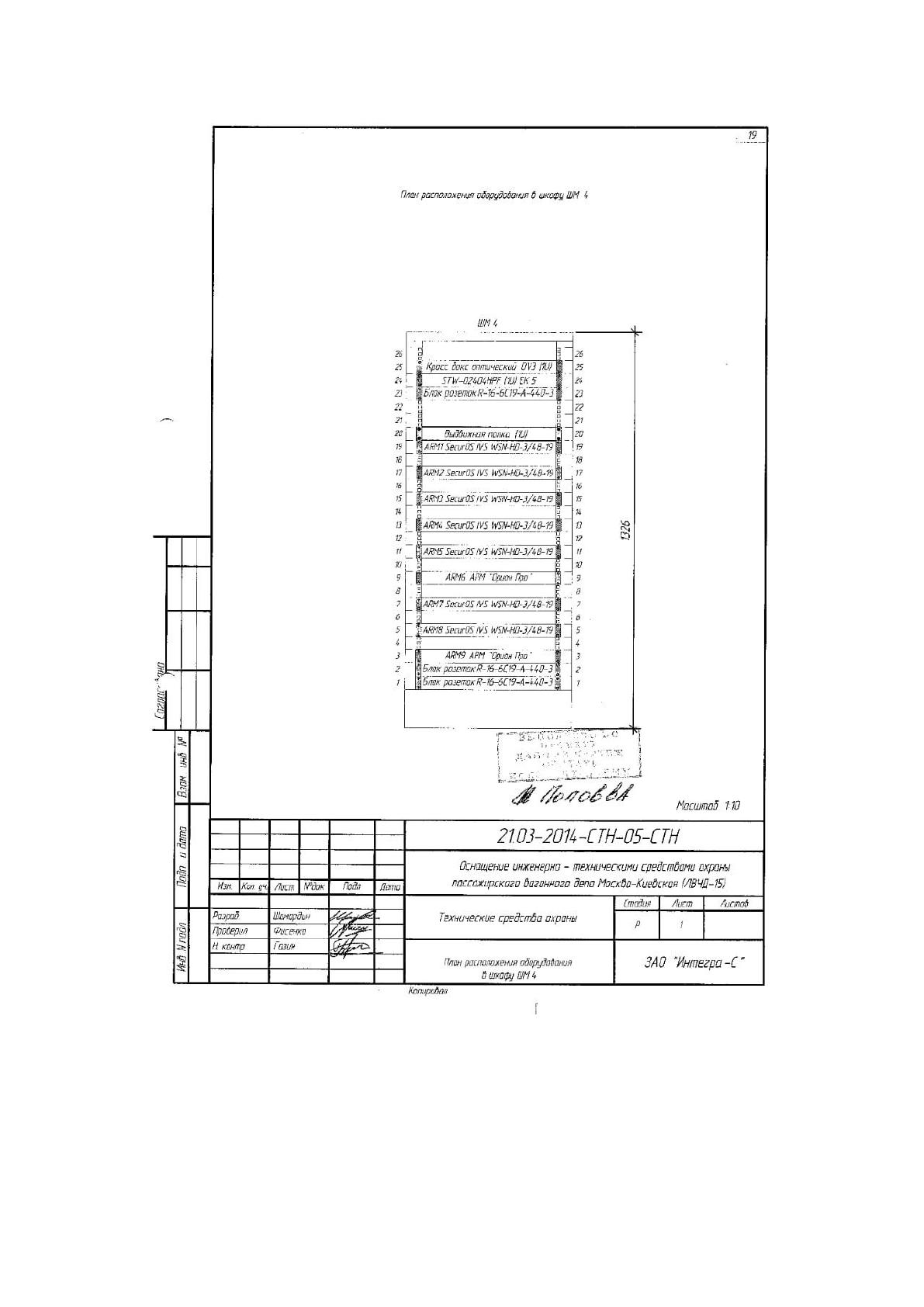

План расположения оборудования в шкафу систем ИТСО миожно рассмотреть
наприведеном ниже рисунке 1.3.
15
Рис.1.3 План расположения оборудования в шкафу
Так же для более полной картины и маштабов системы ИТСО, можно
рассмотреть план расположения оборудования на предприятии в приложение 1.
Данная информационная система предназначена для охраны территории
и контроля пропускного режима на объекте, находящемся в ведение
16
транспортной безопасности. В этой схеме основной интерес представляют
СКУД. Так как из данного узла мы будем получать основные сведения о
приходе и уходе сотрудников на место работы-[7].
Контроль прохода сотрудников фиксируется в программном комплексе АРМ
«Орион Про» и позволяет осуществлять интеграцию с программным
обеспечением 1С: Предприятие 8
В функции рабочей сети предприятия для организации сотрудников
входит:
-обмен почтовыми сообщениями;
-ip телефония;
-ЭДО;
-доступ к внешним ресурсам сети интернет;
-доступ к FTP серверам компании и программным комплексам.

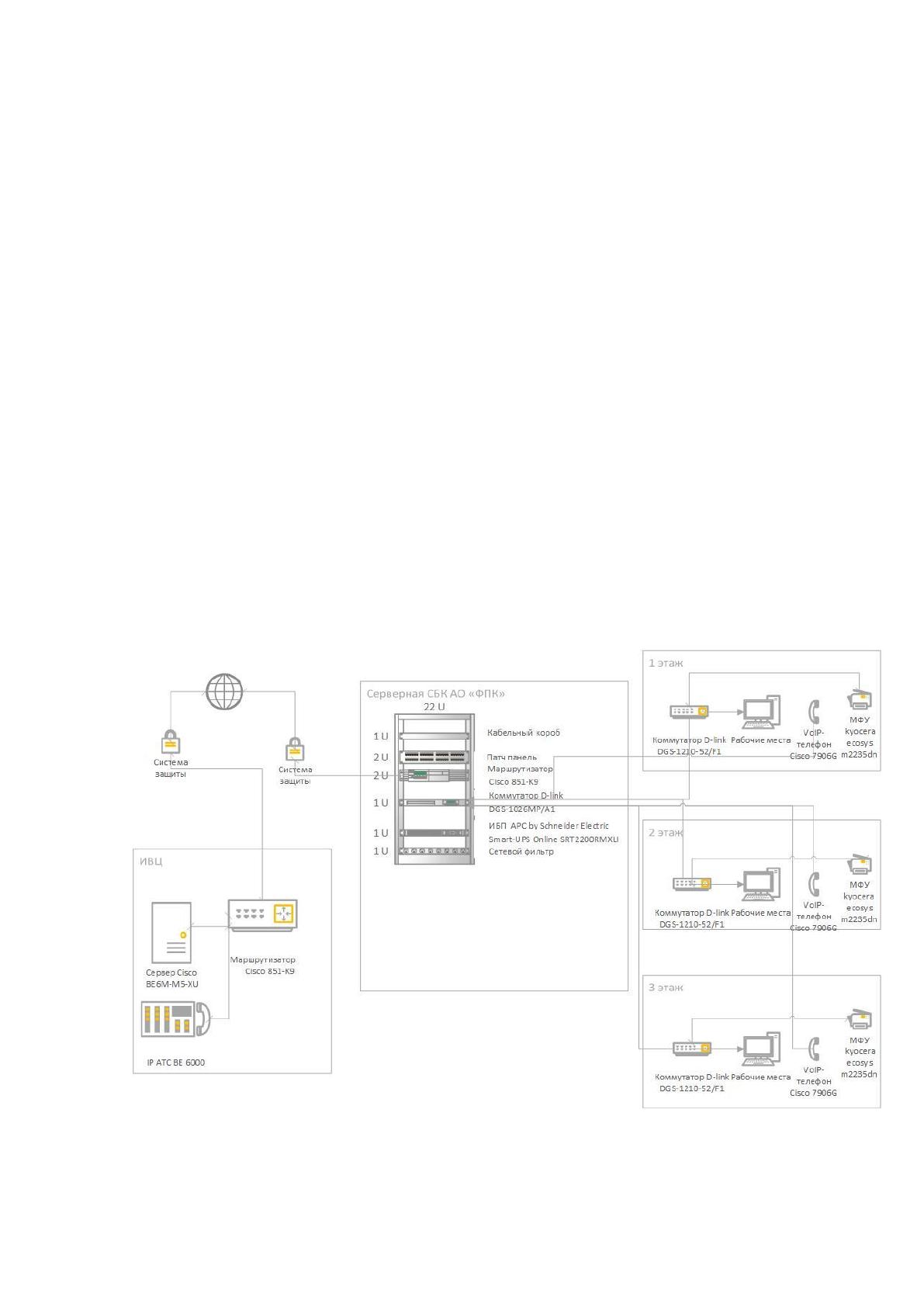

Структура сети предприятия АО «ФПК» имеет структуру, указанную на
рисунке 1.4.
Рис. 1.4. Схема сети предприятия АО «ФПК»
17
Рабочая сеть предприятия главным образом призвана коммутировать
документооборот между отделами и подразделениями АО «ФПК».
Основным программные продукты, используемые для взаимодействия
сотрудников, являются SAP Logon (программное обеспечение,
автоматизирующие работу предприятия, начиная от кадровой и складской
службы, до финансово-экономического блока) и Microsoft Outlook. Учет
рабочего времени и формирования заработной платы формируются в SAP
Logon.
Рассмотрим более подробно программное обеспечение, используемое на
предприятии в таблице 1.4.
Таблица 1.4
Программное обеспечение
Тип программного обеспечения
Наименование
Антивирус
Kaspersky Anti-Virus v1.5 (2007)
Пакет программ
Microsoft Office 2010
Сетевая операционная система
Microsoft Windows Server 2003 Standart Win
64bit x64 Russian (24 clt)
Операционная система
Microsoft Windows 7 pro32-bit
Бухгалтерская система
Sap Logon ERP
Средства криптографической
защиты
КриптоПро CSP 4.0
Как мы видим из приведённой выше таблице программные продукты по
большей своей части не актуальны на сегодняшний день и требуют обновления
на более современную версию, что повысит безопасность и
производительность при их использовании.
Технические характеристики оборудования использованного при
построении локально вычислительной сети рассмотрим в таблице 1.5.
18
Таблица 1.5
Оборудование ЛВС
Наименование
Характеристики
Сервер Cisco BE6M-M5-XU
ФОРМ-ФАКТОР 1U Rack
ПРОЦЕССОР Xeon Silver 4114
ПРОЦЕССОРОВ (МАКСИМАЛЬНО) до 2-х процессоров
ПРОЦЕССОРОВ (УСТАНОВЛЕНО) 1 процессор
ЧАСТОТА ПРОЦЕССОРА 2200 МГц
КОЛИЧЕСТВО ЯДЕР 10 ядер
ПРОЦЕССОРНЫХ ПОТОКОВ 20 потоков
КЭШ ПРОЦЕССОРА 13.75 Mб
СОКЕТ LGA3647
ГИПЕРТРЕЙДИНГ Есть
ТИП ОПЕРАТИВНОЙ ПАМЯТИ RDIMM DDR4 2666 МГц ECC
КОЛИЧЕСТВО СЛОТОВ ОПЕРАТИВНОЙ ПАМЯТИ 24 слота
ОЗУ ПРЕДУСТАНОВЛЕНО 3x 16 ГБ
МАКСИМАЛЬНЫЙ ОБЪЕМ ОЗУ 3 ТБ
ПОДДЕРЖКА PCI EXPRESS 3.0 Есть
ФОРМ-ФАКТОР ЖЕСТКИХ ДИСКОВ 2.5"
МАКСИМАЛЬНОЕ КОЛ-ВО ДИСКОВ 10 шт
ЖЕСТКИХ ДИСКОВ ПРЕДУСТАНОВЛЕНО 1x 300 ГБ
ГОРЯЧАЯ ЗАМЕНА ЖЕСТКОГО ДИСКА: Есть
МОЩНОСТЬ БЛОКА ПИТАНИЯ 770 Вт
Как строится инфраструктура
на базе Cisco BE6000
Коммуникационный центр для совместной работы, унифицированных и
видеокоммуникаций, а также контактный центр на базе решения Cisco
Business Edition 6000 ориентирован для работы в компаниях среднего
бизнеса с численностью абонентов от 200 до 1000 сотрудников,
работающих в не более чем 50 офисах. Данное решение размещается на
одном сервере (два - для отказоустойчивости, кластер) и обеспечивает
функционирование следующих сервисов
АТС Cisco Business Edition 6000
Maximum number of mailboxes and voicemail ports
1000 mailboxes and 24 voicemail ports
Number of contact center agents
100
Number of presence users
1000
Number of devices supported
BE6000H: 2500 devices
BE6000M: 1200 devices
Maximum number of co-resident applications
BE6000H: Choice of up to nine applications (eight collaboration + one
19
provisioning)
BE6000M: Choice of up to five applications (four collaboration + one
provisioning)
ИБП APC Smart-UPS SRT 2200
ВА 230 В
Выходная мощность
1.98кВт / 2.2кВА
Высота стойки
2U
Выходные соединители
(8) IEC 320 C13 (Батарейное резервное питание)
(2) IEC Jumpers (Батарейное резервное питание)
(2) IEC 320 C19 (Батарейное резервное питание)
Номинальное выходное напряжение
230V
Номинальное входное напряжение
230V
Тип входного соединения
IEC-320 C20, Schuko CEE 7 / EU1-16P, British BS1363A
Длина шнура
2.44метры
Коммутатор D-link DGS-1210-
52/F1
управление коммутатором: уровень 2
48 портов Ethernet 1 Гбит/с
4 uplink/стек/SFP (до 1 Гбит/с)
установка в стойку
IEEE 802.1q (VLAN), IEEE 802.3ad (Link Aggregation Control Protocol),
IEEE 802.1p (Priority tags), IEEE 802.1d (Spanning Tree), Jumbo Frame,
автоопределение MDI/MDIX, IEEE 802.1s (Multiple Spanning Tree)
32 МБ встроенная память, 128 МБ RAM
размеры 440 x 44 x 210 мм, вес 3.46 кг
4 комбо-порта 100/1000Base-T/SFP
Настольный компьютер HP 460-
a201ur (4UD62EA)
процессор: Intel Celeron J3060 (1600 МГц)
объем оперативной памяти: 4 ГБ
накопитель: HDD 500 ГБ
встроенная видеокарта Intel HD Graphics 400
Mini-Tower
мощность блока питания: 65 Вт
операционная система DOS
USB 3.0, HDMI, VGA
размеры 163x307x315 мм
вес: 4.9 кг
Коммутатор PoE D-link DGS-
1026MP/A1A
ип коммутатораНеуправляемый
Технология доступаEthernet
Тип разъемовRJ-45, SFP
20
Тип кабеляВитая пара
Количество LAN портов24 шт
Тип LAN портов10/100/1000 Base-TX (1000 мбит/с)
Количество uplink-портов2 шт
Тип uplink-портов10/100/1000 Base-TX (1000 мбит/с) Combo SFP
Протоколы EthernetIEEE 802.3a, IEEE 802.3ab, IEEE 802.3u
Поддержка IPv6Нет
Поддержка 3G/4G модемовНет
Поддержка PoEЕсть
Поддержка PoE+Есть
21
1.2 Характеристика комплекса задач, задачи и обоснование
необходимости автоматизации
1.2.1 Выбор комплекса задач автоматизации и характеристика
существующих бизнес процессов
В настоящее время пассажирские перевозки на железнодорожном
транспорте, а в частности на подвижных составах АО «ФПК» стали менее
востребованы, и все большей популярностью пользуются авиаперевозки.
Залогом успешной деятельности учреждения в таких условиях является
максимально эффективная организация деятельности учреждения на всех
уровнях. Это сложная задача, успешное решение которой находится не в
области какой-либо одной науки, а обычно на пересечении многих дисциплин,
таких как управление и менеджмент, логистика, бухгалтерский учет и, конечно
же, информатика.
Автоматизация бизнес процессов на предприятиях АО «ФПК» в
современных условиях-это необходимость вызванная сложным экономическим
положением и возросшей конкуренции со стороны других способов перевозки
пассажиров. Трудно представить сегодня предприятие, на котором, ведется
вручную, например, бухгалтерский учет. Но бухгалтерский учет — далеко не
единственный пример приложения автоматизации на предприятии.
Существующие информационные технологии позволяют автоматизировать
деятельности практически всех уровней предприятия. Исходя из этого
становится ясно, что автоматизация деятельности становится ключевой
задачей, которую необходимо решить руководству для того, чтобы
предприятие работало максимально эффективно.
Автоматизации необходима во многих направлениях деятельности АО
«ФПК», в данном проекте рассмотрим автоматизацию учета рабочего времени.
Этот процесс особенно интересен на данном предприятия так как численность
сотрудников компании на всех подразделениях превышает 50 тысяч человек.
Разрабатываемая система должна отвечать таким требованиям:
-автоматическое поступление достоверных данных;
