2.3.4 Описание программных модулей
Блок-схема является графическим представлением алгоритма,
удобный способ записи алгоритма, она состоит из различных
функциональных блоков разной формы, связанных между собой стрелками, в
блоке может описывать одно или несколько действий. Блок-схема модуля

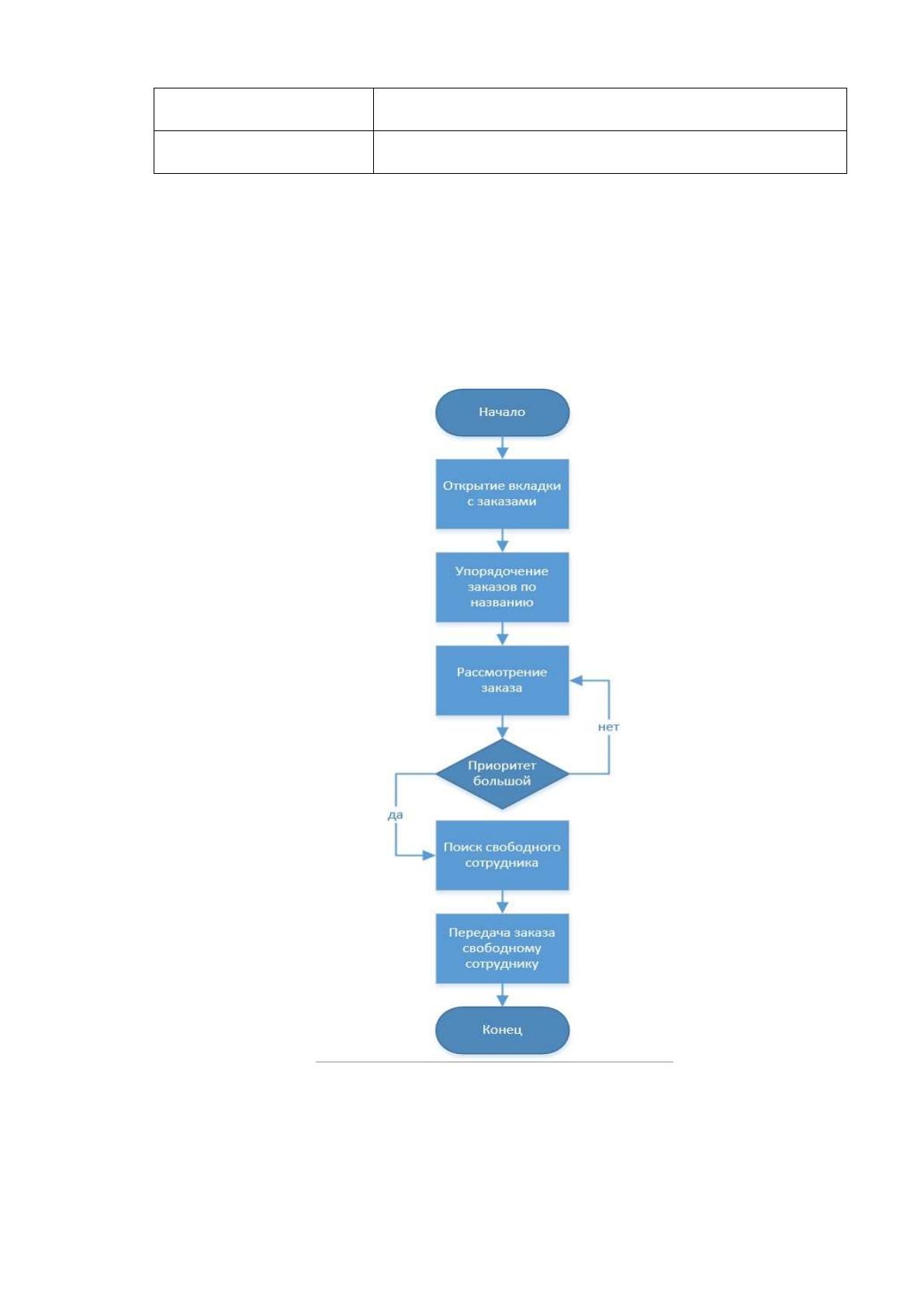

сортировки заказа представлена на рисунке 12.
Рисунок 12– Блок-схема модуля сортировки заказа
В блок-схему включены такие процессы как:
Начало;
Открытие вкладки с заказами;
70
Упорядочение заказов по названию;
Рассмотрение заказа;
Поиск свободного сотрудника;
Передача заказа свободному сотруднику;
Конец.
Код модуля представлен в приложении 1.
2.4 Контрольный пример реализации проекта и его описание
Процесс взаимоотношения с заказчиками начинается с перехода на
сайт компании, где представлена информация о деятельности компании, а
также примеры работ. В верхнем меню представлены следующие вкладки:
«Работы», «Новости», «Вакансии», «Контакты», «Заполнить бриф» и

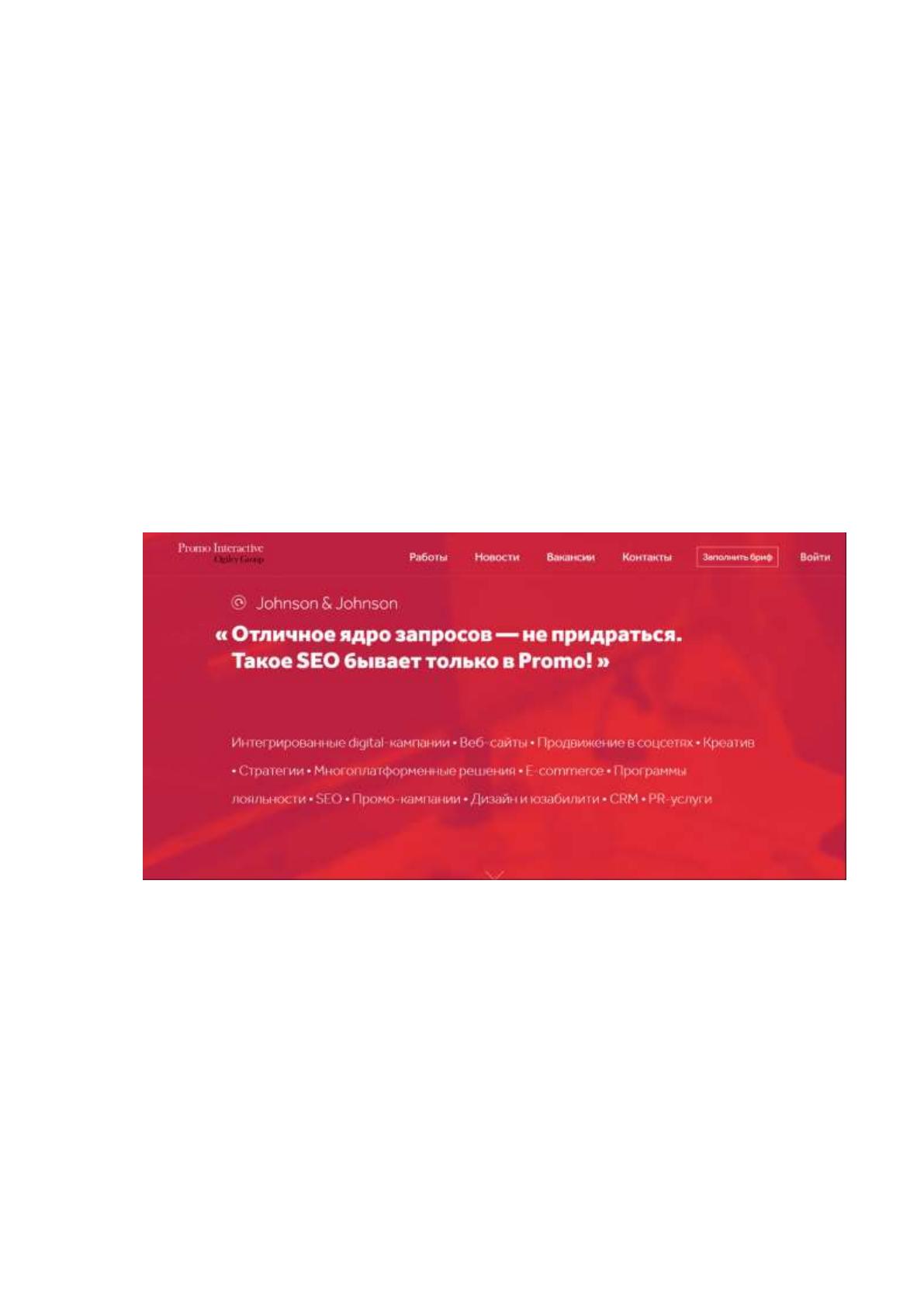

«Войти». Начальная страница приведена на рисунке 13.
Рисунок 13 – начальная страница сайта компании
Для регистрации заявки заказа, клиенту необходимо перейти на
вкладку «Заполнить бриф», где необходимо заполнить форму, в которой
будет отражена контактная информация, описание задачи и выбор ее
категории, обязательные поля «Ваше имя», а также «E-mail».
Если описание заявки не будет заполнено пользователем, то менеджер
свяжется с заказчиком и добавит задачу непосредственно в систему

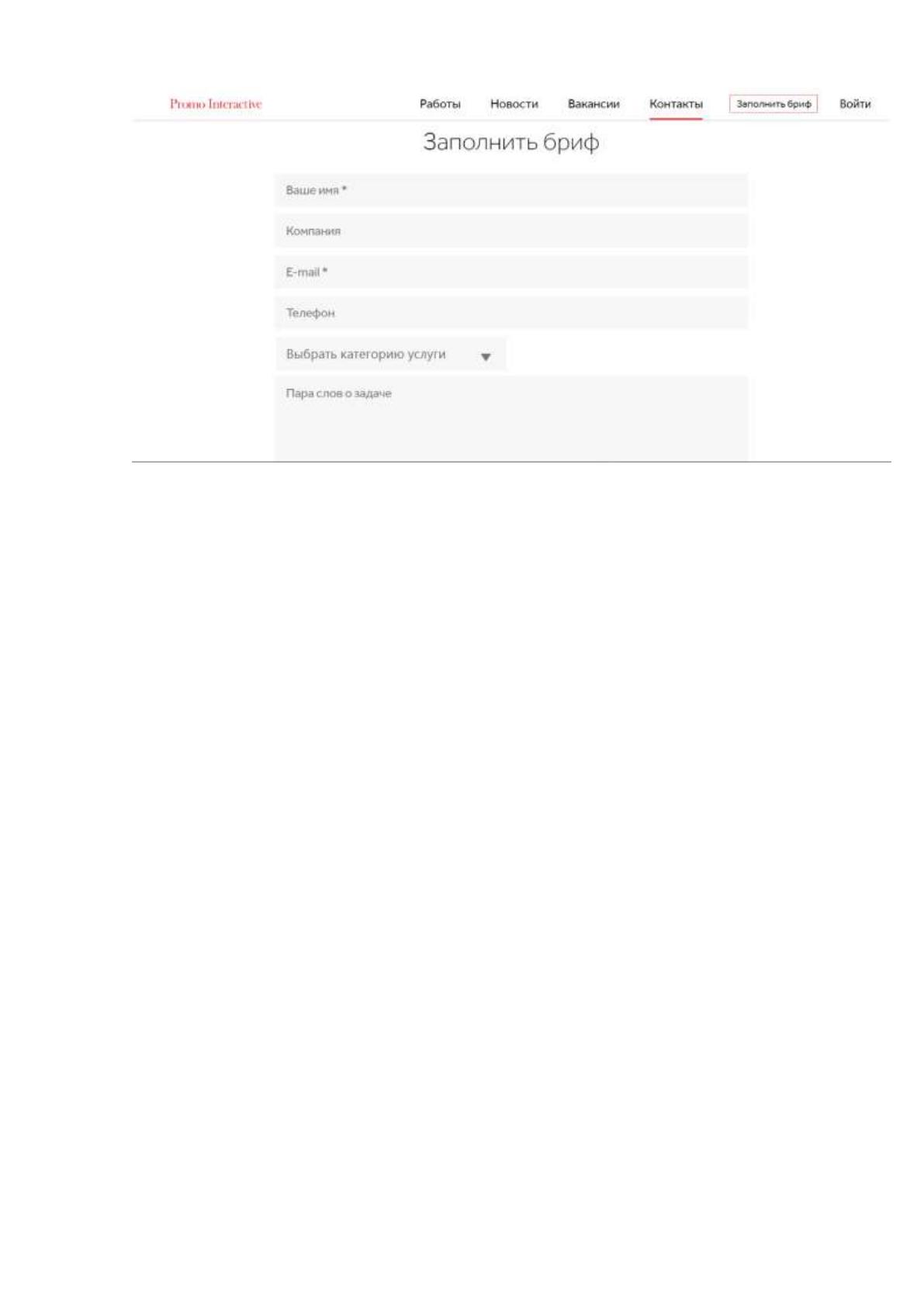

самостоятельно. Форма представлена на рисунке 14.
71
Рисунок 14 – Форма заполнения заявки заказчиком
Следующем шагом необходимо рассмотреть сайт со стороны
менеджера, который рассматривает заявки и связывается с заказчиками для
утверждения и более подробного описания. Сначала менеджеру необходимо
пройти процесс авторизации в системе для проверки прав доступа. После
процесса авторизации становится доступно меню, где присутствуют
следующие пункты: «Календарь», «Заказы», «Активные задачи».
Для входа, пользователю следует нажать на «Войти», после чего
появляется вкладка, где нужно написать логин и пароль для авторизации,

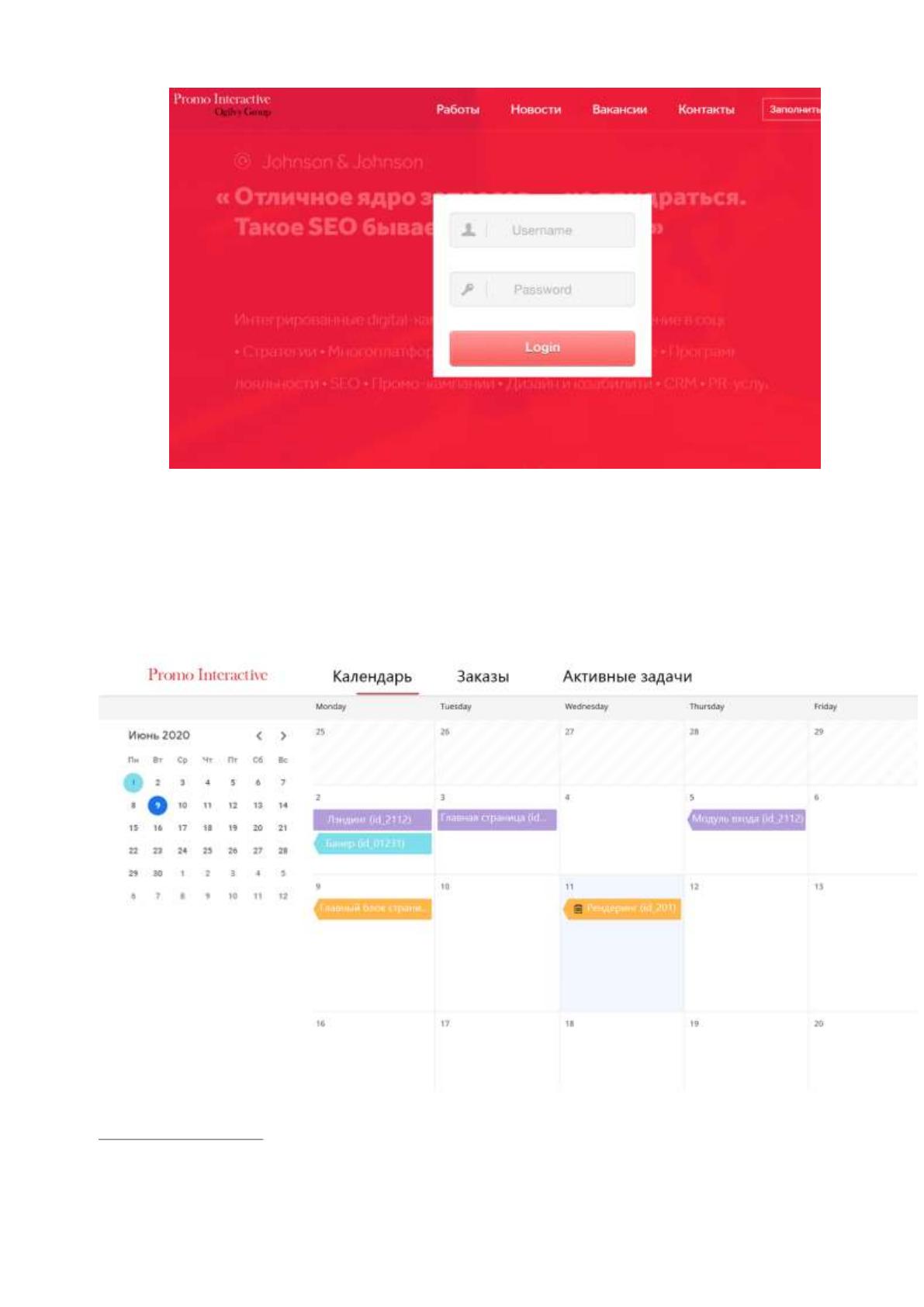

вкладка продемонстрирована на рисунке 15.
72
Рисунок 15 – Вкладка «Войти»
Во вкладке «Календарь» представлен список задач на месяц, также
присутствует удобный поиск по дате, которою может выбрать пользователь,
может быть поставлен цвет задачи для удобства разделения и восприятия.
Вкладка продемонстрирована на рисунке 16.
Рисунок 16 – Вкладка «Календарь»
73
Присутствует фильтрация по различным признакам, поиск по

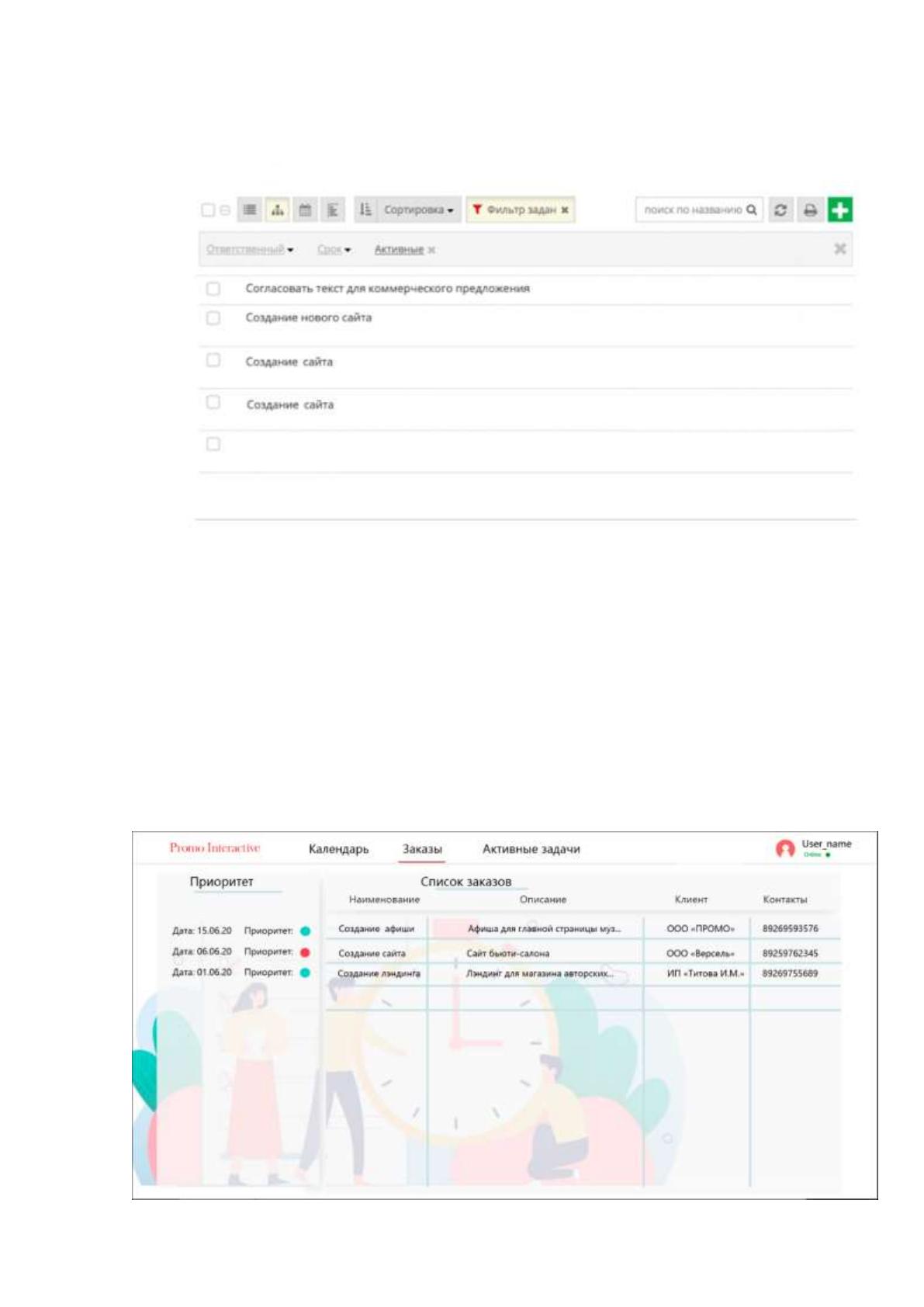

названию, сортировка. Все это продемонстрировано на рисунке 17.
Рисунок 17 – Вкладка фильтрации
Вкладка «Заказы» отражает в себе список информации по заявкам, в
списке отражены данные, которые были заполнены в процессе описания
заявки через вкладку «Заполнить бриф». Для каждой задачи есть ее
наименование, описание, имя клиента и его контакты, а также приоритет. В
категории «Приоритет», в графическом варианте отображен статус
приоритета задачи и дата, к которой необходимо завершить проект. Данное
меню отражено на рисунке 18.
74
Рисунок 18 – Вкладка «Заказы»
Во вкладке «Заказы» приведен список заказов, нажав на один из
заказов, откроется описание заказа, в котором присутствует его номер,
описание, подробная информация о заказе, от кого была получена заявка на
заказ, дата, когда пришла заявка на заказ и номер телефона для связи.
Также в этой вкладке присутствует отдельное поле для ответа, это

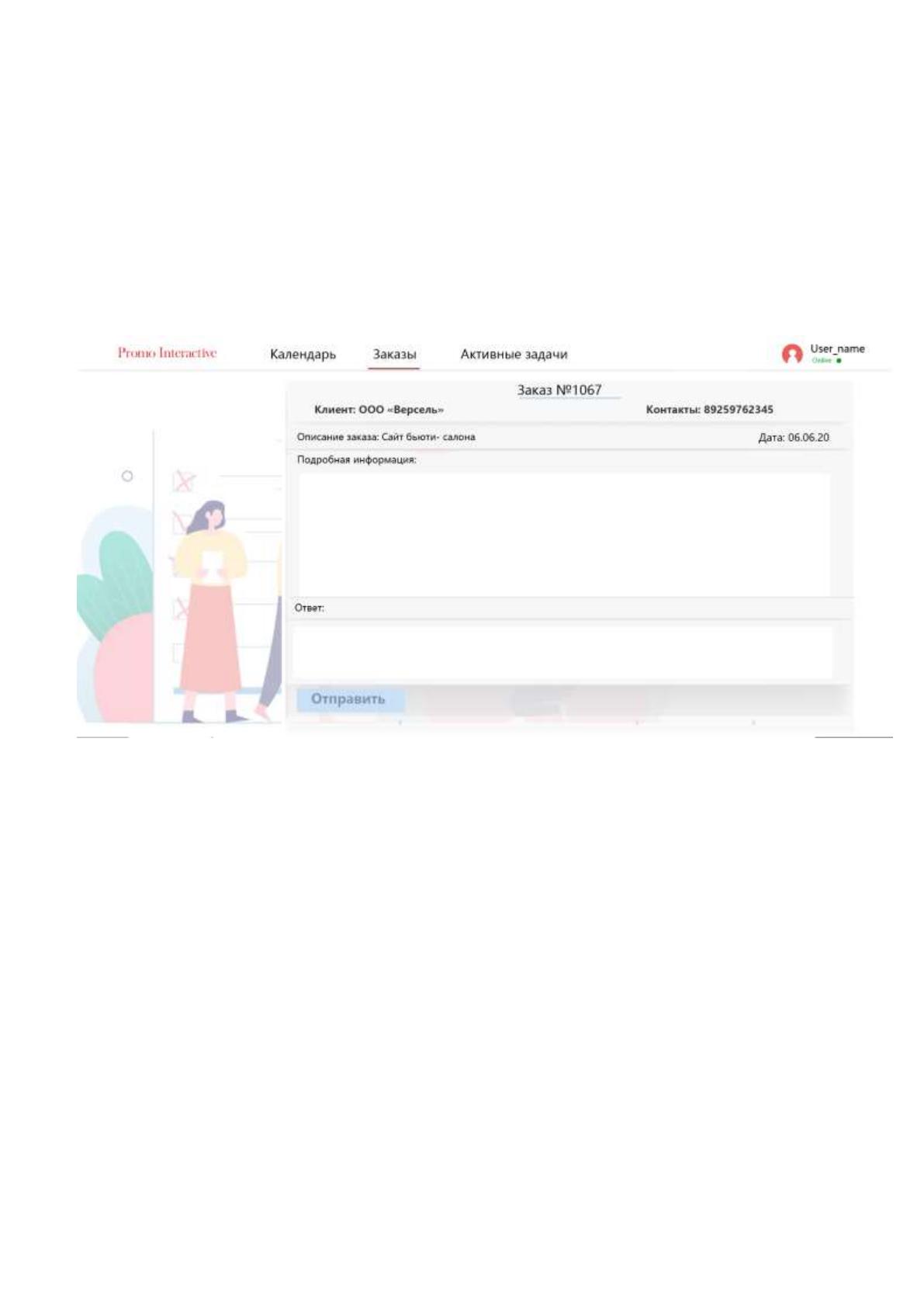

продемонстрировано на рисунке 19.
Рисунок 19 – Подробная информация определенного заказа
Для проверки работоспособности всех модулей системы было
необходимо выполнить тестирование, для этого был использовано
ChromeDeveloperTools - инструмент для создания и отладки веб-сайтов,
встроенный в браузер.
Первым этапом этапа тестирования является проверка
функциональности веб-сайта. Функциональное тестирование проверяет
соединение с базой данных, все ссылки на веб-страницах, файлы cookie,
формы, используемые для отправки и/или получения информации от
пользователя. Данный процессбылпроизведен на ранних стадиях разработки,
чтобы снизить риски к концу цикла разработки. Функциональное
тестирование сводится к выполнению набора задач, которые могут
75
выполняться, как автоматически с использованием программного
обеспечения, так и вручную с помощью опытного тестировщика.
Следующим этапом было тестирование интерфейса. Этот тест веб-
страницы проверяет, все ли взаимодействие между сервером приложений и
веб-сервером проходит верно. Необходимо проверить не только процесс
связи, но и отображение сообщений об ошибках. Кроме того, этот тест
используется для определения того, правильно ли обрабатываются
прерывания сервером и/или пользователем.
76
