76

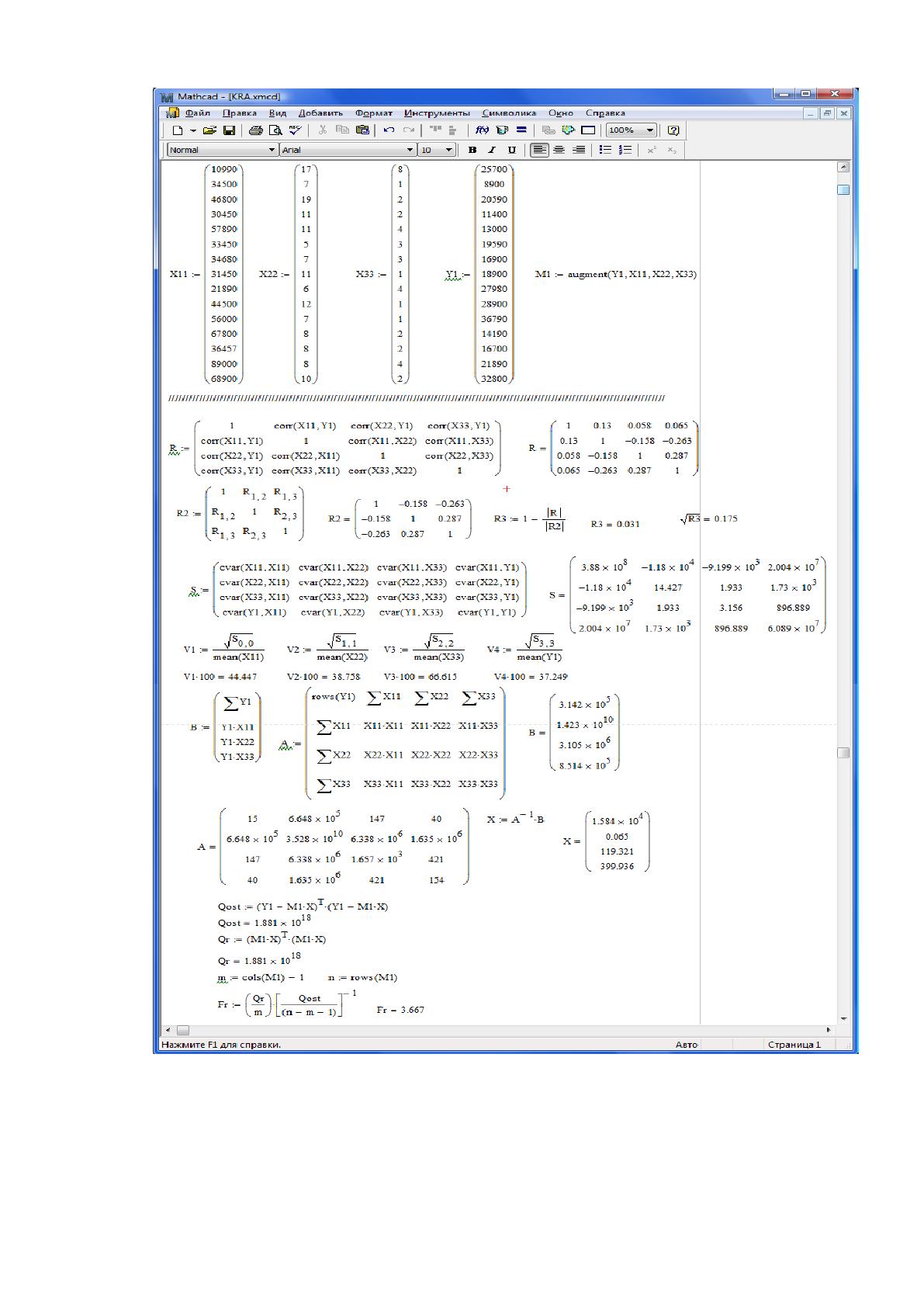

Рисунок 2.15 – Проверка мат. аппарата в АС
2.3.3Описание программных модулей
Автоматизированная система имеет модульную структуру, в таблице 2.29
представлено описание назначения модулей.
77
Таблица 2.29 - Спецификация модулей программного комплекса
Название Назначение
1 2
autoris проведение автори-зации пользователя
main активация главного меню программы
nastr настройки программы
dok_to ведение учетных данных тех. осмотров
trud_dog ведение учета сотрудников
fiz_lic ведение учета физических лиц
sprav работа со справочниками
sost_stanok ведение справочных данных по состояниям станков
marka ведение справочных данных по маркам станков
type_rem ведение справочных данных по типам ремонтов
dolgnost ведение справочных данных по должностям
polomka ведение справочных данных по поломкам
type_zapch ведение справочных данных по типам комплектующих
str_ed ведение справочных данных по стр. подразделениям
type_str_ed ведение справочных данных по типам структурных единиц
type_ylic ведение справочных данных по типам улиц
type_nas_p ведение справочных данных по типам населённых пунктов
nas_punkt ведение справочника населённых пунктов
ylica ведение справочника улиц
adres ведение учета адресов сотрудников и подразделений
dok_rem ведение учета ремонта станков
Stanok ведение учета станков
zapchatst ведение справочника запчастей
dok_priem ведение учета приёма станка на баланс
analys проведение КРА
Выводы по второй главе. Во второйглаверазработана архитектура АС,
исследовано его функциональное назначение. Построена иерархия функций,
определены уровни доступа пользователей и получено формализованное
описание предметной области. Затем на его основе была построена
инфологическая модель базы данных, которая явилась базой для построения
даталогическая модели. Далее даталогическая модель базы данных была
описана на языке описания данных СУБД InterBase, результатом чего стала
завершенная база данных. Описана структура создаваемой программы. Были
рассмотрены и выбраны методы разработки АС. Реализован интерфейс АС, в
соответствии с разработанной архитектурой был написан исходный код
модулей и реализована требуемая функциональность. Разработан, реализован и
протестирован алгоритм обработки данных методом корреляционно-
регрессионного анализа. АС была протестирована различными методами, все
78
найденные ошибки были исправлены. В результате проектирования было
получено программное средство, удовлетворяющее всем критериям качества и
требованиям заказчика.
79
ЗАКЛЮЧЕНИЕ
В данной выпускной квалификационной работе было разработана
автоматизированная система управления технологическим процессом ремонта и
замены оборудования на станках в ОАО «Оренбургэлеватормельмонтаж».
Производится контроль всей вводимой и редактируемой информации, что
приводит к уменьшению ошибок ручной работы. Существует возможность
гибкого поиска и быстрого доступа к обработке найденной информации, а
также проведения статистического анализа методом кластерного анализа.
Программа позволяет оперативно получать всю необходимую
информацию в удобной форме.
В первой главе приведен анализ предметной области. После проведения
анализа предметной области получена организационная структура
предприятия, так же выявлены и выделены информационные потоки.
Проанализированы существующие аналоги разрабатываемой
автоматизированной информационной системы, указаны их достоинства и
недостатки в плане выполнения поставленной задачи. Обоснована
математическая модель проведения статистического анализа. В качестве его
основы выбран метод регрессионного анализа. Была изучена и описана
информационная инфраструктура компании. Произведён сравнительный анализ
нескольких существующих СУБД и сред программирования. Для разработки
программы были выбраны: СУБД InterBase 2013, среда разработки DelphiXE10.
В результате комплексного анализа предметной области было сформулировано
техническое задание на разработку данного программного средства.
Во второй главе разработана архитектура АС, исследовано его
функциональное назначение. Построена иерархия функций, определены уровни
доступа пользователей и получено формализованное описание предметной
области. Затем на его основе была построена инфологическая модель базы
данных, которая явилась базой для построения даталогическая модели. Далее
даталогическая модель базы данных была описана на языке описания данных
80
СУБД InterBase, результатом чего стала завершенная база данных. Описана
структура создаваемой программы. Были рассмотрены и выбраны методы
разработки АС. Реализован интерфейс АС, в соответствии с разработанной
архитектурой был написан исходный код модулей и реализована требуемая
функциональность. Разработан, реализован и протестирован алгоритм
обработки данных методом корреляционно-регрессионного анализа. АС была
протестирована различными методами, все найденные ошибки были
исправлены. В результате проектирования было получено программное
средство, удовлетворяющее всем критериям качества и требованиям заказчика.
Разработанная автоматизированная система предназначена для решения
задач автоматизации учета деятельности по диагностике и ремонту станков,
ведение информации об ремонтируемых станках. Пользователями системы
являются сотрудники отдела 135, связанные с диагностикой и ремонтом
станков, главный механик.
Автоматизированная система отвечает требованиям и стандартам,
установленным для программ единой системой программных документов.
Разработанная автоматизированная система реализует следующие
функции:
- ведение справочных данных (тип комплектующих, комплектующие,
поломка, тип населённого пункта, тип улицы, населённый пункт, улица, тип
структурной единицы, должность, структурная единица, марка станка,
состояние станка, тип неисправности);
- ведение учета сотрудников (фамилия, имя, отчество, адрес, дата начала
работы, дата окончания работы, должность, подразделение);
- ведение учета станков (модель, табельный номер, срок эксплуатации,
год выпуска, дата приёма на учет);
- ведение учета технических осмотров станков (дата осмотра, станок,
состояние станка, сотрудник проведший осмотр);
81
- ведение учета проведённых ремонтов станков (дата принятия, дата
окончания ремонта, станок, тип неисправности, описание ремонта, поломка,
список комплектующих);
- генерация документов (акт ТО, документ о проведение ремонта,
результат анализа);
- анализ проведенных ремонтных работ, проведение регрессионного
анализа для построения уравнение регрессии,чтобы определить зависимость
количества ремонтов станков от следующих параметров x
1
– гарантированный
срок эксплуатации согласно паспорту; x
2
– срок эксплуатации; x
3
– количество
замененных узлов.
82
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ
1 Официальный сайт компании ОАО «ОЭММ». [Электронный ресурс] -
Режим доступа:http://www. oemm .ru/
2 Экономика, организация и управление на предприятии: Учебник /
Корсаков М.Н., Ребрин Ю.И., Федосова Т.В., Макареня Т.А., Шевченко И.К. и
др.; Под ред. М.А.Боровской. - Таганрог: ТТИ ЮФУ, 2018. - 440с.
3 Методология DFD (Data Flow Diagramming) [Электронный ресурс] -
Режим доступа:https://studwood.ru/1917420/ tovarovedenie/metodologiya_
data_flow_diagramming
4 CASE-технологии. Современные методы и средства проектирования
информационных систем [Электронный ресурс] — Режим доступа:
http :// www . citforum . ru / database / case / index . shtml
5 Олифер, В.Г. Компьютерные сети. Принципы, технологии,
протоколы / В.Г. Олифер, Н.А. Олифер. — СПб.: Питер, 2017. — 672 с.: ил.
6 Трехуровневая архитектура ANSI-SPARC [Электронный ресурс] –
Режим доступа: http://andrey-2119163.narod.ru/management_data/lect ion_02.htm
7Виртуальная лаборатория. [Электронный ресурс] - Режим доступа:http ://
ru . vlab . wikia . com / wiki / IDEF
8 Методические указания к лабораторным работам по курсу «САПР»
[Электронный ресурс] / Н. А. Соловьёв. [Электронный ресурс] – Режим
доступа: http://www.cit.ru/ inform11_05/h_09.htm
9 Обоснование необходимости и проблемы автоматизации. [Электронный
ресурс] - Режим доступа:http://www.bosshr.ru/press-service/publications/news_
detail.php?ID=811
101С:ТОиР Управление ремонтами и обслуживанием оборудования
[Электронный ресурс] – Режим доступа: http://v8.1c.ru/overview/Platform.htm
11«iMaint» – комплексная программа управления ТОиР. [Электронный
ресурс] – Режим доступа: http://www.buhsoft.ru
83
12 Структура информационной системы [Электронный ресурс] – Режим
доступа:http://www.vevivi.ru/best/Struktura-informatsionnoi-sistemy-
ref193048.html
13 Самарский П. А. Основы структурированных кабельных систем. Из-
во: ДМК — АйТи, 2015 г. – 855 c.
14 Зубкова, Т. М. Технология разработки программного обеспечения:
учебное пособие / Т. М. Зубкова. - Оренбург: ГОУ ОГУ, 2016. – 101 с.
15 Вендров, А.М., Проектирование программного обеспечения
экономических информационных систем / А.М. Вендров. – М.: Финансы и
статистика, 2011. – 352 с.: ил.
16 Луни К. Oracle 11i. Настольная книга администратора/ К. Луни, М.
Терьо: пер. с англ.: М., Лори, 2014. – 745 с.
17EmbarcaderoInterBase2013. [Электронный ресурс] – Режим доступа:
http://www.interface.ru/home.asp?artId=246
18MicrosoftCorporation. Проектирование и реализация баз данных
MicrosoftSQLServer 2012. Учебный курс MCAD/MCSE /пер. с англ. – 2-е изд.,
испр. – М.: Издательско-торговый дом «Русская Редакция », 2012. – 512 с.: ил.
19 Хабракен Д. MicrosoftAccess 2013: перевод с англ. – М.: АСТРЕЛЬ,
2015. – 349 с.: ил.
20 Фаронов, В. В. Delphi. Программирование на языке высокого уровня:
учебник для вузов / В. В. Фараонов. — СПб.: Питер, 2014. – 640 с.: ил.
21 Архангельский, А. Я. Программирование в C++ Builder: методические
и справочные материалы по C++ Builder / А. Я. Архангельский, М. А. Тагин. –
М:ЗАО«Издательство БИНОМ», 2015. – 1184 с.: ил.
22 А.В. Горячев, Н.Е. Новакова MicrosoftVisualStudio 2015. [Электронный
ресурс], 2016. – Режим доступа: http://www.ci.ru/ inform21_05/p_09.htm
23 Волкова, Т. В. Проектирование и создание БД: учебное пособие / Т.В.
Волкова. — Оренбург: ГОУ ОГУ, 2016. — 140 с.
84
24 Карпова, Т. С. Базы данных: модели разработка, реализация / Т. С.
Карпова. – СПб.: Питер, 2015. – 304 с.
25 Крёнке, Д. М. Теория и практика построения баз данных / Д. М.
Крёнке. – СПб.: Питер, 2014. – 800с.
26Малыхина, М. П. Базы данных: основы, проектирование,
использование / М.П. Малыхина. – СПб.: БХВ—Петербург, 2017. – 512 с.
27 ГОСТ 19.106-78 ЕСПД. Требования к программным документам,
выполненным печатным способом.
28 ГОСТ 19.102-77. Стадии разработки ПО.
29 ГОСТ 19.101-77. Виды программных документов.
30 ГОСТ 19.402-78. Описание программы.
31 СанПиН 2.2.2.542-03. Рабочее место программиста.
32 ГОСТ 19.701-90 ЕСПД. Схема алгоритмов, программ, данных и
систем.
33 ГОСТ 19.301-79. Программа и методика испытаний.
34 ГОСТ 19.105-78 ЕСПД. Состав и структура программного документа.
35 ГОСТ 19.503-79. Руководство системному программисту.
36 ГОСТ 19.505-79. Руководство оператору.
37 ГОСТ 19.701-90. Схемы алгоритмов, программ, данных и систем.
85
ПРИЛОЖЕНИЕ А
Эксплуатационная документация
1Руководство системного программиста
1.1 Назначение и условия применения автоматизированной системы
Автоматизированная система предназначена для решения задач
автоматизации учета осуществления деятельности технических осмотров,
ремонта станков, ведение информации о ремонтируемом станке. Разработанная
АС имеет функцию корреляционно-регрессионного анализа, что позволит
сделать вывод станки с какими анализируемыми параметрами следует заменить
впервую очередь. Данная АС предназначена для внесения, хранения и выборки
данных, позволяет снизить трудоемкость и временные затраты.
Для нормального функционирования программы достаточно иметь
компьютер с тактовой частотой процессора не менее 1700 МГц, объемом
оперативной памяти –20148 Мб, объемом свободного места на диске – около
500 Мб. На нем должна быть установлена и нормально функционировать
операционная система не ниже Windows7.
Монитор компьютера, на котором разрабатывалась задача типа SVGA и
именно такой необходим для нормального функционирования программы,
поскольку она написана для работы в среде Windows.
Данная программа рассчитана на применение мыши – для выполнения
всех доступных операций, кроме ввода текстовой информации в компьютер. Ее
целесообразно использовать во всех случаях, когда заранее известно, что ею
можно пользоваться при эксплуатации программы, так как часто отсутствие
мыши затрудняет работу.
Также для нормальной работы программного комплекса требуется, чтобы
на компьютере была установлена СУБДInterBase2013.
1.2 Работа с автоматизированной системой
АС работает в графическом режиме, для нормального отображения
которого необходимо разрешение экрана не менее 1280х1024 точек. Для
эксплуатации необходимо не менее 512 Мб оперативной памяти. Для проверки
