С ростом значения велосипеда в нашей повседневной жизни становится
все более важным находить новые, безопасные и привлекательные способы
размещения велосипедов, а именно на велостоянке (см. рис. 2.33).
Соблюдены основные принципы надежной велопарковки:
- наличие штатива для крепеления замка к раме велосипеда и
одновременно к хотя бы одному колесу;
- позволяет фиксацию велосипеда с любым размером колёс шин;
- стабильно укреплена в бетонное основание или прикручен к мощению;
- велопарковка устойчива к деформации и механическим повреждениям;
- международный опыт доказал, что наиболее соответствующими данным
требованиям парковок являются велопарковки в форме перевернутой буквы „U”;
- конструкция стойки должна быть такой, чтобы к ней можно было не
только удобно заблокировать велосипед, но и устойчиво расположить его.

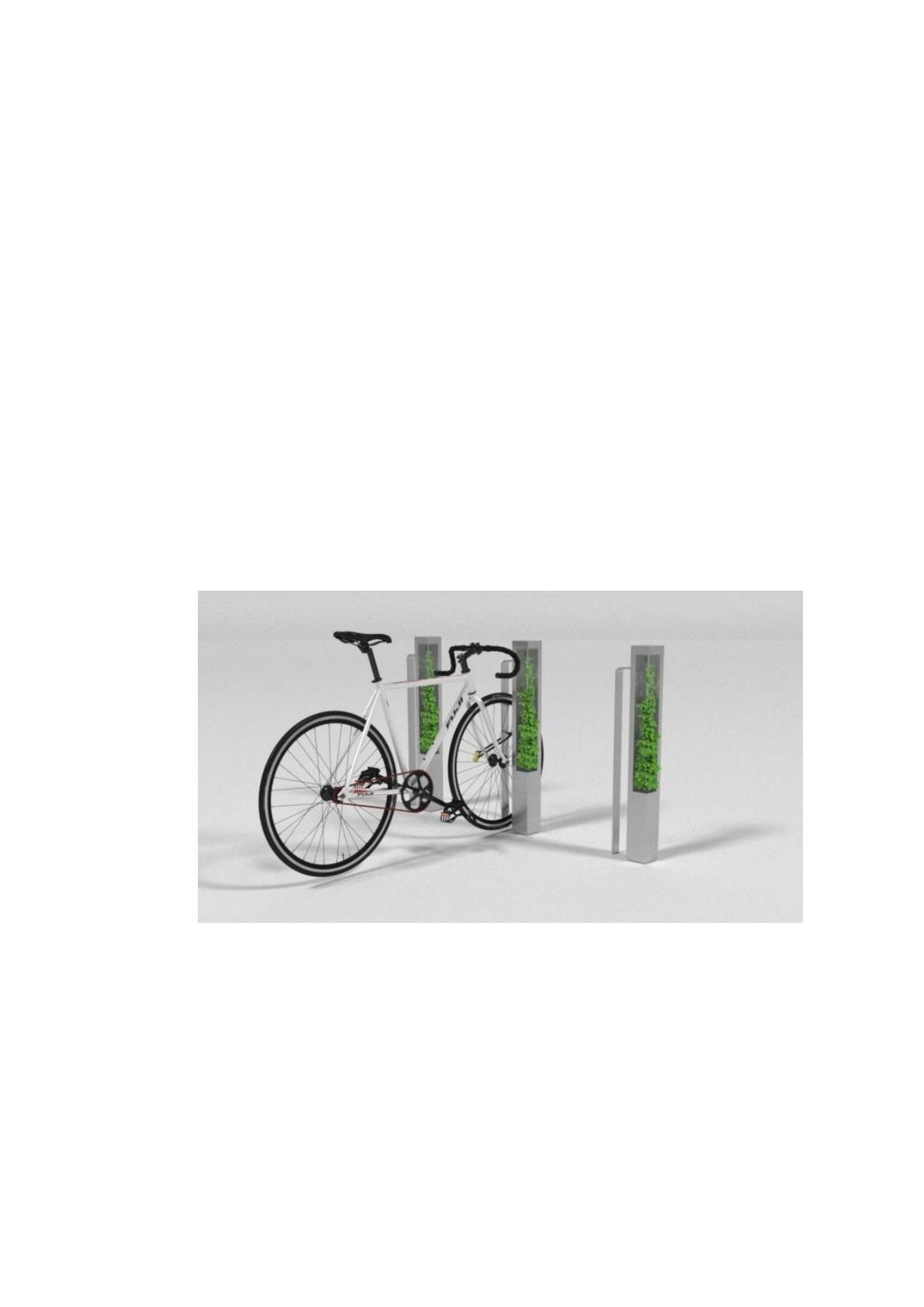

Рисунок 2.33 – Велопарковка с био-элементом для жилого
комплекса «Маяковский»
В нашем случае, предназначением ограничительных столбиков (см. рис.
2.35) является их применение в качестве парковочных ограждений пешеходных
зон от области проезжей части. Главными функциональными параметрами
являются устойчивость и прочность материала для минимизирования
деформации при ударе автомобиля.
56

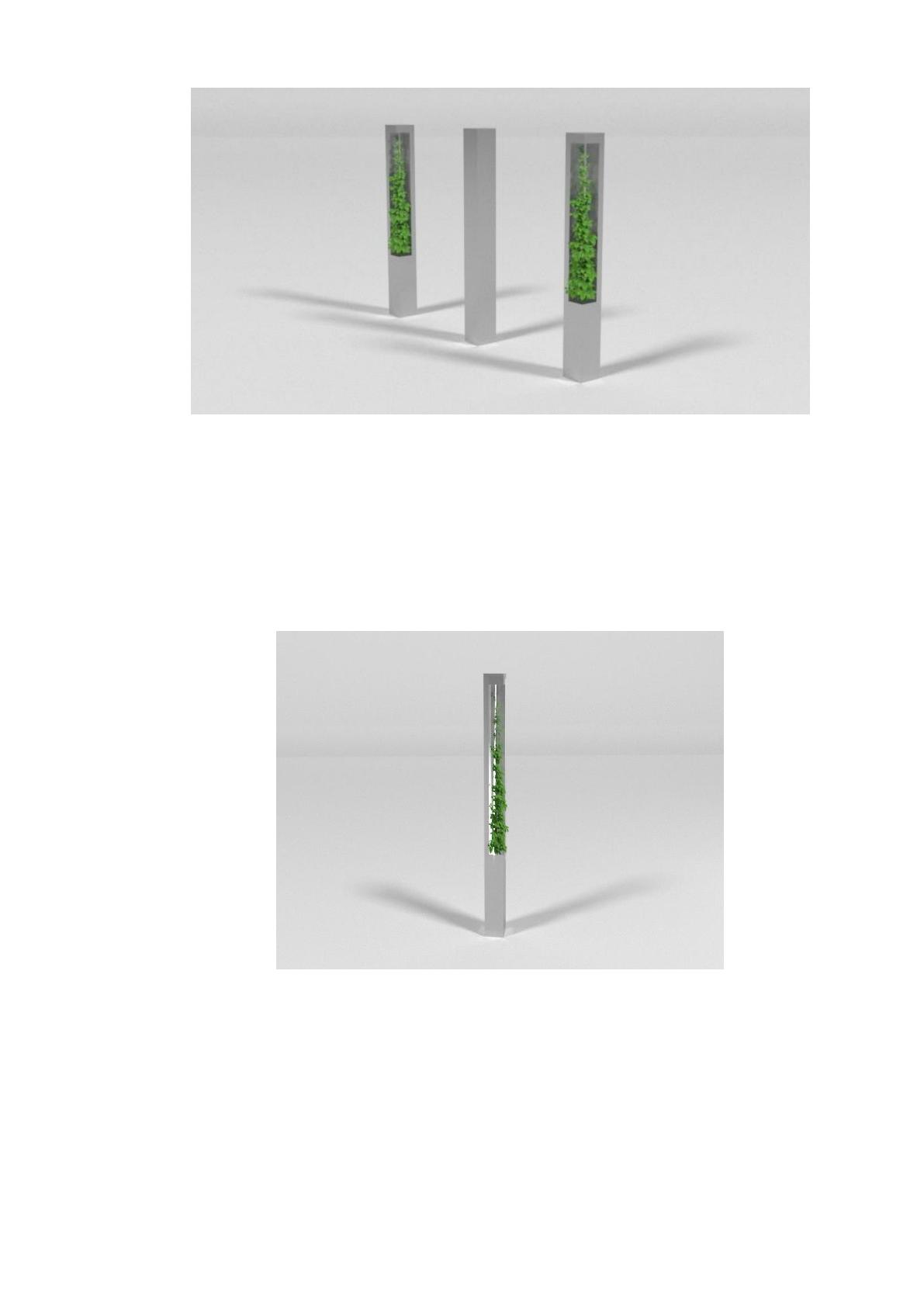

Рисунок 2.34 – Столбики оградительные цельные и с био-элементом
для жилого комплекса «Маяковский»
В качестве функционального и декоративного освещения дворов,
проспектов, улиц, парковок и других общественных мест жилого комплекса
используются фонари (см рис. 2.35).
Рисунок 2.35 – Фонарь с био-элементом
для жилого комплекса «Маяковский»
Указатель (см. рис. 2.36) используется как элемент навигации и
направления пешеходного потока среди жителей и гостей жилого комплекса.
Главными параметрами являются устойчивость и наличие информационных
табличек с указывающим символом.
57

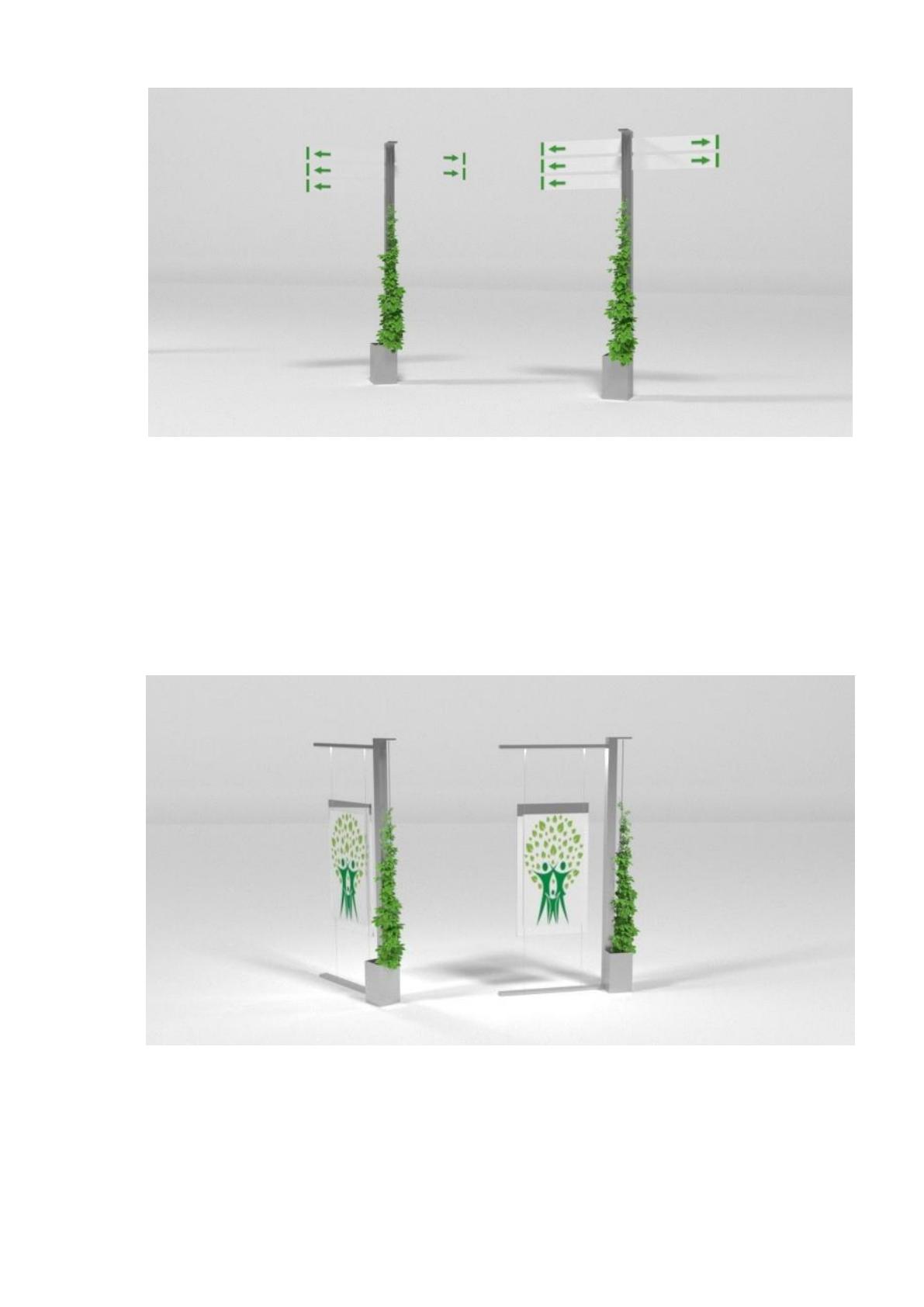

Рисунок 2.36 – Указатель с био-элементом
для жилого комплекса «Маяковский»
Информационный стенд (см. рис. 2.36) используется как элемент
информирования прохожих, где может находится навигационная карта, афиша
или рекламные материалы. Стенд должен быть устойчив с большой
просматриваемой и освещенной площадью для размещения информации.
Рисунок 2.37 – Информационный стенд с био-элементом
для жилого комплекса «Маяковский»
58
С каждым годом люди все больше заинтересованы в благоустройстве
своих владений, в комфорте своего обитания. Разработанная уличная мебель,
получилась надежной, многофункциональной, соответствующей современным
требованиям и способствующей благоустройству территории жилого комплекса.
2.6. Конструкторское решение
Если рассматривать данную городскую скамью (см. рис. 2.38 и 2.39) как
вид, то оно относятся к металлической мебели, так как основная его часть-это
несущий металлический каркас. А настил под сидение несет вторичную
функцию и легко заменяется даже в бытовых условиях.

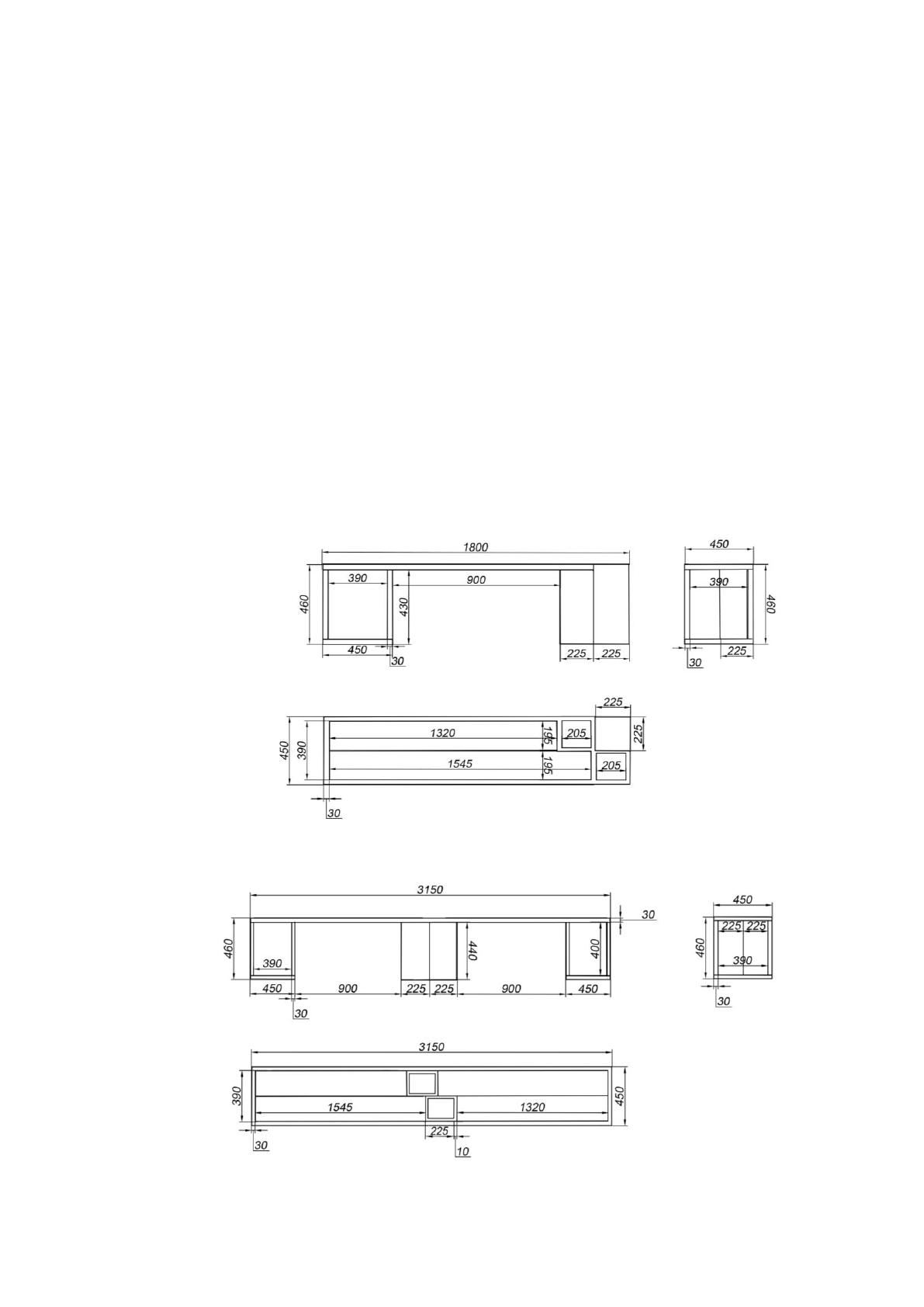

Рисунок 2.38 – Конструкция одинарной скамьи
Рисунок 2.39 – Конструкция двойной скамьи
59
Итак, наиболее оптимальным вариантом, является сварная скамья с
настилом из обработанных брусков.
В конструкции скамьи присутствует:
- сварной каркас из металлических труб квадратного сечения с болтовым
соединением, на сегодня, является не только крепким, но и легким.
- деревянное сидение, крепкое и в тоже время недорогое, из экологически
чистого материала. Например, сидение из ЛДСП боится воды и ломкое,
подвержено быстрому износу. Хороший альтернативный вариант только
пластиковый брус, но он дороже. В ходе исследования было решено, чтобы
брусья были плотно расположены друг к другу для создания комфортного
нахождения человека. Также должно быть учтено строгое перпендикулярное
положение относительно горизонта.
- кашпо из сварного листа нержавеющей стали параллелепипедной
формы для газона или любых других травянистых растений. Простая форма
позволяет легко подобрать емкость с системой автоматического полива и
дренажем.
Урна для мусора (см. рис. 2.40), в нашем случае, целиком выполнена из
нержавеющей стали.

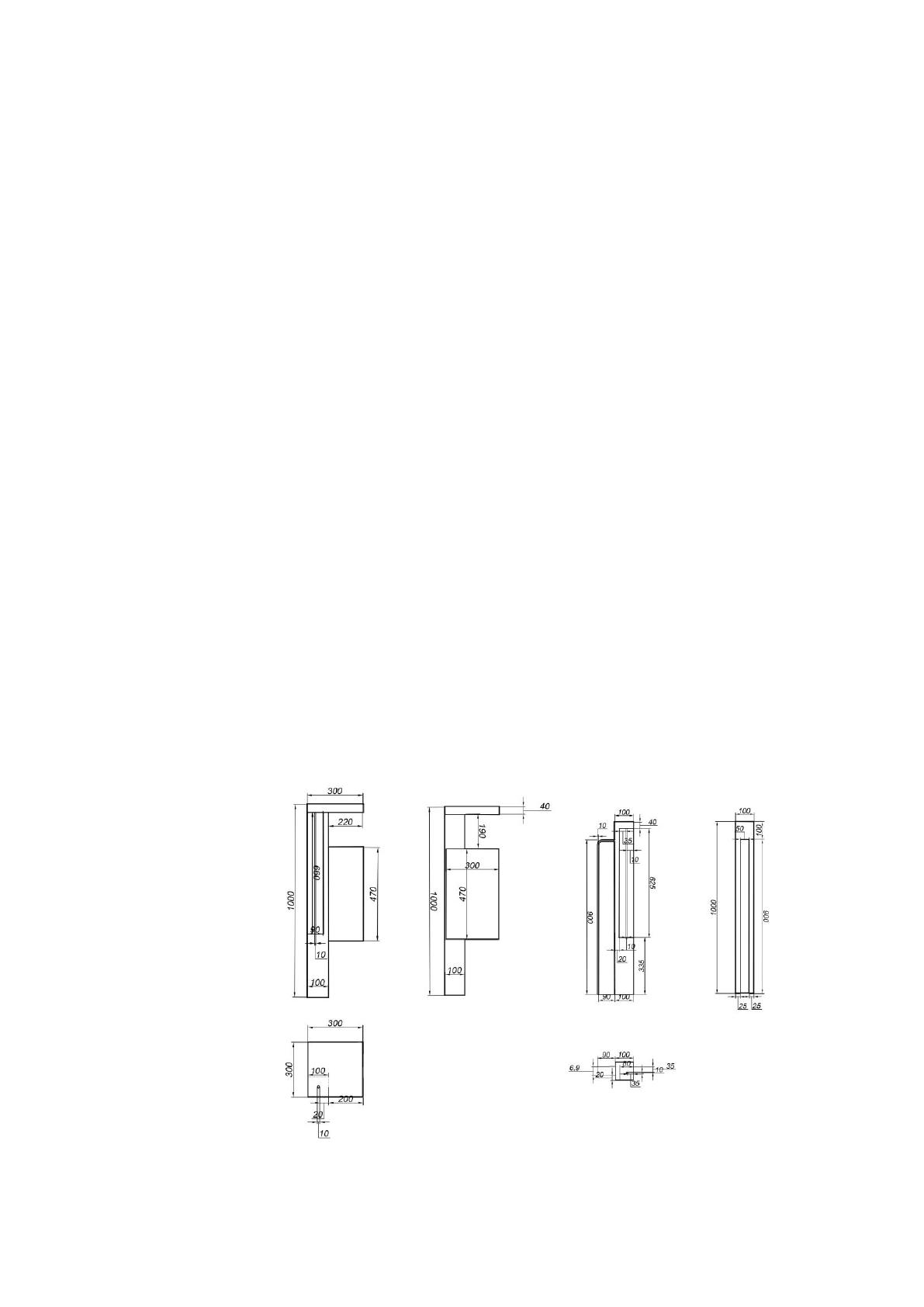

Рисунок 2.40 – Конструкция урны и велопарковки
60
Модель имеет:
- фиксированную крышку, что позволяет мусору не разлетаться при
сильных порывах ветра;
- откидывающийся корпус со скрытыми петлями.
- встроенную емкость оцинкованной стали внутри корпуса, которая
оснащена дополнительным ребром жесткости, что позволяет избежать рассыпки
мусора, в ситуации, когда мусор пересыпают в другую емкость при
опорожнении урны;
- параллелепипедную несущую часть с нишей для растений, что упрощает
подбор емкости для вьющихся растений с системой автополива и дренажем;
- съемный металлический прут в качестве оси для роста и крепления
вьющихся растений.
Велопарковка (см. рис. 2.40) также выполнена из листов нержавеющей
стали. Кроме несущей части с нишей для растений и съемного металлического
прута для их роста, стоянка имеет слот для парковки велосипедов из того же
металла.
Оградительные столбики (см. рис. 2.41) выполнены из нержавеющей
стали. Основная форма – вертикальный узкий параллелепипед. Было решено
спроектировать два вида оградительных столбиков: цельных и с нишей для
вьющихся растений со съемным металлическим прутом.
Фонарь (см рис. 2.41) из нержавеющей стали имеет нишу и металлический
прут для вьющихся растений, а также оснащен осветительной системой из
диодной ленты подлине внутреннего ребра ниши и диодным светильником
большой яркости в верхней части ниши.
Корпус указателя (см. рис. 2.42) и основы для информационных табличек
также выполнены из нержавеющей стали, а сами таблички могут быть
выполнены из поливинилхлорида, устойчивого к атмосферным осадкам.
Конструкция указателя включает: параллелепипепедное кашпо и
упирающийся в его дно металлический прут для вьющихся растений, блоки для
информационных табличек и диодный светильник.
61

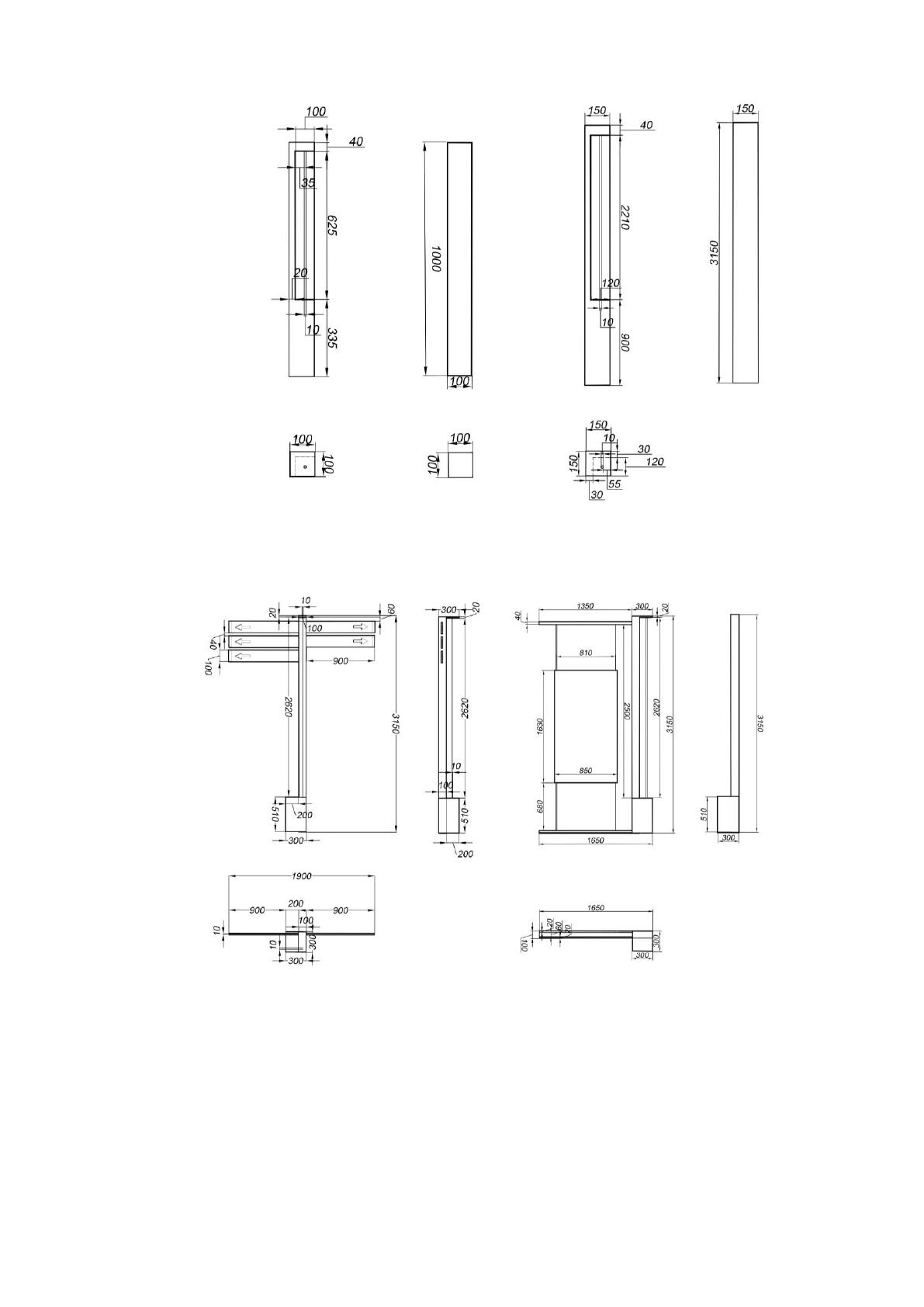

Рисунок 2.41 – Конструкция оградительных столбиков и
фонаря
Рисунок 2.42 – Конструкция указателя и информационного
стенда
Основной материал корпуса информационного стенда (см. рис. 2.42)
выполнен из нержавеющей стали, а блок информации из двух листов стекла,
подвешенных на стопорах двух витых металлических тросов закрепленных
сверху и снизу на рамах из нержавеющей стали. Кашпо и металлический прут
62
для вьющихся растений расположены также как и у указателя. Два диодных
светильника размещены над информационной частью.
Кроме этого, предлагая уличную мебель для благоустройства городского
объекта, двора, площади, аллеи, парка или сквера, мы помним о необходимости
надёжного крепления изделий. Увы, это связано с воровством и вандализмом. В
зависимости от модели, а также типа основания, на которое она устанавливается,
используется один из двух способов монтажа.
1) Бетонирование (см. рис. 2.43).
Это самый простой вариант установки городской мебели. На производстве
некоторые элементы городской мебели изготавливают с удлинителями ножек,
которые и бетонируются в грунт. Специальное покрытие защищает металл от
коррозии.
Выкопав лунку глубиной 50 см (а для элементов высотой более 2 м лунки
глубже 1 метра), диаметром 30 см, на её дно насыпают песок для создания
демпферной подушки. При смене погоды это не позволит грунту вытолкнуть
забетонированные ножки наружу.

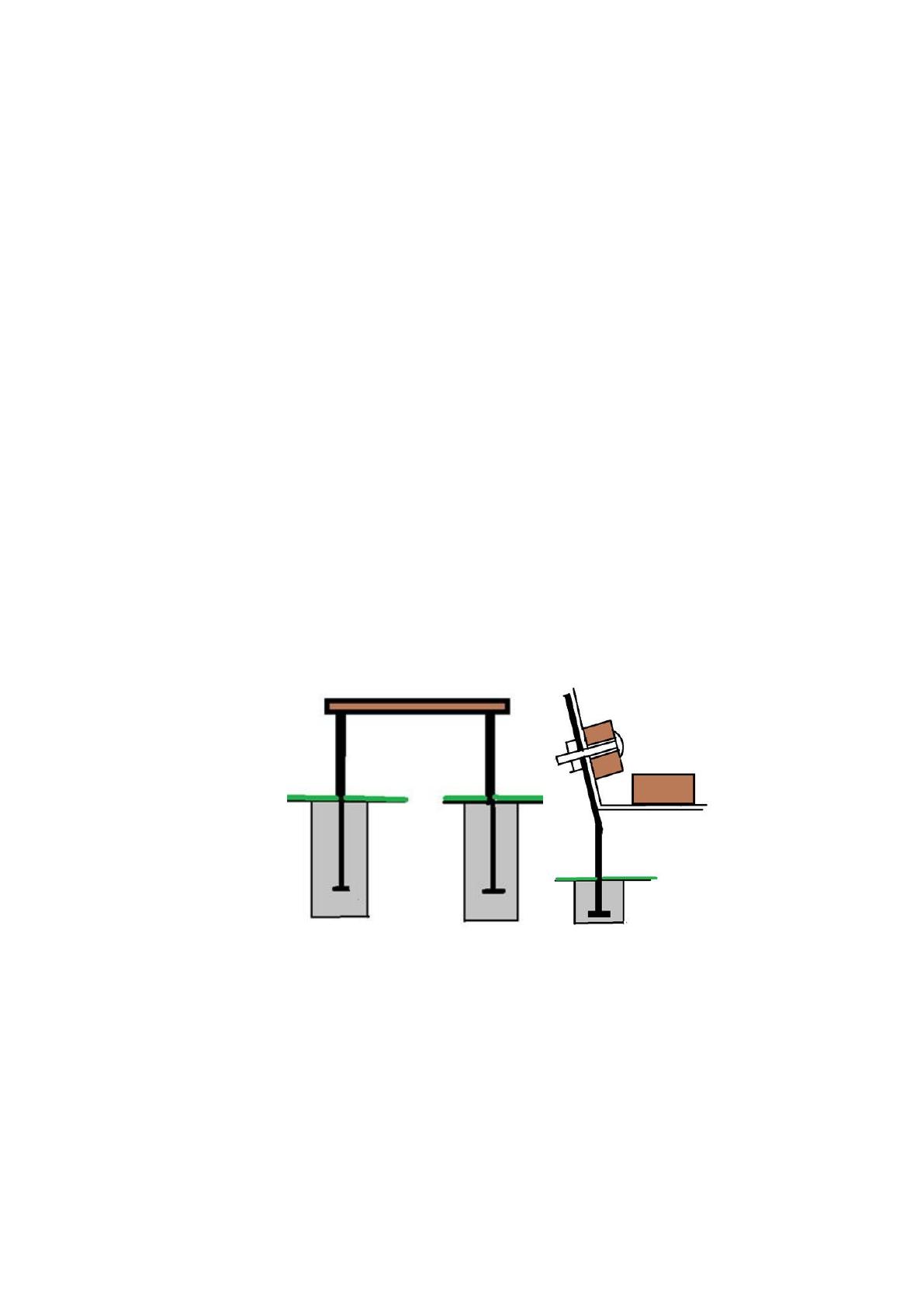

Рисунок 2.43 – Фиксация скамьи бетонированием
Но бывают случаи, когда такое крепление осуществить либо очень сложно,
либо оно нарушит визуальное восприятие элемента городской мебели. В таком
случае можно предложить и вариант, когда удлинитель будет установлен на
уровне середины высоты изделия (см. рис. 2.44).
63

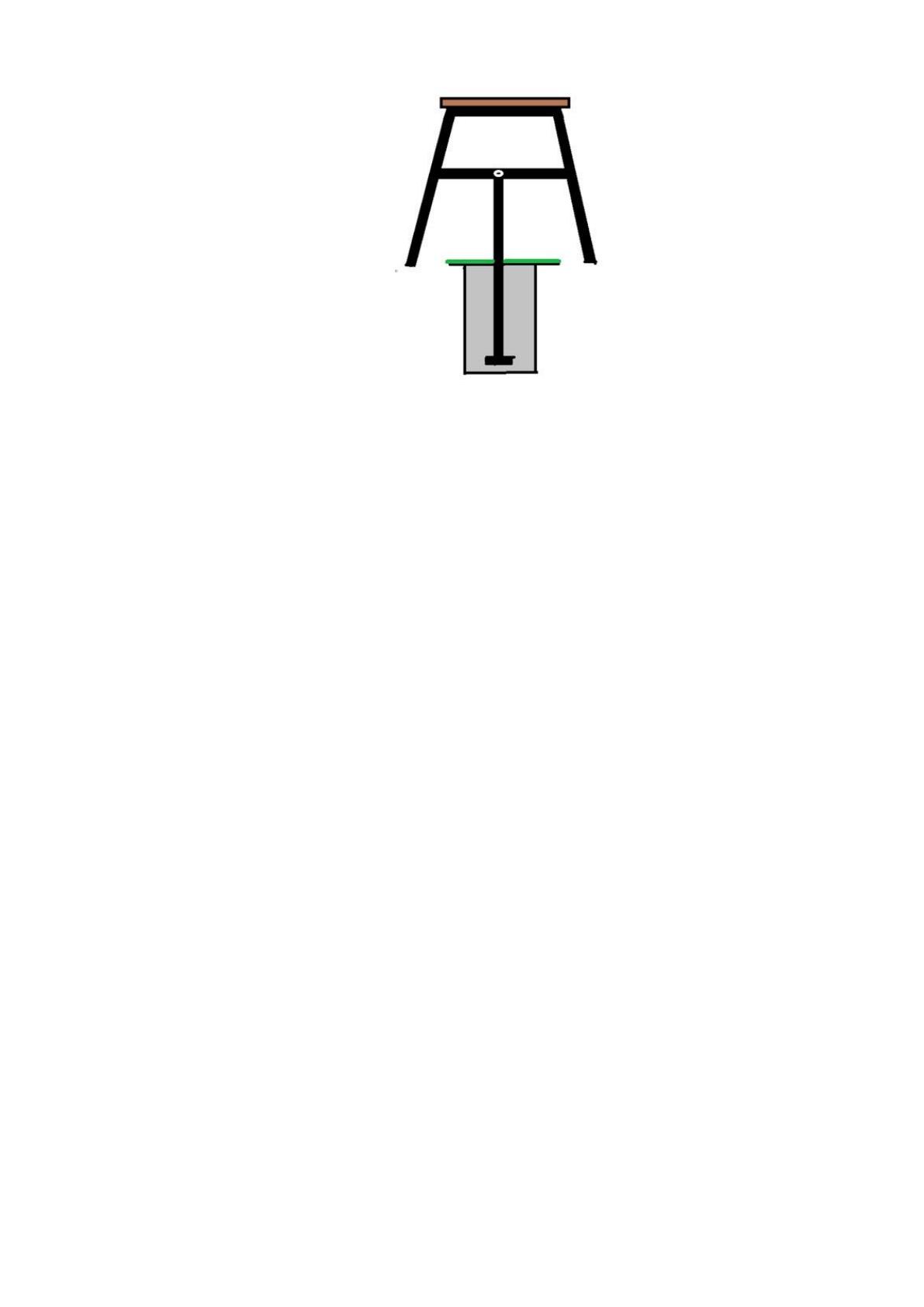

Рисунок 2.44 – Фиксация скамьи бетонированием
В этом случае удлинитель будет иди вниз в месте, не бросающемся в глаза.
Такой вариант часто применяется в том случае, когда ножка массивная и
просверлить отверстие непосредственно в ней довольно проблематично.
Есть и ещё один вариант крепления элемента городской мебели в тех
случаях, когда элемент не очень массивный, но «пятки» сложно просверлить.
Если они, к примеру, имеют сферическую поверхность, а также в ряде других
случаев. Собственно, есть и ещё некоторые способы крепления уличной мебели.
Рекомендуется использовать раствор высокого качества с добавлением
щебня, а также специальных присадок в случае выполнения монтажа уличной
мебели в холодное время года.
2) Вариант установки уличной мебели анкерением (см. рис. 2.45)
предпочтительнее, если в желаемом месте монтажа имеется покрытие (асфальт,
тротуарная плитка и пр.), которое нельзя разрушать. В этом случае мебель
крепится анкерным болтом через отверстие в пятке изделия. Предварительно под
крепёж просверливают отверстие соответствующего размера.
Анкерение осуществляется на все четыре ножки скамейки, или на
основное крепление элемента мебели, что обеспечивает устойчивость и защиту
от кражи и вандализма. Если монтаж выполняется на территории жилого дома,
возможно крепление анкерными болтами только передних или задних опор,
иногда по диагонали.
64

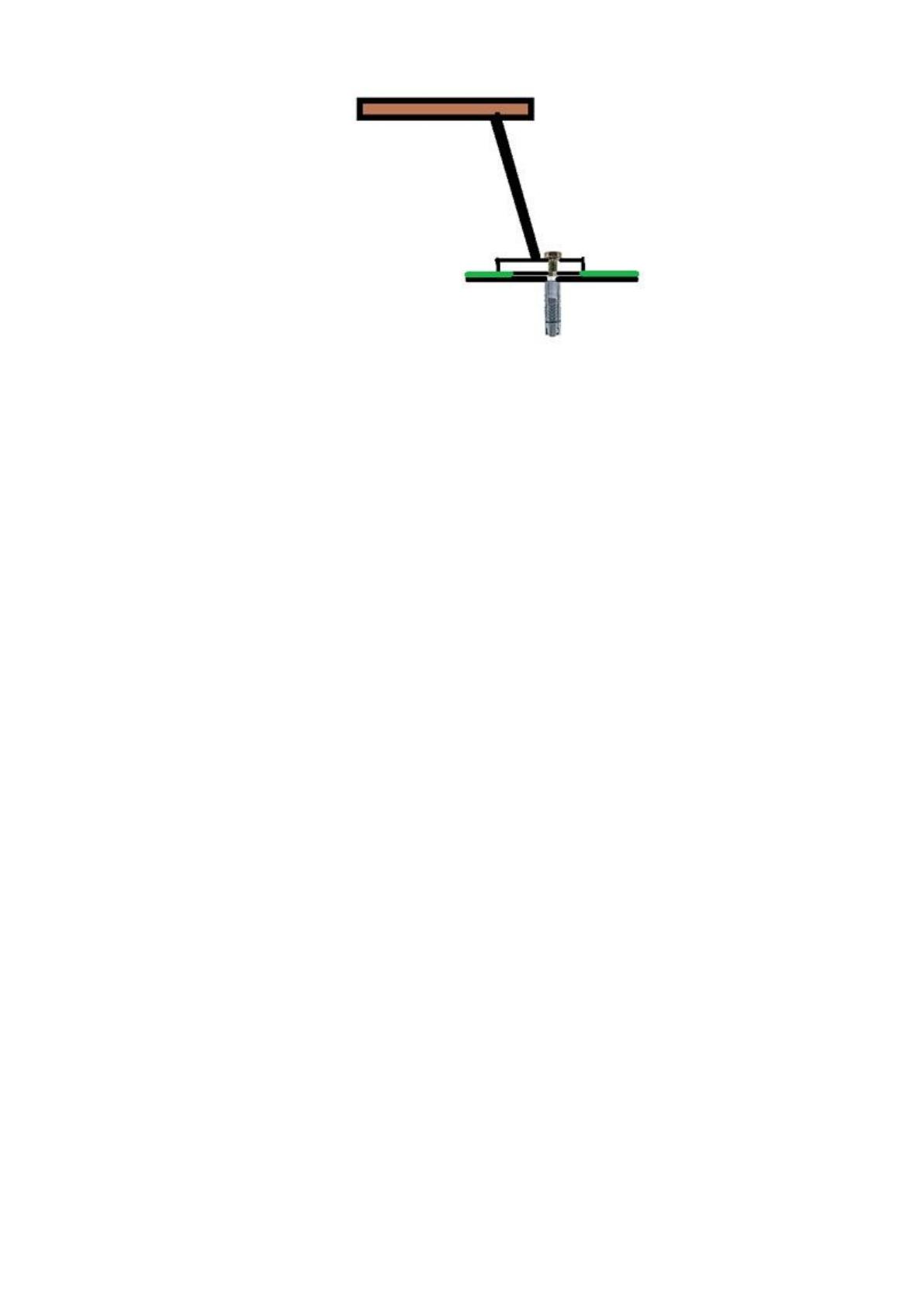

Рисунок 2.45 – Фиксация скамьи закладным анкером
В нашем случае используется данный вид фиксации элементов городской
мебели.
2.7. Экологичность материалов и технологии изготовления
Использование экологичных строительных и отделочных материалов
актуально в условиях повсеместного распространения продуктов органической
химии и других искусственных материалов. Опасность применения
синтетических (да и естественных) материалов в интерьере состоит в том, что
они оказывают воздействие на среду обитания и находящихся там людей.
Химическое воздействие возникает в результате выделения в воздух химических
веществ. Физическое воздействие вызывается электризуемостью материалов и
воздействием на человека поля статического электричества, проникновением
через материал (перегородки) звуковых волн и их воздействием на слух и
нервную систему, недостаточной теплоизолирующей способностью конструкций
интерьеров и элементов оборудования; возможным радиоактивным излучением
материалов.
Сегодня одним из главных показателей того или иного материала или
изделия является специальный знак соответствия международным требованиям
экологии и гигиены («Grunepunkt»). В современных условиях сформировать
