65
абсолютно безопасную с экологической точки зрения окружающую нас
предметную среду, к сожалению, невозможно. Во многом это определяется
экономическими и техническими условиями.
Натуральные, экологически чистые материалы, как правило, значительно
дороже искусственных, порой уступают им в прочностных и эксплуатационных
показателях, а в отдельных случаях, как например, в производстве специальной
влагостойкой обуви или одежды, они вообще не могут быть использованы.
Важно, чтобы строительные материалы и мебель отвечали следующим
требованиям: состояли из натуральных материалов или близких к натуральным
составам; имели собственную радиоактивность не выше нормативной; не
выделяли токсичных газов, частиц, вредных для здоровья; имели нейтральный
или приятный запах; поддерживали комнатную влажность в приемлемом
диапазоне; создавали нейтральную электрическую атмосферу (не создавали
электростатических зарядов); не вызывали больших изменений естественного
магнитного поля; были способны к рециклингу (переработке); не обусловливали
сверхэксплуатацию природных ресурсов [22]
26
.
Так, в основном, малые архитектурные формы состоят из следующих
материалов:
-Бетон;
Он является наиболее долговечным и вандалоустойчивым материалом
для создания различных форм и композиций стационарных объектов
благоустройства. Бетон также необходимо использовать для создания оснований
для размещения МАФов.
-Дерево;
Малые архитектурные формы создают из разнообразных отделочных
материалов, но наибольшее распространение получило дерево — самый
доступный и легкий в обработке материал. Вносят в оформление новизну литой
26
Панкина М.В., Захарова С.В. ПРИЁМЫ ЭКОЛОГИЧЕСКОГО ДИЗАЙНА СРЕДЫ // Современные проблемы
науки и образования. – 2014. – № 2.; [электронный ресурс] ‒ Режим доступа: ‒ URL: http://www.science-
education.ru/ru/article/view?Id=12740 (дата обращения: 11.08.2019).
66
бетон и резина, металл и пластмассы, армоцемент и стеклопластик, другие
современные материалы и их различные сочетания. Назначение, форма,
конструктивное решение любого элемента должны способствовать
максимальному выявлению декоративных достоинств данного строительного
материала [14]
27
.
-Древестно-полимерный композит;
Это наиболее высокотехнологичным и практичный вариант.
Долговечный, теплый, эстетичный и безопасный материал. ДПК производят из
смеси полимеров (полиэтилен, полипропилен, ПВХ), древесной муки
(мелкодисперсная, из лиственных пород), красителей и дополнительных
присадок (антипиренов).
-Полимерный профиль;
Он является экологичным современным материалом, изготовленным из
переработанного пластика. Материал является долговечным и износостойким,
ему могут быть приданы необходимые формы и цвета, а также необходимые
характеристики по прочности, морозостойкости и гибкости. Полимерный
профиль можно использовать в качестве альтернативы дереву.
-Металл (стальные сплавы);
Данный материал используется для изготовления каркаса игровых
конструкций, а также для боковин скамеек и лавок, реже - для изготовления
скамеек и лавок целиком, т.к. материал холодный и тактильно некомфортный, а
в условиях экстремально низких температур - опасный.
В нашем проекте для основного каркаса было решено использовать
нержавеющую сталь. Предметы городской мебели из нержавеющей стали
получили широкое признание во всём современном мире. Популярность изделий
связана со многими достоинствами, которыми обладают предметы мебели из
нержавеющей стали:
27
Самолькина Е.Г. Дерево в современной архитектуре малых форм // Вестник МГСУ. – 2015. – № 5. – С. 7–17.
[14]
67
- надежность — изделия из нержавеющей стали отличаются особой
прочность, устойчивостью конструкций;
- долговечность — особенности материала изготовления позволяют
использовать такие модели на протяжении долгого времени. Они сохраняют
первоначальный внешний вид не один год;
- экологичность – материал натуральный, без вредных примесей,
нетоксичный, легкий в содержании и уходе, абсолютно гигиеничный (за счет
идеально гладких поверхностей без пор и трещин, в которых обычно и
собираются бактерии) и полностью безопасный для здоровья;
- устойчивость к коррозии как в агрессивных средах, так и в атмосфере;
- простота в уходе — нержавеющая сталь не требует особого ухода;
- эстетичный внешний вид — предметы экстерьера выглядят органично и
подходят для любого стиля, особенно для стиля хай-тек.
Для листовой нержавеющей стали до 6 мм оптимальным вариантом
раскройки является лазерная резка (2.46).

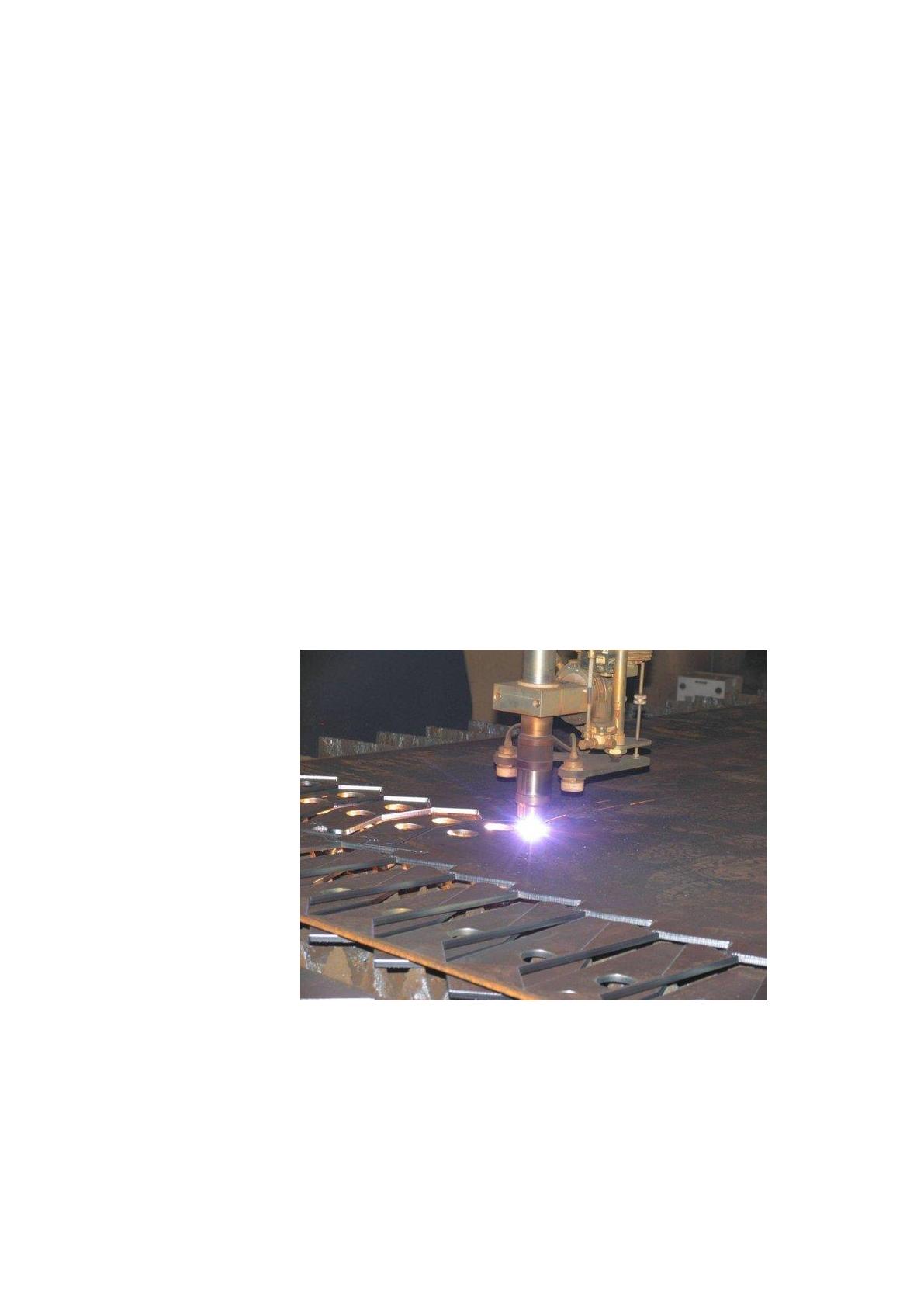

Рисунок 2.46 – Резка металла с применением лазера
Резка металла с применением лазера - технология в области
металлообработки новаторская, но уверенно занявшая лидирующую нишу.
Оборудование для лазерной резки металла предоставляет возможность быстро и
качественно раскроить заготовки различных размеров по заданным параметрам.
68
Вышедшая из данного аппарата деталь практически не нуждается в
завершающей обработке.
В процессе используются мощные излучатели со специальными линзами.
Луч лазера обладает высокой световой концентрацией. Прожиг заготовки
осуществляется на строго ограниченном участке. За счет этого при работе
исключается физическая деформация деталей.
Финишная обработка поверхности и сварных швов мебели из
нержавеющей стали бывает шлифованной, полированной или окрашенной.
В нашем случае мы используем шлифованную финишную обработку
нержавеющей стали (см. рис. 2.47).

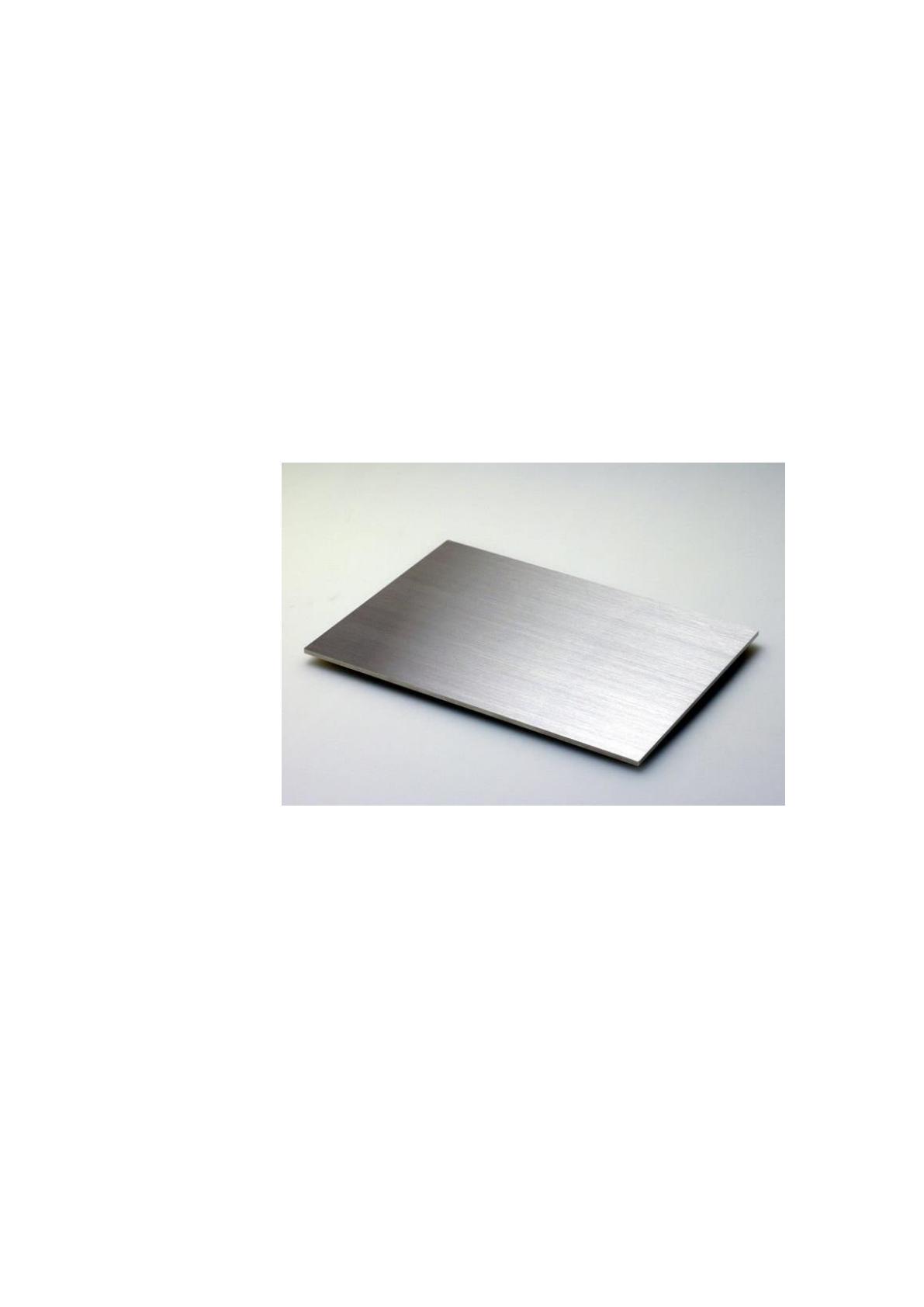

Рисунок 2.47 – Лист шлифованной нержавеющей стали
Применяется механический метод виброшлифования поверхности с
использованием энергии вращения помещенного в барабан шлифстанка
вихревого потока абразива разной фракции, образующего форму тора. Такой
способ упрочняет поверхностный слой, закругляет кромочные поверхности и
снимает заусенцы. Метод служит не только эстетическо-декоративным целям, но
и в последующем, упрощает уход за металлоизделиями.
Для увеличения спроса потребителями, было решено использовать и
альтернативный способ обработки, а именно порошковое окрашивание (см. рис.
2.48).
69

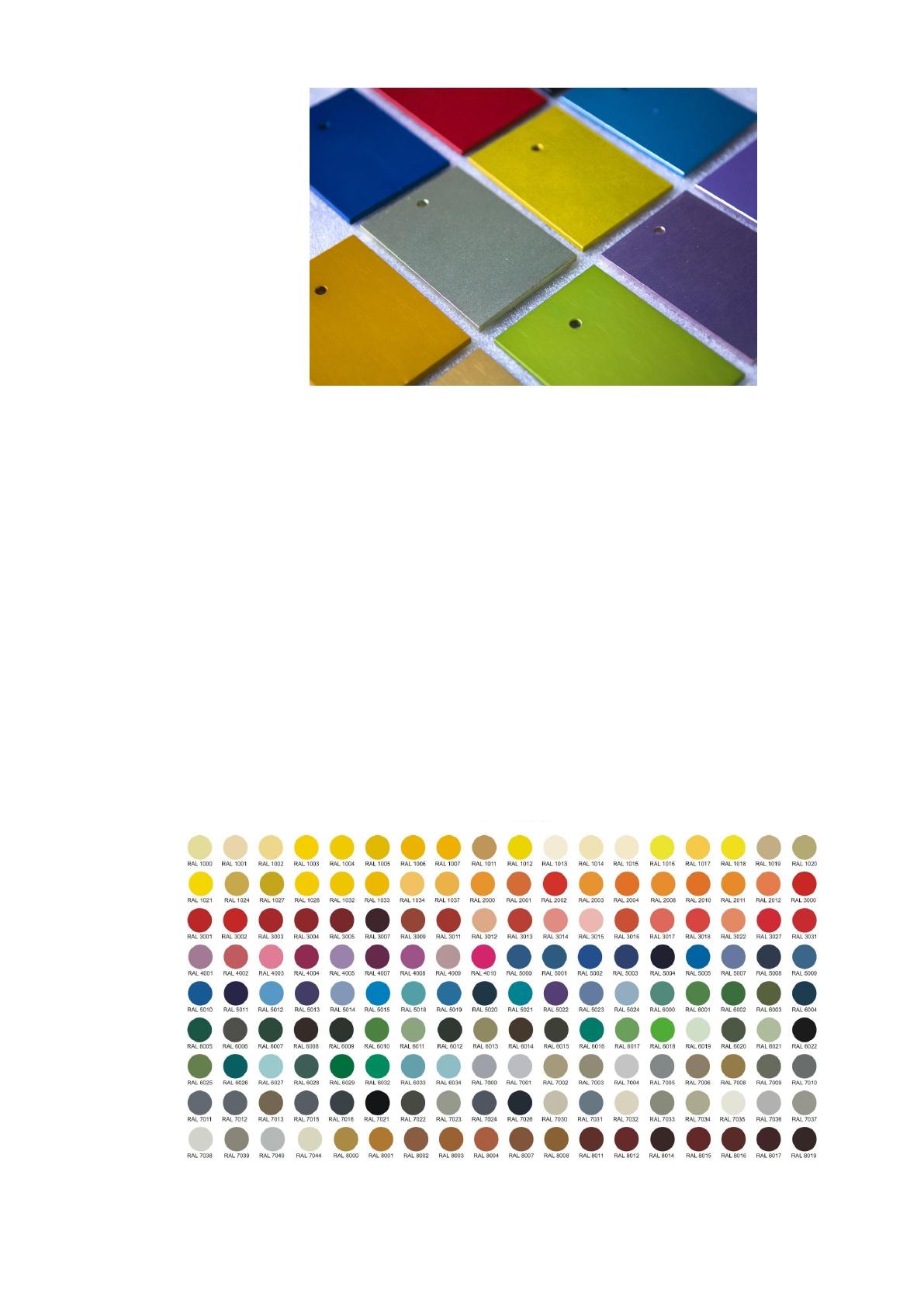

Рисунок 2.48 – Листы нержавеющей стали с порошковой окраской
различных цветов
Для порошковой окраски металла используются полимерные порошки
различных сплавов и их смеси с керамикой. Порошковая окраска защищает
готовые изделия от легких механических повреждений и негативных влияний
окружающей среды. Также использование порошковых красок для создания
защитных декоративных покрытий отличается безотходностью и высокой
степенью экологичности процесса.
Технология порошковой окраски металла распространена среди
производственных фирм. Производители дают возможность выбора цвета
согласно Каталогу RAL (см. рис. 2.49).
Рисунок 2.49 – Каталог цветовой палитры RAL
70
Каталог RAL – это коллекция цветов, содержащая всю цветовую гамму и
большое количество оттенков цветов, по которому ориентируются
производители красок и других цветных продуктов по всему миру.
Процесс покраски состоит из нескольких этапов:
- подготовки изделия к покраске, обезжиривания и очистки от
мелкодисперсных частиц;
- нанесения порошковой краски, смешанной с частицами металла, в
специальной камере;
- охлаждения окрашенного металлоизделия естественным способом в
течение, примерно, получаса.
В ходе исследования было выявлено, что сиденья скамеек, согласно с
решением использовать только экологические материалы, лучше сделать из
теплого, наиболее доступного и легко обрабатываемого материала — дерева, а
опоры — из металла. Из таких же материалов были спроектированы и урны,
фонари, оградительные столбики, стоянка для велосипедов, указатели и стенды
информации.
Так как в данном проекте используется дерево, огромное значение в этом
вопросе имеет его покрытие. Многие производители в качестве покрытия
используют тонировочные защитные средства без последующего покрытия их
лаком. Такой вид покрытия не обладает отталкивающими свойствами. Да, он
защищает древесину от внешних воздействий, но вся пыль и грязь не достаточно
хорошо смывается/сдувается с поверхности сиденья и спинки.
Именно поэтому было принято решение использовать лак как финишное
покрытие сидения скамеек, так как эмаль закрывает всю красоту рисунка
древесины и существенно ухудшает пользовательские качества. Кроме
антисептических и антикоррозионных качеств лак имеет и водно-дисперсионные
свойства.
Кроме используемых материалов, основным неоспоримым
экологическим преимуществом проектируемого комплекта мебели для жилого
71
комплекса «Маяковский» является наличие ниш для травянистых и вьющихся
растений. Таким образом, мы дополняем «легочную» систему жилого комплекса.
2.8. Экономические показатели проекта
Расценки (см. табл. 1-9 в Приложении и табл. 10) не содержат накладных
расходов (порошковая краска по каталогу RAL не стандартного цвета
(стандартный цвет - металлик), покраска, съемная ёмкость для растения с
системой автоматического полива, грунт, растения, посадка и уход за
растениями, закладного фундамента) и сметной прибыли.
В расценках (см. табл. 1-10) указаны только прямые затраты работы на
период июль 2019 года для города Москвы, которые рассчитаны на основе
нормативов ГЭСНм 38-01-006-07 2014 года с дополнениями 1 [1]
28
путём
применения индексов к ценам используемых ресурсов. Индексы применялись к
федеральным ценам 2000 года.
Использованы следующие индексы и часовые ставки от «союза
инженеров-сметчиков» для бюджетного финансирования:
- индекс к стоимости материалов – 8,231;
- индекс к стоимости машин – 13,385.
Используемые часовые ставки для бюджетного финансирования (в
скобках указана оплата труда в месяц при данной часовой ставке):
- часовая ставка 1 разряда: 205,29 руб. в час (33 703) руб. в месяц;
- часовая ставка 2 разряда: 222,94 руб. в час (36 600) руб. в месяц;
- часовая ставка 3 разряда: 244,37 руб. в час (40 118) руб. в месяц;
- часовая ставка 4 разряда: 275,19 руб. в час (45 178) руб. в месяц;
- часовая ставка 5 разряда: 316,19 руб. в час (51 909) руб. в месяц;
28
Сборник ГЭСНм 38-01-006-07 «Сборка с помощью лебедок ручных (с установкой и снятием их в процессе
работы) или вручную (мелких деталей): листовые конструкции массой до 0,5 т (бачки, течки, воронки, желоба,
лотки и пр.)» // ГЭСН-2001 «Государственные элементные сметные нормы на строительные работы» редакция
2014 с изменениями от 24.01.2017 №41/пр. [1]
72
- часовая ставка 6 разряда: 369,58 руб. в час (60 674) руб. в месяц.
Основанием применения состава и расхода материалов, машин и
трудозатрат являются ГЭСН-2001 [1]
29
.
Таблица 10
Расчет стоимости изготовления элементов городской мебели
для жилого комплекса «Маяковский» в г. Москва
№
Наименование
Ед.
Изм.
Расход
Ст-
сть
ед.
Всего
Руб.
Руб.
1
Скамья одинарная с био-элементом
шт
23
6
156,97
141
610,35
2
Скамья двойная с био-элементом
шт
14
11
132,05
155
848,63
3
Урна с био-элементом
шт
19
4
100,72
77
913,71
4
Велопарковка с био-элементом
шт
9
2
297,16
20
674,42
5
Столбик оградительный
шт
62
1
804,13
111
856,11
6
Столбик оградительный с био-элементом
шт
30
1
651,75
49
552,56
7
Фонарь с био-элементом
шт
44
14
162,01
623
128,29
8
Указатель с био-элементом
шт
5
11
616,01
58
080,03
9
Информационный стенд с био-элементом
шт
4
16
684,51
66
738,05
Итого
Руб.
1 305 402,15
29
Сборник ГЭСНм 38-01-006-07 «Сборка с помощью лебедок ручных (с установкой и снятием их в процессе
работы) или вручную (мелких деталей): листовые конструкции массой до 0,5 т (бачки, течки, воронки, желоба,
лотки и пр.)» // ГЭСН-2001 «Государственные элементные сметные нормы на строительные работы» редакция
2014 с изменениями от 24.01.2017 №41/пр. [1]
73
ЗАКЛЮЧЕНИЕ
Исследование показало, что все объекты дизайна и городского декора
воспринимаются двумя способами: с одной стороны, как часть
субпространственного контекста, а с другой - как феномен современной
визуальной и пластической культуры. Поэтому в городском дизайне особое
значение имеют уровень художественного качества, тонкий баланс между
индивидуальными характеристиками окружающей среды и правилами дизайна в
дизайне.
Результаты дипломной работы привели к синтезу ценностей выявленных
компонентов объекта, определению его структуры как устойчивого единства
элементов, их взаимосвязей и целостности системы.
Было выявлено, что гармоничная городская среда возникает с
включением в себя комплекс компонентов дизайнерских объектов, малых
архитектурных форм. Грамотное сочетание этих компонентов позволяет создать
качественный и понятный образ городских рекреационных зон. На основе
базовых принципов моделирования рекреационных зон городской среды
возможен дальнейший анализ существующих методов, а также их сочетание и
поиск новых творческих решений.
Благодаря внедрению продуктов художественного и технического
творчества во многих сферах жизни общества, которые способствуют
расширению пространства художественного развития различных аспектов
человеческой жизни, дизайн отвечает не только материальным, но и духовным
(и эстетическим) потребностям людей. Таким образом, это способствует
формированию и совершенствованию различных аспектов духовной культуры
человека: ориентации эстетических ценностей, эстетических и художественных
вкусов, гуманизации социокультурных отношений, ценностей стиля и образа
жизни человека. Дизайн играет большую роль в организации и оздоровлении
современной городской среды. Дизайн может и должен быть проектированием
ценностным, ориентированным на реализацию достаточно высоких, устойчивых
74
и авторитетных ценностных ориентиров, способным в образах проектируемой
среды воспроизводить прообразы высокой социальной культуры.
Значительные изменения в образе жизни, образе жизни, способах
диверсификации досуга и увеличения мобильности населения, которые
отражаются в рекреационных потребностях, требуют переосмысления
рекреационного пространства города как предмета социологического анализа и
поиска методологических альтернатив для его изучения.
Сложная функционально-пространственная система современной
городской среды всегда является предметом исследований и дизайна для
дизайнеров и архитекторов. Сегодня проблема организации пространственной
социальной инфраструктуры современной городской, агрессивной городской
среды актуальна для российских городов.
Кроме того, возникла необходимость в разработке более гуманного
подхода к человеческим рекреационным пространствам в системе городской
среды. Готовность к обновлению окружающего мира, направленность на
наиболее современные формы деятельности и общения - характерные черты
социокультурной активности жителей крупного города, что отражается на
освоении ими в повседневной жизни окружающей городской среды,
существенно меняет функции дизайна городской среды и актуализирует
проблему качества жизни горожан.
Малые архитектурные формы очень важны для облика города и его
художественного оформления. Они играют роль промежуточного масштаба
между человеком и расширенного масштаба современной архитектуры. Кроме
этого, они выполняют утилитарные и эстетические функции в формировании
жизненной среды человека.
На основе анализа и сбора данных были определены основные приемы
для проектирования экологичной городской мебели и разработаны проектные
предложения для проектирования уличной мебели пространств жилого
комплекса «Маяковский» в г. Москва.
