существующими в других областях искусства приемами повышения
выразительности [20]
22
.
Представляя метод художественно-образного моделирования среды, в
нашем случае экодизайн связан с творчеством в любом виде высокого искусства,
связанным с природой. В данном контексте он опирается, прежде всего, на
эмоциональное, интуитивное и целостное создание визуального образа не только
среды территории жилого комплекса, но и взаимодействия её с природным
«зеленым» пространством вокруг.
В данном проекте разработка городской мебели также подразумевает
включение зелени. Включение живых природных объектов возникло как элемент
культуры человека, отвечающий его эстетическим потребностям. Человек
ощущал себя единым целым с природой, к ней он интуитивно обращался за
исцелением. Использование живых растений в среде города является
возможностью приблизиться к полноценной среде обитания.
Нельзя не сказать о том, что городская мебель как часть средового
предметного пространства развивалась вместе с течением времени, вбирая в себя
черты определенных стилей. В нынешнее время перед нами стоит выбор
стилевых характеристик предметов нашей городской мебели. Больше всего под
наш проект подошел стиль хай-тек.
Хайтек считается урбанистическим стилем, потому как развитие свое
получил после того, как проведена была разработка промышленных зданий. Это
стиль, в котором просматривается полный отказ от классики.
Тенденции хай-тек нравятся тем, кто стремится убежать от привычных
классических форм, обеспечить комфорт, визуально расширить пространство.
Стиль востребован среди приверженцев аскетичной обстановки, людей,
стремящихся к самовыражению, увлеченных футуристичной тематикой, что
подходит под художественно-образное решение данного проекта.
22
Камерилова Г.С., Демидова Н.Н. ТЕОРЕТИЧЕСКИЕ АСПЕКТЫ ЭКОДИЗАЙНА УРБАНИЗИРОВАННОЙ
СРЕДЫ // Современные проблемы науки и образования. – 2014. – № 3.; [электронный ресурс] ‒ Режим доступа: ‒
URL: http://www.science-education.ru/ru/article/view?Id=13155 (дата обращения: 08.08.2019).
46

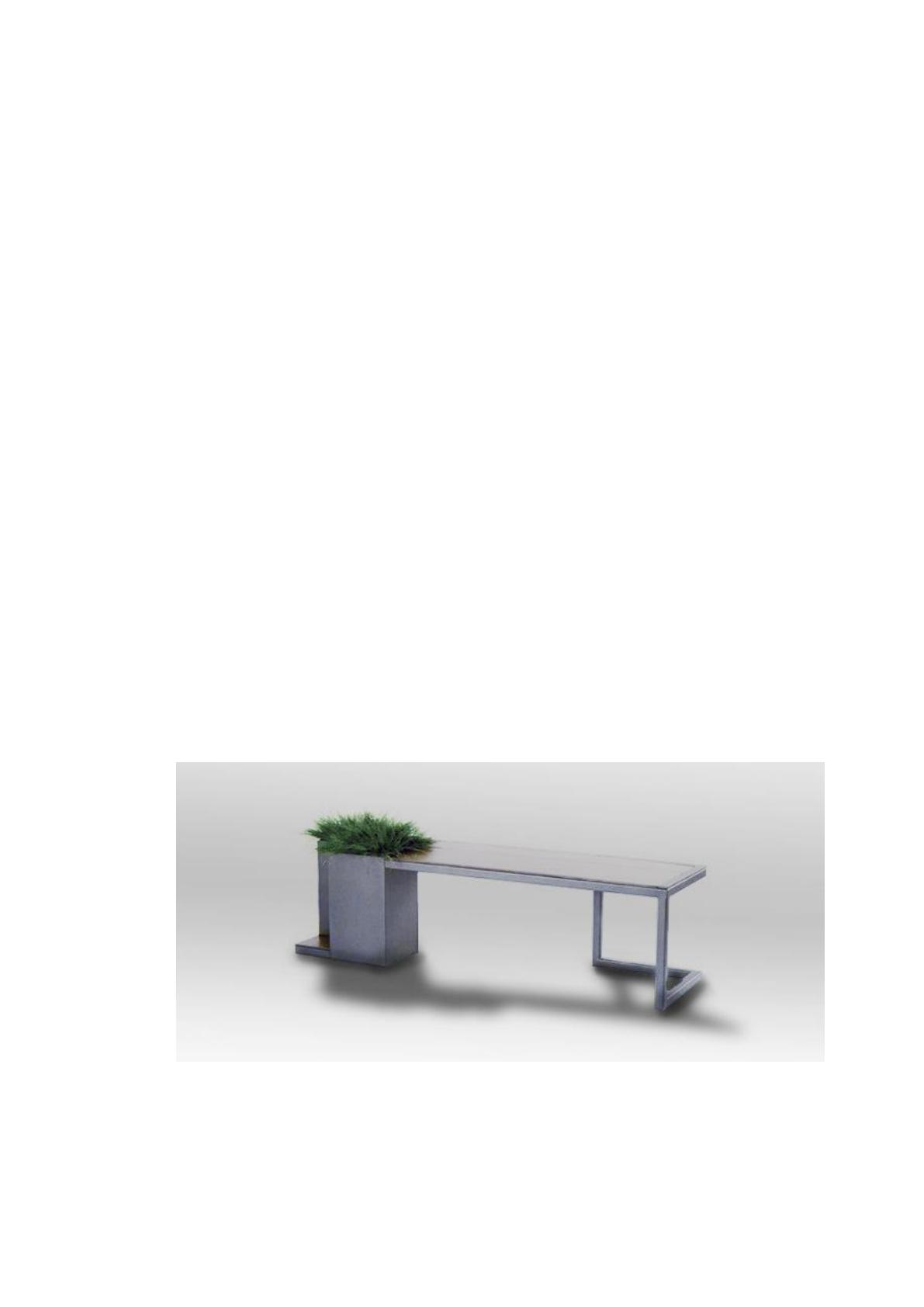

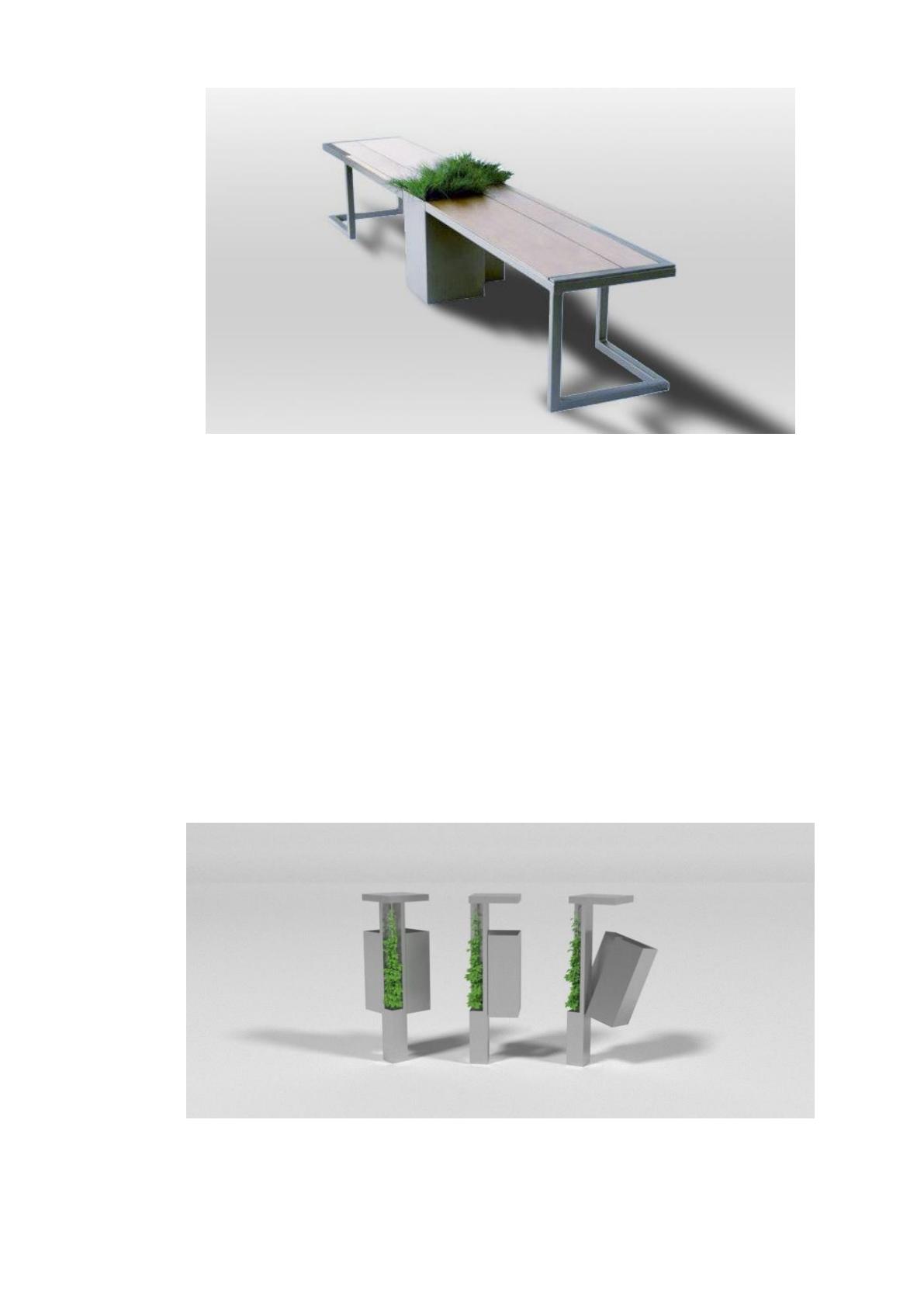

На примере эскизов, визуализаций и макетов (см. рис. 2.6-2.24 в
Приложении) для данного проекта предметного обустройства жилого комплекса
можно отметить эклектику художественных решений: ярко выраженные
вертикали, прослеживающиеся в архитектуре и по всей территории ЖК
«Маяковский» и характерные для 1920-1930-х гг., четкие минималистичные
линии урбанистичного стиля хай-тек, а также био-элементы, характерные для
эко-стиля.
Уличная мебель в смешанном стиле получилась сдержанная,
функциональная, весьма лаконичная, экстравагантная, с уникальными формами.
2.4. Эргономические параметры и безопасность
Эргономика - это дисциплина, которая изучает объективные свойства
человеческого тела (антропометрические, биомеханические, физиологические,
психологические) для оптимизации взаимодействия с продуктом или
окружающей средой. [11]
23
.
Предметное наполнение — орудия труда, вещи, изделия, инструменты,
приборы, механизмы, машины и т.д. — это было с самого начала сферой
изучения эргономики, с него началось активное проникновение эргономических
улучшений в устоявшийся мир орудий и механизмов, заметно усиливающих
возможности человеческого организма.
Пространственная среда, то есть комплекс общих и физических условий
жизни, стала следующей фазой эргономических разработок, которые частично
сочетают улучшения форм и свойств отдельных инструментов и объектов с
правильной организацией всех обстоятельств и мест.
Следует отметить, что начало всех начал эргономических исследований
всегда было в области понимания и корректировки реализации тех процессов,
23
Минервин Г.Б., Шимко В.Т., Ефимов А.В. и др. Под общей ред. Г.Б. Минервина, В.Т. Шимко. Дизайн.
Иллюстрированный словарь-справочник / М.: Архитектура — С, 2004. — С. 61.
47
для которых были созданы предметные комплексы и окружающие их
пространства. Первое - рабочие процессы, самые дорогие и самые тяжелые для
человека. Позже - самое простое домашнее хозяйство, от приготовления пищи до
детских игр.
В настоящее время нет таких процессуальных областей и форм, в
которых эргономика не произнесла последнего слова: например, статьи и
правила армии, правила управления полетом, расписание спортивных
соревнований и даже управление рейтингами информационно-развлекательных
телевизионных программ, к рекомендациям, поскольку они также зависят от
характеристик психики человека, границ сфокусированного или отвлеченного
восприятия, зон комфортного или неприятного зрения, ряда состояний усталости
или интереса. Например, водить машину или работать на панели управления
АЭС.
Такая наука, как эргономика, изобрела и усовершенствовала свою
собственную методологию для изучения вещей и событий, попадающих в ее
поле зрения - разбивая их, подразделяя на элементарные, даже самые простые
операции и фрагменты, и оценивая их с точки зрения объективных усредненных
способностей и потребностей человеческое тело как индивидуально и
коллективно, полагая, что в некоторых случаях принципы формирования
«комфортных зон» для различных видов деятельности или потребления
большинства товаров и услуг являются результатом их сложения фрагментарных
характеристик - так или иначе поправочный коэффициент, устанавливаемый
эргономикой. Формы применения принципов и отношения эргономики к
дизайну окружающей среды становятся особенно ясными при анализе сущности
новой профессии, что практически связано с проектированием трех компонентов
объектов и систем окружающей среды: происходящего здесь процесса,
предназначенного для него. Пространство и его наполнение - оборудование
процессов, явлений и событий [16]
24
.
24
Фех А.И. Эргономика: учебное пособие. – Томск: Издательство Томского политехнического университета,
2014. – 119 с. [16]
48
Эргономика, которая до сих пор занимала скромную нишу прикладной,
почти отодвинутой на передний план науки и дизайна, сталкивается с более
простыми задачами. Их индикатором является эффективность рабочих и
бытовых процессов, а также их бережное отношение к человеку и обществу, для
разработки, реализации и оснащения которого эти процессы предназначены. Это
самая важная, но все же неотъемлемая часть образа окружающей среды. Отсюда
исходят три следствия:
Первый - это прямое действие, а именно процессы, их временные рамки,
энергетические, пространственные, физиологические и другие модели,
структуры и индикаторы являются фундаментальной основой для интеграции
всех выводов и рекомендаций эргономических исследований. Это также
наблюдается в экологическом проектировании - природоохранно-строительная
деятельность (по желанию и способностям заказчика).
Второе - обратное действие - эффективность комплексного процесса
определяется реальными субпространственными условиями и факторами их
реализации, сценариями их интеграции в единую систему регулирования
процессуальной базы. Это также характерно для экологического дизайна,
который в конечном итоге формирует обстоятельства экологического процесса,
его архитектурную и творческую оболочку.
Это приводит к третьему концептуальному выводу: и эргономика, и
дизайн архитектурной среды имеют одну общую черту: создавать условия для
достойного, совершенного и доступного образа жизни для каждого человека и
общества в целом. Оба (со своими критериями практической эффективности в
одном случае и художественной целостности в другом) сойдутся в одну линию в
будущем - счастье человека и человека [13]
25
.
Эргономические требования - это требования, предъявляемые к системе
«человек-машина-среда» для оптимизации работы оператора-человека с учетом
его социально-психологических, психофизиологических, психологических,
25
Рунге В.Ф., Манусевич Ю.П. Эргономика в дизайне среды. Учеб. Пособие. М.: «Архитектура-С», 2016 – 328 с.
[13]
49
антропологических, физиологических и других объективных характеристик и
возможностей. Эргономические требования лежат в основе проектирования
конструкции машины, разработки конструкции, а также пространственных и
композиционных решений всей системы и ее отдельных элементов.
В современной практике антропометрические свойства человека
являются предпочтительными. Антропометрия является неотъемлемой частью
антропологии (наука о происхождении и развитии человека); Это система
измерений человеческого тела и его частей, морфологических и
функциональных признаков организма.
Антропометрические характеристики человека служат основой для
нормализации функциональных параметров субпространственной среды и для
создания их объемно-пространственных структур.
Антропометрия (от греч. Antropos — человек и ...метрия) —
неотъемлемая часть антропологии (науки о происхождении и эволюции
человека); Это система измерений человеческого тела и его частей, а также
морфологических и функциональных признаков организма.
Уличная мебель для жилого комплекса «Маяковский» также была
разработана с учетом стандартов эргономических параметров.
На одинарной скамье с длиной 180 см могут свободно разместиться два
человека (при необходимости, и три) (см. рис. 2.25).

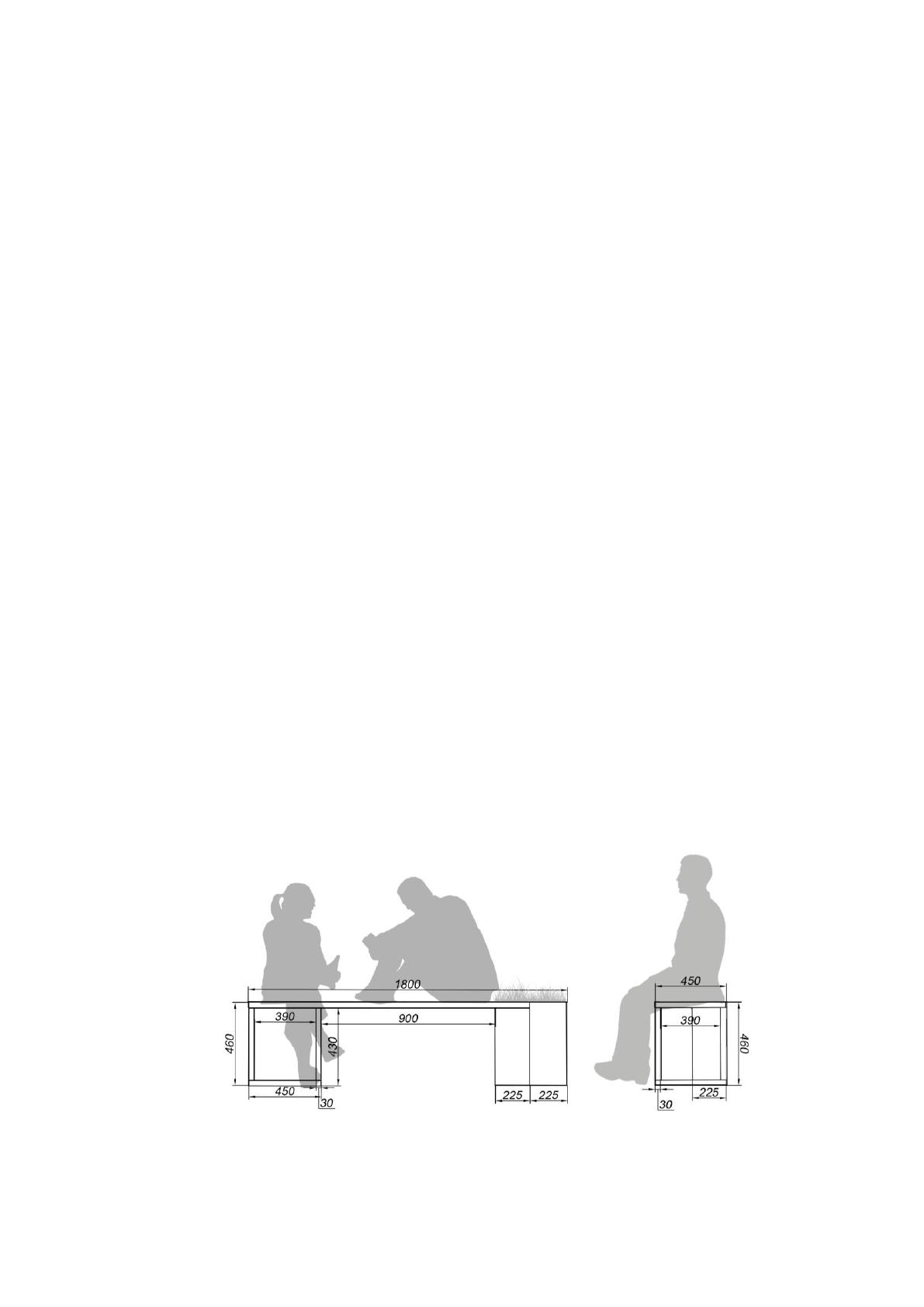

Рисунок 2.25 – Эргономика одинарной скамьи
для жилого комплекса «Маяковский»
50
Им удобно будет сидеть, так как глубина посадки больше стандартного
размера – 45 см, а колени не будет задираться или сильно свисать при
стандартной высоте сиденья 46 см.
На двойной скамье (см. рис. 2.26) длиной 315 см получится
расположиться четырем и более человек. Остальные эргономические параметры
идентичны одинарной скамье.

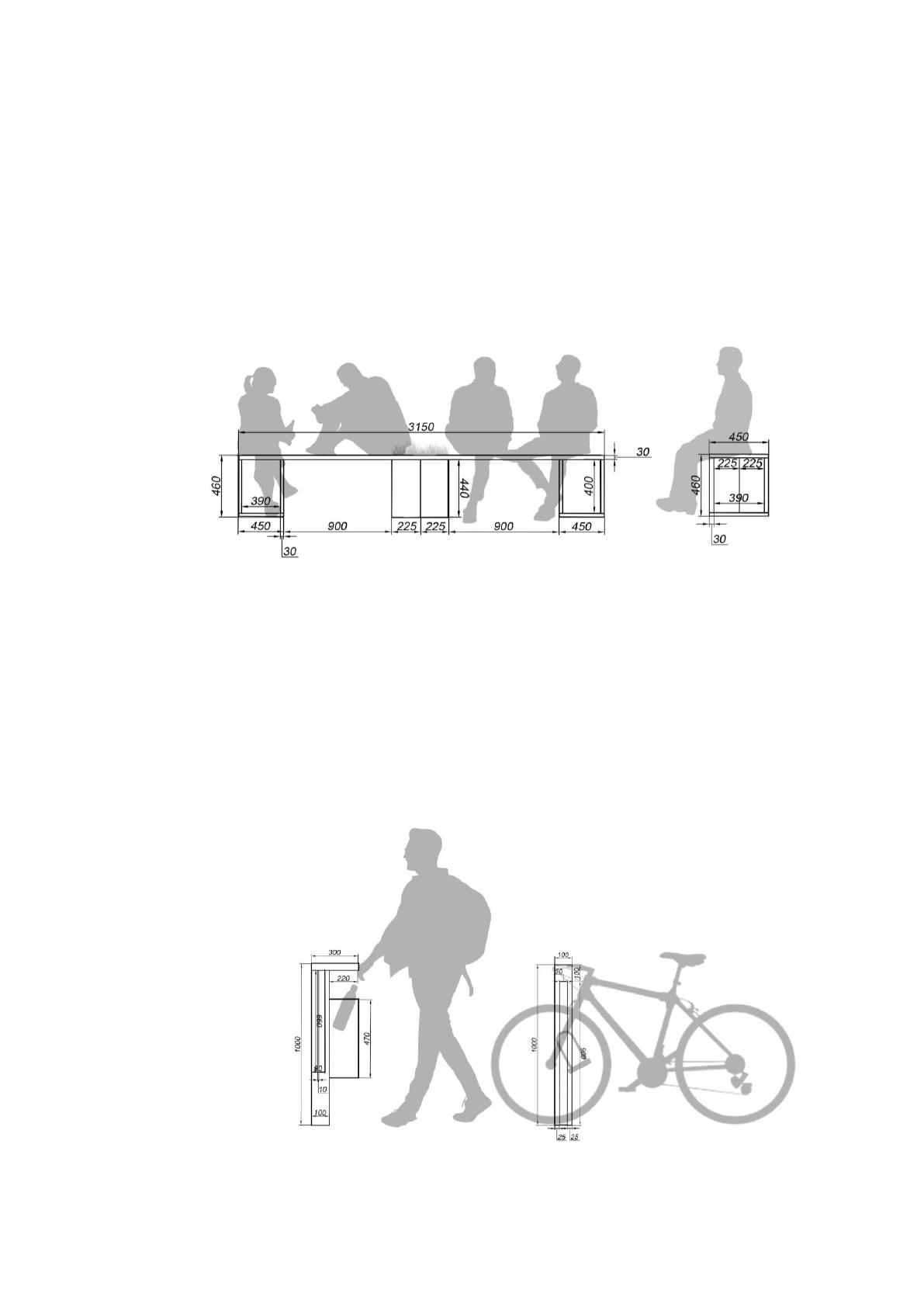

Рисунок 2.26 – Эргономика двойной скамьи
для жилого комплекса «Маяковский»
При проектировании урны для мусора (см. рис. 2.27) учитываются такие
параметры как высота кромки мусорного бака. Она должна быть на уровне бедра
среднестатистического человека – 80 см, чтобы можно было выкинуть мусор как
стоя, так и сидя на скамейке.
Рисунок 2.27 – Эргономика урны и велостоянки
для жилого комплекса «Маяковский»
51
Главными эргономическими параметрами стоянки для велосипедов (см.
рис. 2.27) является высота парковочного слота – не менее 75 см и ширина – не
менее 6,5 см, так как высота колес велосипедов колеблется от 30 до 70 см и
ширина от 2,3 до 6 см. Мы проектировали велопарковку со слотом высотой 90
см и шириной 9 см. При размещении нескольких стоянок рядом друг с другом,
стоит обратить внимание на расстояние между центрами слотов – оно должно
быть не менее 70 см, чтобы рули рядом стоящих велосипедов не соприкасались
друг с другом.
У оградительных столбиков (см. рис. 2.28) высота должна быть не менее
75 см (мы использовали высоту 100 см). Главное, чтобы столбики были выше
бампера среднестатистического автомобиля.

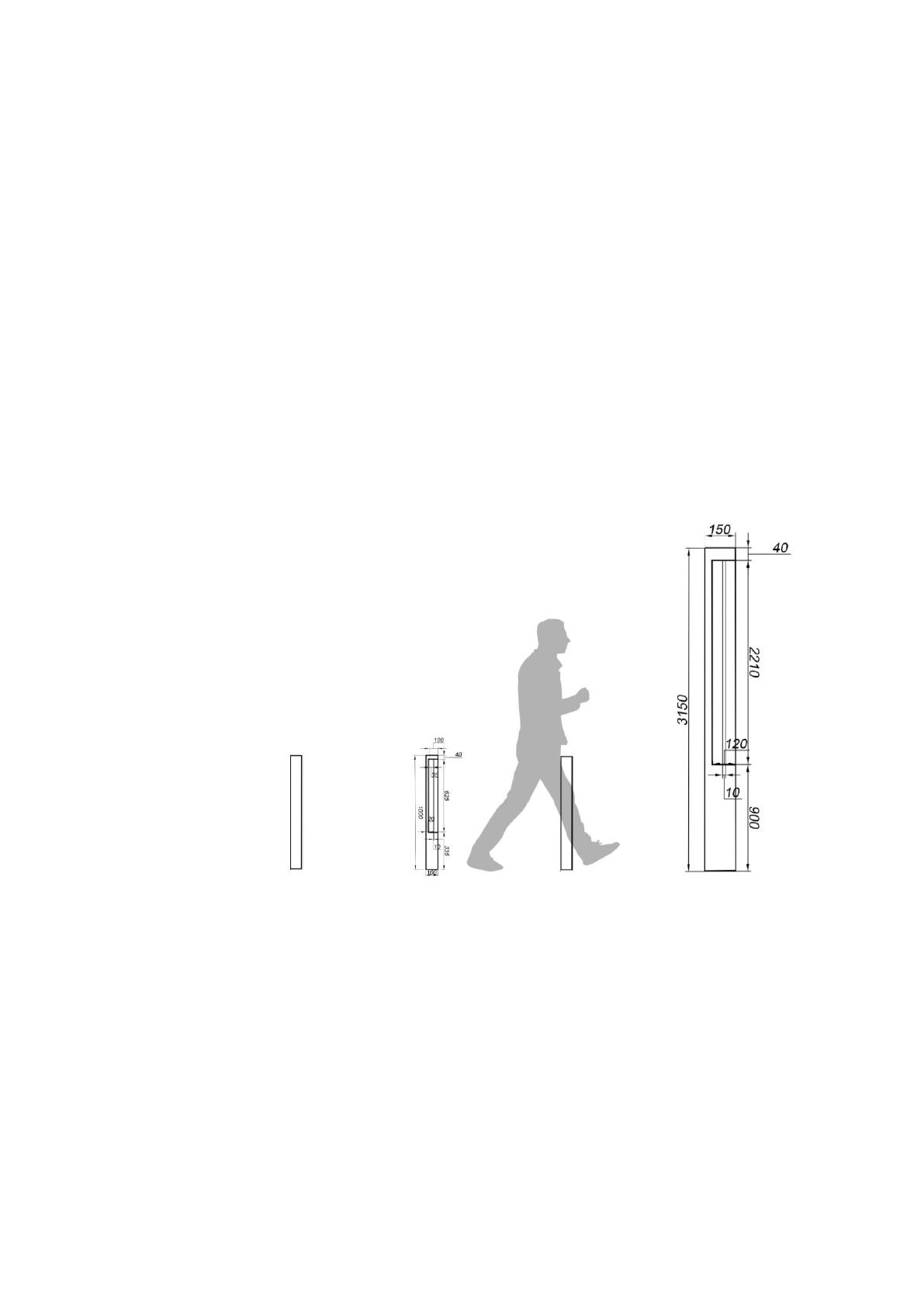

Рисунок 2.28 – Эргономика оградительных столбиков и фонаря
для жилого комплекса «Маяковский»
Уличный фонарь (см. рис. 28) должен быть выше человеческого роста и
яркая осветительная часть необходимо располагать выше уровня глаз. Мы
проектировали фонарь высотой 315 см с самым мощным светильником на
уровне 310 см.
Так же дела обстоят и с указателем (см. рис. 2.29). Его высота 315 см и
информационные таблички должны быть выше человеческого роста, чтобы не
52
препятствовать проходу пешеходов и чтобы информация на табличках была
видна даже при большом скоплении людей.

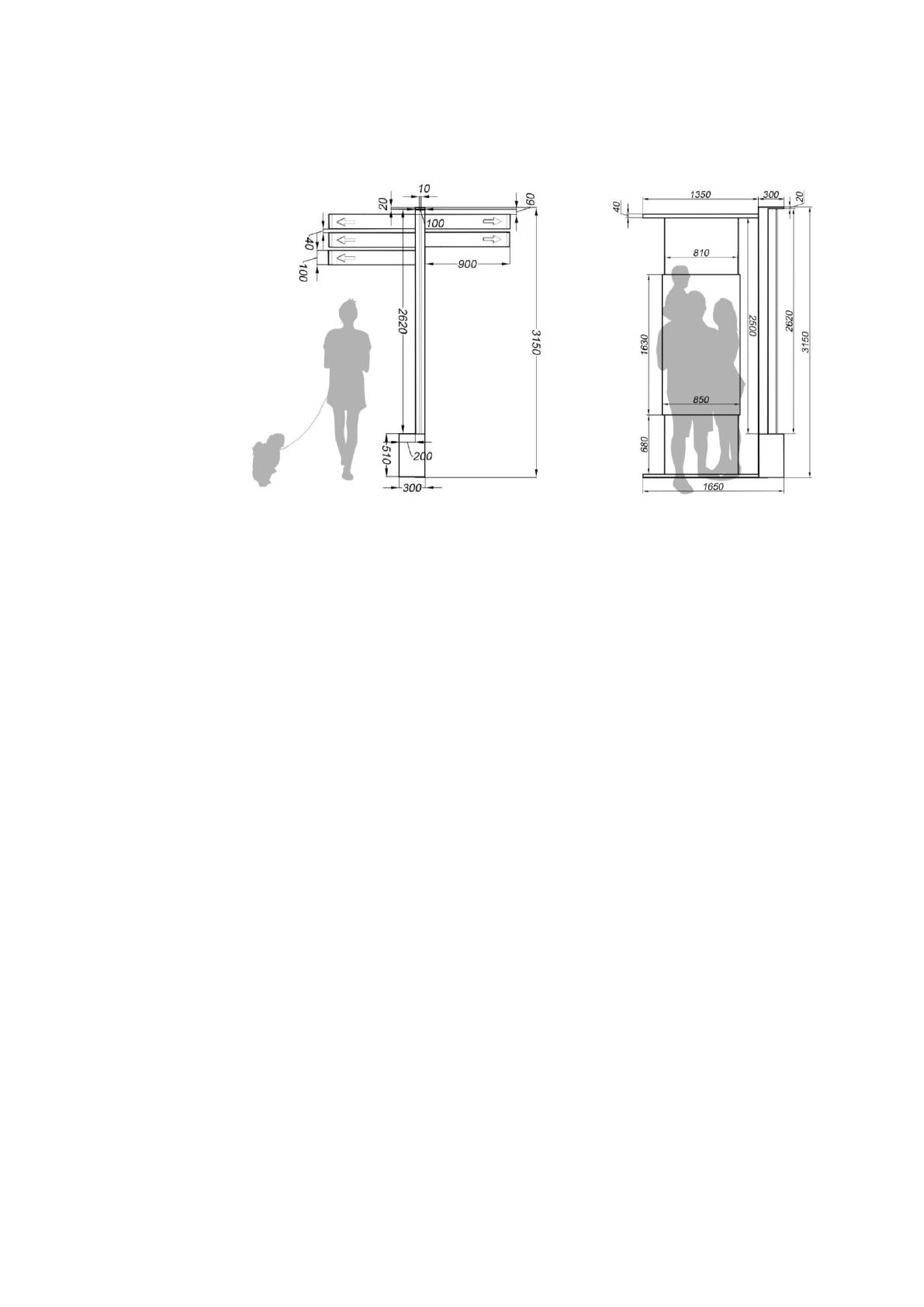

Рисунок 2.29 – Эргономика указателей и информационного стенда
для жилого комплекса «Маяковский»
У информационного стенда (см рис. 290 главным параметром является
расположение информации – заголовок информации должен размещаться на
уровне глаз читающего и спускаться ниже. Таким образом, высота самого
информационного стенда – 315 см, а информационное табло начинается с уровня
215 см и спускается до 68 см.
Цель эргономики в дизайне уличной мебели можно формулировать по-
разному, но общий смысл останется один - согласование конструкции малых
архитектурных форм и условий их функционирования с психофизиологическими
характеристиками человека.
2.5. Функционально-технологическое решение
Функции предмета определяют его структуру и форму. Так как они
большей частью проявляются не изолированно, а в сочетании друг с другом,
говорят «о структуре функций, т. е. об определенной их связи и
53
взаимоподчиняемости, причем одна или некоторые из них доминируют».
Функциональная структура мебельных изделий является особой системой, в
которой изменение или исчезновение одной из основных функций вызывает
изменение структуры в целом.
Поэтому, чтобы правильно определить общее художественно-
конструктивное решение мебельного изделия, необходимо четкое выявление
качественных и количественных признаков его функций. С этим требованием
тесно связана первая особенность современной мебели — ее обусловленность
назначением здания и помещений в нем.
В данном проекте присутствует разработка ряда городской мебели с
биоэлементами, которая имеет специальное функциональное назначение для
здания, имеющего площади как для жилья, так и для бизнеса: скамья, урна,
фонарь, оградительный столбик, стоянка для велосипедов, указатель и стенд
информации.
Скамья – важнейший элемент общественного пространства (см. рис. 2.30
и 2.31). Двор с удобными лавочками всегда будет наполнен людьми. Важен
материал сидения и самым комфортным и эстетическим решением считается
дерево.
Рисунок 2.30 – Скамья одинарная с био элементом
для жилого комплекса «Маяковский»
54
Рисунок 2.31 – Скамья двойная с био-элементом для жилого
комплекса «Маяковский»
Для того, чтобы пространство вокруг жилого комплекса было чистым и
ухоженным, необходимо наличие урн для мусора (2.32).
Критерии урны для придомовой территории жилых зданий:
- отверстие для мусора небольшого диаметра, чтобы туда нельзя было
выкинуть пакет с мусором из дома;
- устойчивые крепления для предотвращения опрокидывания;
- крышка, чтобы препятствовать разлету мусора от ветра;
- вместимость не менее 50 л для предотвращения быстрого переполнения.
Рисунок 2.32 – Урна с био-элементом
для жилого комплекса «Маяковский»
