2.6. Концепция календаря
Календарь в первую очередь используется человеком для
контролирования дней недели, дат и планирования своего личного времени.
«Календа
рь лат. calendarium — долговая книжка: в Древнем Риме должники
платили проценты в дни календ, первых чисел месяца
12
»
2.6.1. Разработка идеи
Идея календаря будет заключаться в необычной реализации, и за
концепцию принимается вариант конусообразного варианта, так как его
исполнение может быть переработано под шкатулку с кодовым замком. Т.к.
сегменты календаря будут вращаться, то их положение может иметь значение
для открытия содержимого. Основным смыслом такой шкатулки-календаря
является открытие его в определенную дату. В самом строении предусмотрена
емкость для различного наполнения в том числе возможно присутствие
подарочного сертификата или купона с бонусами. Для его вращения
необходимо разработать механизм, содержащий ось с выступающими
элементами в роли кодового шрифта и создать ряды с опознавательными
знаками для определения даты с пазами для кода. Для первых разработок были
сделаны некоторые зарисовки на бумаге. (см. рис. 2.26) Календарь будет
размерами: В высоту 75 мм, ширина в основании 100 мм, ширина в верней
плоскости 70 мм
12
Календарь [электронный ресурс] – Режим доступа: – URL: https://ru.wikipedia.org/wiki/Календарь (дата
обращения 15.06.20)
56

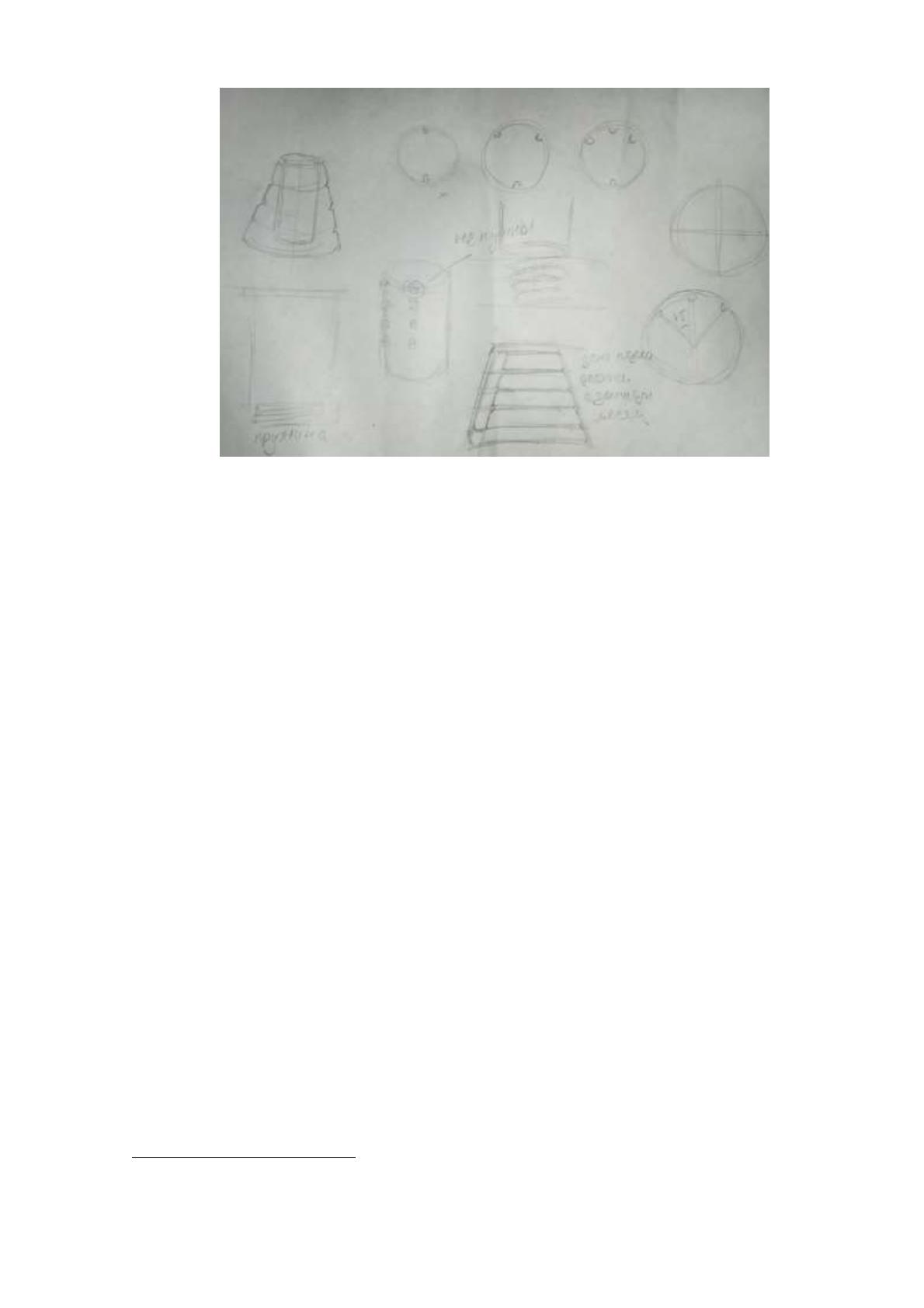

Рис. 2.26 Зарисовки идеи механизма
2.6.2 Визуализация календаря
Для создания такого календаря следует использовать программу для
работы в 3D. «С тех пор, как компьютер стал основным средством для
подготовки дизайна, все прежние средства начали забываться»
13
. Сейчас
трудно представить разработку любого объекта в объеме на бумаге. Да, это все
еще используется, но занимает намного больше времени чем в программе,
предназначенной для данных решений. Подобную цель позволяет достичь
Fusion 360 от компании Autodesk. В ней присутствует понятный интерфейс и
удобный инструментарий для создания модели любой сложности и любого
функционала. Особенно удобно то, что присутствует бесплатная студенческая
подписка, дающая возможность обучающемуся без каких-либо проблем,
использовать все возможности программы, от простого создания объекта, до
расчета нагрузки и реализации механизмов.
При работе в таких программах в первую очередь необходимо
правильно выстроить порядок действий, так как от это будет зависеть
13
Элис Туэмлоу. Графический дизайн. Фирменный стиль, новейшие технологии и креативные идеи.
Переводчик К. Крутских. Издательство: Астрель, АСТ, 2006. – 108 с, ил.
57
правильность работы разрабатываемого механизма замка. Для этого мною был
составлен план действий, с пояснением каждого шага, и оформлен в таблицу
(см. таб. 3)
План действий с пояснениями
Таблица 3
Шаг.
Действие
Причина
1
Обозначение размеров
Необходимо для понимания
примерного представления
размеров модели
2
Моделирование основы
Требуется для разработки и
определения расположения частей
механизма
3
Моделирование объектов,
требуемых для определения даты
Непосредственно на этом шаге
позволяет определить, требуется
ли дополнительная работа с
определением размеров подвижных
модулей, и нужно ли
первозаданные размеры
переработать
4
Расположение чисел на
подвижных модулей
Данное решение было принято по
причине особенности замка. Так
как механизм открывается в
определенную дату, стоит
расположить обозначения на
поверхности в порядке,
необходимом для самого открытия
5
Создание объектов замка
Для создания понятного принципа
работы, следует создать данные
элементы, расположенные в
открытом виде. Это сэкономит
время при дальнейшем
проектировании механизма
6
Создание блокирующей поворот
крышки
Для того чтобы ёмкость с
блокирующими штырями не
поворачивалась во время смены
даты, нужен объект не
позволяющий свободно двигаться
этому элементу по вертикальной
оси.
7
Реализация поворотного
механизма в программе
В программе присутствует функция
создании подвижных частей.
Необходимо выполнить симуляцию
работы с календарем для
выявления каких-либо дефектов, и
проверить работоспособность
механизма
58
8
Визуализация календаря
При наличии огромных
возможности рендера в программе,
можно сделать визуализацию
объекта для лучшего понимания
масштаба.
По итогу выполненных действий мной была создана рабочая модель
календаря (см. рис 2.27). Также при наличии функции экспорта как модели,
так и отдельных объектов, можно создать файл необходимый при работе в
программах для 3D печати и фрезеровки объектов в различных материалах,
таких как металл, дерево, пластик.

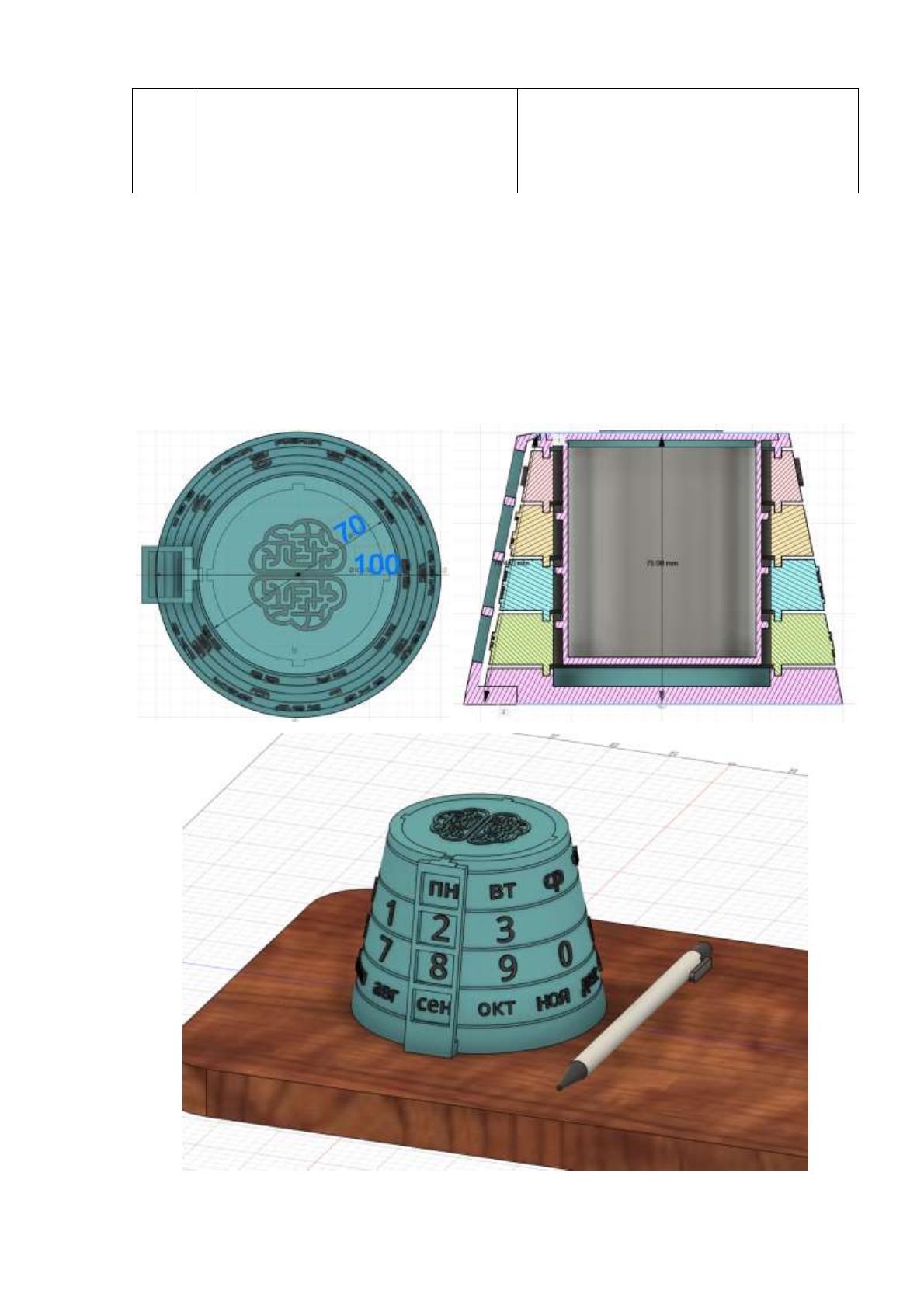

Рис 2.27 Визуализация календаря
59
Глава 3. ТЕХНОЛОГО-ЭКОНОМИЧЕСКАЯ
3.1 Технологическая карта
Таблица 4
№
Стадии дизайн
проектирования
Виды работ
Оборудование
Инструмент
ы
1.
Получение
задания на дизайн
проектирование
Мозговой штурм,
осмысление
темы.
Составление
расписания,
графика работы
над проектом
ПК
Бумага,
карнадаш
2.
Исследование
Изучение
объекта
проектирования,
целевой
аудитории,
аналогов,
конкурентов
ПК
Интернет
3.
Поиск
вдохновения
Подбор
изображений
ПК
Интернет
4.
Зарождение идеи
Зарисовка
набросков,
эскизов
Бумага
Карандаш
Тушь
Маркеры
5.
Разработка идеи
Первые
цифровые
эскизы
ПК
Adobe
Photoshop сс
2018
Adobe
Illustrator cc
2018
6.
Доработка
логотипа
Создание
итогового
варианта
логотипа
ПК
Adobe
Photoshop сс
2018
Adobe
Illustrator cc
2018
7.
Сувенирная
продукция
Разработка
дизайна
носителей
ПК
Adobe
Photoshop сс
2018
Adobe
60
Illustrator cc
2018
8.
Поиск
сотрудничества
Поиск
типографий
ПК
Интернет
9.
Экономическое
обоснование
Составление
экономического
расчета, выбор
наиболее
подходящего
варианта
ПК
Excel
Word
10.
Визуальное
представление
конечного
продукта
Оформление
проделанной
работы
ПК
Adobe
Photoshop сс
2018
Adobe
Illustrator cc
2018
3.2 Технология производства
Для печати конвертов и фирменных бланков должна использоваться
офсетная печать, так как эта технология, предусматривает перенос краски с
печатной формы на запечатываемый материал не напрямую, а через
промежуточный офсетный цилиндр. Соответственно, в отличие от других
методов печати, изображение на печатной форме делается не зеркальным, а
прямым.
В традиционной офсетной печати краска попадает на бумагу, проходя два
вала — один из них является валом с формой, а другой — офсетным валом.
Форма представляет из себя пластину с фоточувствительным покрытием.
Затем на форму наносится нужное изображение. После экспонирования и
проявки засвеченные части формы начинают притягивать воду и отталкивать
любую маслянистую субстанцию, чем и является краска. Такие части
называются гидрофильными. Незасвеченные части форм начинают, наоборот,
отталкивать воду и притягивать краску. Таким образом краска без проблем
переносится только на гидрофобные части формы, формируя буквы и
61
изображения. При каждом повороте, с помощью системы валиков, вал с
печатной формой омывается водой, затем через систему красочных валиков на
его гидрофобные части происходит нанесение краски. Изображение
переносится с вала с печатной формой на офсетный вал, а оттуда — на бумагу.
Офсетный вал позволяет меньше изнашивать форму и позволяет добиться
ровности краски.
Для нанесения изображения на кружки подходящим видом печати
является тампонная. Тампон (роллер) - эластичный промежуточный элемент,
переносящий изображение. Он позволяет переносить изображение с печатных
форм глубокой, плоской, высокой и трафаретной печати на поверхности
практически любой формы, что и подходит для кружек.
В свою очередь футболки и фартуки сделаны из различных тканей, и
являются особенными в плане изготовления на них печатных изображений.
Для таких вещей следует использовать шелкографию (трафаретную печать).
В качестве материала для изготовления печатной формы используются
специальные полиэфирные, нейлоновые или металлические сетки крайне
маленькой толщины с высокой частотой расположения нитей. Сквозь
отверстия, образованные сеткой, краска при приложенных усилиях
переносится на запечатываемую поверхность.
Продукция
Таблица 5
№
Продукт
Тираж
Формат
Плотность
бумаги
Тип печати
1.
Визитка
500 шт
50мм на 90
мм
Бумага 300 г/м2
Односторонняя
цветная
цифровая
печать
Кол-во красок
4+0
2.
Конверты
1000 шт
114х229
мм(С65 –
евро)
Мелованная
бумага 135 г/м²
Офсетная
печать
односторонняя
кол-во красок
4+0
3.
Бланки
фирменные
1000 шт
А4 297мм на
210 мм
Мелованная
бумага 90 г/м²
Офсетная
печать
62
односторонняя
Кол-во красок
4+0
№
Продукт
Тираж
Площадь
Тип печати
1.
Кружки
30 шт.
30 кв. см.
Тампонная печать
2.
Футболки
0 шт.
40 кв. см.
шелкография
(трафаретная печать)
3.
Фартуки
5 шт.
300 кв. см.
шелкография
(трафаретная печать)
3D печать
объем
вес
высота
ширина
~220 см^3
От 280 до 310 гр.
75 мм
В основании
100 мм
В верхушке
72 мм
3.3 Экономическая часть
Работа дизайнера
На рассмотрении несколько компаний, занимающихся разработкой
фирменного стиля.
Dayli
Данная компания выделила несколько вариантов реализации:
1) Базовый
Включает в себя логотип, шрифты и цветовую палитру,
стилеобразующие элементы, визитку и оформление групп в BK и FB
Цена: 29 900₽
2) Бизнес
63
Сюда включена также разработка логотипа, шрифты и цветовую палитру,
стилеобразующие элементы, визитка и оформление групп в BK и FB с
добавлением оформления Инстаграм и руководства по использованию
фирменного стиля.
Цена: 50 000₽
Сайт: https://dayli.agency/
14
Guys
Здесь предлагается также создание логотипа, подбор шрифтов и цветовой
палитры, стилеобразующие элементы, визитка
Цена: 55 000₽
Сайт: https://guys.agency/
15
Вывод: средняя цена на создание фирменного стиля 50 000 руб.
Печать продукции
Типография PRINTER-NET
Сайт: http://www.printer-net.ru
16
Визитки 500 шт. формат 90мм на 50мм, бумага 300 г/м2, односторонняя
цветная цифровая печать, кол-во цветов 4+0: 1255 руб
Конверты 1000 шт. формат 114х229 мм(С65 – евро), мелованная бумага
14
Креативное агенство Dayli [электронный ресурс] – Режим доступа: – URL: https://dayli.agency
(дата обращения 30.05.20)
15
Креативное агенство Guys [электронный ресурс] – Режим доступа: – URL: https://guys.agency (дата
обращения 28.05.20)
16
Типография онлайн [электронный ресурс] – Режим доступа: – URL: http://www.printer-net.ru
(дата обращения 12.06.20)
64
135 г/м², офсетная односторонняя печать, кол-во красок 4+0: 5530 руб
Бланки фирменные 1000 шт. формат а4 297мм на 210 мм, мелованная
бумага 90 г/м², офсетная односторонняя печать, кол-во красок 4+0: 3215 руб
Листовки 1000 шт. формат а6, мелованная бумага 300 г/м², офсетная
печать односторонняя, кол-во красок 4+0: 1300 руб
Итого: 11 270 руб.
Типография Фотокопир
Сайт: https://photocopir.ru
17
Визитки 500 шт. формат 90мм на 50мм, бумага 300 г/м2, односторонняя
цветная цифровая печать, кол-во цветов 4+0: 1450 руб
Конверты 1000 шт. формат 114х229 мм(С65 – евро), мелованная бумага
135 г/м², офсетная односторонняя печать, кол-во красок 4+0: 3900 руб.
Бланки фирменные 1000 шт. формат а4 297мм на 210 мм, мелованная
бумага 90 г/м², офсетная односторонняя печать, кол-во красок 4+0: 2200 руб
Листовки 1000 шт. формат а6, мелованная бумага 300 г/м², офсетная
печать односторонняя, кол-во красок 4+0: 4500 руб
Итого: 12 050 руб.
Вывод: типографии в сумме предлагают свои услуги приблизительно в
одном диапазоне цен.
Реализация календаря
Для «материализации» календаря будет использована технология 3d
17
Фотокопир. Фотосалон - Типография - Копицентр. [электронный ресурс] – Режим доступа: – URL:
//photocopir.ru (дата обращения 12.06.20)
