2.3.3 Структурная схема пакета (дерево вызова программных
модулей)

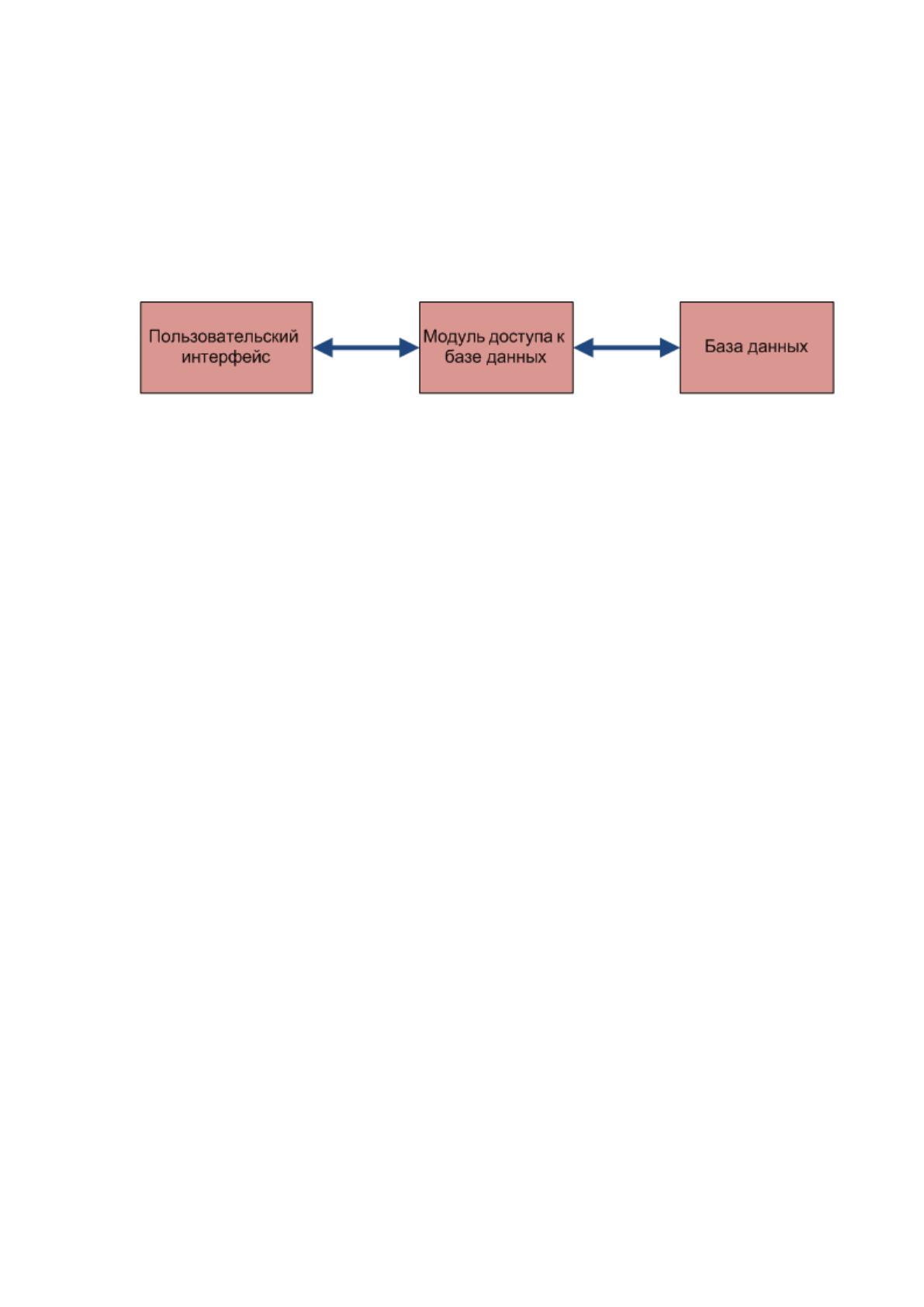

Основные подсистемы программного продукта представлены на рисунке
2.4.
Рисунок 2.4 – Подсистемы программного продукта
База данных служит для хранения всей информации, используемой в
программном комплексе. Модуль доступа к базе данных отвечает за
подключение к таблицам базы данных и предоставление данных из этих таблиц
визуальным компонентам графического интерфейса. В приложении модуль
доступа к базе данных представлен модулем DataModule2. Для подключения к
базе данных используется компонент ADOConnection. Для подключения к
таблицам использован компонент Ttable. Связующим компонентом между
таблицами и элементами управления и навигации используется компонент
TDataSource.
2.3.4 Описание программных модулей
Работа системы осуществляется за счет взаимодействия пользователя и с
информационной базой посредством использования программного продукта.
Созданное программное обеспечение предоставляет пользователю возможность
эффективной работы за счет использования эргономичного и удобного
пользовательского интерфейса.
Программный продукт выполняется в среде операционных систем
семейства Windows, представляет собой оконное приложение для работы с
базой данных, представляя внешний вид основных документов в удобном для
пользователя виде.
64
Пользовательский интерфейс предоставляет пользователю удобный
графический интерфейс для работы с базой данных. В приложении он
пре6ставлен тремя модулями:
Назначение представленных в программе модулей представлено в таблице
2.1.
Таблица 2.1 – Описание программных модулей
Наименование модуля
Назначение
Unit1 (Форма Form1)
Главная форма приложения.
Unit2 (Модуль DM1)
Подключение к таблицам базы данных.
Unit3 (Форма Form3)
Запускается при старте приложения. Служит
для выполнения авторизации в системе.
Unit4 (Форма Form4)
Форма-заставка. Появляется на короткий
промежуток времени после авторизации и
перед появлением основной формы.
Unit5 (Форма Form5)
Открытие формы для просмотра и
редактирования справочников. Справочники
расположены на одной форме, но на различных
вкладках для удобства переключения от одного
справочника к другому.
Unit6 (AboutBox)
Открытие диалогового окна «О программе».
2.4 Апробация результатов исследования
В результате тестовых испытаний информационная база системы по
учету лизинговых операций была заполнена тестовыми записями. При
заполнении данных было замечено отсутствие механизмов проверки
корректности ввода в формах корректировки записей. Данные механизмы были
добавлены. Более ошибок не наблюдалось.
65
Основные принципы создания эргономичного пользовательского
интерфейса для информационной системы звучат следующим образом:
1. Принцип естественности. Данный принцип означает то, что при
работе с системой у пользователя не возникали сложности при выполнении
поставленных задач.
2. Принцип непротиворечивости подразумевает использование
однотипных приемов и методов работы с системой в различных её частях.
3. Принцип не избыточности заключается в том, что пользователь
должен вводить минимальный набор информации, либо заполнять поля
сведениями, полученными из самой системы.
4. Принцип гибкости интерфейса заключается в возможности работы с
программой пользователей, обладающих различными уровнями компьютерной
грамотности [9].
В результате разработки интерфейса программного продукта были
использованы все перечисленные принципы. В результате был разработан
качественный программный интерфейс, позволяющий реализовать следующие
конкурентные преимущества:
– снижения уровня возможных ошибок персонала при оформлении
документации;
– снижение стоимости обучения персонала работе с системой;
– уменьшение уровня возможных потерь финансового и временного
плана, связанных с процессами внедрения информационной системы;
– улучшение уровня морального состояния персонала;
– предоставление доступного уровня интерфейса системы для конечных
пользователей.
Эргономичный дизайн пользовательского интерфейса должен упрощать
работу с программой, облегчать поиск необходимых функций, и, как следствие,
быстрое выполнение поставленных задач.
66
Информационная система разработана с помощью предметно-
ориентированного языка высокого уровня Borland Delphi, который позволяет
просто и удобно настроить пользовательский интерфейс [39].
Графический интерфейс пользователя представлен стандартными
элементами управления, что не вызывает затруднений у пользователей при
выполнении обучения работе с информационной системой учета лизинговых
операций. Для описания функционирования системы приведен контрольный
пример работы программного продукта.

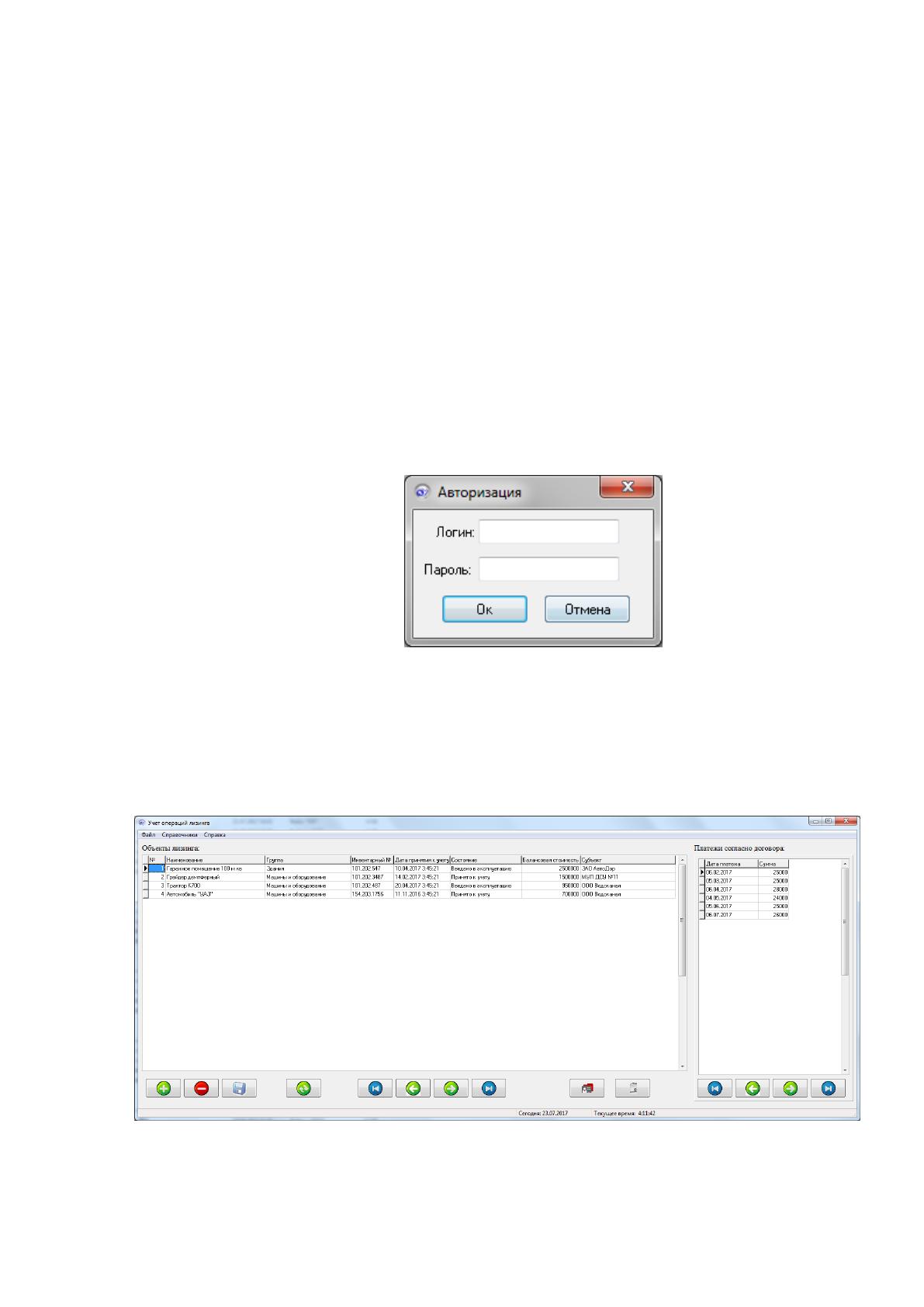

При запуске приложения на экране появляется окно авторизации в
системе (рисунок 2.5).
Рисунок 2.5 – Окно авторизации
При неверном вводе пользователю будет отображено сообщение об
ошибке. При успешной авторизации на экране появится главная форма
программы (рисунок 2.6).
Рисунок 2.6 – Главная форма приложения
67
На главной форме приложения размещен перечень имеющихся объектов
лизинга, а также перечень осуществленных платежей по каждому объекту. С
данной формы осуществляется переход к справочным таблицам (рисунок 2.7), а
также вызов формы «Субъекты лизинга» (рисунок 2.8) и формы «Договора»
(рисунок 2.9).

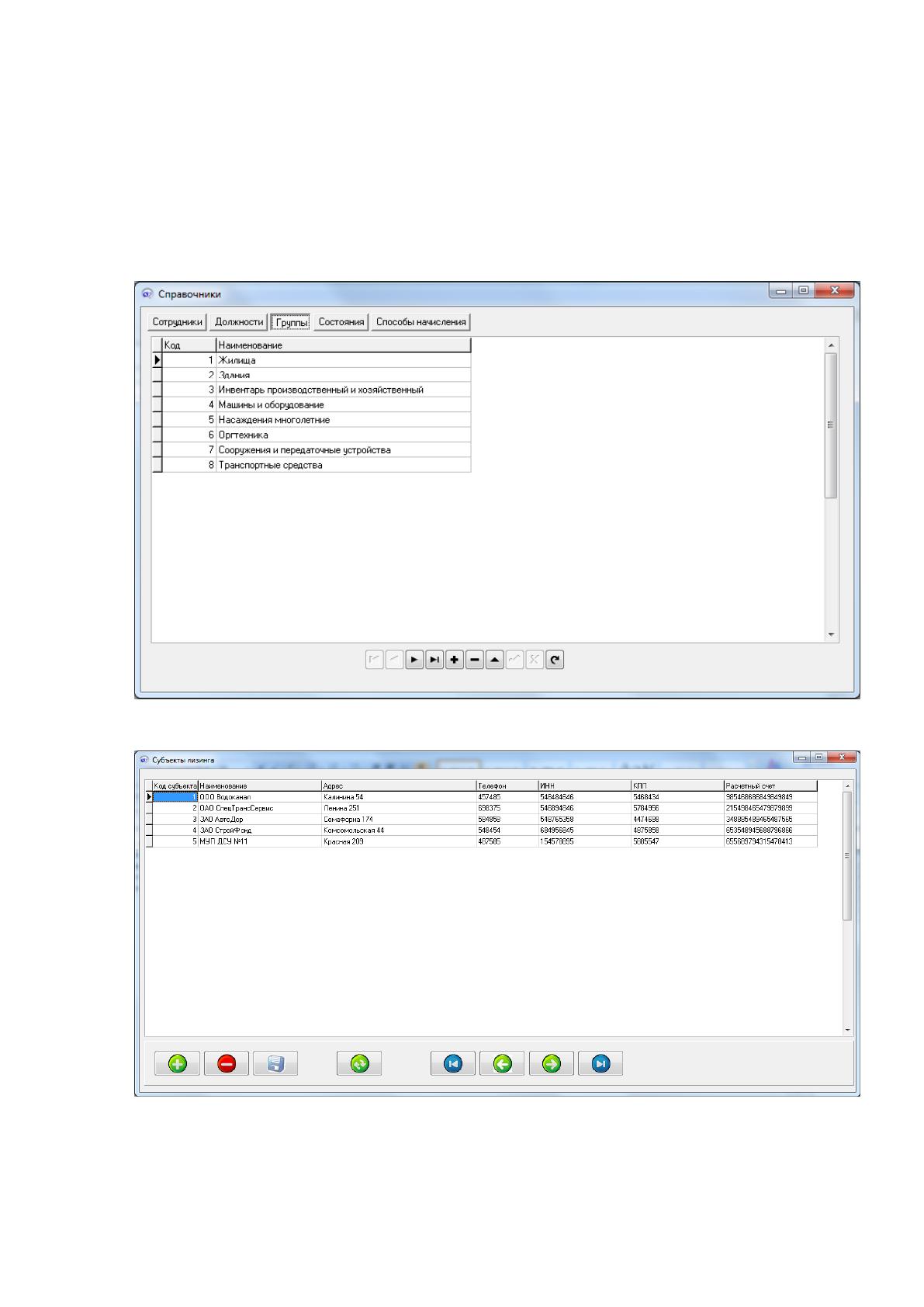

Рисунок 2.7 – Форма «Справочники»
Рисунок 2.8 – Форма «Субъекты лизинга»
68

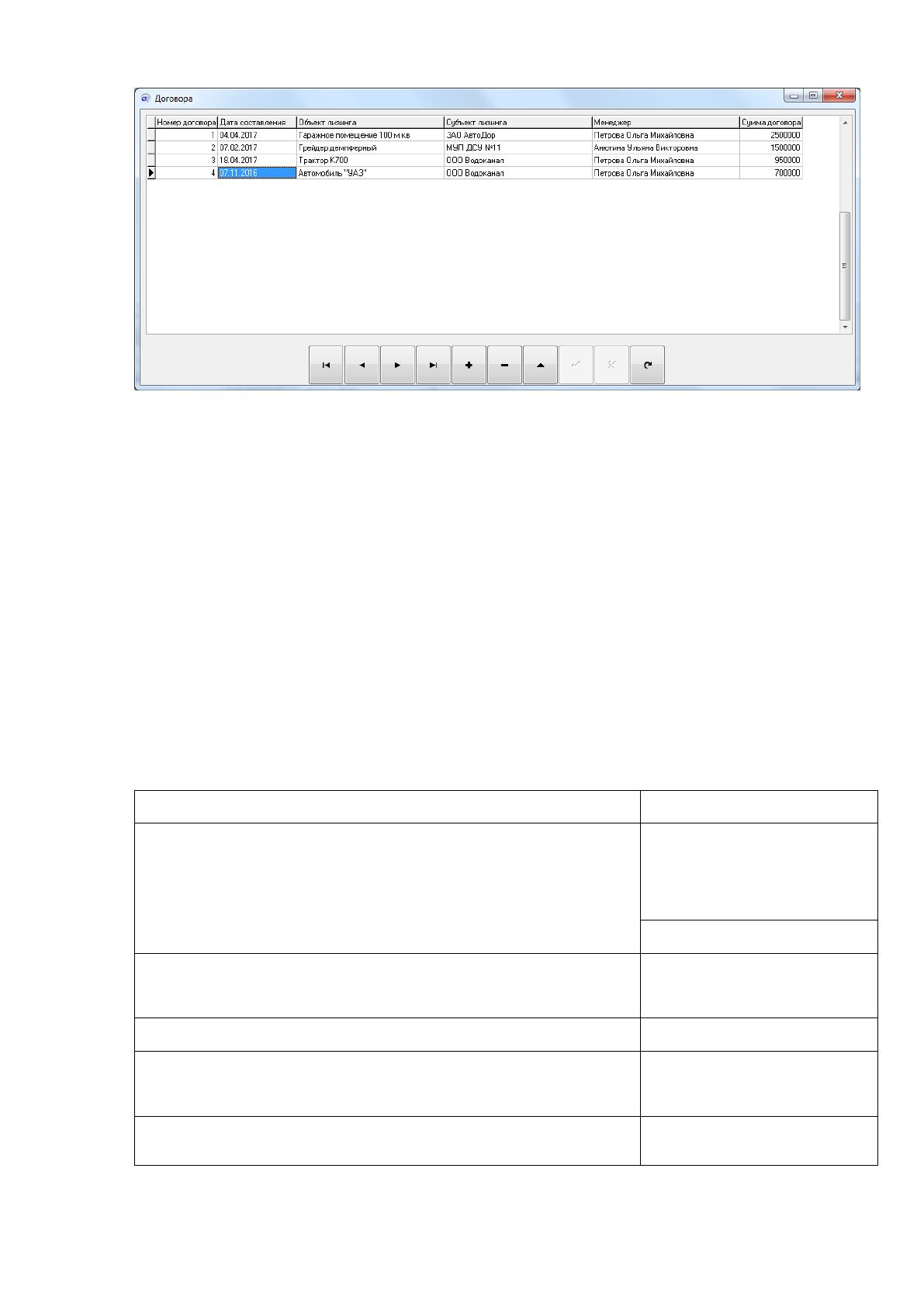

Рисунок 2.9 – Форма «Договора»
Для оптимизации пользовательского интерфейса разрабатываемого
программного продукта и повышения его эргономики были предприняты меры,
представленные в таблице 2.2.
Степень вмешательства пользователя в диалог: 1 – пользователь не может
вмешаться в ход программы после ее запуска; 2 – пользователь может
приостановить ход программы для осмысления информации и продолжить
работу далее с места остановки; 3 – пользователь может выбрать место начала и
продолжения работы с программой.
Таблица 2.2 - Организация сценария диалога пользователя
Характеристики диалога пользователя
АИС
Интерактивность
Степень вмешательства
пользователя в ход
программы - 3
Формы вопросов – ответов
Выбор вариантов
Клавиатура + манипулятор
мышь
Выдача сообщений о состоянии системы
о текущих действиях
Использование функциональных клавиш для кодирования
выбора элементов меню
Нет
Использование гипертекста: Нет / Да
Нет
С
о
о
б
щ
е
н
и
й
.
