2.3.3. Структурная схема пакета (дерево вызова процедур и программ)
Все программные модули связаны между собой и связаны с главным модулем
проекта. Взаимосвязь модулей конфигурации представлена на рисунке 12
Схема взаимосвязи программных модулей представляет собой разделение
общего процесса решения задачи на отдельные процедуры преобразования
информации, именуемой модулями [15].
Дерево программных модулей отражает логическую структуру программы с
указанием типов взаимодействия модулей:
тип Т – передача управления вызываемому модулю с возвратом в
вызывающий модуль;
тип Р – передача управления без возврата.
Дерево программных модулей для исходящих документов представлено для
входящих документов на рисунке 15.
Рис. 15 - Дерево программных модулей
2.3.4. Описание программных модулей
ПМ
Глобальный
ПМ
Интерфейс
ПМ Отчеты Выход
ПМ
Заполнение
документов
ПМ
Ведение
справочник
ов
72
В данной работе был разработан модуль для документа авторизации
пользователя Схема модуля приведена на рис. 16

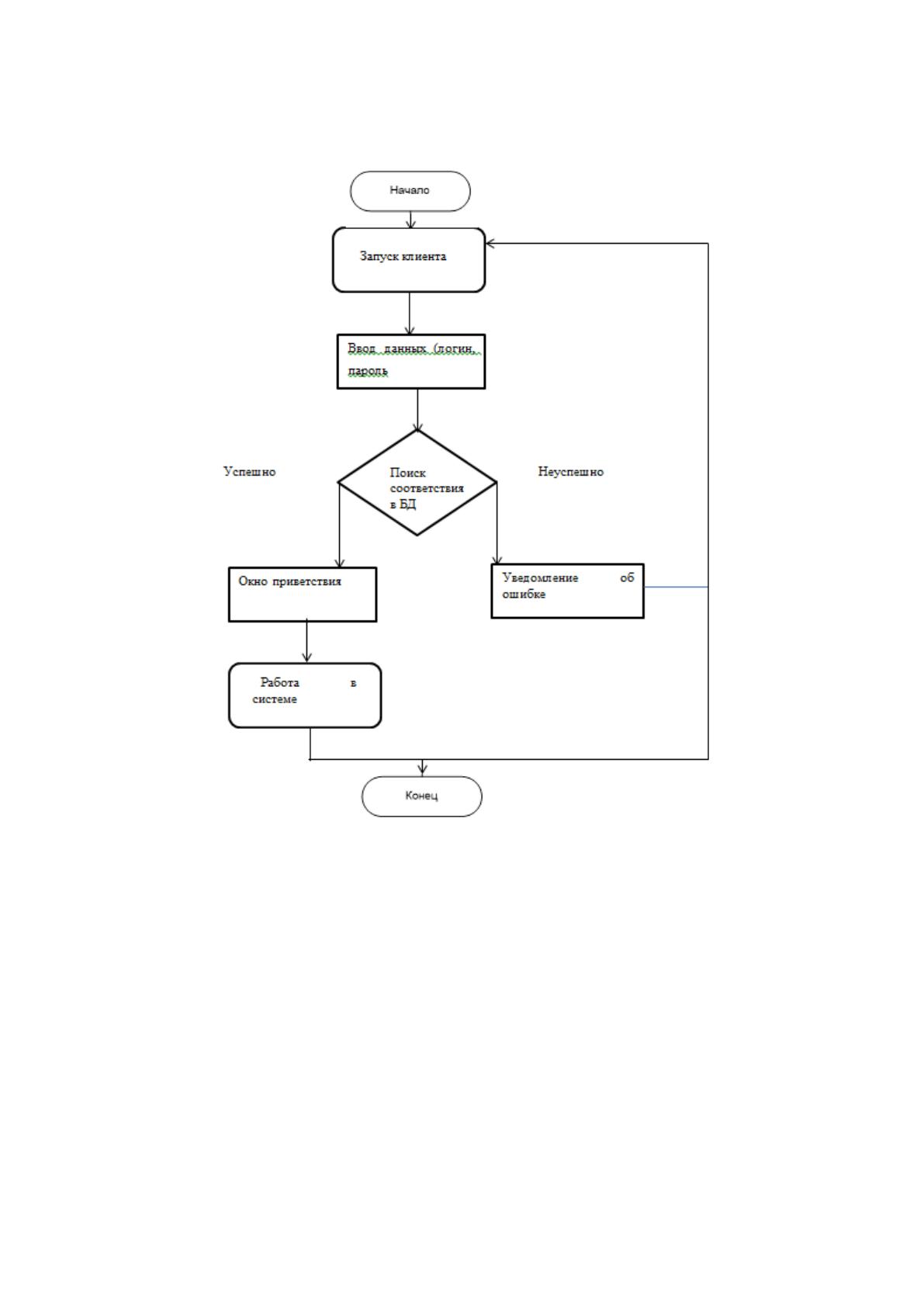

Рис. 16 Блок-схема алгоритма
2.5 Апробация результатов исследования
Запускаем программу, вводим номер телефона, который является паролем
73

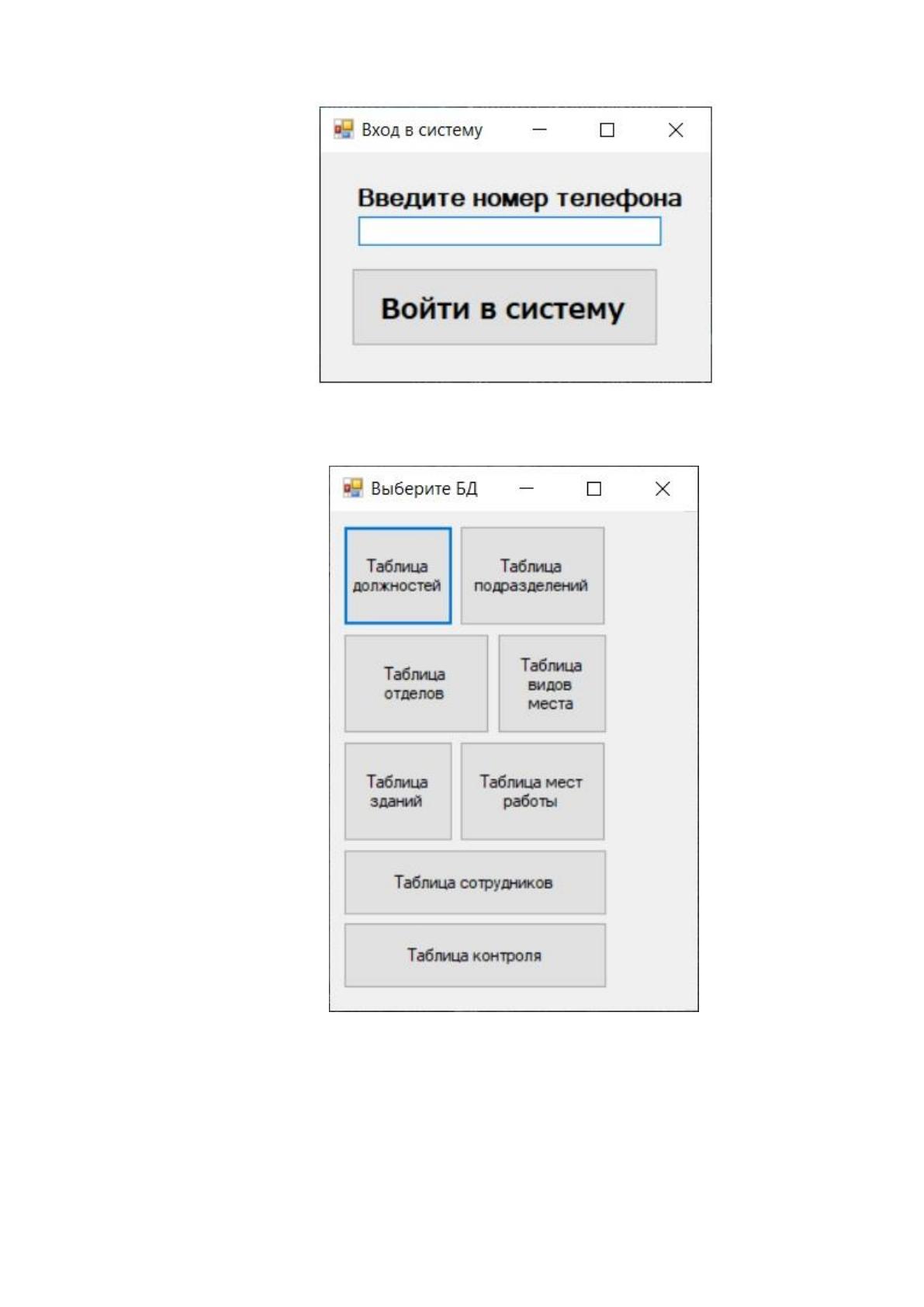

Рис. 17 - Запуск программы
Рисунок 18 Главное окно программы
Далее заносим данные в справочники ( рис. 19 – 25)
74

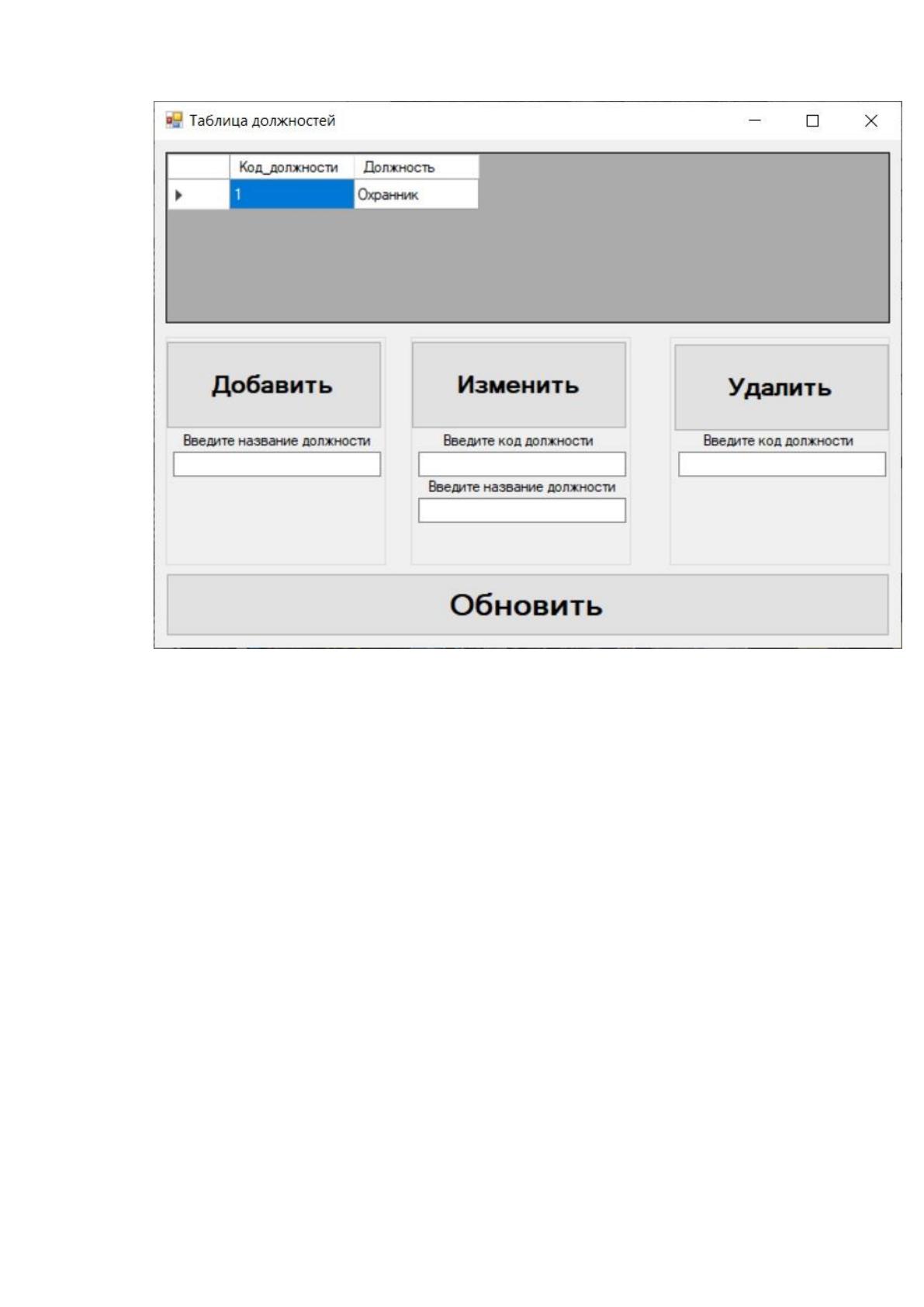

Рисунок 19 Заполнение справочника Должности
75

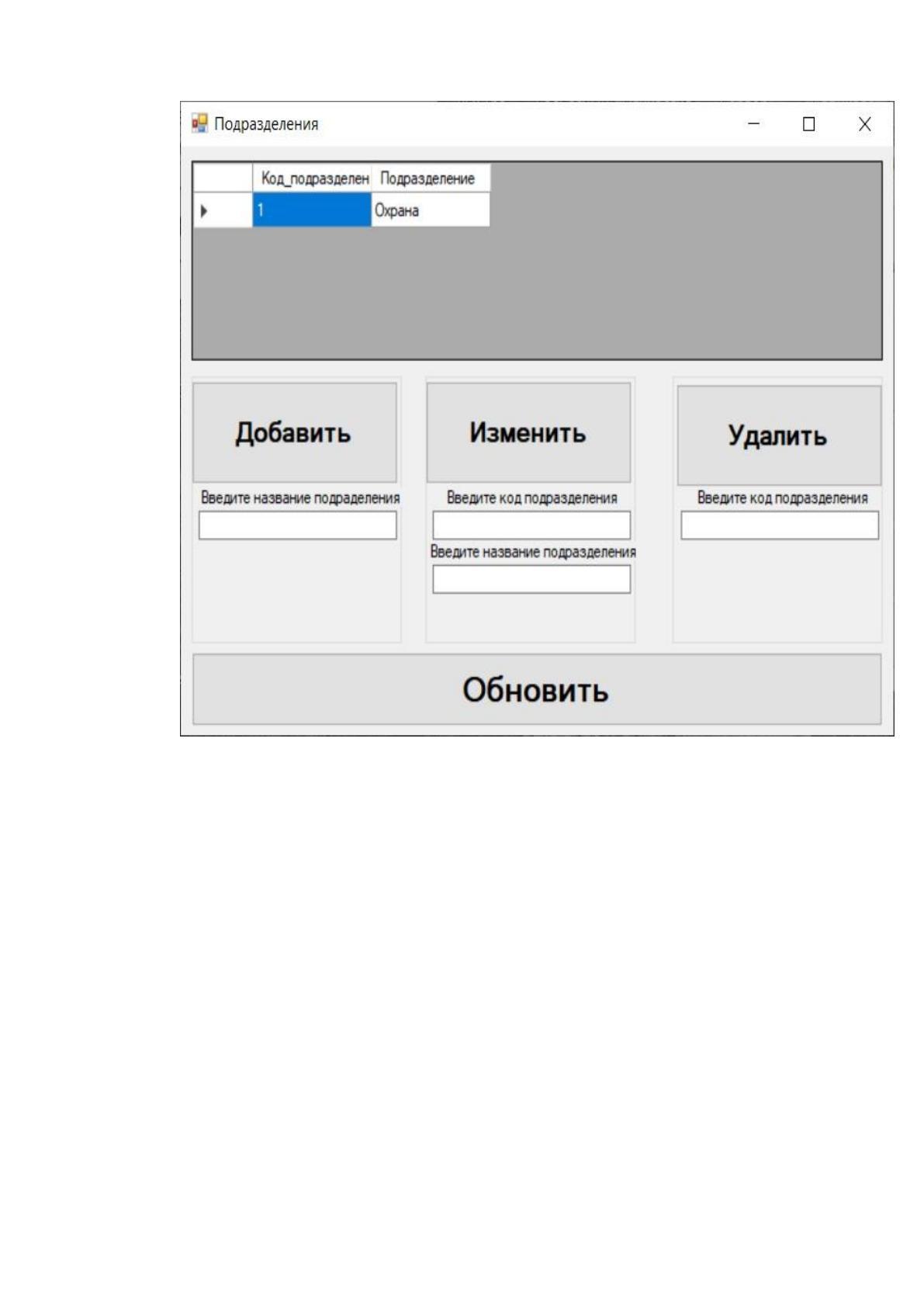

Рисунок 20 Заполнение справочника Подразделения
76

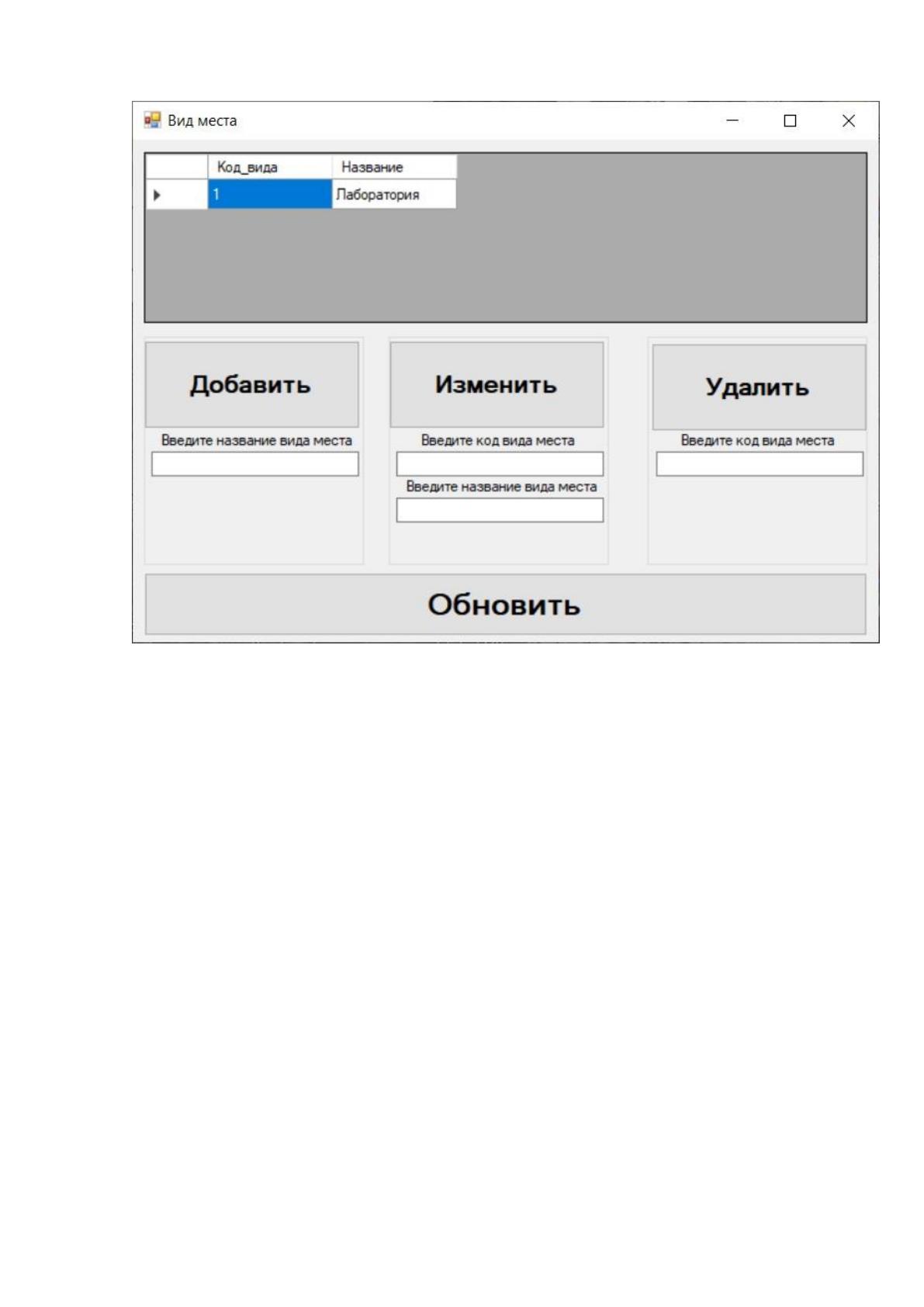

Рисунок 21 Заполнение справочника Вид места
77

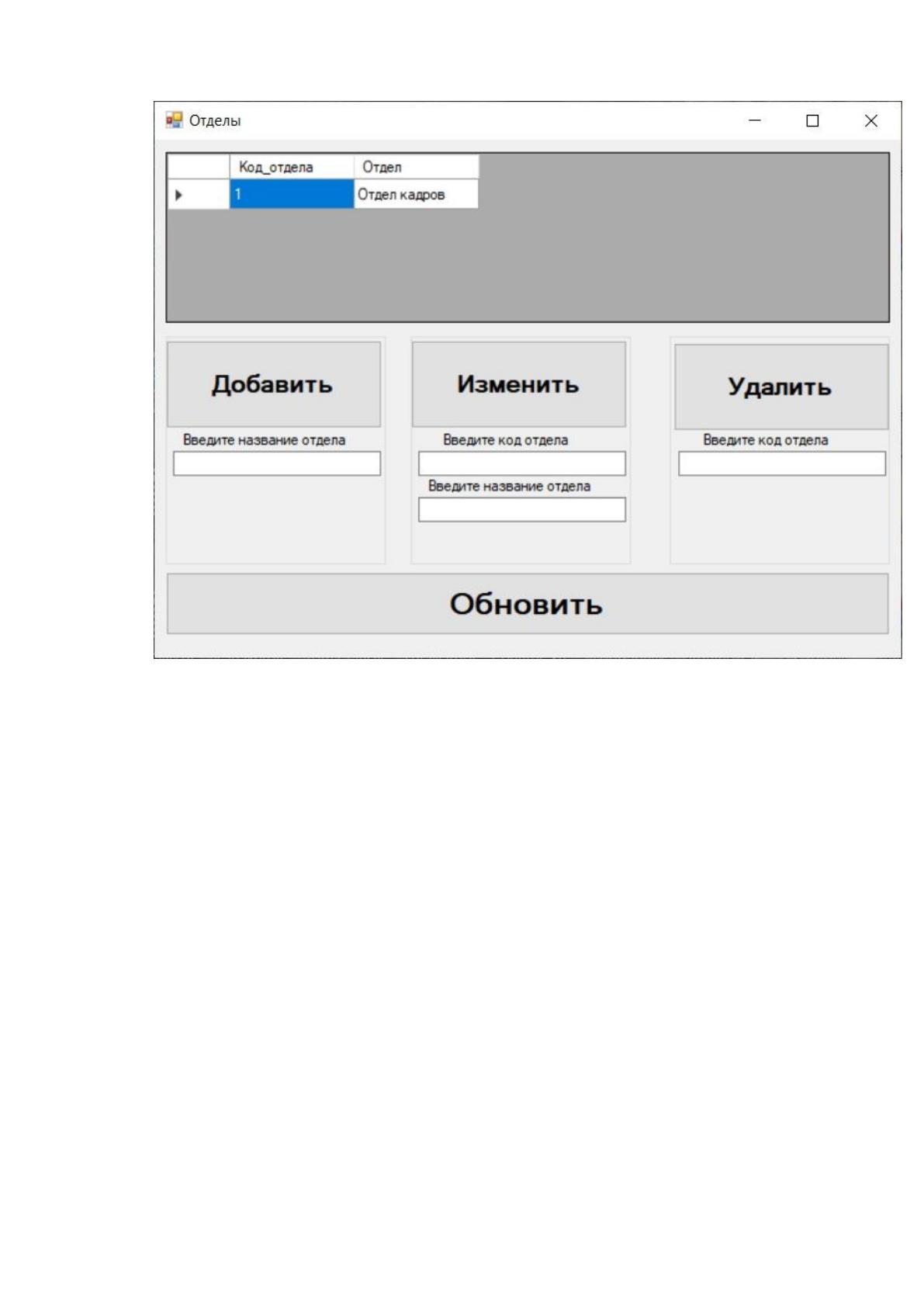

Рисунок 22 Заполнение справочника Отдел
78

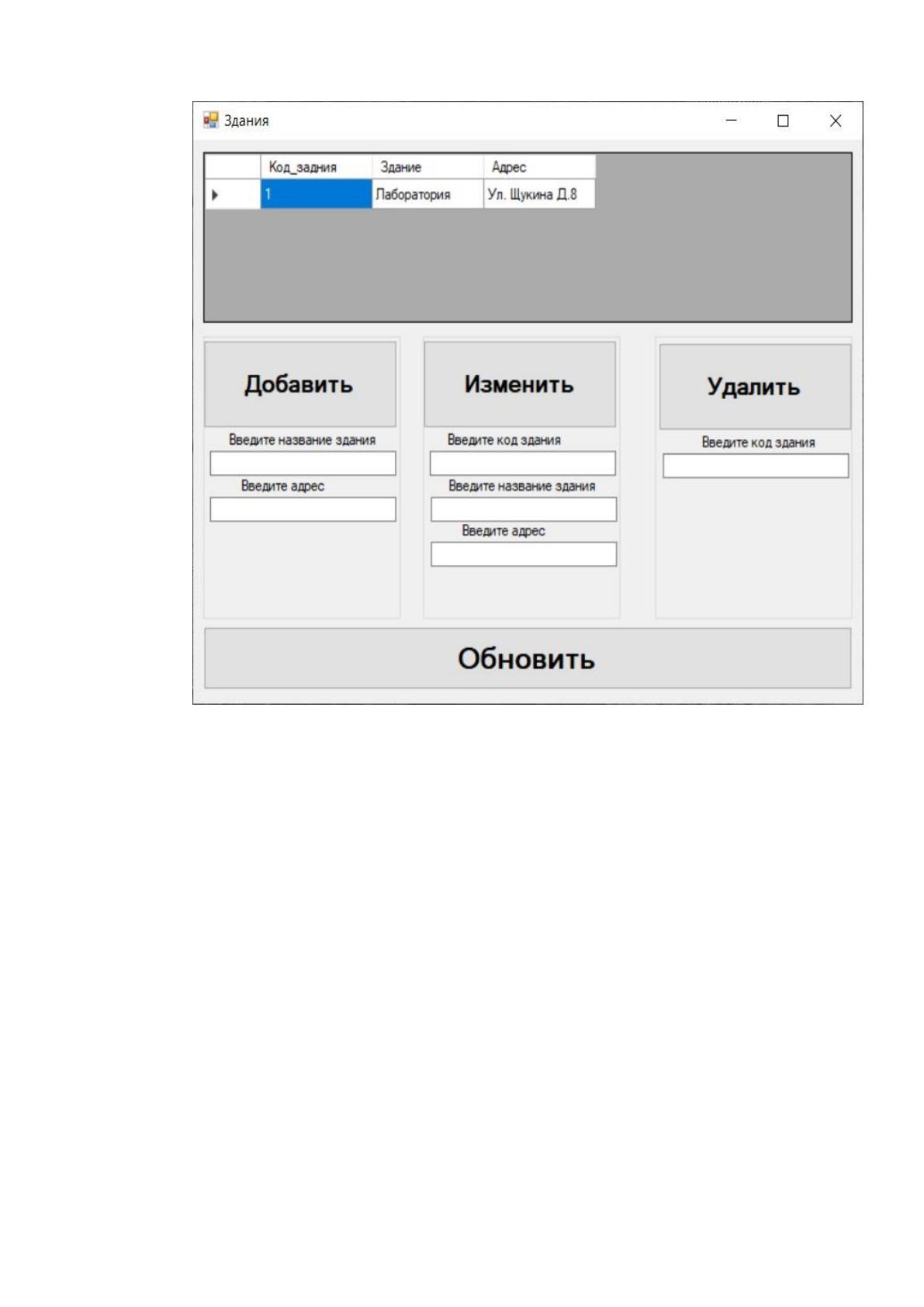

Рисунок 23 Заполнение справочника Здания
79

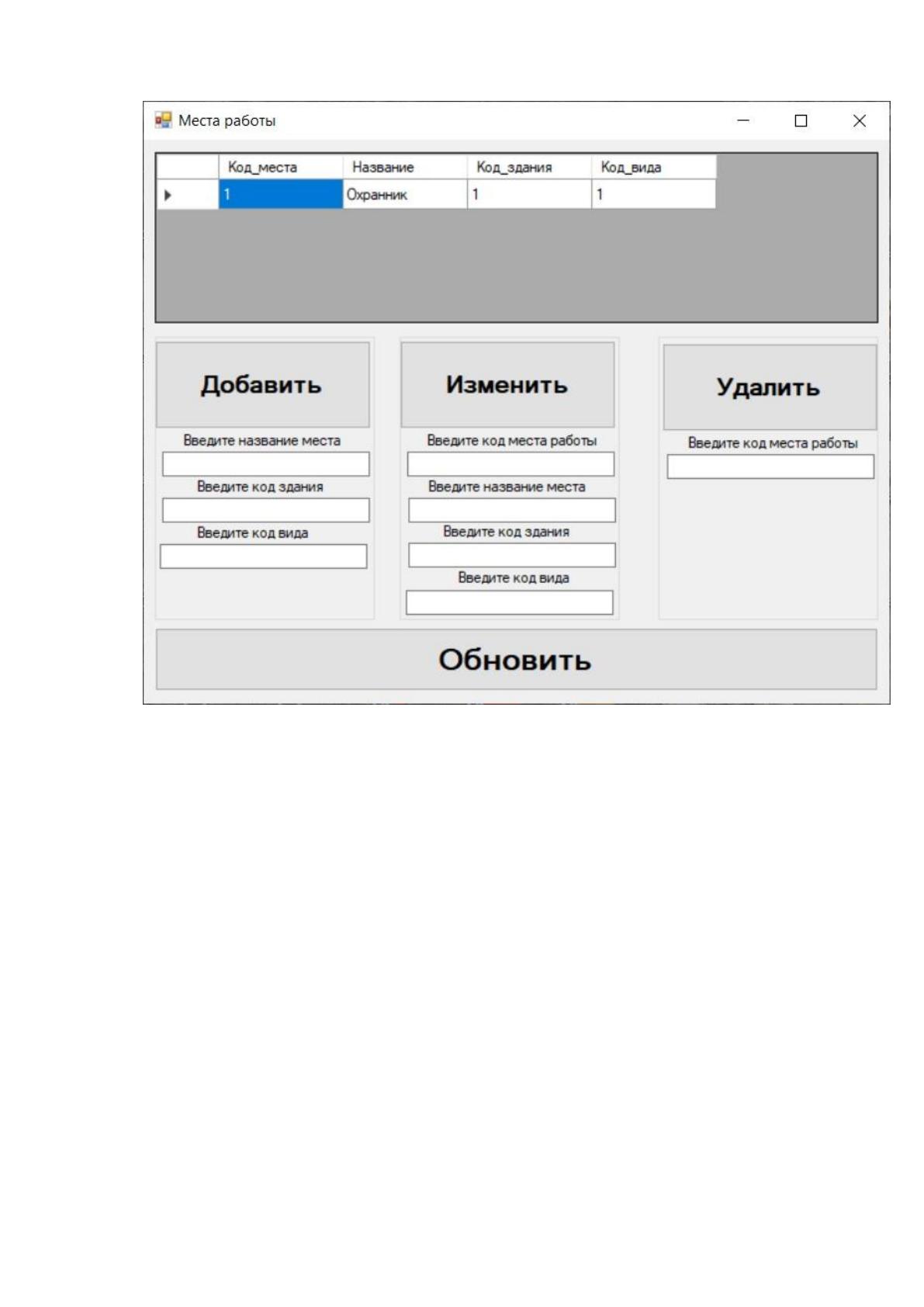

Рисунок 24 Заполнение справочника Места работы
80

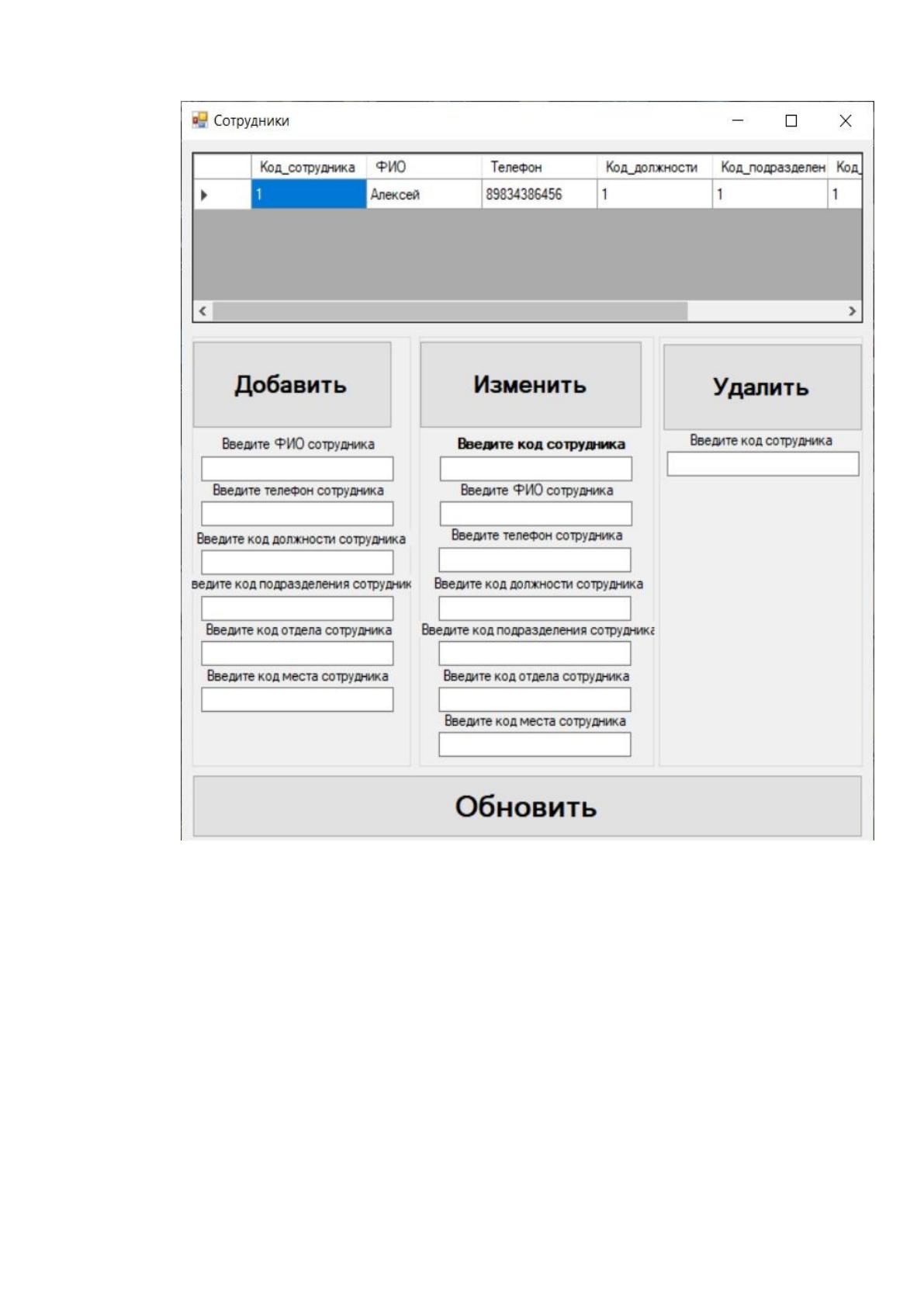

Рисунок 25 Заполнение справочникаСотрудники
Затем оформляем документ (рис 26)
