Методо-ориентированное прикладное программное обеспечение
отличается тем, что его в основе находится экономико-математическая модель
для построения сетевого графика или разработки модели динамического
математического программирования.
Методо-ориентированное прикладное программное обеспечение
применяется для поиска оптимальных решений, долгосрочного
прогнозирования, статической и динамической обработки данных. В состав
данного программного обеспечения входят:
- математические пакеты, выполняющие сложные научные расчеты,
моделирующие сложные технологические процессы;
- аналитические системы для контроля работы торговых и финансовых
рынков с подготовкой отчетов.
В качестве примера методо-ориентированного программного обеспечения
можно привести программу Project Expert, которая на основе исходных данных
формирует финансовую модель предприятия. Пакеты аналитических данных
применяются для проведения корреляционно-регрессионного анализа,
прогнозирования различных статистических данных с построением и диаграмм.
Функции инструментального программного обеспечения приведены на
рис. 1.11.
Рис. 1.11. Функции инструментального программного обеспечения
Создание текста разрабатываемой программы с помощью
языка программирования
Перевод текста разрабатываемой программы с помощью
языка программирования
Перевод текста создаваемой программы в машинно-
ориентированный код
Соединение отдельных модулей в единый исполняемый
код
Тестирование и контроль создаваемой программы
27
Инструментальное программное обеспечение в большей степени
применяется разработчиками программного обеспечения и включает в свой
состав интегрированную среду, компилятор для перевода текста в объектный
код, редактор-сборщик, выполняющий связывание объектных модулей,
формирующих на выходе исполняемый код [30, c.68].
На основании рассмотренных теоретических аспектов структуры и
функций серверного и клиентского программного обеспечения архитектуры
«клиент-сервер» можно сделать выводы:
1. В основе архитектуры «клиент-сервер» находится механизм обработки
данных на базе хоста, сервера и клиента. В случае обработки данных на базе
хоста используется вычислительная среда, в рамках которой ограничивается
работа терминалов или клиентских станций. Обработка данных на базе сервера
является традиционной и в этом случае для формирования запросов серверу
пользователь может использовать графический интерфейс.
2. Сетевое программное обеспечение позволяет организовать совместную
работу различных групп пользователей на компьютерах. Для этого используется
общая файловая структура баз данных, доступ к которой имеет каждый член
рабочей группы. Это позволяет передавать сообщения при организации
совместной работы, а также обеспечивать возможность распределения ресурсов.
3. Для работы с вычислительной сетью на рабочих станциях должно быть
установлено клиентское программное обеспечение, с помощью которого
организуется доступ к информационным ресурсам, размещенным на сервере.
Наиболее важными компонентами клиентского программного обеспечения
выступают редиректоры, распределители и имена UNC.
28
ГЛАВА 2. АНАЛИЗ И МОДЕРНИЗАЦИЯ СТРУКТУРЫ И
ФУНКЦИЙ СЕРВЕРНОГО И КЛИЕНТСКОГО
ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ ООО «ПАРМА»
2.1. Характеристика информационной системы предприятия
Общество с ограниченной ответственностью «Парма» в настоящее время
занимает лидирующее положение среди производителей оборудования систем
электроэнергетики. Реализуемые приборы и комплексы применяются в
деятельности магистральных распределительных станций, атомной отрасли, в
различных отраслях промышленности и в работе научно-исследовательских
центров.
Общество с ограниченной ответственностью «Парма» выполняет
разработку и реализацию цифровых регистраторов аварийных процессов,
измерительных приборов, оборудования релейной защиты и автоматики, систем
мониторинга переходных режимов, коммерческого и технического учета
электроэнергии, систем измерения и контроля показателей качества
электроэнергии.
Кроме этого, компанией предоставляются услуги по проектированию и
вводу эксплуатацию оборудования.
ООО «Парма» развивает комплекс по созданию автоматизированных
систем мониторинга, распределения и потребления энергии. Среди многих
клиентов спросом пользуются консультации по выбору оборудования и
программного обеспечения для автоматизации определённых объектов.
Среди дополнительных услуг ООО «Парма» следует отметить услуги по:
- установке и настройке программного обеспечения с созданием
мнемосхем, баз данных пунктов управления диспетчерских центров;
- монтажу оборудования, как собственными силами, так и с привлечением
специалистов;
- наладке оборудования с привлечением партнеров и подрядных
организаций;
29
- испытанию оборудования и систем автоматизации с проведением
испытания для ввода в опытную эксплуатацию и промышленную эксплуатацию
оборудования.
Юридический адрес предприятия: 198216, г. Санкт-Петербург, Ленинский
проспект 140 [28].
Организационная структура управления ООО «Парма» приведена на
рис.2.1.
Рис.2.1. Организационная структура управления ООО «Парма»
Как видно из рисунка 2.1, контроль и управление деятельностью ООО
«Парма» осуществляет генеральный директор, в подчинении у которого
находятся главный инженер, начальник сервисного отдела, заместитель
генерального директора по коммерческим вопросам, главный бухгалтер,
начальник ИТ-отдела и начальник отдела кадров.
Основные производственные задачи по разработке цифровых
регистраторов, измерительных приборов и различных систем возложены на
главного инженера, в подчинении у которого находятся начальники отдела
разработки проектов и организации работ, конструкторского отдела, отдела
технического контроля качества и начальники производственных цехов.
Начальник сервисного центра руководит работой службы технической
поддержки и обслуживания клиентов, службы по выполнению монтажных и
Генеральный
директор
Главный инженер
Начальник отдела
разработки
проектов и
организации работ
Начальник
конструкторского
отдела
Начальник отдела
технического
контроля качества
Начальники цехов
Начальник
сервисного отдела
Начальник службы
технической
поддержки и
обслуживания
клиентов
Начальник службы
по выполнению
монтажных и
проектных работ
Начальник службы
службы по
диагностике,
наладке
оборудования и
программного
обеспечения
Заместитель
генерального директора
по коммерческим
вопросам
Начальник отдела
маркетинга
Начальник отдела
логистики
Начальник отдела
обслуживания
клиентов
Главный бугалтер
Начальник ИТ-
отдела
Администратор
компьютерной сети
Программист
Специалист по
WEB-поддержке
Начальник отдела
кадров
30
проектных работ, службы по диагностике, наладке оборудования и
программного обеспечения.
Начальник по коммерческим вопросам контролирует работу отдела
маркетинга, логистики и отдела по обслуживанию клиентов.
Вопросами внедрения в деятельность производственного предприятия
современных систем автоматизации занимается начальник IT-отдела, который
контролирует работу администратора компьютерной сети, программиста и
специалиста по WEB-поддержке.
К основным задачам IT-отдела ООО «Парма» относятся:
- постоянный контроль работы сетевого оборудования серверов и
программного обеспечения, установленного в компьютерной сети;
- проведение профилактических и планово-предупредительных работ по
обслуживанию сетевого оборудования, серверов и программного обеспечения;
- разработка проектов по внедрению в деятельность предприятия
современных средств автоматизации, модернизации оборудования,
установленного в сети;
- разработка и корректировка Политики безопасности предприятия;
- разработка мероприятий по защите от несанкционированного доступа
атак и угроз со стороны сети Интернет.
Администратор компьютерной сети ведет контроль работы сервера,
сетевого оборудования и программного обеспечения, обеспечивающего работы
компьютерной сети. Программист разрабатывает технические задания на
обновление, модернизацию или внедрение нового серверного и клиентского
программного обеспечения в деятельность ООО «Парма». Специалист по WEB-
поддержке отвечает за работу официального сайта в сети Интернет и обновление
на нем информации.
Начальник отдела кадров руководит работой инспектора отдела кадров и
начальника учебного центра.
Его основным задачам является повышение профессионализма
сотрудников предприятия, посредством проведения программ повышения
квалификации, адаптации к работе вновь принятых сотрудников.
Архитектура компьютерной сети ООО «Парма» приведена на рис.2.2..
31
Сервер
HPE ProLiant
MicroServer Gen10
Межсетевой экран
D-link DSR-150N
Коммутатор
Cisco WS-C2960RX-24TS-L
Маршрутизатор
Xiaomi Mi
Маршрутизатор
Xiaomi Mi
Модем
TP-Link TD-W8961N
Интернет
ПК
Dell Inspiron 3668
ПК
Dell Inspiron 3668
ПК
Dell Inspiron 3668
ПК
Dell Inspiron 3668
ПК
Dell Inspiron 3668
ПК
Dell Inspiron 3668
ПК
Dell Inspiron 3668
ПК
Dell Inspiron 3668
Лазерный принтер
Canon LBP 1120
Лазерный принтер
Canon LBP 1120
Сервер
HPE Proliant ML150
Межсетевой экран
D-link DSR-150N

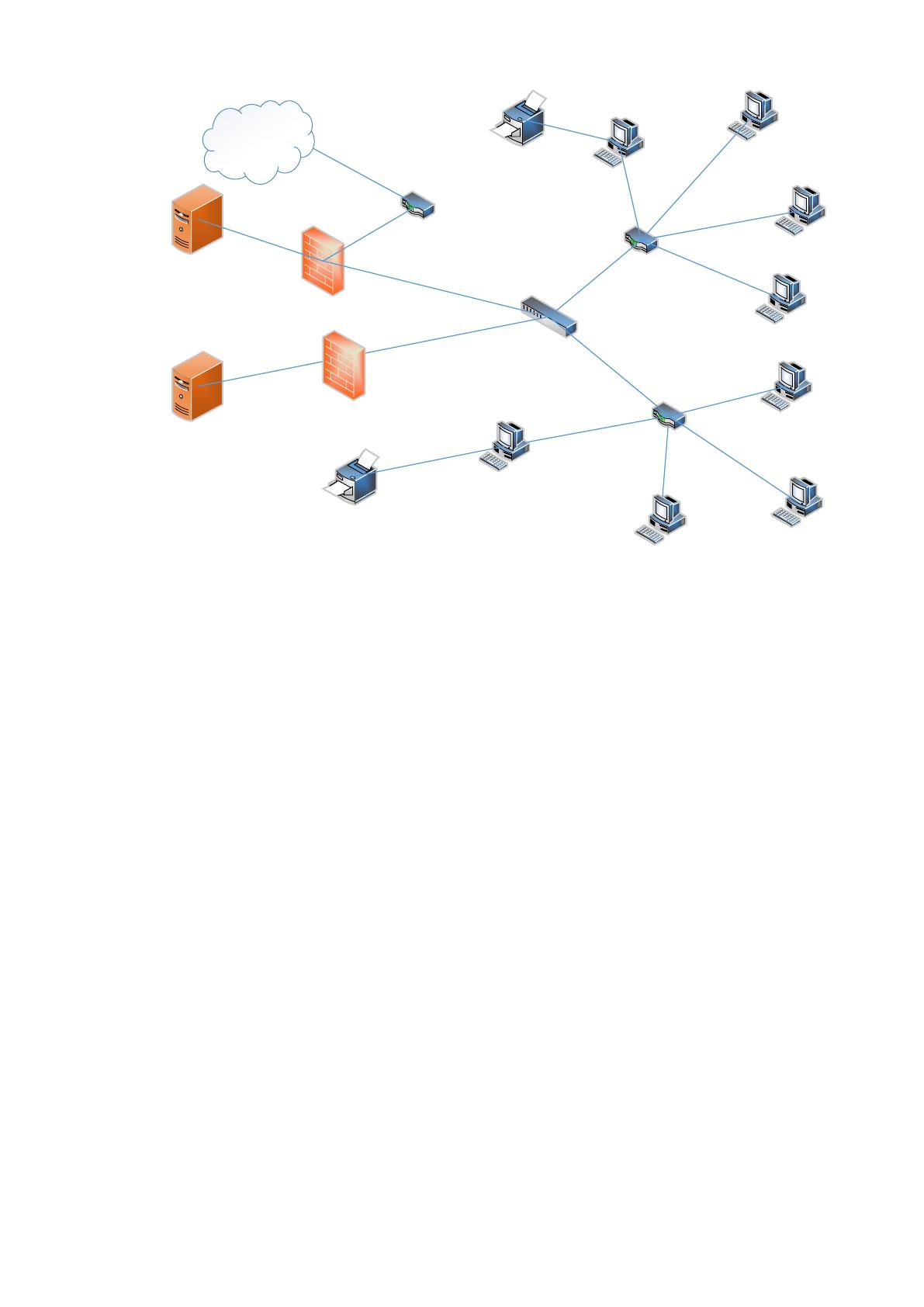

Рис.2.2. Архитектура компьютерной сети ООО «Парма»
Как видно из рисунка 2.2, в клиент-серверной архитектуре компьютерной
сети ООО «Парма» установлен сервер HPE ProLiant MicroServer Gen10, который
отличается компактностью и высокой производительностью.
Производительность сервера обеспечивается 4-х ядерным процессором Opteron
X3418 и 2-х портовым сетевым адаптером HPE со скоростью передачи данных
10 Гб/с [34].
В качестве сервера баз данных в компьютерной сети ООО «Парма»
применяется сервер типа HPE ProLiant ML150, имеющий конструкцию Tower.
Сервер относится к производительному оборудованию за счет входящего в его
состав 8-ми ядерного процессора Intel Xeon E5-2620 v4, имеющим кэш на 20
Мбайт и тактовую частоту 2,1 ГГц.
Работа сервера HPE ProLiant ML150 предусматривает использование
оперативной памяти класса DDR4. Форм-фактор сервера 8SFF.
32
Защита трафика, передаваемого из сети Интернет, обеспечивается
межсетевым экраном D-link DSR-150N, включающим в свой состав 8 портов. В
состав межсетевого экрана входят 26 VPN-туннелей, 10 IPSec-туннелей [27].
Для распределения потоков данных в компьютерной сети ООО «Парма»
установлен интеллектуальный коммутатор Cisco WS-C2960RX-24TS-L,
включающий в свой состав 24 LAN-порта и 4 порта SFP Коммутатором
поддерживается скорость передачи данных 1000 МБ/с/
Для маршрутизации данных в компьютерной сети установлен
маршрутизатор Xiaomi Mi со скоростью передачи 1000 МБ/с. В состав
маршрутизатора входит оперативная память объёмом 128 ГБ и 2-х ядерный
процессор. Маршрутизатором поддерживаются беспроводные технологии в
диапазоне частот 5 ГГц и 2,4 ГГц со скоростью передачи данных 300 МБ/с.
Анализ показал, что в компьютерной сети ООО «Парма» применяются
персональные компьютеры типа Dell Inspiron 3668, характеристики которых
приведены в таблице 2.1.
Таблица 2.1
Персональные компьютеры типа Dell Inspiron 3668
Параметр
Характеристики
Процессор
Intel Core i7 7700, с частотой 3,6 ГГц, 4
ядра
Оперативная память
DIMM DDR4 12288 Мбайт
Графический адаптер
Intel GeForce GTX 1050-2048 Мбайт
Жесткий диск
1 Тбайт, 7200 об/мин.
Поддержка стандарта
802.11 c/g/n
Размеры
154х352,9х303 мм
Для печати документов в ООО «Парма» применяется лазерный принтер
Canon LBP 1120, который позволяет обеспечить максимальную скорость печати
10 копий в секунду. Он имеет разрешение 600х600 точек на дюйм.
В основе работы лазерного принтера Canon LBP 1120 находится
технология Automatic Image Refinement. Для подключения принтера к
персональному компьютеру применяется интерфейс USB. В состав принтера
входит картридж EP-22, позволяющий распечатать до 2500 страниц формата А4.
33
Для получения доступа к сети Интернет в компьютерной сети ООО
«Ласточка» применяется модем TP-Link TD-W8961N. Модем TP-Link TD-
W8961N представлен в виде универсального устройства, включающего в свой
состав, кроме модема еще маршрутизатор NAT и беспроводную точку доступа,
позволяющей обеспечивать скорость до 300 Мбит/с.

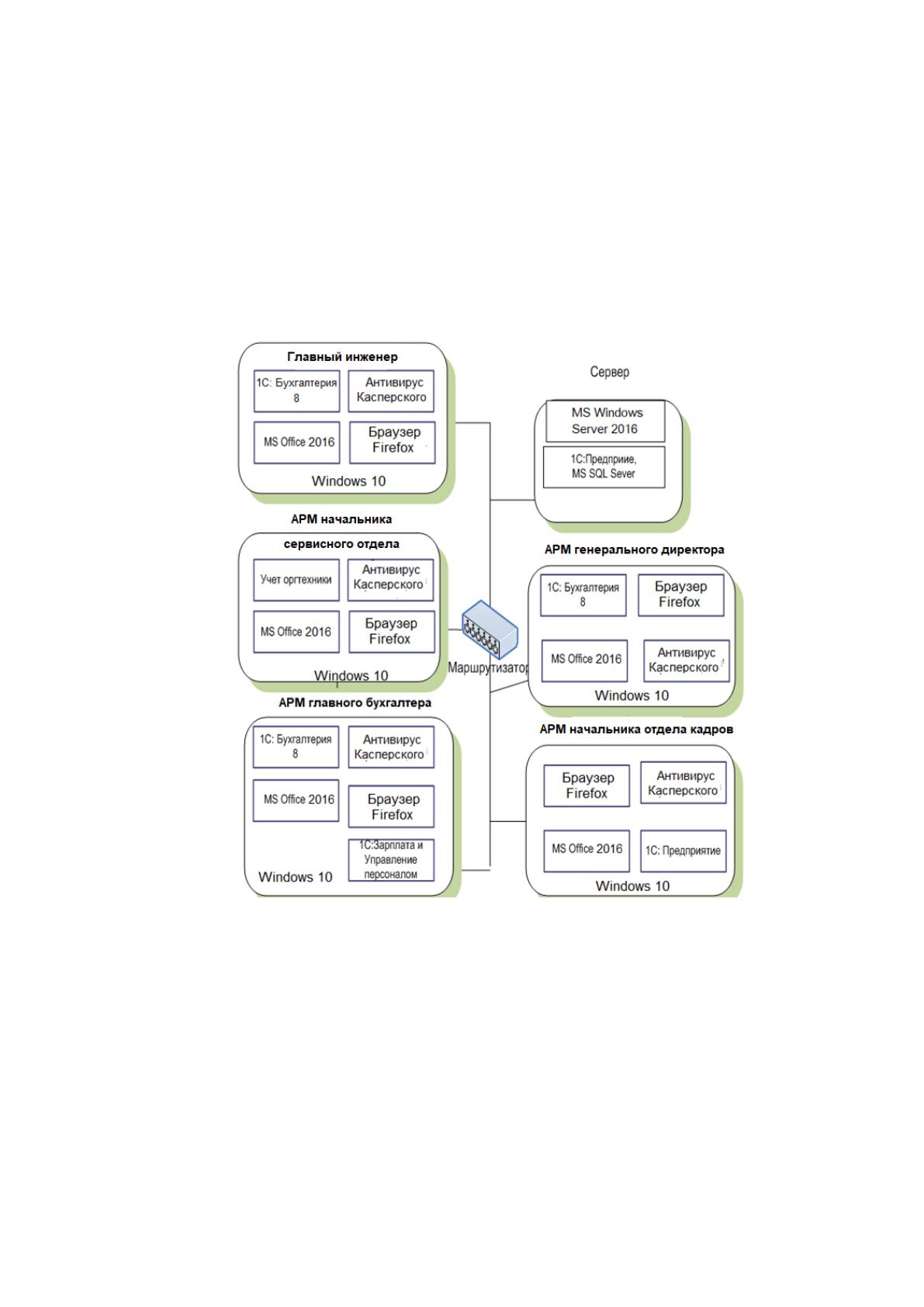

Программная архитектура информационной системы ООО «Парма»
приведена на рис.2.3.
Рис.2.3. Программная архитектура информационной системы ООО «Парма»
На сервере установлена операционная система Windows Server 2016,
которая поддерживает облачные технологии, обеспечивает простоту и удобство
работы с системой хранения данных.
К отличительным характеристикам серверной операционной системы
Windows Server 2016 относятся [29]:
34
- безопасная виртуализация, обеспечивающаяся защитой виртуальных
машин от атак со стороны сети Интернет;
- поддержка технологии Credential Guard и Remote Credential Guard;
- обеспечение защиты программного обеспечения с помощью технологии
Device Guard;
- поддержка технологии быстрого обнаружения угроз безопасности;
- наличие контейнеров Hyper-V для обеспечения защиты на базе
контейнеров;
- лёгкое развертывания и масштабирование данных;
- наличие высокодоступного масштабируемого хранилища и системы
синхронной репликации хранилища.
К функциям серверной операционной системы Windows Server 2016
относится управление сетью. Для реализации этой функции в состав серверной
операционной системы Windows Server 2016 входит виртуальный сервер Hyper-
V и Nano Server. Виртуальный сервер Hyper-V поддерживает работу с
контейнерами, позволяет упростить управление сетью.
Сервер Nano Server выполняет функции физического узла и гостевой
виртуальной машины. В его состав входит агент восстановления, позволяющий
разграничивать правила брандмауэра для входящего и исходящего трафика [23,
c.76].
На базе виртуального сервера Hyper-V работают экранированные
виртуальные машины, которые позволяют обеспечить защиту при передаче
данных. Экранированными виртуальными машинами выполняются функции
диспетчеризации данных, защиты при работе в виртуальной сети.
Второй функцией серверной операционной системы Windows Server 2016
является идентификация доступа. Для реализации этой функции в состав
серверной операционной системы входят службы сертификатов Active Directory,
доменные службы Active Directory и службы федерации Active Directory FS.
Служба федерации Active Directory AD FS включает в свой состав
механизмы проверки подлинности пользователей посредством сравнения с
данными, размещенными в каталогах LDAP. Также для реализации функции
идентификации доступа в состав серверной операционной системы Windows
35
Server 2016 входит Proxy-служба web-приложений, которая применяется для
предварительной проверки подлинности приложений и обеспечения удобства
работы пользователей. Используя прокси-сервер web-приложения, можно
производить проверку клиентских приложений и использовать упрощенные
домены для публикации приложений SharePoint [32, c.135].
Третьей функцией серверной операционной системы Windows Server 2016
является администрирование. Для реализации этой функции в состав серверной
операционной системы входит служба Power Shell, которая позволяет
производить удалённое управление ресурсами. Для администрирования данных
также можно использовать службу Package Manager, которая автоматизирует
операции по обнаружению и установке программного обеспечения.
Следующей функцией операционной системы Windows Server 2016
является развертывание и обслуживание сети. Для реализации этой функции
системой поддерживается технология программно-определяемых сетей.
Посредством программно-определяемых сетей производится динамическая
сегментация и защита рабочих нагрузок как при работе в физической, так и в
облачной среде. Кроме этого существует возможность развертывания стека
программно конфигурируемой сети SDN и управления им с помощью
технологии System Center Virtual Machine Manager. Технология Docker позволяет
выполнять управление сетью контейнеров и связывать ее с политиками SDN.
Одной из важных функций серверной операционной системы является
функция безопасности и контроля, для реализации этой функции в состав
серверной операционной системы входит технология Just Enough Administration,
посредством которой делегируются функции администрирования и поддержки
сетевых удостоверений [35, c.59].
Для защиты данных также можно использовать технологию Credential
Guard, которая позволяет обеспечить защиту системного программного
обеспечения и учетных данных пользователей. Для сохранения целостности кода
на уровне режима ядра применяется технология Device Guard.
Также для защиты данных в состав серверной операционной системы
входит Защитник Windows, который выполняет функции защиты от атак и угроз
