Введение
Актуальность темы «Модернизация телефонной сети (на примере ООО
«ПРАВСИЗ»)» обуславливается тем, что появилась потребность в более
дешевых решениях в связи с потребностью в передаче больших объемов
информации между людьми как в быту, так и в бизнесе.
Целью ВКР является закрепление практических и теоретических знаний
по телефонным IP-сетям, необходимым для внедрения в ООО «ПРАВСИЗ».
Для достижения поставленной цели необходимо решить следующие
задачи:
− познакомиться с предприятием ООО «ПРАВСИЗ», его
инфраструктурой, локально-вычислительной сетью;
− произвести выбор необходимого оборудования и программного
обеспечения для реализации данного проекта;
− рассчитать экономическую выгоду от внедрения IP-сети на базе
ПО Asterisk
− провести анализ теоретических основ построения IP-сети, входе
которого выделить плюсы и минусы IP-сетей, изучить мировую практику
использования IP-сетей
Глобальная сеть Интернет становится все более и более доступным
средством общения для людей и корпораций во многих странах. Так имея доступ
к интернету, можно развернуть телефонную сеть через интернет-
инфраструктуру. Такой подход известен как Voice over Internet Protocol (VoIP),
также известный как интернет-телефония.
В простом определении VoIP или интернет-телефония – это телефонная
сеть через интернет (TCP / IP). Таким образом, использовать VoIP можно в
любом месте, где есть подключение к интернету.
Существует две основные технологии IP - телефонии: Н.323 и протокол
инициирования сеанса SIP, которые используются наиболее широко. [1] Первый
стандарт является более старым стандартом, разработанным Международным
8
союзом электросвязи (МСЭ), ведущим учреждением Организации
Объединенных Наций по вопросам информационно-коммуникационных
технологий. SIP же представляет собой более передовую технологию,
разработанную целевой группой по проектированию Интернета (IETF), крупным
международным сообществом, занимающимся архитектурой интернета и ее
развитием. Данные два протокола являются основным двигателем VoIP-связи.
Данная работа будет сосредоточена на технологии SIP, поскольку в настоящее
время она является основой для многих передовых развертываний VoIP в
Интернете.
Бизнес VoIP растет во всем мире. Хотя технология имеет бесчисленные
преимущества, она также имеет свои недостатки. Преимущества включают
огромную потенциальную экономию и большую масштабируемость систем.
Недостатком является то, что для этого требуется надежное подключение к
глобальной сети Интернет с высокой пропускной способностью.
Современная технология VoIP достаточно развита. По уровню развития
она аналогична, если не более продвинута, существующей телефонной
технологии, также распознающая формат + <код страны> <код города> <номер
телефона>. Программное обеспечение интернет - телефонии широко
представлено как в виде коммерческих проектов, так и в виде множества
технологий с открытым исходным кодом, которые легко доступны в сети
Интернет.
Для обеспечения функций телефонной связи используется softswitch –
гибкий программный коммутатор, управляющий работой сети NGN и
непосредственно коммуникацией абонентов сети.
Таким образом, хорошим вариантом внедрения телекоммуникационной
инфраструктуры является решение в области технологии VoIP. Функционально
данная технология выглядит как реализация возможностей электросвязи и
телефонной связи через региональный интернет, что и позволяет получить
недорогой доступ к телекоммуникации.
9
Глава 1 Анализ теоретических основ проектирования телефонной
IP сети
1.1 Основные понятия и виды сетей
Упрощенная схема работы сети VoIP показана на рисунке 1. Сердцем сети
VoIP является softswitch, в котором хранится вся информация об абонентах. В
простом представлении программный коммутатор VoIP имеет таблицу,
отображающую номер телефона абонента и IP-адрес абонентского устройства,
используемого для совершения звонков. Абонентским устройством может быть
компьютер или смартфон с установленным специализированным ПО VoIP связи,
или IP – телефон (Рисунок 1).

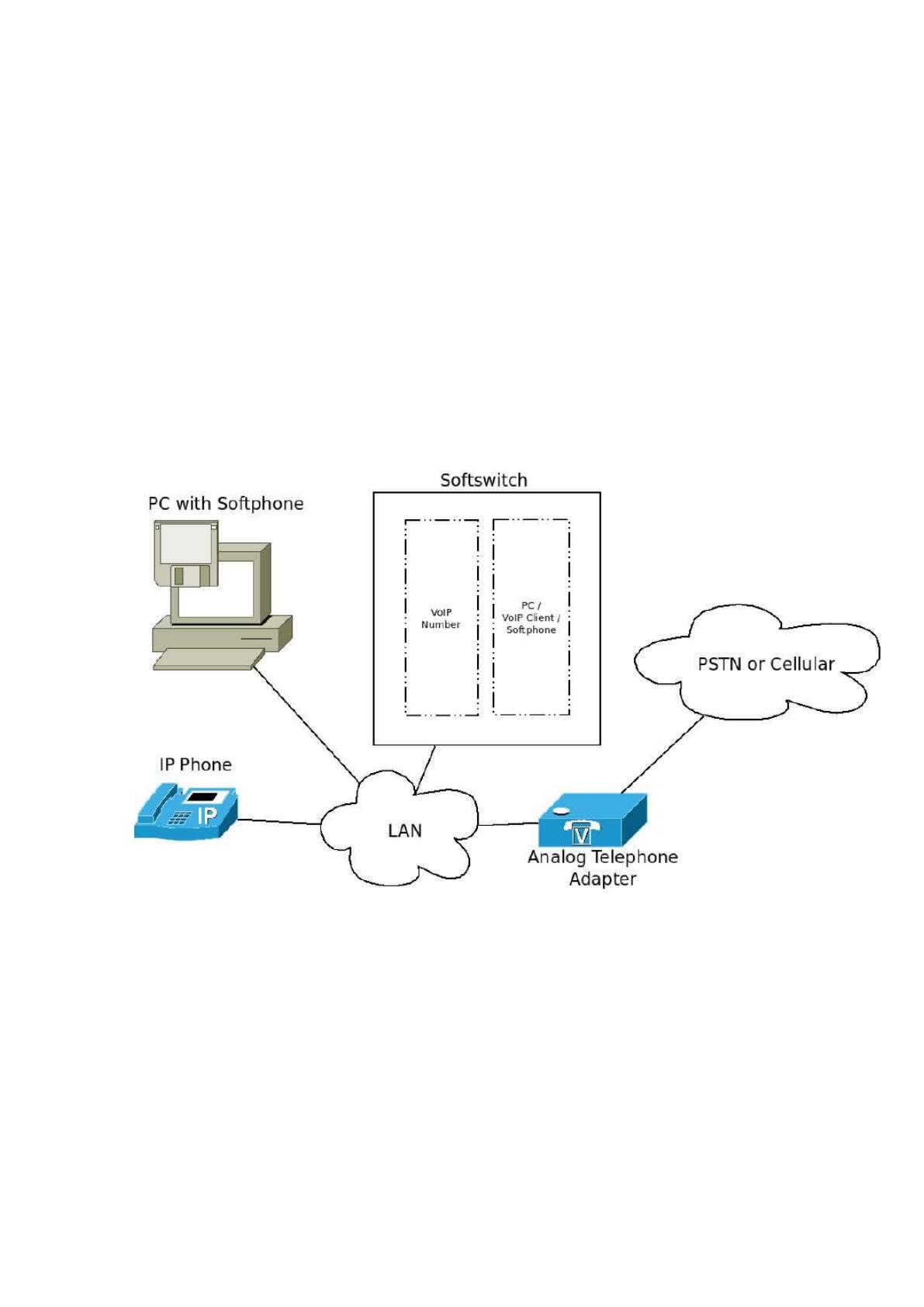

Рисунок 1 - Схема работы сети VoIP
Каждый раз, когда один абонент звонит другому абоненту, клиентское
оборудование запрашивает у softswitch адрес назначения другого абонента.
Softswitch посредством таблицы номеров сопоставляет номер телефона абонента
и его IP-адрес.
Наиболее удобным способом является реализация VoIP на базе IP-
телефонов вместо компьютеров в качестве абонентского оборудования. IP-
телефон похож на обычный телефон, при этом он намного меньше, чем
10
компьютер. В случае использования IP - телефонов клиентское оборудование
может работать, не потребляя слишком много электроэнергии.
Для более продвинутых пользователей, мы можем вставить аналоговый
телефонный адаптер (ATA) в сеть. ATA – это еще один тип клиентского
оборудования, которое выступает в качестве шлюза между сетью VoIP и
обычной телефонной сетью. Таким образом любой пользователь сети VoIP
может совершать звонки на номера обычной телефонной сети.
Качество связи VoIP зависит от типа кодека, используемого для передачи
голосовых сообщений. Кодек – это процесс преобразования аналогового сигнала
в цифровой сигнал и позволяющий передавать аудио и видео информацию по
компьютерной сети. В данном процессе кодек минимизирует использование
полосы пропускания для передачи данных сигнала, гарантируя, что принятый
голос остается чистым. Кодеки основаны на специальных математических
алгоритмах преобразования информации, позволяющих уменьшить размер
файла (кодирование) и распаковать его при необходимости (декодирование).
Существует несколько типов кодеков, каждый из которых использует
различные технологии:
─ G.722 для аудиозвонков в формате HD и с открытым исходным
кодом. Обычно включается в каждый IP-телефон и большинство программных
телефонов.
─ G.711-u является североамериканским стандартом и является
наиболее широко используемым кодеком, стандартным для любого IP-
устройства.
─ G.711-a является европейским эквивалентом G.711-u и является
стандартным кодеком в Европе. Также доступен в любом IP-устройстве.
─ G.729 – кодек, использующий около 1/3 полосы пропускания
стандартного кодека G.711. Полезен в мобильном приложении или при
подключении на большое географическое расстояние, чтобы уменьшить
проблемы со звуком из-за задержки. С 2017 года имеет открытый исходный код.
11
Для целей VoIP существует множество стандартов и критериев, которые
широко используются и детально описаны. Стандарт MOS измеряет качество
звука после сжатия, передачи и распаковки. Оценка присваивается с
использованием стандартов МСЭ-Т P.800 и P.830. Значения MOS варьируются
от 1 до 5, где 1 - плохое качество, а 5 - превосходно. Несмотря на то, что
непосредственно VoIP связь может быть предоставлена бесплатно, для ее
организации требуется создать инфраструктуру, которая должна
соответствовать некоторым основным требованиям. Она включает в себя
необходимое оборудование и программное обеспечение. Как минимум, для
организации VoIP нужна IP - сеть с использованием TCP/IP и компьютер со
звуковой картой, наушниками, микрофоном и подключением компьютера к
локальной сети или глобальной сети Интернет. Программное обеспечение,
необходимое для VoIP связи, можно использовать бесплатное.
Если есть возможность потратить больше денег, можно купить готовое
VoIP - оборудование, которое может работать без необходимости настройки или
с очень минимальным конфигурированием. Кроме того, вы можете избежать
неудобств в использовании компьютера каждый раз, когда требуется общаться
через VoIP. Для этого потребуется аппаратный IP-телефон, имеющий
возможность подключения к локальной вычислительной сети предприятия.
Отдельные модели этих IP-телефонов могут быть подключены к беспроводным
сетям на базе Wi-Fi, что позволяет подключать телефон через точки доступа. Но
питание телефона придется все равно осуществлять через внешний адаптер,
поэтому полностью от проводов отказаться не получится. Существует
множество устройств, обеспечивающих VoIP-связь, некоторые из которых могут
нуждаться или не нуждаться в конфигурации.
Если речь идет о построении гораздо более сложной IP - сети, можно
реализовать IP-АТС или шлюз интернет - телефонии, также известный как
адаптер аналоговой телефонии - средство между сетью интернет - телефонии и
обычной телефонной сетью.
12
1.2 Основные преимущества телефонных сетей на базе IP
Системы IP-телефонии используют технологию передачи голоса по
интернет - протоколу при совершении телефонных звонков. Благодаря IP -
технологиям компании могут объединить свои телефонные и компьютерные
сети для преодоления ограничений, ранее установленных традиционными
телефонными системами. Другими словами, сегодня у организаций есть
возможность не связываться с ограничениями телефонных сетей. То, что
поставщики услуг могли предлагать в прошлом, теперь может быть достигнуто
силами организации или компании с помощью интернет - технологий.
Ниже приведены некоторые преимущества выбора системы IP-
телефонии:
─ Значительная экономия затрат на телефонные звонки.
Организации могут обойти расходы, взимаемые телефонными компаниями,
поскольку аналоговые телефонные линии больше не нужны. Это приводит к
снижению эксплуатационных расходов с течением времени.
─ Повышение мобильности и возможности подключения.
Поскольку системы IP-телефонии передают данные через Интернет,
организации могут обмениваться данными практически в любой точке планеты,
если у них есть подключение к Интернету. IP-телефонам не нужно менять
номера, а также нет необходимости оплачивать междугородние звонки.
─ Многофункциональные системы. В прошлом такие телефонные
системы, как ЧАТС (частная АТС), произвели революцию в способах общения
предприятий. Впервые компании смогли совершать телефонные звонки внутри
и за пределами своих организаций, используя только одну или несколько
основных телефонных линий. В настоящее время многофункциональные
телефонные системы VoIP раздвигают границы еще дальше. IP-телефоны могут
сделать гораздо больше, чем совершать телефонные звонки. Программируемые
кнопки, возможность телеконференций, единая система обмена сообщениями,
транскрипция голосовой почты в электронную почту, функция автосекретаря,
13
идентификация звонящего и ожидание вызова — это лишь некоторые из
особенностей современных систем IP-телефонов.
─ Простота установки и настройки системы IP-телефонии. Она
намного проще в установке и настройке, чем традиционные телефонные
системы. Запатентованное программное обеспечение, графические
пользовательские интерфейсы и другие эксклюзивные технологии,
используемые телефонными компаниями, могут вводить в заблуждение и быть
слишком сложными для большинства людей. С другой стороны, системы IP-
телефонов, как правило, легче понять любому, кто знаком с сетями.
─ Масштабируемость - системы IP-телефонов не ограничены
определенным количеством физических телефонных соединений. Организации,
которые нуждаются в новых телефонных соединениях, могут просто
подключить новый IP-телефон к маршрутизатору. Количество телефонов на
линии определяется ее пропускной способностью.
Технология IP открыла перед организациями множество возможностей,
когда речь идет о связи. Предлагая унифицированную инфраструктуру, которая
позволяет пользователям и сотрудникам пользоваться различными функциями,
накладные расходы сводятся к минимуму, а процессы бизнес - коммуникации
оптимизируются.
Благодаря объединению многих подразделений в коммерческой фирме,
например объединению мобильных работников в единую конвергентную сеть,
IP-телефония предоставляет как инновационные, так и индивидуальные решения
для коммуникационных целей. С IP - телефонией связано множество
инновационных функций: высокая степень масштабируемости и живучести,
многоточечное соединение через сеть передачи данных, развитые функции
вызова, интеграция веб - конференций, интеграция порталов, сайтов и др.
Технология IP-телефонии снижает количество затрат, поскольку не
требует поддержки отдельной сети для передачи голоса. По IP - сетям
передаются все виды данных: аудио, видео, текст, анимация и пр. Одним из
ключевых преимуществ IP-телефонии является повышение производительности.
14
Поскольку IP-телефония поддерживает множество приложений и
устройств, то она позволяет сотрудникам выполнять свои задачи более
эффективно и результативно.
Например, IP SoftPhone – приложение на основе программного
обеспечения позволяющие пользователям телефонов интегрировать функции
телефона в настольный или переносной компьютер. Аналогичным образом, IP-
видеоконференции – отличный способ для сотрудников на разных площадках
эффективно общаться, тем самым сокращая расходы на командировки, а также
необходимость проведения личных бизнес - конференций.
Еще одним ключевым преимуществом IP-телефонии является повышение
устойчивости бизнеса. Поскольку решения для IP-телефонии структурированы
таким образом, чтобы выявлять и устранять отдельные точки отказа, их можно
рассеивать для обеспечения защиты от локальных неполадок в обслуживании и
автоматического перенаправления трафика данных, голоса и видео при сбоях.
Возможно, наиболее значительным из преимуществ этой системы связи
является экономия средств, поскольку IP-телефония имеет возможность
объединять сети голосовой связи и сети передачи данных в единую сеть, а общая
система управления оптимизируется из единого местоположения, что, в свою
очередь, обеспечивает сокращение затраты на перемещения, добавления и
изменения.
Повышение скорости отклика клиентов также является ключевым
преимуществом IP-телефонии. Успех любой организации бизнеса зависит от
того, насколько быстро выявляются и удовлетворяются потребности клиентов.
Хорошая связь также жизненно важна для поддержания надежности связи с
клиентами. Поскольку IP-телефония дает возможность коммерческим фирмам
эффективно общаться со своими клиентами, она позволяет не только улучшить
связь, но и повышает репутацию бизнеса.
1.3 Анализ мировой практики использования IP телефонии
