46
доступность активность и подключение Gigabit Ethernet для корпоративных
сетей среднего размера при помощи модульного высокопроизводительного
решения. Имея 4 интерфейса Gigabit Ethernet и поддерживая до 100 виртуальных
сетей, возможна устанавка Cisco ASA 5520 в нескольких зонах сети. Межсетевой
экран Cisco ASA 5520 не теряет своих преимуществ, при росте требований к
безопасности, обеспечивая защиту инвестиций. [39]
Маршрутизаторы управления и мониторинга
Организация виртуальных каналов связи между географически
разрозненными отделениями компании для удаленного управления,
мониторинга и возможности безопасного обмена данными реализована
маршрутизаторами Cisco N3K-C3064PQ-10GX [39] (рисунок 2.6)

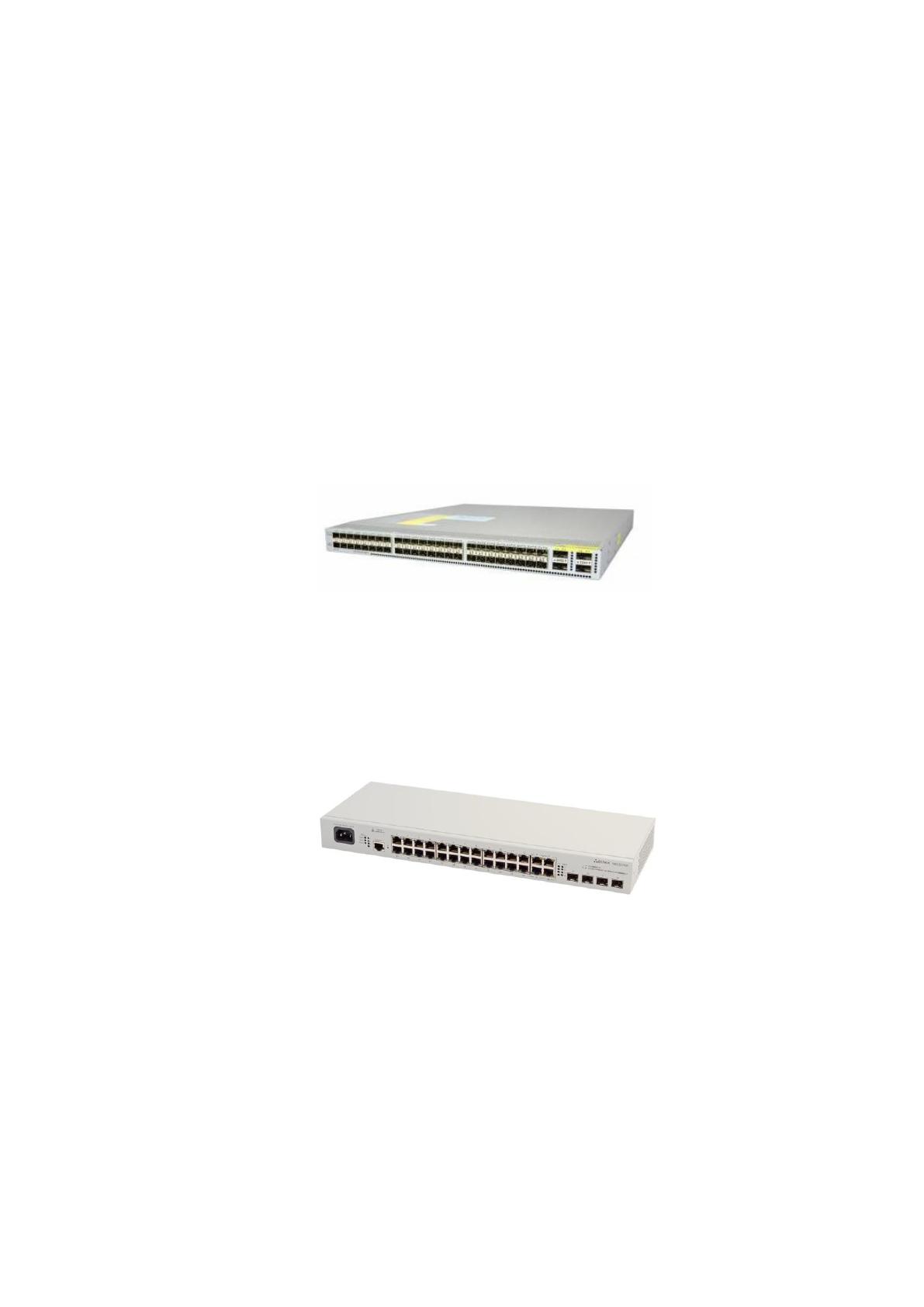

Рисунок 2.6 – Cisco N3K-C3064PQ-10GX
Коммутаторы доступа
В качестве коммутаторов доступа в сети ООО «Телекомпания Виза-2»
используются коммутаторы MES 1124M от компании ELTEX (рисунок 2.7).
Рисунок 2.7 – Коммутатор доступа MES 1124M
Управляемый коммутатор доступа MES 1124M подключает конечных
пользователей к сети крупных предприятий, предприятий малого и среднего
бизнеса и к сетям операторов связи с помощью интерфейсов Fast и Gigabit
Ethernet. Функциональные возможности устройства обеспечивают физическое
стекирование, поддержку виртуальных локальных сетей, многоадресных групп
рассылки и расширенные функции безопасности. Коммутатор имеет 24 порта Fast
Ethernet для подключения абонентских линий, 4 порта Gigabit Ethernet, включая
47
4 комбо-порта 1000 Base-T/SFP, поддерживающих как трансиверы SFP Gigabit,
так и 100 Base-FX. [42]
2.1.2 Оборудование сети кабельного телевидения
При строительстве сети кабельного телевидения первоочередным
критерием для выбора производителя головной станции (ГС) сети кабельного
телевидения является высокое качество и надежность оборудования. Абоненты
быстро заметят низкое качество изображения при использовании оборудования
низкого качества. Основываясь на отзывах и опыте других операторов СКТВ,
предпочтение было отдано немецкому производителю профессиональных
головных станций кабельного телевидения компании "BLANKOM". Это
производитель по праву считается мировым лидером в производстве ГС СКТВ, а
производимое оборудование отличается наивысшим качеством и надежностью.
Станция серии B-line от "BLANKOM" (рисунок 2.8) классифицируется как
ГС 1 класса согласно классификации Cenelec EN 50083. Составляющие станцию
компоненты, производят обработку аналоговых и цифровых эфирных и
спутниковых каналов, а также источников аудио и видео сигналов,
предназначенных для трансляции в средние и крупные кабельные ТВ сети [26].
Основными особенностями ГС серии B-Line являются:
Высокая надежность и гибкость;
Низкие характеристики шума модулей;
Наличие возможности перенастройки выходных частотных
характеристик модулей в диапазоне 45…862 МГц;
Имеется система мониторинга станции через контроллер ГС;
Возможны ручная и удаленная настройки параметров ГС;
Отсутствует потребность в дополнительном ПО;
48

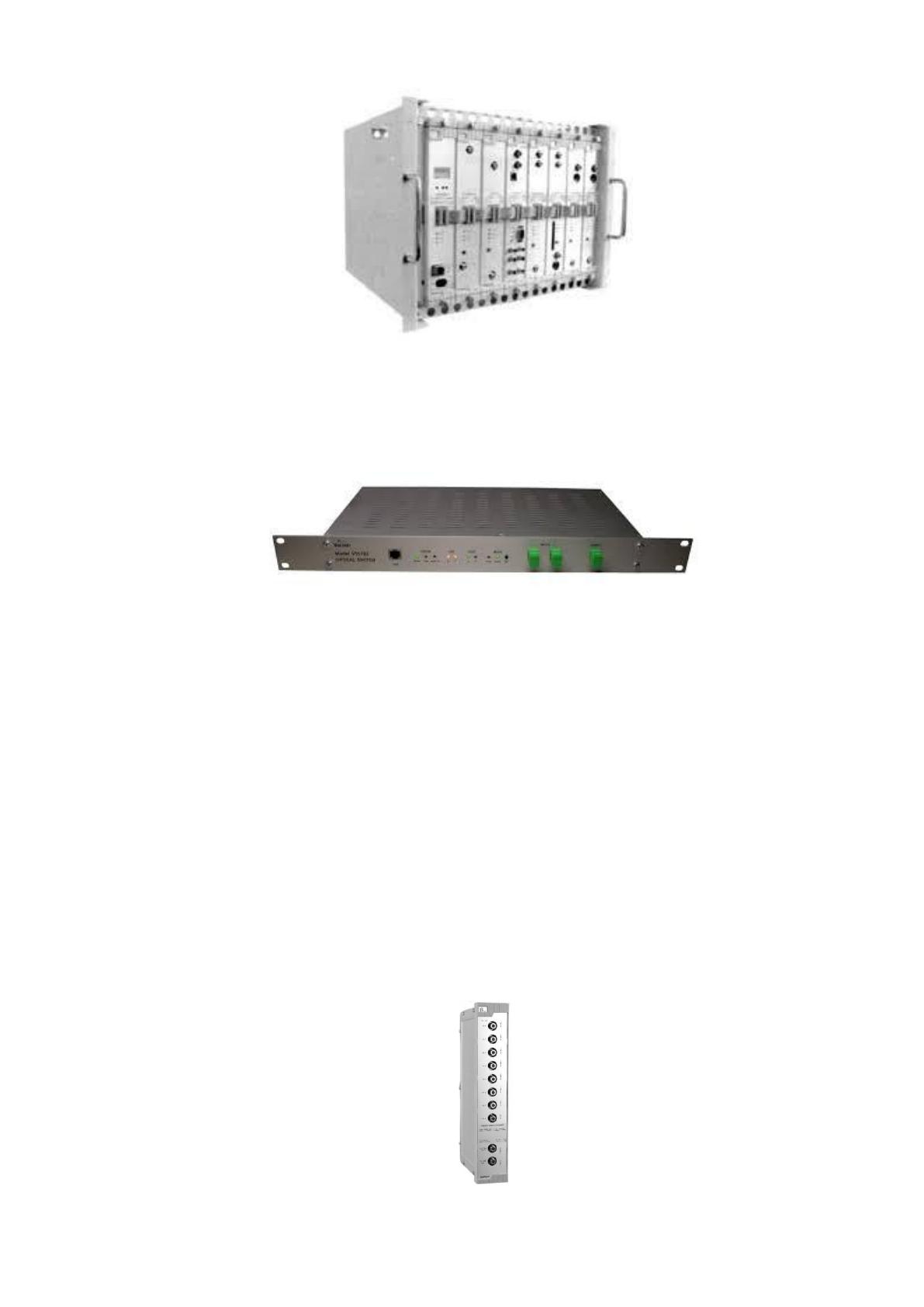

Рисунок 2.8 – Головная станция Blankom серии B-line
Оптический переключатель
Рисунок 2.9 – Оптический переключатель Volius VS5782
Переключатель Volius VS5782 (рисунок 2.9) выполняет функцию
резервирования оптических сигналов по схеме 1х2 в кольцевых топологиях
ВОЛС. Эффективное применение переключателя в сетях КТВ обусловлено
такими качествами как: низкое затухание (менее 1 дБ) вносимое в линию,
короткий временной интервал переключения (менее 10 мсек), автоматический
режим и интегрированная система мониторинга.
Пассивные сумматоры
Сумматор PCB-190-9040.01 на восемь каналов производства компании
Blankom представлен на рисунке 2.10
Рисунок 2.10 – Пассивный сумматор
49
Пассивные сумматоры формируют пакет программ на ГС кабельного
телевидения от различных источников сигнала.
Оптический усилитель/передатчик
В системе вещания кабельного телевидения ООО «Телекомпания Виза-2»
применяется оптический передатчик Vermax-HL-1550-10 (рисунок 2.11),
оснащенный лазером с длиной волны 1550 нм. Он обеспечивают передачу как
аналогового телевизионного сигнала (NTSC, PAL), так и цифрового или сжатого
цифрового сигнала. Передатчики данной серии имеют в основе своей
конструкции высоколинейные DFB лазеры с прямой модуляцией. Оптические
передатчики Highlight-1550 от Vermax отличаются исключительно низким
уровнем шума и превосходными интермодуляционными характеристиками. Все
параметры лазера и функции мониторинга находятся под контролем
микропроцессора. ЖК-дисплей на передней панели корпуса передатчика
отображает информацию, связанную с функционированием лазера и других
параметров передатчика. [38]

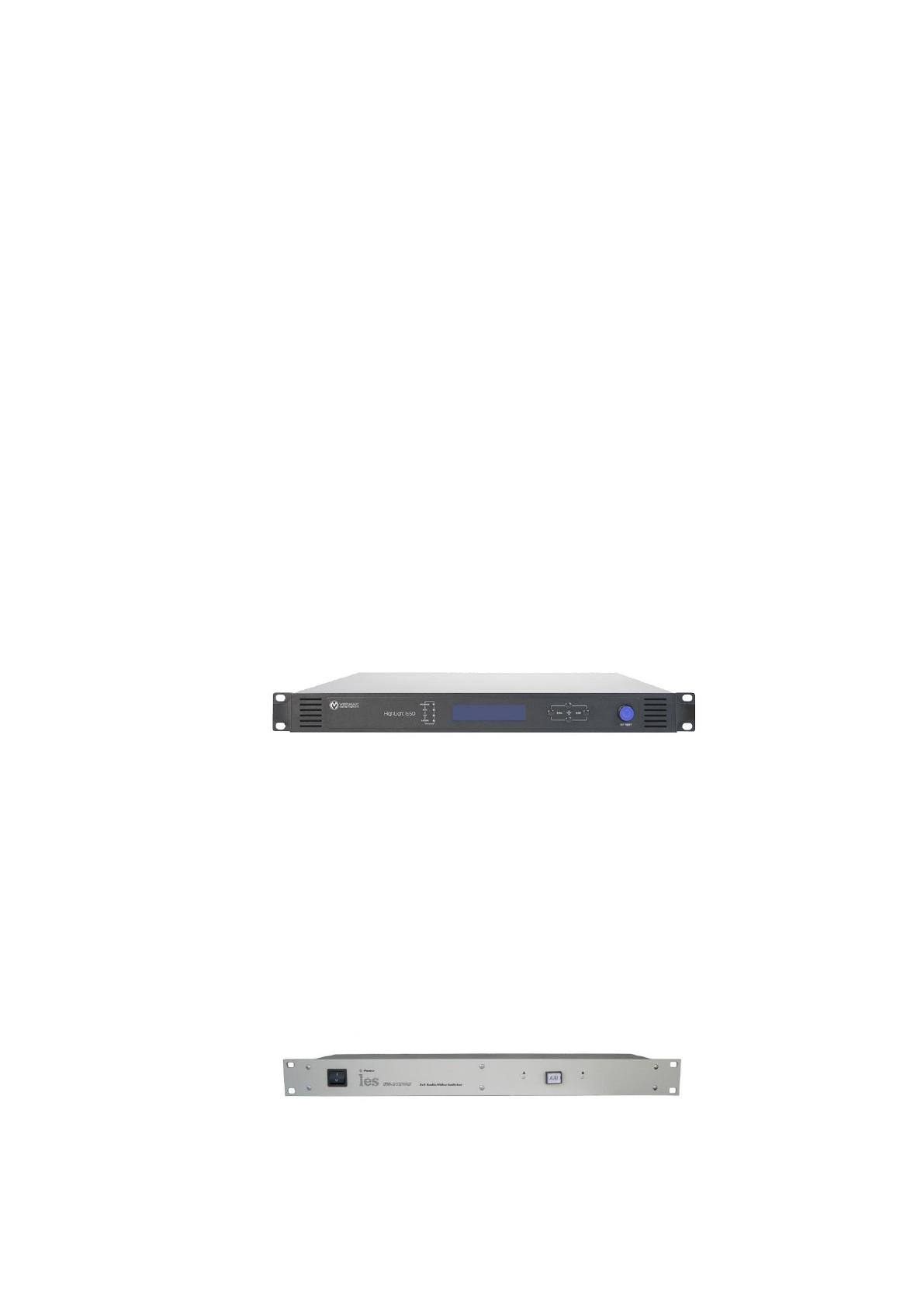

Рисунок 2.11 – Передатчик Vermax-HL-1550-10
Коммутатор аудио/видео сигнала
Коммутатор резерва LES SW-212VAS (рисунок 2.12) осуществляет
анализ, диагностику и коммутацию в автоматическом режиме сигналов
телевизионного вещания. При пропадании сигнала со спутниковых антенн или с
местной РТПС, коммутатор производит автоматическое переключение на
эфирные антенны.
Рисунок 2.12 – Коммутатор LES SW-212VAS
50
Ресивер для КТВ
Для формирования пакета каналов КТВ специалистами ООО
«Телекомпания Виза-2» было принято решение использовать современные
ресиверы Openbox S3 CI HD (рисунок 2.13)

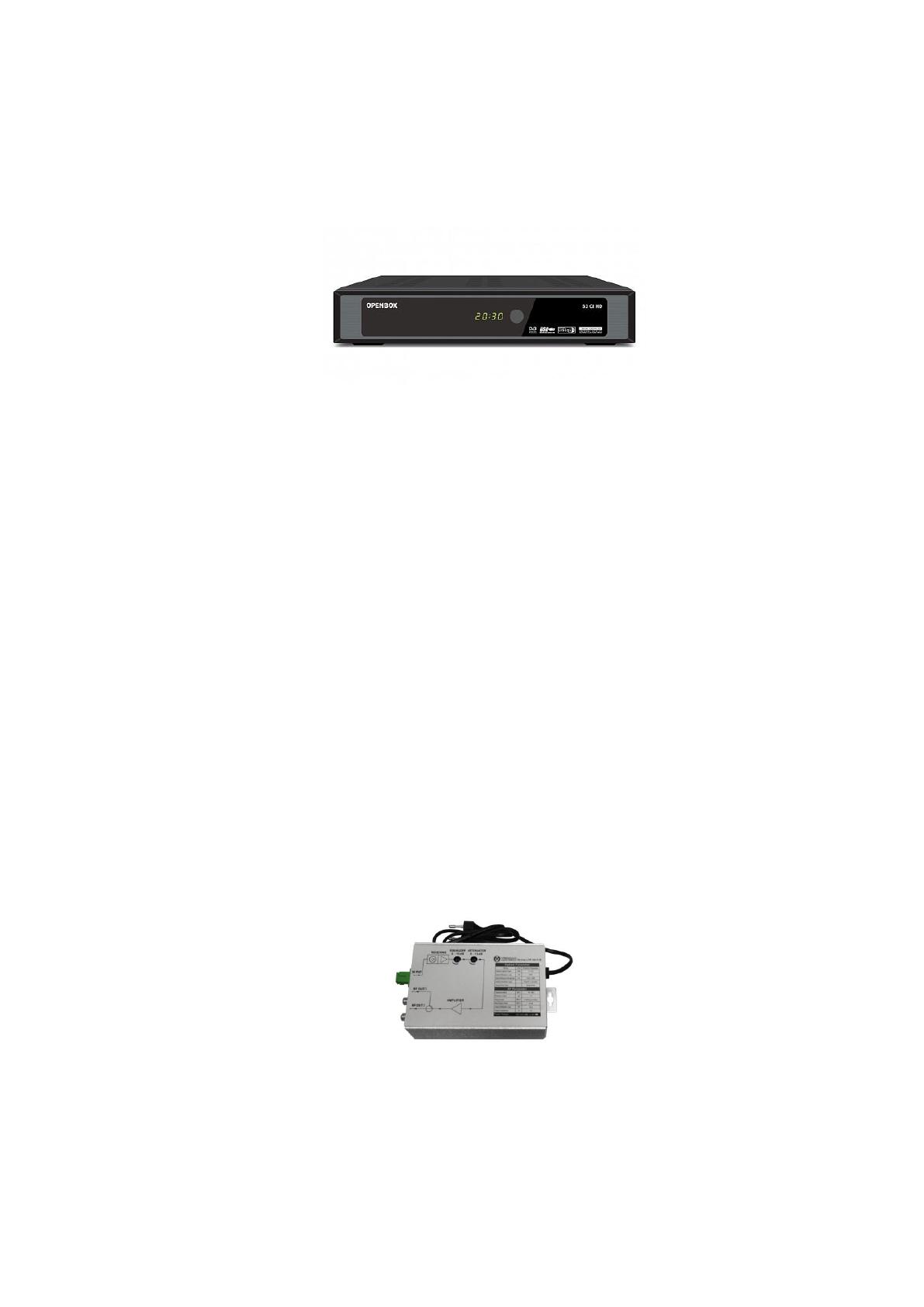

Рисунок 2.13 – Openbox S3 CI HD
Эта приставка на основе микропроцессора ALI 3516 с двойной
архитектурой 32-бит (Dual-Core), поддержкой памяти DDR2/DDR3, множеством
интегрированных модулей включает в себя DVB-S2 демодулятор. Openbox S3 CI
HD является гибридной приставкой. Он умеет принимать сигнал не только со
спутника, а так же из сети Internet. Другими словами, это два устройства в одном
корпусе спутниковый ресивер и IP TV приставка. Слот CI для установки
модулей условного доступа обеспечивает возможность просмотра каналов
операторов телевидения. [43]
Оптический приемник КТВ
ООО «Телекомпания Виза-2» в качестве оптического приемника
кабельного телевидения применяет устройство Vermax-LTP-108-7-IS
(рисунок 2.14)
Рисунок 2.14 – Оптический приемник Vermax-LTP-108-7-IS
Данный приѐмник осуществляет преобразование оптического
амплитудно-модулированного сигнала в радиочастотный (RF) широкополосный
сигнал TV диапазона и последующее усиление сигнала до выходного уровня 108
51
дБмкВ для его распределения по коаксиальной сети. Располагается
непосредственно в домовых шкафах ОУ. [38]
2.1.3 Оборудование IP-телефонии
Median 2000 Audio Codes
Услуга IP-телефонии в филиалах оказывается на базе оборудования
Median 2000 компании Audio Codes (рисунок 2.15)

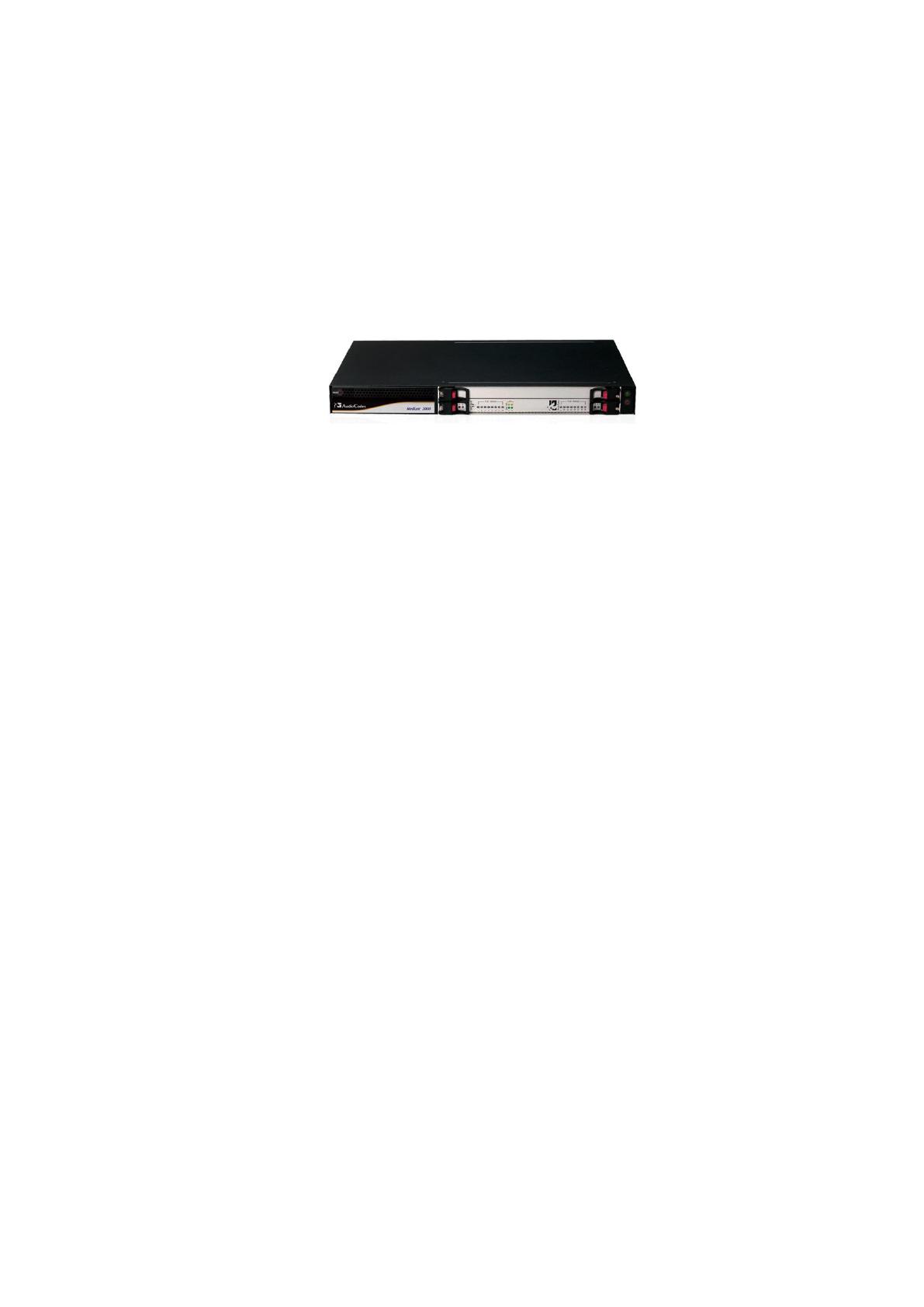

Рисунок 2.15 – VoIP vедиа шлюз Median 2000
Медиа шлюз Median 2000 поддерживает до 16 цифровых потоков Е1 и
предназначается для объединения VoIP сетей с сетями традиционной телефонии.
Оборудование имеет модульное исполнение и устанавливается в
телекоммуникационный шкаф. Большое количество поддерживаемых кодеков и
наличие функции изменения размера буфера для подавления джиттера, дает
возможность настроить требуемое качество передачи голоса в зависимости от
характеристик IP канала. Этот шлюз может быть использован при построении
операторских сетей, и для объединения филиалов распределенной
корпоративной сети. [44]
2.2 Обеспечение электроснабжения
2.2.1 Требования к электропитанию ЦГС
Для осуществления надежного электроснабжения центральной головной
станции необходимо предусмотреть следующее:
Категория электроснабжения 1;
Трехфазное напряжение 0,4 кВ
Выполнить 2 ввода с трансформаторной подстанции от разных
силовых ячеек
Установить приборы учета потребляемой электроэнергии
52
Предусмотреть устройства АВР для переключения на резервные
источники питания
2.2.2 Системы резервного электропитания ЦГС/МГС
Дизель генератор KIPOR KDE16STA3
Для резервного электроснабжения ЦГС ООО «Телекомпания Виза-2»
применяется ультратихий трѐхфазный дизельный генератор KIPOR KDE45SS3
(рисунок 2.16) с максимальной мощностью в 40.7 кВА. Электростанция
использует четырѐхцилиндровый, 4х-тактный двигатель KAMA KD4105G.
Большой топливный бак на 95 литров обеспечивает время автономной работы до
7,5 часов. Установка укомплектована электрическим микропроцессорным
пультом управления с расширенными возможностями. Технические параметры
указаны в таблице 2.1. [45].
Таблица 2.1
Технические характеристики KIPOR KDE45SS3
Параметр
Величина
Выход
Количество фаз
3
Напряжение, (В)
400 / 230
Номинальная мощность (кВА)
36,6
Максимальная мощность (кВА)
40,7
Частота сети, (Гц)
50
Время автономной работы, (час)
7,5
Подключения
Клеммник
клеммная колодка
Исполнение
Конструктив
всепогодное исполнение
Назначение
резервный
Двигатель
Модель
KAMA KD4105G
Пуск
стартер
53
Продолжение таблицы 2.1
Параметр
Величина
Вид топлива
дизельное топливо
Емкость бака
38
Расход топлива, (л/ч)
4.8

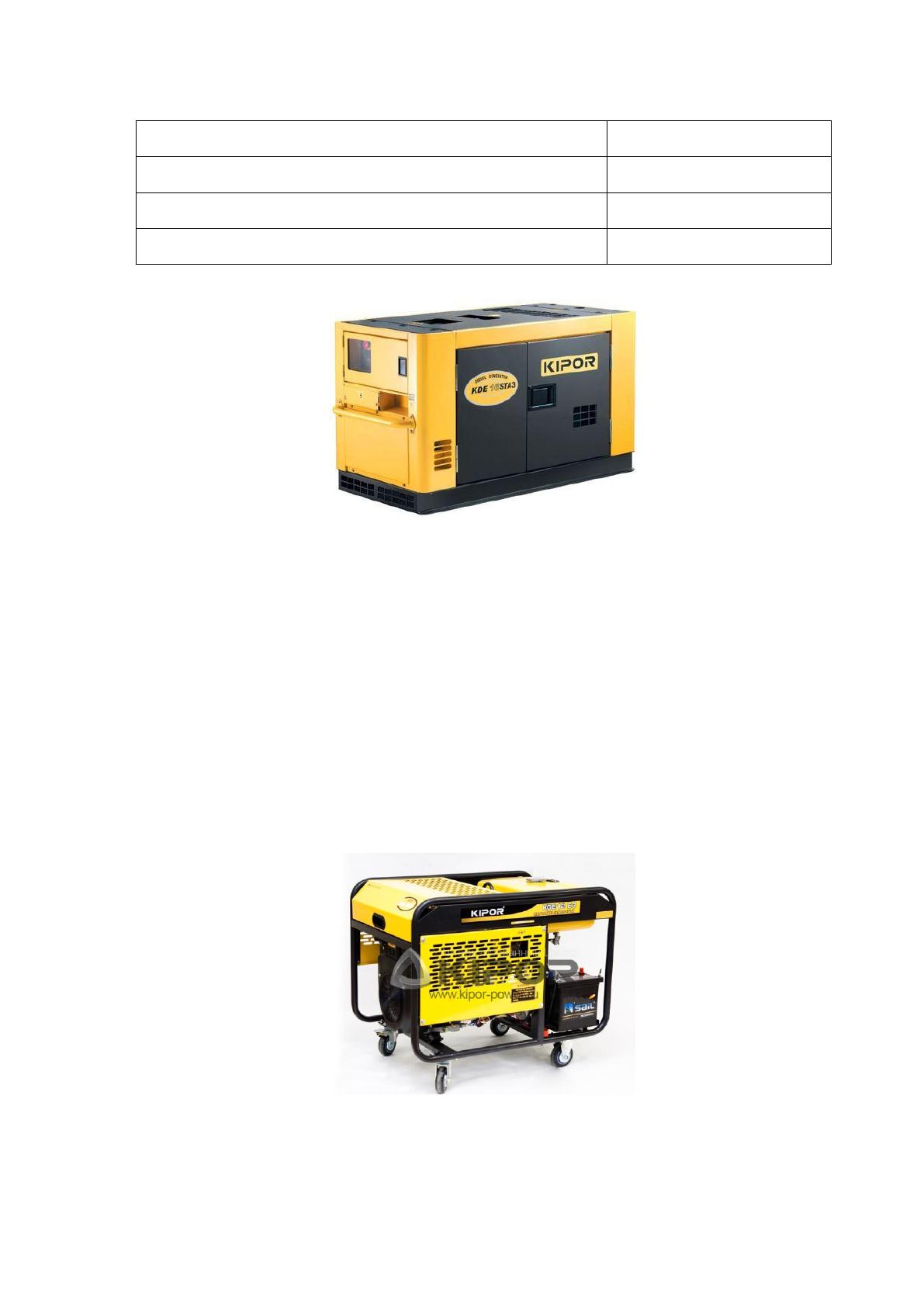

Рисунок 2.16 – Дизель генератор KIPOR KDE45SS3
В качестве резервных источников электрического питания на МГС
используются портативные бензиновые генераторы KIPOR KGE12Е3 –
трѐхфазные, открытого исполнения с прочной стальной рамой и двигателем
KGE12Е3 (рисунок 2.17). Установка оснащается системой электрозапуска с
возможностью подключения системы автоматики. Максимальная мощность
электростанции составляет 10,5 кВА (8.5 кВт). Объѐм бензобака - 25 литров, а
время автономной работы - 5,5 часов. [45]
Рисунок 2.17 – Генератор KIPOR KGE12E3
54
Источники бесперебойного питания
Для обеспечения максимально качественным и надежным
электропитанием оборудования головных станций инженеры ООО
«Телекомпания Виза-2» остановили свой выбор на ИБП APC Smart-UPS
SRT10KRMXLI с двойным преобразованием (рисунок 2.18)

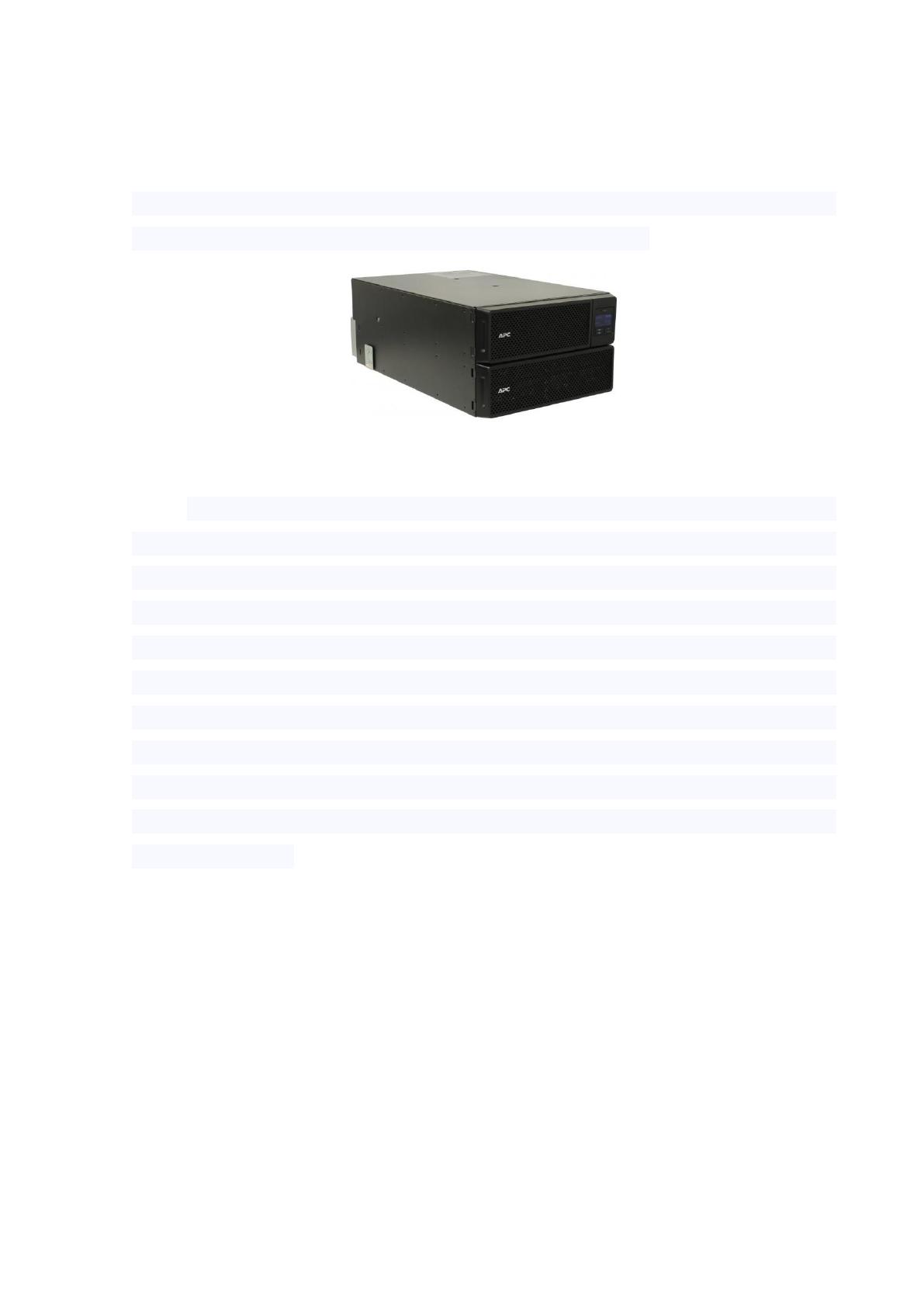

Рисунок 2.18 – ИБП APC Smart-UPS SRT10KRMXLI
Он обеспечивает нулевое время переключения на резервное питание,
строгую стабилизацию выходного напряжения и независимость формы
выходного напряжения от помех на входе. ИБП APC Smart-UPS SRT10KRMXLI
оснащен четырьмя трехконтактными выходными розетками C19, способными
выдерживать токи до 16 Ампер, для подключения оборудования с высоким
потреблением энергии и 6 компьютерными выходными розетками
расположенными на задней панели. Синусоидальная форма выходного сигнала
во всех режимах работы позволяет подключать не только устройства с
импульсными блоками питания, но и ответственное оборудование. ИБП APC
Smart-UPS SRT10KRMXLI мощностью 10000 ВА высотой 6U устанавливается в
стойку 19 дюймов.
2.3 Расчет необходимого количества оборудования
2.3.1 Оборудование для ЦГС
В проектируемой сети ООО «Телекомпания Виза-2» четыре
магистральных кольца. Расчет количества оборудования, необходимого для всей
сети произведѐм на примере одного магистрального кольца МС 1.
Магистральные кольца МС 2, МС 3 и МС 4 с их кольцами абонентского доступа
проектируются и строятся аналогично.
55
В таблицу 2.2 внесѐм сводные данные по количеству и наименованию
устанавливаемого на ЦГС оборудования для сети кабельного телевидения
Таблица 2.2
Оборудование для СКТВ
Наименование
и технические характеристики
Тип,
марка
Изготови-
тель
Еди-
ница
Коли-
чество
1. Центральная головная станция КТВ
Сумматор на 8 выходов
PCB-190
Blankom
шт.
5
Модулятор AV-RF 47-862 МГц
VMB 192
Blankom
шт.
40
Ресивер
S3 CI HD
Openbox
шт.
40
Переключатель
VS5782
Volius
шт.
9
Коммутатор резерва
SW-212VAS
LES
шт.
1
Оптический передатчик
HL-1550-10
Vermax
2. Антенный пост
Антенна 2,4 офсет 90 градусов
SVEC
шт.
8
Конвертор 0,8 дБ L.O stabil
Quattro Digital
SVEC
шт.
1
Конвертор Ku high-band
SVEC
шт.
4
Конвертор Ku low-band
SVEC
шт.
2
Конвертор цифровой
высокостабильный
Cal. Amplif
140105-1 17
SVEC
шт.
2
Облучатель Ku band 90 градусов
SVEC
шт.
4
Облучатель двухдиапазонный C/Ku
Lz/Rz офсет на 2,4 м
SVEC
шт.
2
Облучатель С-Lz, офсет на 2,4 м
SVEC
шт.
1
Конвертор LV-QT40
SVEC
т
7
3. Эфирные антенны
Антенна эфирная
DCRS 1730 M
1-69 ch.
Funke
1
Сведем данные по количеству и наименованию основного оборудования
для СПД и IP-телефонии устанавливаемого на ЦГС в таблицу 2.3
