Таблица 2.3
Оборудование для СПД и IP-телефонии
Наименование
и технические
характеристики
Тип, марка
Завод
изготовитель
Едини-
ца
Коли-
чество
1. Сетевое оборудование
Межсетевой экран
ASA5520
Cisco
шт.
1
Маршрутизатор
N3K-C3064PQ-
10GX
Cisco
шт.
2
2. Сервера
Сервер Blade system
C7000
Hewlett Packard
шт.
2
Дисковая корзина Storage
Works
MSA2024
Hewlett Packard
шт.
2
BRAS
MX80
Juniper
шт.
2
3. Ядро
Коммутатор
MES 5248
ELTEX
шт.
1
4. Оборудование IP-телефонии
Медиа шлюз
Median2000
AudioCodes
шт.
4
2.3.2 Оборудование для узлов МГС
Узлы магистральных сетей имеют идентичную комплектацию. В состав их
оборудования входят:
- Агрегационный коммутатор ELTEX MES 3116F
- Оптический переключатель Volius VS 5782
- ИБП APC Smart-UPS SRT10KRMXLI
- Мобильная бензиновая генераторная установка
Расчет количества оборудования, необходимого для всей МС 1.1,
произведѐм, рассмотрев устанавливаемое оборудование в каждом ППК и
распределительных колец внутри них.
2.3.3 Оборудование для пунктов перекоммутации (ППК)
В ППК производится кроссирование волокон магистральных и
распределительных ВОЛС. Исходя из емкости нагрузки на узел, для этих целей
монтируются три оптических кросса ODF на 16 или 24 оптических порта. Один
57
из кроссов используется для потребностей распределительной сети данного
ППК. Два других для коммутирования магистральных оптоволоконных кабелей.
Кроме функции магистральной коммутации между собой, каждый из ППК
служит в качестве домового шкафа. В нѐм монтируются коммутатор доступа на
24 порта и 24-х портовая патч-панель, используемая для коммутации с портами
коммутатора медножильных FTP кабелей, протягиваемых до этажных
абонентских шкафов.
Для оказания услуги кабельного телевидения в каждом ППК, также как и
в ОУ, устанавливается приемник оптического сигнала. Приѐмник преобразует
оптический сигнал в электрический и подаѐт его в распределительную сеть дома.
Шкаф ППК снабжается автоматическим выключателем на 3А, тройной
электрической колодкой, датчиками вскрытия и пропадания питания от
электрической сети, а также источником бесперебойного питания.
Комплектация шкафа оптического узла (ОУ) отличается тем, что в нем
устанавливается оптический кросс на 16 портов (розеток) и отсутствует
источник бесперебойного питания. При этом, взамен электрической колодки,
устанавливается сетевой фильтр.
Исходя из количества и типов домов, охватываемых проектируемой
сетью, рассчитаем количество необходимого оборудования для МС 1. Расчет
будем производить по кампусам, соответствующих ППК. Данные по кампусу
1.1.1 сведем в таблицу 2.4.
Таблица 2.4
Жилые дома кампуса 1.1.1
Улица, район
Дом
Этажность
Квартиры
(всего)
Подъезды
(всего)
5А мкр.
9/1
5
70
5
5А мкр.
9/3
5
70
5
5А мкр.
9/4
5
70
5
5А мкр.
11
9
80
3
5А мкр.
12
5
70
5
5А мкр.
13
5
70
5
58
Продолжение таблицы 2.4
Улица, район
Дом
Этажность
Квартиры
(всего)
Подъезды
(всего)
5А мкр.
14
5
70
5
5А мкр.
17
5
70
5
5А мкр.
18
5
70
5
Принимая во внимание значение 20% первоначального проникновения
сети, рассчитаем предполагаемое количество абонентов:
.
/20,0
подкваб
NNN
(3.3)
где
кв
N
- количество квартир в доме,
.под
N
- количество подъездов.
Расчет количества оборудования будем производить при условии, что
один шкаф ОУ монтируется на три подъезда. Для пятиэтажных домов
предусмотрим установку ОУ в третьем подъезде, принимая во внимание
требование по максимальной длине сегмента сети, выполненной витой парой.
Шкаф ППК, смонтированный в доме совмещает в себе функцию ОУ. По
формуле 3.3 вычислим и внесѐм в сводную таблицу 2.5 следующие данные:
Таблица 2.5
Ожидаемое количество абонентов в кампусе 1.1.1
Улица,
район
Дом
Количество
абонентов в
доме
Количество
абонентов
в подъезде
Количество
устанавливаемых
ОУ
5А мкр.
9/1
14
3
1
5А мкр.
9/3
14
3
1
5А мкр.
9/4
14
3
1
5А мкр.
11
16
5
1
5А мкр.
12
14
3
1
5А мкр.
13
14
3
1
5А мкр.
14
14
3
1
5А мкр.
17
14
3
1
5А мкр.
18
14
3
1
59
Согласно полученным данным и определившись с комплектацией шкафов
ППК и ОУ, выполним расчет количества требуемого оборудования. При расчете
учтем так же, что по проекту в подъездах домов должна строиться кабельная
канализация из ПВХ труб диаметром 40 мм. Она предназначена для прокладки
кабелей распределительной сети дома. ПВХ трубы монтируются в отверстия,
выполненные в меж межэтажных плитах перекрытий и фиксируются к стенам
стальными хомутами в трѐх точках. На этажах дома монтируются абонентские
шкафы для подключения квартир к сети. В них устанавливаются абонентские
ответвители КТВ и 110-е кросс блоки, для расшивки на них FTP кабелей,
протянутых от патч-панели Rj-45 оптического узла. На другую сторону кросс-
блока расшиваются UTP кабели подключаемых абонентов.
Жилые дома, охваченные сетью МС 1.1, имеют этажность 5 и 9. При этом
абонентские шкафы планируется располагать следующим образом:
в пятиэтажном здании - на третьем и пятом этажах;
в девятиэтажном здании - на втором, пятом и восьмом этажах.
Рассчитаем требуемое для кампуса 1.1.1 количество оборудования и
внесѐм в таблицу 2.6
Таблица 2.6
Количество оборудования для кампуса 1.1.1
Наименование
Количество
Коммутатор ELTEX MES 1124M
9
Оптический кросс стоечный, 19 дюймов, 1U, 16 портов
9
Оптический кросс стоечный, 19 дюймов, 1U, 24 порта
1
Патч-панель, 24 порта, RJ 45, 1U
9
Оптический приемник Wermax 108
9
Электрическая колодка на 3 разъема
1
ИБП Back-UPS
1
Сетевой фильтр на 3 разъема
8
Автоматический выключатель на 3А
9
Датчик вскрытия
9
Датчик пропадания электропитания
9
60
Продолжение таблицы 2.6
Наименование
Количество
Антивандальный шкаф 9U
1
Антивандальный шкаф 7U
8
Этажный шкаф
89
Труба ПВХ 50 мм
156
Хомут металлический
468
Оставшиеся в МС 1.1 кампусы 1102, 1103, 1104, 1105, 1106, 1107, 1108 и
1109 рассчитаем аналогично и сведем в таблицу 2.7.
Таблица 2.7
Ожидаемое количество абонентов для остальных кампусов
Улица
Дом
ППК
Количество
абонентов
в доме
Количество
абонентов в
подъезде
Количество
устанавлива
-емых ОУ
5 мкр.
1
1.2
16
5
1
5 мкр.
2
1.2
16
5
1
5 мкр.
3
1.2
16
5
1
5 мкр.
4
1.2
14
3
1
5 мкр.
5
1.2
14
3
1
5 мкр.
6
1.2
14
3
1
5 мкр.
7
1.2
14
3
1
5 мкр.
8
1.2
14
3
1
5 мкр.
9
1.2
14
3
1
5 мкр.
10
1.3
14
3
1
5 мкр.
11
1.3
16
5
1
5 мкр.
12
1.3
14
3
1
5 мкр.
13
1.3
14
3
1
5 мкр.
14
1.3
14
3
1
5 мкр.
15
1.3
14
3
1
5 мкр.
16
1.3
14
3
1
5 мкр.
17
1.3
14
3
1
61
Продолжение таблицы 2.7
Улица
Дом
ППК
Количество
абонентов
в доме
Количество
абонентов в
подъезде
Количество
устанавлива
-емых ОУ
5 мкр.
18
1.4
14
3
1
5 мкр.
19
1.4
14
3
1
5 мкр.
20
1.4
14
3
1
5 мкр.
21
1.4
14
3
1
5 мкр.
23
1.4
14
3
1
5 мкр.
24
1.4
14
3
1
5 мкр.
25
1.4
14
3
1
5 мкр.
26
1.4
14
3
1
5 мкр.
27
1.5
16
5
1
5 мкр.
28
1.5
16
5
1
5 мкр.
29
1.5
16
5
1
5 мкр.
30
1.5
16
5
1
6 мкр.
5
1.6
16
5
1
6 мкр.
6
1.6
14
3
1
6 мкр.
7
1.6
14
3
1
6 мкр.
8
1.6
14
3
1
6 мкр.
9
1.6
14
3
1
6 мкр.
10
1.6
14
3
1
6 мкр.
11
1.6
14
3
1
6 мкр.
12
1.6
16
5
1
6 мкр.
15
1.6
14
3
1
6 мкр.
16
1.6
14
3
1
6 мкр.
17
1.6
14
3
1
6 мкр.
18
1.6
14
3
1
6 мкр.
19
1.7
16
5
1
6 мкр.
21
1.7
14
3
1
6 мкр.
22
1.7
14
3
1
6 мкр.
24
1.7
14
3
1
6 мкр.
25
1.7
14
3
1
6 мкр.
76
1.7
14
3
1
6 мкр.
27
1.7
14
3
1
62
Продолжение таблицы 2.7
Улица
Дом
ППК
Количество
абонентов
в доме
Количество
абонентов в
подъезде
Количество
устанавлива
емых ОУ
6 мкр.
28
1.7
14
3
1
6 мкр.
29
1.8
14
3
1
6 мкр.
30
1.8
14
3
1
6 мкр.
31
1.8
14
3
1
6 мкр.
32
1.8
14
3
1
6 мкр.
33
1.8
14
3
1
6 мкр.
34
1.8
14
3
1
6 мкр.
35
1.8
14
3
1
6 мкр.
36
1.8
14
3
1
6А мкр.
20
1.8
16
5
1
6А мкр.
23
1.9
16
5
1
6А мкр.
26
1.9
16
5
1
6А мкр.
24
1.9
14
3
1
6А мкр.
22
1.9
14
3
1
6А мкр.
21
1.9
14
3
1
6А мкр.
25
1.9
14
3
1
6А мкр.
70
1.9
14
3
1
По данным таблицы 2.7, рассчитаем количество требуемого оборудования
для кампусов с 1.2 по 1.9 и сведем данные в таблицу 2.8
Таблица 2.8
Количество оборудования для кампусов 1.2 – 1.9
Наименование
Количество
ELTEX MES 1124M
65
Оптический кросс стоечный, 19 дюймов, 1U, 16 портов
65
Оптический кросс стоечный, 19 дюймов, 1U, 24 порта
1
Патч-панель, 24 порта, RJ 45, 1U
65
Оптический приемник Wermax 108
65
Электрическая колодка на 3 разъема
1
63
Продолжение таблицы 2.7
Наименование
Количество
Сетевой фильтр на 3 разъема
64
ИБП Back-UPS
1
Автоматический выключатель на 3А
65
Датчик вскрытия
65
Датчик пропадания электропитания
65
Антивандальный шкаф 9U
9
Антивандальный шкаф 7U
87
Этажный шкаф
636
Труба ПВХ 50 мм
1143
Хомут металлический
3429
Количество оптоволоконного кабеля, коаксиальных кабелей RG-11 и
RG-6, кабеля FTP, делителей и абонентских ответвителей для КТВ, 110-х кросс-
блоков рассчитываться не будет, в связи с трудоемкостью расчетов.
В экономической части проекта будет принято их усредненное значение.
В данном проекте были выполнены расчеты на примере магистрального
кольца МС 1 и его распределительных колец. Это позволило минимизировать и
сделать удобными расчеты. Остальные участки проектируемой сети имеют
аналогичное строение.

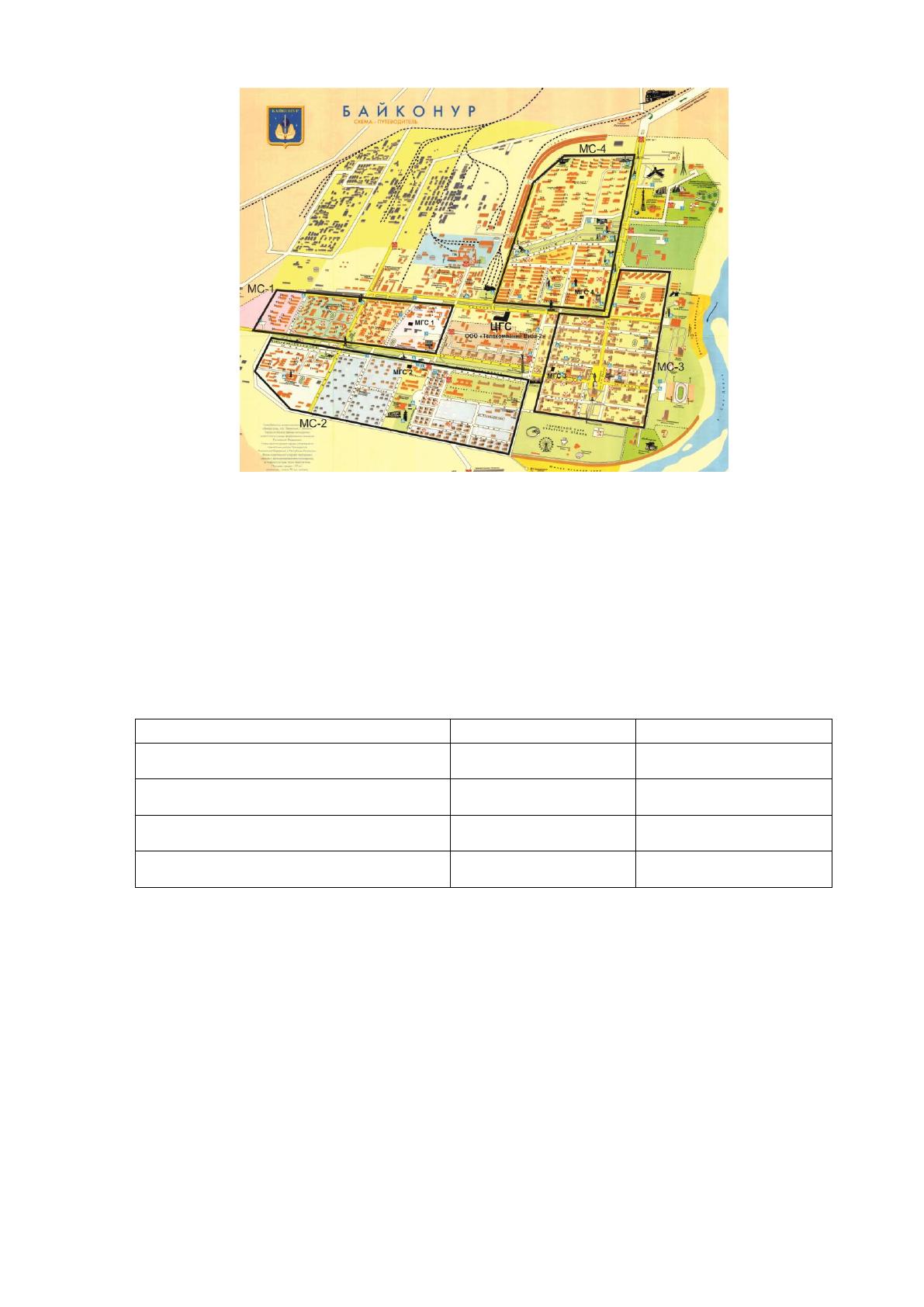

Рисунок 2.20 иллюстрирует план проектируемой мультисервисной сети в
городе Байконур. На нем изображено планируемое размещение ЦГС и районных
МГС с зонами их обслуживания.
64
Рисунок 2.20 – План размещения МГС по районам
Количество проектируемых магистральных колец внесѐм в таблицу 2.9, не
указывая количество ППК, которое, как правило, составляет от 1 до 8 колец
распределительной сети доступа.
Таблица 2.9
Данные по МГС и количеству магистральных колец
Название объекта
Количество МС
Название МС
МГС 1
1
МС 1
МГС 2
1
МС 2
МГС 3
1
МС 3
МГС 4
1
МС 4
65
ГЛАВА 3. ОБОСНОВАНИЕ ЭКОНОМИЧЕСКОЙ ЭФФЕКТИВНОСТИ ПРОЕКТА
3.1 Цель технико-экономического расчета
Целью технико-экономического расчета является вычисление
показателей, которые бы характеризовали эффективность проектируемой
мультисервисной сети с экономической точки зрения. Эти показатели развития и
производственно-финансовой деятельности сети делятся на несколько групп:
качественные, количественные, стоимостные, утвержденные и расчетные. К
важнейшим показателям при строительстве сетей связи относятся следующие
стоимостные показатели [28]:
1) расчет капитальных затрат;
2) расчет эксплуатационных расходов;
3) расчет тарифных доходов;
4) расчет прибыли;
5) расчет срока окупаемости капитальных вложений;
6) расчет эффективности инвестиций.
Так же как при технических расчетах, в технико-экономическом
обосновании будет рассмотрено одно из магистральных колец (МС 1),
включающее в себя девять пунктов перекоммутации с кольцами доступа из
восьми или девяти домов. Для удобства расчетов остальные магистральные
кольца примем как идентичные.
3.2 Технико-экономические расчеты
3.2.1 Расчет капитальных затрат
Формирование капитальных затрат осуществляется из следующих
составляющих:
приобретение и монтаж оборудования;
выполнение работ по прокладке оптоволоконных кабелей и
разводке кабельных линий в жилых домах.
В общем случае величина капиталовложений имеет вид [28]:
К
З.
= К
ОБ.
+ К
М.Н.
+ К
ТР.
+ К
ПР.
(4.1)
