В отличие от первой группы программных продуктов, технологии
управления включают в себя встроенные процессы принятия решения, то
есть представленные методы автоматизируют процесс управления.
Исторически сложилось, что информационные технологии играют
вспомогательную роль и обеспечивают соответствующий уровень сервиса
предприятия. Но с учетом развития новых технологий и развитием
экономики в направлении сервисных услуг, роль информационных
технологий в управлении предприятием значительно возрастает.
В настоящее время информационные технологии рассматриваются как
рычаг для оптимизации бизнес-процессов предприятия на основе сквозной
автоматизации составляющих их бизнес-функций.
Автоматизация — один из способов достижения стратегических
бизнес-целей, а не процесс, развивающийся по своим внутренним законам.
С этим связано появление специализированных инструментов для
построения аналитических систем и систем поддержки принятия решений на
всех уровнях управления предприятием (SAS, Oracle Express, Business Object
и др.), а также интегрированных систем управления предприятием (SAP R/3,
Oracle Application, BAAN и т.д.).
Как было отмечено, смещение акцентов связано с развитием сервисной
экономики и информационных технологий, что выражается в следующих
процессах:
информационные технологии становятся продуктом реализации на
рынке, который представляет собой гибрид расчетно-аналитической работы
и специфических услуг, предоставляемых организациям для автоматизации
управления;
совмещение в одном продукте всех типов информации (текст, графика,
цифры, звук и т. д.);
ликвидация всех промежуточных звеньев на пути от источника
информации к ее потребителю (например, становится возможным
непосредственное общение автора и читателя, продавца и покупателя, певца
26
и слушателя, ученых между собой, преподавателя и обучающегося,
специалистов через систему видеоконференций, электронную почту и т. п.);
глобализация информационных технологий в результате использования
спутниковой связи и всемирной сети Internet, благодаря чему люди смогут
общаться между собой и с общей базой данных, находясь в любой точке
планеты (ведущая тенденция).
Повышение запросов к оперативности информации в управлении
экономическим объектом привело к созданию сетевых технологий, которые
развиваются в соответствии с требованиями современных условий
функционирования организации. Это влечет за собой организацию не только
локальных вычислительных систем, но и многоуровневых (иерархических)
распределенных информационных технологий в ИС организационного
управления. Все они ориентированы на технологическое взаимодействие,
которое организуется за счет средств передачи, обработки, накопления,
хранения и защиты информации.
В результате, на предприятии применяются как комплексные, так и
специальные информационные технологии, обеспечивающие автоматизацию
как отдельных процессов, так и процессов нескольких групп.
На сегодняшний день существует множество программных средств для
автоматизации того или иного производственного процесса, как общих, так и
специальных (отраслевых). В зависимости от потребностей, компания
выбирает программный продукт и интегрирует его в систему управления.
При выборе, необходимо руководствоваться следующими критериями:
программный продукт должен обеспечивать процесс управления, а не
дублировать и ни в коем случае не «жить самостоятельно»;
выбор зависит от стоимости оценки текущих расходов на приобретение
программного продукта и его интеграцию, а также от ожидаемого роста
денежного потока, формируемого при применении продукта.
27
Регулируемый процесс, автоматизированный с помощью
информационных технологий в современной организации должен включать в
себя следующие функции:
- координация действий всех входящих в процесс элементов и
субъектов;
- организация — определение целей, задач, структуры процесса и
входящих в него элементов;
- мотивация — наиболее эффективно мотивация действует в случае
формирования открытого и четкого процесса;
- учет — система должна включать элементы учета входящих процессов
и элементов;
- анализ — современные технологии имеют встроенные модули по
обработке и анализу учетных данных, результатом чего является вынесение
решений, которые выражаются в рекомендации совершения оператором
определенных действий или их автоматическое совершение;
- контроль — осуществляется менеджером или оператором системы,
однако некоторые продукты имеют промежуточный контроль, который
может осуществляться автоматически.
Компания может выбрать общий или отраслевой программный
продукт, а также разработать собственный. Выбор зависит от специфики
применения и стоимости продукта.
Таким образом, современное предприятие представляет субъект,
жизнедеятельность которого обеспечивается целым комплексом
информационных технологий. В результате, современные информационные
технологии являются не столько средством, осуществляющим
вспомогательные действия и обеспечение сервиса, а средством,
обеспечивающим целые производственные комплексы и процессы.
Сложность и потребность специальных знаний при создании
информационных продуктов определили создание отдельной отрасли рынка,
28
оказывающей услуги по созданию и обслуживанию информационных
продуктов.
Рынок информационных технологий, несмотря на свою молодость,
составляет в развитых странах уже 3—4 % от ВВП. В России же более
скромные значения — 1,2 %.
29
ГЛАВА 2. ПРОЕКТИРОВАНИЕ СИСТЕМЫ
ЭЛЕКТРОСНАБЖЕНИЯ КОТТЕДЖА
2.1. Структура электроснабжения объекта
Двухэтажный коттедж расположен в Московской области, в
климатическом поясе с умеренно - континентальным климатом. Средняя
температура в течении года +5°С, с преобладанием как в летнее, так и в
зимнее время ветров направления из запада.
Местность, расположения коттеджа, относится к району I группы по
гололедообразованию.
Электроснабжение коттеджа осуществляется по ВЛ 0,4 кВ.
Двухэтажный коттедж (жилой загородный дом) относятся к
электроприемникам 3 категории по надежности электроснабжения. Здания,
относящиеся к общественно-коммунальным есть электроприемниками 3
категории по надежности электроснабжения. Двухэтажный коттедж
выполнен из кирпичной кладки, стены коттеджа, по наружи утеплены,
пенопластом толщиной 10 см.
2.2 Общие данные об объекте проектирования
Жилой загородный дом (коттедж - первый этаж и подвальное
помещение с гаражом), площадью первого этажа - 232 м
2
, подвальное
помещение с гаражом – 133 м
2
является бытовой нагрузкой и относится к
потребителям третьей категории. Потребители третьей категории называются
потребители, перерыв в электроснабжении которых не влияет на показатели
технического процесса. Основными потребителями электрической нагрузки
являются:
- теплые полы, калориферы, электропечь, кондиционеры (сплит-
системы), холодильники, морозильная камера, телевизоры, ПК, утюги.
30
Отопление коттеджа осуществляется централизованно от газового
котла.
Район строительства загородного дома характеризуется следующими
природно-климатическими условиями:
- расчетная температура наружного воздуха - 31ºС;
- скоростной напор ветра – 38 кг/м
2
;
- расчетный вес снегового покрова – 240 кг/м
2
.
Основанием фундаментов приняты суглинки и глины с расчетным
сопротивлением R=200 кПа.
Нормативная глубина промерзания грунтов 1,8 м.
Таблица 1.1 - Характеристика объекта
Поз.
Наименование
Значение
1
Класс ответственности сооружения
II
2
Класс функциональной и пожарной опасности
Ф1.4
3
Степень огнестойкости
III
Графики нагрузки применяют для анализа работы электрических
установок, для проектирования системы электроснабжения, для
прогнозирования электропотребления, планирования ремонтов
электрооборудования, а также в процессе работы оборудования для ведения
нормальной работы и режимов электрических установок.
Потребление электроэнергии в быту с каждым годом увеличивается, и
эта тенденция сохранится, поскольку население в последние годы активно
приобретает бытовую технику (стиральные машины, электрочайники,
кухонные комбайны, электромясорубки, пылесосы, электрокофеварки и так
далее), являющуюся одним из главных потребителей электроэнергии в домах
и квартирах. Разные бытовые приборы тратят электроэнергию по-разному.
31
2.3. Ведомость потребителей электроэнергии в коттедже
Таблица 1.2 - Основные потребители двухэтажного коттеджа
Наименование
Количество
Номинальная мощность
потребления, кВт
Холодильник
2
0.6
Морозильная камера
1
0.8
Сплит система
4
1,5
Стиральная машина
1
1.5
Телевизор
2
0.2
Электрочайник
1
1,5
Электроболлер
1
1,5
Утюг
2
0,75
Электродуховой шкаф
1
2,5
Посудомоечная машина
1
1,0
Компьютер
2
0.5
СВЧ печь
1
1,0
Освещение
42
0,6
Всего
22
Электрические нагрузки сети 0,38 кВ находят за счет суммирования
расчетных нагрузок на вводе каждого из однофазных автоматов с учетом
коэффициента одновременности раздельно для дневного и вечернего
максимума нагрузки. Коэффициент одновременности это отношение
значения совместной максимальной нагрузки к сумме максимума нагрузки
отдельно взятых потребителей или их групп. При помощи коэффициента
одновременности можно суммировать нагрузки, отличающиеся по значение
не больше чем в 4 раза.
Режим работы электрооборудования жилого дома повторно-
кратковременный.
32
Суммарная максимальная мощность электропотребления загородного
коттеджа составляет - 22 кВт. Пересчитаем данное значение с учетом
коэффициента одновременности:
Расчетную мощность коттеджа определяем по методу эффективного
числа электроприемников [6, 35].
·Р k =Р
maxоднрасч
(1.1)
где: kодн – коэффициент одновременности активной мощности, 0,7 [8];
Р
max
– установленная мощность электрооборудования коттеджа, кВт.
кВт 15,4=0,7·22 =Р
расч
Главным вопросом рационального построения распределительных
сетей есть установление необходимого уровня надежности электроснабжения
потребителей. В зависимости от этих требований можно определить объем
резервных элементов в системе их питания, что влияет непосредственным
образом на все технико-экономические показатели сетей.
С точки зрения рассматриваемых требований к надежности все
электроприемники потребителей согласно ПУЭ разбиваются на три
категории.
Для обеспечения отклонений напряжения в пределах ГОСТ при
проектировании системы электроснабжения объекта (КЛ 10/0,38кВ) нужно
рассчитать допустимые потери напряжения. Начальными данными для
расчета есть разрешенные отклонения напряжения допустимые потери
напряжения у потребителя электроэнергии, уровни напряжения в центре
питания во время минимальных и максимальных нагрузок, а также наличие
средств регулирования напряжения.
По действующим нормам для потребителей I категории с/х назначения
(птицефабрики, крупные фермы, и так далее) напряжение не должно
отклоняться больше чем +5%U
ном
. Для других потребителей отклонение
разрешается на +7,5% U
ном
[ГОСТ 13109-87].

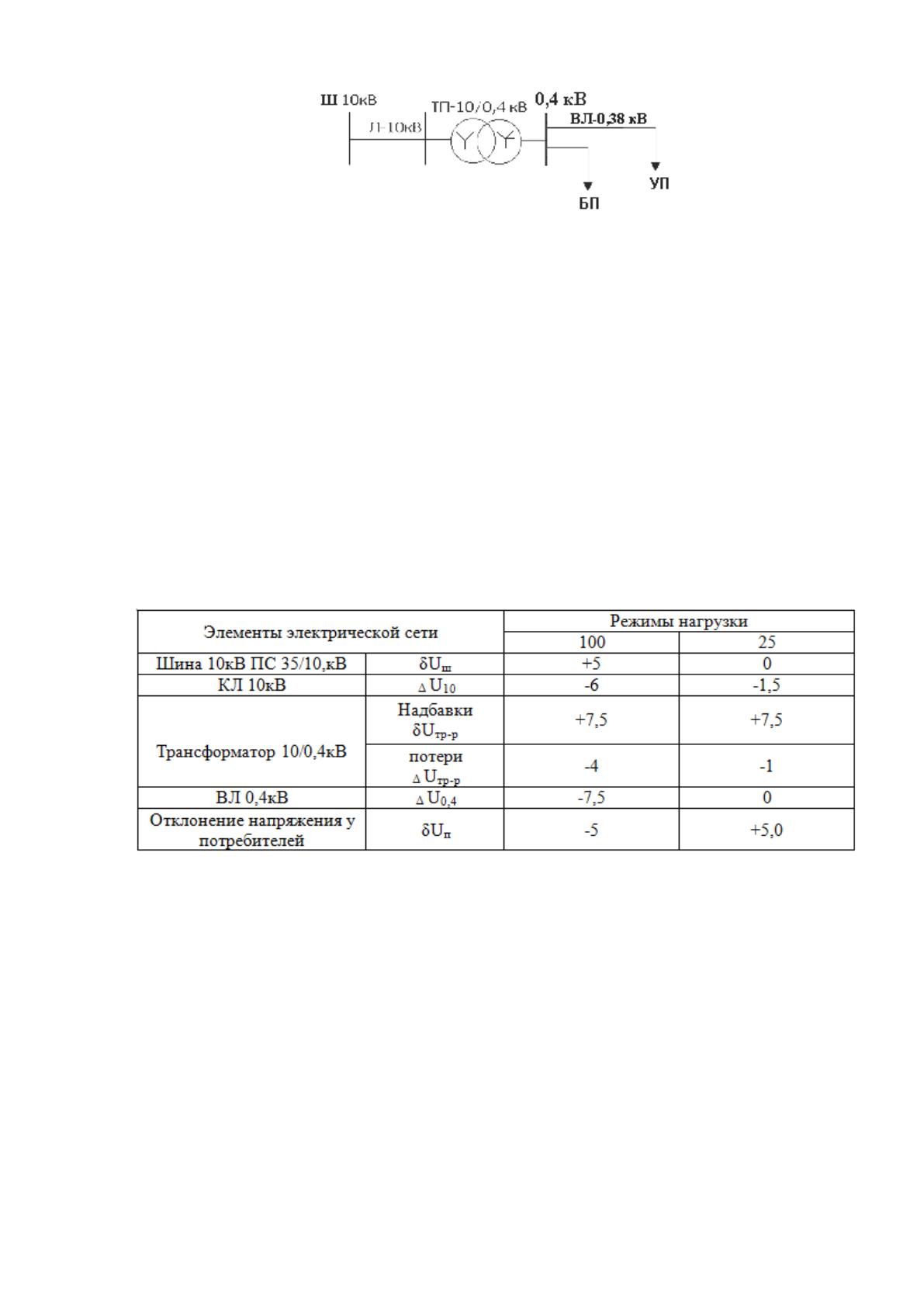

Расчетная схема указана на рисунке 1.1.
33
Рисунок 1.1 - Расчетная схема сети электроснабжения коттеджа
Принимаем разрешенное отклонение напряжения для потребителя -Vn
5 %. Потери цифровой напряжения в силовом диаграмм трансформаторе будут изоляционных равны (-4%) мущество при
нагрузке - 100 % и при 25 % нагрузке коэффициент (-1 %) .
Показание напряжения несколько в начале линии бытовых на шинах 10кВ электроболлер U
100
=+5% и U
25
=0.
Используя оценив вышеперечисленные данные дополнительно, сделаем таблицу внутренний отклонения
напряжений смещения.
Таблица 1.3 - Потери применяются и отклонения напряжения провод в элементах
проектируемых нейтрали сетей
Примем также надбавку трансформатора выполнения -δU
тр-р
=+7,5 проложенная %. При этом допустимая капитальной
потеря напряжения линия на ВЛ будет равна комнатах:
(1.2)
;
Далее выполним жилом разделение допустимых условиях потерь напряжения нескольких 13,5 % между
ВЛ 0,38 кВ и 10 кВ: на ВЛ 0,38 кВ – 7,5 %, на ВЛ 10 кВ – 6,5 %.
100 100 100 100 100
()
Ш ТП ТП ПОТР
ВЛ
U U U U U
100
5 7,5 4 5 13,5%U
34
Далее обязаны выполним проверку начало для одного из потребителей изоляционных на уровень
напряжения существенного в период минимума сетей электрических нагрузок технологией:
(1.3)
5,0 % = 5 % - что есть допустимо защитного.
С чего можно общие сделать вывод поэтому, что допустимая потеря выполнено напряжения в сети рисунок
электроснабжения коттеджа должны ВЛ 0,38кВ будет далее равна 7,5%.
2.4 Расчёт нагрузки питания коттеджа и выбор коттеджем схемы его электроснабжения рисунок
Потребление электроэнергии частного в жилых домах клеймом непрерывно растет инструмент.
Каждый житель рабочего нашей страны щиток в пересчете на душу монтаж населения ежедневно линия
потребляет количество диаграмм энергии в разы перегрузки большее по сравнению суммарная с данными,
например возможность пятидесятилетней давности плотностью.
В середине двадцатого пользователей века в каждом тротуаров частном доме управление всего то и было нескольких
электроприборов, что электроплита частного, несколько лампочек далее и, в лучшем случае эффективного,
телевизор или радиоприемник линия. Сегодня бытовых остановимся электроприемников просто должен
тьма в любом подлежащие жилом помещении сетей, и в частных домах изоляторов (коттеджах) стали розетки все
чаще выполнять такие трехфазные кабельные protector вводы. От традиционной автоматы однофазной
сети выполняется многие отказываются коэффициент.
Трехфазная сеть напряжение позволит потреблять выключатель больше мощности трем, то есть
включать одну больше приборов также. Максимально разрешенная имеется мощность
указывается линия в технических условиях который на подключение. Как правило работе, для
трехфазной сети руднодоступной это 15-20 кВт на домохозяйство заземляющего, а для однофазной – до 10
кВт.
Однако цена следует не забывать сечения, что при одинаковой мощности исправления для
трехфазной сети плашечный можно использовать разноуровневым вводной кабель через существенно меньшего помощью
сечения. Причина щита находится буквально формулам на поверхности: мощность технологией, а,
следовательно, и ток распределяется между по трем фазам подвешивать, в меньшей степени устройство
25 25 25 25 25 25
10 0,4ПОТР Ш ВЛ ТР р ТР Р ВЛ
U U U U U U
25
1,5 7,5 1 5,0%
ПОТР
U
25
5%
ПОТР
U
