При расчётах к полученным результатам добавим технологический запас равный
10%, а также запас для выполнения монтажа на кроссовых панелях. Для
разделки на рабочих местах будем использовать 0,5 м кабеля, а в кроссовой
части по одной по 1 м.
Прокладка кабеля будет производиться на высоте 3 м, а розетки должны
быть размещены на высоте 1м. Выполнен расчет длины трасс для каждого
рабочего места в локальной вычислительной сети:
L1 = 22,7 + 3,5 = 26,2 м,
L2 = 19,1 + 3,5 = 22,6 м,
L3 = 17,6 + 3,5 = 21,1 м,
L4 = 17,2 + 3,5 = 27 м,
L5 = 14,3 + 3,5 = 17,8 м,
L6 = 13,6 + 3,5 = 17,1 м,
L7 = 8,1 + 3,5 = 11,6 м,
L8 = 3,7 + 3,5 = 7,2 м,
L9 = 20,7 + 3,5 = 24,2 м,
L10 = 4,1 + 3,5 = 7,6 м,
L11 = 29,1 + 3,5 = 32,6 м,
L12 = 21,3 + 3,5 = 24,8 м,
L13 = 9,8 + 3,5 = 13,3 м,
L14 = 35,5 + 3,5 = 39 м,
L15 = 29,8 + 3,5 = 33,3 м,
L16 = 29,4 + 3,5 = 32,9 м,
L17 = 26,8 + 3,5 = 30,3 м,
L18 = 21,4 + 3,5 = 24,9 м,
L19 = 20,6 + 3,5 = 24,1 м,
L20 = 14,7 + 3,5 = 18,2 м.
На следующем этапе выполним расчёт трасс для рабочих мест,
размещенных на первом этаже:
53
L21 = 21,1 + 7,6 = 28,7 м,
L22 = 17,6 + 7,6 = 25,2 м,
L23 = 15 50 + 7,6 = 23,1 м,
L24 = 11,9 + 7,6 = 18,7 м,
L26 = 5,7 + 7,6 = 13,3 м,
L27 = 17,3 + 7,6 = 24,9 м,
L28 = 11,4 + 7,6 = 19 м,
L29 = 7,9 + 7,6 = 15,5 м,
L30 = 2,2 + 7,6 = 9,8 м,
L31 = 4,3 + 7,6 = 11,9 м,
L32 = 9,7 + 7,6 = 17,3 м.
В расчетах принято, что 7,6 м выступает перепадом высоты от уровня до
сетевого шкафа, в котором установлены абонентские розетки. Общая длина
трасс с технологическим запасом составить 744 м. Прокладка кабеля «витая
пара» между этажами будет осуществляться в закладных трубах.
Со второго на первый этаж будут направляться два пучка по 6 штук. Для
прокладки будем использовать трубы, имеющие диаметр 26,6 мм и трубы с
диаметром 5,7 мм (для прокладки понадобится 270мм труб). На втором этаже и в
коридорах прокладка будет осуществляться в коробах двумя пучками по 10
штук. Для этого необходимо приобрести короба размером 25х16 мм и 40х16 мм.
На первом этаже будет уложено до 10 коробов. В серверной комнате будет
установлен 19-дюймовый сетевой шкаф GYDERS GDR-326010BP, включающий
24-портовую патч-панель Hyperline PPBL-BNC-19-24BNC, кабельный
органайзер AESP REC-CTR-GY.
Для защиты электрооборудования необходимо использовать источник
бесперебойного питания POWERCOM Raptor RPT-600AP для подавления
высоковольтных импульсов и защиты от перепадов напряжения. Рекомендуем
установить источник бесперебойного питания со встроенной сетевой картой для
получения сообщений устройства и персональный компьютер.
Схемы размещения рабочих мест и серверной комнаты на первом и
втором этаже ООО «Р-Лоджикс» приведены в приложении 1.
54
2.2.3 Окончательная спецификация оборудования СКС
Окончательная спецификация оборудования СКС ООО «Р-Лоджикс»
приведена в табл.2.3.
Таблица 2.3
Окончательная спецификация оборудования СКС ООО «Р-Лоджикс»
Наименование
Количество
Кабель «витая пара» категории 5е типа Cabeus UTP-1P-
Cat.5e-SOLID-CROSS-500
744 м
Сетевой шкаф GYDERS GDR-326010BP
1 ед.
Патч-панель Hyperline PPBL-BNC-19-24BNC
1 ед.
Кабельный органайзер AESP REC-CTR-GY
1 ед.
Источник бесперебойного питания POWERCOM
Raptor RPT-600AP
1 ед.
Трубы
10 шт.
Короба
20 шт.
2.3. АППАРАТНОЕ ОБЕСПЕЧЕНИЕ ЗАДАЧИ
2.3.1 Общие положения
Анализ показал, что корпоративная сеть ООО «Р-Лоджикс» была основана
на неуправляемых коммутаторах, которые не поддерживают VLAN-сеть. Для
исключения этого недостатка будем выполнять проектирование компьютерной
сети на базе коммутаторов L2/L3 уровня, которые поддерживают VLAN-
технологии и позволяют управлять трафиком.
С учётом небольших размеров сети с целью экономии ресурсов
рекомендуем для сети ООО «Р-Лоджикс» использовать двухуровневую модель,
в основе которой находится применение коммутаторов уровня ядра
распределения и коммутаторов уровня доступа, которые будут установлены в
главной сети центрального офиса и в сетях филиалов ООО «Р-Лоджикс».
Для эффективного распределения трафиков рекомендуем создать 5
VLAN-сетей. Для создания единой сети будем использовать VPN-сеть топологии
Star, что позволит организовать обмен данными между главным офисом
компании и филиалами.
55
Схема организации обмена данными между главным офисом и филиалом
ООО «Р-Лоджикс» приведена на рис.2.4.
Сервер SuperMicro SYS-
5039D-I
CAT 5e
Коммутатор уровня доступа
Cisco Catalyst 3560-24TS
Коммутатор уровня доступа
Cisco Catalyst 3560-24TS
CAT 5e
CAT 5e
Коммутатор
уровня ядра
Cisco Catalyst
6500

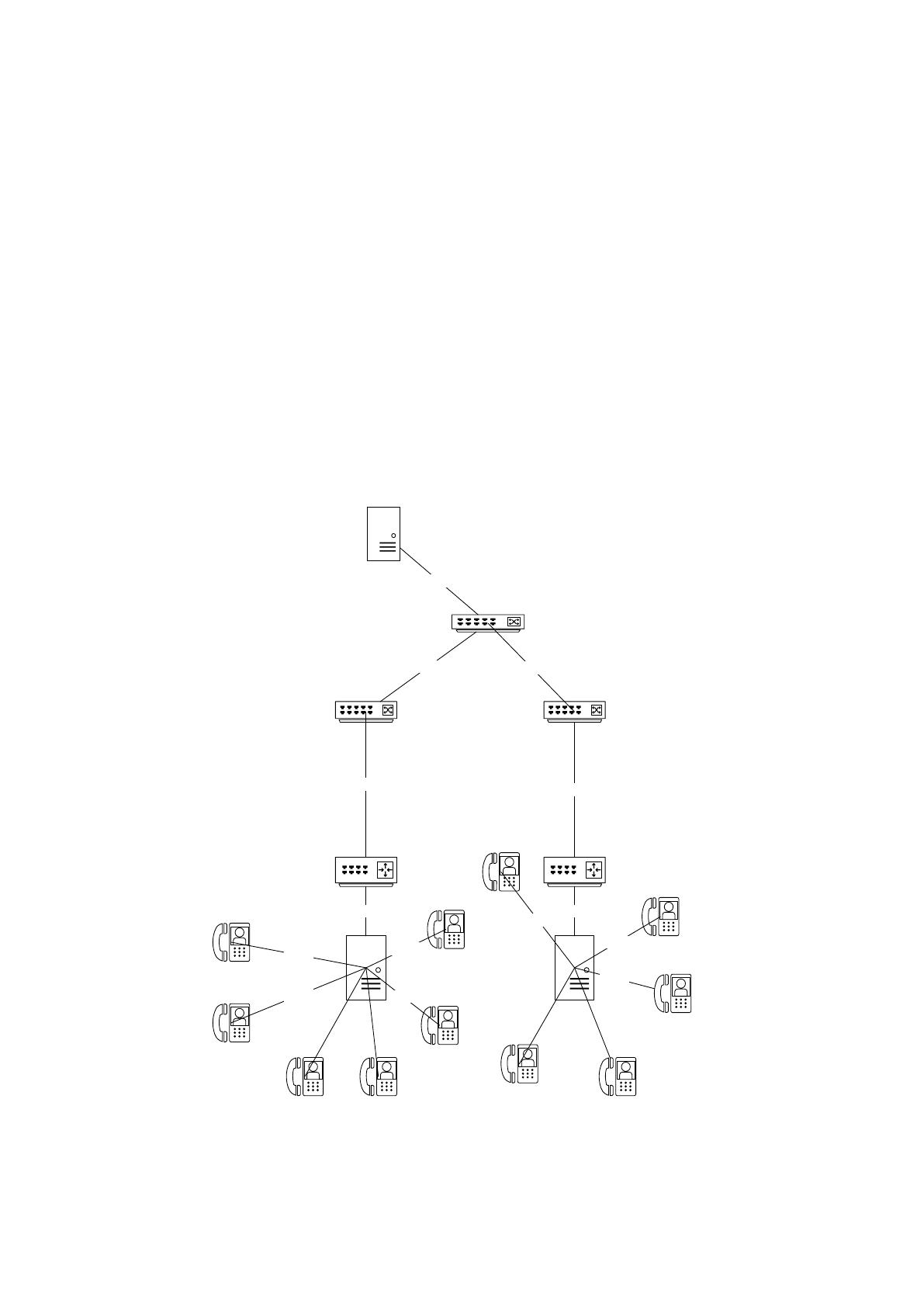

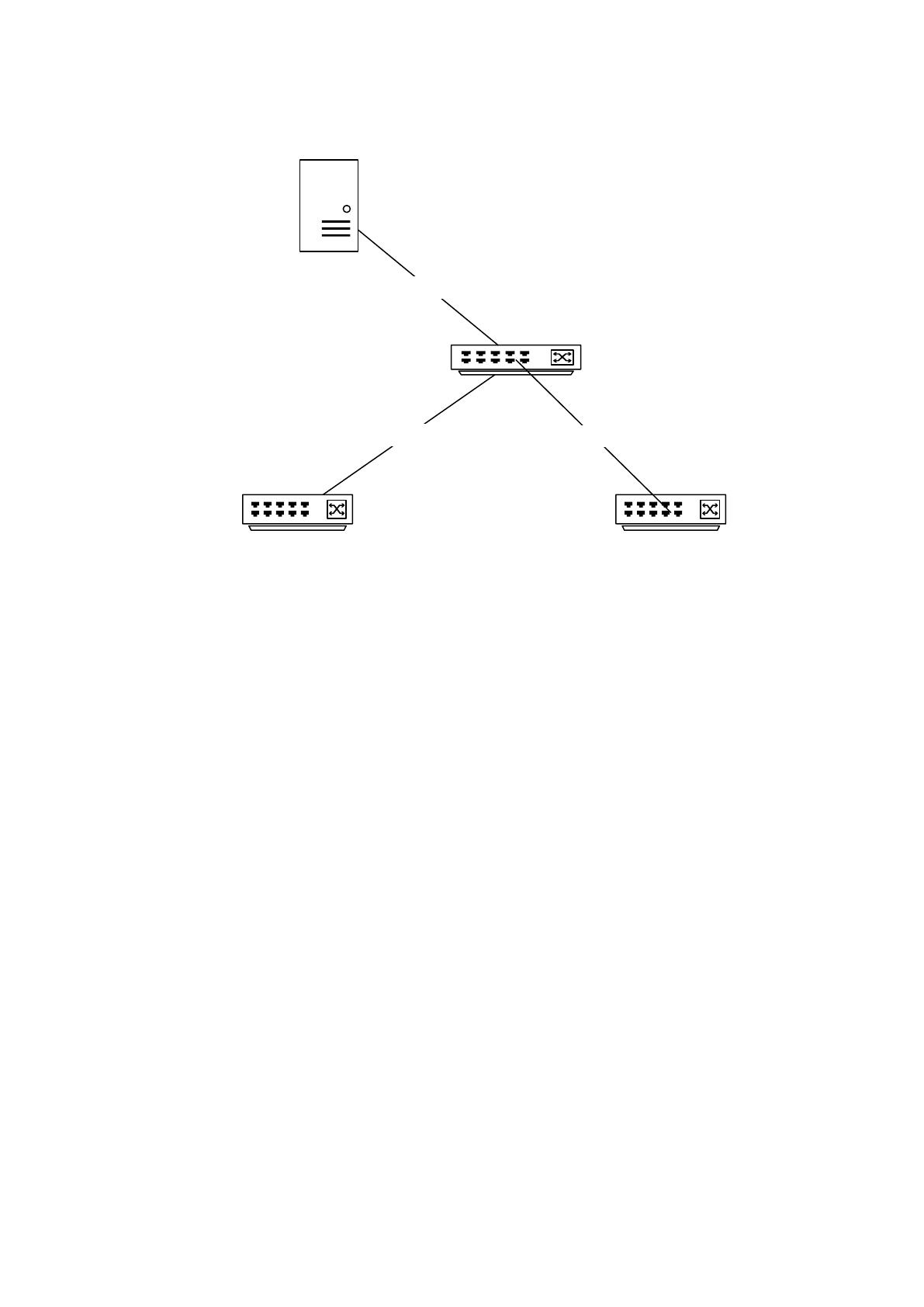

Рис.2.4. Схема организации обмена данными между главным офисом и
филиалом ООО «Р-Лоджикс»
На следующем этапе разработаем схему IP-адресации в сети и
распределение VLAN.
2.3.2 Схема IP-адресации и распределение VLAN
Для IP-адресации будем использовать протокол IPv4, который
предусматривает формирование адреса, включающего номер сети и узла. Маска
будет определять, какая часть адреса входит в состав номера сети, а какая в
состав номера узла.
ООО «Р-Лоджикс» включает сеть главного офиса и сеть филиала. Схема
IP-адресации в корпоративной сети ООО «Р-Лоджикс» приведена в табл.2.4.
56
Таблица 2.4
IP-адресация в корпоративной сети ООО «Р-Лоджикс»
Структурное подразделение
Адрес
Сеть главного офиса ООО «Р-Лоджикс»
191.168.1.0/24
Сеть филиала ООО «Р-Лоджикс»
191.168.2.0/24
Выполним IP-планирование на примере главного офиса ООО «Р-
Лоджикс». Адреса для устройств назначим с VLAN 3 по VLAN 11, что позволит
масштабировать сеть в дальнейшем.
В табл.2.5 приведено распределение IP-адресов главного офиса ООО «Р-
Лоджикс»
Таблица 2.5
Распределение IP-адресов главного офиса ООО «Р-Лоджикс»
Подсети
Адрес
Начальный адрес
подсети VLAN
Конечный адрес
сети VLAN
Резервный адрес
подсеть
192.168.1.16/28
192.168.117/28
192.168.1.31/28
Резервный адрес
подсеть
192.168.1.32/28
192.168.1.33/28
192.168.1.47/28
Подсеть VLAN 3
192.168.1.48/24
192.168.1.49/28
192.168.1.63/28
Подсеть VLAN 4
192.168.1.64/28
192.168.1.65/28
192.168.1.79/28
Подсеть VLAN 5
192.168.1.80/28
192.168.1.81/28
192.168.1.95/28
Подсеть VLAN 6
192.168.1.96/28
192.168.1.97/28
192.168.1.111/28
Подсеть VLAN 7
192.168.1.112/28
192.168.1.113/28
192.168.1.127/28
Подсеть VLAN 8
192.168.1.128/28
192.168.1.129/28
192.168.1.143/28
Подсеть VLAN 9
192.168.1.144/28
192.168.1.145/28
192.168.1.159/24
Подсеть VLAN 10
192.168.1.160/28
192.168.1.161/28
192.168.1.175/28
Подсеть VLAN 11
192.168.1.176/28
192.168.1.193/28
192.168.1.207/28
На следующем этапе, на основании выполненной адресации разработаем
схему VLAN-сети в программе Cisco Packet Tracer. Схема виртуальной сети
ООО «Р-Лоджикс» приведена на рис.2.5.
57

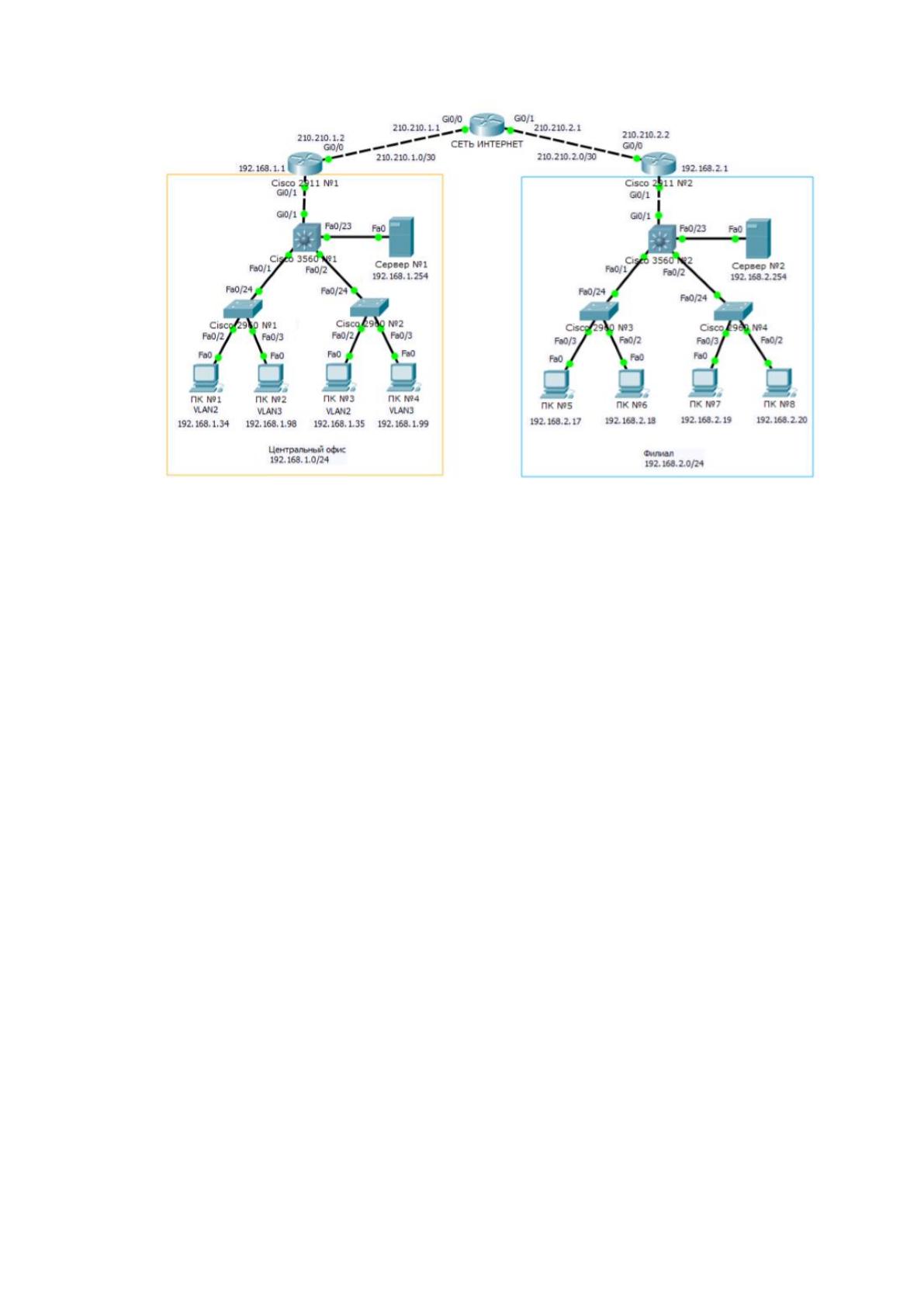

Рис. 2.5. Схема виртуальной сети ООО «Р-Лоджикс» в программе Cisco Packet
Tracer
Как видно из рис.2.5, в виртуальной сети ООО «Р-Лоджикс» применяются
два маршрутизатора, позволяющие связать сеть центрального офиса и филиала.
Также используется маршрутизатор Router-2 для моделирования работы
сети. Адрес подсети центрального офиса 192.168.1.0, а для подразделения
выбран адрес 192.168.2.0.
2.3.3 Последняя миля и связь с VoIP
Компания Cisco для IP-телефонии рекомендует использовать модель Cisco
AVVID (Architecture for Voice, Video and Integrated Data), которая позволяет
решить следующие задачи [19]:
- построить современную IP-сеть с поддержкой цифровой телефонии;
- подключить IP-телефоны к существующей телефонной сети компании;
- обеспечить доступ к современным сервисам корпоративной сети.
Данное решение позволяет создать сеть видеотелефонии с подключением
различного количества пользователей.
В состав IP-телефонии Cisco входят:
58
- интеллектуальная сетевая инфраструктура, поддерживающая протокол
IP;
- интеллектуальные клиентские устройства, представленные IP-
телефонами;
- персональные компьютеры с установленным программным
обеспечением Cisco IP Communicator.
- программное обеспечение Cisco Call Manager для использования
дополнительной службы передачи данных, организации аудио и
видеоконференций, различные приложения, поддерживающие видео и голос.
Управляющий сервер Cisco Call Manager позволяет управлять
телефонными соединениями и видеосоединениями, а также предоставлять
дополнительные функции абонентов для обработки данных.
Среди преимуществ архитектуры Cisco AVVID следует отметить
надёжность, возможность интеграции с различными сетями и экономия на
материальных ресурсах.
Компания Cisco рекомендует использовать различные модели для
развертывания сети IP-телефонии:
- однообъектную модель развертывания IP-телефонии;
- модель с централизованной обработкой вызовов;
- модель однокластерной или многокластерной обработки вызовов.
В случае применения однообъектной модели развертывания все DSP-
ресурсы и приложения размещаются в одном месте. Наиболее часто такую
архитектуру применяют для организации IP-телефонии внутри филиала.
Объектная модель поддерживает до 36000 IP-телефонов в одном кластере,
а для внешних звонков применяется телефонная сеть общего назначения.
Модель с централизованной обработкой вызовов рекомендуется
использоваться для организации IP-сети с поддержкой технологии QoS. В этом
случае офисы филиалов посылают запросы на центральный кластер,
выполняющий функции обработки вызовов, выступающий центром обработки
голосовой почты. Это позволяет обеспечить централизованное
администрирование и обслуживание оборудования.
59
Для организации такой сети используются маршрутизаторы с поддержкой
технологии QoS, позволяющие устанавливать приоритеты на чередах и вывести
контроль трафика. При этом телефонная сеть в модели с централизованной
обработкой вызовов выступает резервной сетью.
Модель с распределенной обработкой вызовов предусматривает наличие
кластеров в каждом из узлов без создания централизованного узла. В данном
случае маршрутизаторы устанавливаются как в центральном узле, так и в
удаленных офисах филиалов. Для коммутации вызовов можно использовать
внешние и внутренние вызовы.
В данном случае вызовы могут принимать не только IP-телефоны, но и все
зарегистрированные в IP-сети устройства.
Коммутация внешних вызовов предусматривает использование таблицы
внешних маршрутов для определения отправки вызова. В случае организации
коммутации внешних вызовов создаются шаблоны маршрутизаторов для связи с
внешним вызовом и осуществления звонков, листы маршрутов для выбора путей
маршрутизации и устройства, представленные в виде шлюзов.
Шлюзы представляют собой устройства для взаимодействия не только с
ip-сетями, но и сетями общего назначения.
На основании выполненного анализа организации VoIP выбираем
распределенную модель, предусматривающую установку маршрутизаторов в
главном офисе ООО «Р-Лоджикс» и филиале.
На следующем этапе выполним выбор сетевого оборудования и
программного обеспечения для организации VoIP.
В качестве IP-телефонов выбираем телефоны, которые поддерживают
передачу видео и голоса. К таким телефонам относится телефон Cisco IP Phone
CP-8861-K9.
К техническим характеристикам IP-телефона Cisco IP Phone CP-8861-K9
относятся [21]:
- наличие графического дисплея с разрешением 800 х 480;
- поддержка технологии Ethernet со скоростью передачи данных 1000
Мбит/с;
- возможность передачи данных по беспроводной сети;
60
- поддержка технологий EEE Power over Ethernet class 4, LLDP/PoE;
- поддержка работы с программой Cisco Unified Communications Manager
версии 10.0 и выше.
При организации VoIP-канала, производителем оборудования Cisco
рекомендуется использовать систему Cisco Unified Communications, в которой
поддерживаются функции передачи голоса, видео и данных.
Внедрение системы Cisco Unified Communications предусматривает выбор
VoIP-шлюза, маршрутизатора и IP-телефонов.
В качестве программного обеспечения будет использоваться система
Cisco Unified Communications Manager Express (CUCME), которая позволяет
развертывать VoIP-сервис на маршрутизаторах Cisco.
Программное обеспечение CUCME поддерживается маршрутизаторами,
характеристики, которых приведены в табл.2.6.
Таблица 2.6
Маршрутизаторы, поддерживающие программное обеспечение CUCME
Модель маршрутизатора
Количество подключаемых IP-телефонов
Cisco ISR 2901
35
Cisco ISR 2911
50
Cisco ISR 2921
100
Cisco ISR 2951
150
Cisco ISR 3925
250
Cisco ISR 3945
350
Cisco ISR 3925 E
400
Cisco ISR 3945 E
450
На основании табл. 2.6 выбираем маршрутизатор Cisco 2921, который
обеспечивает высокую производительность передачи голосовых сообщений,
поддерживает функции PoE и позволяет создать до 1500 VPN-туннелей.
К основным возможностям системы Cisco Unified Communications
Manager Express относится [22]:
- гибкое управление сетевой инфраструктурой и коммуникациями в одном
устройстве;
- возможность создания локального хранилища базы пользователей и
телефонной книги;
61
- интеграция с VoIP-станциями и возможность подключения в главном
офисе и удалённом офисе.
Маршрутизаторы Cisco позволяют обработать пакеты, на основании
входящей в их состав таблицы маршрутизации. Для разгрузки центрального
процесса и обработки голосового трафика в состав маршрутизатора входит
процессор DSP, размещенный на модуле PVDM. На этих процессорах
поддерживаются функции кодирования, сжатия, декодирования голоса.
Система Cisco Unified Communications поддерживает передачу аудио и
видео и позволяет подключить до 30000 IP-телефонов в одном кластере. Также
она поддерживает интеграцию со службой Microsoft Active Directory.
Схема организации VoIP-канала в корпоративной сети ООО «Р-Лоджикс»
приведена на рис. 2.6.
Сервер SuperMicro SYS-
5039D-I
CAT 5e
Коммутатор уровня доступа
Cisco Catalyst 3560-24TS
Коммутатор уровня доступа
Cisco Catalyst 3560-24TS
CAT 5e
CAT 5e
Коммутатор
уровня ядра
Cisco G2 2911
CAT 5e
CAT 5e
Сервер
Cisco Call Manager
CAT 5e
Маршрутизатор
Cisco 2921
Маршрутизатор
Cisco 2921
Сервер
Cisco Call Manager
CAT 5e
Cisco IP Phone CP-
8861-K9
Cisco IP Phone CP-
8861-K9
Cisco IP Phone CP-
8861-K9
Cisco IP Phone CP-
8861-K9
Cisco IP Phone CP-
8861-K9
Cisco IP Phone CP-
8861-K9
Cisco IP Phone CP-
8861-K9
Cisco IP Phone CP-
8861-K9
Cisco IP Phone CP-
8861-K9
CAT 5e
CAT 5e
CAT 5e
CAT 5e
CAT 5e
CAT 5e
CAT 5e
Cisco IP Phone
CP-8861-K9
Cisco IP Phone CP-
8861-K9
Рис. 2.6. Схема организации VoIP-канала в корпоративной сети ООО «Р-
Лоджикс»
