2.3.4 Расчет основных технических характеристик сети
Для проектирования корпоративной сети был выбран стандарт Gigabit
Ethernet, в котором сохраняются форматы кадров Ethernet, поддерживается
метод доступа CSMA/CD и полудуплексный режим передачи данных.
К техническим характеристикам стандарта Gigabit Ethernet относится:
- обеспечение приемлемого диаметра сети до 200 м;
- поддержка скорости передачи данных до 1000 Мбит/с.
В отличие от интерфейса Fast Ethernet в интерфейсе Gigabit Ethernet
добавлен MAC-уровень, позволяющий обеспечить большую защиту данных. Для
обеспечения максимального диаметра сети Gigabit Ethernet до 200 м размер
кадра составляет 512 байт или до 4096 бит.
Для сокращения накладных расходов стандарт Gigabit Ethernet
поддерживает режим пульсации, позволяющий производить передачу
нескольких кадров подряд без передачи среды и другим станциям.
Станция может производить передачу нескольких кадров длиной не более
65536 бит или 8192 байта. Если предел длины пульсация достигается в середине
кадра, то передача кадра производится до конца.
Увеличение размеров кадра приводит к задержкам времени. При передаче
данных по кабелю «витая пара» категории 5е поддерживается параллельная
передача по всем четырем парам с обеспечением скорости передачи данных в
каждой паре 250 Мбит/с.
К техническим характеристикам сети Gigabit Ethernet относится
максимальная длина сегмента кабеля внутренней разводки, которая составляет
90 м и только 10 м оставляет для каналов передачи данных. Для корректной
работы в сети Gigabit Ethernet необходимо выполнять следующие требования:
- количество рабочих станций в сети не должно превышать 1024;
- задержки распространения сигналов между удаленными станциями не
должны быть более 575 битовых интервалов;
- сокращение расстояния при прохождении последовательности кадров
должны обеспечивать начальное кадровое расстояние до 96 битовых интервалов.
63
Для выбранного кабеля передачи данных UTP5е задержки при передаче
сигнала на 1метр составляют 1,112.
По данным ООО «Р-Лоджикс» самый длинный сегмент размещен между
отделом по работе с клиентами и IT-отделом, он включает в свой состав два
кабеля «витая пара» категории 5E, а также один сетевой адаптер.
Определим скорость распространения сигнала в кабеле «витая пара» по
следующей формуле:
,
1
=
З
ТК
t
v
(2.1)
где
- битовый интервал, равный 0,1 мкс;
З
t
- время задержки времени.
Для кабеля «витая пара» скорость распространения сигнала составит:
./105,8810
3,11
1000
66
смv
ТК
==
Для расчета коэффициента задержки будем использовать следующую
формулу:
,
TK
ТК
v
C
k =
(2.2)
где
C
- скорость света, равная 300000 км/с.
Для кабеля «витая пара» коэффициент задержки составит:
.4,3
88500
300000
=
ТК
k
Задержка времени 1 метр кабеля «витая пара» категории 5е составляет
1,112 бит.
Определим скорость распространения сигнала и коэффициент задержек на
1 метр кабеля «витая пара»:
64
./103,8910
01,0112,1
1
66
смv
ТК
=
=
.3,3
89300
300000
=
ТК
k
Выполненные расчеты показали, что погрешность не высокая и кабель
позволяет обеспечивать необходимую скорость передачи данных в сети ООО
«Р-Лоджикс».
На следующем этапе определим задержки времени в сети ООО «Р-
Лоджикс» будем использовать следующую формулу:
Ltt
kзс
=
, (2.3)
где
k
t
- задержки времени 1 метр кабеля «витая пара» категории 5е,
равные 1,112 бит;
L
- длина наибольшего сегмента сети ООО «Р-Лоджикс», м.
По данным ООО «Р-Лоджикс» длина наибольшего сегмента составляет 80
м. Таким образом, задержки времени в наибольшем сегменте сети составят:
.96,8880112,1 bitt
зс
==
Расчеты показали, что задержки времени в наибольшем сегменте сети
ООО «Р-Лоджикс» не существенные.
Следовательно, технические характеристики сети Gigabit Ethernet
соответствуют требованиям стандарта. В качестве контрольного примера на
следующем этапе разработаем сеть с географически разнесенными филиалами.
2.4 ОРГАНИЗАЦИЯ СЕТИ С ГЕОГРАФИЧЕСКИ
РАЗНЕСЕННЫМИ ФИЛИАЛАМИ
На основании выполненных исследований разработаем схему сети с
географически разнесенными филиалами ООО «Р-Лоджикс» и приведем ее на
рис. 2.7.
65
Сервер SuperMicro SYS-
5039D-I
CAT 5e
Коммутатор уровня доступа
Cisco Catalyst 3560-24TS
Коммутатор уровня доступа
Cisco Catalyst 3560-24TS
CAT 5e
CAT 5e
Коммутатор уровня
ядра
Cisco Catalyst 6500
CAT 5e
CAT 5e
Сервер
Cisco Call Manager
CAT 5e
Маршрутизатор
Cisco 2921
Маршрутизатор
Cisco 2921
Сервер
Cisco Call Manager
CAT 5e
Cisco IP Phone CP-
8861-K9
Cisco IP Phone CP-
8861-K9
Cisco IP Phone CP-
8861-K9
Cisco IP Phone CP-
8861-K9
Cisco IP Phone CP-
8861-K9
Cisco IP Phone CP-
8861-K9
Cisco IP Phone CP-
8861-K9
Cisco IP Phone CP-
8861-K9
Cisco IP Phone CP-
8861-K9
CAT 5e
CAT 5e
CAT 5e
CAT 5e
CAT 5e
CAT 5e
CAT 5e
Cisco IP Phone
CP-8861-K9
Cisco IP Phone CP-
8861-K9
Маршрутизатор
Cisco G2 2911
Коммутатор
Cisco Catalyst 3560-24TS
Коммутатор
Cisco Catalyst 3560-24TS
ПК ASPIRE S24-880
ПК ASPIRE S24-880
ПК ASPIRE S24-880
ПК ASPIRE S24-880
ПК ASPIRE S24-880
ПК ASPIRE S24-880
ПК ASPIRE S24-880
ПК ASPIRE S24-880
Маршрутизатор
Cisco G2 2911
Коммутатор
Cisco Catalyst 3560-24TS
Коммутатор
Cisco Catalyst 3560-24TS
ПК ASPIRE S24-880
ПК ASPIRE S24-880
ПК ASPIRE S24-880
ПК ASPIRE S24-880
ПК ASPIRE S24-880
ПК ASPIRE S24-880
ПК ASPIRE S24-880
ПК ASPIRE S24-880
Маршрутизатор
Cisco G2 2911

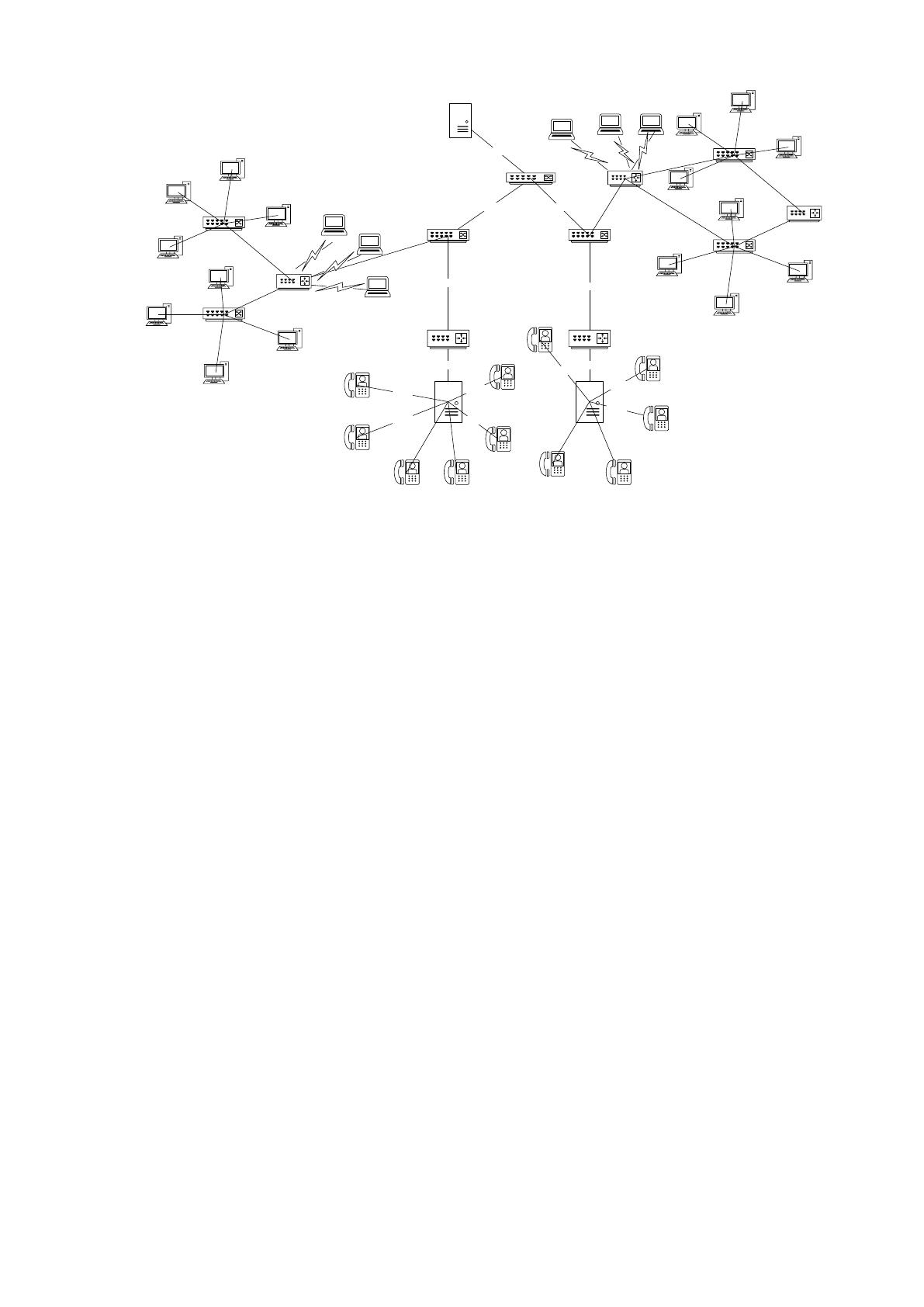

Рис. 2.7. Схема сети с географически разнесенными филиалами ООО «Р-
Лоджикс»
Как видно из рис. 2.7., в сети с географически разнесенными филиалами
будут использоваться коммутатор на уровне ядра Cisco Catalyst 6500, а на уровне
доступа будут использоваться коммутаторы Cisco Catalyst 3560-24TS. К
коммутаторам подключены маршрутизаторы Cisco G2 2911 для распределения
данных по сегментам сети и маршрутизаторы Cisco 2921 для организации IP-
телефонии.
Маршрутизаторы Cisco G2 2911 позволяют распределять потоки в
проводных сегментах сети, посредством обработки запросов персональных
компьютеров ASPIRE S24-880 и беспроводных сегментах, а маршрутизаторы
Cisco 2921 учувствуют в процессах организации IP-телефонии, включающей
сервер Call Manager и IP-телефоны Cisco IP Phone CP-8861-K9.
В качестве канала передачи данных в корпоративной сети ООО «Р-
Лоджикс» используется кабель «витая пара» категории 5е типа Cabeus UTP-1P-
Cat.5e-SOLID-CROSS-500.
На следующем этапе выполним обоснование экономической
эффективности проекта.
66
ГЛАВА 3. ОБОСНОВАНИЕ ЭКОНОМИЧЕСКОЙ
ЭФФЕКТИВНОСТИ ПРОЕКТА
3.1. ВЫБОР И ОБОСНОВАНИЕ МЕТОДИКИ РАСЧЁТА
ЭКОНОМИЧЕСКОЙ ЭФФЕКТИВНОСТИ
Поскольку IT-проект по проектированию ЛВС и организации VLAN-сети
относится к капиталоемким, то для расчета экономической эффективности
выбираем методику оценки затрат и расчета показателей эффективности,
представленных чистым приведенным доходом, внутренней нормой
рентабельности и сроком окупаемости.
Для определения капитальных затрат на реализацию проекта ООО «Р-
Лоджикс» будем использовать следующую формулу:
,
ПОМО
КККК ++=
(3.1)
где
К
– сумма капитальных затрат, руб.;
О
К
– затраты на покупку оборудования, руб.;
М
К
– стоимость монтажа, руб.;
ПО
К
– затраты на покупку программного обеспечения, руб.
Для расчета эксплуатационных затрат на реализацию проекта ООО «Р-
Лоджикс» будем использовать следующую формулу:
,
.наклэлрасхзпэкс
РРРРР +++=
(3.2)
где
экс
Р
- сумма эксплуатационных затрат, руб.;
зп
Р
- затраты на выплату заработной платы, руб.;
расх
Р
- затраты на расходные материалы, руб.;
эл
Р
- затраты оплату на электроэнергии, руб.;
.накл
Р
- накладные затраты, руб.
67
Для расчета показателя чистого дисконтированного потока будем
использовать следующую формулу:
=
+
−=
T
t
t
tt
d
СRNPV
0
)1(
1
)(
, (3.3)
где
t
R
- сумма доходов от организации компьютерной сети руб.;
t
С
- сумма расходов от повышения производительности компьютерной
сети, руб.;
Т
- соответствующие годы проекта,
d
- ставка дисконтирования.
Для расчета внутренней нормы рентабельности будем использовать
следующую формулу:
( )
( )
12
21
1
1
ii
NPVNPV
NPV
iIRR −
−
+=
(3.4)
где
1
i
– ставка дисконта при
0NPV
;
2
i
– ставка дисконта при
0NPV
;
1
NPV
– показатель чистой приведенной стоимости при
1
i
;
2
NPV
– показатель чистой приведенной стоимости при
2
i
.
Для расчета показателя дисконтированного срока окупаемости будем
использовать следующую формулу:
( )
,
1
NCF
1
t
=
+
=
n
i
r
Е
i
ИЗ
T
(3.5)
где
Е
ИЗ
– инвестиционные вложения, тыс. руб.;
( )
=
+
n
i
r
i
1
t
1
NCF
– дисконтированный денежный поток, тыс. руб.
68
3.2. РАСЧЁТ ПОКАЗАТЕЛЕЙ ЭКОНОМИЧЕСКОЙ
ЭФФЕКТИВНОСТИ ПРОЕКТА
Затраты на покупку оборудования будут включать затраты на покупку
коммутатора на уровне ядра Cisco Catalyst 6500, коммутаторов на уровне
доступа Cisco Catalyst 3560-24TS, маршрутизаторов Cisco G2 2911 для
распределения данных по сегментам сети, маршрутизаторов Cisco 2921 для
организации IP-телефонии, IP-АТС Cisco и IP-телефонов Cisco IP Phone CP-8861-
K9.
Планирование затрат на покупку сетевого оборудования для реализации
проекта ООО «Р-Лоджикс» приведено в табл.3.1.
Таблица 3.1
Планирование затрат на покупку сетевого оборудования для реализации проекта
ООО «Р-Лоджикс»
Оборудование
Кол-во, ед.
Цена,
руб.
Стоимость,
руб.
Коммутатор Cisco Catalyst 6500
1
83520
83520
Коммутатор Cisco Catalyst 3560-24TS
6
23500
141000
Маршрутизатор Cisco G2 2911
2
18560
37120
Маршрутизатор Cisco 2921
2
17240
34480
IP-АТС Cisco
2
42150
84300
IP-телефоны Cisco IP Phone CP-8861-K9
50
14500
725000
Всего
x
x
1105420
Таким образом, затраты на покупку сетевого оборудования для
реализации проекта ООО «Р-Лоджикс» составят 1105420 руб.
Затраты на покупку СКС включают затраты на покупку кабеля «витая
пара» категории 5е типа Cabeus UTP-1P-Cat.5e-SOLID-CROSS-500, сетевого
шкафа GYDERS GDR-326010BP, патч-панели Hyperline PPBL-BNC-19-24BNC,
кабельного органайзера AESP REC-CTR-GY, источника бесперебойного питания
POWERCOM Raptor RPT-600AP и труб.
69
На следующем этапе выполним планирование затрат на СКС для
реализации проекта ООО «Р-Лоджикс» (табл. 3.2).
Таблица 3.2
Планирование затрат на покупку СКС для реализации проекта ООО «Р-
Лоджикс»
Наименование
Количество
Стоимость, руб.
Кабель «витая пара» категории 5е типа
Cabeus UTP-1P-Cat.5e-SOLID-CROSS-500
744 м
15000
Сетевой шкаф GYDERS GDR-326010BP
1 ед.
60120
Патч-панель Hyperline PPBL-BNC-19-
24BNC
1 ед.
18200
Кабельный органайзер AESP REC-CTR-GY
1 ед.
15300
Источник бесперебойного питания
POWERCOM Raptor RPT-600AP
1 ед.
36500
Трубы
10 шт.
12600
Короба
20 шт.
25300
Всего
183020
Таким образом, затраты на покупку СКС для реализации проекта ООО «Р-
Лоджикс» составят 183020 руб.
На следующем этапе выполним планирование затрат программное
обеспечение для реализации проекта ООО «Р-Лоджикс» (табл. 3.3).
Таблица 3.2
Планирование затрат на программное обеспечение для реализации проекта ООО
«Р-Лоджикс»
Программное обеспечение
Затраты, руб.
Лицензия на операционную систему Windows Server
2019
65000
Лицензия на операционную систему Windows 10
42000
Лицензия на систему Cisco Unified Communications
9300
Cisco Packet Tracer
5000
Всего
202300
70
Таким образом, затраты на покупку программного обеспечения для
реализации проекта ООО «Р-Лоджикс» составят 202300 руб.
Общая сумма капитальных затрат для реализации проекта ООО «Р-
Лоджикс» составит:
.14907402023001830201105420 рубК =++=
Следовательно, сумма капитальных затрат для реализации проекта ООО
«Р-Лоджикс» составит 1490740 руб.
На следующем этапе выполним планирование эксплуатационных затрат
для реализации проекта ООО «Р-Лоджикс».
Выполним планирование затрат на выплату заработной платы IT-
специалистам ООО «Р-Лоджикс» с помощью табл.3.3.
Таблица 3.3
Планирование затрат на выплату заработной платы IT-специалистам ООО «Р-
Лоджикс»
Статья затрат
Сумма, руб. в
месяц
Сумма, руб. в
год
Оплата заработной платы администратору
компьютерной сети
60000
720000
Надбавка за обслуживание сетевого
оборудования
10000
120000
Всего:
-
840000
Таким образом, затраты на оплату труда IT-специалистам ООО «Р-
Лоджикс» составят 840000 руб. Затраты на расходные материалы для
организации компьютерной сети в ООО «Р-Лоджикс» принимаем в размере
15000 руб.
На следующем этапе выполним расчет затрат на электроэнергию. По
данным ООО «Р-Лоджикс» стоимость за 1 кВт/час составляет 7,35 руб. Расчет
затрат на электроэнергию в год приведен в таблице 3.4.
71
Таблица 3.4
Расчет затрат на электроэнергию
Оборудование
Затраты на
электроэнергию, кВт/ч
в год
Затраты на
электроэнергию, руб. в
год
Коммутатор Cisco Catalyst
6500
500
3675
Коммутатор Cisco Catalyst
3560-24TS
400
2940
Маршрутизатор Cisco G2
2911
520
3822
Маршрутизатор Cisco 2921
500
3675
IP-АТС Cisco
700
5145
IP-телефоны Cisco IP Phone
CP-8861-K9
600
4410
Всего
х
23667
Таким образом, затраты на электроэнергию для реализации проекта ООО
«Р-Лоджикс» составят 23667 руб. Накладные затраты принимаем в размере 5500
руб.
Тогда сумма эксплуатационных расходов для реализации проекта ООО
«Р-Лоджикс» составит:
.88416755002366715000840000 рубР
экс
=+++=
Общая сумма затрат для реализации проекта ООО «Р-Лоджикс» составит:
1490740+884167 = 2374907 руб. или 2374,91 тыс. руб.
Предполагаем, что повышение производительности компьютерной сети в
первый год увеличить прибыль на 3000 тыс. руб., а во второй на 4500 тыс. руб.
Для расчета экономической эффективности будем использовать метод
чистой приведенной стоимости.
Исходные данные для расчета экономической эффективности приведены в
таблице 3.5.
