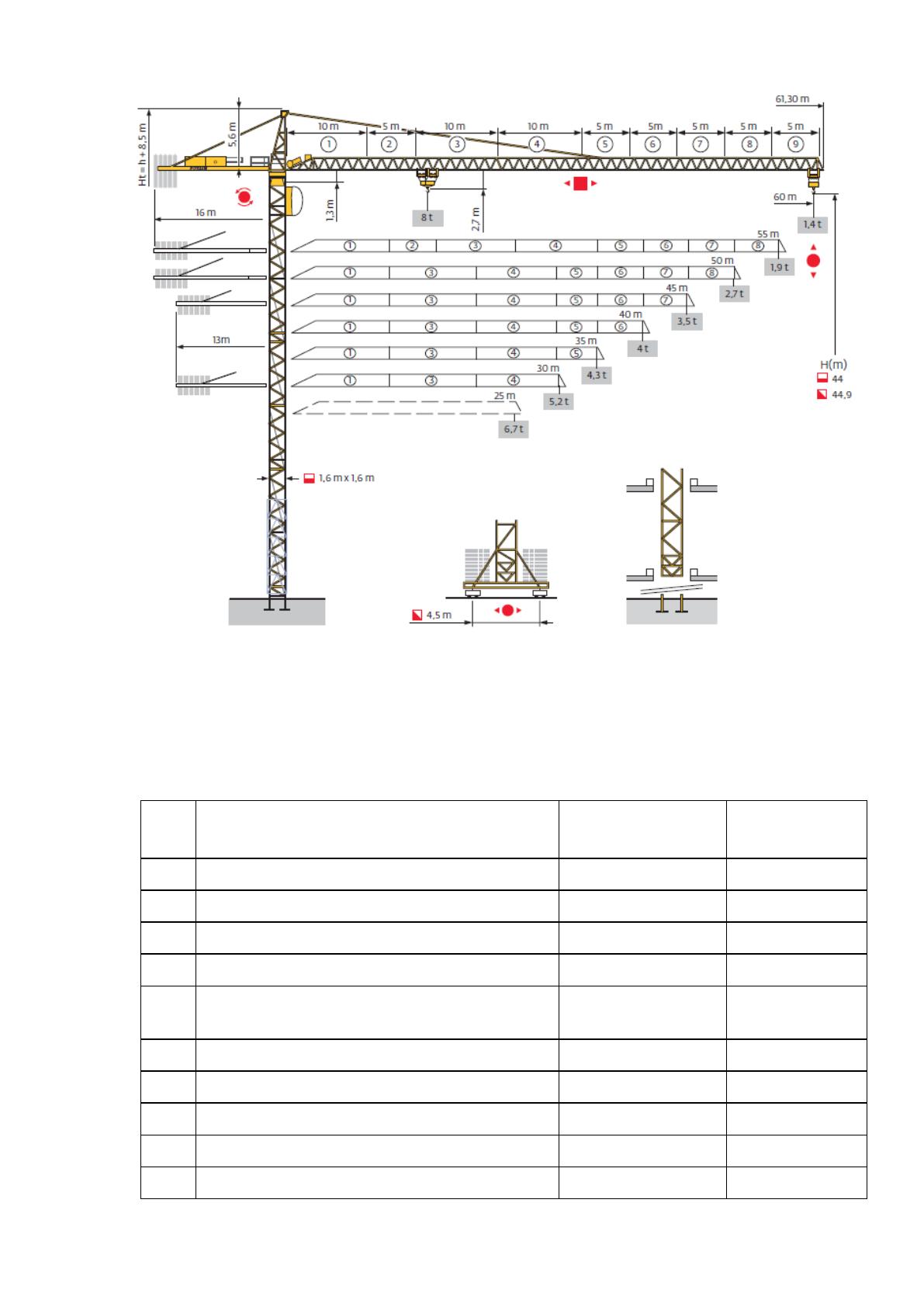

Рис. 2.1. График грузоподъемности крана
Таблица 2.2
Потребность строительства в основных строительных машинах,
механизмах, транспортных средствах
№
п.п.
Наименование
Марка или тип
Количество
1.
Кран автомобильный
КАТО-40
2
2.
Кран башенный
Potain MC 175 B
1
3.
Бульдозер мощностью 125 кВт
ДЗ-171
2
4.
Экскаватор с емкостью ковша 0,5 м
3
ЭО- 3322
2
5.
Автомобиль самосвал (10т)
МАЗ(XUNO,
USUZU)
4
6.
Автомобиль бортовой
ЗИЛ-555
5
7.
Компрессор передвижной
ПР-10
2
8.
Сварочный трансформатор
ТС-500
2
9.
Пневмотрамбовка
ТР-4
1
10.
Малярная станция
МС-1
1
46
11.
Каток
Ду-49 (18 т)
1
12.
Автобетононасос
«Швинг»
1
13.
Автобетоносмеситель
СБ-92
4
14.
Виброрейка
2
15.
Глубинный вибратор
4
16.
Насос
«Мини ГНОМ»
2
2.4. Календарное планирование строительства
Определяем продолжительность строительства. Нормативная
продолжительность строительства определяется по СНиП 1.04.03-95*
«Нормы продолжительности строительства».
Нормативная продолжительность строительства 15 месяцев.
Фактическая продолжительность 13,5 месяцев.
Календарный план производства работ по возведению здания включает
в себя три основных периода строительства: подготовительный период,
монтаж подземной части, монтаж надземной части. Объемы работ
установлены по архитектурно-строительным чертежам. Трудоемкость работ
определена по укрупненным показателям и по разработанным
технологическим картам.
Календарный график производства работ приведен в графической части
проекта (см. лист 6). По данным календарного графика, составлен график
ежедневной численности рабочих.
Основой для определения расчетной численности работников на строи-
тельной площадке является максимальное количество рабочих основного про-
изводства, занятых в одну смену.
47
2.5. Технологическая карта на устройство конструкций этажа
2.5.1 Область применения
Технологической картой предусматривается устройство монолитного
железобетонного перекрытия и пилонов с применением крупнощитовой
опалубки.
В технологической карте подача и укладка бетонной смеси
предусматривается бадьей емкостью 1 м
3
.
Погрузо-разгрузочные работы, арматурные и опалубочные работы
выполняются краном грузоподъемностью 8-1,9 т.
При привязке технологической карты к конкретному объекту и
условиям строительства уточняются объемы работ, калькуляция затрат труда,
средства механизации с учетом использования наличного парка машин,
оборудования и приспособлений.
Производство работ следует вести в полном соответствии с
требованиями:
1). СП 12-135-2003 Актуализированная редакция СНиП 3-4-80 «Техника
безопасности в строительстве»;
2). СП 70.13330.2012 Актуализированная редакция СНиП 3.03.01-87
«Несущие и ограждающие конструкции»;
3). СП 63.13330.2012 Актуализированная редакция СНиП 52-01-2003
«Бетонные и железобетонные конструкции»;
4). СП 71.13330.2012 Актуализированная редакция СНиП 3.04.01-87
«Изоляционные и отделочные покрытия»;
5). СТО НОСТРОЙ 2.10.10-2011 «Монтажная оснастка для конструкций
одноэтажных и многоэтажных зданий различного назначения».
48
2.5.2. Организация и технология выполнения работ
Требования к готовности предшествующих работ и
подготовитльные работы
До начала производства основных строительно-монтажных работ
должны быть выполнены следующие работы:
- размещены административно – бытовые помещения (инвентарные);
- установлено ограждение стройплощадки, тип 3 БН (1) (секция
ограждения рамная, заполнение сплошной металлический профлист);
- смонтирован пункт мойки колес на выезде со стройплощадки;
- установлены пункты охраны (инвентарные);
- устроена временная дорога, из плит 2П30.18-30 по песчаному
основанию 10 см;
- устроены открытые площадки складирования для негорючих
материалов с песчано-щебневым основанием 25 см;
- смонтировано освещение стройплощадки;
- при въезде на стройплощадку размещен информационный щит с
указанием наименования и местонахождения объекта, названия заказчика и
подрядной организации, номеров их телефонов лицензий, должности и
фамилии производителя работ, дата начала и окончания работ;
- выполнена разбивка основных осей здания, создание геодезической
разбивочной основы строительства, вынесены в натуру трассы инженерных
сетей с закреплением на местности с составлением актов: разбивки осей,
освидетельствования геодезической разбивочной основы;
- смонтирована БКТП и выполнены временные электрические сети.
До начала производства работ по устройству перекрытия типового этажа
на конкретной захватке настоящего объекта строительства должны быть
выполнены все предшествующие работы (возведение всех вертикальных и
горизонтальных несущих конструкций нижних этажей в пределах данной
захватки с набором прочности бетоном более 70% от проектного значения).
49
Размещение складских, подсобных и бытовых помещений производится
в специально отведенных для этих целей местах, в соответствии со
стройгенпланом.
До начала производства строительных работ должна быть проведена
инженерная подготовка площадки строительства.
Заказчик обязан передать подрядчику строительную площадку, на
которой:
- устроены ограждения строительной площадки и опасных зон работ за
ее пределами забором с устройством въездов-выездов и обеспечением охраны;
- устроены пункты мойки колес у каждого выезда с площадки;
- установлены у въезда стенды со схемой движения автотранспорта и
указателями ограничения скорости движения в пределах стройплощадки до 5
км / час;
- установлены защитные короба высотой 2,5 м на деревья;
- проложены временные сети инженерно-технического обеспечения к
точкам подключения согласно ТУ (электро-, водоснабжение, водоотведение,
линии связи и др.);
- устроено освещение строительной площадки;
- устроены площадки для складирования материалов, устройства
производственных цехов, бытового городка и др.
Основные работы
Возведение монолитных конструкций (подъем и перемещение
арматуры, опалубки и др. грузов, бетонирование пилонов бадьей) производить
при помощи автомобильного крана.
К работам по устройству бетонной подготовки разрешается приступать
только после доработки недобора грунта вручную и при наличии акта о
приемке котлована с грунтовым основанием.
Устройство плиты производить только после устройства гидроизоляции
и сдачи ее по акту.
50
Арматурные и бетонные работы по возведению плиты из бетона класса
В30 выполняется в соответствии с требованиями СП 70.13330.2012 и данного
ППР.
Бетонирование плиты производится по захваткам. Бетонирование
захваток осуществляется последовательно, согласно готовности армирования
на захватке, предъявления готовности авторскому и техническому надзору.
Бетонирование производить бадьей с помощью крана и бетононасосом.
Устройство монолитной плиты перекрытия ведется в следующей
последовательности:
- выверка и вынос осей плиты на защитную стяжку;
- установка щитов опалубки, с подкосами, сетки рабочих швов;
- геодезическая выверка установленной опалубки;
- расстановка пластиковых фиксаторов-опор на выполненной защитной
стяжке по всей площади захватки;
- армирование (раскладка нижней арматуры) плиты по нижнему поясу.
Установка фиксирующей поддерживающей арматуры (каркасов);
- армирование (раскладка верхней арматуры) плиты по верхнему поясу;
- вынос осей на поверхность армированной плиты;
- подготовка и установка арматурных анкерных каркасов для выпусков
под конструкции вышележащего этажа и установка их в проектное положение;
- установка сетчатой опалубки строительного шва на границе захватки
бетонирования;
- геодезическая выверка собранного армокаркаса и сдача арматурных
работ по акту освидетельствования скрытых работ представителям
технического надзора заказчика;
- укладка, уплотнение и разравнивание бетонной смеси; прием и
уплотнение бетонной смеси выполняют с временных рабочих настилов
(ходовых мостиков);
51
- уход за свежеуложенным бетоном: укрытие плиты и периодическое
увлажнение поверхности для обеспечения режима влажностного твердения
бетона (в летний период);
- распалубка конструкций. Распалубку выполнять после достижения
бетоном 30% проектной прочности, при условии сохранности формы
конструкции, а также при условии соблюдения максимально допустимых
градиентов температур в теле твердеющего бетона фундаментной плиты.
Строительно-монтажные работы на плите разрешается вести после набора
бетоном прочности 50% проектного класса.
При перерывах в бетонировании устраиваются рабочие швы. В рабочем
шве в обязательном порядке устанавливаются вертикальные сетки из
проволоки диаметром 1 мм с ячейками не более 5 х 5 мм. Сетка должна быть
обезжирена. Размещение рабочих швов согласовывается с представителями
авторского надзора.
Поверхность рабочих швов должна быть вертикальной.
Продолжительность перерывов в бетонировании, при которых требуется
устройство рабочих швов, должна определяться лабораторией в зависимости
от вида и характеристики применяемого цемента и температуры твердения
бетона.
Бетонирование выполняется полосами, параллельными меньшей
стороне бетонируемой захватки. Уплотнение бетонной смеси в плите
выполняется глубинными вибраторами.
При монтаже опалубки стыки между ними оформлять единообразно, по
следующей схеме:
а) горизонтальные стыки заделывать по месту деревянными клиньями,
заподлицо с поверхностью палубы;
б) вертикальные стыки оформлять нащельниками шириной 100 мм из
полосовой стали толщиной 0,5 мм.
Демонтаж крупнощитовой опалубки производить после достижения
бетоном прочности, обеспечивающей сохранность поверхности и кромок
52
углов от повреждений.
Демонтаж опалубки производить в следующем порядке:
1. Снять замки на стяжках;
2. убрать навесные площадки;
3. снять крепления, соединяющие смежные опалубочные панели;
4. стропить демонтируемую опалубочную панель, произвести ее
отрыв от забетонированной конструкции с помощью ломика или ручного
домкрата;
5. переставить щиты на площадку складирования, очистить его от
бетона и смазать адгезионной смазкой.
Армирование
Армирование производить в следующем порядке: Арматурные стержни
до начала работ вытянуть, очистить от ржавчины и грязи. Защитный слой
стержней нижнего армирования, равный 50 мм, обеспечить установкой
пластиковых фиксаторов с шагом фиксаторов 10-12 шт. на кв. метр или путем
установки вертикальных стержней арматуры, приваренных к нижней сетке
каркаса.
Укладку арматурных стержней начать от ребра плиты к ее центру.
Арматурные стержни вязать между собой при помощи вязальной
проволоки в шахматном порядке пересечения стержней.
Для соблюдения требуемого расстояния между стержнями нижнего и
верхнего армирования установить опорные каркасы КП-1, с проектным шагом
Опорные каркасы установить на стержни нижнего армирования.
Стержни верхнего армирования укладывать на опорные каркасы с
требуемым шагом. Арматурные стержни вязать между собой при помощи
вязальной проволоки в шахматном порядке пересечения стержней.
МАТЕРИАЛЫ ДЛЯ БЕТОНОВ ПО СП 63.13330.2012
Изготовление бетонных смесей на площадке не предусматривается.
Поставка бетона осуществляется специализированными производителями
53
бетонных смесей с выдачей документов качества. Используемый бетон класса
В30.
Заполнители бетонной смеси фракционные и мытые. Для обеспечения
требований по подвижности смеси допускается использование бетона с
пластификаторами. Добавка воды в бетонную смесь на строительной
площадке категорически запрещается.
Доставка бетонных смесей на строительную площадку должна
осуществляться автобетоносмесителями.
УКЛАДКА БЕТОННЫХ СМЕСЕЙ ПО СП 63.13330.2012
Перед началом бетонирования должны быть составлены акты скрытых
работ на устройство арматурных каркасов, правильность выставления
опалубки, при наличии, установки закладных деталей, гильз.
При уплотнении бетонной смеси вибратором:
- извлечение вибратора из слоя производится медленно, чтобы с
вибратором успевал выходить защемленный в смеси воздух;
- не допускается опирание вибратора на рабочую арматуру и закладные
детали;
- особое внимание обращать на уплотнение бетонной смеси в углах,
поднаклонными участками опалубки, под закладными деталями;
При моросящим дожде, интенсивностью осадков не более 0,08 мм/мин
или 5 л/час на 1 м2, укладка бетонной смеси в блоки бетонирования
допускается. При этом:
- поверхность свежеуложенной бетонной смеси укладываемого и
предыдущего слоев бетонирования укрывать от размыва падающими каплями
полипропиленовым пологом или пленкой, открываемыми только на момент
приемки, разравнивания и уплотнения в зоне укладываемой порции.
Сразу по окончании уплотнения укрытие восстановить.
ВЫДЕРЖИВАНИЕ И УХОД ЗА БЕТОНОМ ПО СП 63.13330.2012
В начальный период твердения бетон необходимо защищать от
попадания атмосферных осадков или потерь влаги, для этого бетонные
54
конструкции покрываются полиэтиленовой пленкой. Если бетонирование
проводилось в период с отрицательными температурами уход за бетоном
осуществлять согласно технологической карте работ по электропрогреву.
Движение людей по забетонированным конструкциям и установка
опалубки вышележащих конструкций допускаются после достижения
бетоном прочности не ранее чем через 5 часов. При необходимости провести
замер прочности бетона неразрушающим методом.
Время выдерживания определяется по графикам твердения бетона при
различных температурах, для внутренних стен, колонн и перекрытий – 48
часов.
При образовании неорганизованных швов бетонирования выполняются
следующие действия:
- при бетонировании перекрытия, в зонах не организованных
технологических швов, устанавливается дополнительная арматура класса
А400 рабочего диаметра 1 стержень в середине проектного шага.
По окончанию укладки и уплотнения бетонной смеси, все
неопалубленные (открытые) поверхности конструкций необходимо сразу же
укрывать полиэтиленовой пленкой или брезентом. Укрытие необходимо
осуществлять отдельными участками до завершения бетонирования
конструкций на всем протяжении захватки. При этом выпуска арматуры
забетонированных конструкций и выступающие закладные части должны
быть защищены.
В процессе бетонирования наблюдать за состоянием опалубки и в случае
необходимости прибегать к стягиванию ее дополнительными планками на
проволочных скрутках во избежание выпучивания отдельных ослабленных
мест.
2.5.3. Основное оборудование, используемое для устройства конструкций
Таблица 2.3
Основные данные о технологическом процессе (типовой этаж) с выбором
