ГЛАВА 2. ТЕХНОЛОГИЯ И ОРГАНИЗАЦИЯ СТРОИТЕЛЬСТВА.
2.1. Климатологические данные района строительства
Рассматриваемая общеобразовательная школа находится в г. Мытищи
Московской области.
Климатический район строительства – IIВ (СП 131.13330.2012
«Строительная климатология»).
Температура наиболее холодных суток обеспеченностью 0,92
составляет -28 ºС (СП 131.13330.2012 «Строительная климатология»).
Температура наиболее холодной пятидневки обеспеченностью 0,92
составляет -25 ºС (СП 131.13330.2012 «Строительная климатология»).
Период со среднесуточной температурой воздуха не более 8 ºС – 205
суток (СП 131.13330.2012 «Строительная климатология»).
Средняя температура периода -2,2 ºС (СП 131.13330.2012
«Строительная климатология»).
Снеговой район – II (СП 20.13330.2011 «Нагрузки и воздействия»).
Снеговая нагрузка – 1,8 кПа (СП 20.13330.2011 «Нагрузки и
воздействия»).
Ветровой район – I (СП 20.13330.2011 «Нагрузки и воздействия»).
Ветровая нагрузка – 0,23 кПа (СП 20.13330.2011 «Нагрузки и
воздействия»).
Сейсмичность площадки строительства – 6 баллов (СП 14.13330.2011
«Строительство в сейсмических районах»).
Господствующие направления ветров:
Зимний период – СЗ;
Летний период – ЮЗ;
Нормативная глубина промерзания супеси – 1,34 м.
Рельеф – ровный с общим уклоном; грунты естественные; грунтовые
воды до 12,0 м не встречены.
26
Класс здания – II (СНиП 21-01- 97* «Пожарная безопасность зданий и
сооружений»).
Степень долговечности – II.
Степень огнестойкости – II.
Класс конструктивной пожарной опасности – С1.
Степень функциональной пожарной опасности жилой части Ф 1.3;
встроенных помещений Ф 3.1.
2.2. Описание генерального плана
Здание школы относительно направления преобладающих ветров и
солнечного потока (инсоляции) расположено с обеспечением наиболее
благоприятных условий проветривания площадки и естественного освещения
здания.
Основной подъездной коммуникацией к зданию является проезжая
часть, проходящая в непосредственной близости от строительной площадки.
Ширина дорог – 6 м, что обеспечивает возможность грузоперевозок
требуемого тоннажа с выполнением требований пожарной безопасности.
Проезды и площадки для автомашин запроектированы из
двухслойного асфальтобетона.
Вертикальная планировка под здание увязана с рельефом площадки
строительства. Водосток решен поверхностным способом удаления
ливневых вод с площадки по лоткам проезжей части на существующие
проезды, которые отводят воду за пределы застраиваемой территории с
последующим выпуском через коллекторы в ливневую канализацию.
Проектом предусмотрено устройство рекреационной зоны.
Прилегающая к зданию территория благоустраивается.
Обустраиваются газоны, площадка для отдыха и линеек, площадки
для занятия спортом.
На территории строительной площадки расположены пожарные
гидранты.
27
Застройка зданий выполнена так, что она удовлетворяет всем
санитарным и противопожарным требованиям.
В непосредственной близости от участка проходят существующие
инженерные коммуникации различного назначения.
Проезд и тротуары имеют асфальтобетонное покрытие.
На участке расположены:
- спортивные площадки;
- площадки для отдыха и хозяйственная площадка;
- игровая площадка.
Для обеспечения необходимых санитарно-гигиенических условий на
площадке проектом предусмотрен комплекс мероприятий по благоустройству
и озеленению:
- полоса между тротуаром и проездом используется под цветники;
- по периметру участка предполагается устройство газона с
кустарником;
Разбивка элементов благоустройства произведена от наружных стен
здания.
Вокруг здания поверхность земли облицована тротуарной плиткой
бежево-коричневого цвета, проезжая часть и тротуары покрыты
асфальтобетоном.
Спортивные площадки покрыты грунто-песчаной смесью.
Типы дорожных покрытий отображены на рисунках 1.1-1.4.
Спецсмесь
Щебень мелкозернистый известняковый
Песок
Уплотненный грунт
-0,5
-0,1
-0,1
Плодородный слой
Доска =40

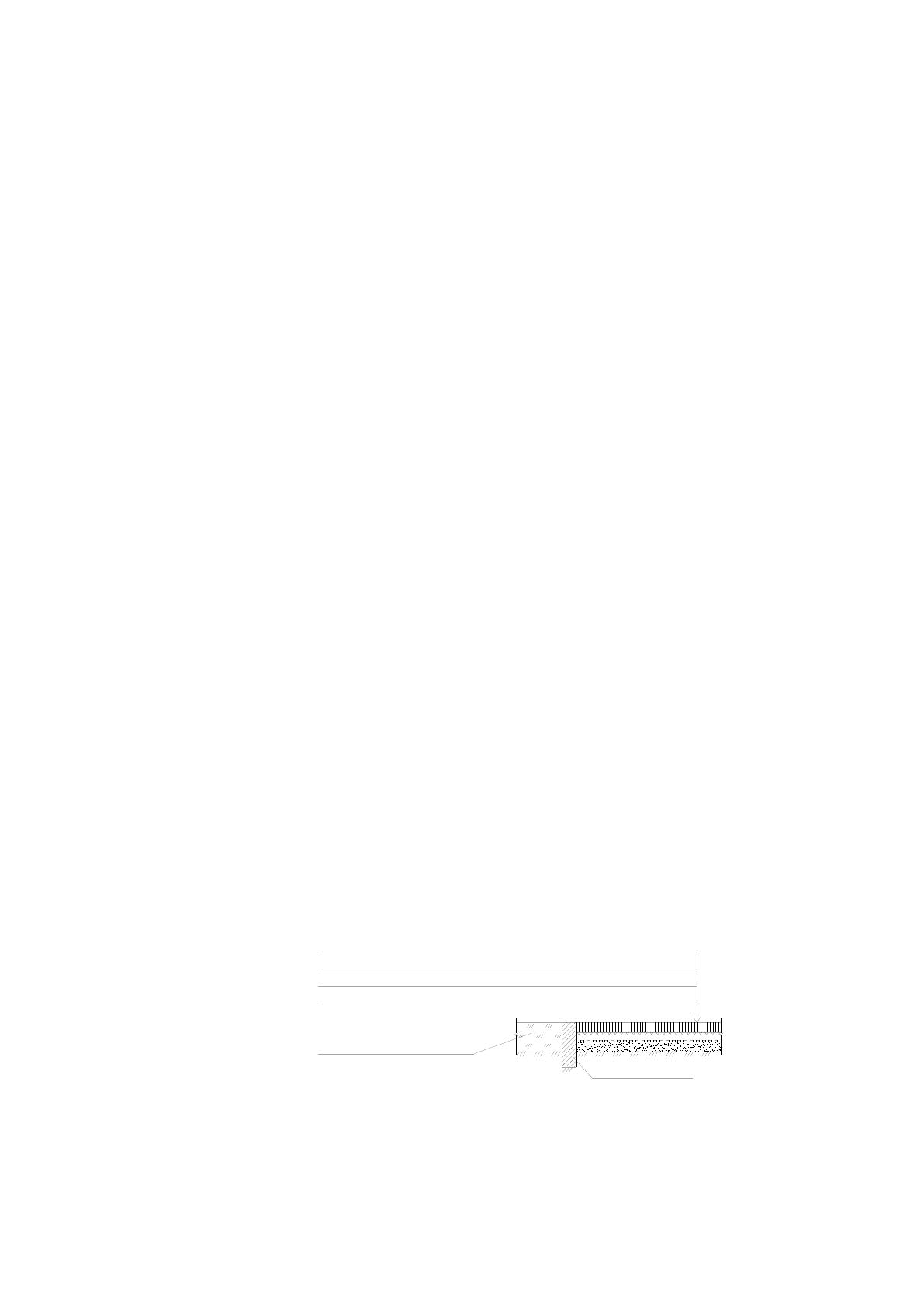

Рис. 1.1. Схема покрытия площадок (тип 1)
28
Горячий щебеночный плотный
асфальтобетон мелкозернистый
тип Б марки II по ГОСТ9128-97
Песчано-гравийная смесь по
ГОСТ 25607-94
Уплотненный грунт
-0,03
-0,12
-0,05
Щебень-клинец
Плодородный слой
Бетон М200
Местный
уплотненный грунт

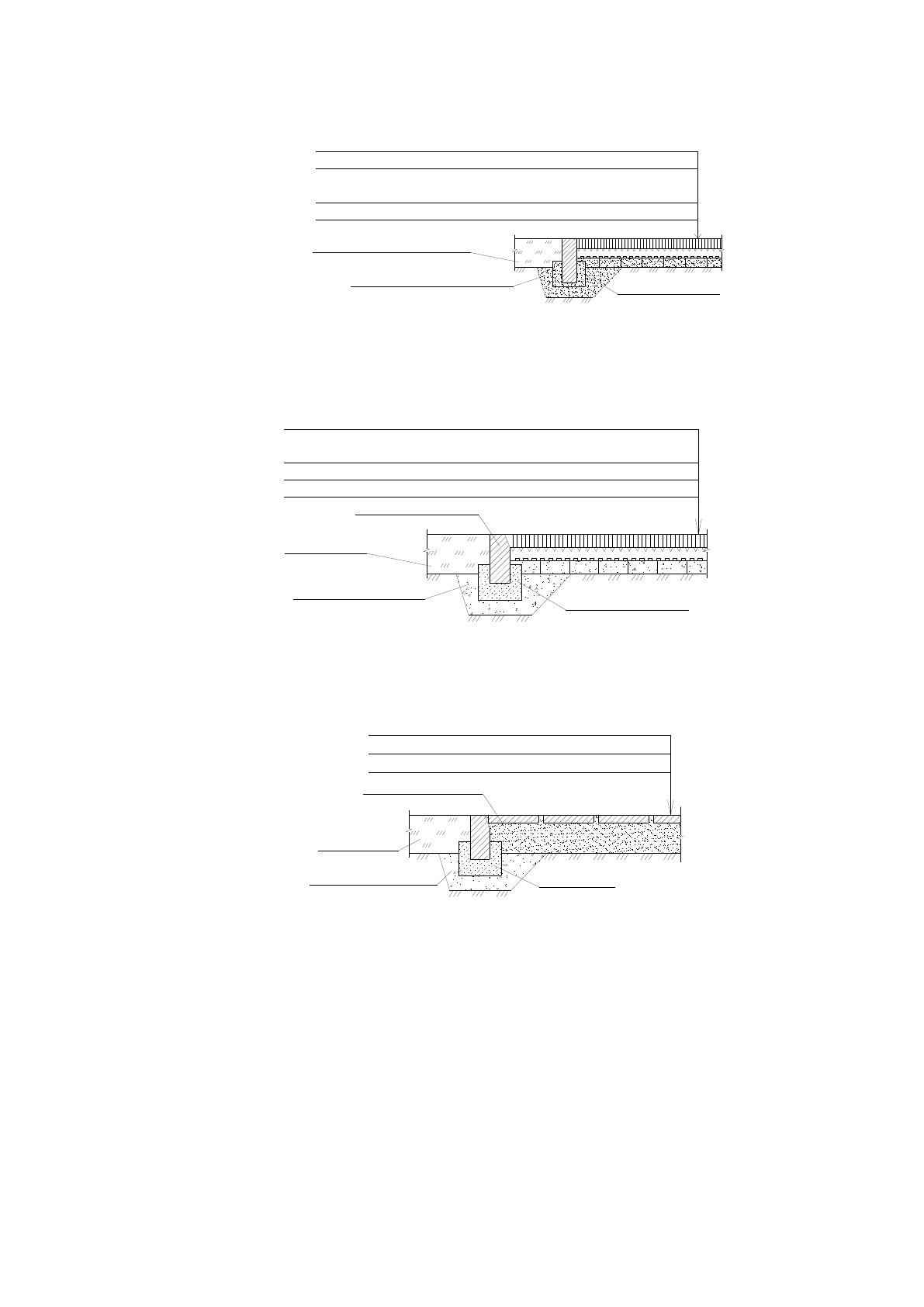

Рис. 1.2. Схема покрытия тротуаров с бордюром из бортового камня (тип 2)
Горячий щебеночный плотный асфальтобетон
мелкозернистый тип Б марки III по ГОСТ 9128-84
Песчано-гравийная смесь по ГОСТ 25607-83
Уплотненный грунт
-0,07
-0,28
-0,05
Горячий щебеночный асфальтобетон
крупнозернистый тип Б марки II по ГОСТ 9128-84
Плодородный
слой
Бетон B 12,5
по ГОСТ 26633-91
Местный
уплотненный грунт
БР 100.30.15
по ГОСТ 6665-91
Рис. 1.3. Схема покрытия проездов (тип 3)
Мелкоразмерные плитки мощения
бежевые (коричневые)
Песок по ГОСТ 8736-93*
Уплотненный грунт
-0,70
Плодородный
слой
БР 100.20.8
по ГОСТ 6665-91
-0,07
Бетон
М200
Местный
уплотненный грунт
Рис. 1.4. Схема плиточного покрытия (тип 4)
2.3. Объемно-планировочные решения
Общеобразовательная школа предназначается для осуществления
общего и производственного обучения, а также спортивных и культурно-
досуговых мероприятий детей.
Профиль учреждения – общеобразовательная школа, оказывающая
услуги в сфере среднего образования.
29
Структура школы – полная средняя.
Наполняемость класса – 16-20 человек.
Количество преподавателей – 36 человек, вспомогательный персонал –
10 человек.
Режим работы – односменный.
Максимальное количество уроков – 6.
Технология учебного процесса принята в соответствии с
усовершенствованными учебными программами.
В исходном проекте представлена школа, представляющая двухэтажное
кирпичное здание сложной формы в плане.
На первом этаже расположен вестибюль, спортивный зал, складские
помещения, помещения для готовки, столовая, несколько классов, комната
отдыха, кабинет врача, производственные помещения.
На втором этаже расположены библиотека с читательским залом,
комната психологической разгрузки, актовый зал на 200 мест, учительская и
кабинет директора, комнаты релаксации и рекреации, несколько классов.
Выбранная функциональная и конструктивная схема сделала
возможным свободу выбора планировочных решений, обеспечивающих
высокий комфорт и хорошие санитарно-гигиенические условия для
пребывания в школы.
В техническом подполье размещены инженерные сети, на чердаке –
вентиляционные камеры.
Помещения проектируемого здания средней общеобразовательной
школы удовлетворяет всем требованиям, предъявляемым к помещениям
данной категории.
Таблица 1.1
Технико-экономические показатели здания
30
№№
п/п
Наименование показателей
Ед. изм.
Показатели
школа
1
Строительный объем
м
3
14020,2
2
Общая площадь
м
2
3590,6
3
Расчетная площадь
м
2
2089,9
4
Полезная площадь
м
2
2597,2
5
Площадь застройки
м
2
2503,4
2.4. Конструктивные решения элементов здания
Согласно исходному проекту для строительства здания школы
применяются следующие конструктивные решения:
Конструктивная схема - здание с поперечными и продольными
несущими стенами. Пространственная жесткость обеспечивается путем
жесткой заделки плит перекрытия в стены.
Фундаменты - ленточные, монолитные.
Отметка низа фундамента -2,500. Работы по устройству фундамента
вести в соответствии с требованиями СНиП 3.03.01-87.
Стены подвала – кирпич высокой марки.
Наружные и внутренние поверхности стены до отметки поверхности
земли обмазать горячим битумом за два раза, выше - оштукатурить
цементно-песчаным раствором и окрасить фасадными красками.
Горизонтальную гидроизоляцию из двух слоев рубероида выполнить на
отметке 0,000. Вокруг здания, по периметру, выполнить бетонную отмостку
шириной 1,0м.
Наружные стены
31
В данном здании применяется облегченная кладка стен. Для утепления
используется плитный утеплитель «URSA».
Наружные стены включают в себя несущий кирпичный внутренний слой
толщиной 380 мм, слой из плит типа «URSA» (толщина 120 мм) и наружный
кирпичный слой (толщина 120 мм). Между слоями выполняется пароизоляция
из полиэтиленовой пленки.
Внутренний слой наружных стен предусматривается из полнотелого
керамического кирпича марки ГОСТ 530-95 с использованием цементно-
песчаного раствора марки 75.
Наружный слой стен выполняется из лицевого керамического кирпича
марки К-100/1/25 ГОСТ 530-95 с использованием цементно-песчаного
раствора марки 75. Четверти в оконных и дверных проёмах в наружных стенах
выполняются размерами 65120.
Кирпичную облицовку (наружный слой) толщиной 120мм крепят к
кладке (внутренний слой) коррозиестойкими гибкими металлическими
связями 4мм, которые устанавливаются через 600мм по высоте (8 рядов
кладки) с шагом 800-1000мм и замоналичивают в горизонтальные швы
облицовки и кладки.
Подоконная часть стены высотой 900мм выполняется из 12 рядов
кирпичной кладки. Над оконными проемами устанавливаются перемычки
согласно ведомости перемычек.
Внутренние стены
Внутренние стены выполняются из красного кирпича марки
КР100/1800/15 ГОСТ 530-80 на цементно-песчаном растворе марки 50
толщиной 380 и 510 мм. Поверхность внутренних стен оштукатуривается.
Перекрытия
32
Согласно проекту предусмотрены сборные многопустотные
железобетонные плиты (толщина 220 мм) с предварительным напряжением
арматуры.
Глубину опирания плит на стены принимаем не менее 100 мм.
Появляющиеся при раскладке зазоры между стеной и плитой или между
соседними плитами заполняются при ширине до 50мм - цементным раствором
марки 100, при ширине 50-300мм - бетоном марки 200, армированным
сварным каркасом.
Перегородки
В данном проекте перегородки толщиной 120 мм из красного кирпича
ГОСТ 530-80 с использованием цементно-песчаного раствора марки 50.
Перегородки армируем через каждые четыре ряда кладки проволокой
4Вр1.
Кровля
Все несущие элементы крыши должны иметь необходимую прочность и
устойчивость. Конструкции крыши должны быть индустриальными,
экономичными и долговечными.
Кровля - двускатная с покрытием из металлочерепицы с цветным
полимерным покрытием по деревянным стропилам. В здании над зоной
обучения располагается теплый чердак высотой 1,8 м.
Водосток - организованный наружный по подвесным желобам.
Элементы стропильной системы из древесины хвойных пород (ГОСТ
8486-86), относительной влажностью:- для стоек не более 12%, для балок не
более 9%, для остальных конструкций не более 20%.
Деревянные конструкции обработать водорастворимым препаратом
ВДХ, путем погружения деревянных элементов в раствор. Пропитывание на
глубину 5-12 мм.
33
Деревянные элементы соприкасающиеся с кладкой или бетонной
поверхностью обернуть двумя слоями рубероида РКМ-350Б (ГОСТ 10999-
76*).
В качестве покрытия применяется металлочерепица.
Оконные и дверные проемы
Окна — элементы здания, предназначенные для освещения и
проветривания помещений. Двери служат для связи между изолированными
помещениями и для входа в здание.
Заполнение оконных проёмов - блоки оконные металлопластиковые с
тройным остеклением.
Витражи - металлопластиковые.
Дверные блоки - металлические, металлопластиковые, деревянные по
ГОСТу 16289-86; 24698-81; 6629-88.
Таблица 1.2
Спецификация оконных и дверных проемов
Марка
Поз.
Обозначение
Наименование
Количество шт.
ОКНА
ОК -1
ГОСТ 30674-99
ОП ОСП 18-15 ПО
91
ОК- 2
ОП ОСП 18-13 ПО
26
ОК-3
ОП ОСП 18-18 ПО
3
ДВЕРИ
1
ГОСТ 6629-88
ДГ 21-10
49
2
ДГ 21-9
15
3
ДГ 21-18
4
4
ГОСТ 30673-99
ДН 21-10
6
5
ГОСТ 30673-99
ДН 21-15
6
34
2.5. Инженерные системы здания
1.5.1. Теплоснабжение
Система отопления здания школы предусмотрена двухтрубная с нижней прокладкой
подающей и обратной магистралей.
В качестве нагревательных приборов приняты чугунные радиаторы.
Площадь нагревательных приборов принята из расчета компенсации
теплопотерь помещений через ограждающие конструкции и расхода теплоты
на нагревание инфильтрующего воздуха в помещениях при естественной
вытяжной вентиляции.
В качестве запорно-регулирующей арматуры приняты вентили запорные
на стояках и краны двойной регулировки на подводках к нагревательным
приборам.
Для удаления воздуха из системы предусмотрены краны конструкции
Маевского и вентили из ковкого чугуна в верхних точках трубопроводов. Для
опорожнения системы установлены вентили запорные в нижних точках
магистральных трубопроводов, а также вентили и краны пробковые на стояках
после запорной арматуры.
Трубопроводы систем отопления и теплоснабжения приняты стальными
водогазопроводными по ГОСТ 3262-75 и электросварными по ГОСТ 10704-
91. Трубопроводы и нагревательные приборы покрыть масляной эмалью на 2
раза. Стояки и магистральные трубопроводы, проложенные по техподполью,
изолировать.
Покровный слой изоляции – стеклопластик рулонный.
1.5.2. Водоснабжение и водоотведение
Для водоснабжения принята объединенная централизованная система
сети хозяйственно-питьевого и производственно-противопожарного
водопровода.
Водоснабжение общеобразовательной школы обеспечивается от
существующего водозабора.
