Монтаж и демонтаж опалубки вести при помощи крана. Подачу к месту
укладки вести в количестве, предназначенной для каждой захватки, но не
более 2-х.
За состоянием опалубки при бетонировании вести непрерывное
наблюдение. При необходимости установить дополнительные крепления.
Демонтаж вести только после достижения бетоном не менее 70%
проектной прочности и с разрешения производителя работ.
Арматурные работы
Каркасы и сетки необходимые для укладки в конструкции выполняются
в арматурном цехе и поставляют на площадку готовыми, либо производят на
месте. Для этого на площадке должен быть выделен сварочный участок.
Каркасы и сетки поставляют в зоу действия крана.
Отдельные стержни укладываются в стеллаж или на подкладках.
Плоские сетки и каркасы должны лежать на подкладках и прокладках
штабелями, высотой не более 1,5м.
Соединение каркасов и сеток того или иного элемента ведется сваркой
или вязкой вязальной арматурой.
Пересечение стержней арматуры соединяются между собой, как
правило, электродуговой сваркой в виде прихваток.
Бетонные работы
В состав бетонных работ входит:
- прием и подача бетонной смеси;
- укладка и уплотнение;
- уход за бетоном.
Бетон должен соответствовать проектному класу (марке), иметь осадку
конуса 16-18 см.
Бетонную смесь укладывают в конструкцию слоями примерно
одинаковой толщины. Перекрытие предыдущего слоя бетонной смеси
56
последующим должно быть выполнено до начала схватывания смеси в
предыдущем слое.
Подачу бетонной смеси к месту укладки вести краном в поворотных
бадьях емкостью 1,0-1,2 м
3
.
Контроль набора прочности конструкции, отбор и контроль прочности
образцов бетона выполняется строительной лабораторией.
Уход за бетоном назначается в зависимости от температуры воздуха, при
температуре воздуха от +5 °С до +25 °С; свыше +25 °С (СНиП 303.01-87).
57
2.12.4. Калькуляция трудозатрат и разработка календарного графика
Таблица 2.4
Производственная калькуляция
Обосно
вание
норм по
ЕНиР
Наименование процессов
Ед.
изм.
Объем
работ
Нормы
времени, чел-
час
Расценки, р.
коп.
Затраты труда,
чел-час
Зарплата, р.
коп.
Состав звена
рабо
чих
маши
ниста
рабо
чих
маши
ниста
рабо
чих
маши
ниста
рабо
чих
маши
ниста
Е4-1-34
Монтаж
деревометаллической
опалубки
1м
2
349,46
0,45
-
0,322
-
157,26
-
112,53
-
плотник 4р.-1;
2р.-1
Е4-1-34
Демонтаж
деревометаллической
опалубки
1м
2
349,46
0,26
-
0,174
-
90,86
-
60,81
-
плотник 3р.-1;
2р.-1
Е--7
Подача арматурных сеток
массой до 1т
100т
1,3138
13
6,4
8,32
5,82
17,08
8,41
10,93
7,65
маш. 6р.-1;
такел. 2р.-2
Е4-1-44
Установка арматурных
сеток массой до 1т краном
1 сетка
330
1,4
-
0,949
-
462,00
-
313,17
-
арм. 4р.-1;
2р.-1
Е1-7
Подача бетонной смеси в
бункерах до 3т
1м
3
328,46
0,064
0,032
0,041
0,029
21,02
10,51
13,47
9,53
маш. 6р.-1;
такел. 2р.-2
58
Продолжение таблицы 2.4
Е4-1-49
Укладка бетонной смеси
краном в бадьях в
конструкцию объемом
до 5м
3
до 10м
3
до 25м
3
до 30м
3
1м
3
26,059
112,82
163,37
26,21
0,34
0,33
0,26
0,23
-
-
-
-
0,243
0,236
0,186
0,164
-
-
-
-
8,86
37,23
42,48
6,03
-
-
-
-
6,33
26,63
30,39
4,30
-
-
-
-
бет. 4р.-1; 2р.-
1
Е1-7
Подача подколонников
краном
100т
1,377
5,6
2,8
3,58
2,55
7,71
3,86
4,93
3,51
маш. 6р.-1;
такел. 2р.-
Е4-1-1
Монтаж подколонников
шт
54
0,87
0,29
0,618
0,307
46,98
15,66
33,37
16,58
маш. 6р.-1;
монт. 4р.-1;
3р.-1; 2р.-1
Итого:
897,51
38,43
616,86
37,26
Итого с учетом Кр=1,15:
709,4
42,85
59
2.12.5. Указания по технике безопасности
Опалубка для железобетонных конструкций, а также поддерживающие
леса и рабочие настилы на них должны быть выполнены в точном
соответствии с проектом производства работ и рабочими чертежами.
При подаче элементов опалубки к местам их установки при помощи
кранов не разрешается задевать ими ранее установленные конструкции или их
части.
Опорные части опалубки (стойки, подкладки и пр.) надлежит
устанавливать на надежном основании, исключающем возможность
неравномерной осадки бетонируемых конструкций.
В процессе бетонирования запрещается нахождение людей под
опалубкой.
При укладке бетонной смеси непрерывно наблюдают за состоянием
опалубки, лесов, магистральных бетонопроводов и другой оснастки. При
появлении деформаций или смещения отдельных элементов опалубки, лесов
и креплений следует немедленно их устранить и в случае необходимости
прекратить работы на этом участке.
Для производства работ по укладке бетонной смеси бетононасосом в
конструкцию в ночное время необходимо обеспечить освещение мест укладки
выносным источником света.
Перед укладкой бетонной смеси в конструкцию проверить надежность
крепления и ограждения опалубки. Выгрузку бетонной смеси из бадей
производить с высоты не более 1м. Укладку бетонной смеси на высоте более
1,5 м весит с рабочей площадки, оборудованной по периметру перилами.
При укладке бетонной смеси в конструкцию бетононасосом
необходимо:
- до начала работ очистить замковые соединения бетоновода, плотно их
запереть;
- бетоновод испытать гидравлическим давлением, в 1,5раз
превышающим рабочее;
60
- у выходного отверстия бетоновода установить козырек – отражатель;
- в период очистки бетоновода давление сжатого воздуха не должно
превышать 15ат;
- последние два звена необходимо очищать при давлении близком к
атмосферному;
- снимать отдельные звенья бетоновода, а также производить ремонт
замковых соединений разрешается только после прекращения работы
бетононасоса.
Места возможного падения бетонной смеси во время бетонирования
ограждают или устанавливают защитные козырьки.
Рабочие, занятые уплотнением бетонной смеси электровибраторами,
должны работать в резиновых сапогах и перчатках. Корпус электровибратора
при этом надежно заземляют.
В зимнее время надлежит производить регулярную очистку от снега
льда проходов и стремянок и посыпать их песком или мелким шлаком.
2.12.6. Технико-экономические показатели
Таблица 2.5
Технико-экономические показатели
№
п/п
Наименование показателей
Ед. изм.
Обозначение и формула
Количест
во
1
Объем работ
т
Р
26,8
2
Продолжительность монтажа
сут
П
10
3
Общая трудоемкость
- нормативная
- плановая
чел.-смен
п
н
Т
Т
117,02
104
4
Плановый процент выполнения
норм
%
100
п
н
Т
Т
В
108,4
61
2.13. Технологическая карта на кирпичную кладку
2.13.1. Подсчет объемов работ
Таблица 2.6
Ведомость объемов работ
№
п/п
Наименование
работ
Ед.
изм
Кол.
Норма расхода
материала на м
2
Общая масса
материала, т
Каменные работы
1
Кладка наружных стен толщиной
38см
-кирпич
-цементный раствор
-арматурные сетки
-ж/б перемычки Б15
-ж/б перемычки БУ15
м
3
м
3
т
шт
шт
2258
2258
-
1136
151
0,392
0,245
-
-
-
885136
553,21
7,483
1136
151
2
Кладка стен толщиной 12см
-кирпич
-цементный раствор
-арматурные сетки
-ж/б перемычки Б15
м
3
м
3
т
шт
404,3
404,3
-
145
0,05
0,0227
-
-
20217,5
9,18
6,03
145
Монтажные работы
3
Укладка лестничных маршей и
площадок массой более 1т
-междуэтажные площадки
- лестничные марши
шт
шт
8
8
-
-
8
8
62
Таблица 2.7
Ведомость потребных материалов
№ п/п
Наименование материала
Ед. изм.
Количество
материала
1
Цементно-песчаный раствор М75
м
3
593,86
2
Кирпич
тыс. шт
905,35
3
Арматурные сетки
10064
1004
р
В
т
10,446
4
ж/б перемычки Б15
ж/б перемычки БУ15
шт
шт
1432
151
5
Лестничные марши
шт
22
6
Междуэтажные лестничные площадки
шт
22
2.13.2. Технология строительного процесса
До начала выполнения кладки стен должны быть выполнены следующие
работы:
- закончен монтаж элементов фундамента;
- гидроизоляция фундаментов;
- обратная засыпка грунта.
Кладка выполняется на цементно-песчанном растворе с добавлением
пластификаторов. Марка раствора – М50
Раствор приготавливается на заводе, доставляется на строительную
площадку автотранспортом.
Кладочный раствор выгружается автосамосвалом в машину для
перемешивания раствора, откуда в бадьях подаётся к местам работ.
Кирпичную кладку стен начинать с закрепления угловых и
промежуточных порядовок. Их устанавливают по периметру стен и выверяют
по отвесу и уровню (или нивелиру) так, чтобы засечки для каждого ряда на
всех порядовках находились в одной горизонтальной плоскости.
63
Порядовки располагать на углах, в местах пересечения и примыкания
стен, а также на прямых участках стен на расстоянии 10-15м одна от другой.
Прикладке наружных верст причальный шнур натягивать для каждого ряда на
уровне верха укладываемого ряда с отступом от вертикальной плоскости
кладки на 3-4мм. После закрепления и выверки порядовок по ним выполнить
кладку маяков (в виде убежной штрабы), располагая их на углах и границах
делянок, и по ним вести кладку далее.
При кладке стен без облицовки, поддоны с кирпичом и раствор в ящиках
устанавливать в зоне материалов в один ряд. При кладке простенков поддоны
с кирпичом ставить против простенков, ящики с раствором – против проемов.
После возведения кладки на высоту до 1,2м от уровня земли или перекрытия
рабочее место каменщика необходимо поднять на подмости.
Схема установки и крепления подмостей представлена на рис. 2.1.

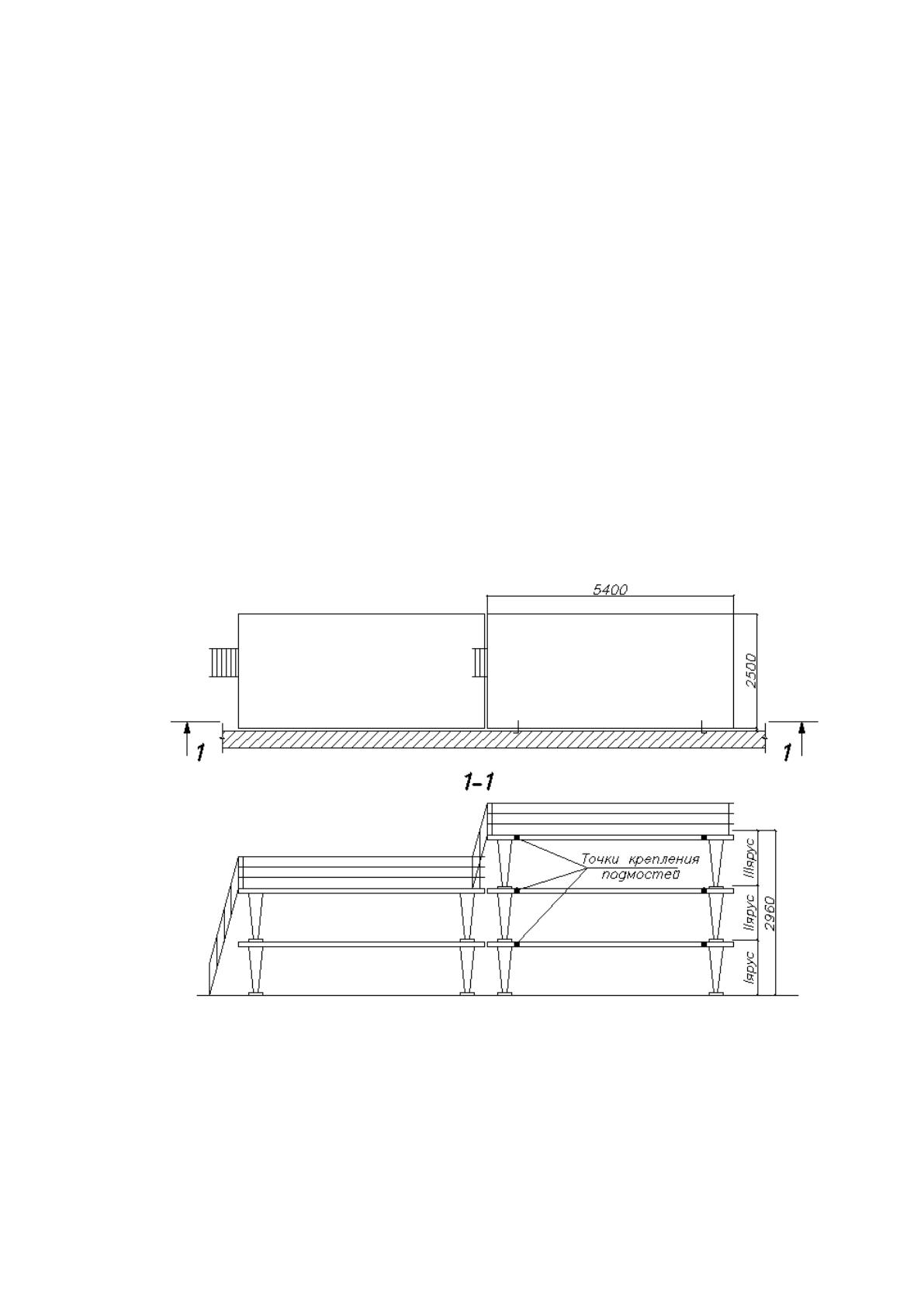

Рис. 2.1. Схема установки и крепления подмостей
Если ширина помещения не превышает 3-х кратной ширины настила,
целесообразно устраивать сплошное замащивание (по всей площади между
стенами помещения). На сплошных подмостях не требуется устанавливать
ограждения. При высоте кладки менее 0,7м над уровнем перекрытия или
64
настила средств подмащивания каменщики должны обязательно закрепится
карабином предохранительного пояса за трос диаметром 5-8 мм,
закрепленный за петли плиты перекрытия или подмостей.
Организация труда в звеньях каменщиков
К2- каменщик 3-го разряда, подает на стену кирпич и раствор лопатой.
К1-каменщик 5-го или 4-го разряда, выполняет кладку наружной версты.
К3-каменщик 3-го разряда, подает кирпич и раствор для внутреннего
верстового ряда и забутки.
К4-каменщик 3-го разряда, укладывает внутреннюю версту и помогает
К3 укладывать забутку.

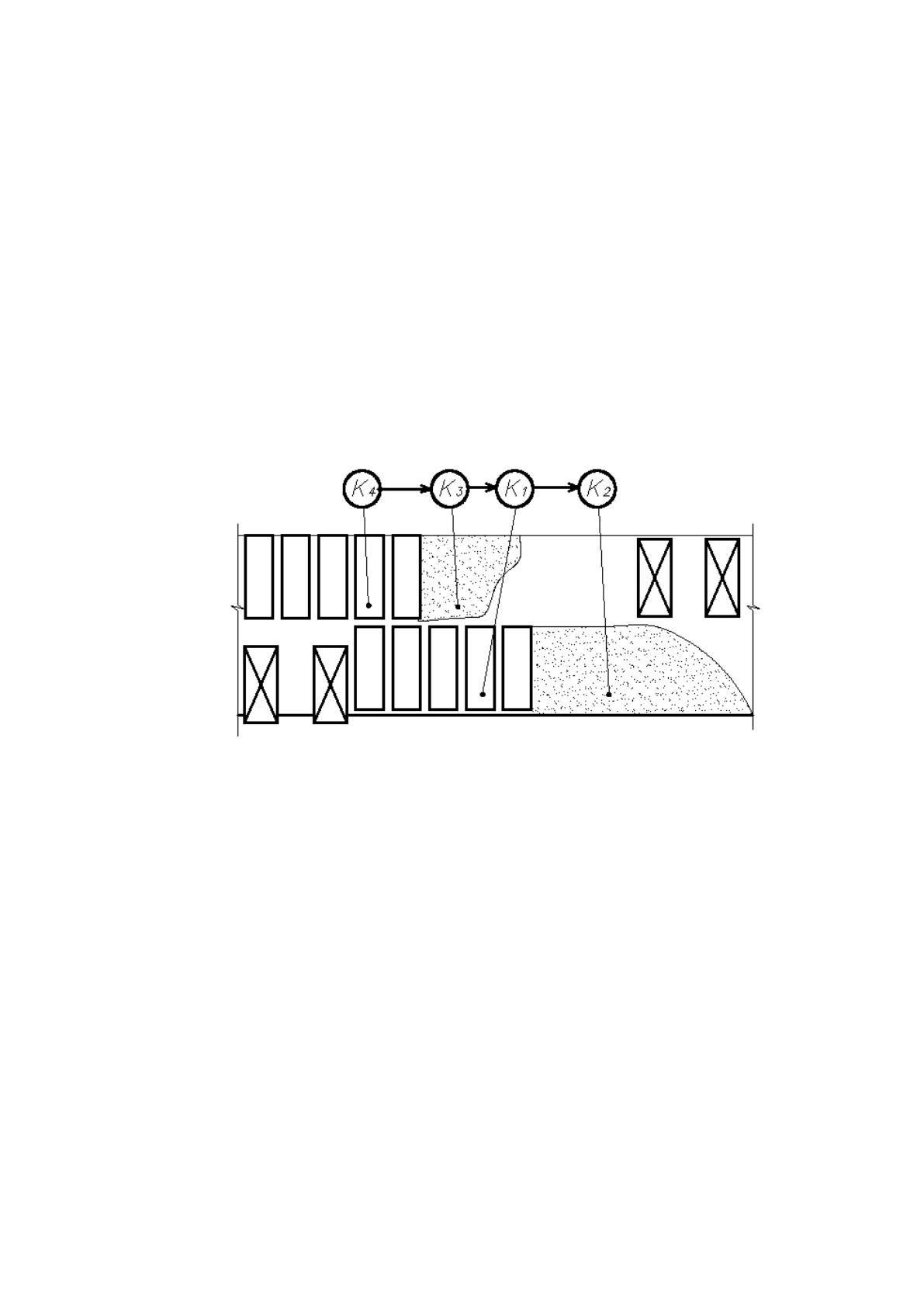

Рис. 2.2. Организация звена рабочих («четверка»)
Монтаж перемычек
Укладку вести по завершении кладки на уровне проектных отметок. По
натянутой причалке монтировать наружные перемычки. Рейкой и уровнем
проверять опоры и в местах укладки расстилать раствор. Перемычки
укладывать на подготовленную постель краном, соблюдая требуемые размеры
опирания их концов на стены и простенки. При этом следить, чтобы боковые
поверхности перемычек не выступали из плоскости стены.
Монтаж лестничных площадок и маршей
Лестничную площадку монтировать после предварительной выверки
нивелиром и выравнивания раствором опорных частей стен.
