Район строительства в соответствии с СП «Строительная климатология
и геофизика» и СП «Нагрузки и воздействия» характеризуется следующими
условиями, представленными в таблице 1.1.
Таблица 1.1
Климатологическая характеристика места строительства
Наименование
Значение
1
2
1. Климатический подрайон
II-В
2. Зона влажности
Нормальная
3. Расчетные температуры наружного воздуха:
наиболее холодной пятидневки обеспеченностью 0.92
-46
0
С
средняя максимальная наиболее жаркого месяца
+17,2
0
С
средняя температура отопительного периода
- 14,3
0
С
3. Продолжительность отопительного периода. суток
303
4. Ветровой район
IV
5. Направление господствующих ветров:
в январе
Восточное
в июле
Юго-восточное
6. Нормативная ветровая нагрузка, кПа
0,64
7. Снеговой район
III
8. Расчетная снеговая нагрузка, кПа
1,2
9. Относительная влажность наружного воздуха, % :
в январе
78
в июле
52
10. Внутренняя расчетная температура
+20
0
С
11. Сейсмичность площадки строительства
Нет
12. Степень огнестойкости здания
II
13. Категория по взрывной и взрывопожарной опасности
здания в целом
-
14. Категории производств по взрывной и взрывопожарной
опасности
-
26
15. Количество одновременно работающих (находящихся в
здании) людей
-
16. Нормативная глубина промерзания грунта, м
1,6
Рельеф территории застройки спокойный.
Тип грунтовых условий по просадочности – 2. Просадочные грунты
распространены до глубины 7,5-7,9 м.
Грунтовые воды вскрыты на глубинах от 8,6 до 9,0 м (абсолютные
отметки 39,55-38,60м).
2.2. Схема планировочной организации земельного участка
Рассматриваемый производственный корпус ориентирован своим
главным фасадом на северо-восточное направление. Разрывы между
существующими зданиями и проектируемым зданием приняты согласно
СНиП 2.07.01-89 с соблюдением санитарных и противопожарных норм
проектирования.
Проезд выполнен с асфальтобетонным покрытием. По краям проездов
смонтирован бордюр из бортового камня БР 100.208.2 ГОСТ 6665-91.
Радиусы закруглений проездов выбраны 6 м.
Вместе со строительством здания выполняется благоустройство
прилегающей территории. Для соблюдения действующих санитарно-
гигиенических и эстетических условий территории по периметру участка и в
местах, которые свободны от застройки, предусмотрено озеленение: посадка
деревьев, кустарников и разбивка цветников и газонов.
Организация рельефа площадки решена в проектных горизонталях с
увязкой прилегающей территории и наличием коммуникаций для отвода
поверхностных вод за пределы площадки.
Часть генплана с привязкой к местности представлена на рис. 1.1.
27

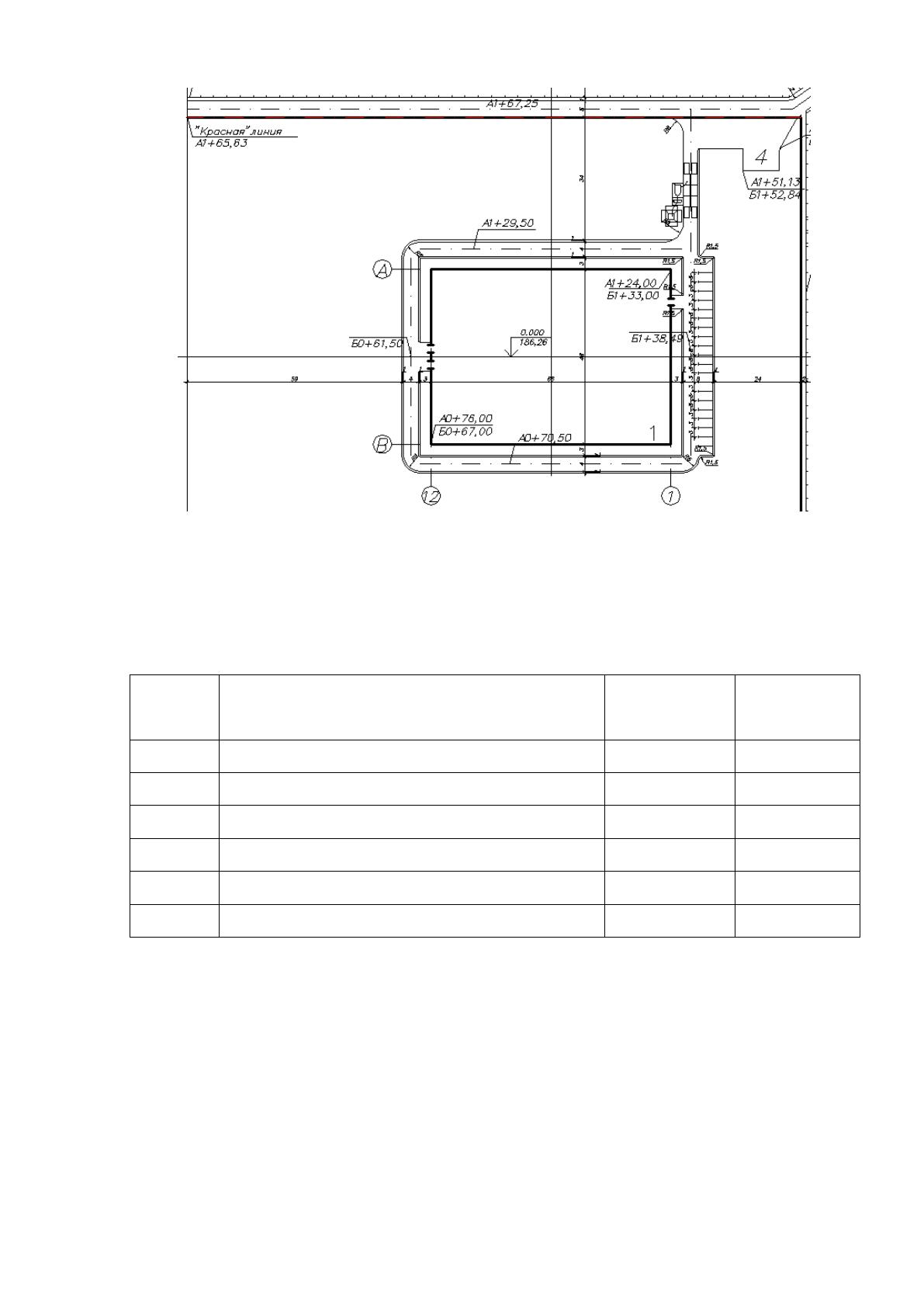

Рис. 1.1. Часть генплана с привязкой к местности
Технико-экономические показатели плана представлены в таблице 1.2.
Таблица 1.2
Технико-экономические показатели генерального плана
№
п/п
Наименование
Ед.
изм.
Кол-
во
1
Этажность
шт.
2
2
Площадь застройки
м
2
2168
3
Строительный объем
м
3
14777
4
Общая площадь здания
м
2
7488
5
Полезная площадь
м
2
6783
6
Объемный коэффициент k
2
-
5,92
2.3. Объемно-планировочное решение
Здание производственного корпуса - двухэтажное.
Цех специализируется на изготовлении, реализации и монтаже
железобетонных изделий.
28
Технологический процесс производства изделий из железобетона
зависит от конкретного типа самого изделия (плиты перекрытия, перемычки и
другие), при этом основные ее принципы постоянны.
Таким образом, рассматриваемое предприятие специализируется на
изготовлении мелких железобетонных изделий.
В цехе предусмотрены производственные, вспомогательные, служебные
и бытовые помещения различного назначения.
Основное оборудование размещено по всей площади цеха.
Здание производственного корпуса выполнено двухэтажным,
конфигурация – простая, размеры в плане составляют в осях 24 на 66 метров.
Высота помещения для первого и второго этажей составляет 4 м.
Шаг несущих конструкций принят 6 м.
За нулевую отметку принят уровень чистого пола первого этажа.
Из каждого помещения предусмотрен выход в коридор (шириной не
менее 1,8 м). Двери снабжены устройствами для самозакрывания.
Все технические помещения оборудованы противопожарными дверями,
имеющими огнестойкость не менее 0,5 часа, самозакрывающиеся с
уплотняющими притворами.
Лестницы – железобетонные сборные. Ширина марша принята - 1,2 м.
Ограждения на лестнице стальные, поручни - деревянные.
Кровля, с уклоном, имеется наружный водостоком.
2.4. Конструктивное решение.
Здание имеет металлический каркас и железобетонные перекрытия.
29
Выбранная каркасно-конструктивная схема позволяет обеспечить
жесткость, прочность и устойчивость здания на стадии строительства и в
период эксплуатации под действием всех расчетных нагрузок.
2.4.1. Стены
Наружные стены здания сконструированы из металлических панелей типа
«СЭНДВИЧ» с утеплителем из минеральной ваты.
Деревянные изделия окрашиваются эмалью ПФ-115 в 2 слоя по лаку ПФ-
170, стальные изделия - эмалью ПФ-115 по грунтовке ФЛ-03К.
2.4.2. Перегородки
Перегородки - кирпичные на цементном растворе М100 с
последующим оштукатуриванием и покраской, для помещениий с
повышенной влажностью – облицовка плиткой, толщина 160 мм и
перегородки - панели Parafon Slluger с металлическим каркасом толщиной 100
мм.
2.4.3. Перекрытия
Плиты перекрытия – пустотные, изготовлены из тяжелого бетона (марка
В 15, В 20, класс по морозостойкости F 50).
Спецификация перекрытий представлена в таблице 1.3.
Таблица 1.3
Спецификация перекрытий
Поз.
Наименование
Обозн.
Всего
Масса, т
ПК 1
ПК 40 .10
I .141 -I
1
1,18
ПК 2
ПК 40 .12
I .141 -I
2
1,42
ПК 3
ПК 45 .10
I .141 -I
1
1,31
ПК 4
ПК 45 .12
I .141 -I
1
1,56
30
Поз.
Наименование
Обозн.
Всего
Масса, т
ПК 5
ПК 45 .15
I .141 -I
1
2,12
ПК 6
ПК 45 .18
I .141 -I
1
2,5
ПК 7
ПК 48 .10
I .141 -I
2
1,4
ПК 8
ПК 48 .12
I .141 -I
2
1,675
ПК 9
ПК 48 .18
I .141 -I
12
2,6
ПК 10
ПК 54 .15
I .141 -I
120
2,675
ПК 11
ПК 58 .10
I .141 -I
2
1,67
ПК 12
ПК 58 .12
I .141 -I
2
2,04
ПК 13
ПК 58 .18
I .141 -I
12
2,76
ПК 14
ПК 60 .10
I .141 -I
5
1,725
ПК 15
ПК 60 .12
I .141 -I
4
2,1
ПК 16
ПК 60 .15
I .141 -I
362
2,85
ПК 17
ПК 60 .18
I .141 -I
3
3,25
ПК 18
ПК 90 .10
I .141 -I
10
2,62
ПК 19
ПК 90 .12
I .141 -I
20
3,17
2.4.4. Покрытия
Покрытие – кровельная сэндвич панель на прогонах.
Шаг прогонов принят 41 мм и он не должен быть больше 2,5 м.
В качестве элемента каркаса принята металлическая ферма, длина
которой составляет 24 м.
2.4.5. Окна, Двери
31
Остекление окон предусматривается из двухкамерных стеклопакетов с
тонировкой наружным стеклом, переплеты из окрашенного
алюминиевого профиля.
Таблица 1.4
Спецификация заполнения оконных и дверных проемов
Марка,
поз.
Наименование
Обозначение
Кол.
Масса,
кг.
Прим.
1
2
3
4
5
Двери наружные и внутренние
Д1
ДГ 21-10
ГОСТ 14624-69
73
Д2
ДГ 21-20
ГОСТ 14624-69
23
Д3
ДИ 24-20
Фирма «Гардиан»
3
Д4
Шторные ворота 40*40
Серия Пр-05-57
1
Окна
ОК-1
ОС 18-18
ГОСТ 12506-67
13
ОК-2
ОС 10-18
ГОСТ 12506-67
2
ОК-3
ОС 36-18
ГОСТ 12506-67
18
ОК-4
Окно «Джамбо» 36-54
Индив.изготов.
5
ОК-5
ОС 9-6
ГОСТ 12506-67
43
2.4.6. Перемычки
Таблица 1.5
Спецификация элементов перемычек
Поз.
Обозн.
Наименование
Кол-во по этажам
Масса т.
Примеч.
1 эт.
2 эт.
всего
1
I 038. I -I
6ПГ44-40
1
-
1
1,528
2
I 038. I -I
3 ПБ 28 -8
-
-
17
0,16
3
I 038. I -I
1 ПБ 13 -I
-
-
88
0,03
4
I 038. I -I
2 ПБ 13-In
-
-
43
0,054
32
2.5. Внешняя отделка, колористическое решение фасада
Наружная отделка
Наружная отделка стен и козырька выполнена из алюминиевых
композитных панелей ALCOTEX 6мм различных оттенков, цоколь
керамогранитной плиткой оттенком зеленого цвета и крыльцо
керамогранитной плиткой серого цвета, переплеты выполняются из
металлопластика, ограждение лестниц – никелированная нержавеющая сталь.
Внутренняя отделка
Внутренняя отделка помещений высококачественная в
соответствии с назначением помещения современными
сертифицированными строительными материалами.
2.6. Теплотехнический расчет ограждающих конструкций (проверка
теплозащитных свойств ограждений)
Район строительства – Красноярский край.
Сэндвич панель:
γ= 50 кг/м3;λ=0,019 м
2
°С/Вт
Parafon Slluger панель:
γ= 125 кг/м3;λ=0,24 м2°С/Вт
Толщина наружных ограждений определяется в зависимости от
требуемого сопротивления теплопередачи, которое находится по формуле:
Rreq = a•D
d
+ b (1.1)
где a и b – коэффициенты, принимаемые по СНиП 23.02-2003г.
Dd = (t
int
– tht) •zht , (1.2)
где t
ht
= -14,3 °C - средняя температура периода со средней
суточной температурой воздуха < 8°С [1];
33
tint
= 16 °C -
zht
= 303 суток
Dd
= (16 – (-14,3))·303 = 9134 °C∙сутки
По СП определяем значения коэффициентов:
a = 0,0003;
b = 1,3
Rreq
= 0,00035•9134 + 1,3 = 4,68 м
2
°С/Вт
Общее сопротивление теплопередачи конструкции стены R0
:
R
0
> R
req
0
int
11
,
k
еxt
RR
(1.3)
где α
ext
= 23 Вт/ м
2
°С;
α
in
= 8,7 Вт/(м
2
°C);
Термическое сопротивление ограждающей конструкции Rk определяем
по формуле:
Rk = R1 + R2+…+ Rn, (1.4)
Х = (R
req
-1/αв-δ
1
/λ
1
-1/α
н
)*λ
2
= (4,68 - 0,12 - 0,18 - 0,04)*0,019 = 0,062 м =
0,136 м
Принимаем: 15 см = 150 мм
R
1
= δ
1
/λ
1
= 0,04/0,24 = 0,16 Вт/ м
2
°С
R2
= δ
2
/λ
2
= 0,15/0,032 = 4,78 Вт/ м
2
°С
1/ αв = 1/8,7 = 0,12 Вт/ м
2
°С
1/ α
н
= 1/23 = 0,04 Вт/ м
2
°С
R
к
= 0,12 + 0,16 + 4,78 + 0,04 = 5,09 м2°С/Вт
34
0
5,09
red
RR
4,68 м
2
°С/Вт
Условие тепловой защиты выполнено, следовательно, принятая
толщина утеплителя является оптимальной.
2.7. Расчет конструктивного элемента
Ферма из ГСП по серия 1.460.3-23.98 в.1
Расчет и проектирование стропильной фермы

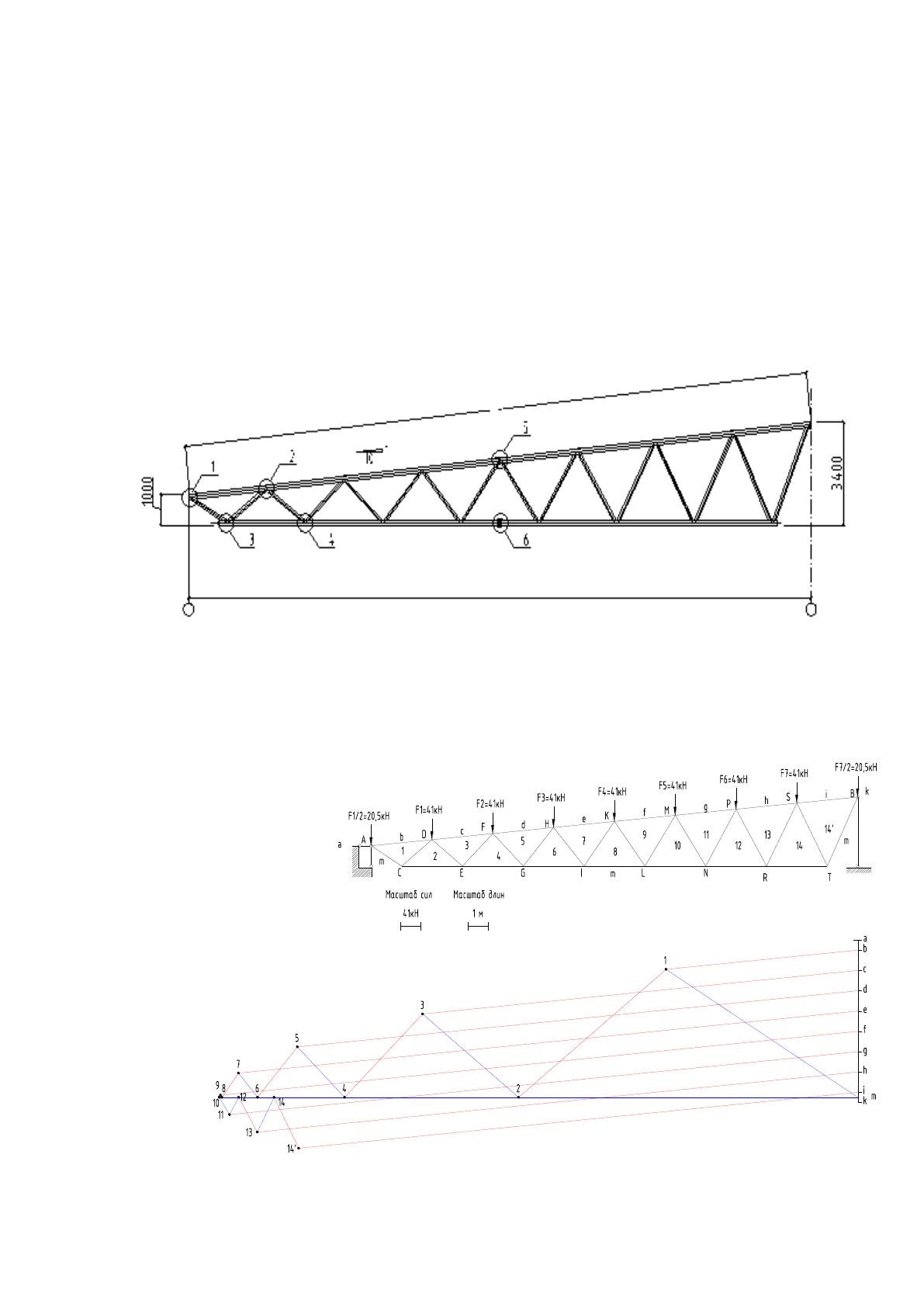

Рисунок 1.2. Принятая схема фермы
Рис. 1.3. Расчетная схема и диаграмма усилий от снеговой нагрузки
